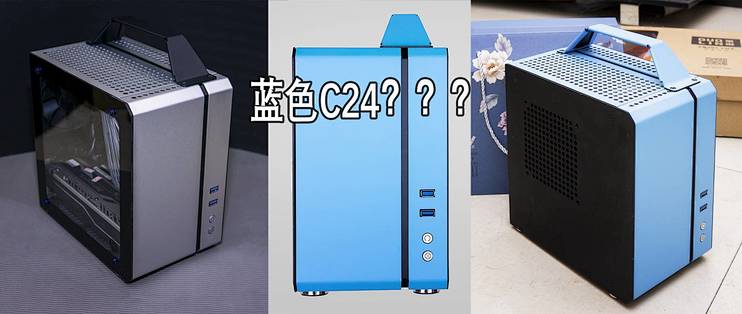

蓝色C24机箱?【 氧化银版晒图+贴膜】
搜了一下,好像社区还没有人发银色版本的C24,那我就晒下图
写的很水,装机的过程很多都没拍,所以也不敢说自己这是装机贴,但是我想晒图。
一开始记录下来的原因是因为想要给主板接导光条,后来效果不明显,这篇帖子也就没有再想写下去了,直到我给机箱贴了膜,就干脆把折腾的过程写下来了。
购买理由
主要是脑子一热想试试itx,之前用的酷妈小睿机箱太大了,日常嫌弃就想弄个小点的机箱。在网上搜itx,发现很多itx都是追求极致的小,和我的想法不太符合,就在我考虑要自己设计机箱的时候,发现了C24,骚黄色的外观吸引了我。下单的时候就一直加价加到了最贵的银色?
C24与P9、U2414H、RK987、MX Master 2S、Y480体积对比
C24与P9、U2414H、RK987、MX Master 2S、Y480体积对比
淘宝买来了汽车改色膜,贴就完事了(C24与端午礼盒尺寸对比)
淘宝买来了汽车改色膜,贴就完事了(C24与端午礼盒尺寸对比)
配置详情:
cpu:R7 1700(散片)
主板:华硕B450i
显卡:Rx470超白金
散热:ID is-50(风扇后换成追风者神风12cm)
电源:全汉MS450
存储:西数sn700 256G
内存:幻光戟 3000 8G*2
电源在机箱里装好了 懒得拆了
部分过程图
因为已经有一个2600x了,当时想搞itx 也等不到3代锐龙了,就直接买了1700。而且因为当时想着自己的需求,所以配置也不需要太高。固态硬盘已经装在眼睛下面了,懒得拆,没有拍。
因为已经有一个2600x了,当时想搞itx 也等不到3代锐龙了,就直接买了1700。而且因为当时想着自己的需求,所以配置也不需要太高。固态硬盘已经装在眼睛下面了,懒得拆,没有拍。
涂上硅脂,硅脂用的是散热器送的硅脂(反正好的差的也差不了多少度【狗头】)
涂上硅脂,硅脂用的是散热器送的硅脂(反正好的差的也差不了多少度【狗头】)
选择下压式散热器也是恶趣味,想看幻光戟的光从风扇后面发出,其实这个机箱支持130mm以下的塔式散热器。
选择下压式散热器也是恶趣味,想看幻光戟的光从风扇后面发出,其实这个机箱支持130mm以下的塔式散热器。

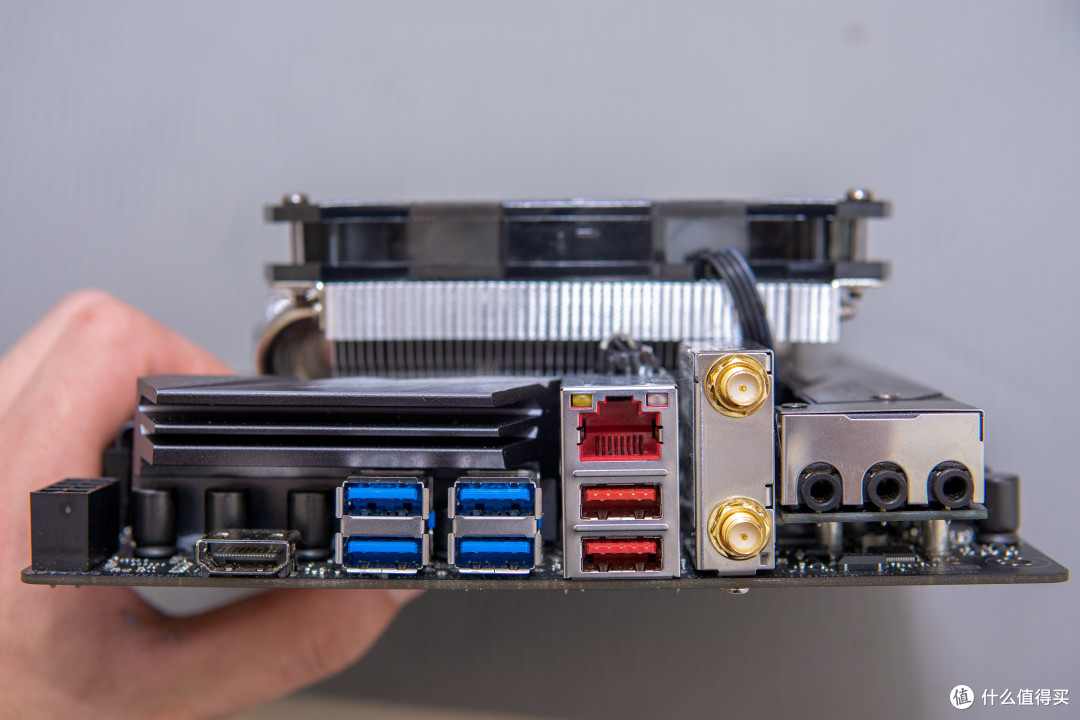

散热器主板兼容性验证(主板io接口侧)
内存侧幻光戟的马甲有点高,不过强行装下去就行了
定制线特写,硅胶线、镀银线。显卡供电转接头(锯掉一部分)
显卡也被我锯了一截供电接口才能放下。(没图了,没有拍,懒得拆)
幻光戟 3000频 智商税 我在最贵的那段时间买的 不值
【3d打印的导光条固定件】用热熔胶将导光条固定在固定件上。孔洞对应主板的螺丝位,在将主板固定在机箱上的时候 顺便也把3d打印件和主板机箱固定住了
【3d打印的导光条固定件】用热熔胶将导光条固定在固定件上。孔洞对应主板的螺丝位,在将主板固定在机箱上的时候 顺便也把3d打印件和主板机箱固定住了
安装上主板观察孔洞是否设计正确。答案是完美。
提供一种cpu线背线思路
硅胶线和镀银线都可以,一开始我以为只能镀银线才行还专门做的镀银线。
硅胶线和镀银线都可以,一开始我以为只能镀银线才行还专门做的镀银线。
背面

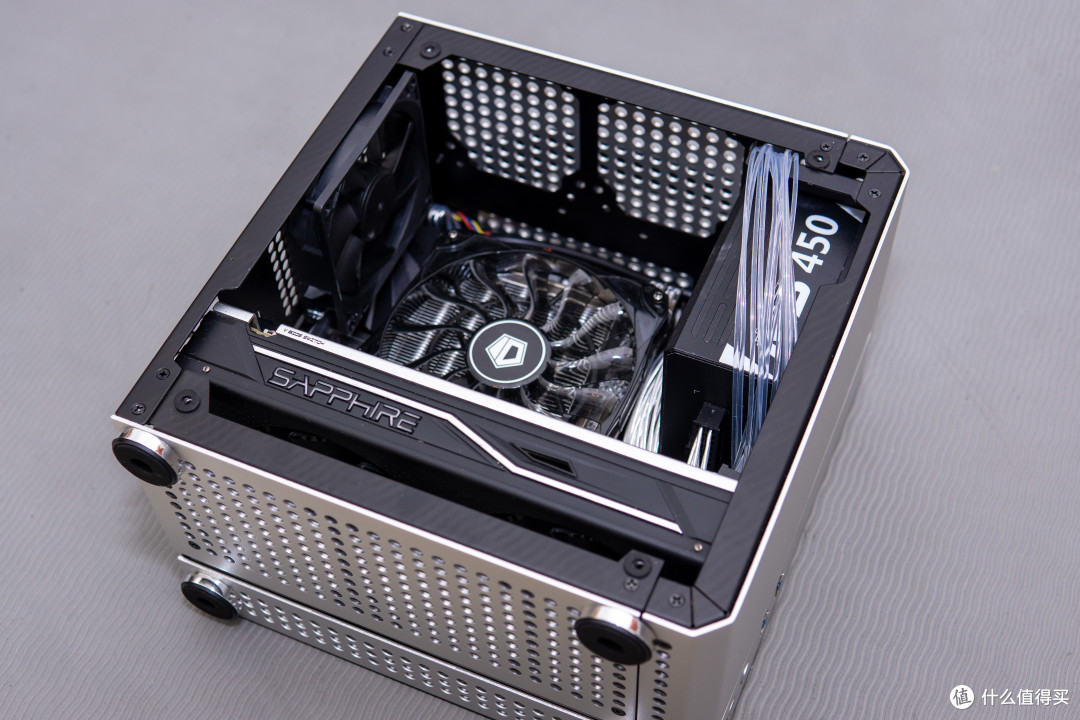

正面,可以看到显卡几乎是刚好占满,白金版显卡的配色和机箱配色很搭
正面,可以看到显卡几乎是刚好占满,白金版显卡的配色和机箱配色很搭
正投影
没了
接下来是贴膜鬼才
实拍图,拍这个面主要是位置测尺寸数据好设计图案,买贴纸,但是后来懒就一直没弄了
实拍图,拍这个面主要是位置测尺寸数据好设计图案,买贴纸,但是后来懒就一直没弄了

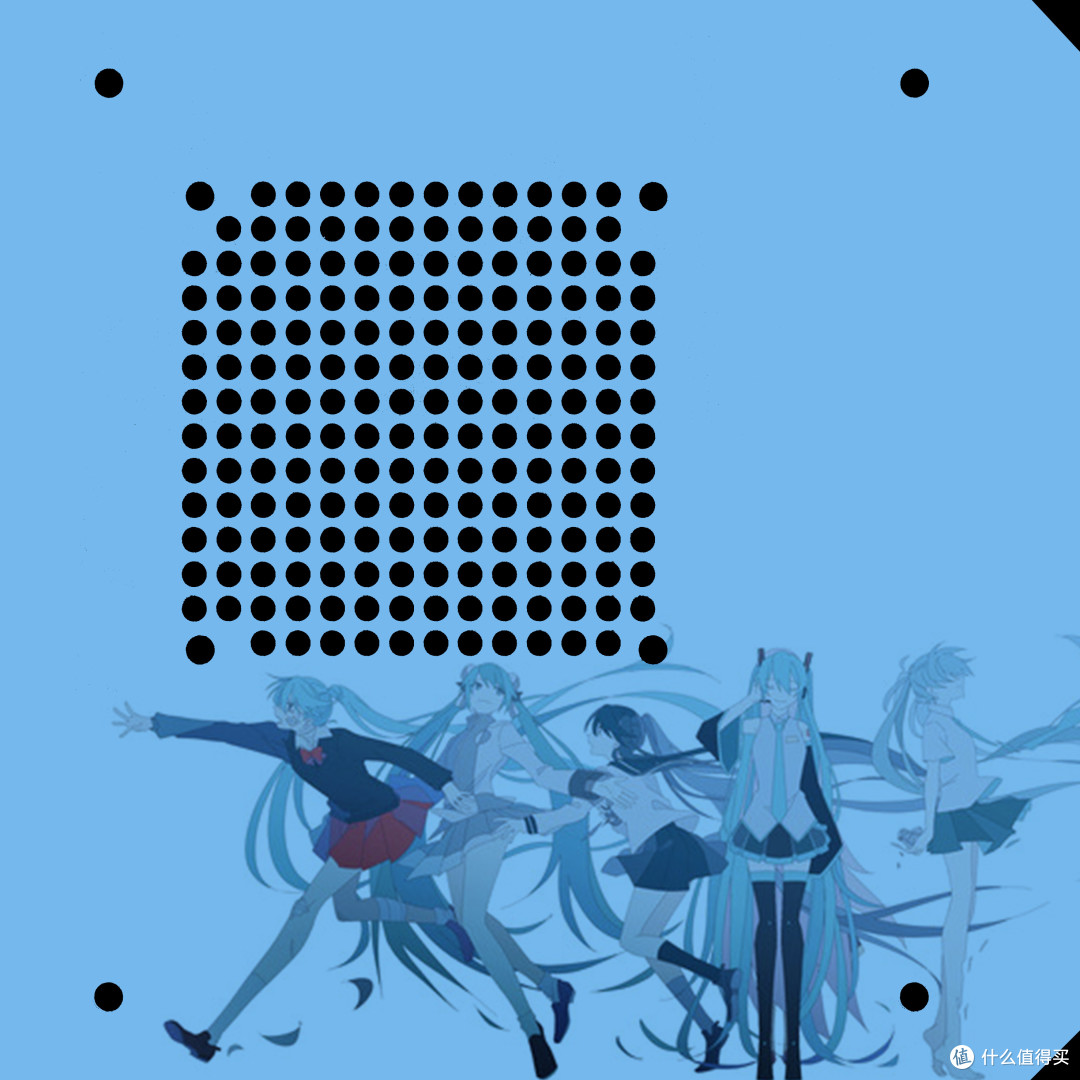

比如这是之前做的一个侧面盖板的贴纸方案,但是觉得这个素材画质不好,再后来忙起来了就没有再去弄了。
比如这是之前做的一个侧面盖板(也就是可以替换玻璃的金属面板)的贴纸方案,但是觉得这个素材画质不好,再后来忙起来了就没有再去弄了。
