丐版改高配 白菜LED台灯增加充电功能DIY
前言叨逼叨

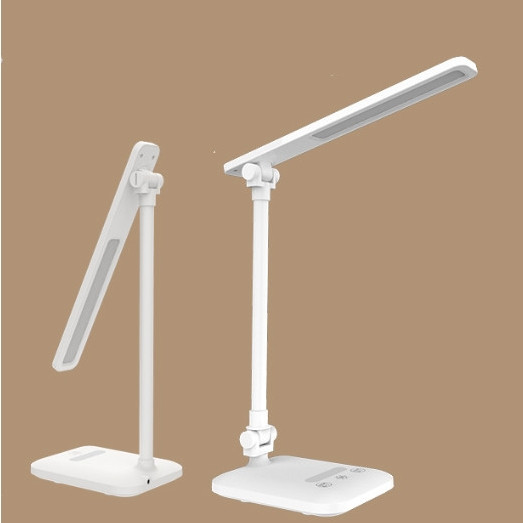

前几天白菜君推的9.9白菜台灯到货了。
可以说是丐版,其实就是比酷毙灯多了个底座。
所以,撸一个来折腾折腾。
拆包后毫无悬念,只要一个机械开关,一根USB电源线,灯头折了几下,角度还挺灵活。
拿起来挺沉,不知配重是什么,索性拆看看。
居然,是块石头
而线路非常简单和纤细
塑料袋子包石头,再贴两片双面胶。果然可以
既然这么大块的石头放得下,何不放几只充电电池,摆脱线缆束缚?
说干就干!
步骤
想起我有个闲置充电宝,当时是扫什么码注册送的,写得可是OPPO,但回家后一查当时OPPO根本没充电宝这产品,绝对是歪的。所以有点不敢用,于是乎就给拆了。
当时拆出来有六个电芯,但其中一个看着有些奇怪,拿起来摇摇还有声音,拆开电芯后发现里面灌得全是沙子,我只能说,真TM有创意
后来用其他几个电芯做过Arduino遥控小车,然后就丢在那吃灰了。
现在终于又有价值了。
把充电板一并拆下,量了下底座放两节电池就差不多了,然后稍微焊了焊线
就成这样
由于没有专业电焊机,电烙铁功率也不行,所以虚头巴脑得用电烙铁怼了一气,又裹了几圈胶布,希望不会出问题。
充电插座引线出来,焊上micro USB接头用于给电池板供电。LED灯引线就直接焊了个普通USB头来取电。
连好后测试下,没毛病
固定电池和充电板,棒胶枪闪亮登场
粘好后上盖最终测试。
nice
关灯后那悠悠的蓝光(电量指示灯)还要亮个几秒才熄灭。
自此,折腾结束,三点了,碎觉
