拆哪? 篇十六:宅家避疫-4分钱维修一台玩具遥控车

2020-02-11 15:29:57 2点赞 6收藏 0评论

全家福镇楼全家福镇楼

故障特征

宅家太久,天天和仔抢玩具,这不,终究玩坏,故障表现在遥控不按也一直发射,发射灯常亮,这种廉价玩具十有八九都是微动开关出了问题宅家太久,天天和仔抢玩具,这不,终究玩坏,故障表现在遥控不按也一直发射,发射灯常亮,这种廉价玩具十有八九都是微动开关出了问题

工具准备

需要准备螺丝刀万用表、吸锡器、烙铁、同规格的微动开关

拆哪? 篇一:在家也能做能工巧匠—紧固类工具选购小编注:想获得更多专属福利吗?金币加成、尊享众测、专属勋章、达人福利任务你想要吗?如果想要,赶紧来申请认证站内生活家!猛击此链接写在前面自从爱上DIY以后,陆续购买了各种工具、仪表,成了一个工具控、仪表控,这个系列想写下自己都进了哪些工具、仪器仪表坑或一些拆修的例子供大家参考,本篇主要写紧固类工具我xlyags| 133 评论86 收藏1k查看详情电子设备DIY初入门 篇二:白菜白光的抉择:OLED数显恒温焊台撸主流水账式的系列经验是否看的各位有种想嘘嘘的赶脚,,现在来到第二集一、工具选用详解篇-已完结(电子设备DIY初入门篇一:工具选用详解篇电子设备DIY初入门篇一:工具选用详解篇3...xlyags| 455 评论169 收藏1k查看详情电子设备DIY初入门 篇六:OLED吸锡器之自制FM2024 亚克力手柄写在前面上一次更新OLED系列已经是14年的事了时间跨度太久,给等待的朋友说声抱歉其次要感谢研究这玩意的各路大神,都是参照了人家的成功案例来的其实我也不是没想着这玩意,主要是业余玩玩时间过于零碎本文以日记方式打开,记个流水账吧,另外文末提供原始版本的设计文件亚克力手柄镇楼各部件名称一览电子设备DIYxlyags| 2 评论7 收藏27查看详情电子设备DIY初入门 篇七:宅家避疫折腾烂尾FM2024-OLED数显恒温吸锡器电子设备DIY初入门篇二:白菜白光的抉择:OLED数显恒温焊台电子设备DIY初入门篇二:白菜白光的抉择:OLED数显恒温焊台...撸主流水账式的系列经验是否看的各位有种想嘘嘘的赶脚,,现在来到第二集一、工具选用详解篇-已完结(电子设备D...xlyags| 52 评论42 收藏338查看详情



故障定位

兑换的800批头螺丝刀上场开拆兑换的800批头螺丝刀上场开拆

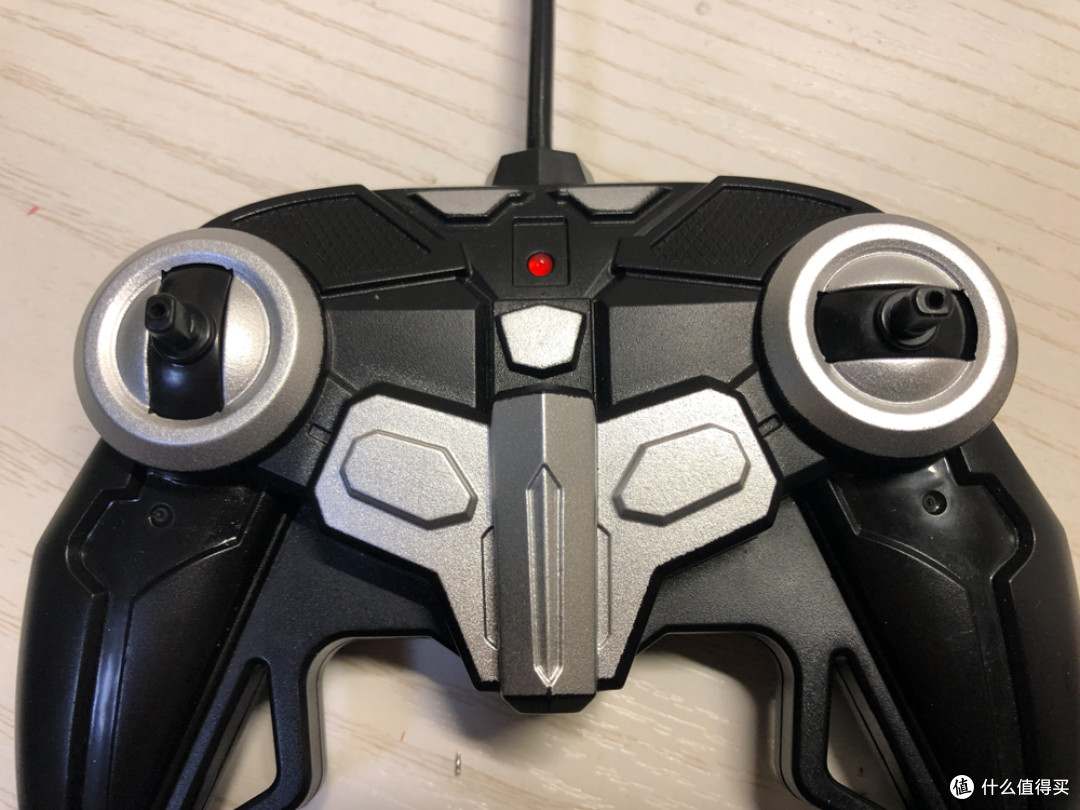

背面螺丝螺丝拆完还需要把摇杆帽上面的螺丝拧下才能分离背面螺丝螺丝拆完还需要把摇杆帽上面的螺丝拧下才能分离

成功分离了成功分离了

不堪入目的焊点不堪入目的焊点

用的6*6的微动开关用的6*6的微动开关

拔萝卜哦不,拔掉摇杆帽拔萝卜哦不,拔掉摇杆帽

用万用表的二极管档检测微动开关用万用表的二极管档检测微动开关

手里的几种微动手里的几种微动

测试微动开关SW3本来是常开的,但是一直处于导通状态,外观也有损,按起来也没有回馈了,应该是在愉快玩耍时摔坏的测试微动开关SW3本来是常开的,但是一直处于导通状态,外观也有损,按起来也没有回馈了,应该是在愉快玩耍时摔坏的

故障排除

用记号笔在PCB背面标记微动的方向,避免拆下来后不好分辨用记号笔在PCB背面标记微动的方向,避免拆下来后不好分辨

这个很明显,不用标记这个很明显,不用标记

标记好的样子标记好的样子

左边是一块五一个的欧姆龙微动,右边是4分钱一个的三星微动左边是一块五一个的欧姆龙微动,右边是4分钱一个的三星微动

这破玩具只能4分钱了,但是这种是两只脚的,不过难不倒我,照着弯折后剪掉多余的脚,剪下来的脚别扔,用来另一侧固定用,就是4只脚的微动了这破玩具只能4分钱了,但是这种是两只脚的,不过难不倒我,照着弯折后剪掉多余的脚,剪下来的脚别扔,用来另一侧固定用,就是4只脚的微动了

用电动吸锡器轻松拆除原有的微动,另一侧用剪下来的引脚固定用电动吸锡器轻松拆除原有的微动,另一侧用剪下来的引脚固定

焊接好的样子焊接好的样子

另一侧的样子,固定好后剪掉多余的引脚,完成微动更换另一侧的样子,固定好后剪掉多余的引脚,完成微动更换

渣焊点,轻喷啊渣焊点,轻喷啊

上电测试,OJ8K,加下来就是原样复装上电测试,OJ8K,加下来就是原样复装

愉快玩耍

移交小祖宗移交小祖宗

又能愉快玩耍了又能愉快玩耍了

本次维修消耗的仅有一个4分钱的微动,其他工具都是自有,花小钱办大事

这车遥控不耗电,干电池也能用很久,但是车供电是镍钴电池

续航很差,下次找到合适的锂电池,换锂电池了


最后,望大家注意安全,疫情终将退去,会好的
