2012款速腾定速巡航失灵,及低成本快速维修(70块)
家里一台2012款速腾,1.6L自动舒适型,2013年购买并上牌,开到现在提供88000公里。小毛病慢慢开始多起来了。
总体来说定速巡航用得并不多,偶尔在高速上以及上海高架上用(高峰期不用想了...)。前段时间突然发现定速巡航变得“智能”了:稍微一变道就自动取消定速(实际上就是失灵了)。直到有一天,定速按钮彻底没有反应,才意识到应该是坏了。
定速巡航这个功能,使用频率确实低,但是突然一没有,反而十分不习惯。于是乎,开始了我的检修过程。
整个维修花费总共70块,主要是买工具和材料。拆装维修共耗时2小时,一边摸索一边前进,动手能力强的同学应该比我更快。慢慢拆,慢慢装,一步一步来。
多图预警。。。
Troubleshooting
一开始,趁着把车送到途虎养车去保养的时候,让师傅给看了一下。师傅说,需要更换整个方向盘挡杆总成,费用是780一套。
一听有些心塞...反而老婆说该换就换。老婆大人这次反倒慷慨起来了。但是我舍不得...人穷志短……
好在当时多问了师傅一句:电脑检测有显示异常吗?师傅说,没有异常,应该不是电脑出问题,不影响继续开。好吧……
后来又去家门口修车铺问了问,回复一样要换总成,只是便宜点,600块一套。但是依然舍不得掏银子...
按照网上的方法,左侧挡杆可以直接抠开。

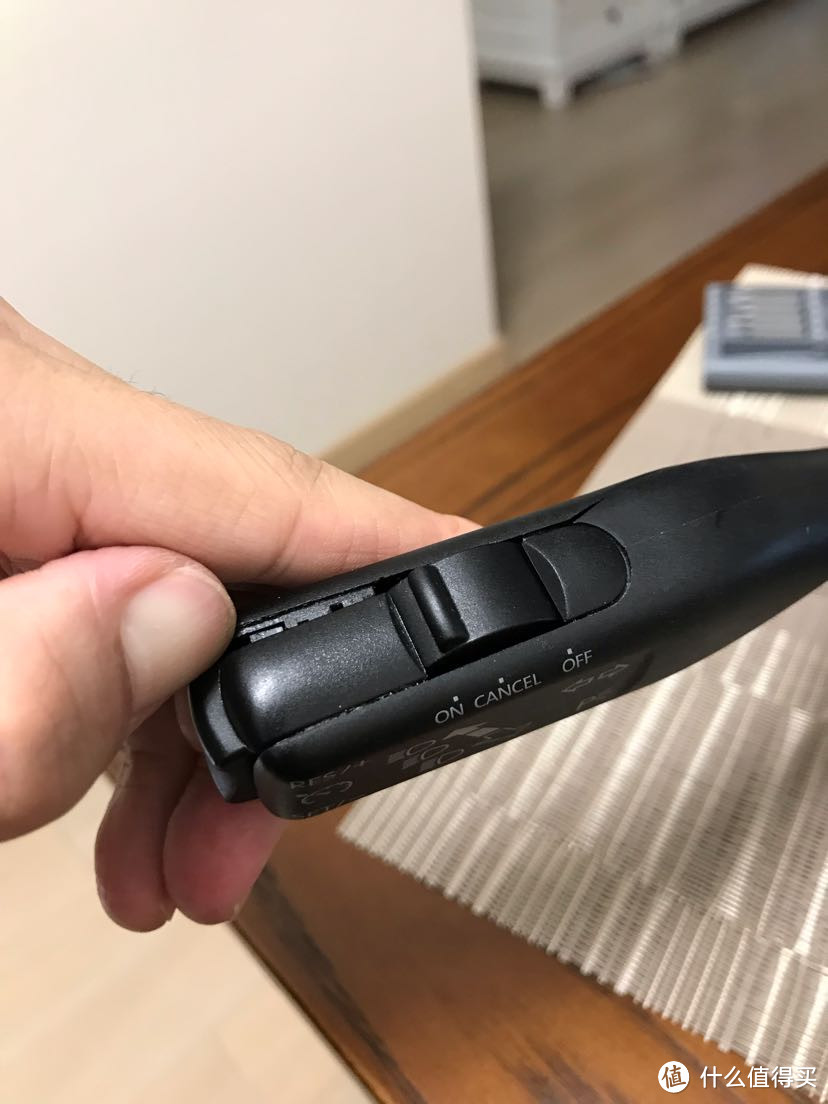

照片是取下总成后拍的,其实没拆下来之前也可以抠开。不要怕,使劲抠!
抠开后从后面看,长这样:
那么应该是总成里面有问题。于是乎,去首富家看看配件价格。果然,各种总成、配件齐全。一套总成才200多块钱。
不过,突然发现还有单独卖左半边挡杆,甚至线束。好了,会想一下之前失灵的症状,确实像是线断了。这样以来,我自己拆下来把断了的线接上就好了。
Debug
既然决定自己动手,那就开始买工具。首要问题,肯定是拆方向盘和总成。网上有很多教程,基本上速腾、朗逸、斯科达都是差不多的。
工具及材料准备:
M12扳手
T20和T10的六角螺丝刀
一字小螺丝刀
电烙铁及锡丝
线束,带端子
扳手网上有,我是跟线束一起买的,加上邮费总共70块。首富家很多,大家慢慢搜。
其他工具家里有,省得买了
收到货后,开始拆! 以下步骤基本按照网上教学,结合自己的一些小心得,尽量表达清楚每一步的细节。
Step 1 拆气囊
方向盘后有两个卡扣。在方向盘后面的仪表盘上放个小镜子,用以观察后面的卡扣。
先把方向盘向左(或向右)旋转90度,这个时候,可以看见有个卡扣,如下图。
一字螺丝刀插入箭头所指的位置,向蓝色箭头方向拨,同时另一只手往外掰气囊面板。要用一点儿巧劲儿,慢慢尝试。另一侧也是这样。
拆下来后的样子,方框中的卡扣,其实就是一个有弹性的铁件:
需注意的是,转动方向盘需要在打着火的情况下。气囊下来后,方向盘回正,熄火,再进行下面的拆卸。
气囊拿在手里,沉甸甸的。当时生怕动作大了,气囊爆开。。。后来一想,好像气囊不会这样被触发。 正面的气囊连接线,取下之前,需要把白色安全销拔出一点(不要彻底拔出来),不需要用蛮力。(BKM:有可能是我的插头制造上面尺寸有误差,拔出安全销后,并不能卸下插头,需要在蓝色箭头尖尖的位置用手指下压并捏住整个插头才能拔出,不知道其他车是不是这样。)
Step 2 拆方向盘
气囊拆下后,别着急拆方向盘,先拍张照片记录螺丝的孔位刻度,如下图红框中所示。这个刻度很重要,直接决定了装回去之后,方向盘角度是不是正的。一般出厂的时候都是我这样的吧。
接下来,就要用到买来的M12扳手了。直接伸进去,把中间的螺丝拧下来就行了。需要稍微用点力。
Step 3 拆总成外罩
方向盘下来后,直接用一字螺丝刀把上面的罩子翘起来。注意,这个罩子不能完全取下来,是会在后面与主体连接的,不过不影响继续拆,把它立起来就行了。就像这样:
网上说,千万不要去转动方向盘游丝,就是中间突出来的气囊接口部分。图中的螺丝需要用T20的螺丝刀卸下来,需注意的是,下方的那颗螺丝需要摸进去找,或者干脆趴下去。拆下来后的样子:
Step 4 拆总成线束
外罩拆下来,里面的档杆总成自然就露出来了。可以看到3组插头,分别把他们拔下来。拔的时候也要注意先拔出安全销。
另外,在拔插头的时候,注意安装下图(以1号接头为例)找到簧片机构,可以捏住,然后轻松取下。
三个接头都取下后,就可以用T10的螺丝刀取下游丝,就是这个东西:
继续下面几个接头,下图分别为右侧、左侧、下侧。注意下侧插头也有一个拨片,从后面拨动。
Step 5 拆卸档杆总成
继续用T10螺丝刀把最后一颗固定螺丝卸下,即可拿出档杆总成。
然后,我便拿着这个总成回家继续拆。以上耗时约一个小时,装回去的时间要快很多了。

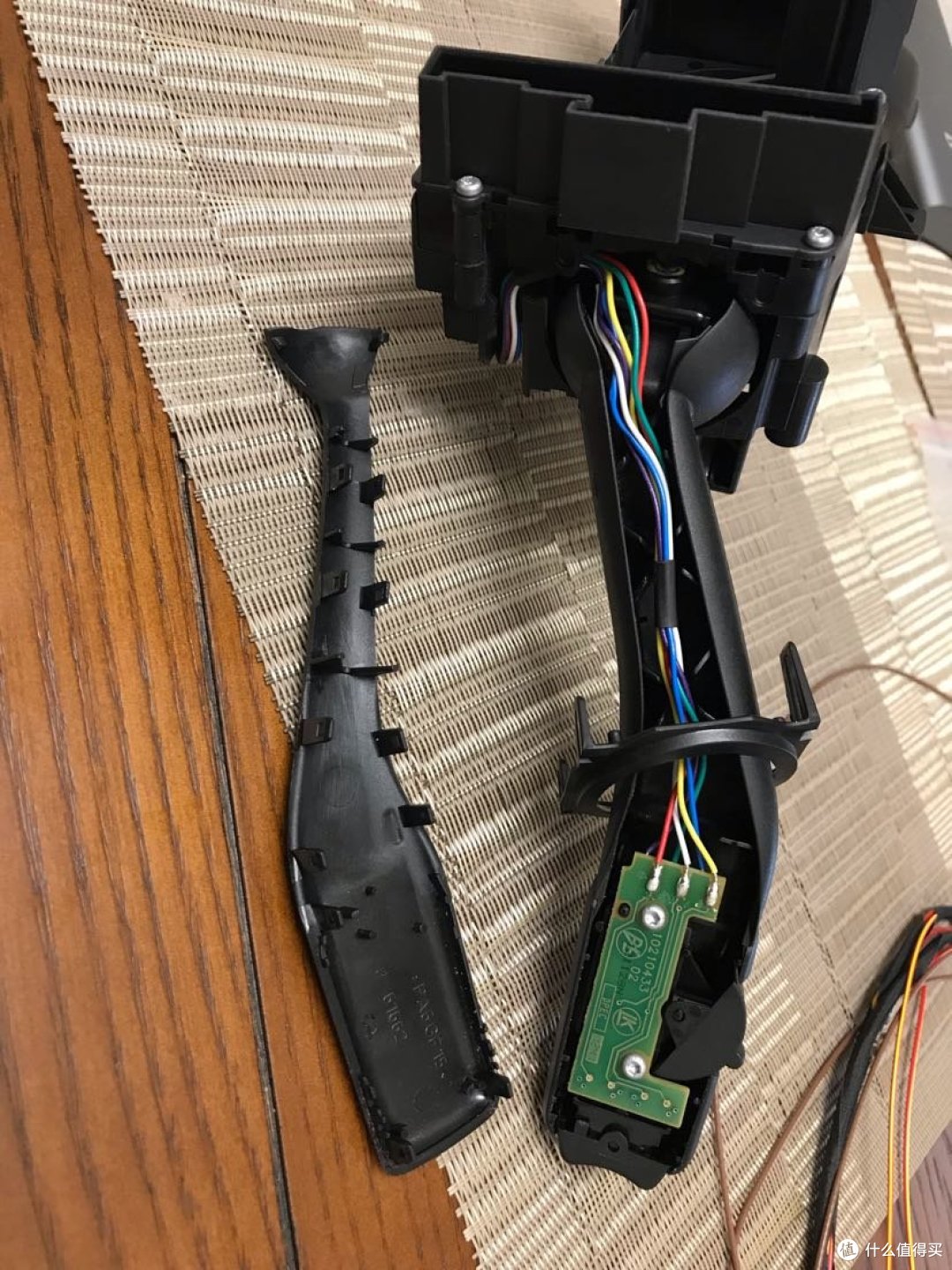

首先,可以看到部分线束外露,露出来的这部分似乎没有什么问题。于是继续拆,先拆这个地方,不需要要螺丝,直接翘就行:
然后是对侧的两个卡扣。这两个卡扣在里面,我使用螺丝刀伸进去翘的,也很容易。
小罩子拆掉后,立马看到里面有根白线断了,证实了我之前的猜测,很开心。 从断的这个位置来看,似乎正好是左侧档杆来回拨动的吃力点,看来年头久了,出问题的概率比较大。不知道这算不算是通病?

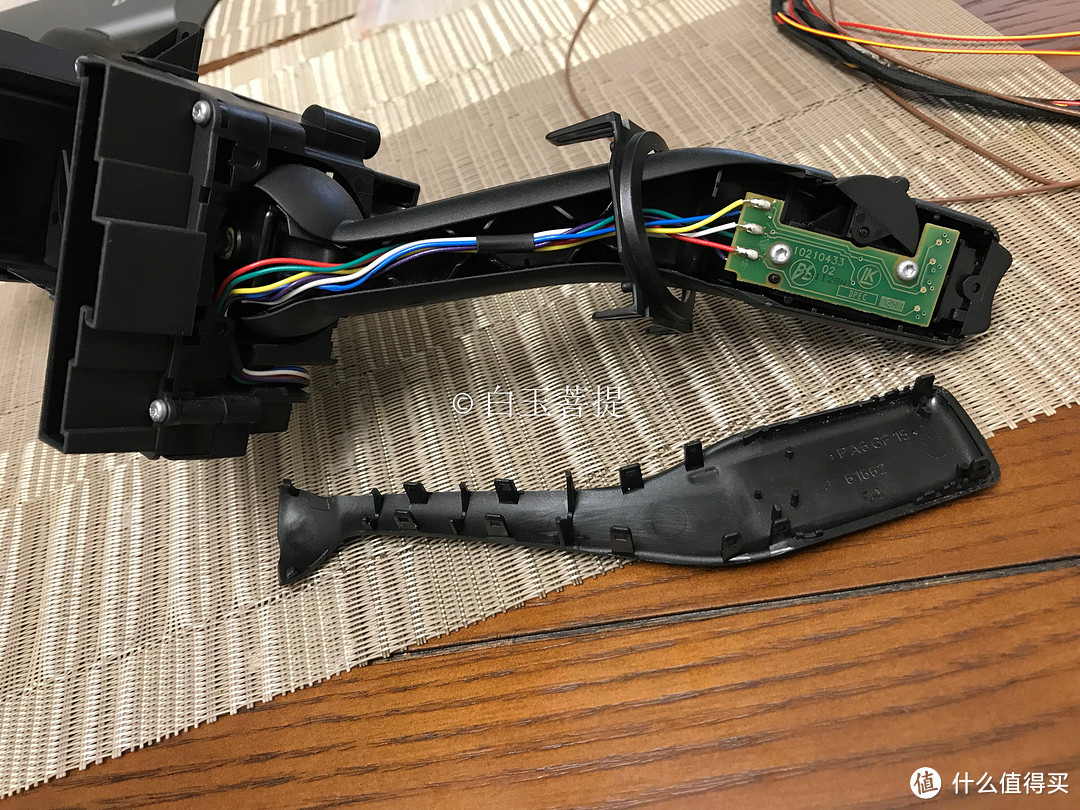

好吧,既然找到问题所在,继续拆。不用拆旁边的螺丝,直接安装文章开头的方法,抠开档杆,就可以把整个定速巡航的开关拿下来了:
补一张线束断点图:
Step 6 断点维修
一开始,我打算直接锡焊接上这根白线,这样就不用新买来的线束了(把线束退了,又能省几十块 )。于是乎便有了下面这张图:
很丑。。。感觉不靠谱。。。虚焊这东西,尤其是在汽车上,万一虚焊了,很容易引起打火,甚至车辆自燃。 (老爸告诉我的。)这方案实在是不靠谱,看来还得接新线。咨询老婆,(老婆在是车零部件公司的工程师),老婆说他们做实验的时候经常直接给插头重新插针,就是这个东西:

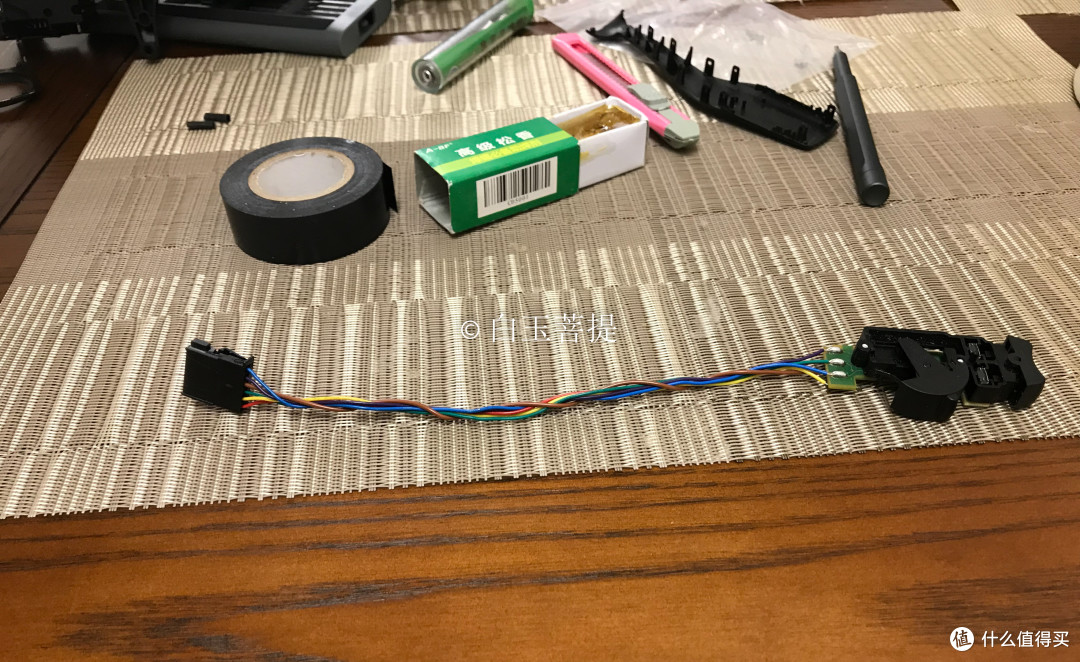

把插头按照图中的样子撬开,就可以慢慢退出白线的针头,然后换插另一跟线。下图是换上了一根咖啡线后的样子。当然,右侧的开关电路板还是需要锡焊重新焊接的。
Step 7 回装,大功告成!
一步步逆向装回去所有的组建,比较简单,没有什么坑,大胆装!
Summary
装回去后出去开了一圈,没有问题,各项巡航功能均恢复了。后来开了大概一个月才来写这篇文章,感觉应该是彻底复活了。
总结所有的花费,只有M12的扳手和线束(其实线束一小捆里面只用了半根)。对比修车店里的六七百,瞬间感到开心无比。 现在经常想什么时候干脆再换个带按钮的方向盘,不过每次都被老婆否决了。
自从自己动手修复了定速巡航,以前感觉开车疲惫,现在居然有种骑着老马勇闯天涯的感觉。说不定这辆老速腾今后还能让我get一些别的修车技能。
(第一次发文章,不当之处大家海涵~)
