公牛机械定时器原理
本次拆解的是一个16A的公牛机械定时器, 下面拆解分析下它的手动挡和自动挡定时原理
组成
一共5个螺丝, 很容易拆下, 先来一个拆解后的整体图:
主要有几个部分:
1. 插头座(fig1图中间)
2. 一个电子机芯(fig1图左上角)
3. 一个黑色继电器(fig1图右下角)
4.一个可以上下拨动的编码机械转盘(fig2)
fig1. 拆开后的整体图
fig2. 外面的波动转盘原理
手动挡
这个机械开关优先权最高的是手动档, 有常开和常闭两个挡位.
如fig3箭头表示的运动方向所示, 当往右滑动灰色开关时, 内部通过白色的杠杆把微动开关按下去, 从而实现开关常开. 这个时候机械定时不起作用, 和普通插线板一样.
fig3. 手动开关自动挡
当手动挡在最左侧的时候, 机械档才能发挥作用, 由于这块比较复杂, 我会分3个部分来讲解.

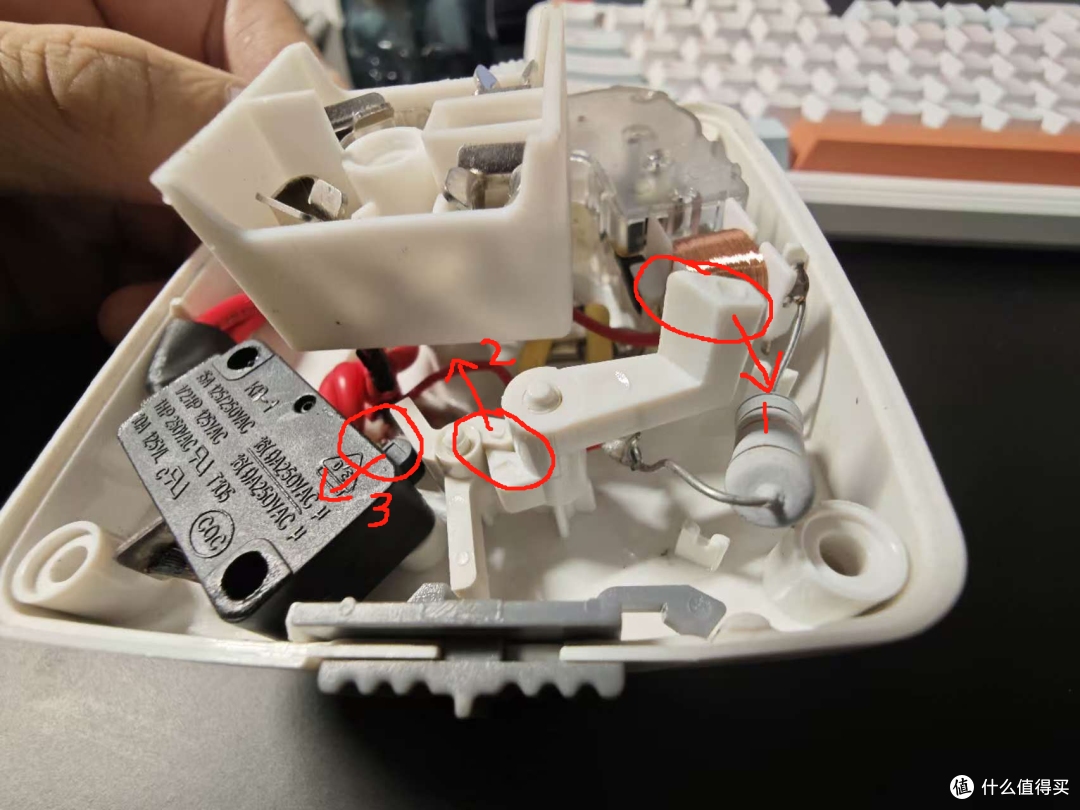

首先是级联连杆, 如fig4的运动方向所示, 经过1->2->3的运动传递后, 就可以实现最右侧的连杆运动来按压微动开关, 实现定时器进入连通状态.
fig4. 级联连杆第二部分, 要让fig4中最右侧的这个连杆运动, 要通过机械转盘来实现.
如fig5所示, 当转盘上的拨动按键被拨到上面的时候, 下方会形成一个小的缺口, 波动杆刚好藏在这个位置, 没有受力. 如果波动按键在下面, 缺口消失了, 连杆就会被挤出去, 从而得到一个fig4中的作用力.
fig5. 波动开关和连杆相互作用第三部分, 让机械转盘转动起来是通过fig1中左上角的电子机芯, 在fig5中详细阐述了机芯和这个模块的转动方向关系, 该机芯的速度设计为24h内, 让大的机械转盘转360°, 从而让大转盘上的刻度表示一天各个时间段的开关时刻.
fig6. 电子机芯和机械转盘最后, 可以梳理一下, 上电后, 电子机芯就一直工作, 带动最大的机械转盘运转, 24h转一圈, 然后通过机械转盘上的波动开关的上下位置, 来控制连杆, 再由级联连杆传递来控制微动开关, 实现对用电器的通断电控制.
