炎炎夏日下的甜品-乔思伯 U4 PLUS装机体验
2021-08-06 15:41:02
5点赞
11收藏
1评论
硬件配置
CPU 因特尔 i7 11700
散热器 乔思伯（JONSBO） HX6250
主板 微星Z590 TORPEDO
电源 美商海盗船 RM850X
机箱 乔思伯 U4Plus
硬盘 影驰 PCIe4.0 名人堂HOF EXTREME 1TB
显卡 耕升 RTX 3060追风版
内存 宇瞻 NOX DDR4 3600 16G(8Gx2)套装 RGB
硬件展示
机箱是乔思伯旗下比较卖座的U4升级版-U4 Plus,做工用料方面依旧良心，新的U4 PLUS整体采用一体成型无缝铝镁材质打造（1.8mm厚），表面阳极化处理，铝材从前脸到顶部一直延伸到尾部，圆角处理过渡很柔和，从侧面看整体很简约利落。机箱三围尺寸为：395mm*205mm*390mm，机箱整体上看上去比较小巧圆润，比普通的ATX机箱要小一些，看上去更像M-ATX机箱，侧面则配备了两块钢化玻璃侧板。
顶部散热孔。
机箱尾部，电源接口下置，电源位于前面顶部，这样可以充分利用空间，便于走线。
机箱背部的PCI-E开孔和一体挡板必须赞一个。
尾部可以安装一枚12CM风扇，蜂巢装的开孔也非常的美观。
机箱顶部开孔，也可以安装两枚12CM风扇便于散热。
机箱背部，左侧是电源舱位置，电源吊装在机箱上部，背部还支持两个2.5寸硬盘的安装。
机箱正面内部空间比较紧凑，选择此款机箱也是因为它的小巧。右侧电源的挡板设计个人感觉还能强化一下，挡板如果能够露出电源，而把线材完全遮挡就完美了。
机箱底部也支持两个12CM风扇的安装，并配有防尘网。
在电源仓下面还可以安装一块硬盘，不过我感觉用来藏线会更好。
机箱前面板IO同样简约实用。
主板是来自微星MAG系列的Z590鱼雷，从整体外观部分来看，设计的比较特别，主板整体采用黑、灰、蓝三色搭配，这样的配色也并不常见。
拓展性方面，微星MAG Z590 TORPEDO鱼雷拥有两根PCI-E x16插槽，主板上方一条来自CPU，得益于PCI-E 4.0的支持，玩家在使用第十一代酷睿时可支持PCI-E 4.0 x16，使用第十代酷睿时只能跑在PCI-E 3.0模式。下方的PCI-4 x16插槽来自芯片组，仅支持PCI-E 3.0 x4。主板提供了三个M.2接口，第一个M.2接口来自CPU，支持22110规格的NVME SSD，支持PCI-E 4.0/3.0 x4，但是仅在使用第十一代酷睿处理器时才有效，不支持SATA SSD。 第二与第三个M.2来自芯片组，规格仅支持M.2 2280，支持PCI-E 3.0 x4或SATA 6Gbps，值得注意的是，当第三个M.2接口安装使用固态硬盘时，主板底部的两个SATA接口会失效，在第一个和第二个M.2接口上也安装有散热装甲，采用与主板一致的设计风格。
规格部分，鱼雷拥有14+2+1相供电，其中14相为CPU供电，2相核显供电，1相SA供电，均采用60A的DrMOS，型号是安森美的NCP252160，PWM主控芯片型号为ISL69269，供电整体规格十分优秀，面对新增AVX-512指令集的Rocket Lake处理器绰绰有余。主板搭载了四条DDR4内存插槽，两条灰色两条蓝色，支持X.M.P.， 最大可支持128GB的内存容量，最高频率能到5333MHz，当然这应该是指Rocket Lake，因为现在的Comet Lake上5000MHz都很困难了。
一体式I/O挡板设计已经成为主流，提供了2个USB 2.0，4个USB 3.2 Gen 1，1个USB 3.2 Gen 2 Type-A，1个USB 3.2 Gen 2*2 Type-C，音频接口有5个3.5mm口，1个SPDIF输出，主板配备双有线网卡，其中一个是Intel I225-V 2.5G网卡，另一个则是Intel I219-V 1G网卡，视频输出接口有HDMI与DisPlayPort各一个。同时还有Flash BIOS Button，支持在不安装CPU、内存、显卡的情况下刷新BIOS。
主板背面。

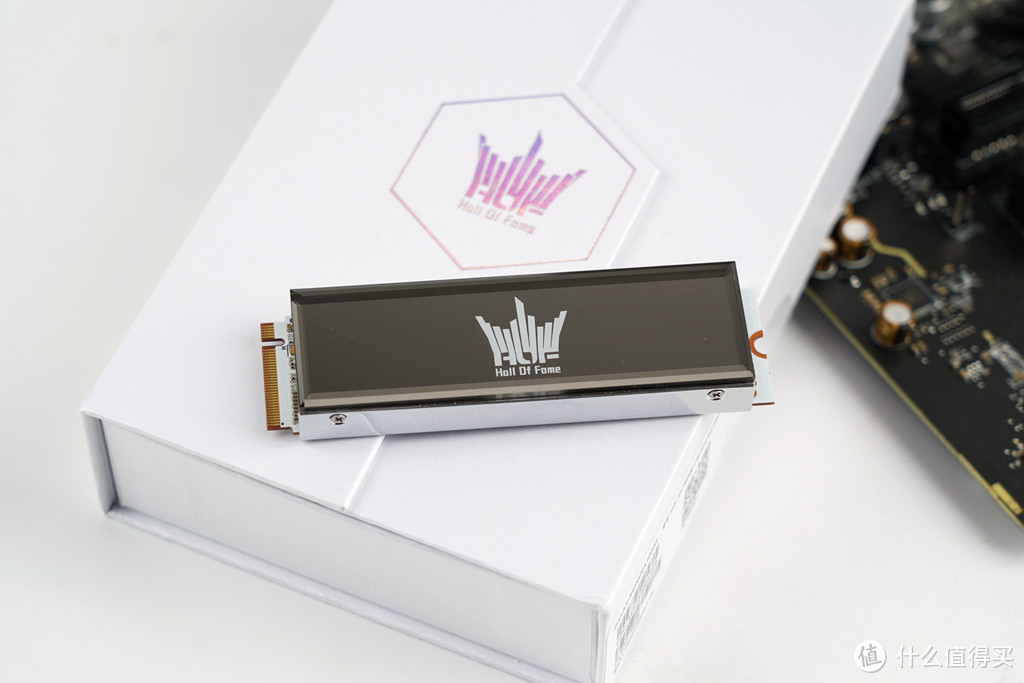

固态来自影驰的新款名人堂HOF EXTREME 1TB，影驰名人堂系列大家应该不会不陌生，以堆料、高性能、超频强悍、独有的白色PCB作为卖点。随着技术迭代，影驰HOF PRO固态硬盘也迎来更新，那就是影驰HOF EXTREME 1TB，外包装方面延续了一贯白色高贵典雅的气质。
开盒首先看到的是亮闪闪的新款散热片。
散热片采用全金属材质，上层采用镜面处理，处理的就像一面玻璃镜子，官方号称冰镜散热器，上面印有白色名人堂蚀刻LOGO。
颜值没得说，就是不耐脏，容易收集指纹也容易划伤表面。
盘体背部是保修贴纸。
拆下散热器，可以看到厚厚的散热硅胶也是白色。
HOF EXTREME采用群联PS5018-E18主控，支持的闪存接口速率为1600MT/s。采用了台积电12nm工艺制程及群联独家CoXProcessorTM2.0技术，8通道核心，全面支持全新的NVMe1.4规范和DDR4及LPDDR4缓存。
采用白色PCB设计，这也是名人堂系列的一贯亮点。
散热器选用的是乔思伯的新款塔式风冷散热器，HX6250。随着各大品牌相继推出自己的风冷之王散热器，作为一线大厂的乔思伯也没有闲着，HX6250属于其全新的旗舰高端。
从包装就可以看出这款散热器的定位。
散热器配件也是应有尽有，包括全金属材质的AMD、Intel平台扣具、风扇降速线、一把L型的螺丝刀以及硅脂，并且风扇扣具配有两套，可以让玩家额外增加一把风扇。
然后是散热器本体，HX6250采用全身整体石墨烯镀层黑化，有着更高的散热效能。还有磁吸式的黑曼巴顶盖，散热器的外形比较庞大，三围尺寸达到了14.5厘米*12厘米*16厘米。
鳍片采用的是扣FIN工艺，鳍片整体的做工规整精细。HX6250采用6热管的单塔式单风扇散热方案，其CPU接触面使用了全铜底钎焊工艺。
HX6250采用6热管的单塔式单风扇散热方案，其CPU接触面使用了全铜底钎焊工艺。
散热器兼容性方面也完全没问题，塔身采用了“歪脖子”设计，不会与内存不兼容。
散热器顶盖采用了铝合金材质辅以金属拉丝工艺，质感方面直接拉满，同时顶盖还还用了磁吸设计，安装拆卸都比较方便，在散热器安装时候需要把顶盖取下，然后用配套的L型螺丝刀通过散热器顶部孔洞拧紧底部的底座螺丝来固定安装。
风扇方面采用了一把全新设计的14厘米FDB高流量风扇，参数方面为700-1800RPM，最大90.2CFM，2.74mmH2O，整体数据看起来相当不错，风量达到了90.2CFM。
风扇的质量做工也非常不错，四角都有减震橡胶。
顶部网格状的边框。
机箱风扇同样来自于乔思伯的FR-701，纯粹是冲着他的ARGB灯效去的。
显卡开局之前有必要介绍下，用了这么久的N卡只知道开箱直插然后直接享用......其实关于NV的几项关键且实用的技术值得帖子里描述下例如：GeForce Experience、broadcast、reflex。GeForce Experience：NV官方的软件，最直观常用的就是安装之后可使显卡驱动时刻保持最新状态，还可以一键优化游戏设置，在游戏或者直播过程中录制游戏视频以及截图。
NVIDIA Broadcast：NV最新技术，如今直播行业盛行，利用此款软件可以更换、删除、虚化人物背景，还可以进行人像追踪，始终让人物保持在直播画面中心，以及麦克风消噪。
NVIDIA Reflex：NV最新技术，这是一款针对游戏方面提升的软件，旨在降低游戏响应延迟，提升玩家的反应速度。原理是消除CPU渲染的“无用帧”，消除后压，并可立刻传送至显卡进行渲染。打开BOOST功能，还可以提升GPU频率，加快渲染。据说该技术会支持Valorant、Apex英雄、命运2、使命召唤：战区与堡垒之夜等游戏，并且据英伟达工程师所说，未来会继续支持更多电竞类的游戏，如《CS：GO》。
光线追踪：其实所谓的“光线追踪”技术，就是利用算法来模拟真实世界中的光线的物理特性，能够做到物理上精确的阴影、反射和折射以及全局光照，在虚拟的游戏场景下，让游戏中的物体更加具有真实感。而耕升GeForce RTX 3060 带来 2 倍于 GTX 1060 的光栅化性能， 10 倍于 GTX 1060 的光线追踪性能，对玩家来说是难得的升级机会，使其成为一个强大的游戏 PC 平台的基础，足以流畅运行顶级游戏。
显卡是来自耕升的甜品卡3060追风版，实而不华是耕升的象征。GeForce RTX 3060是目前目前RTX 30系的入门级显卡，主打性价比。也是首次采用GA106核心的入门级显卡，相较于上一代的Turing RTX架构，NVIDIA Ampere架构在算力上有着成倍的增长，而且第二代光线追踪最重要的不仅仅是性能提升，还增加了对游戏中运动模糊部分场景的光线追踪计算加速。
作为RTX 30系入门卡，GeForce RTX 3060在功耗上相对小很多，所以各品牌在显卡上也有更多可操作的空间，这次耕升GeForce RTX 3060 追风 EX RGB 12GB就采用了双风扇小体积的规格。耕升最早也是做网吧配件期间，主打的踏实的品质和超高的性价，现在和影驰同属于同德旗下。
显卡整体采用纯黑配色，红色纹路相间。主动散热风扇采用第二代风盾II RGB散热器。
显卡肩部的GEFORCE RTX LOGO。
由于尺寸的缩小，耕升3060的背板与内部PCB板长度相等，所以并没有采用大面积镂空散热的方式，让背板的整体性更强，保护PCB的同时也有助于快速散热，背板采用全金属材质，上面还有GEFORCE RTX LOGO以及健身牛的喷涂。
供电接口方面采用了单8pin供电，由于RTX 3060的自身功耗较小，实测满载功耗仅为160W左右，外接供电的150W加上板子的75W，在不超频的情况下是足够的。
肩部的GAINWARD字样LOGO支持RGB光效。
散热配置方面采用4根纯铜导热管。
视频输出接口方面（3个DP、1个HDMI）升级到了HDMI 2.1接口，支持最高至48Gbps带宽、支持更高解像度、支持动态HDR、支持游戏模式动态刷新率；DP1.4a接口则支持8K@60Hz超清输出。
为了稳定，电源选用了贼船的RM850X，好的电源能够提供稳定的电力供应，让电脑内部硬件稳定充分运行。外包装一贯的贼船配色，黑黄搭配高端亮眼，电源特点：80Plus金牌认证效率、50℃下的额定输出功率、零转速风扇模式、105℃日系电容、完整的模组化接线设计、可靠品质7年质保等。
线材包装简约，统统装一起，取用便捷。
电源侧面
电源风扇采用的是海盗船自家的品牌风扇，型号NR135L，12V/0.22A，来福轴承，支持0噪音停转，可在低负载时彻底停转被动散热。
电源贴纸，12V的输出能力为70.8A/850W。
电源尾部。
装机展示
CPU选用的是11700搭配微星Z590鱼类。
内存还是宇瞻NOX暗黑女神8G*2 3600MHz套装。
散热器“歪脖子”的设计完全的避开了内存条的上方空间，不存在兼容性问题。
与主板IO模块也不存在兼容性问题。
固态安装，散热器镜面折射硬件相同的色相，百搭和谐。
首先安装好硬件进行机箱线材的梳理。
机箱背面梳理后的效果。

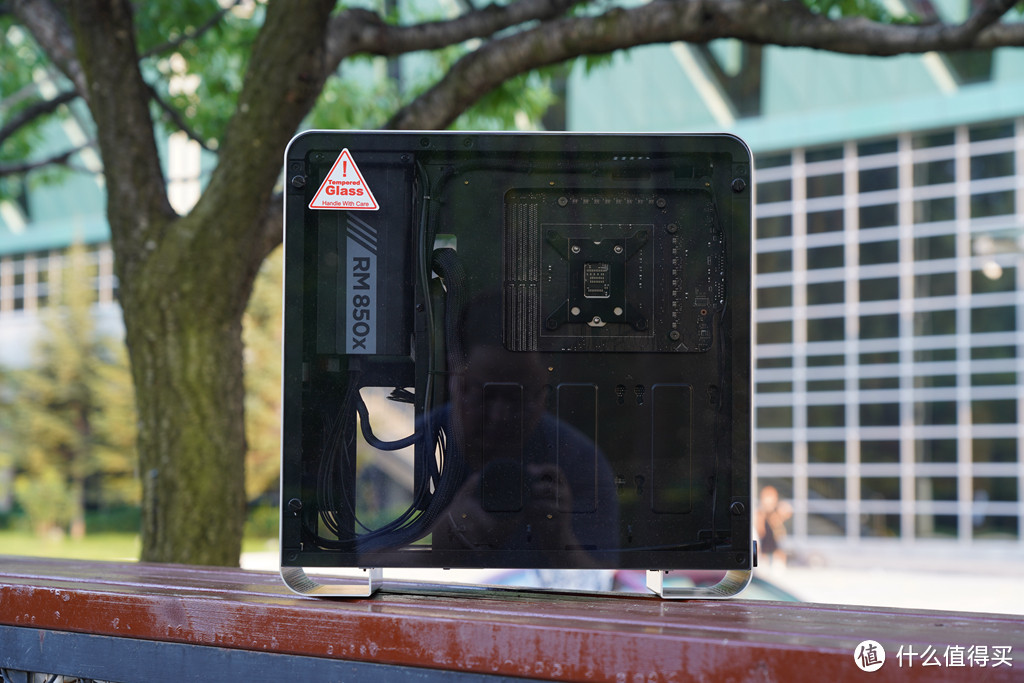

整机展示
机箱开箱忘了安装机箱脚垫，两条长长的减震泡沫脚垫，采用背胶安装固定。
装机测试
《古墓丽影：暗影》4K分辨率高画质跑分。
《古墓丽影：暗影》2K分辨率高画质跑分。
《地铁离去》4K分辨率高画质跑分。
《地铁离去》2K分辨率高画质跑分。
完毕......
