苹果40W快充平替，绿联指尖湃45W氮化镓充电器拆解

前言

知名品牌绿联最近推出了全新的指尖湃45W氮电器，产品体积再次压缩比绿联以往任何一款45W快充都要小，还配备了新国标可折叠插脚，进一步提升其便携性。

不仅如此，充电器还支持最新的PD3.2快充标准，具备SPR AVS电压档位，可让iPhone 17系列新机获得和苹果40W动态快充一样的充电体验。

通过绿联实验室专业验证兼容QC3.0、SCP、PD快充协议，适配市面上绝大多数手机，如华为、苹果、小米、三星等等。下面我们就来看看绿联这款新品的具体用料和做工。

绿联指尖湃45W氮化镓充电器开箱

包装盒延续系列设计风格，正面印有UGREEN绿联品牌、产品名称、外观以及卖点。

背面印有产品参数、注意事项以及商家信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含充电器以及保修卡。

绿联指尖湃45W氮化镓充电器机身采用圆润R角设计，同时表面喷涂星砂提升质感，顶部还采用透明面板装饰，整体十分小巧精致。

腰身靠输入端区域采用立体条纹设计，温润防滑，触感细腻亲肤。

腰身一面还设计有UGREEN品牌。

输入端外壳上印有充电器参数。

产品参数特写

型号：X840

输入：100-240V~50/60Hz 1.2A Max

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A

输出总功率：45W Max

制造商：深圳市绿联科技股份有限公司

充电器通过了CCC认证。

充电器配备新国标可折叠插脚。

机身顶部配备单USB-C接口。

顶部外壳上印有USB-C以及45W Nexode Air。

实测充电器机身长度为36.12mm。

宽度为30.39mm。

厚度为30.41mm。

和苹果40W动态快充充电器放在一起对比，绿联这款体积要小约42%。

充电器拿在手上的大小直观感受，非常的小巧。

另外测得充电器净重约为49g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.2、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V4.5A PPS电压档位和9-20V3A,2.25A AVS电压档位。

绿联指尖湃45W氮化镓充电器拆解

将输入端外壳拆开，插脚与PCBA模块为接触式通电设计。

插脚覆盖透明塑料盖板，螺丝固定处细节粘贴绝缘胶带。

测得PCBA模块长度为32.16mm。

宽度为26.37mm。

厚度为25.41mm。通过三围算得PCBA模块的功率密度高达2.09W/cm³。

PCBA模块采用双板堆叠设计，电容、变压器等打胶加固。

底部PCB板于初次级间设有麦拉片隔离板绝缘。

将PCBA模块的两块小板分离，方便对板子上的器件进行观察了解。

其中侧边小板正面设有NTC热敏电阻、差模电感、高压滤波电解电容、变压器以及Y电容等器件。

背面设有光耦以及电源主控芯片。

另一块板子正面设有共模电感、同步整流MOS、固态滤波电容以及协议芯片。

背面设有贴片保险丝、整流桥、同步整流控制器以及VBUS开关管。

贴片保险丝来自洪湖市蓝光电子，额定电流2.5A。

共模电感用于滤除EMI干扰。

NTC热敏电阻用于抑制上电浪涌电流。

整流桥来自扬杰，型号RYBS4010，规格为4A 1000V，采用YBS封装。

高压滤波电解电容来自JSH万京源，规格为400V33μF。

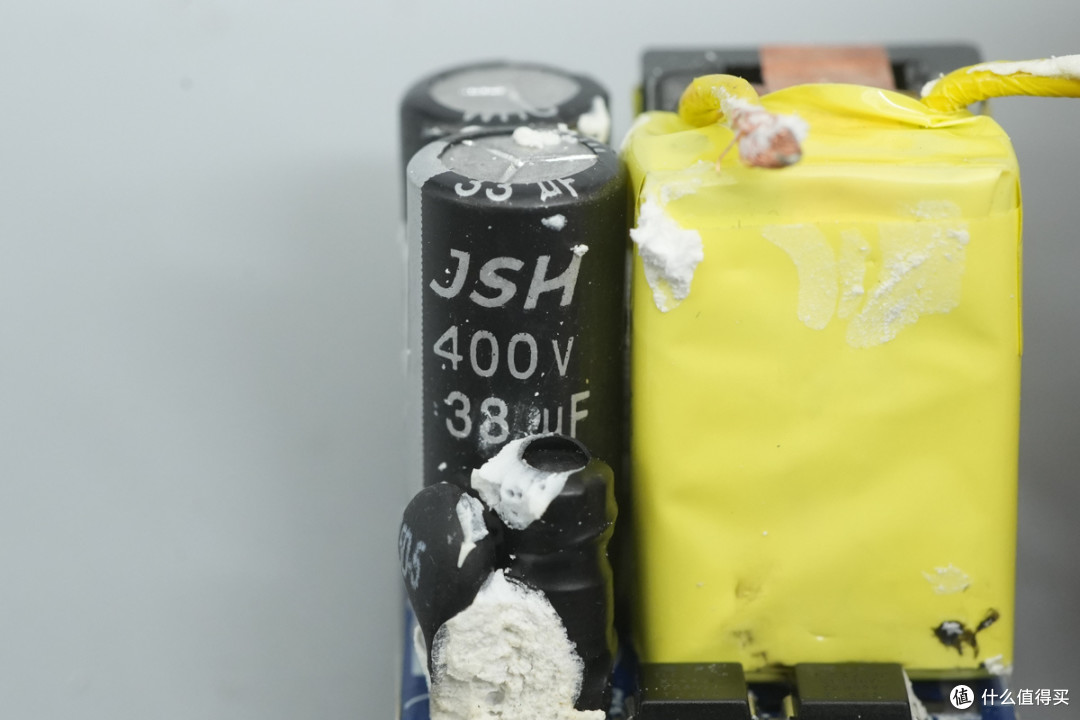

另一颗同样来自万京源，规格为400V38μF。

差模电感做了绝缘处理。

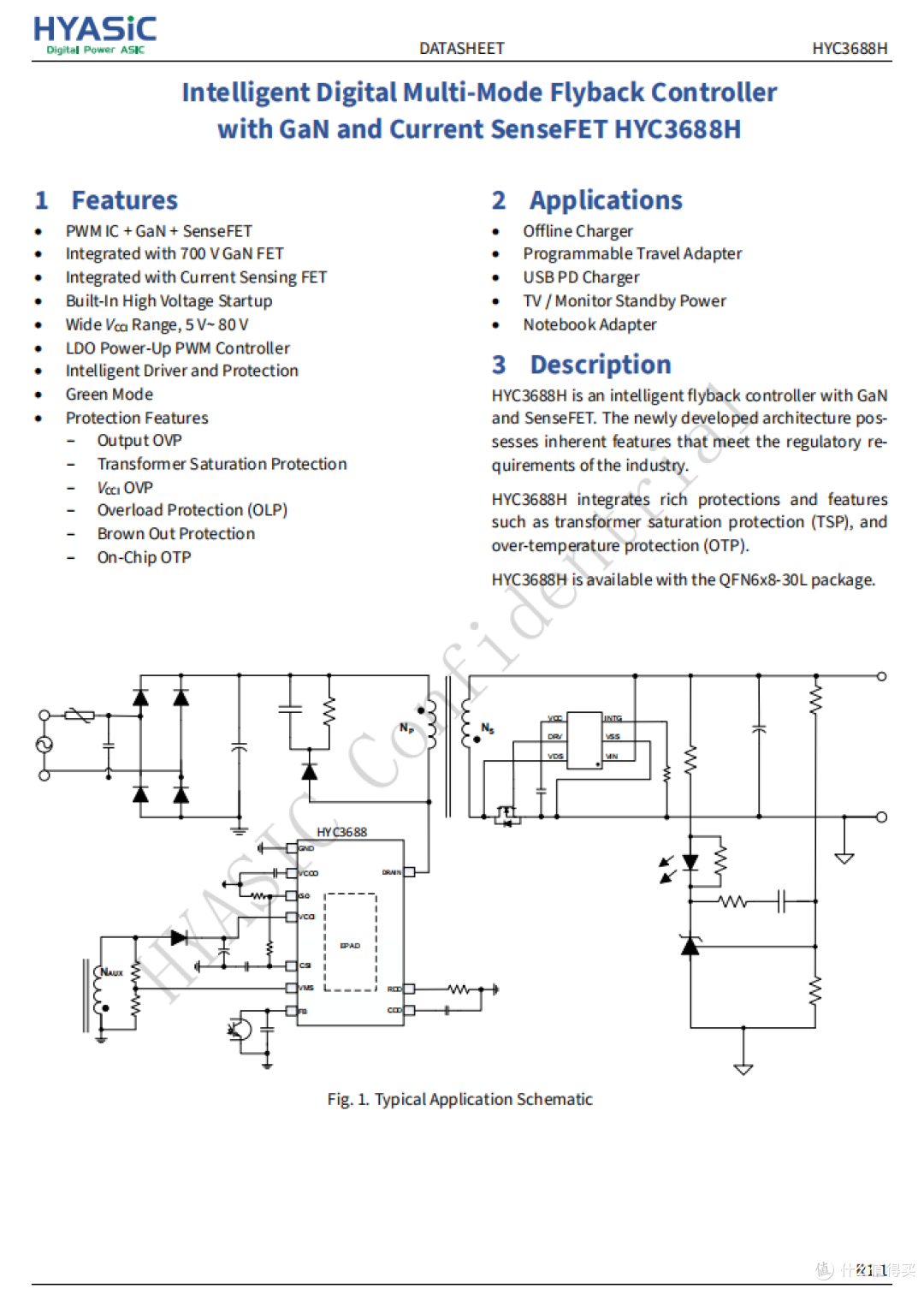

电源主控芯片来自华源智信，型号HYC3688H，这是一款集成700V GaN与电流检测场效应管的智能数字多模反激式控制器。HYC3688H内置高压启动电路，其VCC工作范围宽达 5~80V，配合LDO供电的PWM控制器，可在各种输入条件下稳定运行。

HYC3688H采用最新的QR+无损检测架构，集成了智能驱动与保护机制，并支持绿色模式，有助于提高轻载效率、降低待机功耗。芯片还提供OVP、TSP、VCCI OVP、OLP、BOP、 OTP全面而完善的保护功能，采用QFN6x8-30L封装。

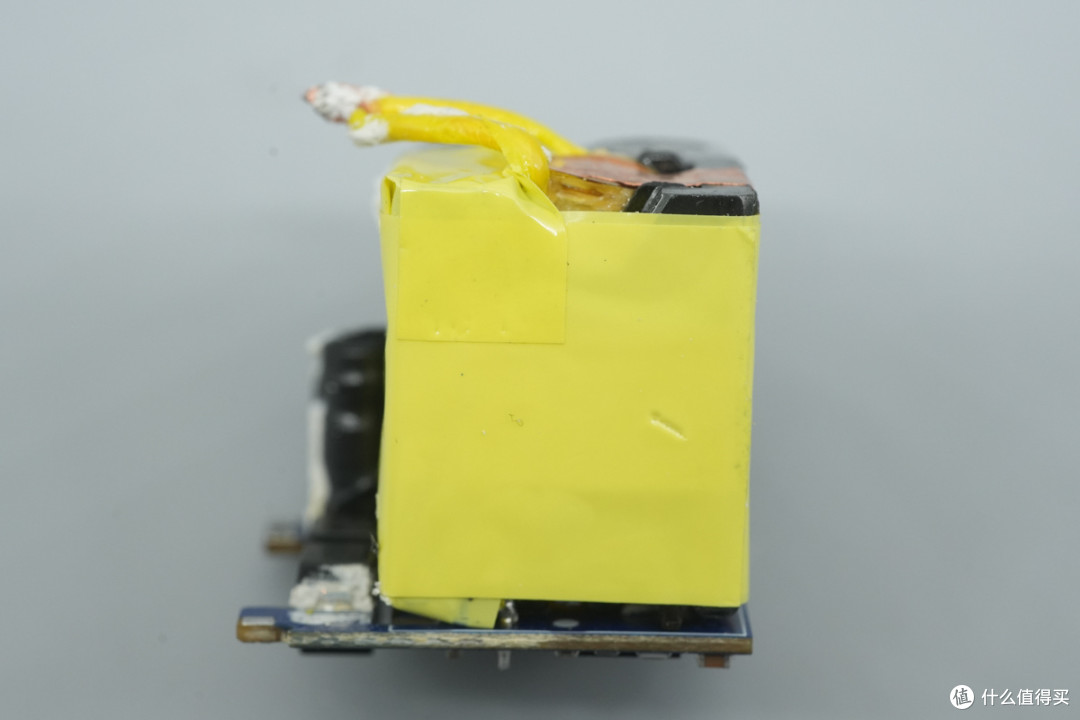

变压器特写。

OR 357光耦特写，用于输出电压反馈。

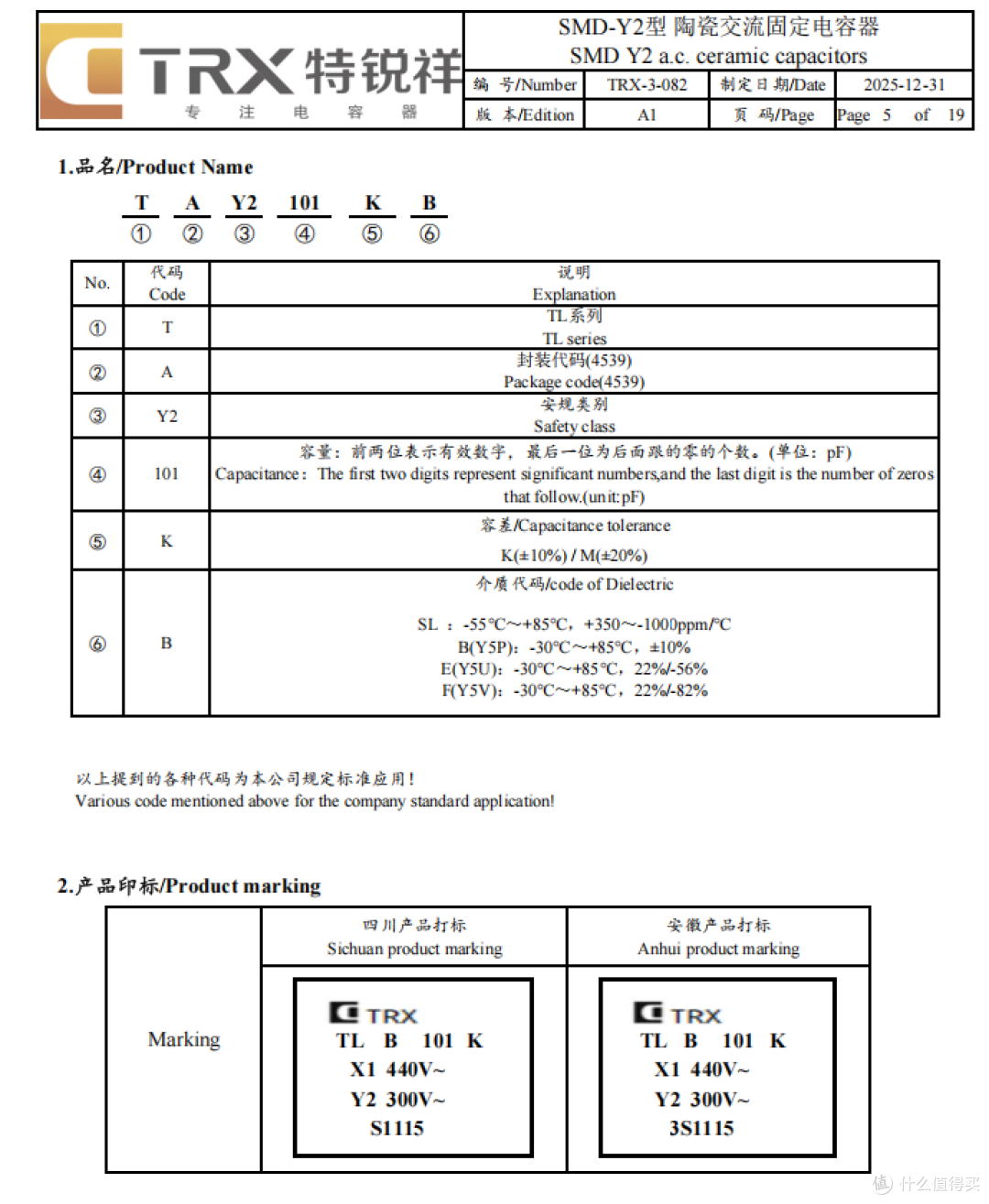

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TAY2 222MF。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W闪充双口氮化镓充电器、努比亚65W氘锋氮化镓充电器等数十款大功率充电器使用外，也可应用于海陆通20W充电器、第一卫20W快充小冰粒充电器、贝尔金20W氮化镓充电器等品牌20W迷你快充上，性能获得客户一致认可。

丝印M6同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。

KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。

充电头网拆解了解到，必易微KP4060此前还被海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、redow热豆45W 2A2C充电塔、马拉松65W 2C1A氮化镓充电器、傲基65W 2C1A超级硅充电器等产品采用，产品性能质量获得市场认可。

同步整流管来自AGMsemi芯控源，型号AGM1010A-F，NMOS管，耐压100V，导阻6.2mΩ，采用PDFN5*6封装。

固态滤波电容来自绿宝石，规格为25V680μF。

华源智信HY5312是一款高性能、高集成度的USB Type-C端口控制器，完全符合USB Type-C 2.2和USB PD 3.2/2.0标准。该器件支持7个可编程PDO，支持eMarker线缆检测，并支持AVS和PPS功能。

此外，HY5312还支持BC1.2 DCP、Apple 2.4A、QC2.0/3.0/3.0+、AFC、FCP、SCP、UFCS 和 PE+1.1/2.0 等多种快充协议。

HY5312集成了Power-Link技术，支持双芯片级联以实现多端口应用和智能功率分配。该器件支持外部I2C接口，可通过MCU进行协议控制与动态调节。

HY5312集成了完善的保护机制，包括过压保护（OVP）、过流保护（OCP）、输出短路保护、过温保护（OTP）、CC1/CC2/DP/DM过压保护、NTC保护和欠压锁定（UVLO）。所有引脚的HBM ESD等级为±4kV。采用QFN 3mm×3mm–20L封装。

输出VBUS开关管来自芯控源，型号AGM305AP，NMOS，耐压30V，导阻4.5mΩ，采用PDFN3.3*3.3封装。

全部拆解一览，来张全家福。

充电头网拆解总结

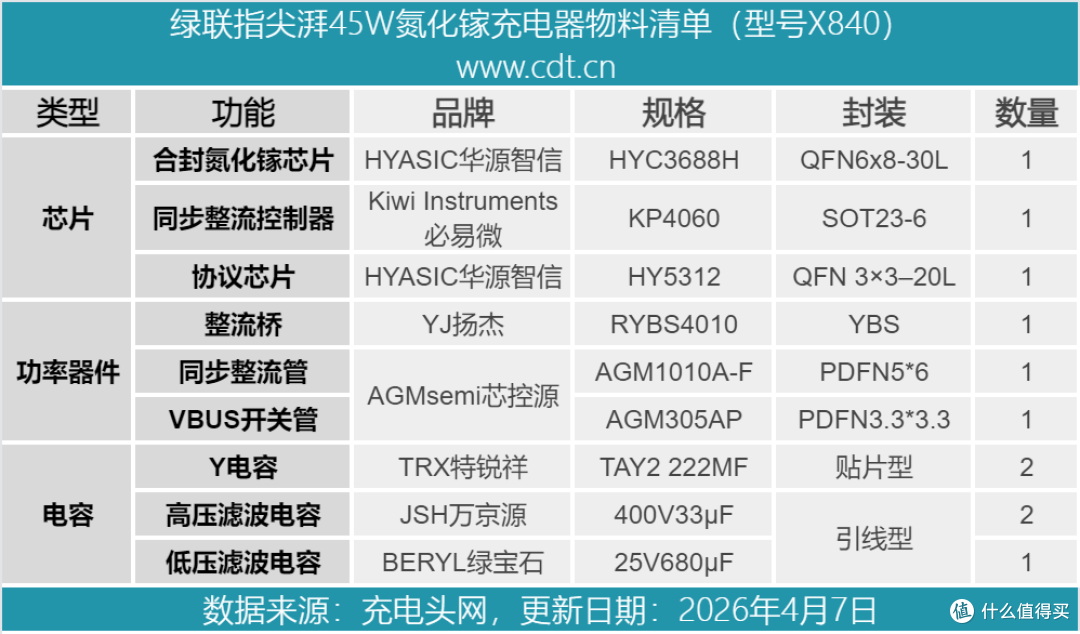

最后附上绿联指尖湃45W氮化镓充电器的核心器件清单，方便大家查阅。

绿联指尖湃45W氮化镓充电器采用圆润R角设计，机身喷涂星砂提升质感，顶部还设有透明装饰面板，不仅小巧便携，整体颜值质感也更上一个台阶。

充电器不仅支持QC3.0、SCP、PPS等主流快充协议，还支持苹果同款PD3.2快充标准，并具备AVS电压档位，可完美适配iPhone 17系列新机的日常快充需求，是苹果用户理想的备选充电器之一。

充电头网通过拆解发现，产品内部采用了华源智信HYC3688H合封氮化镓电源方案，高集成度有效减少了外围元器件数量，同时搭配创新AirPyra®堆叠技术设计，助力产品实现小型化，最终实现1.32W/cm³的超高功率密度。

此外滤波电容来自万京源和绿宝石，内部器件打胶加固，初次级之间设有隔离板，整体用料做工可靠。
