案例分享:光伏板接入新能源充电桩,直接充新能源汽车
在新能源汽车充电设施建设中,如何高效利用太阳能发电资源是一个重要课题。近期,山东济南出现了一个采用光伏板直接连接直流快充桩的案例,该系统完全摒弃了储能电池和逆变器,实现了太阳能到汽车的DC-DC直充。以下将通过实测数据与技术解析,探讨该光伏直充方案的实际表现、核心优势及局限性。
01项目概况与技术架构

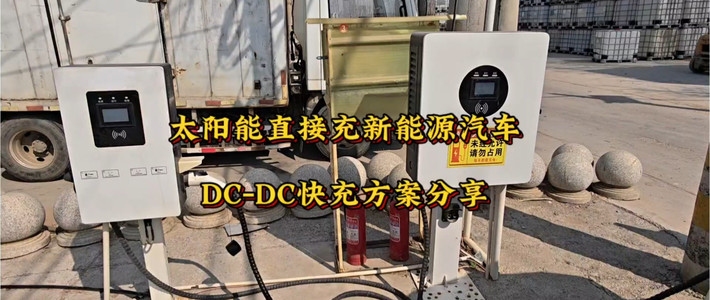

该案例位于山东济南济阳区垛石街道,是一个私人性质的充电站。系统采用极简架构,光伏板发电后直接通过PV线输入至直流快充桩,中间未配置任何储能电池单元,也省去了传统的逆变器设备。这种“光-桩-车”直连模式,在光照充足的条件下能够直接驱动新能源汽车进行充电。现场预留了两个储能电池位置,目前处于空闲状态。
02现场实测数据表现
在正午阳光充足的条件下,对该系统的充电功率进行了实地测试。测试对象包括一台面包车和另一台后续接入的电动车,数据显示充电功率随光照强度变化明显。
| 测试项目 | 参数数据 | 备注说明 |
|---|---|---|
| 充电电流(面包车) | 45A | 正午光照较强,若光照增强电流可达50-60A |
| 充电电流(第二辆车) | 51A | 光照较强时的实时电流 |
| 充电电压 | 397V | 直流快充电压 |
| 实时充电功率 | 23.5kW | 功率=电压×电流,满足快充标准 |
| 预计充电时长 | 1小时21分 | 基于当前功率估算 |
光伏直充系统实测数据一览
03核心技术优势分析
该光伏直充方案在经济性与系统架构上具有显著优势,主要得益于对关键设备的精简。
- 省去逆变器设备
传统光伏系统通常需要将直流电逆变为交流电,而充电桩再将其转为直流电。该方案实现DC对DC直接输入,省去了中间环节。一台100多千瓦的逆变器成本约为4万元,该方案显著降低了硬件成本。 - 无需MPPT控制器
系统甚至省去了最大功率点跟踪(MPPT)设备,光伏板即可直接驱动充电桩工作,进一步简化了系统复杂度,降低了故障率与维护成本。 - 即发即用效率高
在光照充足时,电能直接传输给车辆,减少了充放电转换过程中的能量损耗。
04方案局限性与应用场景
尽管该方案在硬件成本上具有极大优势,但其对环境条件的依赖性较强,限制了其商业化运营的可行性。
- “看天吃饭”的不稳定性
充电电流完全取决于太阳辐射强度。若无阳光或光照微弱,充电将停止或变得极慢,无法保障持续稳定的充电服务。 - 缺乏储能难以对外经营
由于未配置储能电池,该站点目前仅作为私人充电桩使用,未对外开放。商业运营需要平衡电力供需,无储能系统无法解决夜间或阴雨天的充电需求,容易造成用户流失。 - 电力浪费风险
在没有储能缓冲和车辆负载的情况下,太阳能板产生的多余电力可能被浪费掉,要求使用者必须在光照充足时段及时进行充电操作。
