酷冷至尊MWE SERIES 1000 V4电源评测：金牌电源也有主动式16Pin保护功能

日常生活人们为了提高人生的“容错率”，一般都会为身边的贵价财物和人身安全上保险，不过自从RTX 30系显卡之后，显卡的售价也水涨船高，对于大部分玩家来说显卡至少也算是个贵价玩具了。但是因为16Pin接口的设计问题，高端显卡烧接口的问题最近也屡见不鲜，所以针对显卡的保险服务对于部分玩家来说已经是“必需品”了。有需求就有创造，酷冷至尊近期的新品MWE SERIES 1000 V4电源上也附赠了“显卡险”，当然这并不是大家理解的保险服务，而是在电源上新增了主动式16Pin保护功能。

酷冷至尊MWE SERIES 1000 V4最大的卖点是其主动式16Pin接口保护功能，酷冷称之为“显卡卫士”，该功能可实时检测16Pin输出电流，同时电源模组接口旁配有指示灯。当16Pin输出电流正常时指示灯呈绿灯常亮状态，若16Pin出现偏载，且任意单线电流处于9.2A≤X＜15A的区间，指示灯呈红灯闪烁状态，若任意单线电流≥15A，电源指示灯会处于红灯常亮状态，且主动切断16Pin输出。具体功能演示可见视频。

酷冷至尊MWE SERIES 1000 V4外观赏析：

酷冷至尊MWE SERIES 1000 V4电源在外观设计上非常有品牌辨识度，其机身顶盖与两侧的衔接处使用了圆润的弧度设计，抓握时更加贴合手掌，风扇格栅与顶盖使用一体化设计，格栅由两层酷冷LOGO组成，同时风扇轴心位置也贴有酷冷的LOGO贴纸，对于熟悉PC DIY的朋友基本看一眼就能知道它是酷冷的产品了。

在配色和细节方面，酷冷至尊MWE SERIES 1000 V4电源时使用黑金配色，机身两侧以及正面都有用到金色的线条点缀外观，同时MWE SERIES 1000 V4也有用金色的字样进行标注。

另外上文提到这款电源的“显卡卫士”指示灯布置在16Pin接口旁，指示灯上方印有“显卡卫士”的LOGO。

具体尺寸方面，酷冷至尊MWE SERIES 1000 V4电源的数据为140×150×86mm，能兼容市面上绝对部分机箱，机身重量则重量约为1.37Kg。

输出规格方面，酷冷至尊MWE SERIES 1000 V4电源采用了单路+12V输出设计，其中+12V输出电流为额定83.3A，相当于功率999.6W，可轻松应对高端平台的供电需求；+5V与+3.3V的额定电流均为20A，联合输出功率为120W；+5V待机与-12V的额定电流则分别为3A与0.3A。

线缆方面，酷冷至尊MWE SERIES 1000 V4电源的模组线均为扁排线设计，共提供有1条24pin主供电线（600mm）、1条12+4pin 12V-2x6供电线（650mm），2条8pin CPU供电线（700mm），3条一对一的原生8pin PCI-E供电线（600mm），最多可同时提供3个8Pin PCI-E接口。在SATA及D型4pin供电线方面，这款电源提供了2条采用了“1分3”设计的SATA供电线（400+120+120mm）以及1条使用“1分3”设计的D型4Pin接口供电线（400+120+120mm），共提供有6个SATA接口及3个D型4pin接口。

酷冷至尊MWE SERIES 1000 V4拆解赏析：

散热方面，酷冷至尊MWE SERIES 1000 V4电源配备了一把12cm的FDB风扇，采用七扇叶设计，具体型号为鸿华的HA1225H12F-Z，电机规格为DC 12V 0.58A。实测风扇最高转速为2314RPM，最大静压为3.39mmH2O，最大风量为75.98CFM。

另外有意思是这款电源在MOS管的散热片顶盖有用到拉丝铝工艺设计，而且还印有酷冷的LOGO，视觉上非常精致。

此外，为实现电流检测功能，这款电源的16Pin接口背面焊有数个检流电阻。

酷冷至尊MWE SERIES 1000 V4电源基于主动式PFC+半桥LLC谐振+同步整流+DC-DC结构打造，电源所有电子元器件都布置在PCB正面，电源主控方案采用了MPS的HR1280，是一款集成PFC和LLC控制功能的数字IC。通过3C认证信息可知，这款电源的生产厂商为广东高斯宝电气股份有限公司。

内部用料方面，该电源的一级EMI配备了独立的PCB板， 包含了AC输入接口、AC输入开关、一对Y电容以及一个X电容，二级EMI共配置有2个X电容、1对Y电容以及2个共模电感，MOV与NTC齐全，其中NTC位于PFC线圈旁，配置有独立继电器。

主要元器件方面，这款电源的所有MOS管都采用了华润微的产品，其中PFC电路配置有2个开关管与1个二极管，PFC开关管的具体型号为CRJQ80N65F（650V/32.3A@100℃/90mΩ(MAX)），二极管具体型号为20065NA（暂无具体规格）；主开关管有2个，具体型号为CRJQ99N65G2BF（650V/20A@100℃/103mΩ(MAX)）,上述元器件共有一块散热片。

此外该电源的2个整流桥配置在PFC线圈旁，型号为GBU2508（800V/25A），配有独立散热片。

电容配置方面，酷冷至尊MWE SERIES 1000 V4电源的主电容有热缩罩保护，酷冷跟我们透露其主电容有用到东信和TDK的产品，规格均为450V/820μF/105℃。

电源的+12V输出采用的是同步整流，配置有6个MosFET，每3个一组，布置在主变压器旁，MosFET具体型号为HGQ014N04B-G（40V/100A@100℃/1.4mΩ(MAX)），整流管与续流管各配置有3个。

电源的+5V与+3.3V采用DC-DC设计，相关电路配有独立的PCB板，配有2个封闭式电感，PWM控制器为APW7391，MosFET同样分为两组，每组各2个，具体型号为CRSM035N03L6Z（30V/54A@100℃/8.4mΩ(MAX)）。

性能测试静态均衡负载与ATX 3验证

酷冷至尊MWE SERIES 1000 V4电源的额定功率为1000W，在115Vac与230Vac输入电压下的OPP过功率保护分别为1339W和1315W，最高约为额定功率的133%，保护阈值设定得较为严格。+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，且OCP数值保持一致，分别为98.5A、24.5A以及24.5A。

动态负载方面，无论是10kHz高频又或者是低频50Hz下，酷冷至尊MWE SERIES 1000 V4电源的各路输出都能很好地控制峰值电压，各组输出均无电压过冲的情况。此前我们曾对RTX 5090 D V2进行过游戏情景的峰值功耗测试，约为1000W左右，而这款电源可顺利通过16Pin的ATX 3.1动态测试（峰值输出1800W），因此玩家可将该电源搭配RTX 5090 D V2使用，同时因为该电源支持主动式16Pin保护功能，所以使用这款电源也能极大程度地规避显卡烧接口的风险了。

而在ATX 3.1规格验证上，目前业内比较重视的参数主要是2%轻载输出的转换效率，以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。经测定酷冷至尊MWE SERIES 1000 V4在2%轻载也就是20W输出时，115Vac与230Vac输入电压下转换效率差距较大，在230V下该电源的2%效率超过了Intel ATX 3.1的推荐值（70%），表现优秀，但115V该电源的2%效率则为64.37%，亦达到了Intel ATX 3.1的要求（60%），同时其动态峰值功率的测试也全部通过，所以可以判定此款电源符合ATX 3规格要求。

转换效率

经过实际测试，酷冷至尊MWE SERIES 1000 V4 230V的平均转换效率是92.24%，在200W至满载的功率区间其转换效率均高于平均值，峰值效率发生在400W的时候，具体数值是93.6%，满载效率则是92.4%。

115V输入下，这款电源的平均效率是90.43%，在250W至850W的功率区间转换效率高于平均值，峰值效率发生在350W，具体数值为91.7%，满载效率为89.9%。

需要说明的是，我们测试效率的负载模式并不是传统的80Plus负载模式，而是细化至50W为一档，从空载测试到满载的EXP负载模式，具体计算方式可以查阅电源天梯榜V5的说明文章。因此本文的转换效率数据不能直接套用至80Plus的评级机制当中。

待机效率

按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率小于1W。在这方面酷冷至尊MWE SERIES 1000 V4表现非常优秀，空载待机输入为0.13W，输出电压均在达标范围内。

电压稳定性

在输出电压方面，这款电源在静态均衡测试中，115V和230V的电压输出特性基本相同，电压调整率都可以控制在1%以内，达到高端电源的水准，不过比较特别的是，它的+5V和+3.3V在高负载时会稍微拉高一点，常规的主流电源大多都是负载越高电压越低，就像这款电源的+12V输出特性一样。

至于电压偏离度方面，这款电源的三路输出在静态均衡测试里面都可以控制在3%以内，表现优秀。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的纹波峰峰值作为打分基准。

酷冷至尊MWE SERIES 1000 V4电源的+12V、+5V、+3.3V满载低频纹波在230Vac输入环境中分别为15.6mV、7.7mV和14.0mV，其+12V和+5V纹波表现达到了我们的满分标准，但+3.3V尚由优化空间。

交叉负载

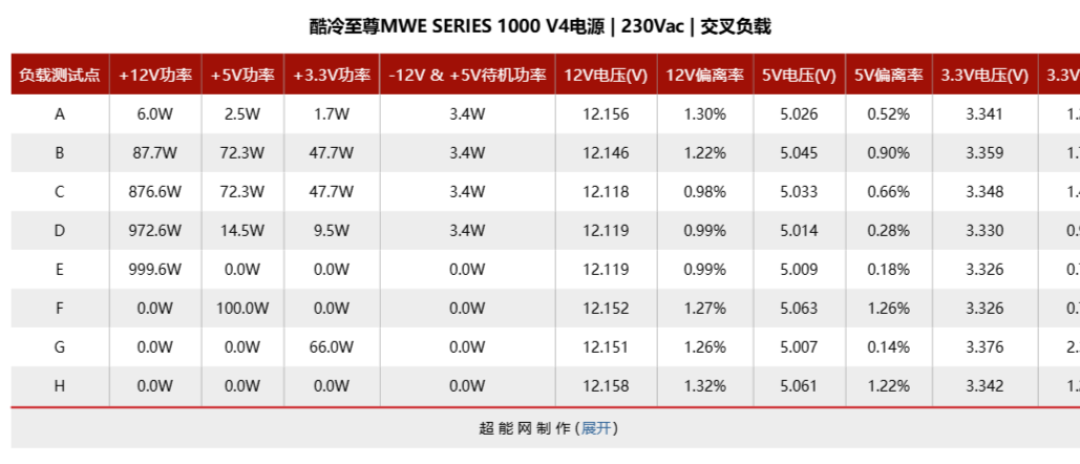

交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有3个拉偏项目则作为参考数据，不纳入最终评分。

这7个点的意义分别为：

　　A：整机最小负载；　　B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；　　C：辅路最大负载、整机满载；　　D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；　　E：12V负载拉偏，其余为0A输出；　　F：5V负载拉偏，其余为0A输出；　　G：3.3V负载拉偏，其余为0A输出；

交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

酷冷至尊MWE SERIES 1000 V4电源在交叉负载测试中的电压输出特性与静态均衡负载测试时基本相同，在模拟实机工况的四点测试中，这款电源的三路输出电压偏离度均可控制在3%以内，且波动范围（即电压调整率）均可控制在1%以内，表现优秀。

保持时间

掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms。

掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位 、SSD的掉电保护。

酷冷至尊MWE SERIES 1000 V4电源的保持时间是在75%负载（DC输出750W）和100%负载（DC输出1000W）的情况下测得。

海韵FOCUS GX-1000 V5电源在75%负载下的PG/+12V/+5V/+3.3V保持时间分别为20.7ms、30.6ms、31.6ms和31.6ms，在100%负载下则分别为15.6ms、18.7ms、23.8ms和23.8ms，具体数值虽符合ATX 3.1标准，但满载PG保持时间距离要求更为严格的ATX 3.0标准尚由一丝距离，因此该电源在时序项目中会被扣掉一分。

噪音及风扇转速测试

在电源噪音测试环节中，我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置，环境温度控制在30℃-32℃区间，通过半无响室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行，完全排除人为干扰。测试过程中，我们会以50W为一档对电源进行测试，并记录电源的运行噪音及风扇转速数据，另外对于风扇停转的状态，我们将统一记录电源噪音为0dB。

由以上数据可以看到，酷冷至尊MWE SERIES 1000 V4电源在智能启停模式下起转功率是300W，起转转速在900RPM左右，噪音值在30分贝左右，而功率来到800W的时候风扇转速会有明显的提升，转速来到1730RPM左右，噪音值已达到49.5分贝，而电源满载时风扇转速则提升至2065RPM左右，此时电源噪音约为54.3分贝。此外值得一提的是，实测过程中我们发现这款电源输出功率达到700W时风扇转速会在1100-1500RPM区间内动态变化，瞬时最大噪音可达45分贝左右。

代入到我们此前实测的整机实际功耗，可以推断当酷冷至尊MWE SERIES 1000 V4电源搭配主流级平台(例:i7-12700K+RTX4060Ti，整机功耗主要集中在250-350W之间）进行3A游戏时，该电源的噪音可控制在30分贝以内，而当酷冷至尊MWE SERIES 1000 V4电源搭配高端平台（i9-14900K+RTX4090，功耗主要集中在600-700W之间）进行3A游戏时，电源噪音会控制在45分贝左右。

酷冷至尊MWE SERIES 1000 V4电源得分及点评

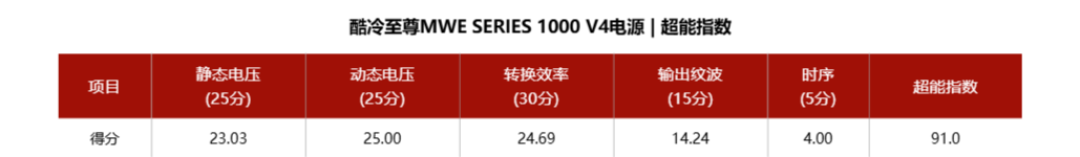

按照我们目前的评分标准，酷冷至尊MWE SERIES 1000 V4电源的超能指数为91.0分，位列电源天梯榜中间位置，整体表现符合主流电源水准。

在电气性能方面，酷冷至尊MWE SERIES 1000 V4电源毕竟是一款金牌效能的产品，其内部用料和电气性能与其他主流电源都处于同一水准。在实测环节中，这款电源的稳定性表现较为优秀，转换效率亦全面达到了金牌标准，但纹波和保持时间方面尚有优化空间。

酷冷至尊MWE SERIES 1000 V4售价为999元，支持10年质保服务，这款电源主要卖点是“显卡卫士”功能，视频开头我们也展示过它是足够安全的，而且还有酷冷的包赔售后政策兜底，用799来保护四位数甚至是五位数的显卡，我觉得对于玩家来说是一笔非常划算的买卖了。当然肯定会有发烧友不满足它的电气性能表现的，不过酷冷推出这款电源的主要目的还是想要把主动式16Pin保护功能推向主流市场，而且对性能有更高追求的玩家也不用失望，因为酷冷跟我们透露今年还会推出搭载“显卡卫士加强版”的旗舰电源产品，期待这款产品的朋友也可以持续本站内容，关注度足够高我们也会争取在首发当天给大家带来评测内容。

√ 优点：

- 支持主动式16Pin保护功能- 14cm机身- 电压稳定性优秀- 金牌效能

X 缺点：

- 满载噪音较大- 保持时间为ATX 3.1水准
