批量自制1万毫安充电宝,内置21700电池,带数显屏与散热片

09-09 17:50

昨天我写了大神自制的100W快充移动电源,主打一个“快拆”设计,可以自行更换3节21700电池。而今天,我又看到另一位大神自制的21700充电宝,成熟度还挺高。

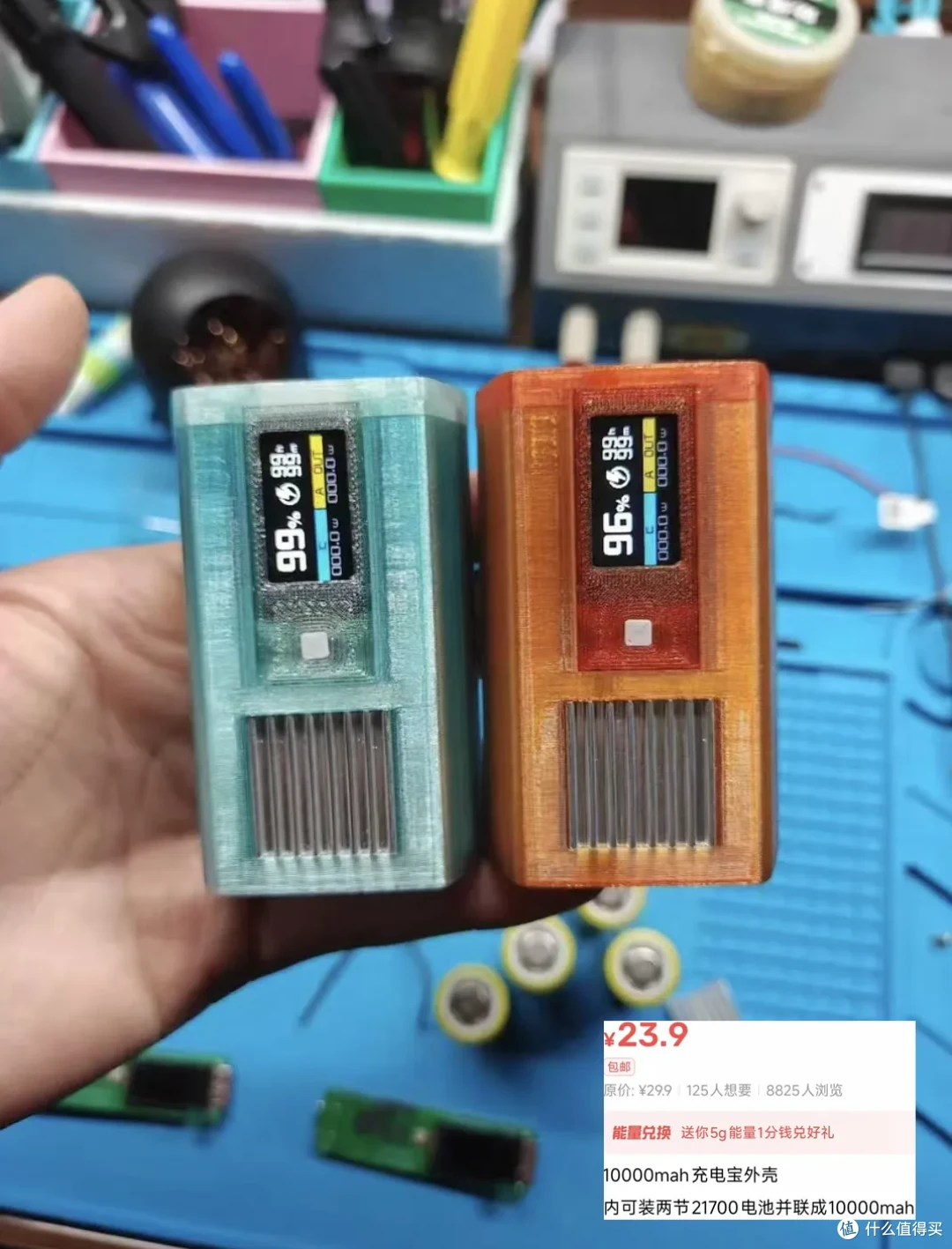

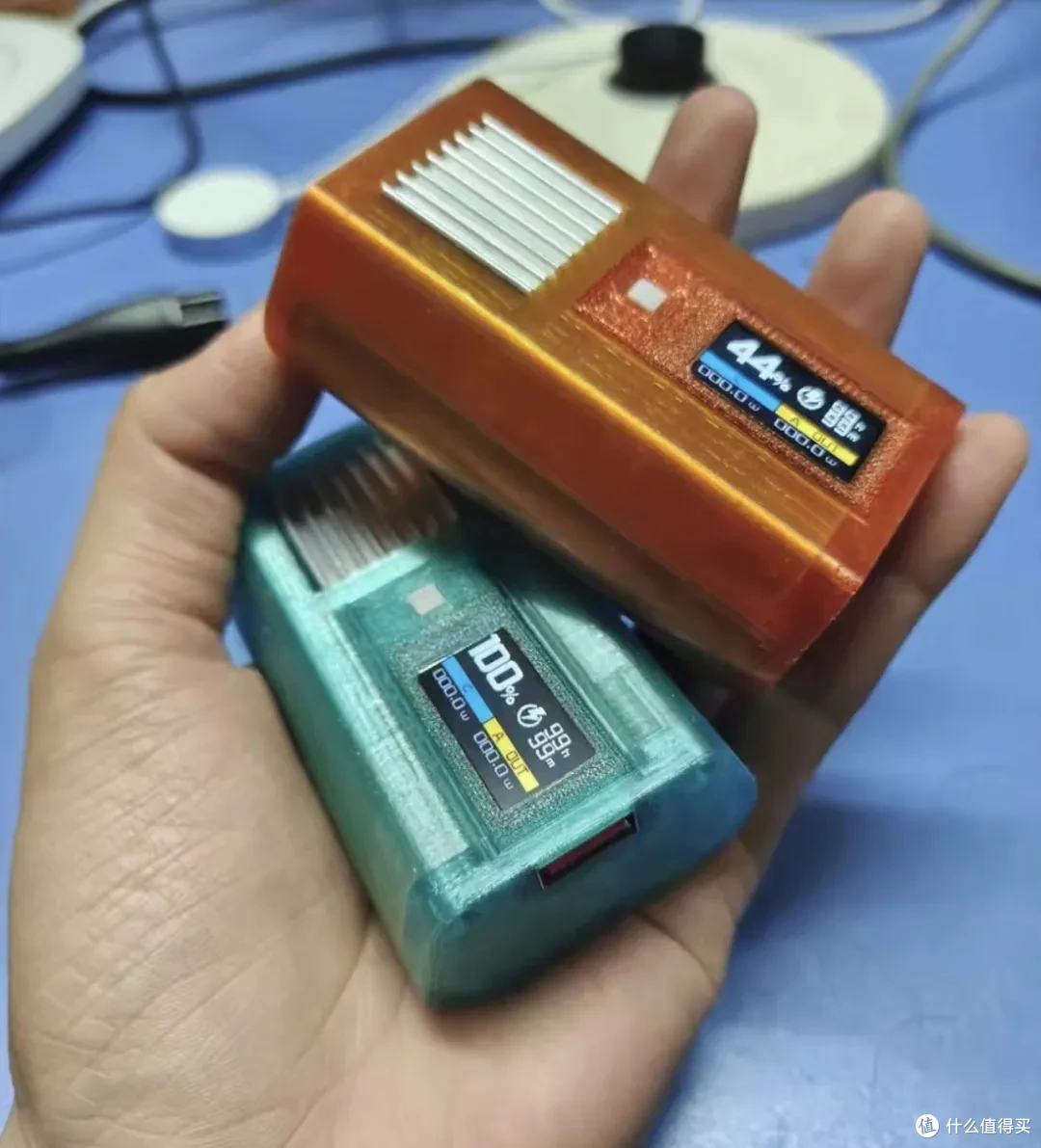

简单说,这是采用3D打印机自制外壳+2节21700电池“攒”出来的10000mAh充电宝,正面有一块彩色数显屏,能够用于显示剩余电量和电流/电压等信息,屏幕旁边还有一个正方形的金属散热片。

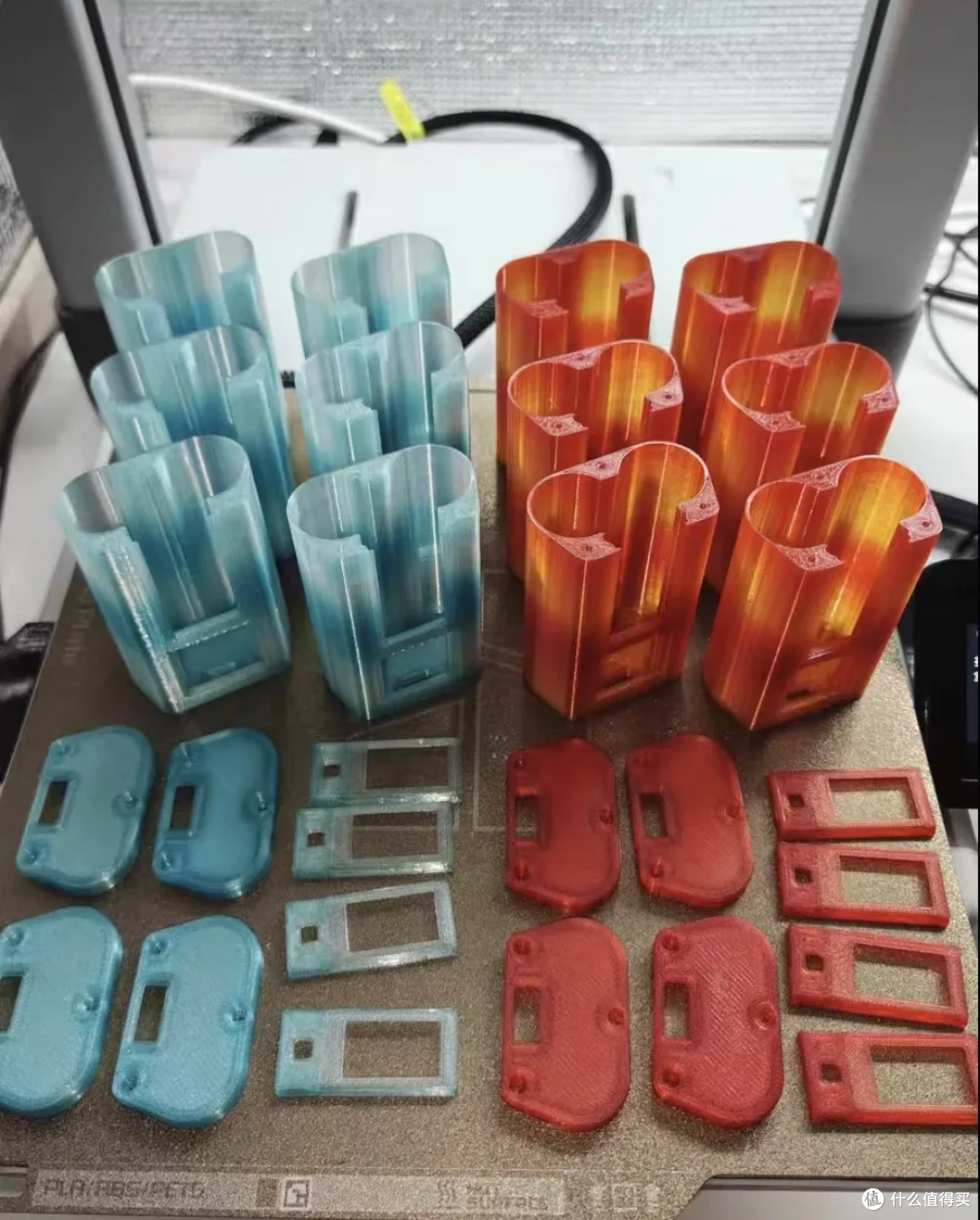

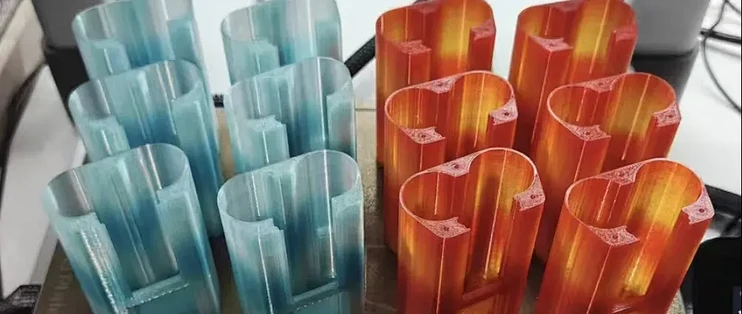

这些外壳都是蓝透色和橙透色的PETG材料,一定程度上可以淡化层纹,两侧预留了USB和Type-C充电口的孔位和3个螺丝孔。

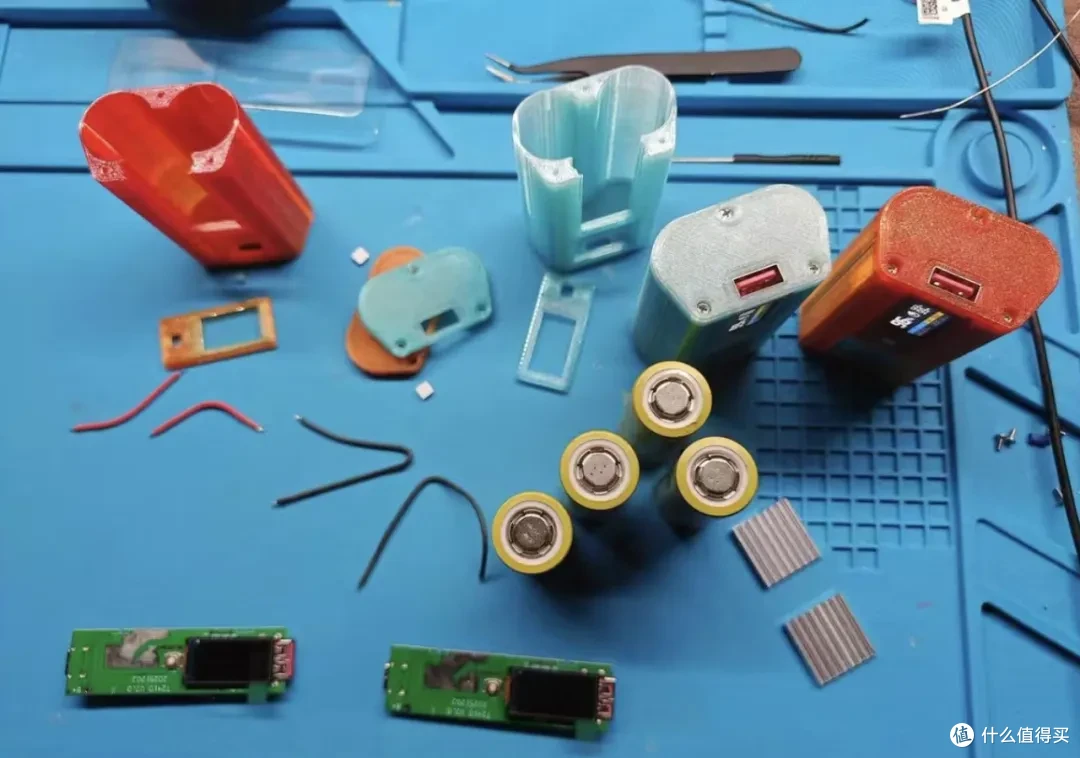

单个充电宝需要用2节21700平头电池,PDD可以买到亿纬、三杰、力神等电池物料,单节5000mAh,成本10元左右。但大神不卖成品只卖外壳套件,买家还需要焊接线材,需要一定的动手能力。

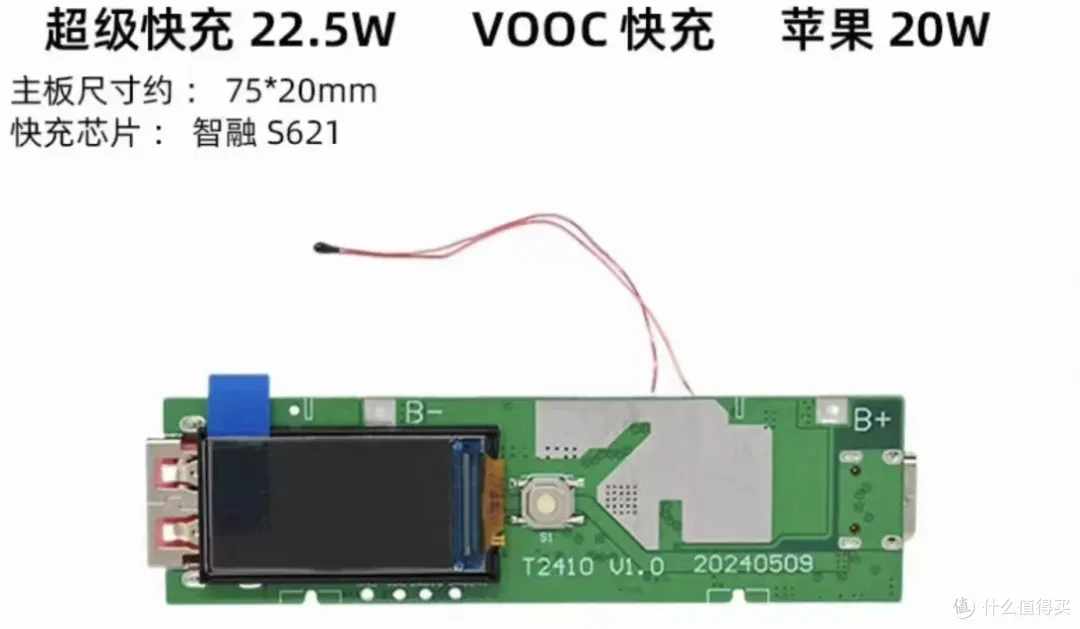

屏幕跟主板则是一体式物料,长宽是75x20mm,支持过冲/过放/过压和热敏等多种保护。快充芯片是智融S621,支持包括OPPO的VOOC私有协议以及PD/QC在内的主流通用协议,最大输出10V/2.25A,对应功率22.5W。


至于价格,这个3D打印的外壳卖23.9元,不带快充芯片和21700电池。我去PDD搜了一圈,同款快充芯片是23元,两节27100(5000mAh)电池是20元,合计成本要66.9元。

从性价比的角度,这算是很一般了,远不如零售版移动电源。比如酷态科CP13也是用2节21700电池(供应商是亿纬和力神混搭),却有33W的更大输出功率,PDD全新抽福袋经常能做到5X元。

但如果自己有3D打印机,并能复刻这套外壳,总成本不超50元,那还有点意思。

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
