好像又翻车了：多花了十几块钱尝试维修yeelight吸顶灯（上篇）

本人只是个小白，不是行业内人，各种基础问题不了解还请大佬见谅。

写文背景：

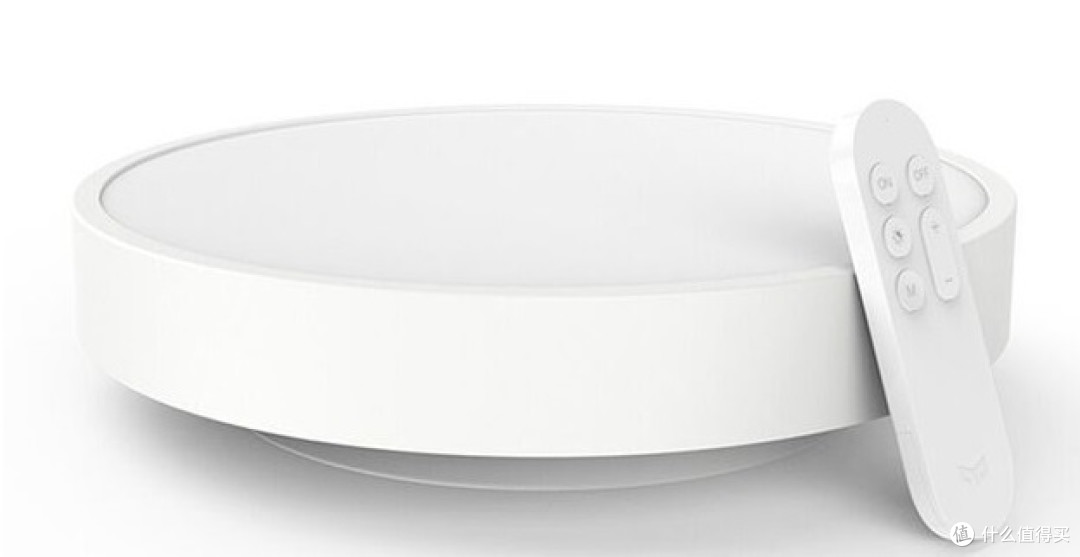

三年半前仓库买的yeelight吸顶灯莫名其妙坏了，3年半不到，质保好像是两年还是三年。

型号是YLXD76YL，米家app里面显示离线了，切成传统模式之后还进不去页面看不到详细的信息。

两三百块钱买的，扔了感觉也蛮可惜的，所以打算拆了尝试修一下看看。

因为记不清是哪个福利兑换平台下的单，所以没有办法找到客服支持，

在网上搜了下发现分享维修的比较少，或者要收费，于是就只能我做一下吃螃蟹的人给大家探探路了。

拆：

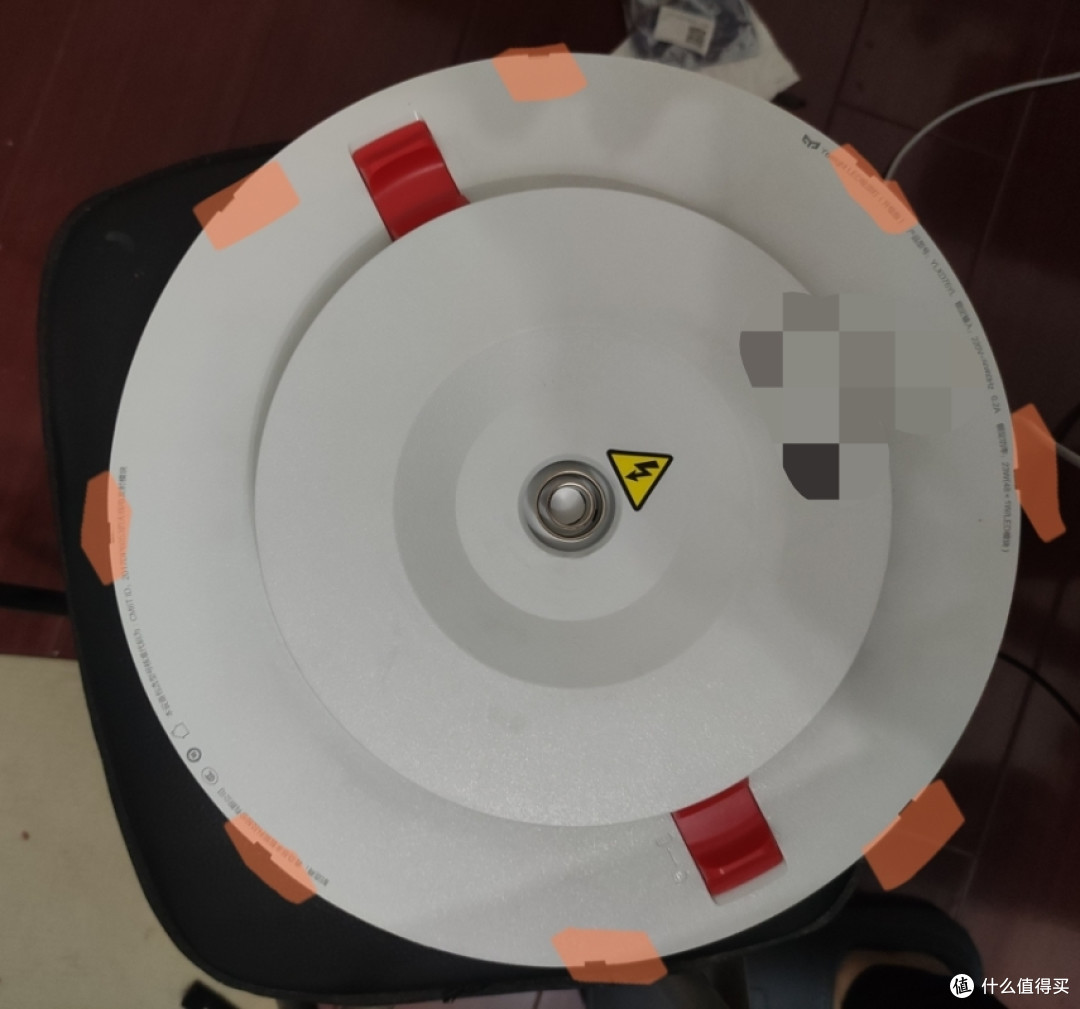

背面有很多小缺口，用平口螺丝刀小心的撬下来。

里面是48颗透镜led，观察了一下没有烧毁的迹象，应该不是灯珠坏了，

有3颗螺丝拆掉，还有个排线端子拔掉。

灯板是铝基板，灯后面的壳子是塑料的，所以绝缘比较好，不容易关灯后有微亮余光。

冷暖光输出和一般的双色led灯不太一样，有四根线，c+、c-是白光冷光输出（cold），w+、w-是黄光暖光输出（warm），一般的双色led是yellow（y）、white（w）、公共端三根线。

拆了灯盘之后观察电路板，看起来没有明显烧焦的痕迹，倒是有几块的焊点有松香融化的迹象，

因为app里面显示离线，所以首先测下看看是不是智能芯片问题。

测了下背面3.3v的引脚，3.3v有的，说明智能芯片的模块供电没问题，但是灯离线，估计是智能模块芯片坏了，不是我能解决的，到某宝某鱼找了下找了下没有找到灯板卖，也没有找到。

分析维修方案：

灯珠看起来没坏，灯板和芯片买不到。

那么维修就有两种方式：

1. 短接芯片某些引脚，应该能把灯珠点亮，把灯当成普通灯继续用。

缺点是我没有相关经验，能力不足，可能无法分析出具体怎么做，还有可能接错了把灯珠也烧了。

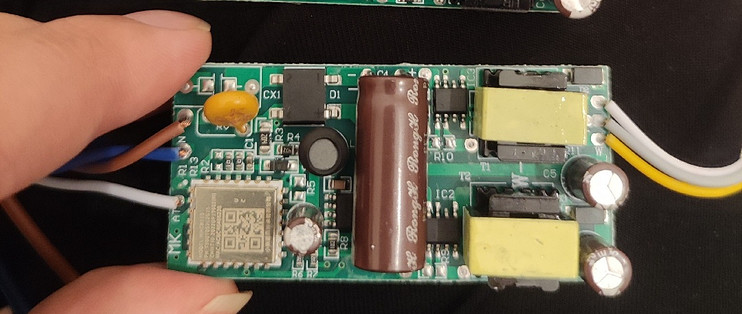

2. 自己配1个led驱动，现在接入米家的led驱动十几块钱。

这方面经验多一些，

根据之前的思路：

以及一些实践经验：

决定自己给灯盘再配一个智能的驱动器，出于价格方面考虑，决定买便宜的蓝牙mesh的接入米家的驱动器。

我之前用过的这种驱动。

分析灯盘，希望不是奇怪的高压灯珠

以w暖光为例，大概是一个led和一个电阻并联组成的16单元串联组成一路，c冷光则是2个led和1个电阻并联组成1个单位。

根据以往的经验，一个led为3v，则需要48v的驱动。电流未知，也没得选，一般都是220ma、250ma。

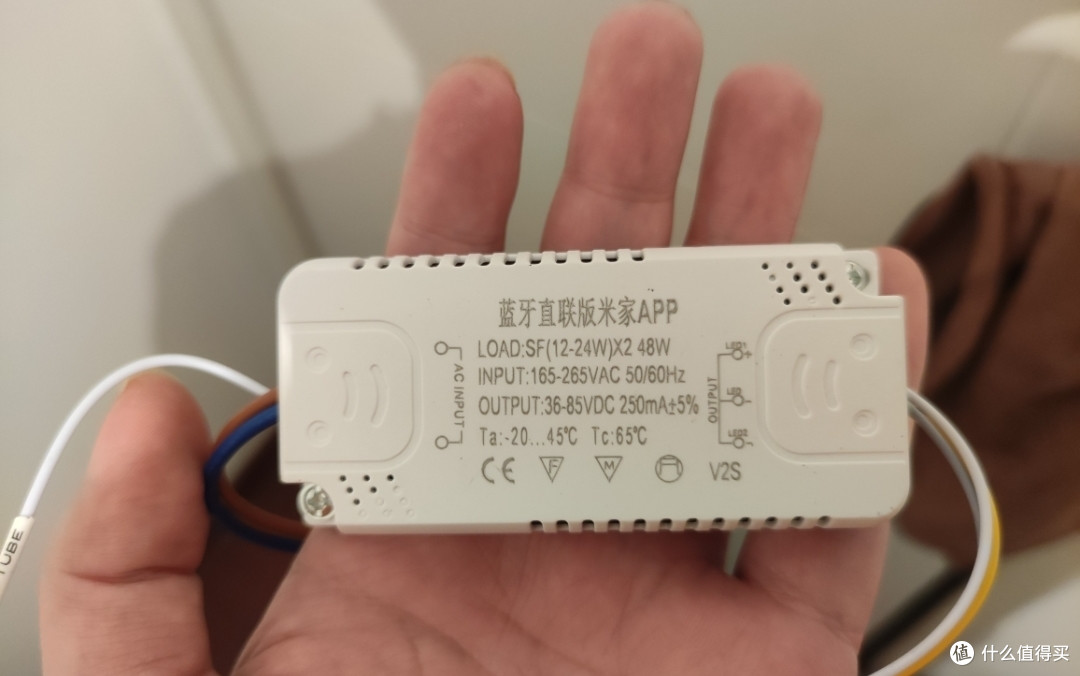

于是我选择了36-85v 250ma （12-24w ）x2的驱动。灯标的输入220 v0.2a，额定功率23w（48x1w）。 看起来好像很匹配的样子，这个时候还没意识到翻车。

好像有点涨价了15元。具体功能介绍在我之前外挂led控制器的文章里面。

接线：

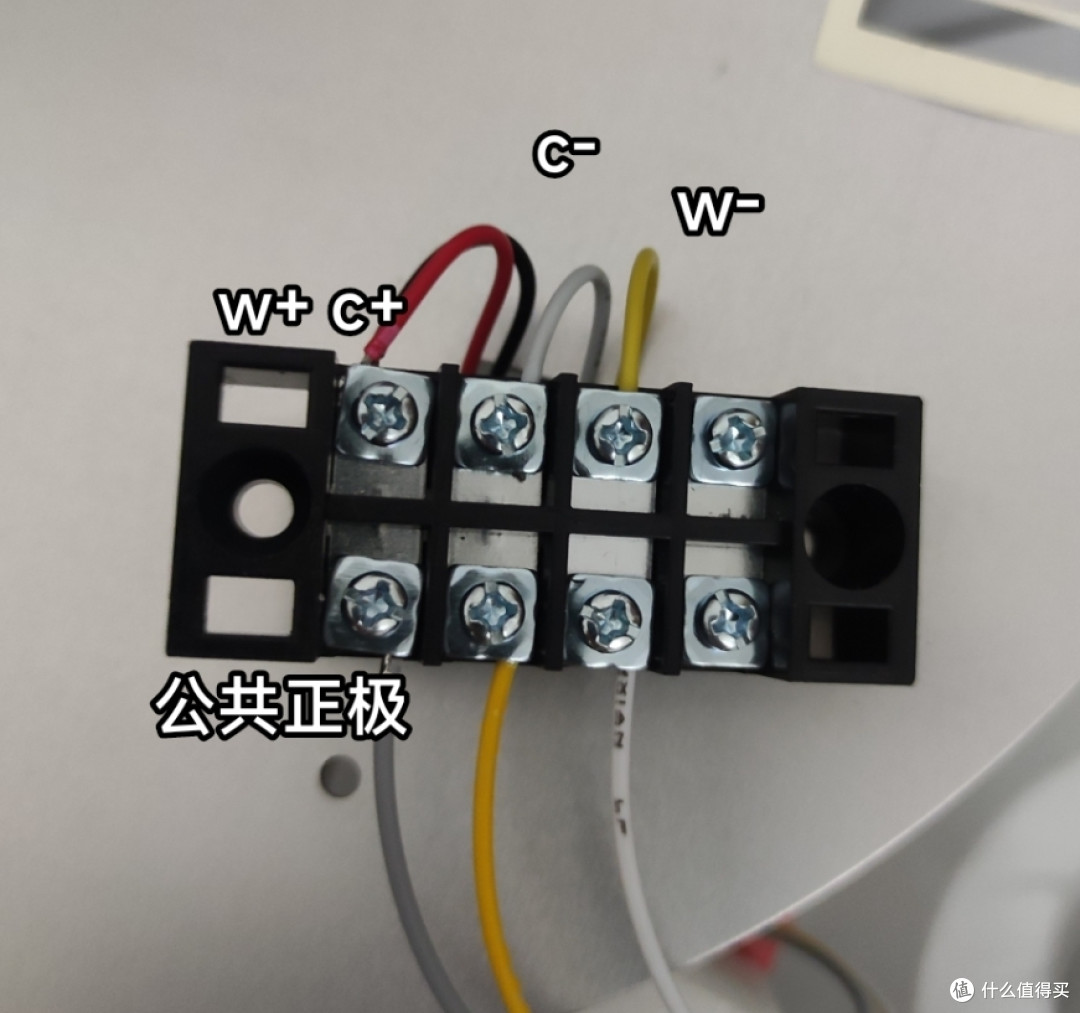

用万用表量了下，灰色是正极，白色是黄光的负极，黄色是白光的负极，

直接从原来的零火输入取电。

把灯盘的段子的线剪断，和模块输出的对应的线接上。

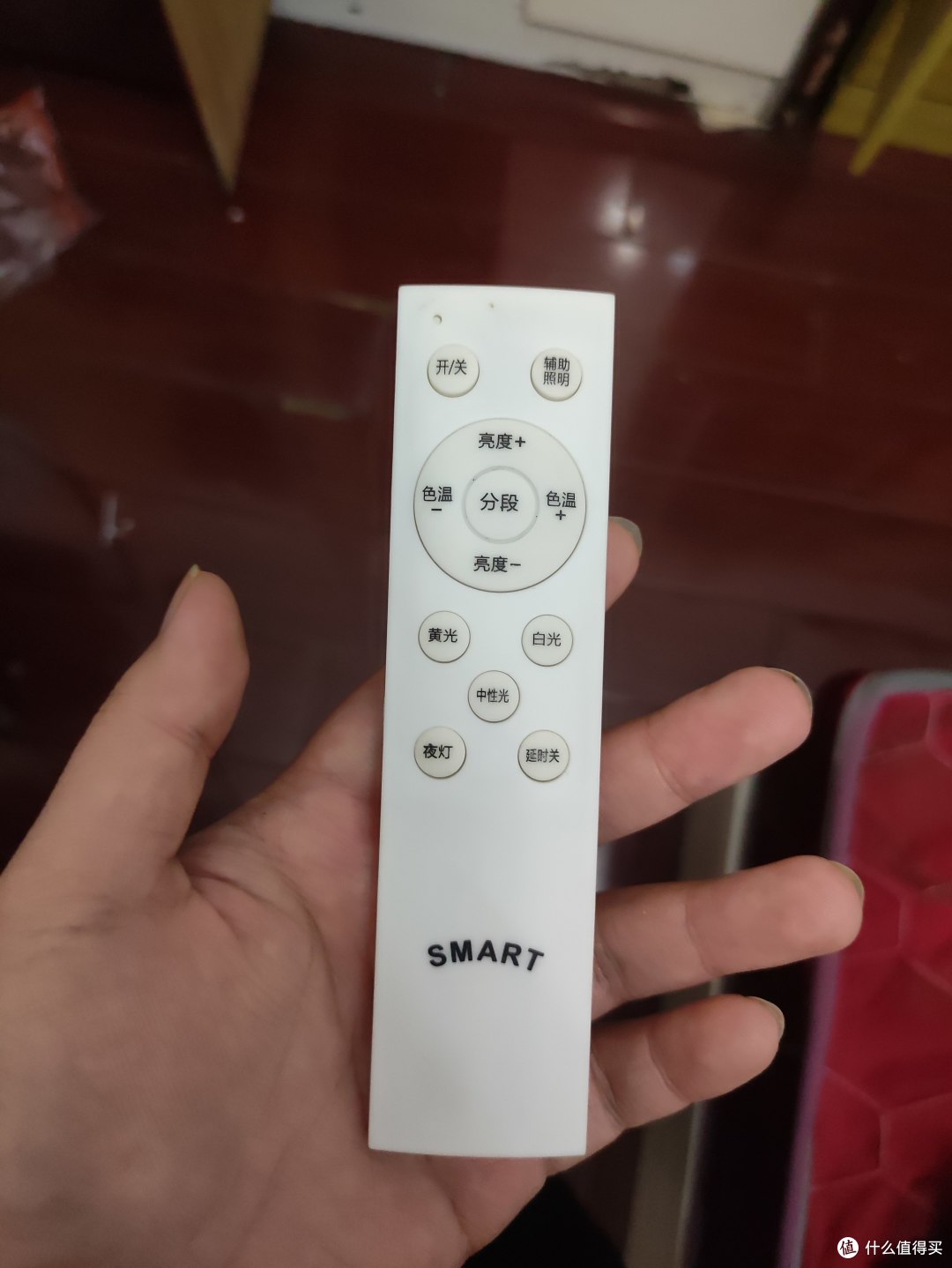

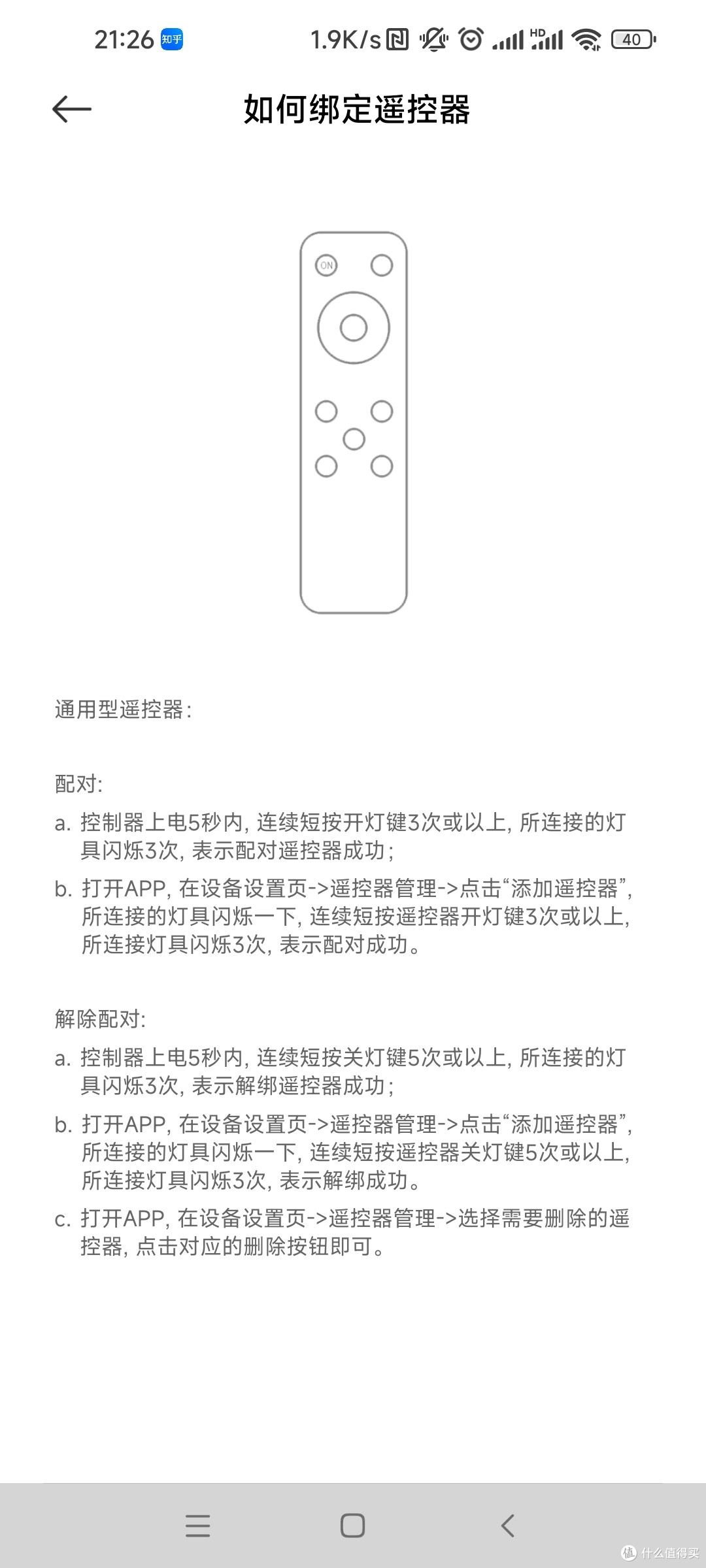

因为是乐式方案的模块，所以配遥控器比较容易，我正好有个不常用的其他乐式模块led驱动的遥控器，把那个遥控器用来配这个驱动器了。

这也是我之前推荐大家买乐式模块设备的原因。虽然质量不一定说多突出吧，但是乐式方案的模块往往价格便宜，功能够用，配无线开关和遥控器方便。

翻车：

想象总是美好的，不经过实多次践总是容易翻车的

果不其然还是翻车了，白光1-10%亮度正常发光，超过10%就闪。黄光1%亮度也闪

不甘心，心存侥幸，怀疑模块可能有问题，于是找个了其他灯试了下，模块功能是好的，灯的调光完全没有问题。

于是万用表测量了一下，yeelight灯的1%亮度的时候，电压已近到了120v以上，真是怕啥来啥，看来有可能是“高压灯珠”了。

后面新驱动到了再更新

下篇链接
