Smaller than small!征拓Superport S3 二代65W快充

2021-04-13 00:22:12 1点赞 0收藏 0评论

Smaller than small!征拓Superport S3 二代65W快充

Zendure征拓旨在使用高端材料,尖端技术以及以用户为中心的设计理念,拥有先进的团队,用匠心精神制造更多高品质和超越客户期望的创新产品。

其代表产品SuperTank,在CES国际消费电子展上亮相100W的高端移动电源,在全球全网的众筹超过100万美金,征拓SuperTank具有27000mAh的超大容量,99.9Wh,能直接带上飞机。同时提供四台设备充电,输出功率高达136W,为智能手机平板电脑及其他移动设备续航。也可以满足两台Macbook Pro同时充电。

2020年4月,Zendure征拓推出了Superport S3,轰动一时。

时隔一年,Zendure征拓再推出Superport S3 二代,它承继初代的所有优点,沿用GaN第三代半导体材料,更换部分元器件,改进电气性能,缩减主体体积。使产品体积更小、重量更轻、效率更高,功率密度也大大增加。

Smaller than small!征拓Superport S3 二代65W快充

经了解,Superport S3 二代使用的氮化镓芯片仍为初代的纳微NV6115 GaNFast功率芯片,芯片性能优异,采用5*6mm QFN封装,节省面积,同时还内置复杂的逻辑控制电路,170mΩ导阻,耐压650V,支持2MHz开关频率,高频QR拓扑架构,高效低发热、体积小携带方便。输出支持USB PD、QC2.0/3.0、AFC、FCP和SCP等快充协议,适用于多种产品的快充需求。

让我们了解Superport S3 二代充电头

包装

Smaller than small!征拓Superport S3 二代65W快充

环保外包纸盒,内附使用说明书、安全认证说明、使用场景贴纸,充电头一个。

Smaller than small!征拓Superport S3 二代65W快充

外观

Smaller than small!征拓Superport S3 二代65W快充

Superport S3 二代上场,以往外带的充电头可退役了。

Smaller than small!征拓Superport S3 二代65W快充

Superport S3 二代支持多个设备快充

Smaller than small!征拓Superport S3 二代65W快充

征拓Superport S3 二代65W氮化镓快充充电器采用“罗马柱”方倒角设计,表面哑光处理,配备可折叠插脚。接口处标注可同时使用设备。

尺寸

Smaller than small!征拓Superport S3 二代65W快充

Superport S3 二代长宽高为61mmX30mmX34mm,功率密度达到0.97W/cm³,比上代高出16%。

Smaller than small!征拓Superport S3 二代65W快充

S3 初代与二代对比

Smaller than small!征拓Superport S3 二代65W快充

Superport S3 二代上手。

Smaller than small!征拓Superport S3 二代65W快充

重量仅为96克,同比上代轻了30克。三个输出口的65W充电头只有100克不到,实属罕见。

征拓Superport S3 二代到底如何做到这么小巧呢?让我们深入探寻

图片材料源自充电头网

Smaller than small!征拓Superport S3 二代65W快充

由输入端说起,厂家直接大刀阔斧将两片整流桥优化为一片大整流桥。

Smaller than small!征拓Superport S3 二代65W快充

得益于主板电路优化,输入电容升级为蓝宝石品牌,比初代更加细小了。

Smaller than small!征拓Superport S3 二代65W快充

降压小板上的协议芯片将旧款SW3516+3510S组合,改为两片SW3516H,对整体兼容性更高,减小周边元件使用,其他器件也可实现共用。

Smaller than small!征拓Superport S3 二代65W快充

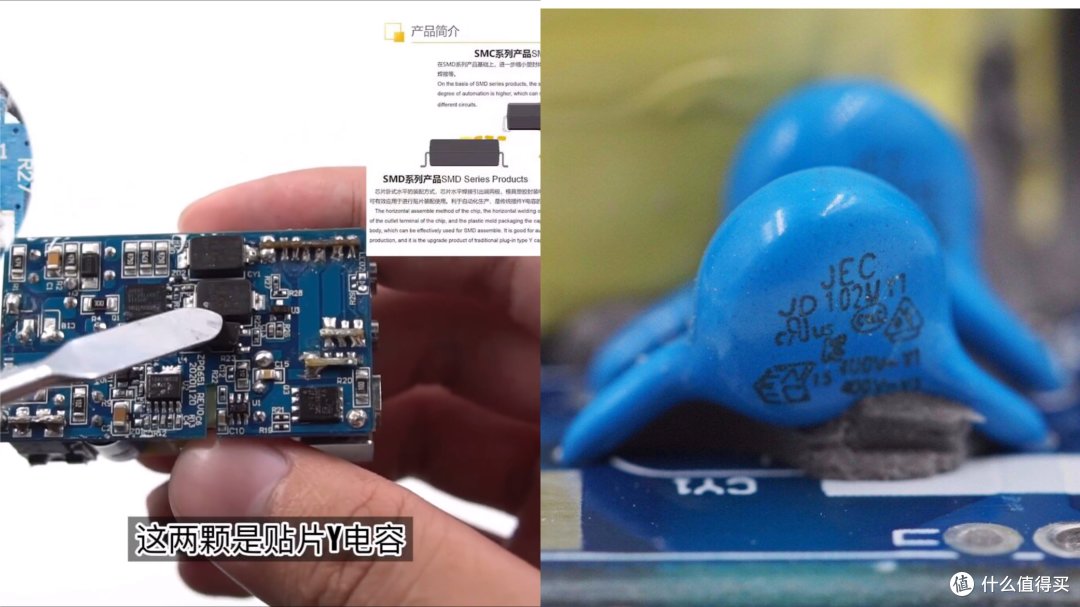

前后级的插脚Y电容也直接更改为贴片Y电容,减少堆叠空间,合理利用主板空间。

Smaller than small!征拓Superport S3 二代65W快充

二代腔体内变压器与输出端使用散热铝片进行导热,输入端灌胶处理,主板整体采用导热垫片散热。取消初代全腔体灌胶导热,大幅降低整体重量。

Smaller than small!征拓Superport S3 二代65W快充

二代三块输出小板堆叠利用散热片与降压板焊接固定,比初代间隙更小、更紧凑、更牢固。

下面再用专业仪表对Superport S3 二代进行解读

充电协议

Smaller than small!征拓Superport S3 二代65W快充

使用Web-与Power-Z仪表对S3 二代C1口进行充电协议询问。图中可见支持完整六组PDO电压档,最高支持65W输出,支持PD2.0、PD3.0,PPS档支持5A电流输出,支持设备更广泛。

Smaller than small!征拓Superport S3 二代65W快充

除去PD协议,三个接口的快充协议均相同:Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE协议。

Smaller than small!征拓Superport S3 二代65W快充

A+C1或C1+C2同时外接设备,仪表显示C1口只支持45W输出。

Superport S3 二代使用场景

单口

Smaller than small!征拓Superport S3 二代65W快充

C1与C2口使用相同的协议芯片,C1、C2口单独盲插均可获得65W输出。

Smaller than small!征拓Superport S3 二代65W快充

A口可支持安卓类大电流设备充电,最大支持30W输出。

接口组合方式

Smaller than small!征拓Superport S3 二代65W快充

Smaller than small!征拓Superport S3 二代65W快充

以下测试按官方接口组合方式:

最优使用组合

Smaller than small!征拓Superport S3 二代65W快充

按官方提供的充电组合,设备自动识别快充协议,C1口50W、C2口18W输出。C1+C2口组合充电最大68W输出。

三口同时输出

Smaller than small!征拓Superport S3 二代65W快充

使用负载器使C1稳定输出45W;A口连接充电宝,输出达11-13W,C2口连接iPhone8Plus,按手机软件测试,显示有1.5A-1.7A电流,输出大约8-10W,C2+A口盒输出约20W至23W。三口输出已达到65W以上。

Maxima输出效能

Smaller than small!征拓Superport S3 二代65W快充

Smaller than small!征拓Superport S3 二代65W快充

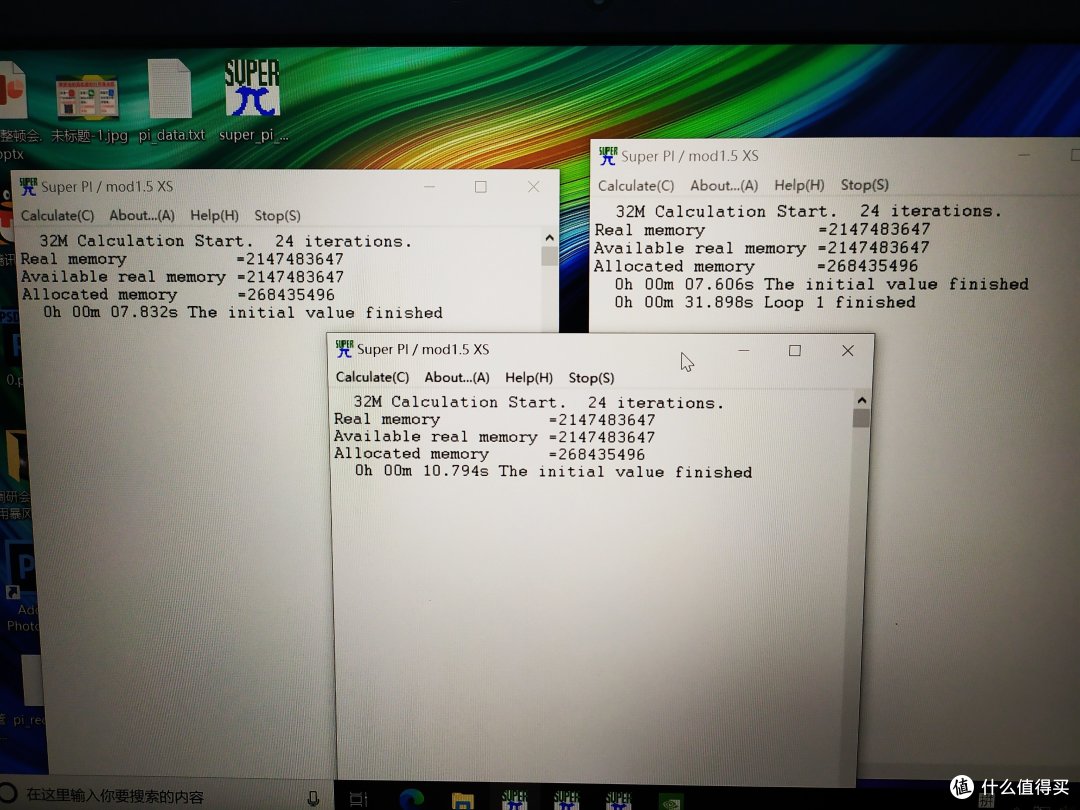

按上述最优组合,C1口连接笔电,输出利用SuperPi软件压榨,能达到52W输出;C2口连接负载器,按0.5W逐步提高功率,使输出达到最大28W,总功率能暴力超频到80W。

以上非专业人士请勿模仿,设备损坏本人概不负责。

兼容设备

Smaller than small!征拓Superport S3 二代65W快充

Smaller than small!征拓Superport S3 二代65W快充

上述为征拓Superport S3 二代更C口与A口兼容性测试列表。

温度体验

Smaller than small!征拓Superport S3 二代65W快充

测试使用Web-测试仪表内置测温功能,测试探头使用隔热贴纸将探头固定在充电头柱体中上部,S3 二代使用最优组合输出,Power-Z测试仪进行输出功率计算,输出时间统计。

测试分别以三个时段,查看测试表反馈温度:图中可见,二十分钟时,充电头温度达76摄氏度。与输出起始相比,温升约为30摄氏度。再往后输出到达三十分钟,也就再上升3摄氏度而已。目前国家标准中对充电器表面温度要求是不高于95℃,测试中S3 二代最高温度仍比国家标准低得多,符合国家安全标准。

市面同功率同接口充电头对比

Smaller than small!征拓Superport S3 二代65W快充

使用同为中规的65W折叠脚充电头与征拓Superport S3 二代对比,接口位置基本相同,可见S3 二代在长、宽、高三维度比普通65W充电头瘦身一圈,也更短,且折叠脚没有关节露出。

Smaller than small!征拓Superport S3 二代65W快充

使用信用卡给两者进行比较,仔细的你,发现区别了吗?

Smaller than small!征拓Superport S3 二代65W快充

再找了一个只有两口没折脚的65W中规充电头来比较,S3略微长一点。接口输出面板可见,两者宽厚也不相伯仲。

总结

Get changer,Get going!征拓Zendure,不求与人相比,但求超越自己!

Superport S3 二代在保证与初代相同品质下,从器件出发,处处寻求突破。工程设计师运用多角度、全方位技术,保证性能不变,接口不变下,对比初代将体积缩小了16%,重量也从原来125g瘦身至96g。在原本已经很小的基础上,向更小迈进。精湛的工艺,更优良的技术,扎实的原料,让Pro在 Superport S3 二代完美体现。

Superport S3 二代经典罗马柱ID,辨识度高,主体磨砂,内置折叠插脚,携带方便,不会剐蹭衣物。

Superport S3 二代内置全协议芯片,能兼容市面大部分设备充电,值得一提的是,C口盲插均支持65W输出,同时PDO 档位也有一组5A PPS,这一般只在100W充电头上才会配备的。S3 二代也可以任意双口充电,达到最优充电时,极限可达80W输出;最大支持3口同时充电,使用多个设备,功率自动适配,满足同时充电需求,Superport S3 二代为你保驾护航。
