拆解报告：nubia努比亚65W USB PD氘锋氮化镓快速充电器

近期努比亚推出了四款氘锋系列氮化镓快速充电器，其中一款65W的为单C口设计，采用可折叠插脚，具有多协议多电压档位，很适合给轻薄笔记本使用，同时也能满足手机平板等设备的快充需求。

随着努比亚45W、65W以及120W等多款不同功率氮化镓充电器的推出，不仅完善了氘锋系列生态，而且功率方面完美覆盖了充电市场最热门功率段，接口从单口到多口也十分丰富，满足广大消费者选购需求。下面充电头网就对努比亚这款充电器进行详细拆解，一起来看看其内部设计做工。

一、努比亚65W氘锋氮化镓充电器外观

努比亚65W单口氮化镓充电器采用方形柱状造型设计，表面喷涂处理整体呈银灰色，腰身弧面过渡圆润，整体小巧易携带。

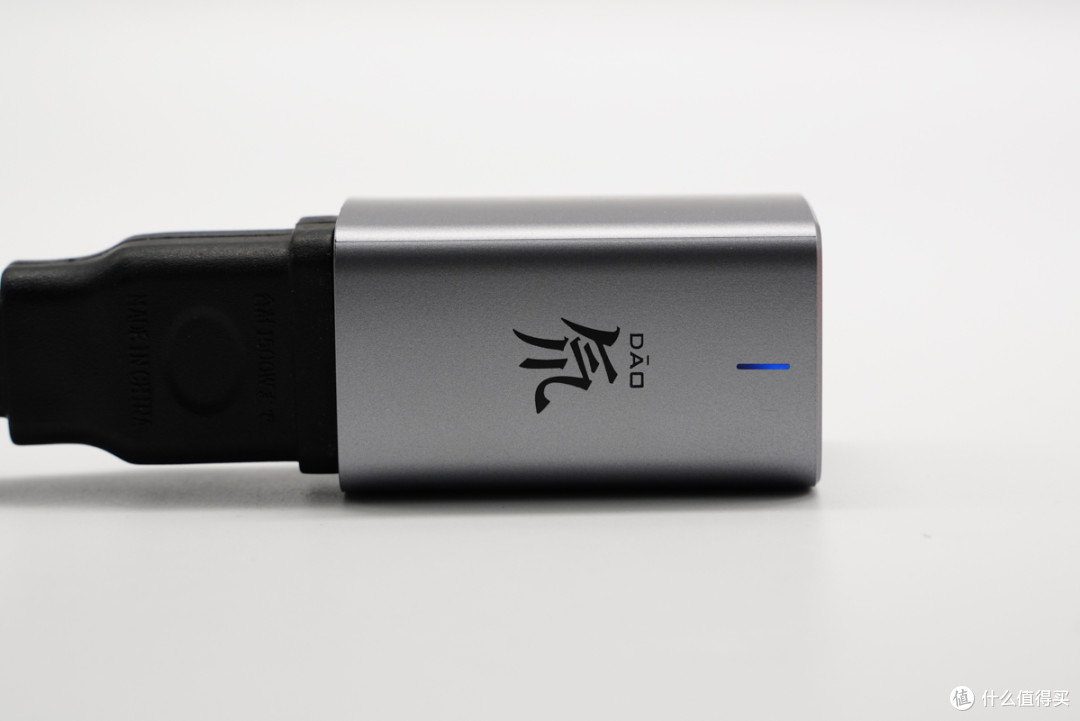

充电器机身正面设有“氘”品牌字样，上方LED指示灯通电后亮蓝光。

输入端外壳上标注产品的参数信息

型号：PA0203

SN：2020321A000009

输入：100-240V~50/60HZ 1.5A Max

输出PD：5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS：3.3-11V/5A

品牌商：努比亚技术有限公司

制造商：深圳市坤兴科技有限公司

产品已经通过了3C认证。

此外配备的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。

输出顶面配有一个USB-C接口，黑色胶芯不露铜。

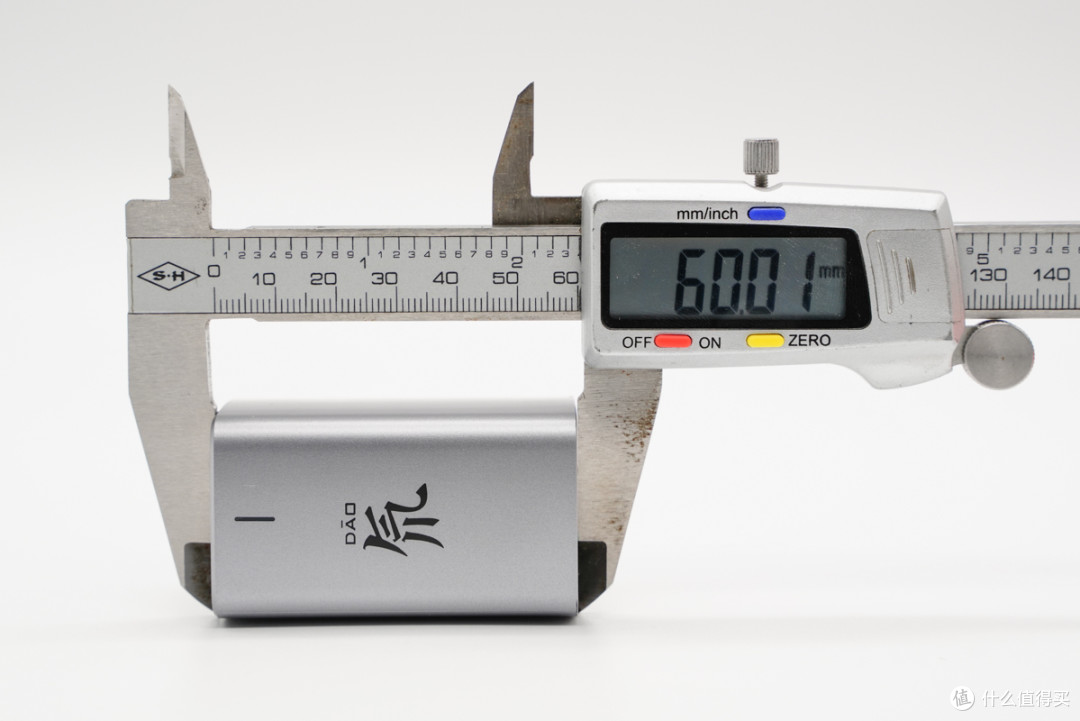

使用游标卡尺实测充电器长60.01mm。

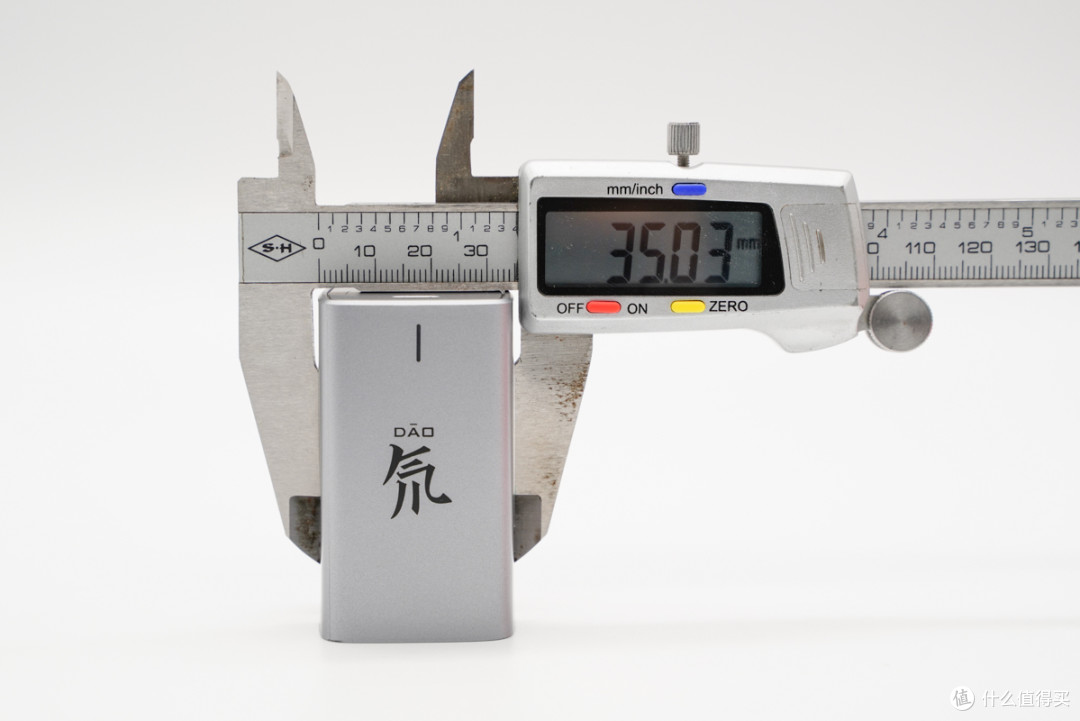

宽为35.03mm。

厚度为34.80mm。

拿在手上的直观感受。

充电器净重约为96g。

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0 、PPS快充协议。

除此之外，其PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V/5A一组PPS电压档位。

二、努比亚65W氘锋氮化镓充电器拆解

暴力拆开机身壳将充电器取出，产品封装结实牢固很难拆。

主板侧面设有小PCB板，变压器、电容等元器件打胶加固。

充电器顶部以及侧面均配有黄铜散热片，并且和元器件以及侧面小板之间设有导热垫，自身包裹绝缘胶带。

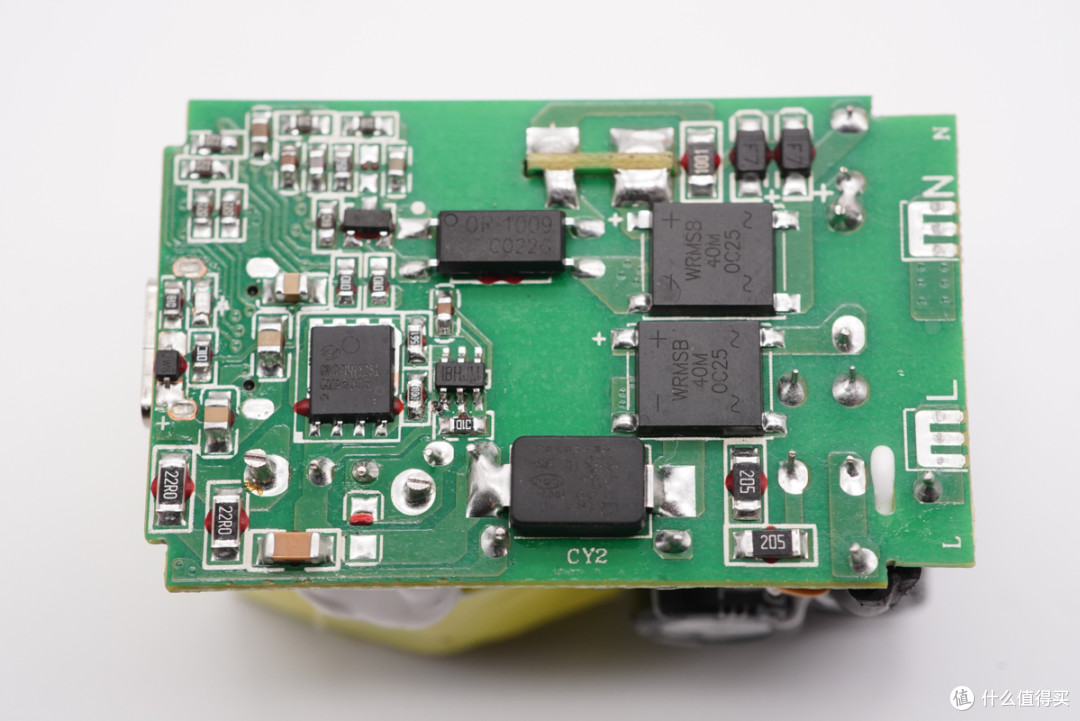

主板背面设有整流桥、光耦、Y电容、次级同步整流控制器和同步整流MOS管。

将散热片拆掉，侧面小板上设有PWM主控芯片和氮化镓开关管。

经过对充电器整体电路观察分析发现，努比亚65W USB PD氘锋氮化镓快速充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

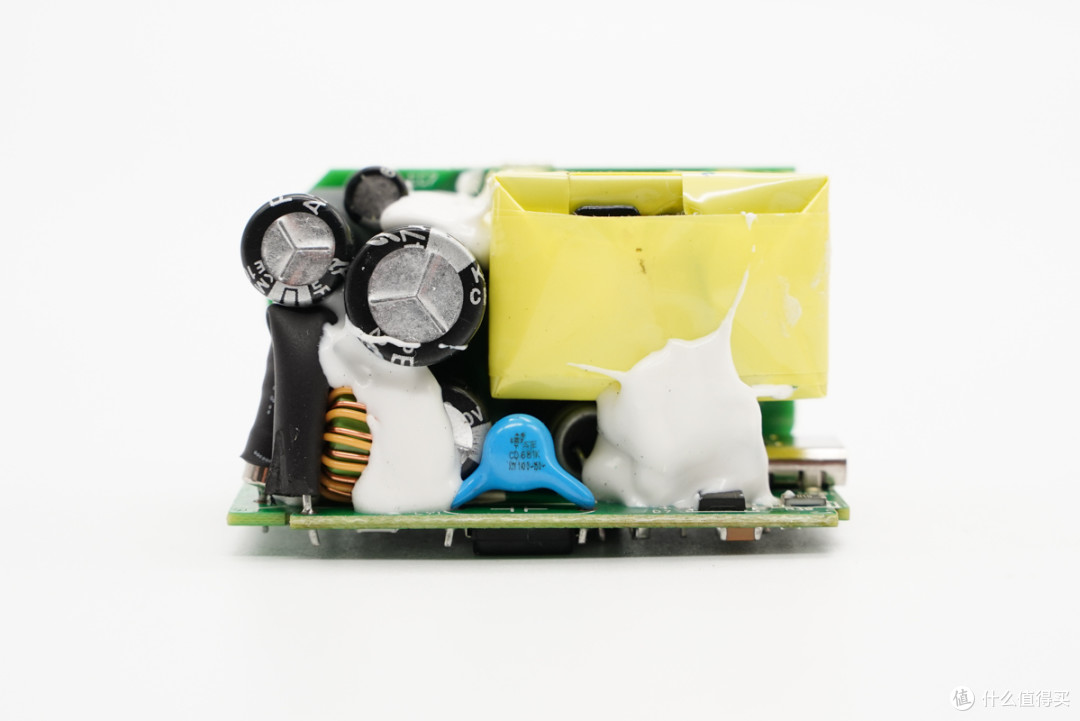

PCB板侧面一览，变压器与电路板之间白胶加固。

保险丝特写，外套热缩管保护。

共模电感用于滤除EMI干扰。

PCB板前端一览，元器件之间涂胶加固。

安规X电容容量0.22μF，来自东莞市成希电子有限公司。

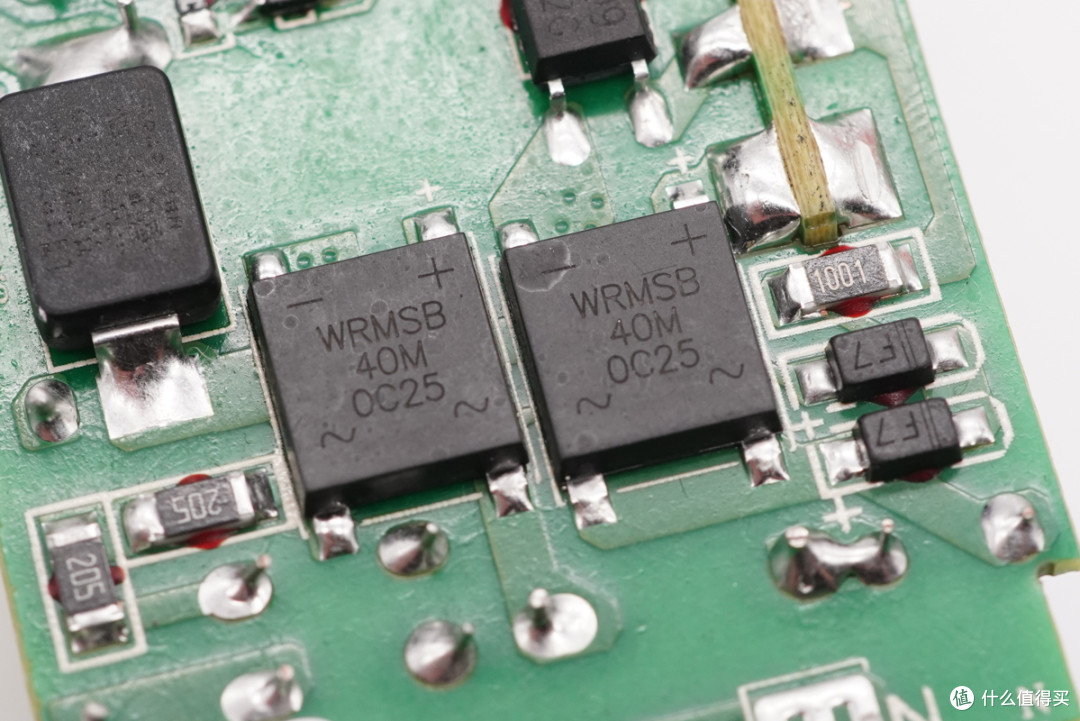

输入端两颗WRMSB40M整流桥，用于均摊发热，降低温升。WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德WRMSB40M详细资料信息。

滤波电感特写，外套热缩管。

侧面小板上焊接有高压滤波电解电容、供电电容和变压器。

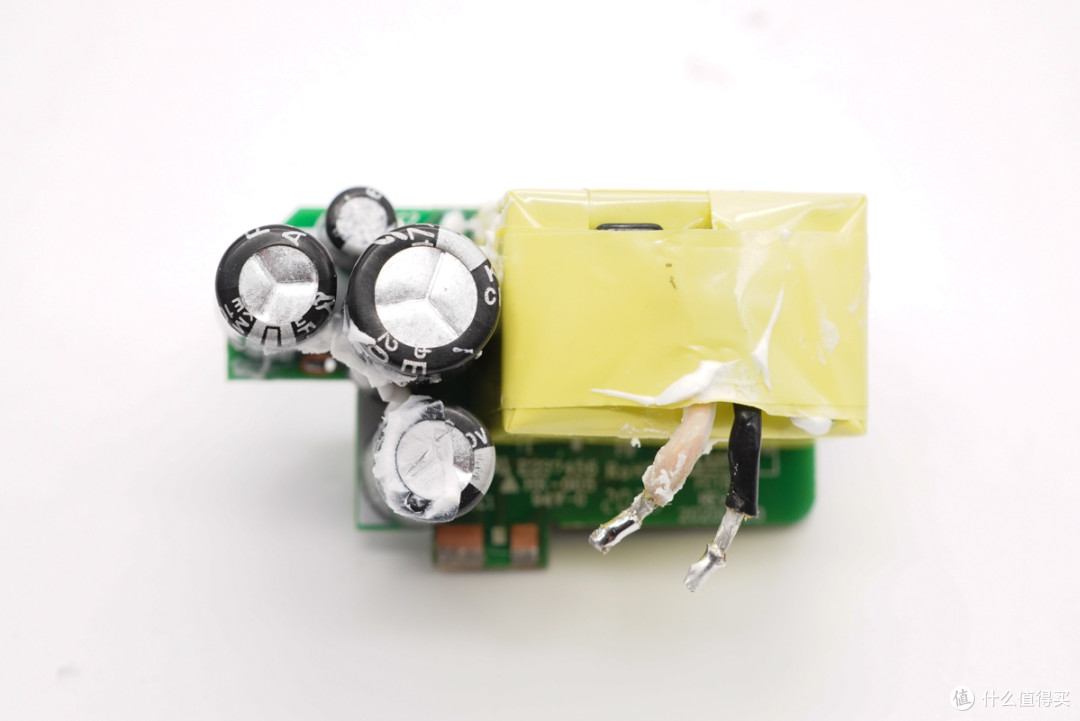

将侧面小板拆下，左侧设有三颗高压滤波电解电容。

军康高压滤波电解电容特写，规格为400V 27μF。

另一颗也是军康电解电容，规格也是400V 27μF。

第三颗规格为400V 47μF。

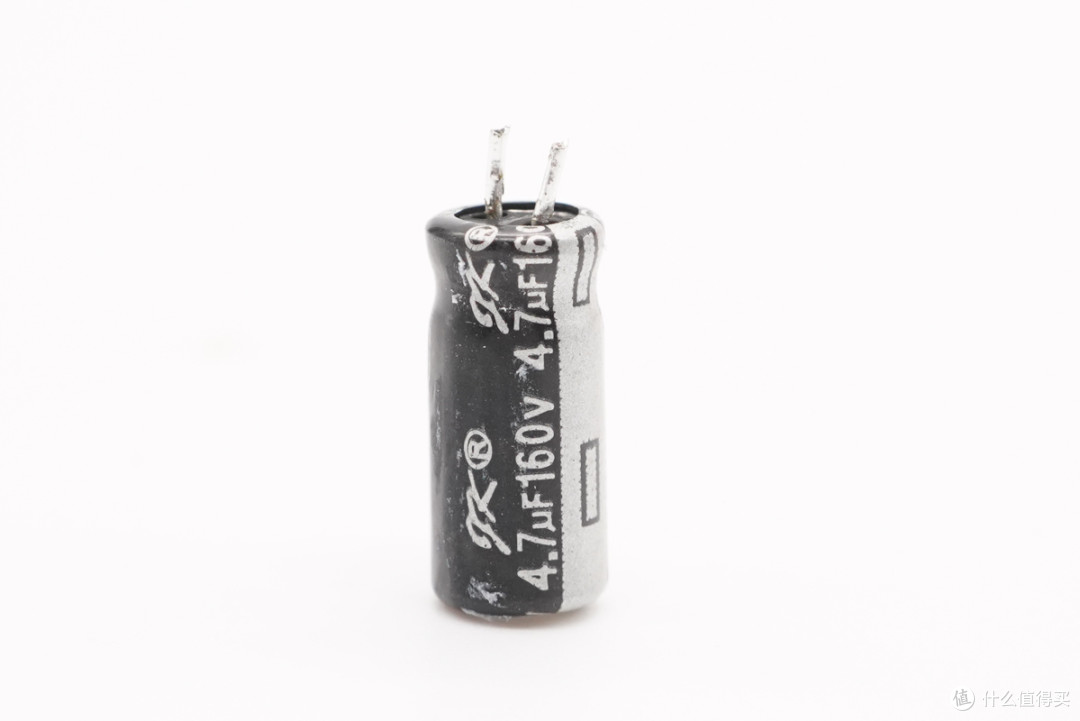

主控芯片供电电容规格为160V 4.7μF。

PWM主控芯片采用安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

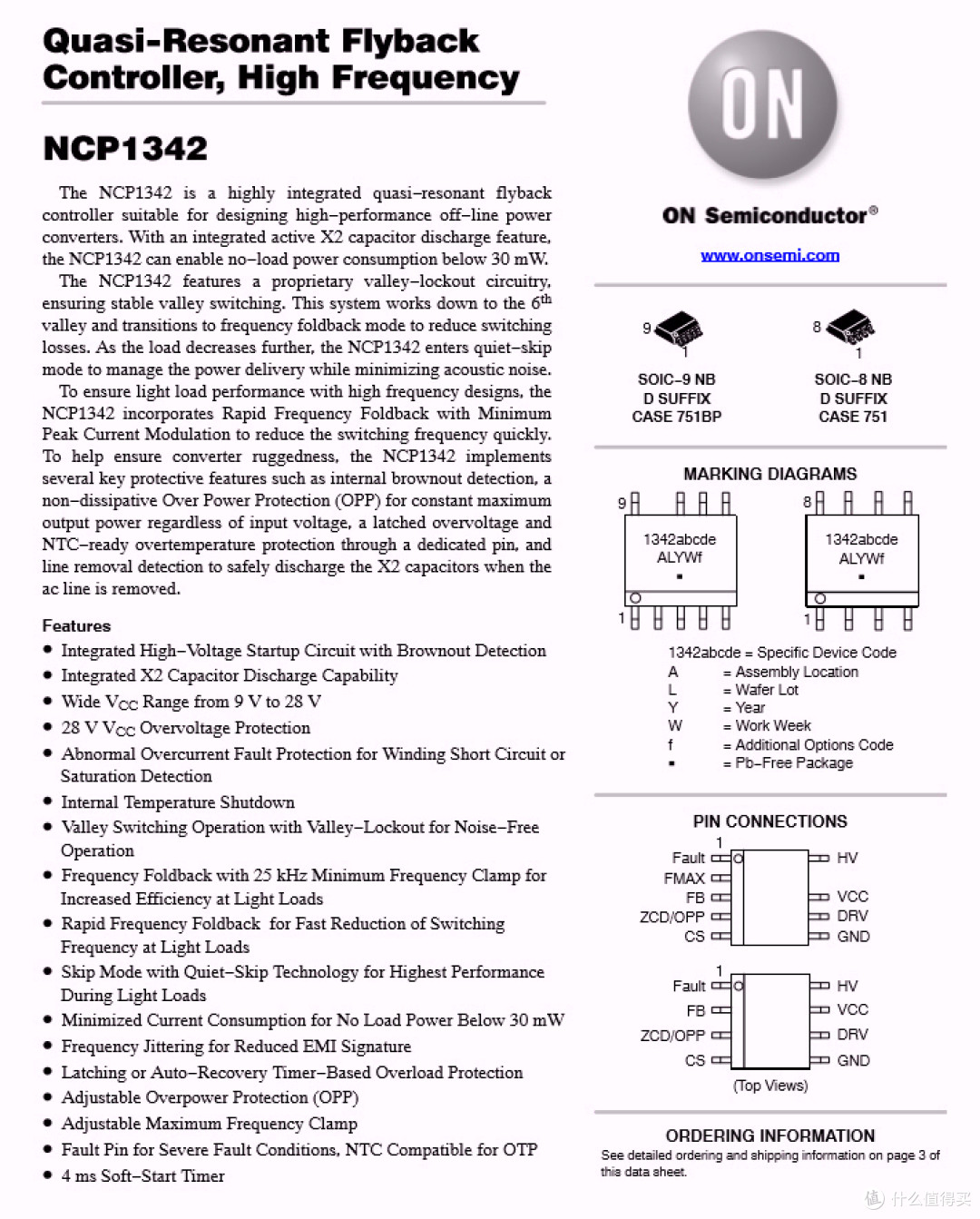

安森美NCP1342 详细资料。

充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有SlimQ 65W氮化镓USB PD快充充电器、品胜65W USB PD氮化镓充电器、爱否开物2C1A 65W PD氮化镓充电器和倍思65W 2C1A GaN氮化镓充电器等产品。

初级侧使用了来自英诺赛科的INN650D02氮化镓开关管，这是一颗DFN8*8封装，耐压650V，内阻低至0.2Ω的GaN管，努比亚65W氘锋氮化镓充电器能保持玲珑身材的关键就在于此，和传统硅开关管相比，INN650D02的高频特性好，开关损耗小，散热性能强，完美的契合了未来手机PD快充对于大功率，小尺寸，高效率的痛点。

英诺赛科向充电头网透露，INN650D02是”InnoGaN“产品系列中的一员，该产品系列基于业界顶尖的8英寸硅基氮化镓晶圆工艺在珠海和苏州制造，是全球最早实现量产的先进制程氮化镓功率器件，8英寸硅基氮化镓晶圆的大规模商用也必将推动氮化镓快充的快速普及。

以上是英诺赛科 INN650D02 详细资料。通过拆解，充电头网了解到该氮化镓开关管还被飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W氮化镓快充充电器等产品采用。

变压器特写，侧面贴有信息标签。

主板次级侧上设有固态电容和协议IC等元器件，固态电容外有绝缘套管与初级隔离。

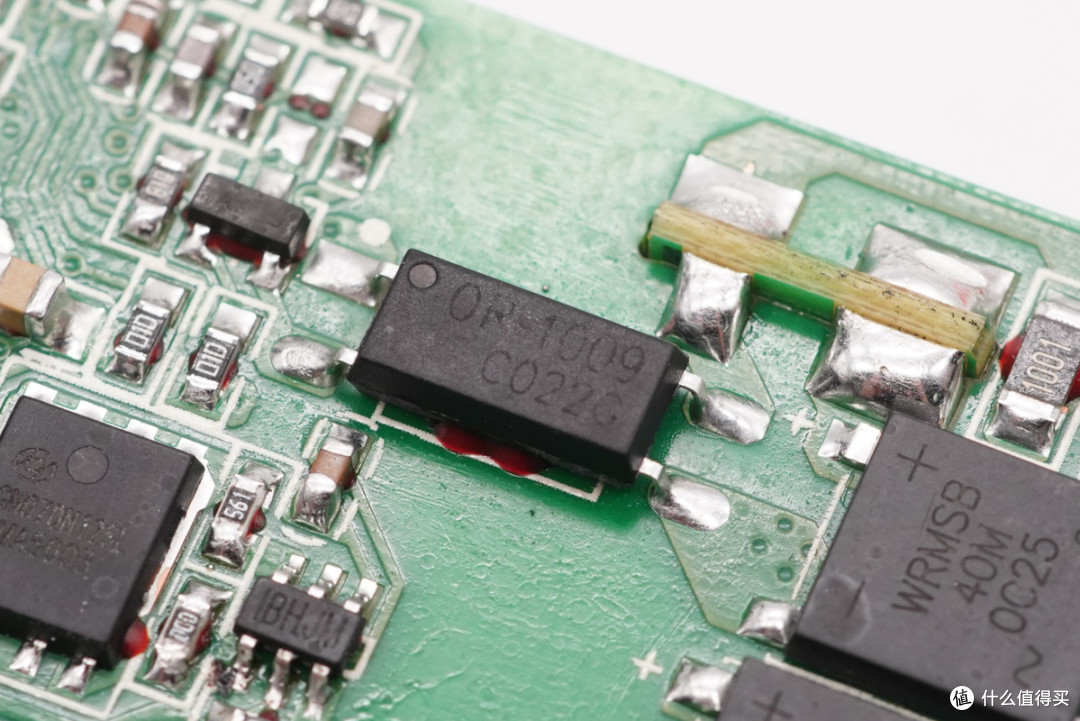

OR-1009光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

输出抗干扰蓝色Y电容，来自STE松田电子。

四川特锐祥科技股份有限公司的贴片式Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。

特锐祥贴片式Y电容详细资料信息。

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器和RAVPOWER 65W氮化镓充电器，此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

恒泰科HGN070N12SL次级同步整流MOS，NMOS，耐压120V，DFN5X6封装。

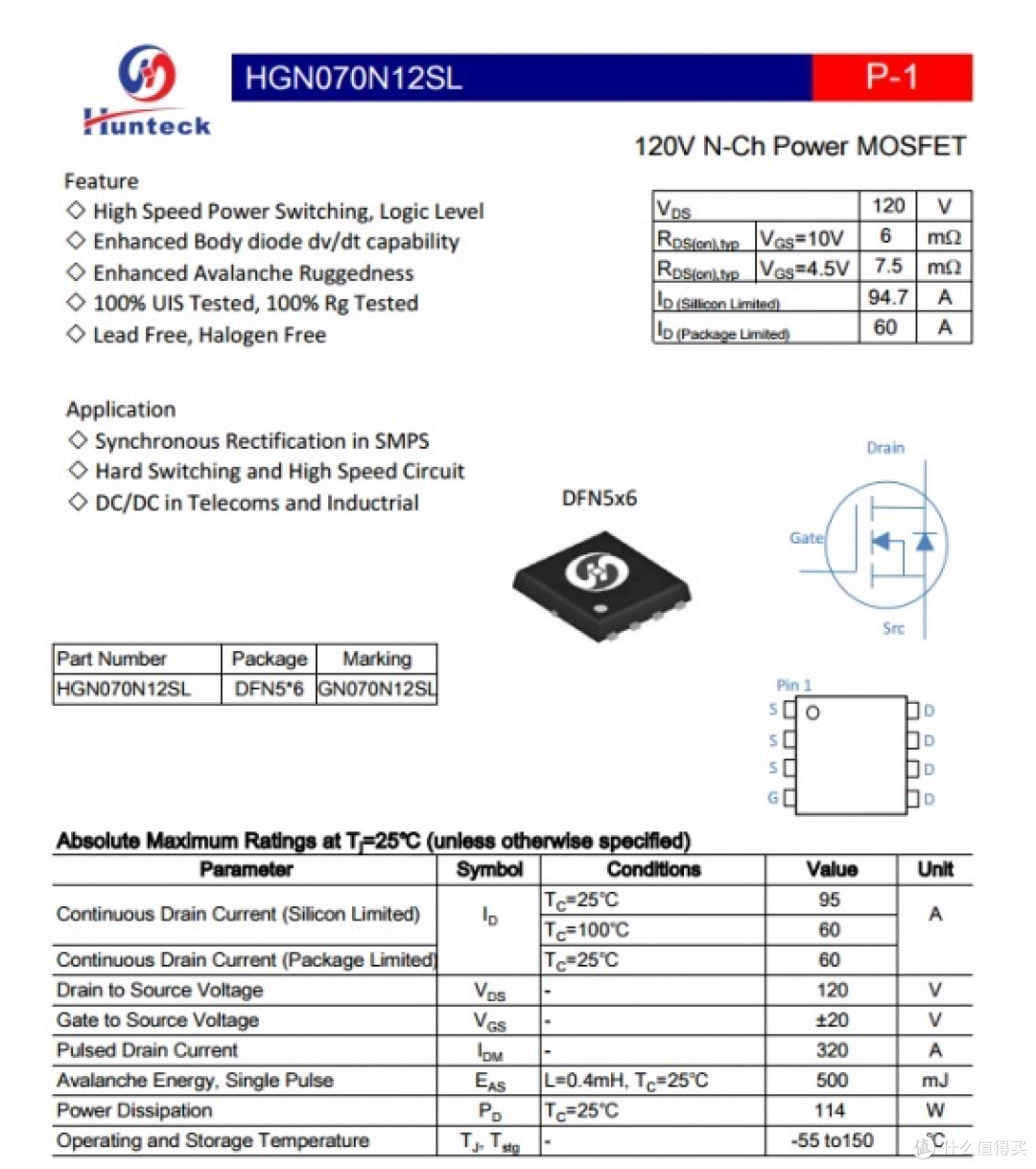

恒泰科HGN070N12SL资料信息。

固态电容外套绝缘管，规格为25V 330μF，永铭NPX系列固态电容。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户一致认可。

另一颗同步整流输出滤波固态电容规格为25V 560μF，同样外套绝缘管，两颗并联约900μF为输出滤波。

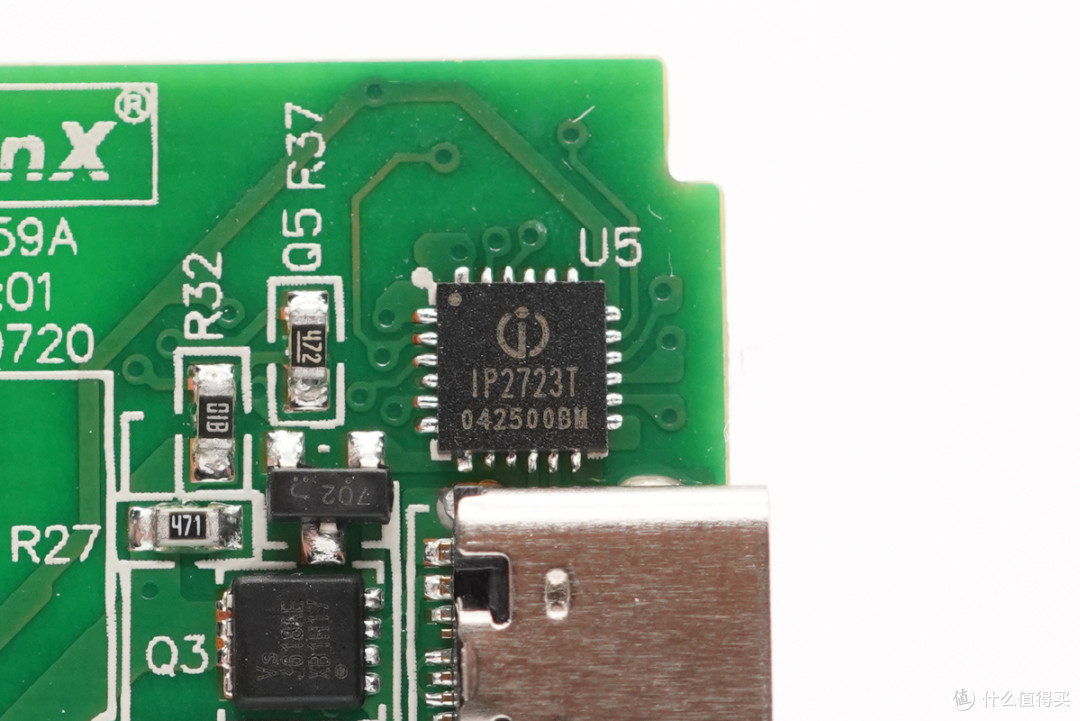

USB PD协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证。IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

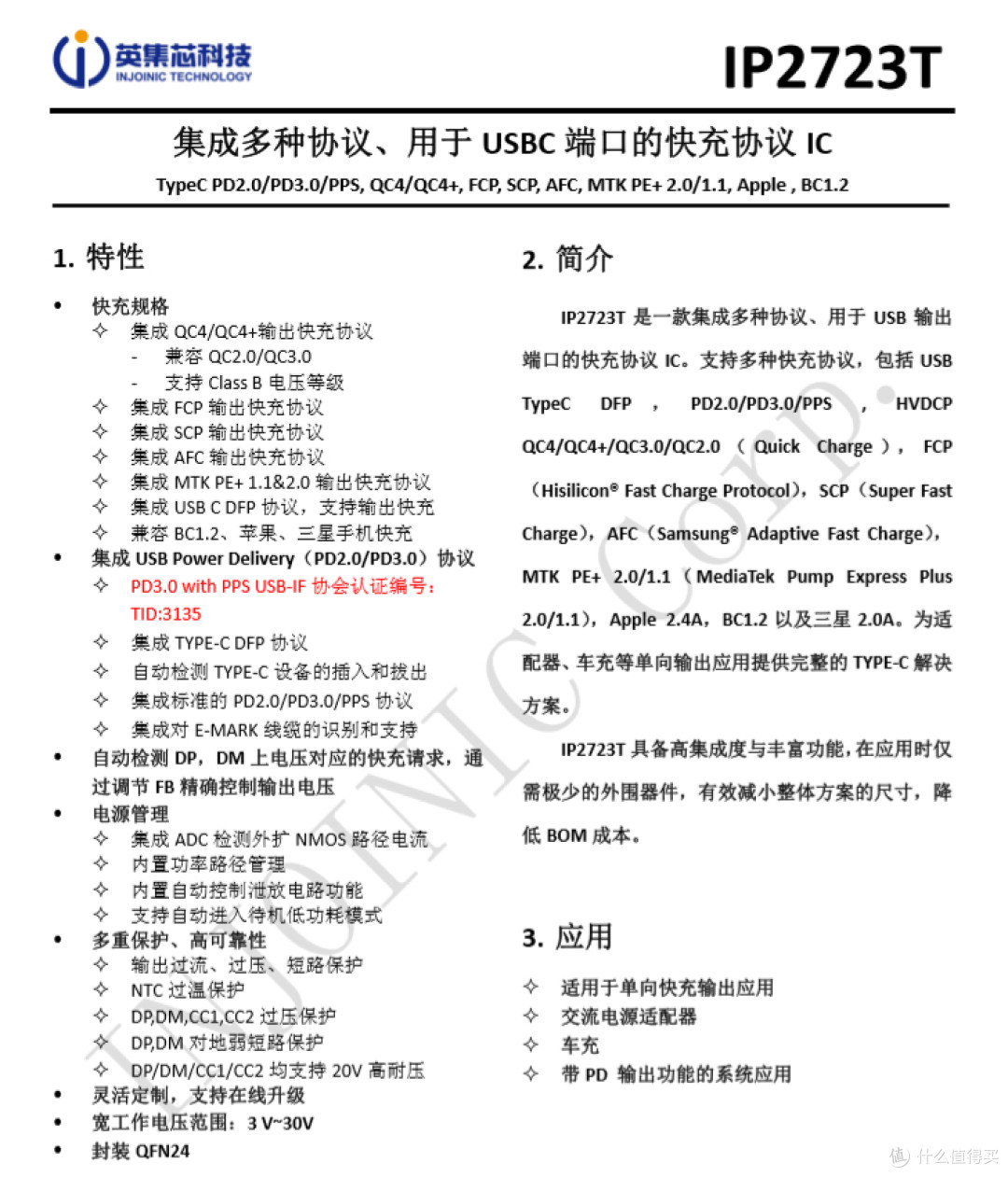

英集芯IP2723T资料信息。

USB-C口输出VBUS开关，采用威兆半导体的VS3618AE，NMOS，耐压30V，导阻6mΩ。

威兆VS3618AE资料信息。

USB-C母座特写，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

努比亚65W USB PD氘锋氮化镓快速充电器沿用典型的“氘锋系列”ID设计，银灰色机身加上“氘”字特征鲜明。USB-C口支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0和PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-11V/5A电压档位，整体兼容性很好。最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。

充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及MPS同步整流控制器MP6908A搭配恒泰柯MOS组成；最后由英集芯USB PD协议芯片IP2723T通过光耦反馈控制输出电压，输出采用永铭固态电容滤波。此外元器件打胶处理，并配有散热片和导热垫帮助散热，内部稳定性和散热性能有保证。
