拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

2020-04-05 14:27:49 0点赞 1收藏 0评论

魔方插座是近期热门的一类插座,它将传统的插线板重新立体设计大幅度缩小占地面积,因此受到广大消费者的喜爱。aigo最近推出了新国标魔方插座,并顺应快充潮流集成了2A1C PD快充输出模块,让魔方插座进化成PD魔方插座,下面我们就对这款产品进行拆解,看看其做工用料如何。

一、aigo魔方插座外观

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

浅灰色包装盒印有产品外观图,下方印有爱国者插座名称并标注了产品的四个卖点:新国标插孔、结构紧凑、小巧便携和USB+Type-C。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

打开包装盒,里面产品使用CPE磨砂袋保护,避免运输摩擦影响产品外观,同时还起到防尘作用。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

包装内含aigo PD魔方插座、说明书和合格证。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

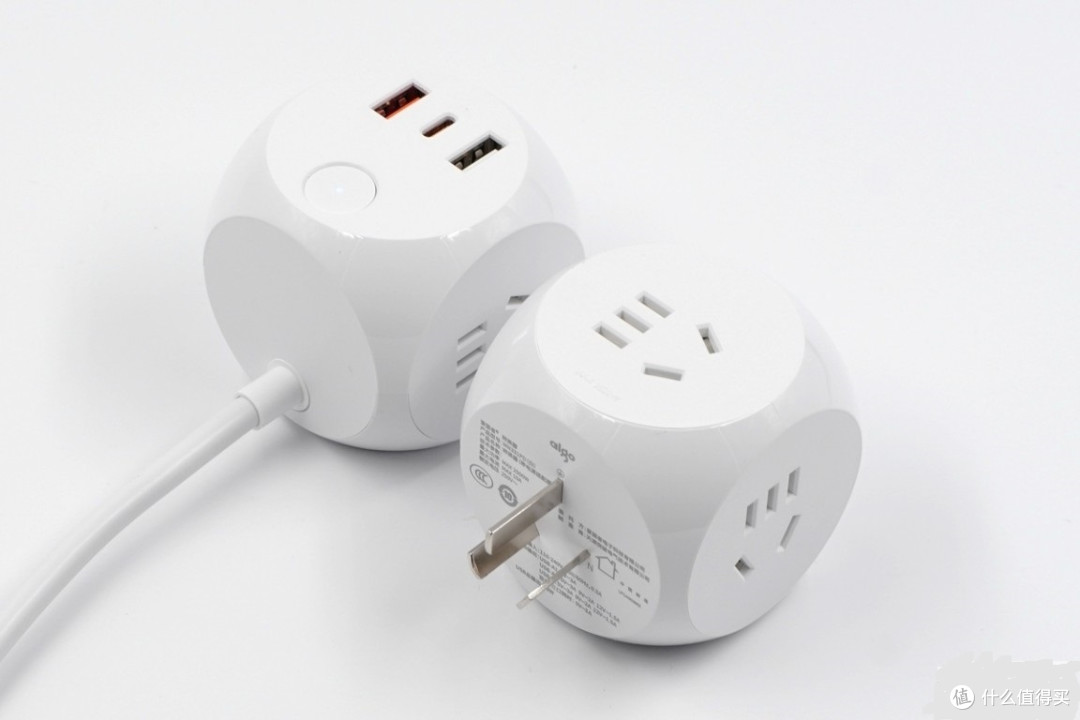

这款产品还分为有线和无线两种款式,有线版居家使用,无线版可携带出门,产品机身三围62mm x 62mm x 62mm,整体质量轻体积小,携带出门很方便。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

有线版PD快充魔方插座线缆使用魔术扎带捆绑整理,线缆长1.5米,并且做了抗弯折处理。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

三脚插头特写,规格为10A 250V,并且已经通过了3C认证。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

机身采用PC阻燃材质白色外壳,机身壳加入了中国圆灵感设计,在球体上切割出6个平面,正面以及两侧配有3+2位插孔,顶面配有USB接口和电源开关键。立体结构设计减少占地面积,让桌面更加整洁。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

机身底部标注产品参数信息,并且四角设计有凸齿,防止底部机身壳磨损

产品名称:延长线插座(带电源适配器)

产品型号:M0331PD(白)

产品长度:全长1.5m

技术参数:MAX 2500W,MAX10A,250V~

USB输入:110-240V~,50/60Hz,0.5A

USB输出:

USB-A1:5V3A

USB-A2:5V3A / 9V2A / 12V1.5A

USB-C:5V3A / 9V2A / 12V1.5A

双口/三口同时:5V3A

USB总输出:18W

委托商:爱国者电子科技有限公司

制造商:天津突破电气技术有限公司

魔方插座已经通过了3C认证。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

插座顶面配有2A1C三个USB输出接口,其中两个A口分别为白色胶芯和橘红色胶芯,方便用户区别。此外还有一个电源开关键,开关键中心位置有一颗工作指示灯,亮蓝光。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

使用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议,显示支持Apple 2.4A协议,此外没有检测到其它协议。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

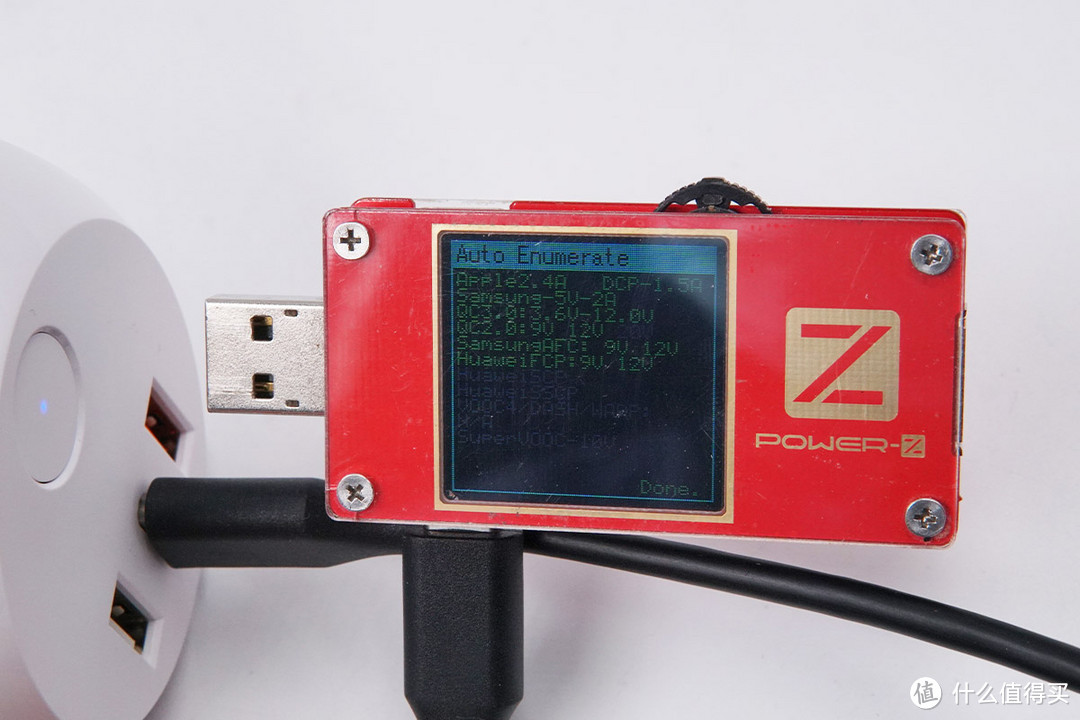

USB-A2接口支持Apple 2.4A、Samsung 5V/2A和USB-DCP协议,以及QC2.0/3.0、AFC、FCP多个快充协议。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

USB-C口输出协议和USB-A2接口的一样,同样支持Apple 2.4A、Samsung 5V/2A和1USB-DCP协议,以及QC2.0/3.0、AFC、FCP多个快充协议。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

除此之外,其PDO报文显示USB-C口还支持USB PD3.0快充标准,具备5V/3A、9V/2A、12V/1.5A三组固定电压档位以及3.3-5.9V/3A和3.3-11V/2A两组PPS电压档位。

二、aigo魔方插座拆解

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

顶部外壳在四角处采用卡扣进行封装,拆开后内部电源线尾端使用线卡和两颗螺丝固定,火零地线均焊接得很牢固,焊点饱满。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

拆掉螺丝可以看到线卡将电源线的塑料外皮挤压出三条凹槽,可见电源线尾端固定的非常牢固。线缆和PCB板之间有白色绝缘板隔离。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

取出PCB板,PCB板通过横穿在板子中间的不规则绝缘板以及背面塑料板边缘卡扣进行固定。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

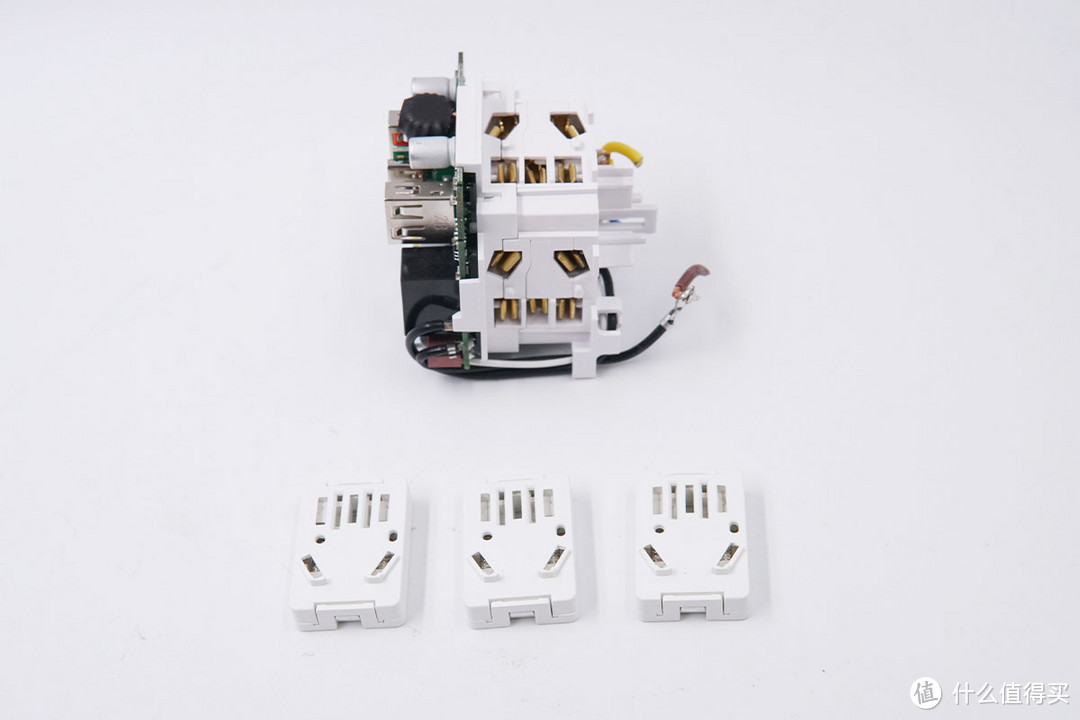

三块3+2安全门板之间也是通体卡扣进行封装固定。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

白色塑料壳上除了设计有隔离板之外,在平面上还有几个白色凸出小柱子,用来支撑PCB板。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PCB板正面一览,变压器打胶固定,中心位置焊接有Y电容、光耦、电源开关键、指示灯和PWM主控芯片供电电容。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

电源开关键特写,旁边的指示灯套有热缩管遮光。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

CT 1018光耦,横跨在初级和次级之间,用于初级次级通信,调节反馈输出电压。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

旁边的蓝色Y电容用于输出抗干扰。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PWM主控芯片供电电容特写。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

规格为50V 4.7μF。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

输入端上焊接有延时保险丝、NTC浪涌抑制电阻、初级滤波电解电容和工字电感。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

延时保险丝特写,规格为2A 250V。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

三颗电解电容一样都是AiSHi艾华电容,且规格均为400V 10μF,三颗并联总计30μF。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

工字电感特写,外套有热缩管。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PCB板侧面一览,变压器一侧的初级开关MOS一半被硅胶覆盖,另一侧是一颗次级同步整流芯片。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

初级开关MOS特写,采用的是士兰微SVF7N65C系列MOS管,7A、650V耐压。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

士兰SVF7N65C系列规格资料。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

次级同步整流芯片采用昂宝OB2004Ax,其内置NMOS,支持3-12V输出,集成度高。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

昂宝OB2004Ax 规格资料。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

变压器特写,顶部喷码有信息。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

板子另一侧焊接有继电器和几颗芯片。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

UC2633自动识别IC,用于USB-A口的自动识别。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

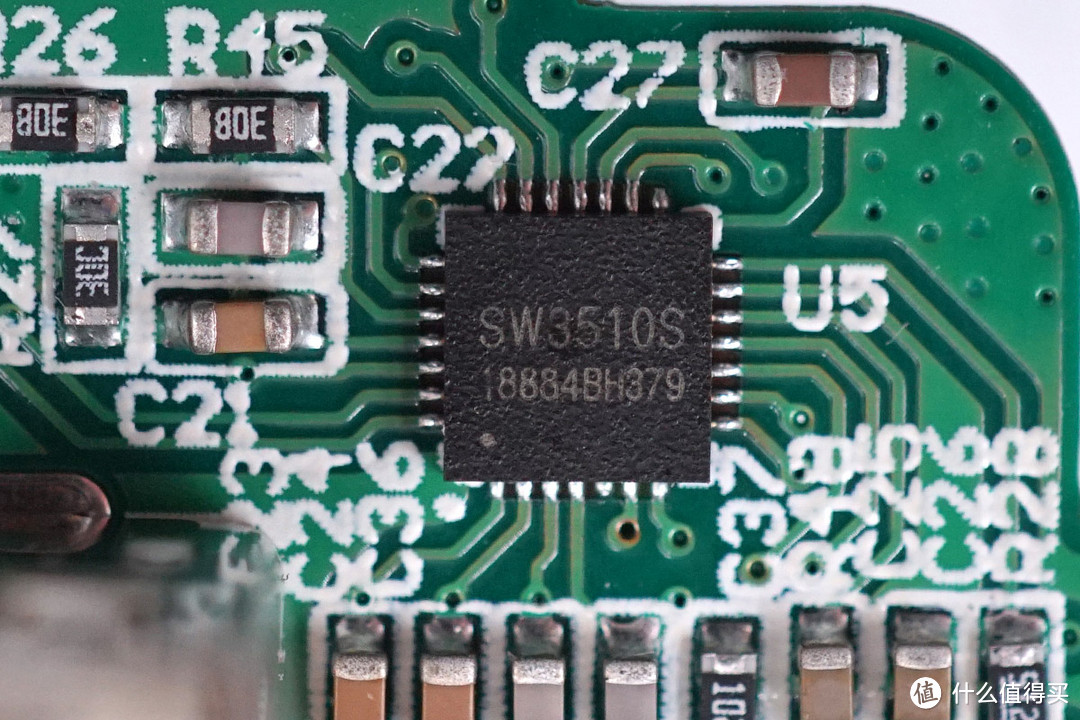

输出端采用珠海智融SW3510双输出同步整流降压芯片,这里作为USB-C口和USB-A2接口的降压控制和协议识别。SW3510内置有USB-C口识别及多种快充功能,芯片集成度高。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

智融SW3510是一款高集成度的多快充协议双口充电芯片,支持 A+C口任意口快充输出,支持双口独立限流。其集成了5A高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

黑色继电器特写,HF32FV-G触点规格为10A 250VAC,厦门宏发电力电器有限公司,用于转换器输出控制。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PCB板输出端上是两颗输出滤波固态电容和降压电感,两个USB-A母座垂直焊接在主控PCB板上,USB-C接口焊接在小PCB板上。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

VBUS开关管,型号RU30D20M2,NMOS,耐压30V,来自Ruichips锐骏半导体,用于两路快充端口分配,右侧是检流电阻,两路独立。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

锐骏RU30D20M2详细资料。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

输出滤波固态电容特写,规格为16V 470μF,万裕ULR系列。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

另一颗固态电容规格一样,且同样是万裕ULR系列。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

降压电感特写,外套有热缩管。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PCB板背面一览,初级次级之间有不规则镂空路线,用于放置隔离板。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

输入端ABS210整流桥。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

PWM主控芯片特写,昂宝 OB2368。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

丝印F659的IC,用于继电器开关控制。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

威兆半导体的双N MOS管,型号VS3622DB,耐压30V,由5V逻辑电压驱动,用于同步整流降压输出,双管集成性能提升。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

威兆VS3622DB规格资料。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

魔方插座的3+2插孔采用三层一体铜带设计,分别对应火线,零线,接地,铜带之间使用塑料板进行隔离和固定。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

全部拆开一览。

拆解报告:aigo 2A1C 18W PD快充魔方插座M0331PD(有线版)

全部拆解完毕,来张全家福。

充电头网拆解总结

aigo这款18W PD快充魔方插座全长1.5m,机身造型加入中国圆设计,机身很小可节省很多桌面空间,而且不用担心多个设备同时使用时的拥挤问题。USB-A2接口支持QC2.0/3.0、AFC、FCP多个快充协议,兼容性好,最大输出18W;USB-C支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位,支持18W PD快充。除了满足日常家用电器的用电需求之外,还能直接给手机等设备进行快充。

充电头网通过拆解发现,充电器部分采用了昂宝OB2368主控芯片以及同步整流芯片OB2004Ax,同时还采用了智融SW3510实现1A1C的智能快充输出控制,输出采用固态电容滤波,确保长期工作的可靠性。此外导线焊接牢固,PCB板中心横穿塑料板进行固定和隔离,AC交流插口采用一体铜带设计,相互之间也有塑料板隔离固定。
