Win XP复古玩具:BTplug私有云迷你主机入门

2020-03-25 15:40:28 38点赞 157收藏 58评论

本篇文章来自#大男孩的快乐#征稿活动。晒出你作为一个大男孩的快乐源泉,成功投稿可获得50金币奖励,更有三千元乐高大奖与达人Z计划专属权益等你拿哟~>活动详情戳这里<

创作立场声明:一台可运行WinXP的复古迷你小主机

简介

BTplug讯盒迷你主机是大约10年前我和几个朋友一起做的发烧产品,是体积小巧、耗电小于10W的迷你云服务器


外观展示

BTplug讯盒迷你云主机BTplug讯盒迷你云主机

当时的宣传彩页:

BTplug宣传页BTplug宣传页

右上角的logo通电后会发光哦~:

发光Logo发光Logo

   BTplug主板(10.1*7.9cm),及与树莓派主板的对比:

Win XP复古玩具:BTplug私有云迷你主机入门

Win XP复古玩具:BTplug私有云迷你主机入门

Win XP复古玩具:BTplug私有云迷你主机入门

Win XP复古玩具:BTplug私有云迷你主机入门

Win XP复古玩具:BTplug私有云迷你主机入门

Win XP复古玩具:BTplug私有云迷你主机入门

BTplug的主板比这几年流行的树莓派只稍微大一点点。BTplug与树莓派相比,主要区别在于处理器芯片采用了x86指令集的32位SoC,因此既支持Debian等Linux系统,又支持比较复古的Windows XP / XP Embedded / Win Server 2003操作系统。为了降低能耗和复杂度(从后来的应用结果看,是提升了使用复杂程度还是降低了,尚难定论),BTplug采用了无头Headless的迷你服务器设计,因此所有的软件系统都是支持远程访问及控制的,使用的Win XP版本都自带远程桌面功能。

BTplug基本硬件配置:
933MHz的x86 CPU
512MB DDR2内存
4个USB2.0接口
1个快速以太网口
电源输入:12V 2A


使用感受

鉴于ide接口的硬盘设备已经基本退出历史舞台,因此这次主要用U盘、usb硬盘来演示一下如何让我大XP系统通过BTplug的硬件支持重现人间。

第一步:到网上下载经典的镜像恢复软件Ghost,我用的是12.0精简集成版。

第二步:百度网盘下载BTplug可用的usb xp镜像,地址,提取码:jila。

第三步:用Ghost将镜像写入事先准备好的U盘或usb硬盘,强烈建议使用读写速度比较快的。

点击“OK”即可点击“OK”即可

选“Disk”->“From Image”选“Disk”->“From Image”

浏览到usb版本的xp镜像浏览到usb版本的xp镜像

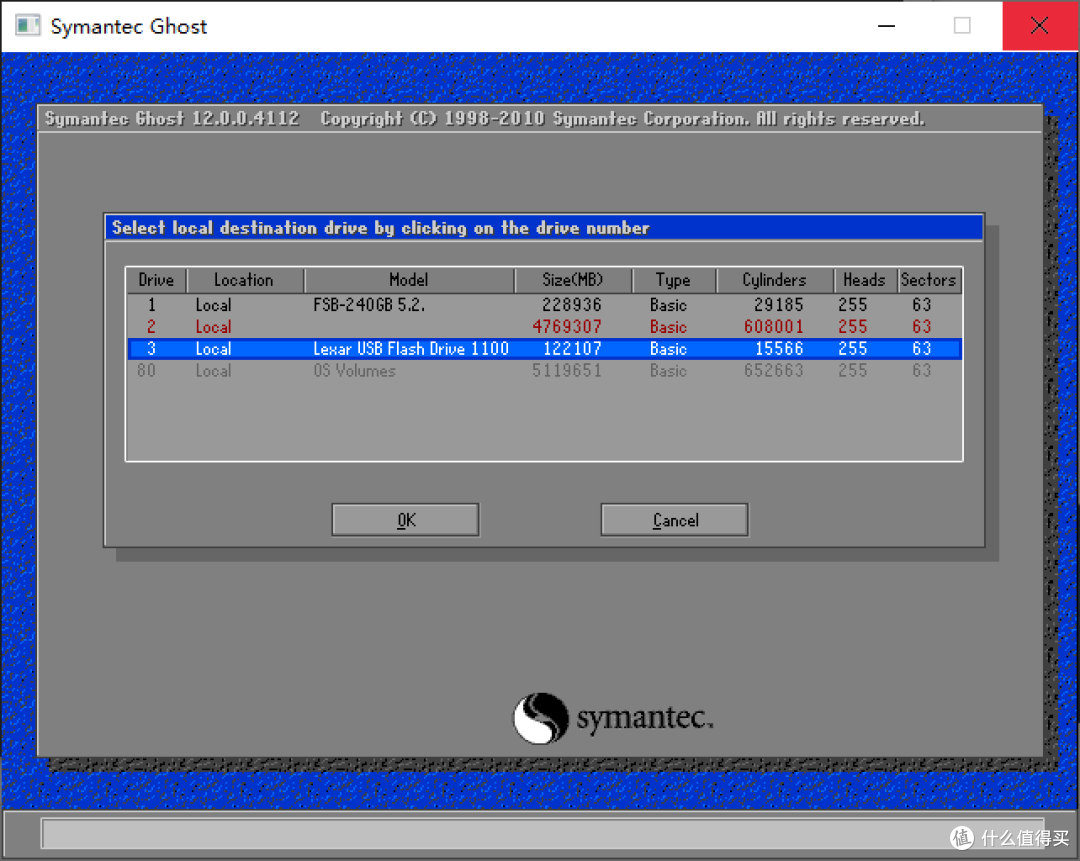

选中待写入的U盘盘符,千万别选错!选中待写入的U盘盘符,千万别选错!

选“No”选“No”

不用修改,点击“OK”不用修改,点击“OK”

点击“Yes”确认点击“Yes”确认

镜像恢复中镜像恢复中

点击“Continue”,退出Ghost即可点击“Continue”,退出Ghost即可

至此,BTplug启动盘制作完成。

第四步:设置路由器地址为192.168.0.1,并相应设置DHCP动态地址池。这样做是为了确保远程桌面客户端与BTplug处于同一网段。当然,使用网线直接连接PC与BTplug也可以,但如果BTplug不能上网的话,会影响它的工作。有的xp镜像未设置完整DNS服务器地址,完成下面的第七步以后参考如下截图设置(即添加114.114.114.114为备用DNS服务器):

备用DNS设置备用DNS设置

第五步:将启动盘插入BTplug的USB口,通过RJ45口连接路由器,并插入12V电源线,BTplug上电后自动开机并开始启动。

第六步:在客户端PC打开CMD命令行客户端,运行ping 192.168.0.123 -t命令,等待Windows XP启动成功:

ping命令ping命令

第七步:等待两三分钟后,在客户端PC按Windows+S键,搜索“远程桌面访问”应用。打开以后,输入BTplug的IP地址,开始远程访问BTplug上运行的WinXP吧!

默认用户名及密码:btuser/password默认用户名及密码:btuser/password

首次进入XP远程桌面首次进入XP远程桌面

XP提示发现几种新硬件,点击“确认”即可XP提示发现几种新硬件,点击“确认”即可

做任何改动后,一定要运行C盘根目录下的SAVE.BAT,系统自动重启做任何改动后,一定要运行C盘根目录下的SAVE.BAT,系统自动重启

第二次启动后的WinXP桌面第二次启动后的WinXP桌面

关机的话,可以调出任务管理器,选“关机”关机的话,可以调出任务管理器,选“关机”

总结

百度网盘里会放上网友写的“鼻涕擦”(BTplug的中文昵称)PDF使用手册,也欢迎大家在btplug贴吧里寻找相关资源。
