    家里面的八盘位NAS已经组建了一段时间了,目前也一直在稳定运行中,之前在家庭影院晒单文章中简单露过一次脸,这次来详细写一写,对于需要组建八盘位NAS的朋友们可以有一个小小的参考。


本篇目录

1、购买理由

2、外观&内部展示

3、使用感受

4、总结


1、购买理由

    作为一个资深电影爱好者,NAS最大的用途就是用来挂PT下载各种资源,顺便兼顾自己私有云服务,从2010年入手第一台群晖DS411开始,玩NAS一晃都快10年了,那时候买DS411真是咬牙买的,贵得一逼,那时候也不知道还有黑群晖这种存在啊。

当年的DS411,几年前就出给朋友继续发挥余热去了当年的DS411,几年前就出给朋友继续发挥余热去了

随着时间的推移DS411性能越来越不能满足我的需求了,主要是没有USB 3.0接口,需要给朋友拷贝电影数据的时候速度非常痛苦,前几年终于被我出给朋友发挥余热去了,进而入手了一台万由J1900平台的机器组建了黑群晖,硬盘是4块5T组成了RAID 5,可用空间15T,这几年运行也一直非常稳定,只是近年来都只下载蓝光原盘,硬盘空间基本塞满了,迫切需要扩充存储空间。

DS411和万由J1900平台黑群辉,两者也曾短暂共事过DS411和万由J1900平台黑群辉,两者也曾短暂共事过

    这次升级目标很明确,至少八盘位,我对性能要求也不高,我也不需要万兆,更加不会需要ssd缓存,我需要放在电视柜里面,所以机器体积不能太大,机箱也不能太难看。满足我要求的群晖型号是DS1819+,要价7000+,这价格我实在是接受不鸟啊,对不起,打扰了,我还是接着组建黑群晖吧。

Synology群晖DS1819+企业级服务器NAS网络云存储网盘家用DS1817+7950元天猫精选去购买

    因为之前也用的是万由的NAS机器,知道它家有台八盘位NAS机箱 NSC-810能满足我的要求,卧式设计,机器体积274*315*197mm,支持ITX主板,还有个型号是NSC-810A能支持到M-ATX主板,可以扩展两块PCI-E板卡,对于这个体积的NAS机箱来说非常难得,机箱价格是1398和1498元(810和810A),看上去价格好像有点高,问了下客服,这价格是自带了一个定制的海韵 350W静音1U服务器电源的,这个电源是80金牌认证,万由单卖价格是590元,再算上万由定制sata线和定制静音风扇,这样算下来机箱价格也可以接受了,就这个了吧。这个机箱没有天猫或者JD链接,需要的朋友直接淘宝搜万由 NSC-810,找官方店买吧。

淘宝网 - 淘!我喜欢万由 NSC-810s.taobao.com去看看

    主板选择了华擎的J3455-ITX,这块板在黑群晖里面点名率极高,ITX布局,4个SATA接口,做工用料也是棒棒哒,需要8个SATA接口的我,加一块支持群辉的4 口pci-e扩展卡就可以满足要求了,现在内存这么便宜,配个8G内存足够用了,全部东西加起来在2500元左右,完全满足我的预算需求。

华擎(ASRock)J3455-ITX主板(Intel - Apollo Lake)529元京东去购买看百科

    东西选好了,准备下单吧,咨询万由客服的时候忽然发现,他们竟然有组装完成的机器卖,用的就是我计划选定的这块华擎J3455-ITX主板,搭配金士顿8G内存,加了一块乐扩的4口sata扩展卡,整机官方2年质保,价格2780元,这个挺好啊,只比自己单买配件回来DIY贵了一点点,但是省心省力,还能享受官方质保,干脆直接买整机吧,和客服表明是万由老客户又给我少了80,最终2700包邮到手。

    机器买好了,还差硬盘,我之前NAS里面的4块5T还打算接着用,硬盘缺口还差4块,这才是需要花钱的地方啊,红盘和狼盘虽然稳定,但是价格都贵,最终综合考虑之后,选择了买2块6T企业级银河盘,再买2块亚马逊海外购的西数8T移动盘来拆机用。希捷的企业级银河盘价格和狼盘差距很小,但是有着远超狼盘的年度负载评级和平均无故障时间,还有更长的5年质保,5年内死命操,坏了找京东就行了,唯一的劣势可能就是噪音大点,我之前购买价格是1329元。西数8T移动盘在张大妈也是明星产品,拆出来基本都是企业级氦气降速盘,性价比极高,我当时买的时候到手价1100左右,现在入手低得多了。 移动硬盘拆机照片当时也没拍,我就不再补充了,所有硬盘都装进机器了,就不再单独拍图了。

银河盘对比狼盘参数,优势非常明显银河盘对比狼盘参数,优势非常明显

希捷(Seagate)6TB 256MB 7200RPM 企业级硬盘 SATA接口 希捷银河Exos 7E8系列(ST6000NM0115)1449元京东去购买看百科Western Digital 西部数据 Elements 8TB 便携式外置硬盘 3.5英寸 USB3.0972.96元亚马逊中国去购买看百科

 这里有篇很详细的西数移动盘杀鸡取盘作业,大家可以参考一下。

目前比较值的NAS仓库盘-西部数据 Elements 8TB外置硬盘 开箱拆解及简评5月22日起至6月30日,每日来#618学堂#(专题链接:PC端/APP端)参与互动,带你边学边买赚钱花,轻松玩懂618;本篇文章来自#老司机数据都这么存#话题征稿活动,分享存储方案,有机会赢取4TB移动硬盘和高性能U盘!第一届征稿活动已经结束,期待您继续关注#攒机爱好者#。前言▼NAS用到第三个年橙哥他爸| 63 评论61 收藏513查看详情



2、外观&内部展示

机器已经稳定运行几个月了,我就不拍伪开箱了,直接来组实拍图吧,等下拆开拍点细节图。

放在电视柜里面,机器后面就是交换机和UPS,看起来还是很和谐的,至少不丑放在电视柜里面,机器后面就是交换机和UPS,看起来还是很和谐的,至少不丑

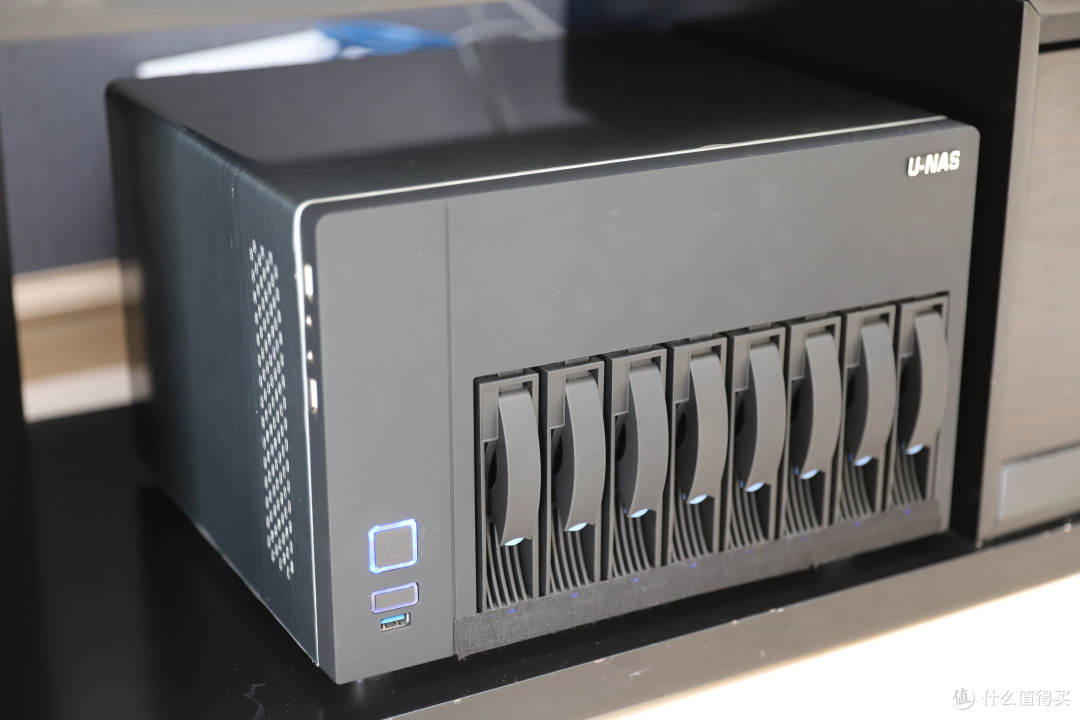

机器体积并不算大,最下面的硬盘灯被我用植绒胶布覆盖了,晚上看片时候再也不会晃眼睛了机器体积并不算大,最下面的硬盘灯被我用植绒胶布覆盖了,晚上看片时候再也不会晃眼睛了

前面板用的是类肤涂层,触感比较舒服,但是时间长了会变得黏黏的,新版本机箱据说已经改善了这个问题前面板用的是类肤涂层,触感比较舒服,但是时间长了会变得黏黏的,新版本机箱据说已经改善了这个问题

8块硬盘排排坐,前面板进风设计,散热倒是挺好的,可是时间一长会吸附灰尘8块硬盘排排坐,前面板进风设计,散热倒是挺好的,可是时间一长会吸附灰尘

这是背面图,我买的是810,不带A,只支持ITX主板,主板右置,电源在左上方这是背面图,我买的是810,不带A,只支持ITX主板,主板右置,电源在左上方

主板接口,插了一个SanDisk的酷豆U盘作为群晖引导,这个U盘非常小巧,简直就是黑群晖引导必备主板接口,插了一个SanDisk的酷豆U盘作为群晖引导,这个U盘非常小巧,简直就是黑群晖引导必备

一共5颗螺丝,拆掉就能拿掉顶盖一共5颗螺丝,拆掉就能拿掉顶盖

拿掉顶盖之后,左侧就是电源,主板竖直状态安装在右侧拿掉顶盖之后,左侧就是电源,主板竖直状态安装在右侧

电源上醒目的80plus金牌认证标志,350W的功率电源上醒目的80plus金牌认证标志,350W的功率

电源风扇上标注的说明,负载低于50%不会工作电源风扇上标注的说明,负载低于50%不会工作

主板竖直状态安装在右侧,背面做了绝缘处理主板竖直状态安装在右侧,背面做了绝缘处理

4口SATA扩展卡,安装在主板pci-e X1插槽上,可以看到定制SATA线很纤细4口SATA扩展卡,安装在主板pci-e X1插槽上,可以看到定制SATA线很纤细

这是主板的接线,两组机箱风扇合并为一组接入主板的风扇插座1位置,同时控制转速,下面还接了前置USB3.0接口这是主板的接线,两组机箱风扇合并为一组接入主板的风扇插座1位置,同时控制转速,下面还接了前置USB3.0接口

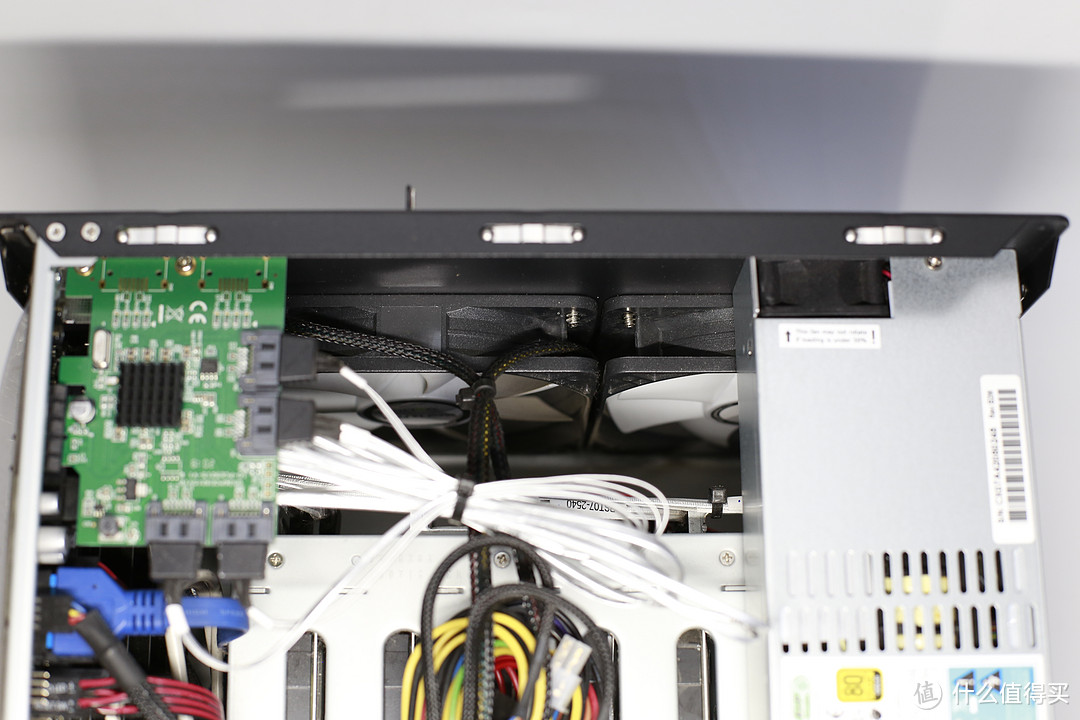

两个机箱风扇,线材覆盖了蛇皮网,两组风扇最终是合并为一个接口接入主板的两个机箱风扇,线材覆盖了蛇皮网,两组风扇最终是合并为一个接口接入主板的

这是背板的电源线,可以看到是采用了用了2个大D接口接入,供电能力没有问题这是背板的电源线,可以看到是采用了用了2个大D接口接入,供电能力没有问题

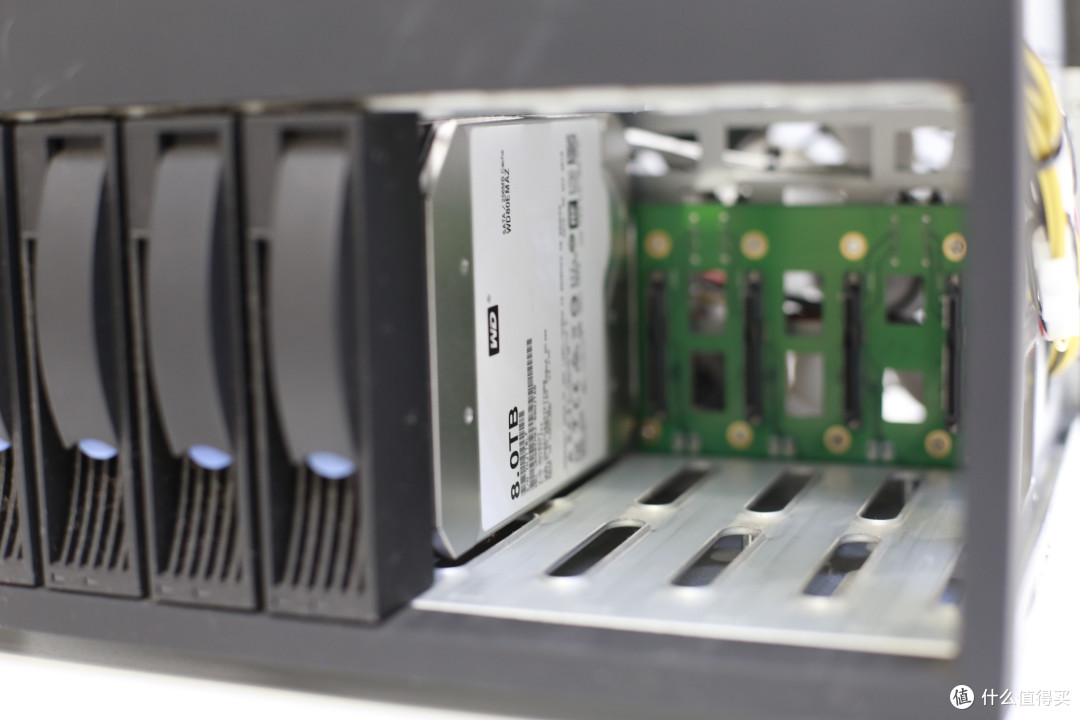

硬盘笼做工用料都很棒,所用钢材很厚实硬盘笼做工用料都很棒,所用钢材很厚实

背板做工也很好,下面有硬盘指示灯,通过抽取架下方的透明导光片设计,把指示灯引导到前面,透过背板可以看到后面就是机箱风扇背板做工也很好,下面有硬盘指示灯,通过抽取架下方的透明导光片设计,把指示灯引导到前面,透过背板可以看到后面就是机箱风扇

8块硬盘排排队8块硬盘排排队

西数8T移动盘,我遇到了3.3V电源保护问题,用3M电工胶布贴住了8、9、10三个金手指,正常使用西数8T移动盘,我遇到了3.3V电源保护问题,用3M电工胶布贴住了8、9、10三个金手指,正常使用

   从外至内看完了,可以看到这台机器做工用料还是非常棒的,设计也不错,但是我买的这个810机箱是不支持M-ATX主板的,如果需要用到更多扩展的M-ATX主板,建议加100块钱买810A。

3、使用感受

    机器是2月份买回来的,到手就装了6.1.7的黑群辉系统,把原来的4块硬盘塞进去,数据无缝对接,配置好所有设置,域名访问做好,目前已经稳定运行了4个月,几乎从未关过机。

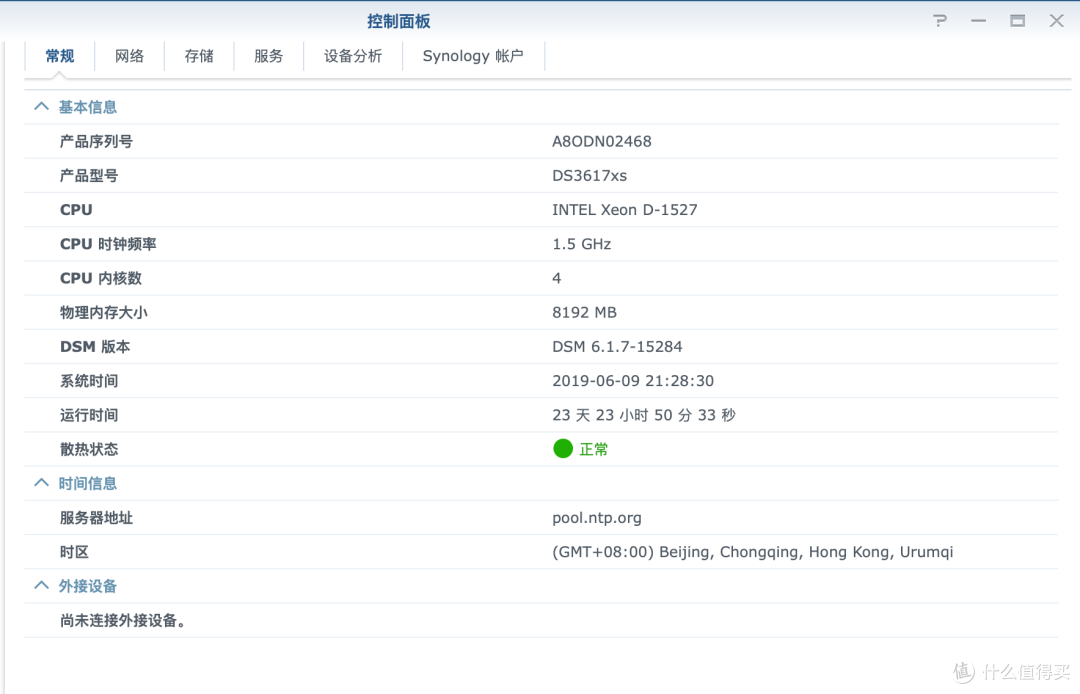

装了6.1.7系统,运行非常稳定装了6.1.7系统,运行非常稳定

    1、2号两块盘是银河盘,我组了raid 1,主要用来保存这10多年以来的各种照片和工作文件,以及电脑的time machine备份。3、4号来自于上面说的亚马逊全球购的8T西数移动硬盘,5-8号来自于早年间的亚马逊全球购5T希捷移动硬盘拆机盘,3-8号盘直接组的jbod,也就是合成一个大存储空间来用,主要用于存储电脑等不敏感数据,丢了也不心疼,重新下载就是了。

存储空间应该够用几年了存储空间应该够用几年了

    机器散热能力不错,我在BIOS里面把机箱风扇设置在50%左右的转速,风扇声音几乎听不到,只有硬盘读写的时候能听到硬盘读写的咔嚓声,硬盘读写声明显是盖过风扇声音的,海拔1900米,室温22度左右的情况下,8块硬盘的工作温度都在30度以内,楼主这里号称秋城,夏天家里面是不需要使用空调的,甚至我家连电风扇都没有,气候对需要散热的设备非常友好。

硬盘温度都在30度以内,非常健康的温度硬盘温度都在30度以内,非常健康的温度

    特别值得夸奖的就是这个海韵350W电源,真正做到极致静音,因为它负载低于50%电源风扇是不转的,而我这台NAS整机功耗全程都达不到它负载的50%,电源风扇除了开机瞬间,其他时间都是不转的,运行也非常稳定。我接了一个小米的智能插座给NAS用,可以实时查看功率,虽然不是非常准确,但是也有一定的参考性,硬盘不休眠时候整机功耗在65W左右,硬盘休眠的时候整机功耗只有22W,只有硬盘同时加电启动瞬间功率有120W左右,长期统计下来平均每天1度电左右。

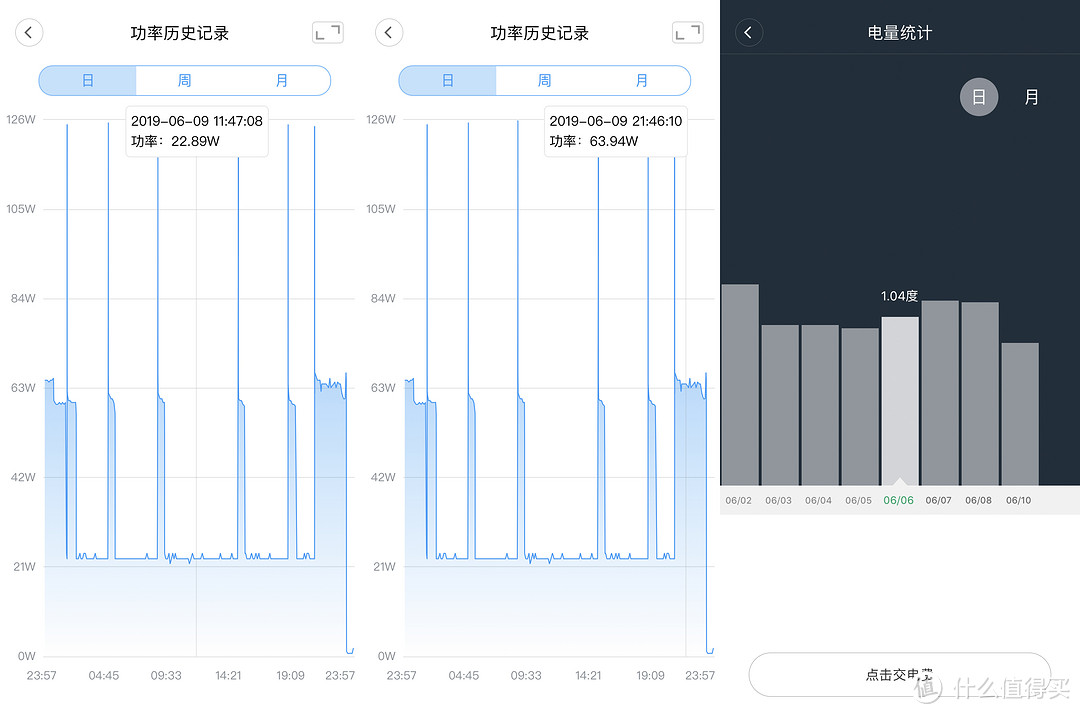

硬盘休眠功耗只有22W左右,硬盘读写功耗65W左右,平均每天1度电硬盘休眠功耗只有22W左右,硬盘读写功耗65W左右,平均每天1度电


4、总结

    最后来做一个小总结,万由810这个八盘位机箱虽然价格稍微贵了点,但是搭配的海韵电源非常棒,机箱做工用料也属于优秀的水平,而且机箱外观也还不错的,至少不丑,完全对得起1498这个价格。

    作为一台八盘位NAS整机而言,万由给出的这个解决方案也是非常完善和稳定的,用同配置群晖三分之一的价格,达成了几乎差不都的性能,性价比真的非常高。

    说说缺点,还是价格,如果是对NAS颜值没有要求,而且能找到地方安放机架式服务器机箱,某鱼上可以选择的机器就太多了,而且价格简直就是白菜价啊,想要多少盘位都能满足你要求。

    本文只介绍了硬件部分,下篇软件篇,会详细介绍黑群晖安装设置过程,特别是利用域名远程连接的方法。
