碎纸片卷进显卡风扇轴承?!WD40防锈液+小牙签完美解决咆哮风扇

2019-12-04 13:20:19 10点赞 23收藏 20评论

本文来自 #神优化宝典# 征稿活动。各路数码产品都存在可优化空间,折腾改造方法五花八门,不乏化腐朽为神奇的神优化!分享你的优化方案,帮助广大值友解决同类问题,参与投稿活动赢大奖,>点击了解详情<

创作立场声明:10月底在博客发的文章,之前值友在评论区提问显卡风扇如何维护,所以张大妈这里再发一次。

这是一篇“非典型”的:显卡风扇维护教程

话说数码君和队友吃鸡,打了一个小时的时候,突然听到机箱里传来巨大的刮擦声!


就这么说吧,那声音就像是干树叶子被铲子刮擦的声音一样!就这么说吧,那声音就像是干树叶子被铲子刮擦的声音一样!

然后那场鸡肯定是没吃到了,我整个人都不好了啊!电脑是H110i的一体水,所有的风扇都做好放刮擦了(钢网或螺丝借位),这个噪音从何而来?赶紧打开机箱,顺着声音进去,尼玛!显卡风扇爆炸了啊!



就是它突然传出的噪音!!!就是它突然传出的噪音!!!

用着好好的,为毛突然就这个德行了?仔细检查了一下,发现并没有什么东西刮擦到扇叶啊!这就太特么神奇了!退出游戏之后,回到桌面,很神奇的是,风扇依旧在转,但是噪音突然有没有了!



使用海盗船LINK软件检测发现,1200~1500转速时,噪音爆炸!使用海盗船LINK软件检测发现,1200~1500转速时,噪音爆炸!

打开海盗船的温度监控软件,配合鲁大师显卡测试之后发现,显卡转速在1200~1500的高转速时,这个噪音就出现了,但转速一旦掉到1100以内,又特么安静的像一个睡着的孩子!昨晚太晚了,天黑不方便拆解,所以关机等到今天在折腾。


数码君解决风扇噪音的方案还是很多的,明日再战~数码君解决风扇噪音的方案还是很多的,明日再战~

反正这事儿无非两个路子,一个是换风扇,一个是换轴承,估计没别的可能性了。

好了,现在是第二天。

上午先搞定宜博EHS902眼镜蛇的车牌,然后关机拆显卡。刚好手上各种备用风扇一大堆,折腾一下就不信搞不定你~


话不多说,开拆吧!话不多说,开拆吧!

方案一:替换风扇法

这张矿卡体质一流,而且原厂标签也在,从来没拆过,成色也可以,玩了好几天了,昨晚突然出现这个状况,让我很是意外,最基本方案就是换风扇解决,一劳永逸。


显卡拆出来,准备解决风扇噪音问题显卡拆出来,准备解决风扇噪音问题

刚好手上还一堆显卡风扇,4Pin扇头多的是刚好手上还一堆显卡风扇,4Pin扇头多的是

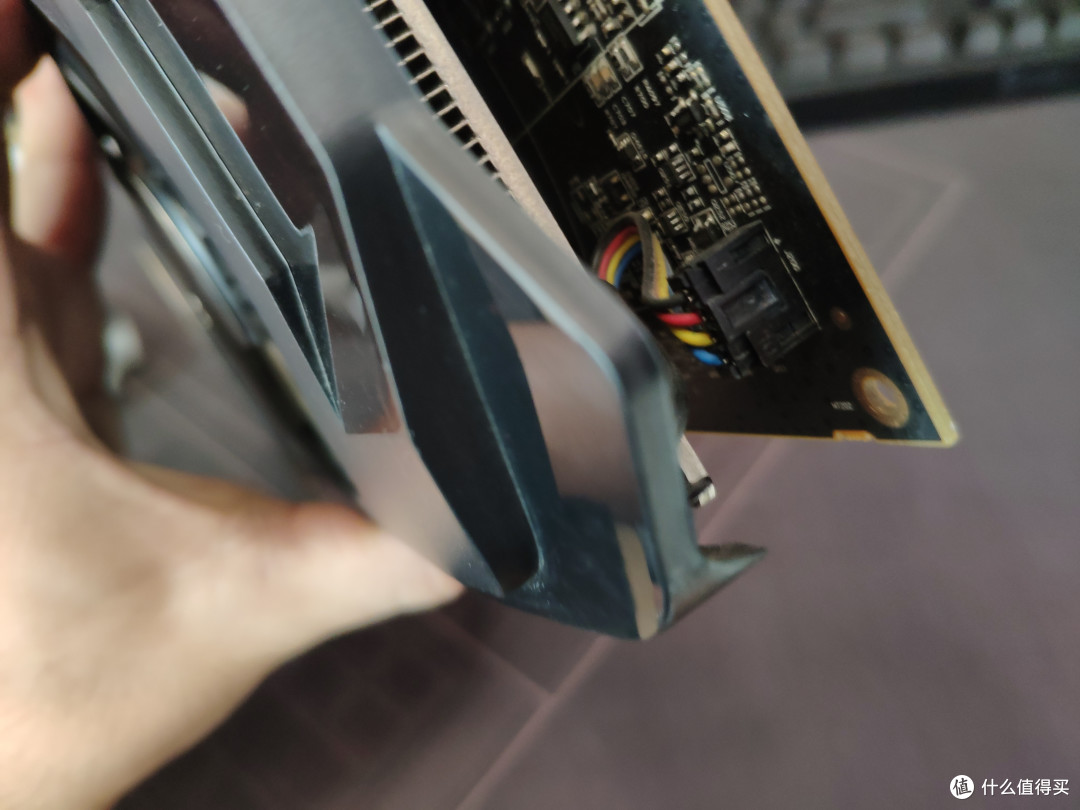

先确认一下风扇电源接口类型,基本都是通用的PWM的先确认一下风扇电源接口类型,基本都是通用的PWM的

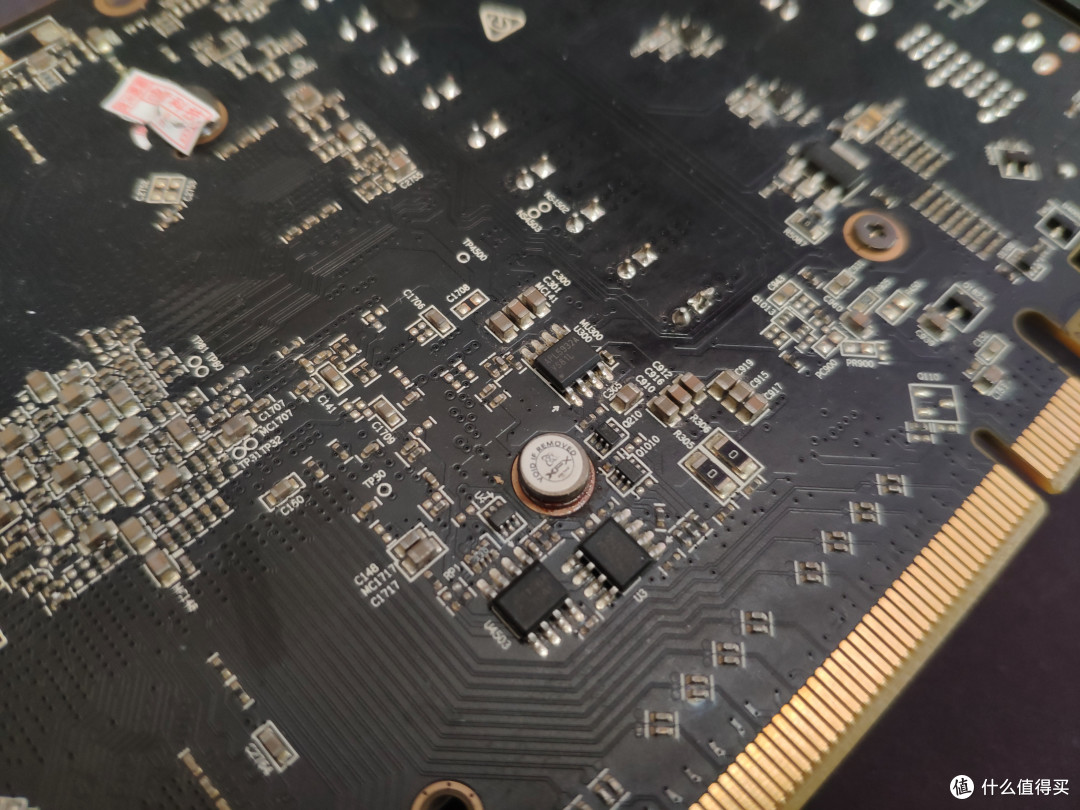

原厂标签都在啊,这次是不得不拆了原厂标签都在啊,这次是不得不拆了

三下五除二,6颗螺丝拆掉搞定三下五除二,6颗螺丝拆掉搞定

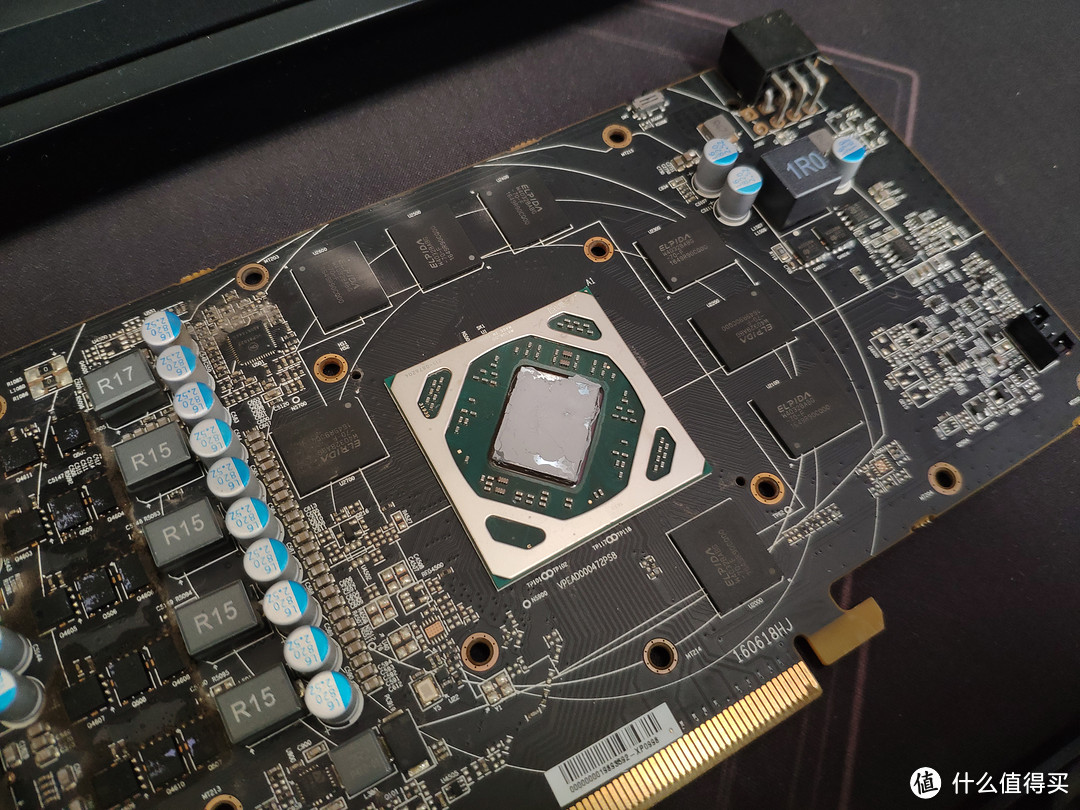

就这点儿灰!?!?exo me???就这点儿灰!?!?exo me???



设为头图

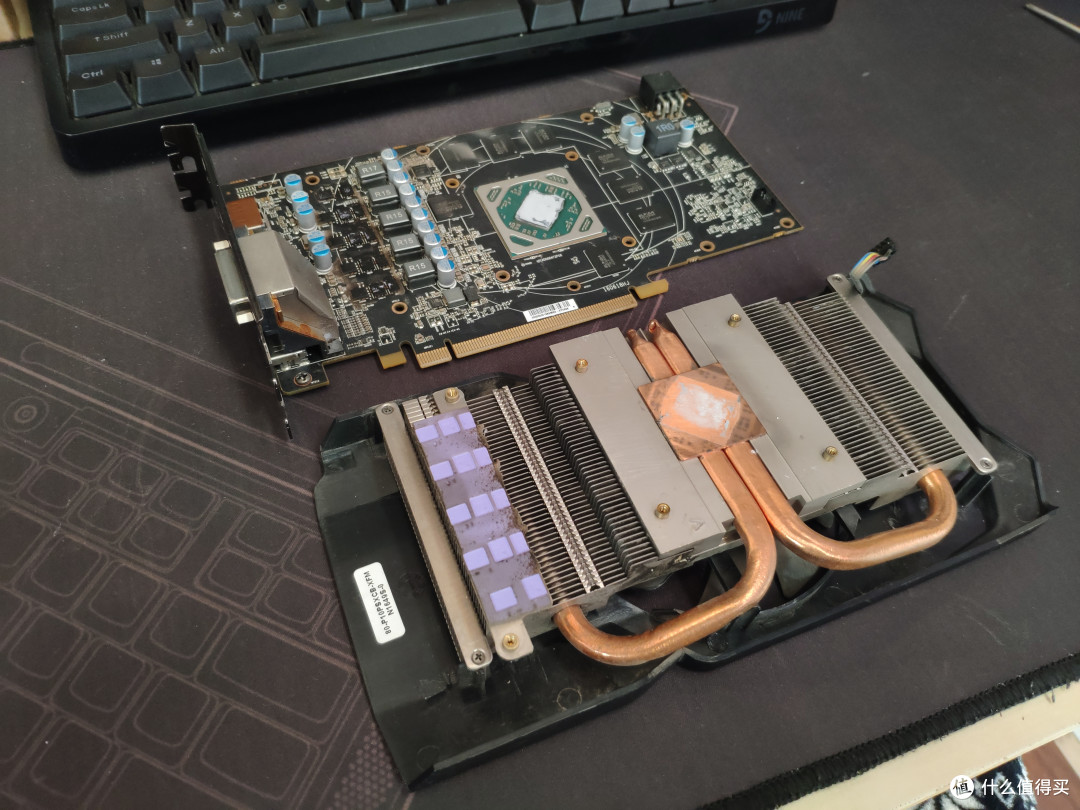

卧槽,这矿卡成色有毒吧?卧槽,这矿卡成色有毒吧?



GPU上用的是固态相变型硅脂,长效款,像是莱尔德Laird的产品GPU上用的是固态相变型硅脂,长效款,像是莱尔德Laird的产品

拆都拆了,顺手把显卡弄干净舒爽点吧拆都拆了,顺手把显卡弄干净舒爽点吧

小刷子刷刷,焕然一新小刷子刷刷,焕然一新

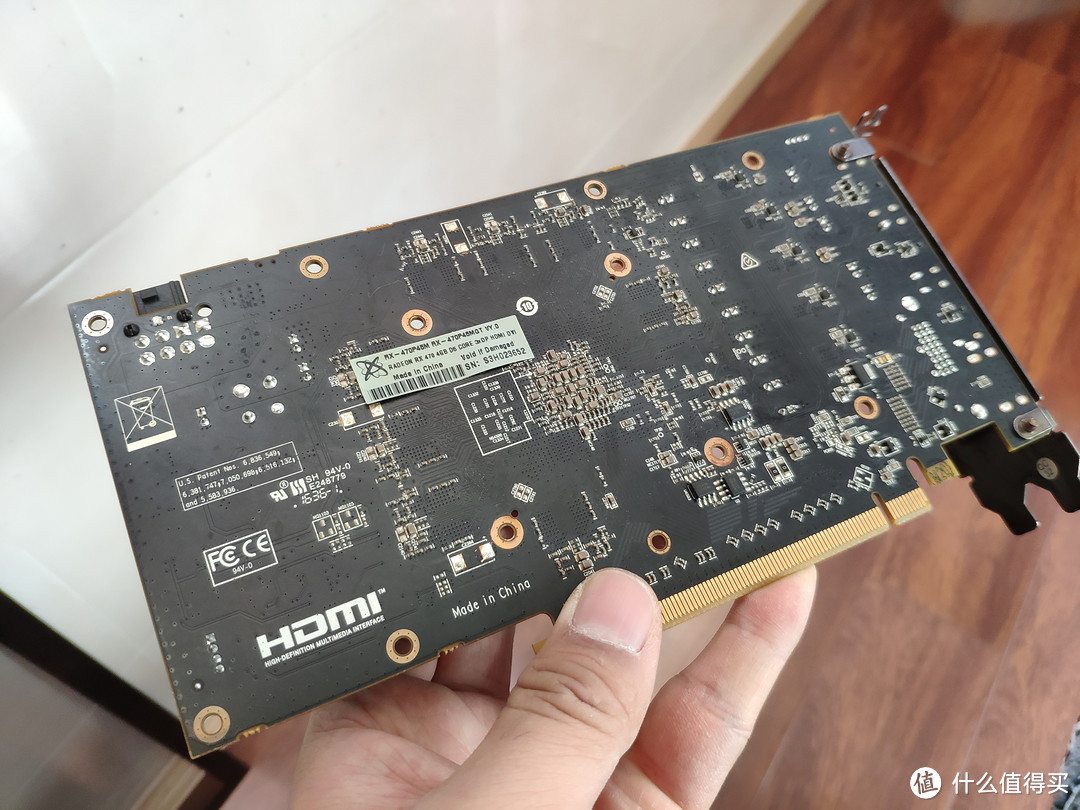

正反面都算一流成色,稍微收拾下就OK正反面都算一流成色,稍微收拾下就OK

接下来还得拆散热器,不拆散热器换不了风扇。


风扇罩用四颗螺丝把散热器固定在一起,拆掉即可风扇罩用四颗螺丝把散热器固定在一起,拆掉即可

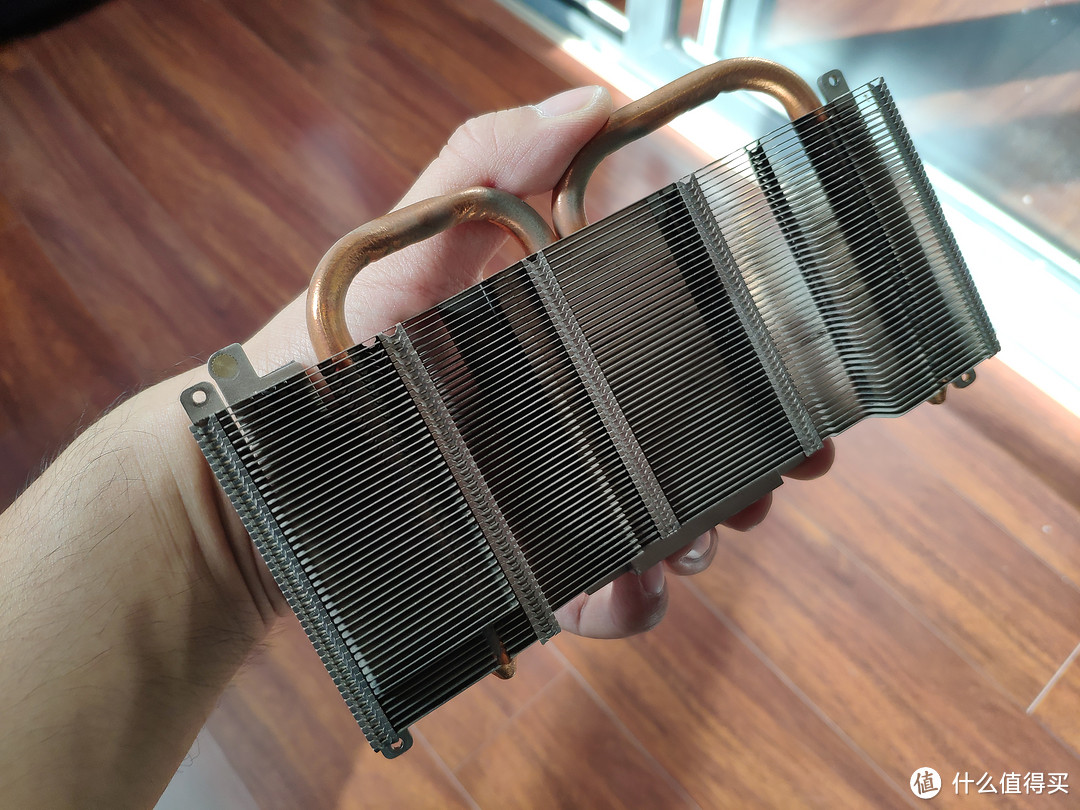

散热片也非常干净啊,积灰而已,这个程度就不水洗了散热片也非常干净啊,积灰而已,这个程度就不水洗了

风扇罩擦干净放一边待用风扇罩擦干净放一边待用

然后就是看看风扇是否匹配了。一般来说,各家显卡厂商都会用自己的扇叶固定方案,不兼容的情况还是有的,比如下面这样(╯‵□′)╯︵┻━┻:

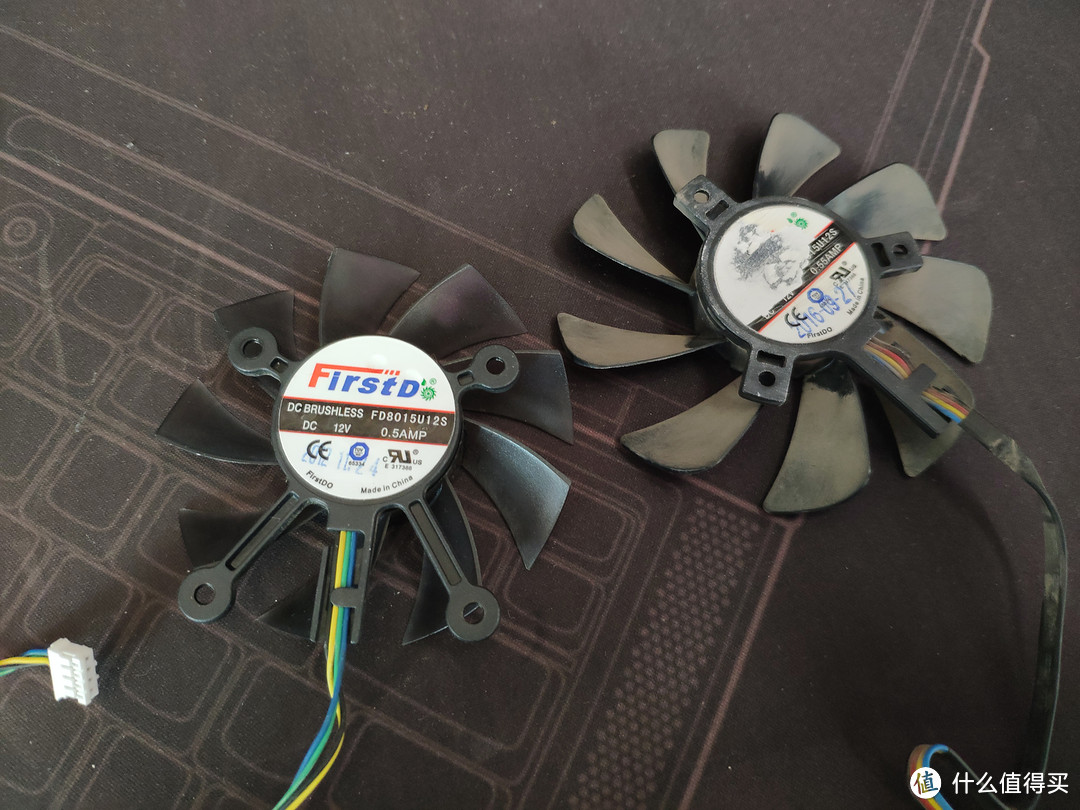

华硕这个扇叶尺寸小一圈倒罢了,风扇也是同品牌的,但特么支架差了十万八千里华硕这个扇叶尺寸小一圈倒罢了,风扇也是同品牌的,但特么支架差了十万八千里

这个倒不担心,三爪风扇多的是,还有几个拿过来瞅瞅:



三爪,风扇口径一致,感觉有戏啊~三爪,风扇口径一致,感觉有戏啊~

大概贴上去对比了一下,感觉孔径问题不大,

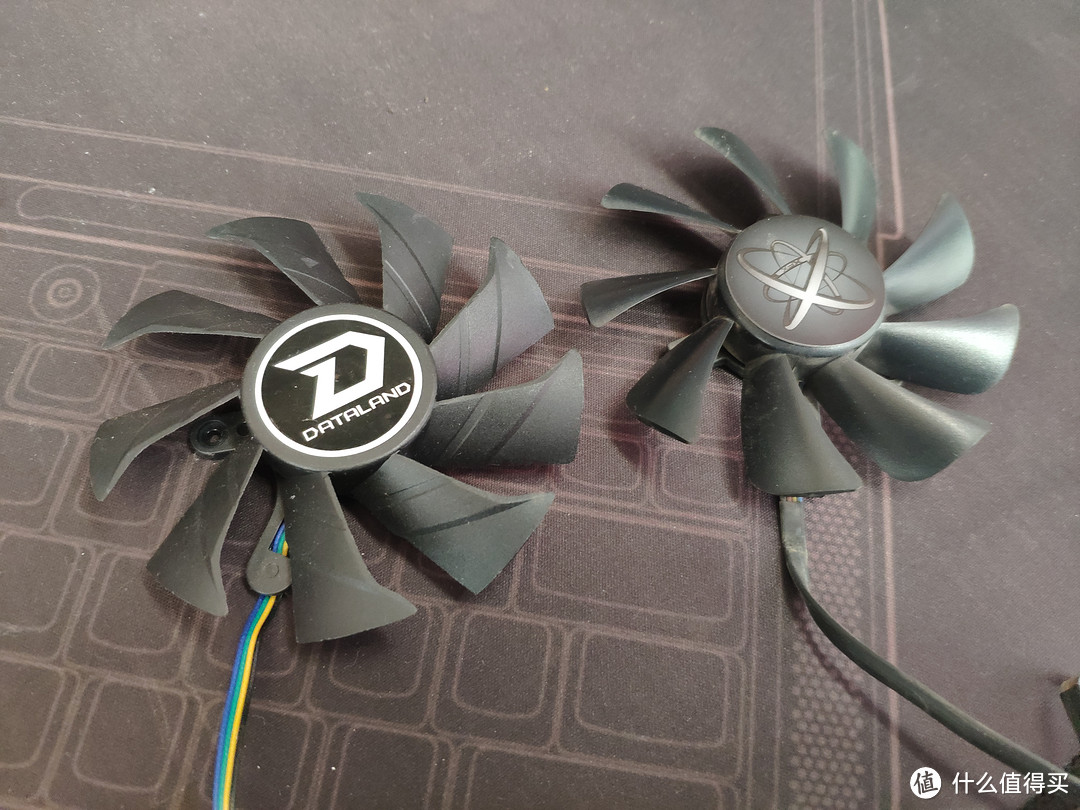

感觉差不多哈~感觉差不多哈~

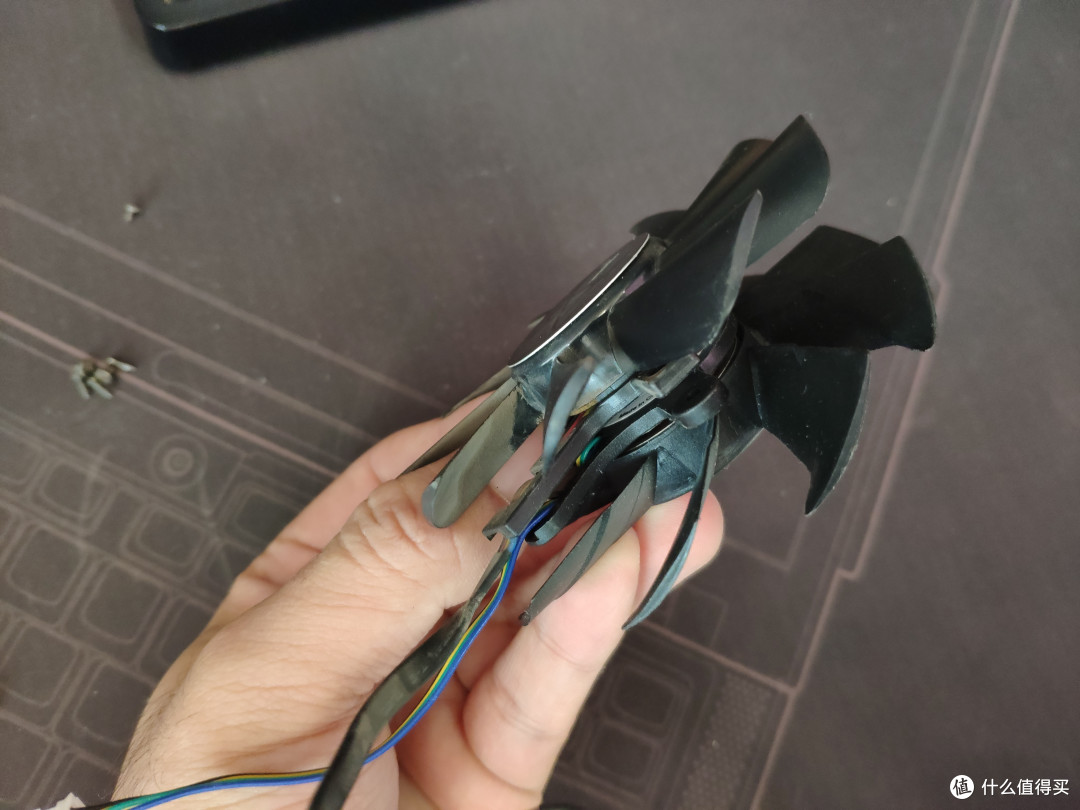

这个风扇是迪兰的全新扇头,品牌型号规格也和这个XFX的差不多这个风扇是迪兰的全新扇头,品牌型号规格也和这个XFX的差不多

电源线插头也完全一致,电源线插头也完全一致,

惊现噪音来源罪案现场!!

看到这里,我貌似找到了风扇噪音的来源所在:风扇底部的铭牌贴纸彻底风华干裂了,大块的碎片已经消失不见,非常有可能是被风扇负压吸进轴承里引起了噪音。



反正新的风扇也准备好了,先试试能不能直接换上,我也懒得弄个破风扇拆半天,太麻烦~反正新的风扇也准备好了,先试试能不能直接换上,我也懒得弄个破风扇拆半天,太麻烦~


迪兰这个品牌都一样,哈哈迪兰这个品牌都一样,哈哈


哈哈哈,迪兰的风扇配XFX的显卡,这种场景为何毫无违和感!?哈哈哈,迪兰的风扇配XFX的显卡,这种场景为何毫无违和感!?

然而,我又想多了!(╯‵□′)╯︵┻━┻!!!碎纸片卷进显卡风扇轴承?!WD40防锈液+小牙签完美解决咆哮风扇

本以为上好螺丝就能搞定的,结果现实再次打脸:

  • 迪兰的三爪扇叶底座长了3mm;

  • 螺丝孔位对不上;

  • XFX三爪底座是方头,迪兰三爪底座是圆头;

  • 总结一下就是:装!!!不!!!上!!!



... ...... ...

绝望中,只能再从这个坏风扇身上下手了!

内心无处安放的数码君,心中已经做好再买个新风扇的准备了,特么至少2~30块钱啊卧槽!但是,这个破风扇昨晚之前一直好好的,突然有噪音不太可能是轴体老化磨损,和这个碎掉的贴纸还是有关系的,破罐子破摔,拆吧!



先把这个破掉的贴纸撕开,看看什么情况先把这个破掉的贴纸撕开,看看什么情况

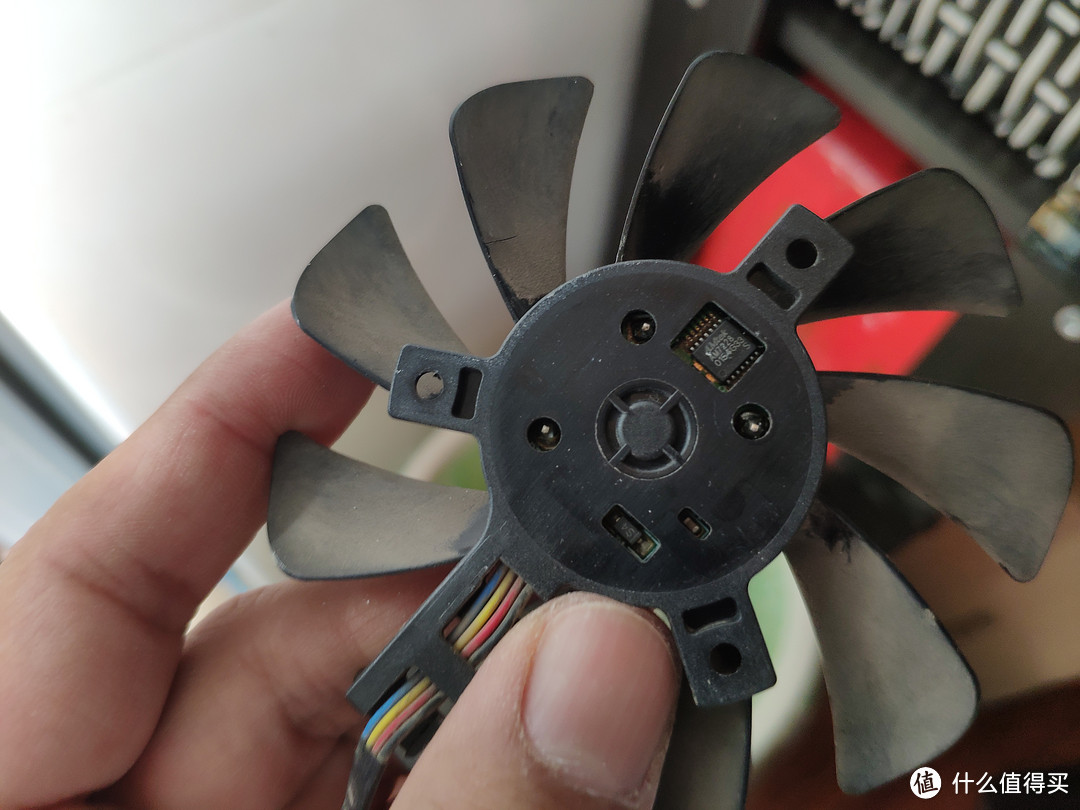

额,直插式轴承,底下没有风扇扣环额,直插式轴承,底下没有风扇扣环

直接把扇头拔下来,磁环里面各种黑白碎渣啊,初步断定是碎纸片残骸!直接把扇头拔下来,磁环里面各种黑白碎渣啊,初步断定是碎纸片残骸!

打开扇头和轴体之后,粗略检查了一下,破碎的纸片残留在磁环扇腔里,但是磁环里面的随渣滓不可能引起这么大的噪音,必然是有杂质进入轴体内部了!

解决方案,牙签+WD40多功能防锈润滑剂!

初步确诊之后,拿出这瓶张大妈¥3块9包邮的国产山寨版WD40,嗨,死马当活马医吧~

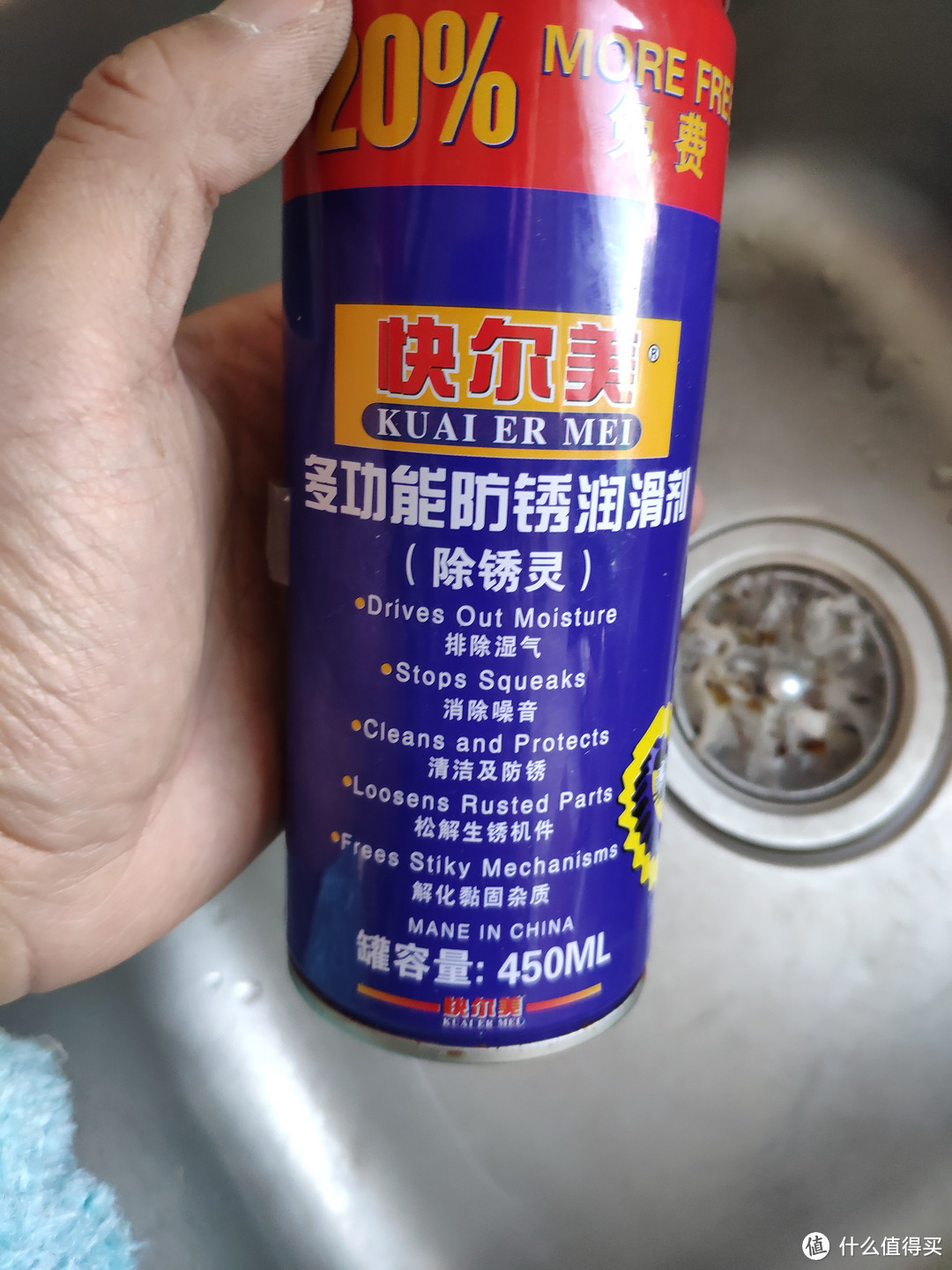

防锈润滑,居家必备防锈润滑,居家必备

这里面肯定有碎渣子!WD40是高压气体喷雾,希望能把脏东西冲压出来这里面肯定有碎渣子!WD40是高压气体喷雾,希望能把脏东西冲压出来

看见底下的磨砂黑色部分了吗,跟汽车积碳一样的一层,口怕!直接用WD40冲洗,然后无纺布擦拭干净即可看见底下的磨砂黑色部分了吗,跟汽车积碳一样的一层,口怕!直接用WD40冲洗,然后无纺布擦拭干净即可

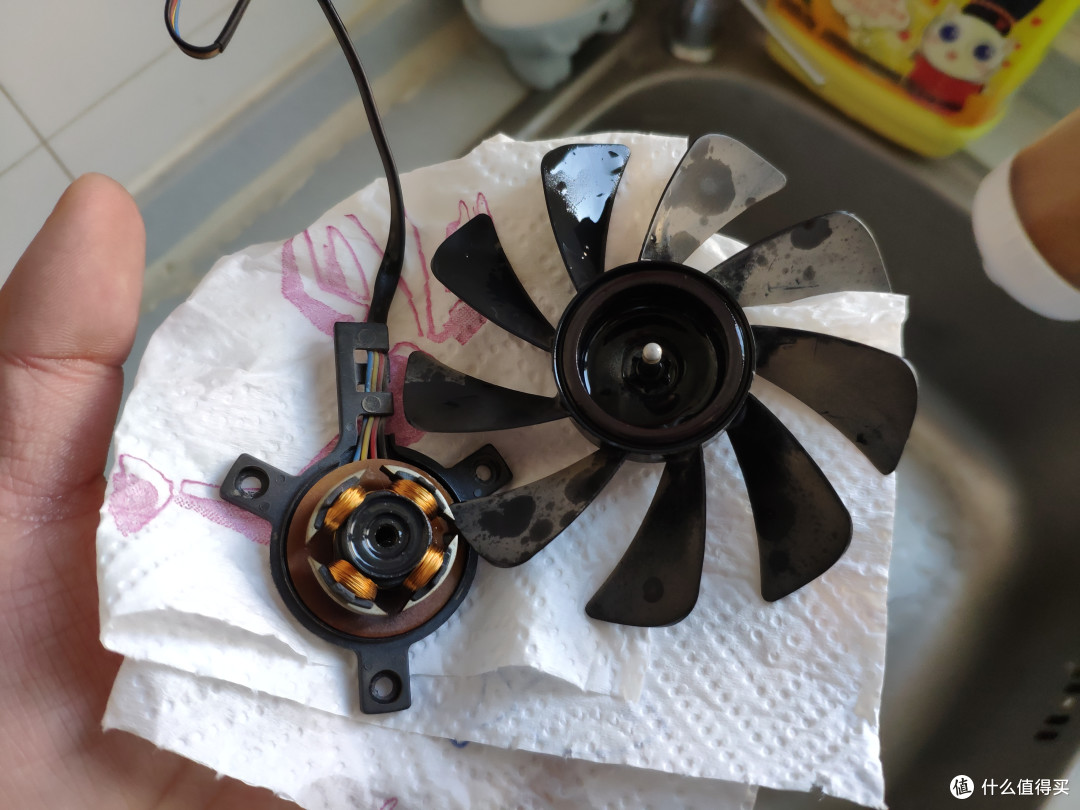

不用担心短路啥的,这货随便用不用担心短路啥的,这货随便用

上图操作不好拍照,简单描述一下:

  • 用WD40对着扇体内一顿冲洗;

  • 用WD40带上细喷管对着左边轴体内部小洞一顿暴冲!

  • 用小牙签配合薄无纺布探入轴承内擦拭;

  • 抖一下,甩干净WD40液体稍微风干下;

  • 小窍门,粘在手上的WD40非常油腻,肥皂洗不掉,推荐用白猫洗洁精哈。

稍微风干一下,让WD40浸润一下之后,用纸巾擦拭扇叶内部稍微风干一下,让WD40浸润一下之后,用纸巾擦拭扇叶内部

基本擦干净的扇叶本体,放一边待用基本擦干净的扇叶本体,放一边待用

罪魁祸首现身!

哈哈哈哈哈哈哈哈!!按耐不住激动的心情,WD40再次立功了!

看到下图纸巾上中间的几个黑色碎块吗?罪魁祸首就是他们,全都被吸进风扇轴承里面了,摩擦着轴承引起巨大噪音!

碎纸片卷进显卡风扇轴承?!WD40防锈液+小牙签完美解决咆哮风扇

把风扇装上去顺手试了一下,完美啊!把风扇装上去顺手试了一下,完美啊!

丝滑的质感又回来了!初步断定,问题解决!

然后就是XFX的装饰罩,原来的双面胶老化了然后就是XFX的装饰罩,原来的双面胶老化了

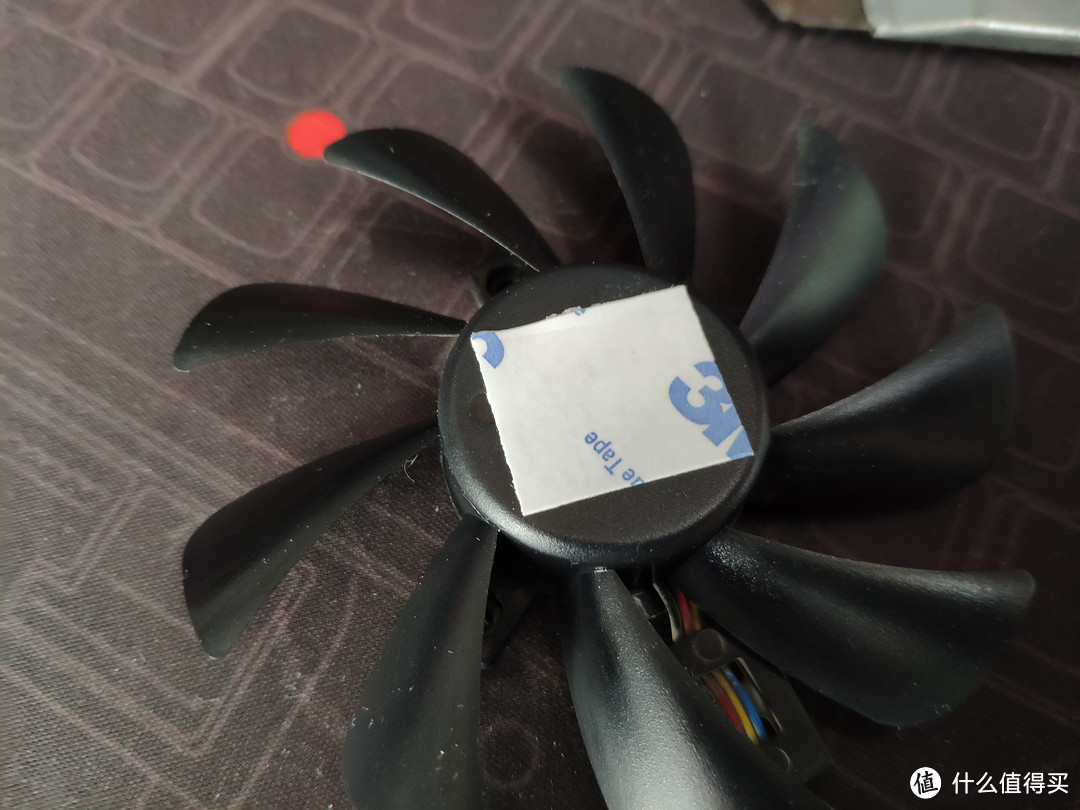

3M双面胶,2块9包邮一大堆~张大妈有售3M双面胶,2块9包邮一大堆~张大妈有售

贴好,完活er~贴好,完活er~

散热器、显示卡复原工程

风扇问题初步解决,那就把显卡装回去吧。这个过程数码君已经发过无数篇文章了,这里不多赘述,大家看图吧:

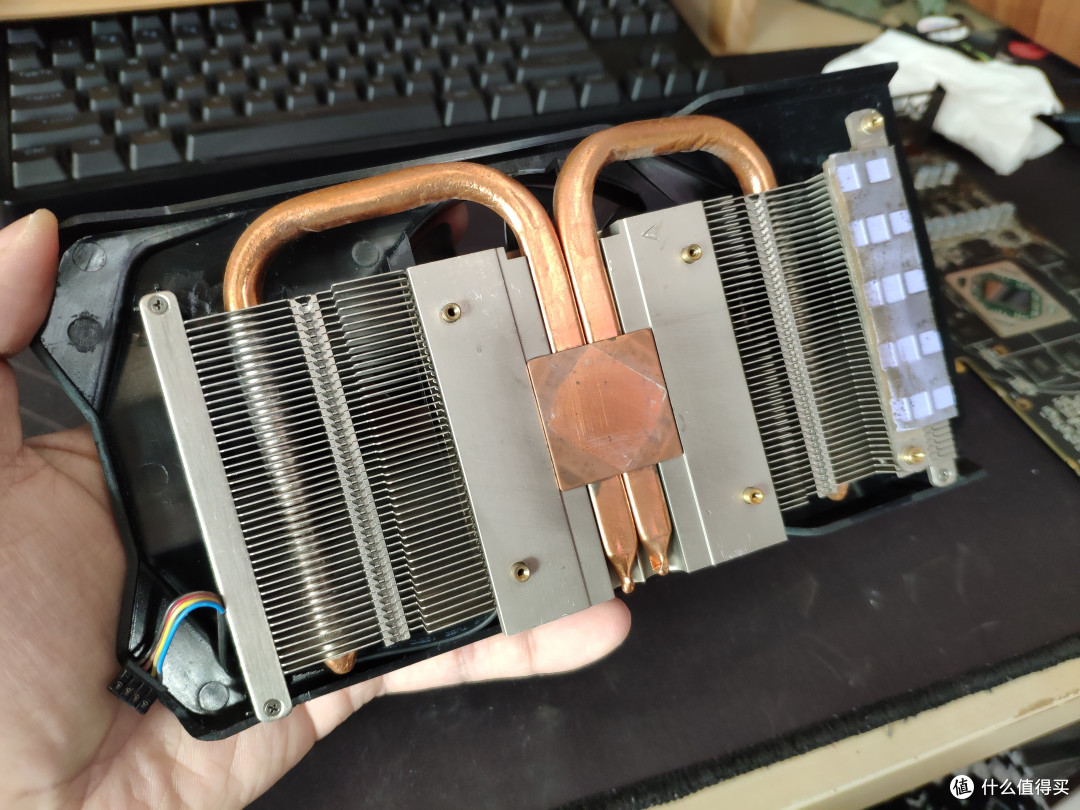

散热器记得清理好散热器记得清理好

靖创LM+120必须再来一发了靖创LM+120必须再来一发了

挤出少许挤出少许

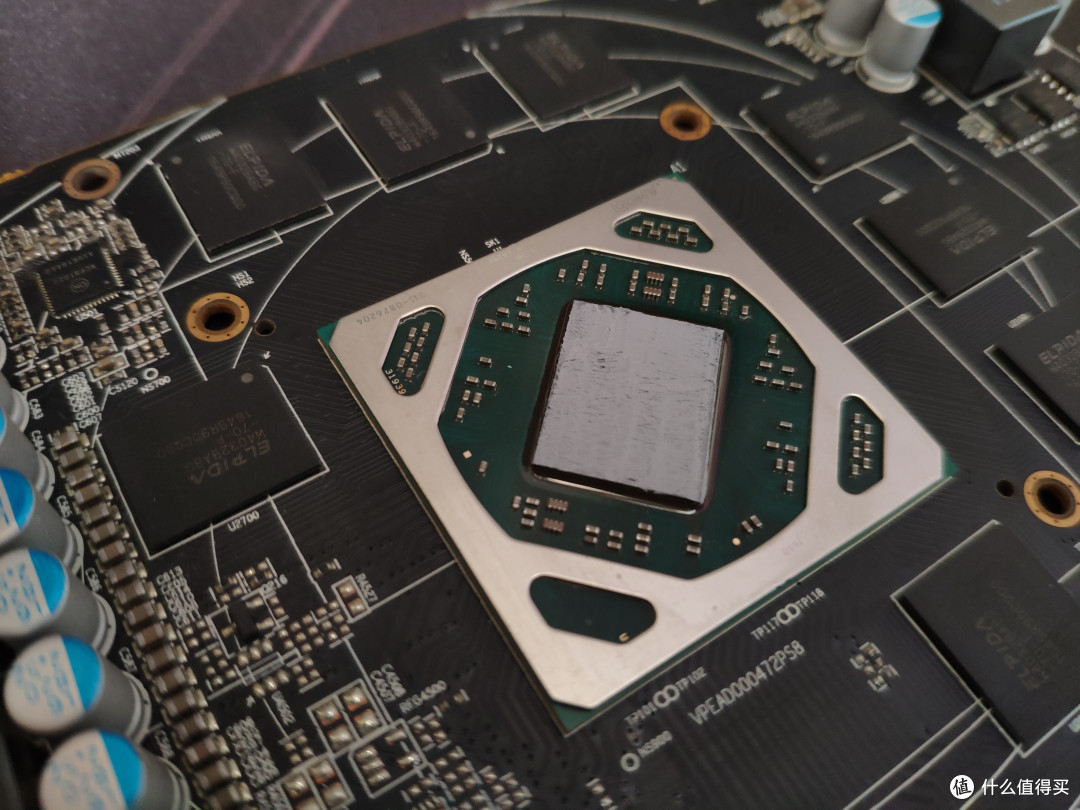

刮板抹匀刮板抹匀

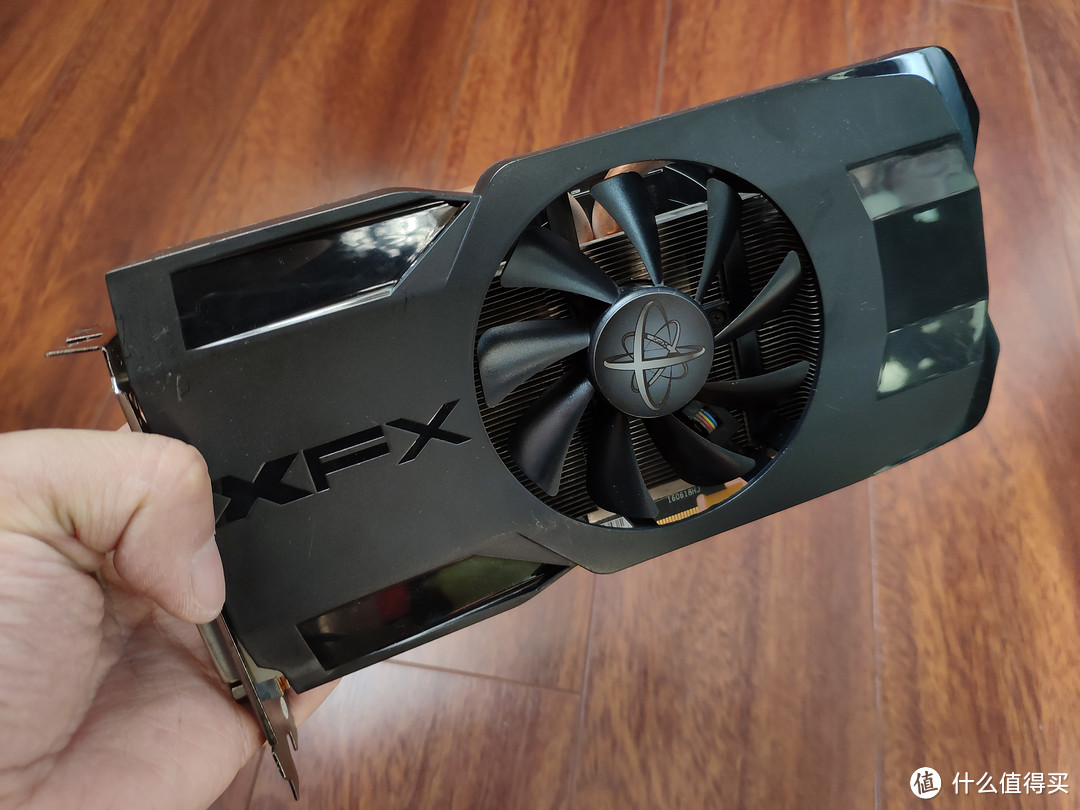

上好螺丝!当当当当~上好螺丝!当当当当~

装机测试,验证手术效果

自打把轴承里的碎渣子清理出来之后,我就大概能断定治疗效果应该非常不错了。事实当然不会二次打脸一个乖巧的技术宅,对不对?

完!美!搞!定!完!美!搞!定!

碎纸片卷进显卡风扇轴承?!WD40防锈液+小牙签完美解决咆哮风扇

哈哈~ 顺便跑个Furmak彻底检验一下风扇噪音、显卡温度:

从开始写这篇文章,到第三部分跑了12分钟甜甜圈~从开始写这篇文章,到第三部分跑了12分钟甜甜圈~

  • 最高温度:70°C;

  • 平均温度:69°C;

  • 最高风扇转速:1578rpm(44%);

  • 噪音情况:忽略不计!

哈哈哈哈哈~碎纸片卷进显卡风扇轴承?!WD40防锈液+小牙签完美解决咆哮风扇

这次跌宕起伏的风扇维护工作折腾了我大概一个小时,最终结果还是很完美的,不光给这块显卡彻底做了次大保健,顺便把风扇也维护翻新了一波,甜甜圈测试比刚装上这卡时候的76°C降低了6°C降到了70°C,也算是因祸得福吧。

好了,感谢大家观看本期显卡维护小教程,我们下期内容再见!ヾ(•ω•`)o
