首先介绍下我家的情况,光纤通到弱电箱,书房、客厅、主卧、次卧各1根超五类线通到弱电箱。装修时没考虑太多,只有一根网线通到客厅,这也给后来的网络布局制造了不小的麻烦。最明显的就是弱电箱太小(开发商预留的),空间不足,里面只能塞两个小型网络设备,放不了大型高性能路由。现在想想当时应该把各访件网络节点放在客厅就好了,弱电箱就放个光猫,主路由放在客厅,这样对主路由散热也有利。然后看推荐的弱电箱神器,一个是Ubnt ER-X,一个是Mikrotik RB750gr3。后来在咸鱼上淘了个9新的Mikrotik RB750gr3,当时使用的是100M移动宽带,移动宽带的IPTV只要插上的接口能上网就能播放电视,所以就这么用着。后来单位给办了电信的套餐,还绑定了电信的200M宽带,于是将原先的移动宽带给退了。电信装宽带的师傅过来一看就跟我说,客厅到弱电箱只有一根网线,电信IPTV播放和客厅网络只能通一个(我大概查了一下,我们地区的电信IPTV是要机顶盒直连电信光猫iptv接口使用专用iptv账号进行拨号才能观看,中间经过路由、交换机好像都不能拨号成功)。我一想客厅网络不能不通,但是浪费了电信的iptv怪可惜的,于是就开始想办法看怎么实现客厅网络和iptv都能使用。
附改造前的网络拓扑图(从图上可以看到光猫IPTV口没法与电信机顶盒直接连接,光猫已经变为桥接模式,由750gr3拨号)
经查阅的相关的资料发现实现的方法主要有3种:
1、将弱电箱到客厅的8芯网线分成两个4芯网线,分别接入主路由LAN口和光猫iptv接口,出口接客厅的网件6300v2(ap模式)和电信机顶盒。但是这种方法有缺点就是,8芯线带宽是千兆的,4芯线带宽是百兆的,也就是说客厅的网络只有百兆的带宽,这样做浪费了电信给的200M带宽,不能忍,遂放弃。
2、如果同时在弱电箱和客厅埋有有线电视线,可以购买有源EOC设备,将有线电视线当作网线传输网络,这种缺点是毕竟不是专门的网线,所以带宽没有超五类线那么高,但是看高清iptv是足够了。但是我的房子在装修时就没有考虑要看有线电视,所以没有布设有线电视线,于是也作罢。
3、通过使用vlan技术将internet网络数据和iptv数据,合并传输,然后再由机顶盒和网路设备分开接收,实现同时上网和看iptv。那么主要是要有两个支持vlan的设备(具体的说是支持802.1q协议的网络设备),如果光猫可以破解则只需光猫下面连的路由或交换机支持vlan就可以做;若光猫无法破解或者怕动光猫参数会出现问题,则可以在光猫下连接有两个支持vlan的路由或交换机就行。
看来只有第三种方法可以用了,750gr3是支持802.1q协议的vlan划分的,那么就还差一个支持支持802.1q协议交换机了,看了众多网友的推荐,又在咸鱼上淘了个网件 gs105e v2版本的网管型交换机。
然后设计网络连接方式:
弱电箱:电信光猫internet口接RB750gr3WAN口(Ether1),电信光猫IPTV口接LAN2口(Ether3),LAN1口(Ether2,作为trunk口进行单线复用与客厅gs105e相连)接客厅网线,其余LAN3、LAN4(Ether4、Ether5)连接其他房间网线。
客厅:客厅网线出口接gs105e的LAN1口(作为trunk口进行单线复用与RB750gr3相连),LAN2口接电信机顶盒播放IPTV,LAN3~LAN5接客厅其他设备。
附改造后的网络拓扑图:
(1)设置交换机:
进入gs105e设置界面(具体进入方法参考交换机说明书),先关闭IGMP侦听,再在vlan标签下选择开启高级802.1Q vlan,添加vlan ID:10(作为传输局域网vlan),再添加vlan ID:20(作为传输iptv的vlan)

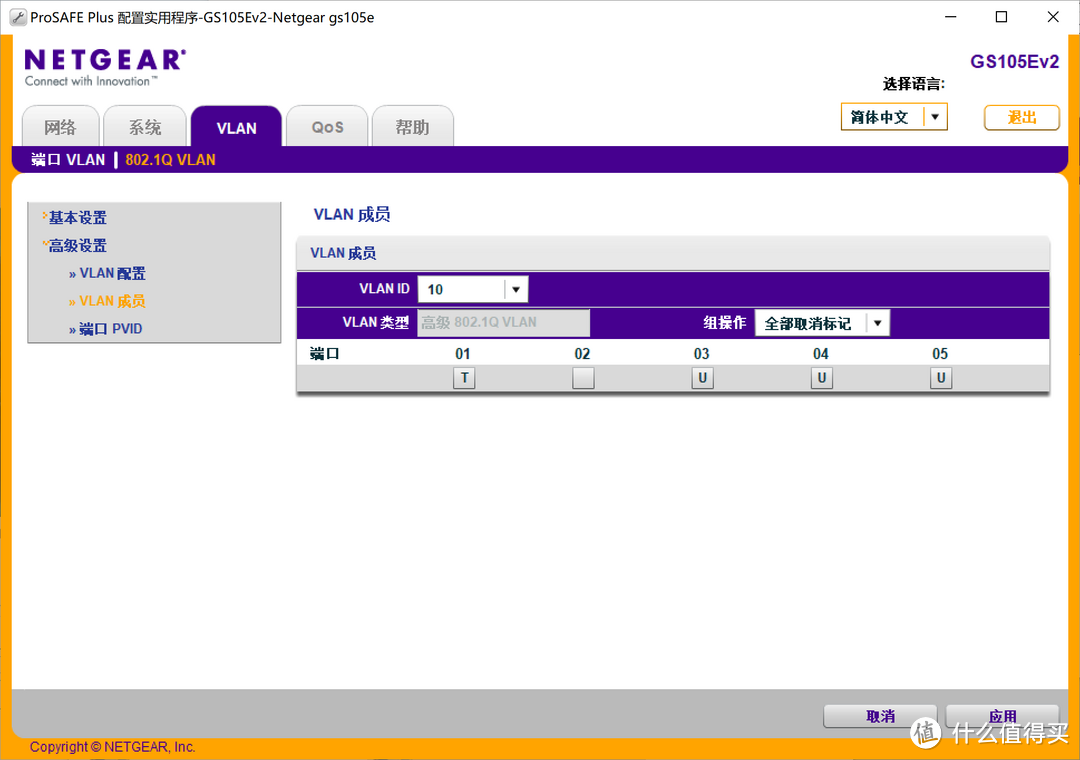

在vlan成员里分别设置vlan ID:10 成员端口01(T)、03(U)、04(U)、05(U);

设置vlan ID:20 成员端口01(T)、02(U)

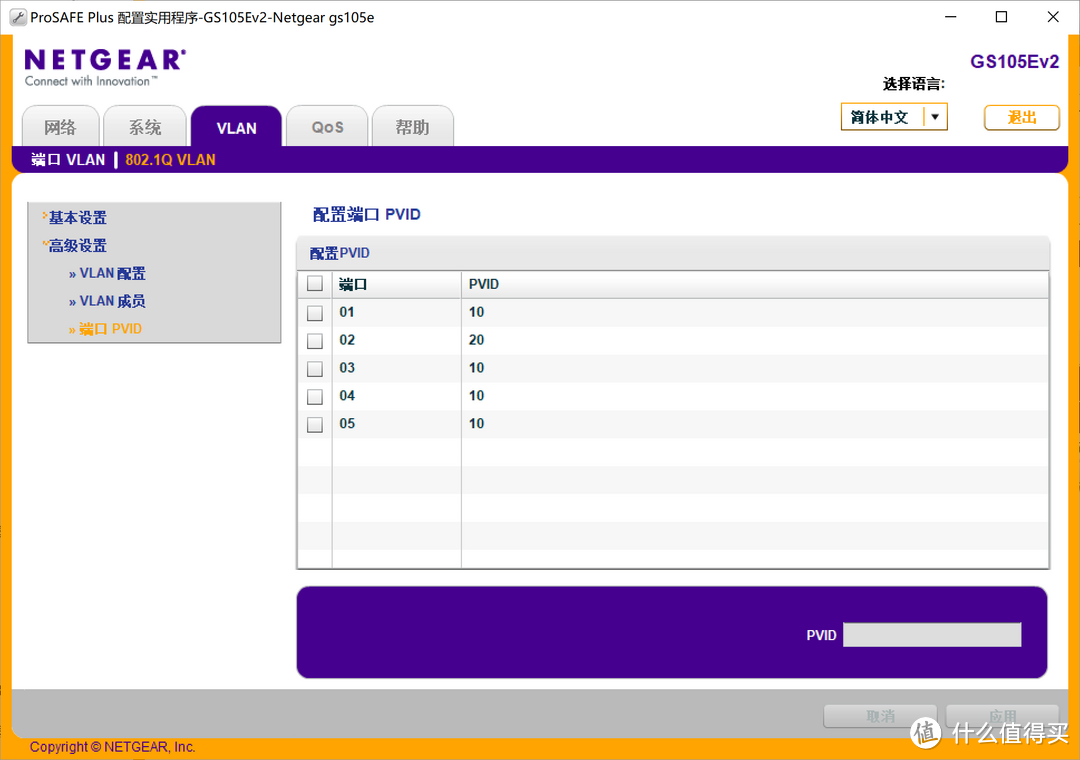

然后在端口PVID设置看看对应的端口的pvid是不是跟它所在的vlan ID 相对应,(端口01pvid应该为10),不对应则修改pvid与vlan ID相对应。

说明一下:01~05对应的就是交换机上的LAN1~LAN5,LAN1是作为TRUNK口进行单线复用的所以需要标记Tag(T),而其他LAN口是要去掉标记的Untag(U),然后因为vlan ID:10是传输局域网的,所以接机顶盒的LAN2排除在外,同样的vlan ID:20是传输IPTV的,所以把局域网的LAN3~LAN5排除在外,LAN1作为单线复用的接口,既传输局域网又传输iptv,所以两个vlan成员都有它。
(2)750gr3设置
750gr3是RouterOS系统,在网上找了很长时间也没有找到关于routerOS怎么设置单线复用和IPTV的教程,搜到的都是怎么建VLAN的,但是按照那些教程不适用与我的需求。以下设置完全是我自己摸索出来的,共大家参考。
首先在interface-vlan中新建两个vlan,vlan名字随便取,vlanID分别是10和20,对应交换机的vlan10和20,然后interface都选Ether2(连接客厅的网线的接口),代表两个vlan都从ether2接口传输。
局域网vlan设置
iptv vlan设置
vlan 设置结果
然后解除ether2和ether3的桥接,因为原来的设置是erther1作为WAN口,然后ether2~ether5全部桥接在一起,现在由于ether2是作为单线复用的接口、ether3是接光猫iptv 接口,所以要把这两个口从大桥接中解除。
实际也不用删掉,只要设置为disable就可以了
在interface-bridge里新建一个iptv桥接。

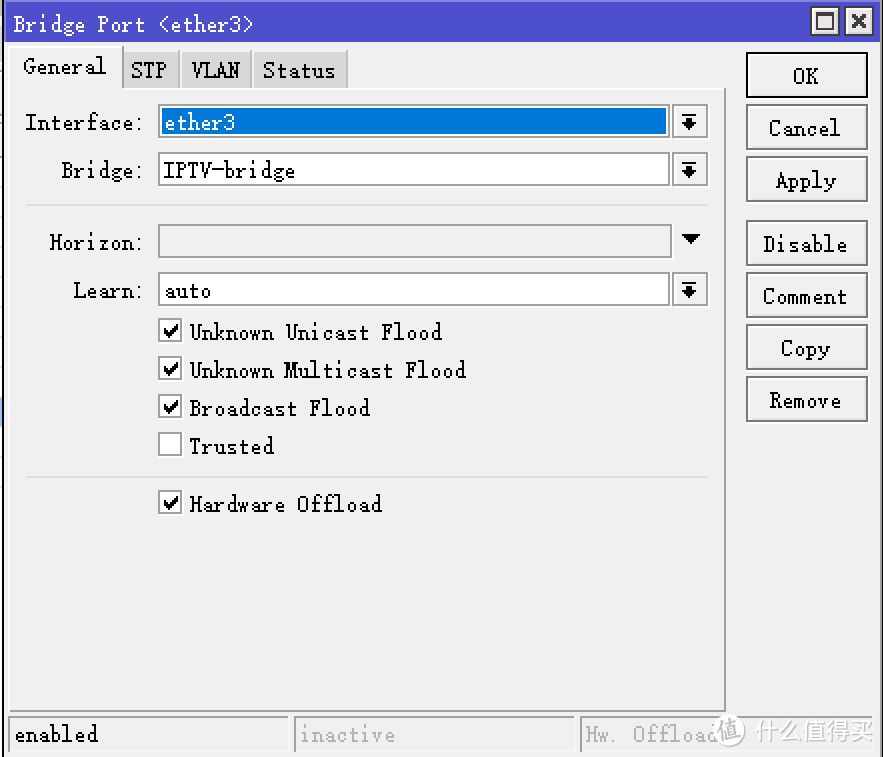

在bridge-port里设置iptv桥接的接口是ether3(与光猫iptv口相连的接口)

然后再把一开始设置的iptv vlan 也桥接进来,这样ether3和iptv vlan就桥接起来了。

然后因为要把交换机剩下的LAN3~LAN5接口与750gr3剩余的ether4、ether5接口作为一个局域网,所以要把之前建立的局域网LAN-vlan 与ether3、ether4桥接起来。

最后看下750gr3整体设置效果:


至此设置完毕,然后按照之前的网络拓扑图把设备重新接一下就可以了。
然后试下效果,电信看4k直播然后,电脑使用speedtest测试网速。可以看到ether3(连光猫iptv接口)速度为26.0mbps,ether1(连光猫internet接口)速度为240.1mbps,速度基本没有什么损失,而且CPU占用只占了6%。
