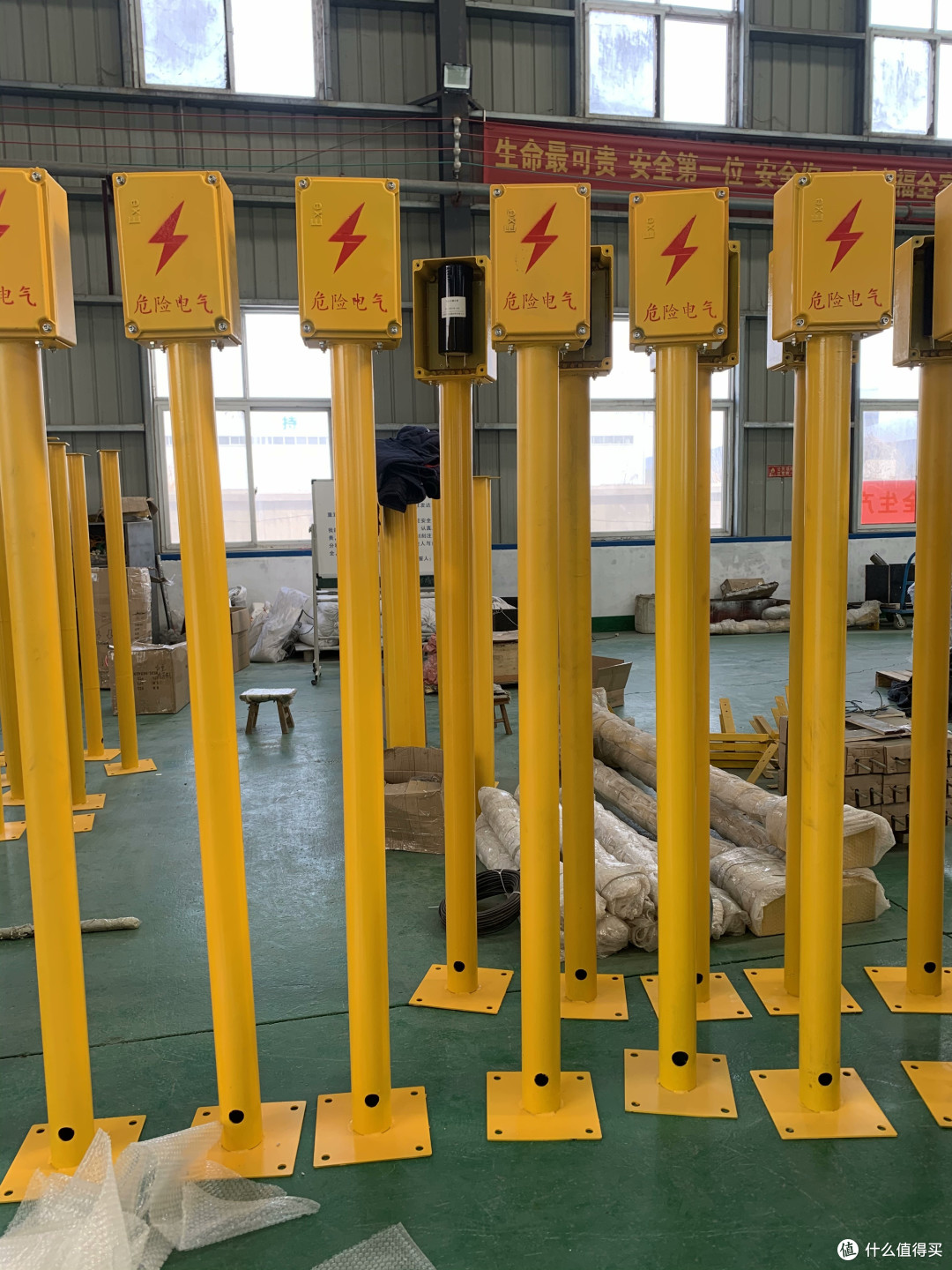

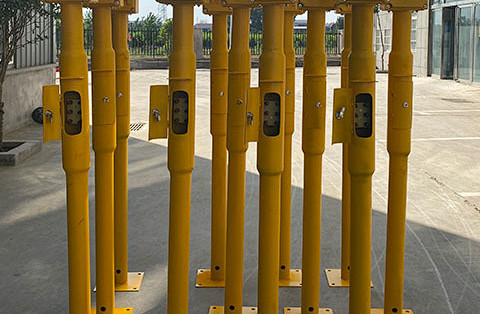

电气化铁路干扰防护的核心-交流型固态去耦合器

交流型固态去耦合器是电气化铁路干扰防护的核心设备，其通过“阻直通交”特性、动态排流能力、防雷击与过压保护功能，有效解决电磁干扰、杂散电流腐蚀和雷击过压问题，保障管道与铁路系统的安全运行。

一、技术原理：阻直通交，动态响应

1.直流隔离与交流导通

1.固态去耦合器在直流电压范围内（通常为-2V至+2V）呈现高阻抗（≥1MΩ），阻止阴极保护直流电流流失至接地系统，同时防止外部直流杂散电流（如其他直流供电设施的电流）反向流入管道。

2.对交流杂散电流（如50Hz工频干扰）提供低阻抗通道（≤50mΩ），将其安全泄放入大地，避免交流电对管道绝缘层造成击穿或老化。

2.动态调整排流

1.通过内置传感器实时监测电流类型（杂散电流/故障电流/雷电电流），微处理器分析后自动切换工作状态。例如，在电气化铁路旁，列车启动、制动时负荷电流剧烈变化，导致管道电位呈现脉冲式、非稳态特征，固态去耦合器可精准跟踪这种动态干扰，将交流电位有效值控制在1V以下。

3.快速响应与过压保护

1.响应时间≤1μs，可在纳秒级时间内对过电压、过电流等异常情况做出反应，迅速切换到短路模式或进行电流调节。

2.承受高幅值浪涌电压（如雷击引发的100kA冲击电流）和工频故障电流（≥3500A），将瞬时高电压引入大地，保护管道免受穿孔、破裂等损坏。

二、核心功能：全方位防护

1.减少电磁干扰

1.在电气化铁路场景中，牵引供电系统采用交流供电且电流强度大，管道与高铁线路交叉时会受到强交流杂散电流干扰。固态去耦合器通过低阻抗通道迅速将交流电流传导至大地，降低管道的交流干扰电压，提高信号传输的稳定性和可靠性。

2.保护阴极保护系统

1.隔离阴极保护直流电流，确保其不会因管道与高铁系统等结构的电气连接而流失。

2.防止其他直流杂散电流反向流入管道，保证阴极保护系统为管道提供稳定的保护，避免因电位过高导致防腐层剥离或过保护。

3.承受故障电流冲击

1.在高铁牵引供电系统故障时，可能产生高幅值故障电流。固态去耦合器能够承受这种冲击，在故障发生时迅速导通，将故障电流引导至大地，避免管道因过电压而损坏。

4.防雷击与过压保护

1.内置压敏电阻和防雷电路，可承受高幅值浪涌电压（如8/20μs感应雷冲击≥20kA，10/350μs直击雷冲击≥10kA），将雷电能量引入大地，保护管道和设备免受雷击损害。

三、应用场景：覆盖关键区域

1.电气化铁路沿线管道

1.干扰来源：接触网（25kV交流）和轨道回路产生的强杂散电流，通过土壤或管道外防腐层缺陷渗入管道，导致交流腐蚀（电位波动>10V时风险显著增加）。

2.应用价值：将交流干扰电压从数十伏降至≤4V（安全阈值），避免点蚀或溃疡性腐蚀；可与轨道电位限制装置（OVPD）协同工作，形成“轨道-管道”双防护体系。

3.案例：中国兰新高铁沿线油气管道、欧洲TGV高铁旁的天然气管道均采用固态去耦合器隔离交流干扰。

2.高压输电线路/变电站附近管道

1.干扰来源：高压输电线路（如500kV、1000kV）的工频电磁场在管道上感应出交流电压，尤其在土壤电阻率高的地区（如沙漠、岩石区）感应更显著。

2.应用价值：覆盖50Hz工频及其谐波（如150Hz、250Hz），适应复杂电磁环境；部分产品耐压等级达15kV，可抵御雷击或接触网故障时的瞬态过电压。

3.案例：中国西气东输管道穿越高压走廊时，通过固态去耦合器将交流干扰电压从35V降至2V。

3.城市地下综合管廊

1.干扰来源：管廊内集中敷设电力电缆、通信光缆、燃气管道等，电力电缆的漏电流通过共用接地系统耦合至燃气管道，引发交流腐蚀风险。

2.应用价值：紧凑型设计（如0.3m×0.5m×0.8m）适合管廊狭窄空间；集成物联网模块，实时上传交流电压、直流电位等数据至云端，支持远程报警和故障诊断。

3.案例：新加坡“深隧道阴沟系统”（DTSS）采用固态去耦合器保护污水管道。

4.阴极保护系统关键节点

1.强制电流系统：在恒电位仪输出端与管道之间安装，防止交流干扰影响保护电位稳定性。

2.牺牲阳极系统：在阳极床与管道之间安装，避免阳极极性反转导致保护失效。

3.跨区域管道：在管道穿越铁路、河流等干扰源时，作为分段保护装置。

4.应用价值：低直流电阻（≤50mΩ）对阴极保护电流的压降影响极小，确保管道保护电位稳定；极性保护功能防止直流电流反向流动（如强制电流系统故障时），避免管道过保护或牺牲阳极失效。

四、核心优势：高效、可靠、经济

1.性能稳定可靠

在高铁频繁运行或高压线路持续干扰的环境下，固态去耦合器能够长期稳定工作，适应不同强度的交流杂散电流和偶尔出现的故障电流冲击，不会因频繁电流变化而失效。

2.安装方便灵活

可根据管道与铁路线路的交叉情况灵活安装，通常安装在管道与接地系统之间的连接点处。设备尺寸相对较小，无需占用大量空间，适应阀井、桥梁钢构等狭窄场景。

3.维护成本低

与传统排流和保护设备相比，固态去耦合器性能稳定、质量可靠，正常使用情况下故障率低，减少了频繁维修的需求。其使用寿命较长（一般设计工况下≥8年），能够在较长时间内为管道交叉排流提供有效服务。

4.智能化管理

集成4G/LoRa无线通信模块，实时上传数据至云端，支持远程报警、故障诊断和参数调整，降低现场巡检频率，提升运维效率。
