嘉立创免费领了一个外壳，不到百元手搓120W多功能可调电源

大家好，我是梦想是个猪，今天为大家带来一个可调电源的DIY手记。

说到嘉立创，估计喜欢DIY的朋友应该都听说过吧？嘉立创的免费PCB打样和小批量制板，简直就是直接拉低了我们DIY电子产品的门槛，想想当年手工转印制作覆铜板PCB，再看看现在的工厂标准化生产，真的是一个地下一个天上。

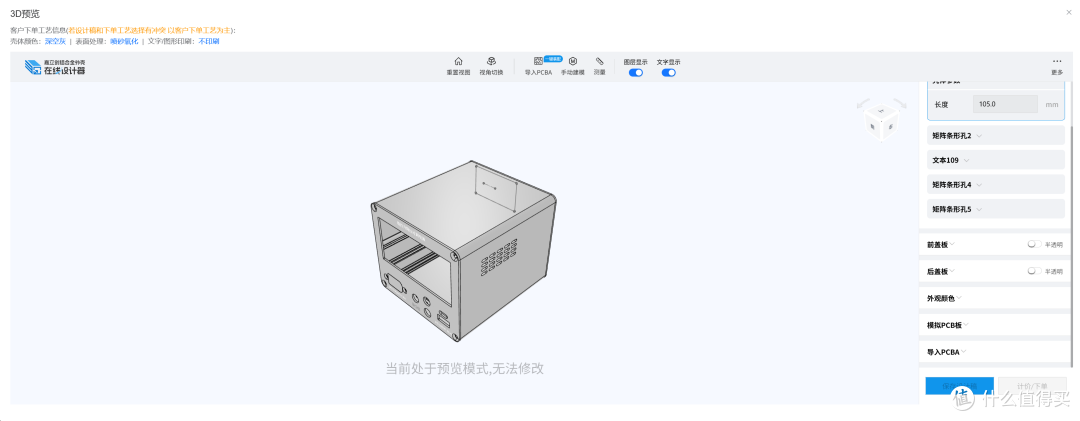

其实嘉立创除了有免费的PCB打样，还有其他很多免费项目，比如3D打印、CNC、机壳等等，前段时间我领到了一张免费兑换券，然后仅仅只支付了一个快递费用就兑换了一个可调电源的铝合金外壳。

这个外壳是为了适配SK120X而设计的，既然外壳到手，那就不能浪费了，手搓一个可调电源吧。

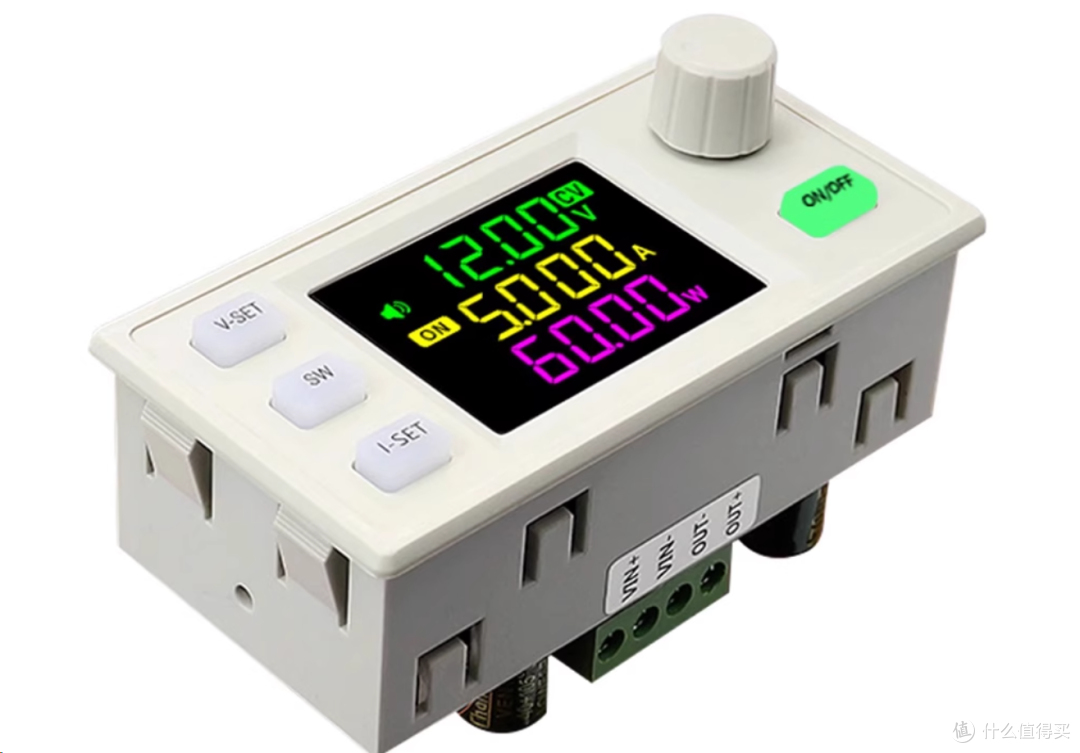

整个可调电源的核心其实就是这个SK120X模块，这个模块的输入电压范围是6-36V，输出电压范围0-36V，为直流升降压电源，标称输出功率120W，实际上可以超出一定的功率范围使用，电压精度±0.5%，电压分辨率0.01V，电流分辨率0.001A，整体指标还是比较不错的，外围只需要输入输出接插件就可以了。

我买的是1.8吋液晶屏版本，比LED显示版本贵9块钱，到手66元，事实证明，这9块钱的差价是非常值得出的。

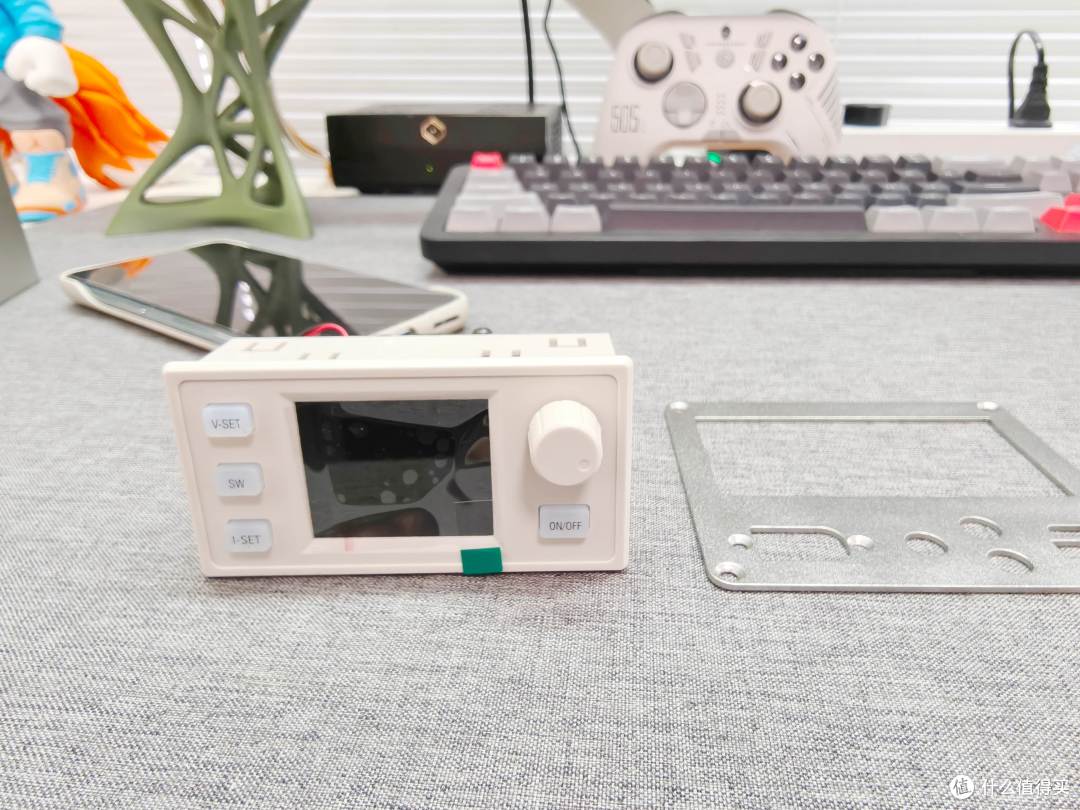

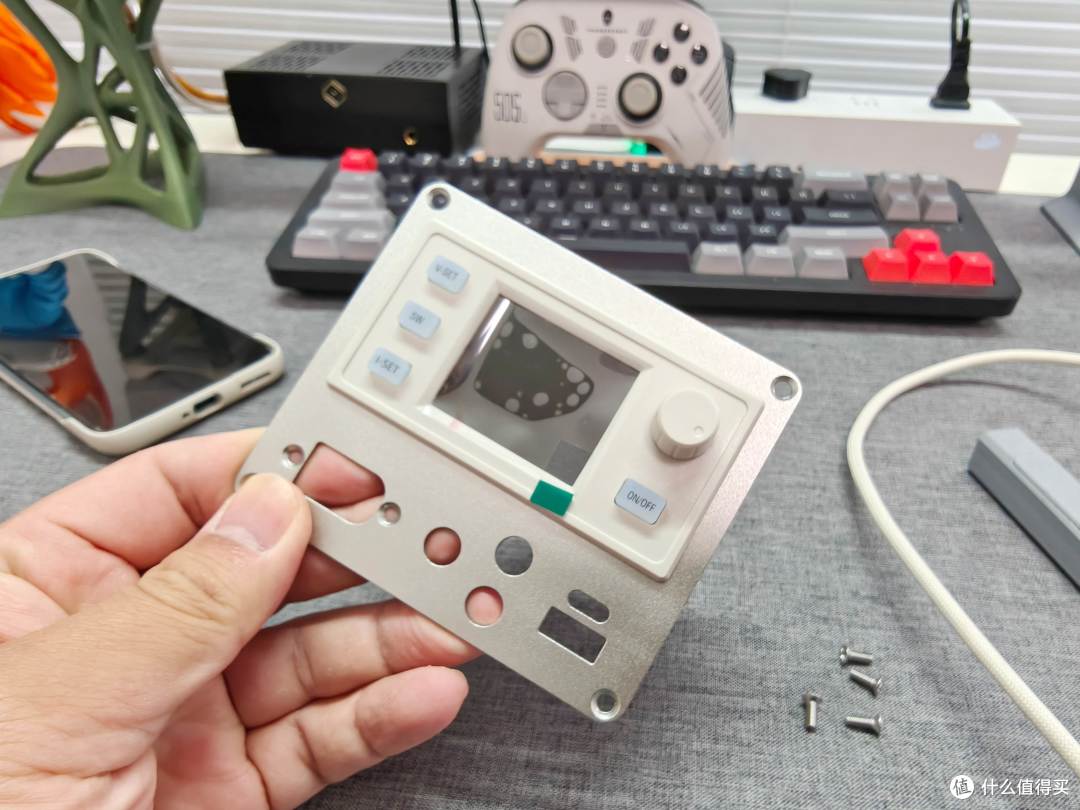

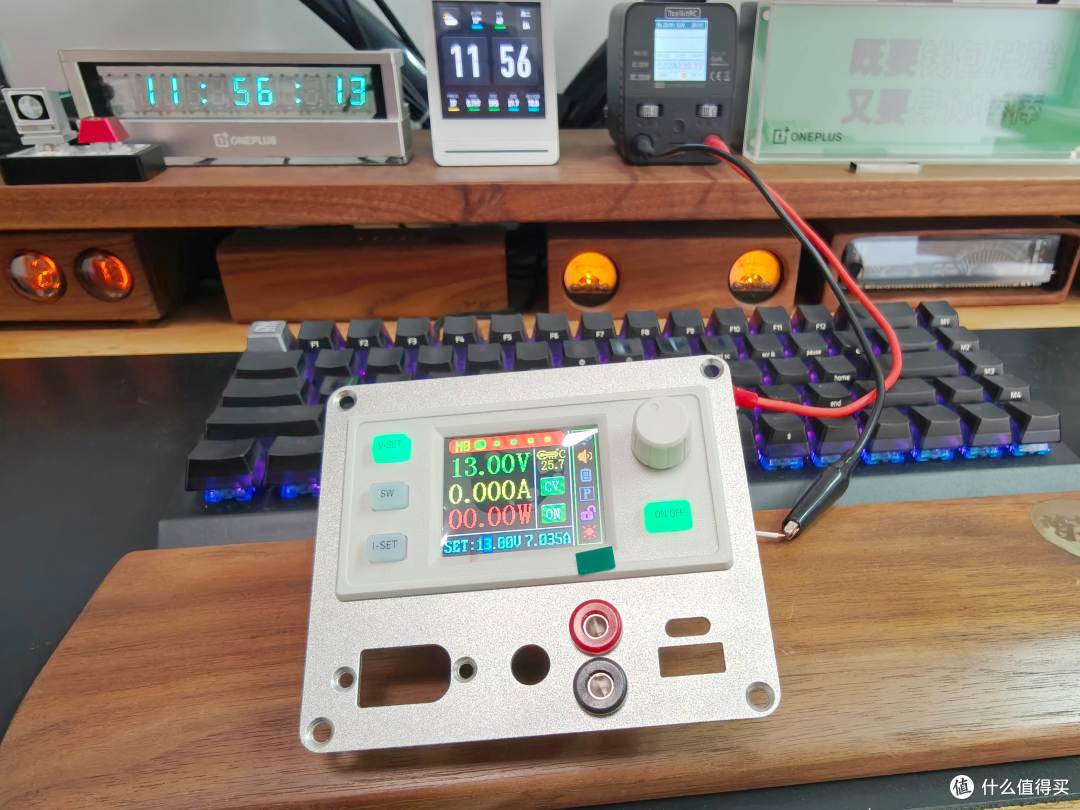

SK120X模块是通过卡扣固定在外壳面板上的，面板开孔尺寸非常标准，所以安装非常简单，有手就行。

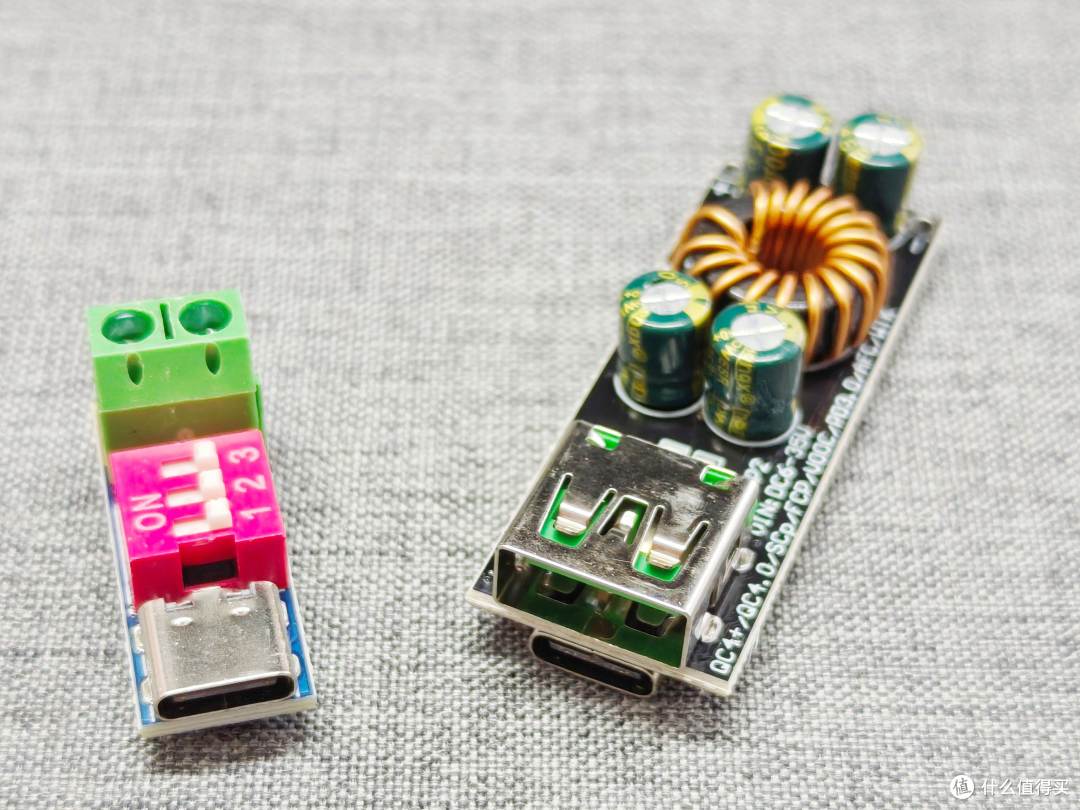

除了SK120X模块之外，这个可调电源还需要两个模块，分别是PD诱骗器和SW3518模块。PD诱骗器的作用是通过模拟PD协议通信，使非原生支持PD协议的设备能够从PD充电器获取快充电压和电流，这是给可调电源供电的关键模块；SW3518模块是为了让这个可调电源具备给手机等设备充电的功能，SW3518是珠海智融推出的高集成度多协议快充芯片，持PD3.0、QC4+、SCP、FCP等主流快充协议，能覆盖目前大部分设备的快充需求。

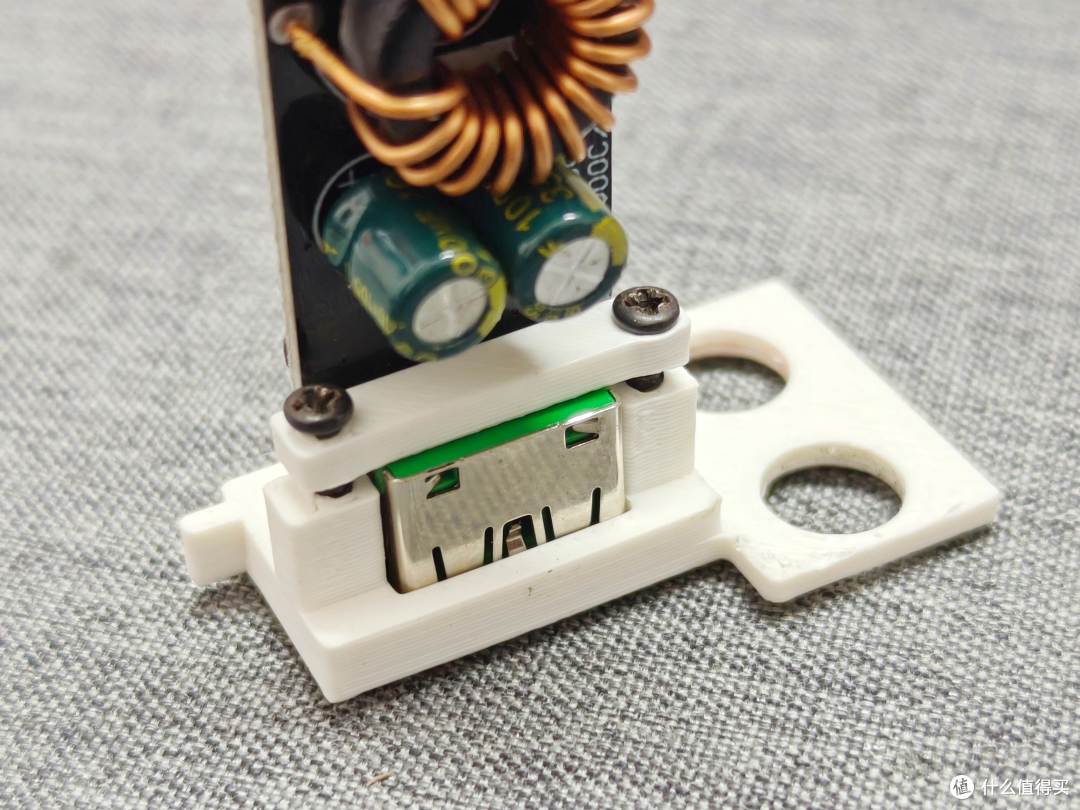

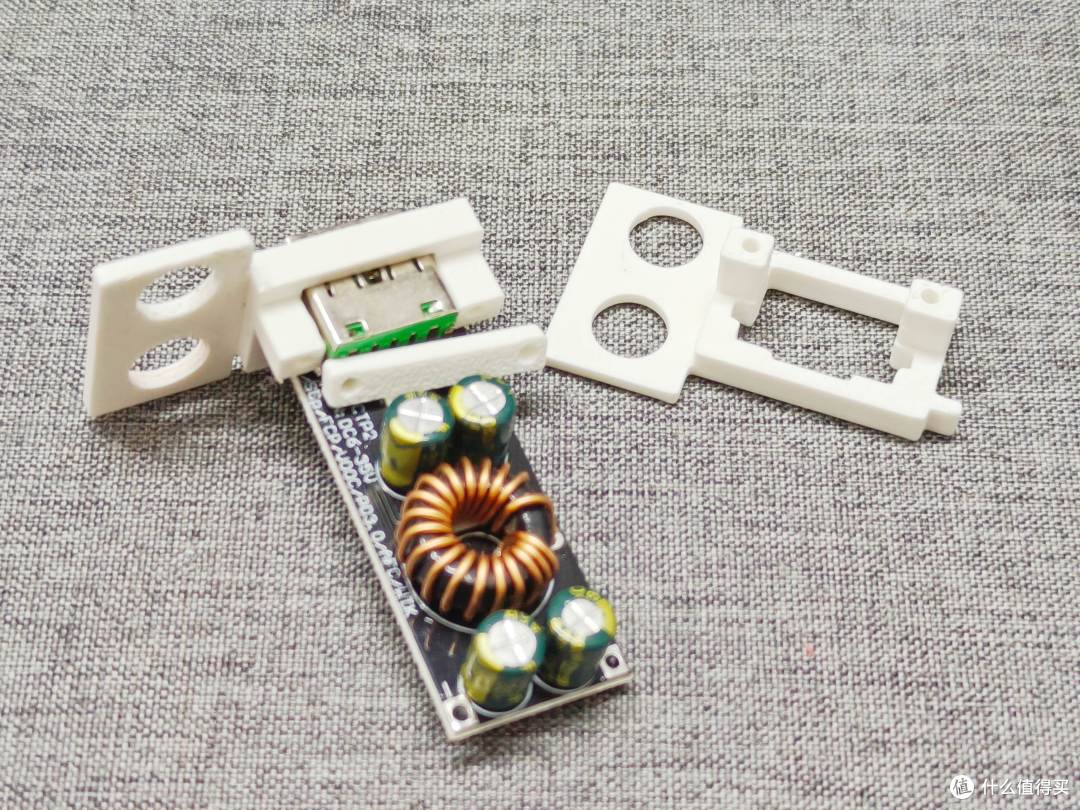

因为这个可调电源的面板上没有额外的固定装置，所以SW3518模块需要一个安装座才能将其固定在面板上，这里我用3D打印机打印了一个安装座。

实测效果还是可以的，不过安装座终究还是脆弱了一点，所以最后需要用点502之类的胶水将其和面板进行粘接。

除此以外，就是各种接插件了，前面板从左到右，分别是XT60E-M公头座、DC-022B 5521插座、4mm香蕉插座和SW3518模块接口，这里需要注意的是，DC-022B 5521插座和4mm香蕉插座的开孔都是8mm，所以只能选8mm开孔的接插件。

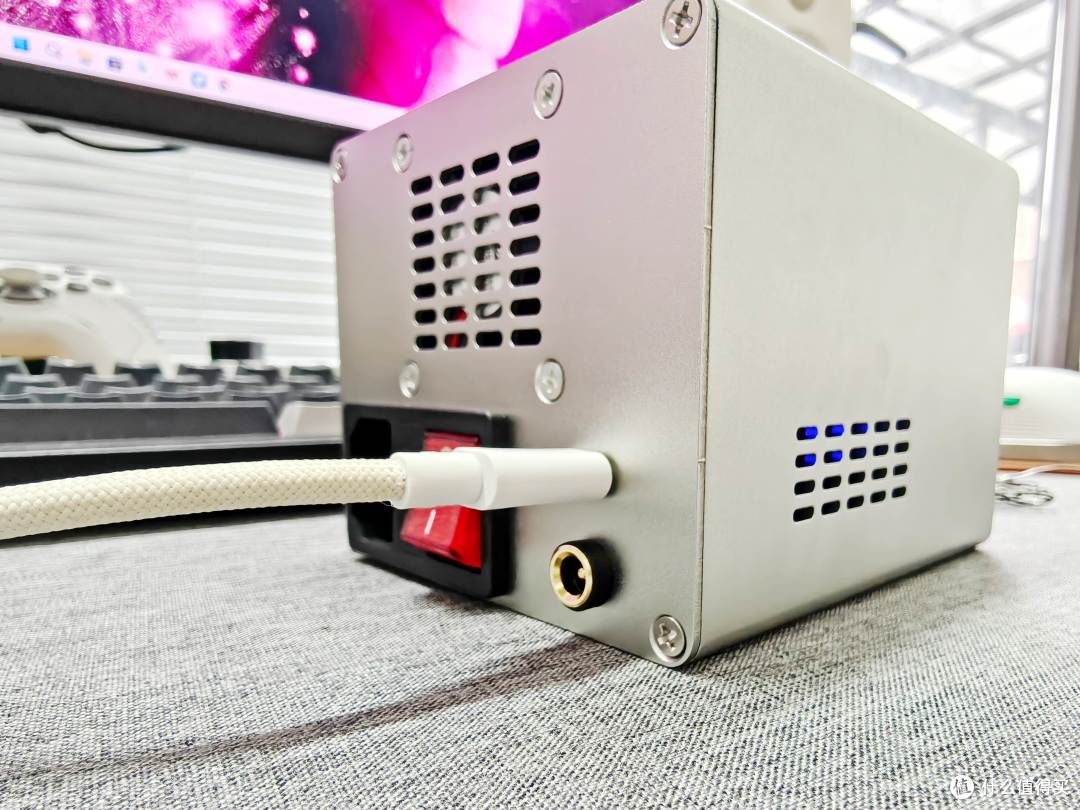

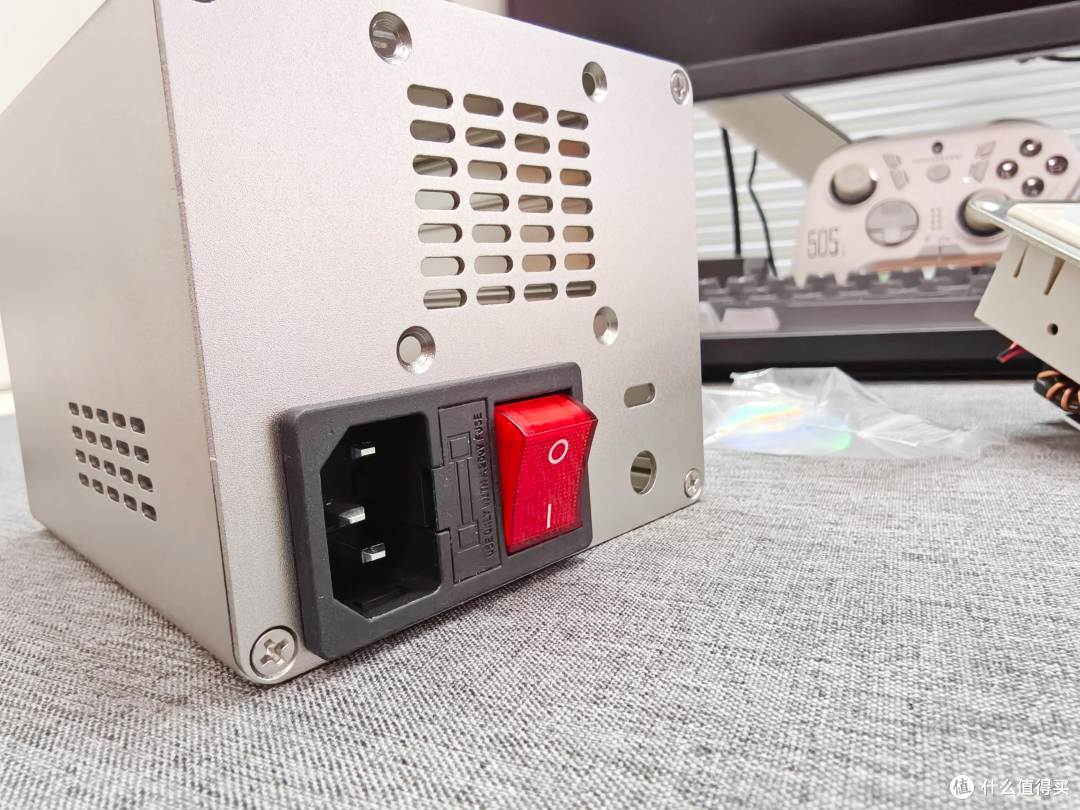

背面面板则是卡扣式连体双10A品字电源插座、PD诱骗器的Type-C口、DC-022B 5521插座，此外还有一个5cm风扇孔。其实这个机壳完全可以不用选带电源插座的，因为内部空间有限，装不下一个大功率的开关电源，所以如果有其他选择，千万不要选带电源插座的外壳，我这个电源插座也是仅仅只装上去，并没有安装开关电源。

另外有一点需要注意，如果买5cm风扇，建议选择24V的，可以直接从SK120X模块的IN端取电，因为SK120X模块的IN端是和PD诱骗器连接在一起的，PD诱骗器我们设置成20V电压，这个电压刚刚好。

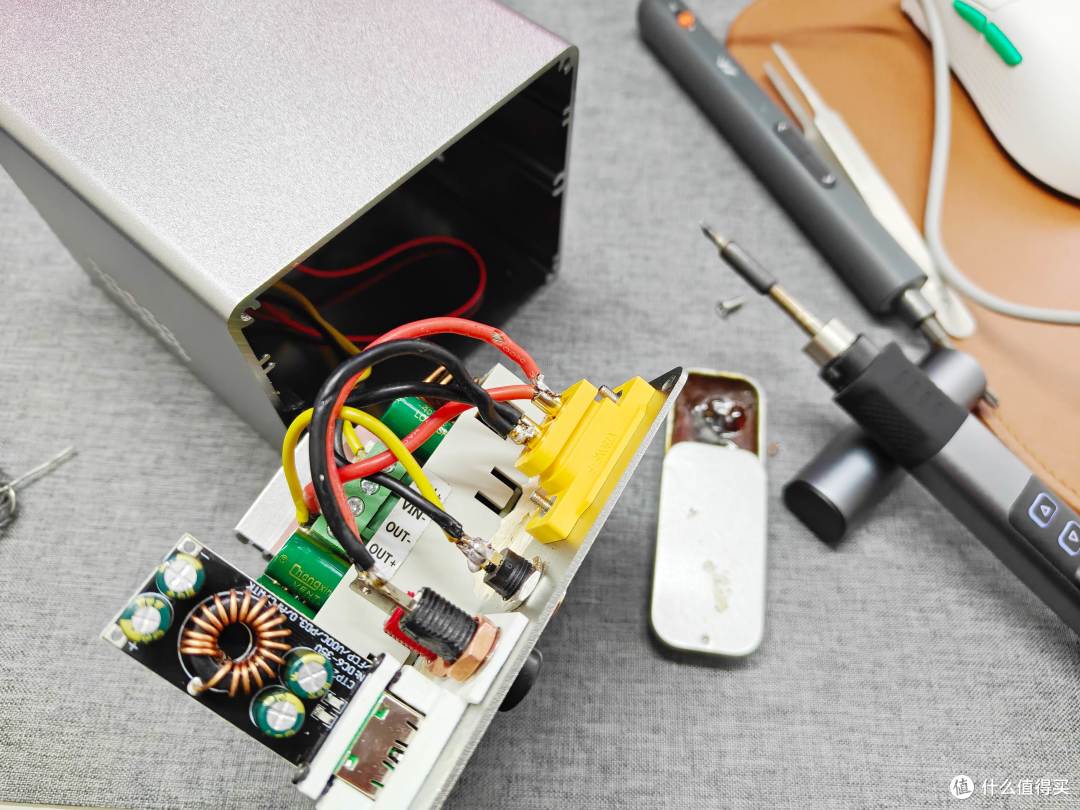

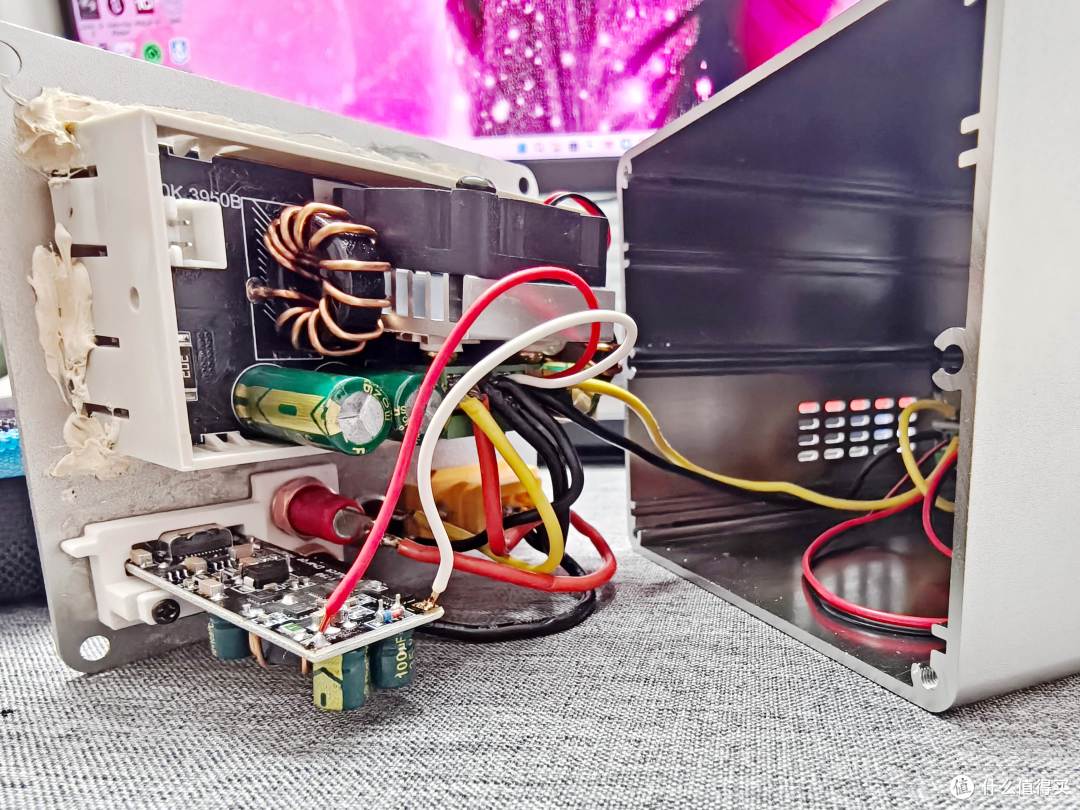

安装过程就比较简单的，前面板的XT60E-M公头座、DC-022B 5521插座、4mm香蕉插座全部都是并联输出，这里别弄错正负极就可以了，然后连接到SK120X模块的输出端。

SW3518模块则是连接到SK120X模块的输入端，这里我最开始的时候脑子一下没清醒，将其连接到了SK120X模块的输出端，结果SK120X模块最大输出电压是36V，而SW3518模块的输入电压范围是6V至32V，结果在测试SK120X模块最大输出电压时，将SW3518模块烧坏了，后来又买了一个回来换上。

后面板上，DC-022B 5521插座和PD诱骗器的输出端是并联然后连接到SK120X模块的输入端，需要注意的是，DC-022B 5521插座和PD诱骗器不能同时使用，也就是说如果我们用5521 DC给这个可调电源供电的时候，PD诱骗器上C口的线一定不能插充电器，否则会损坏，此外，5521 DC接口也最好只用12-24V的电源，电压不要超过24V，否则有可能导致PD诱骗器和风扇损坏。

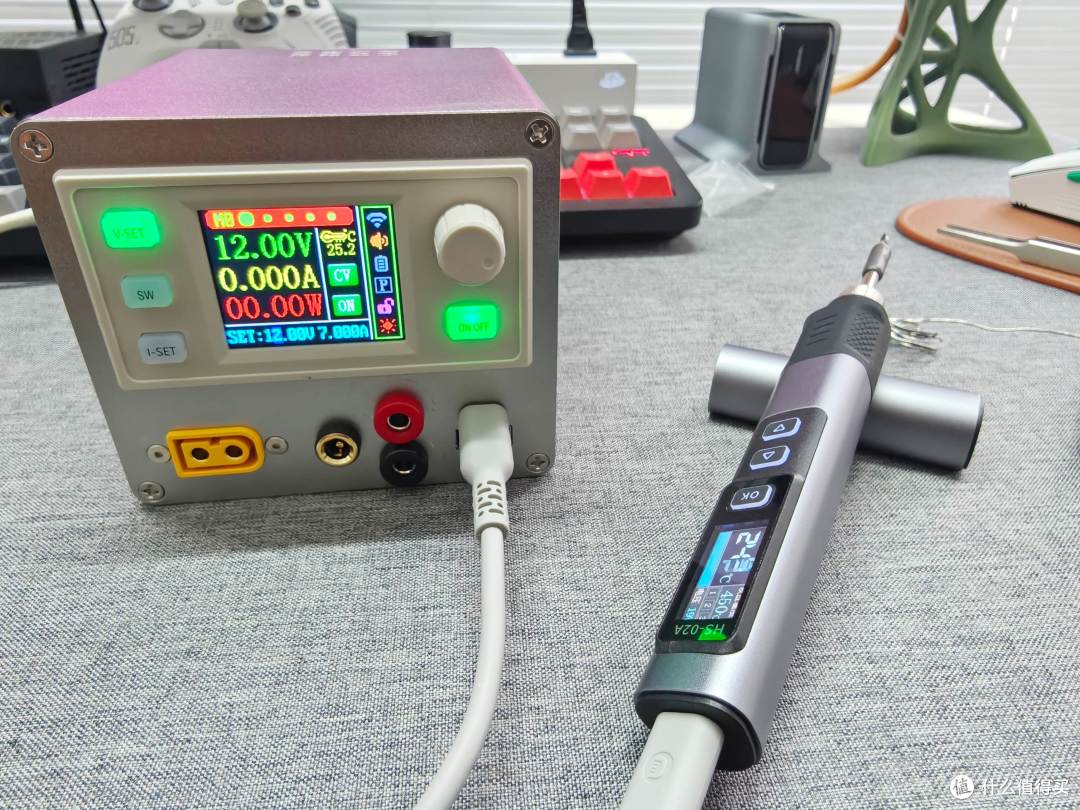

确定所有连线都正确无误后可以通电，SW3518模块因为绕过了SK120X模块，直接和PD诱骗器相连的，所以输出功率和电压电流等参数是不能从SK120X模块的屏幕上显示出来的，但是SW3518的快充兼容性确实还可以，不管是给手机充电还是给其他设备供电都不错。

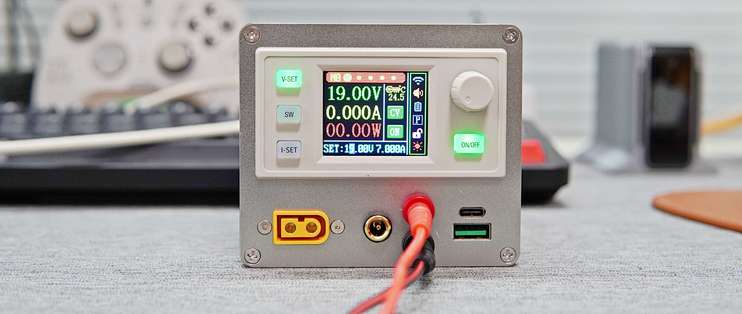

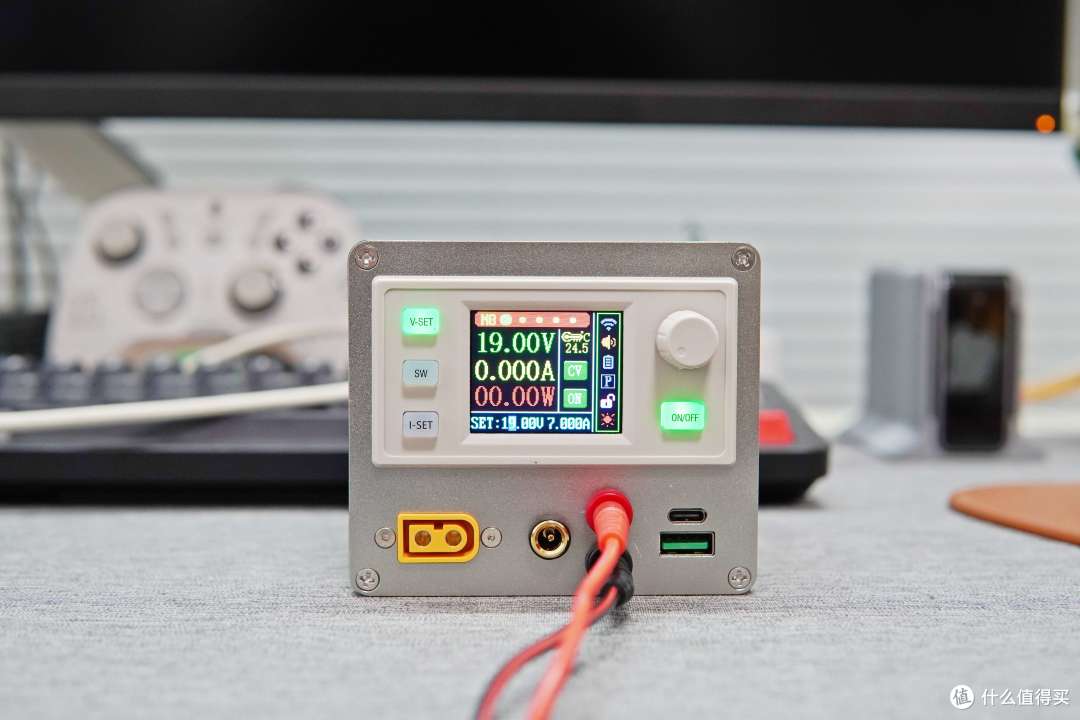

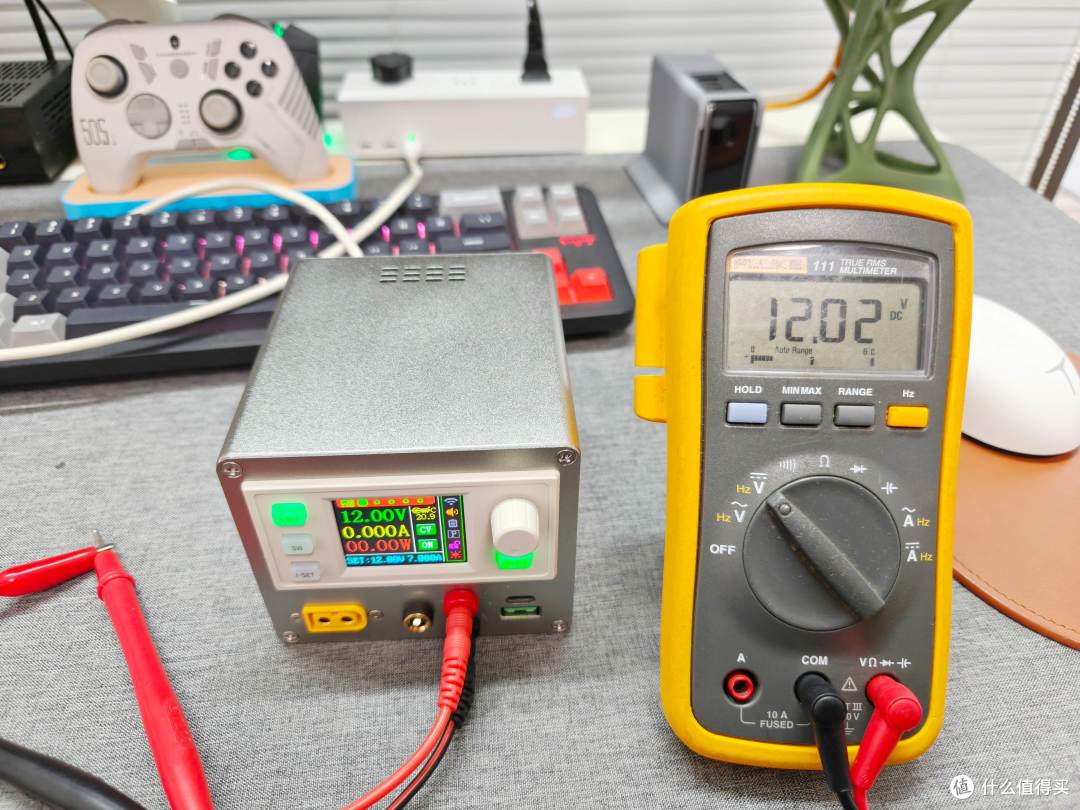

可调电源的三组DC输出接口，可以满足日常DIY时的很多需求，SK120X模块的功能非常齐全，恒压CV、恒流CC、恒功率CW，实用性还是非常好的，有需求的朋友真的推荐手搓这么一个可调电源。

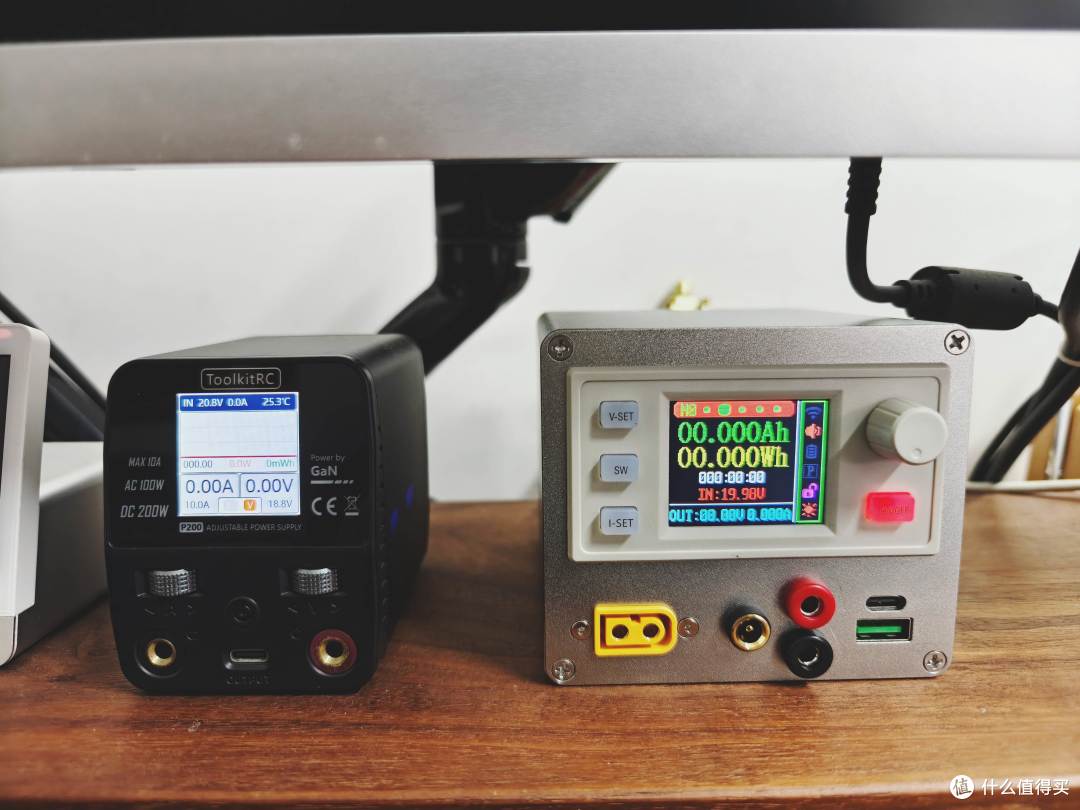

最后和我的另外一个可调电源合影一张，哈哈，以后两个电源可以同时用了。

手搓这么一个可调电源，整体费用不到一百元，其中外壳是免费白嫖，只花了6.22元的快递费用，还给寄的顺丰，最贵的就是SK120X模块，66元，PD诱骗器和SW3518模块一共13.5元，其他的接插件加起来也就10元出头，现在买这些东西是真的便宜，一两元的价格还给包邮，非常方便。

好了，大家如果在手搓过程中有什么疑问，可以随时咨询我。
