旗舰级AMD平台新标杆，ROG CROSSHAIR X870E Dark Hero 主板评测

前言

华硕玩家国度 ROG CROSSHAIR 系列，长久以来都是高端电竞主板的标杆，本期迎来了 X870E 芯片组的全新力作 —ROG CROSSHAIR X870E Dark Hero。这款主板搭载20+2+2相旗舰供电、满血DDR5超频能力、多规格高速存储与接口，再辅以华硕独家AI智能技术和优质超频调校，为锐龙9000系列CPU量身打造了一套兼具性能、扩展性与易用性的高端解决方案，无论是极限超频、还是3A游戏，都能展现出旗舰级的硬实力。

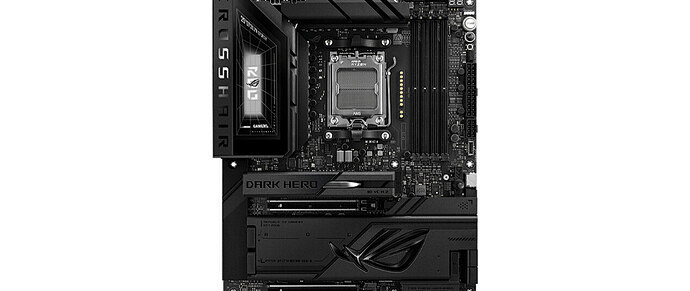

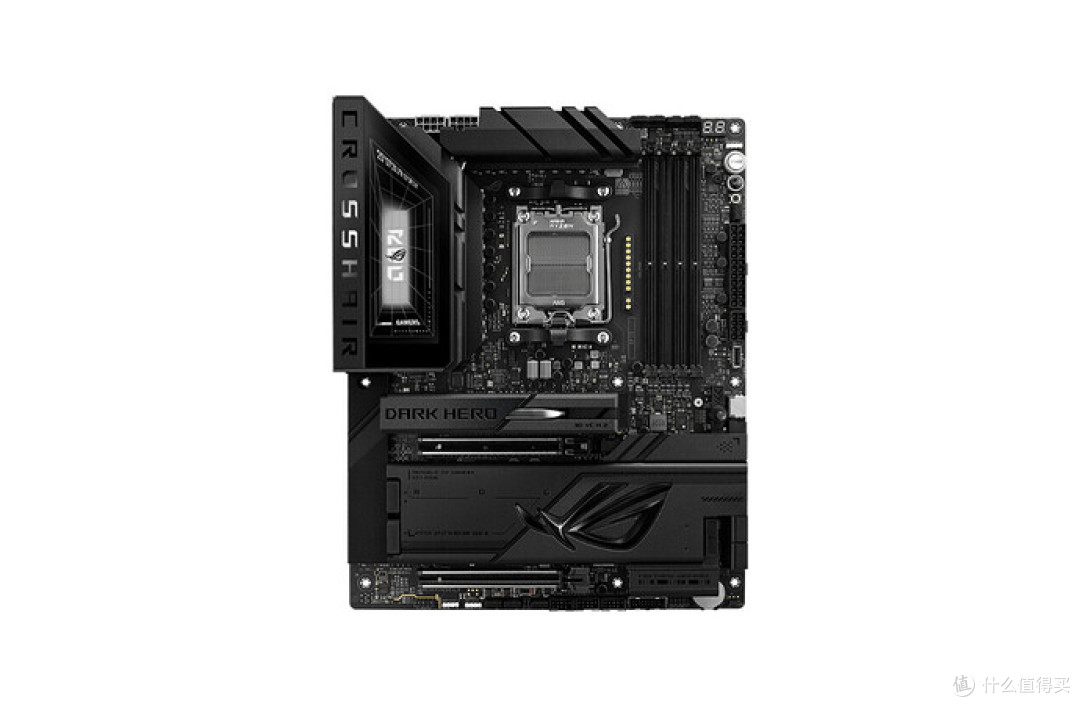

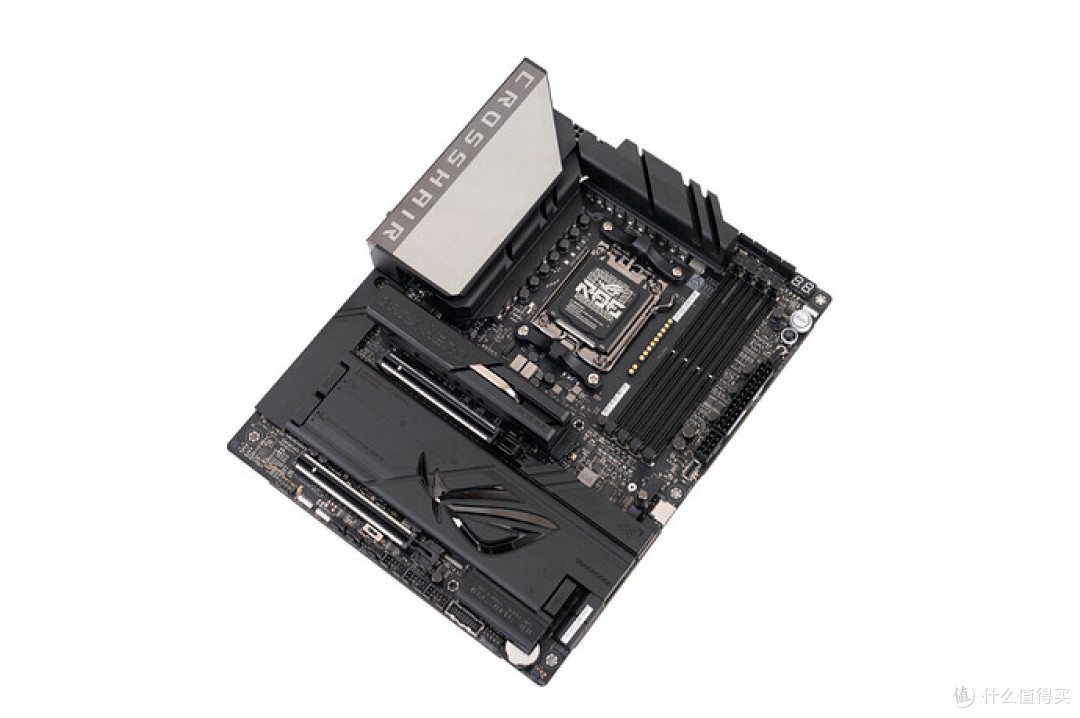

▲ROG CROSSHAIR X870E Dark Hero采用全黑一体化外观设计，将精致感融入细节，契合高端装机的简约美学。同时板载 Polymo Lighting II 幻彩灯效，可实现个性化灯光调校，平衡了低调质感与电竞氛围。

外观

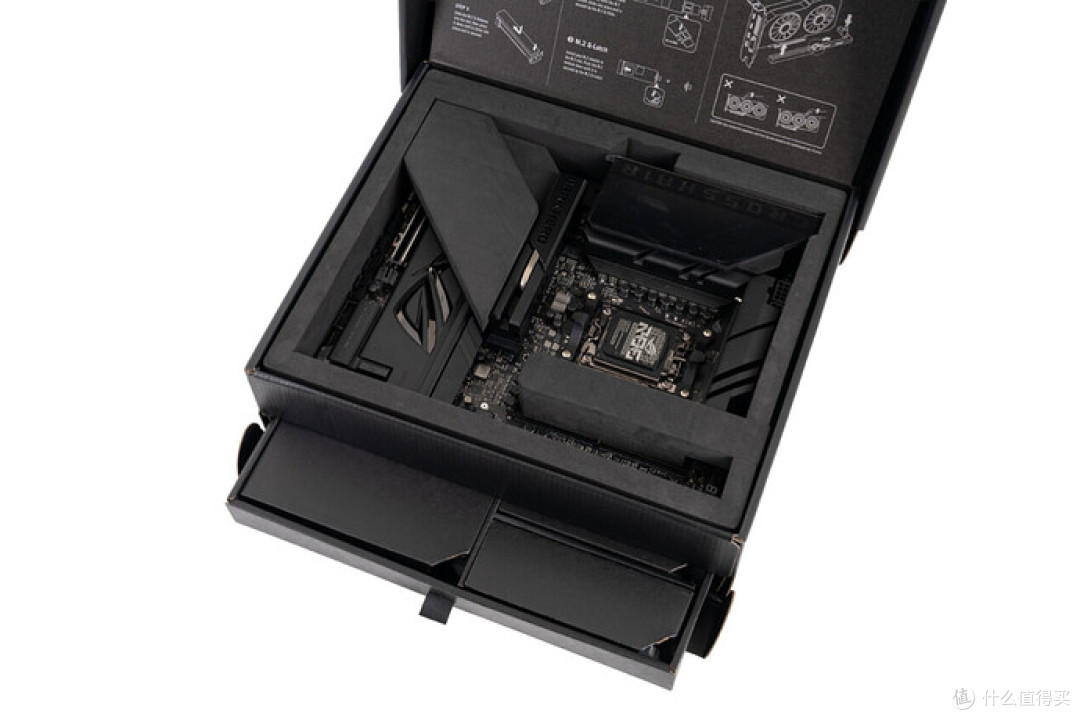

▲包装盒分上下层，上层安置ROG X870E Dark Hero主板，主板本体被稳固地安置在定制的高密度泡棉中，有效避免运输过程中的碰撞与震动。下层附件区采用了抽拉式抽屉设计，内部被划分成多个独立的小格子。可以让配件各归其位，分区收纳井井有条，也方便用户快速找到所需物品，体现了ROG对细节和用户体验的极致追求。

▲ROG X870E Dark Hero主板采用全板快拆设计，支持M.2 SSD散热装甲和显卡快拆。主板配备 4 根 DIMM 双通内存插槽，NitroPath DRAM Technology内存优化技术，可以让高频 DDR5内存的性能得到充分释放。

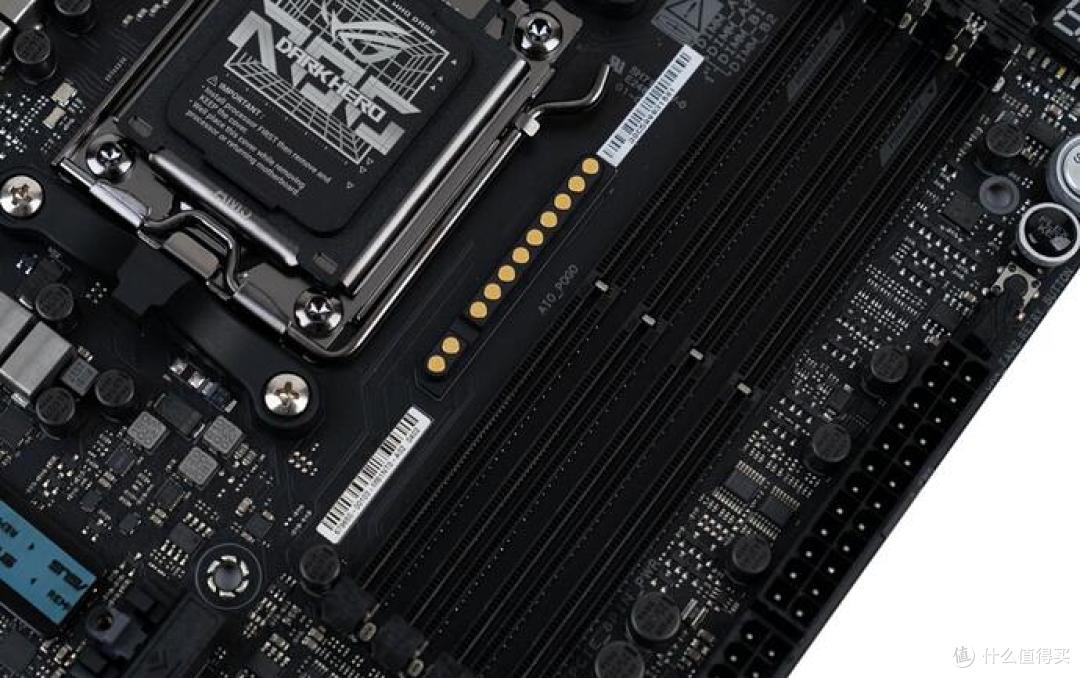

▲在 CPU 插槽右侧，是华硕创新的AIO Q-Connector接口。它不仅简化了水冷散热器的接线操作，实现了类免线式的水冷安装，大幅提升了高端装机的便捷性，同时也让机箱内部走线更加整洁。
作为一种触点式连接方案，它相比传统插针拥有更稳定的接触性能，有效减少了线材松动、接触不良的风险。这一设计，是华硕在主板人性化领域的又一创新，它正在定义下一代AIO 水冷接口的标准，为高端DIY装机体验树立了全新标杆。

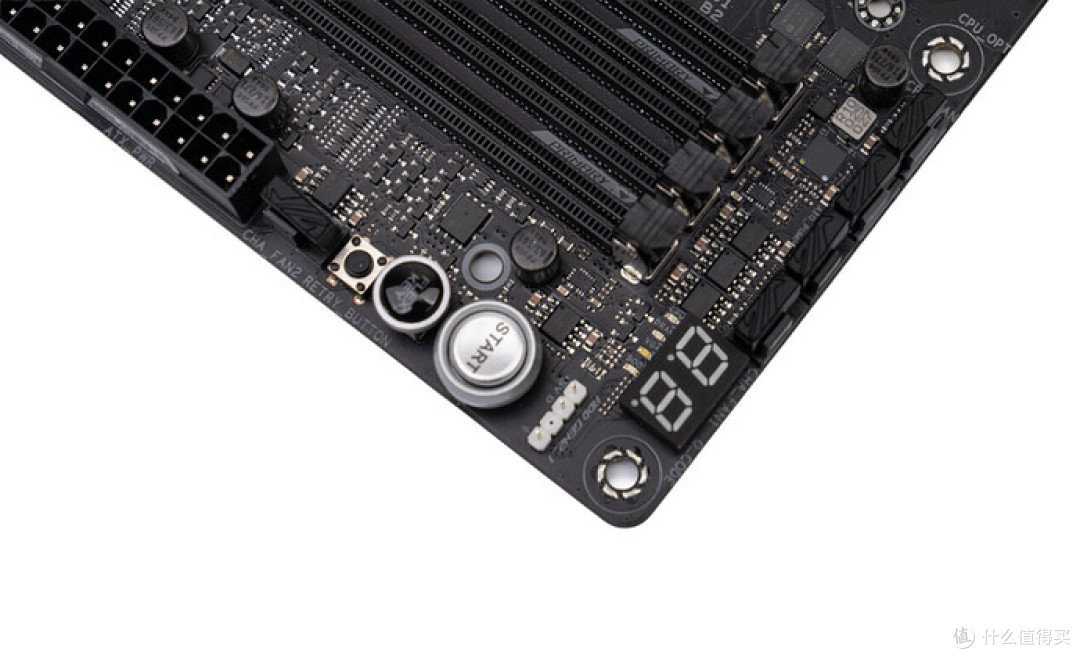

▲主板右上角集成了一块Q-Code 数码诊断屏与多组 Debug 状态指示灯，这套专为硬核玩家打造的排障组合，让 “裸机测试” 与 “快速排障” 变得前所未有的简单直观。无论是超频调试时的稳定性排查，还是装机初期的硬件兼容性检测，都能脱离机箱快速完成，大幅缩短故障定位时间，是高端电竞主板才会配备的专业级功能。

• START：启动按钮

• FlexKey按钮：按下FlexKey按钮可以重新启动系统。也可为FlexKey按钮指定快捷功能，例如启动SafeBoot或开启或关闭按钮的Aura灯效。

• RETRY BUTTON：重试按钮

▲ROG X870E Dark Hero 主板对显卡快拆机制进行了重新设计，在主板右侧配备了一颗按键式的显卡快拆按钮。无需借助任何工具，轻按即可一键解锁显卡插槽卡扣，实现秒级拆装显卡。

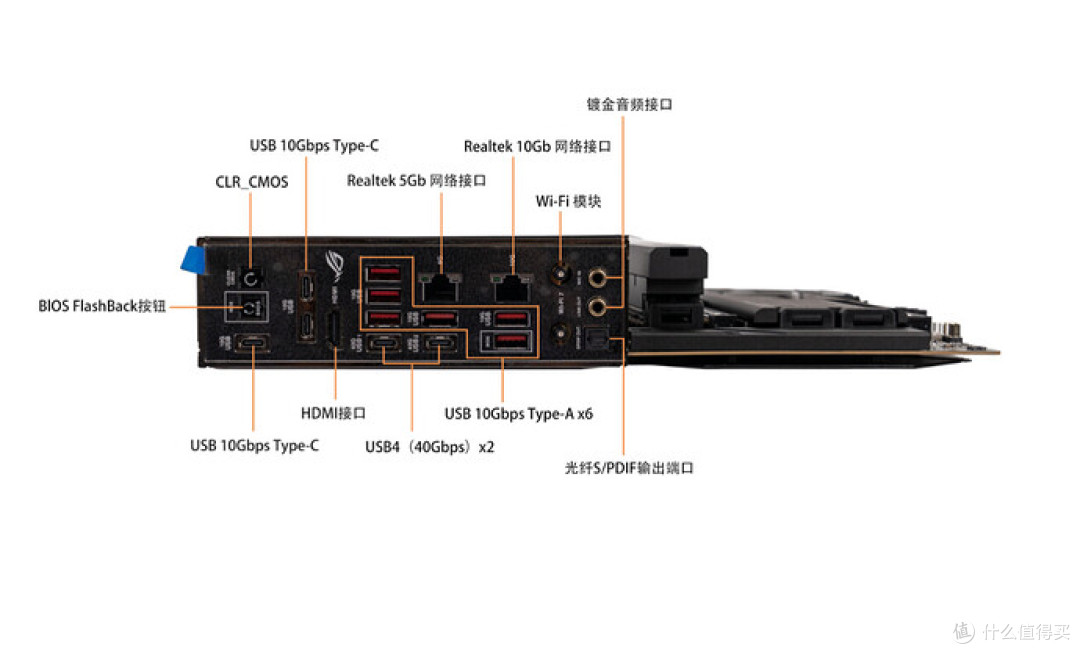

▲ROG X870E Dark Hero主板的后置I/O面板接口配置堪称豪华，全面适配高端用户对多设备拓展、高速传输及影音体验的全场景需求。

• 高速网络：配备双网口设计，包含 Realtek 10Gb 与 5Gb 双网络接口，同时搭载 Wi-Fi 7 模块，兼顾有线与无线的极致高速连接，满足大带宽传输与低延迟网络需求。

• 极速传输：提供2个40Gbps 速率的USB4接口、3个USB 10Gbps Type-C接口以及6 个 USB 10Gbps Type-A 接口，全面覆盖高速外设、高速存储设备的连接需求，实现数据传输的高效便捷。

• 影音与拓展：配备HDMI/USB4接口，支持高清显示输出；同时提供镀金音频接口与光纤S/PDIF输出端口，带来高保真音频体验；此外，还集成了BIOS FlashBack按钮与 CLR_CMOS按键，让系统维护与升级更加便捷。

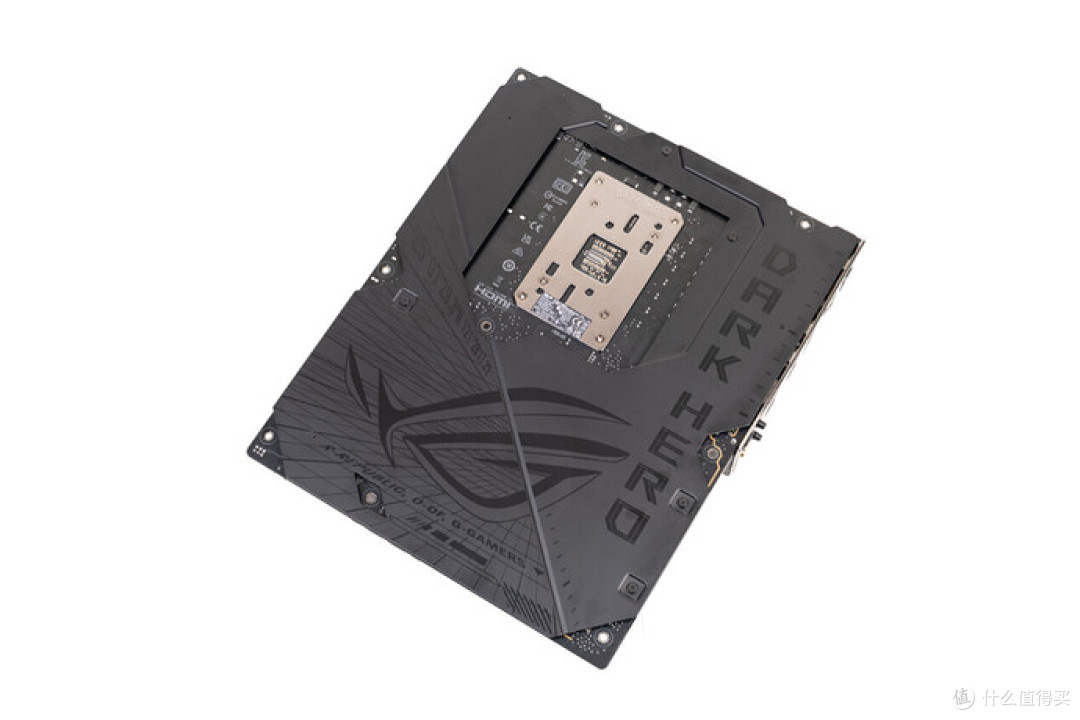

▲主板背面配备一体式黑色强化保护背甲，不仅能有效防护背面元器件免受物理损伤，还可辅助散热，提升主板长期运行稳定性。背甲表面蚀刻 “ROG” Logo与 “DARK HERO” 标识字样，哑光黑质感搭配精致纹理，既强化了品牌辨识度，又让旗舰主板的工业美学在细节处拉满。

附件

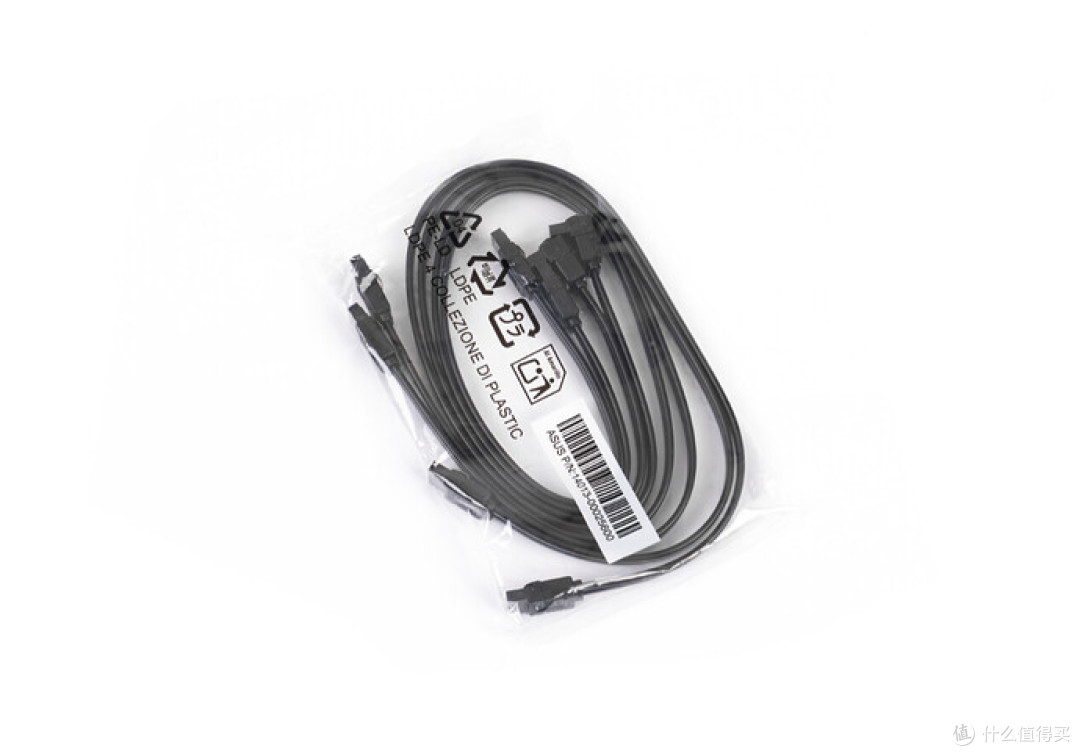

▲随板附赠的4根SATA 3.0数据线，采用柔韧的扁平线材设计，每条线材都支持 6Gbps 的高速传输速率，用于连接SATA硬盘。

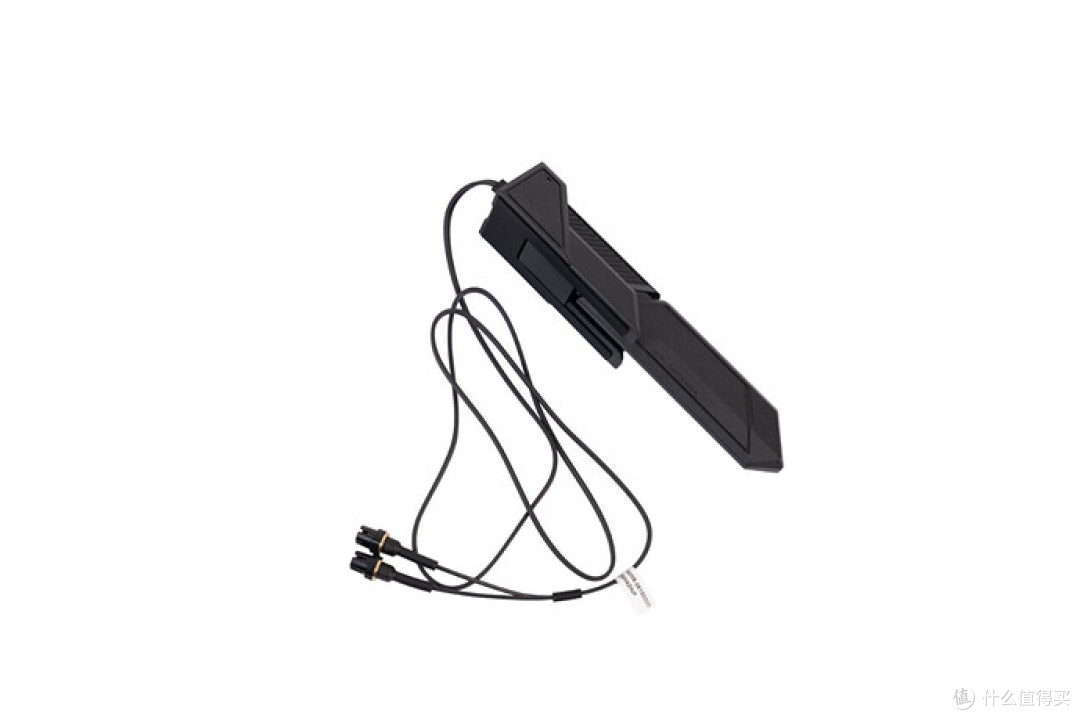

▲华硕易拆式 WiFi 天线，可以确保无线网络的稳定性和覆盖范围，满足高速无线连接需求。同时方便用户快速安装与更换，无需繁琐的旋转固定操作，即插即用，大幅提升装机与维护效率。

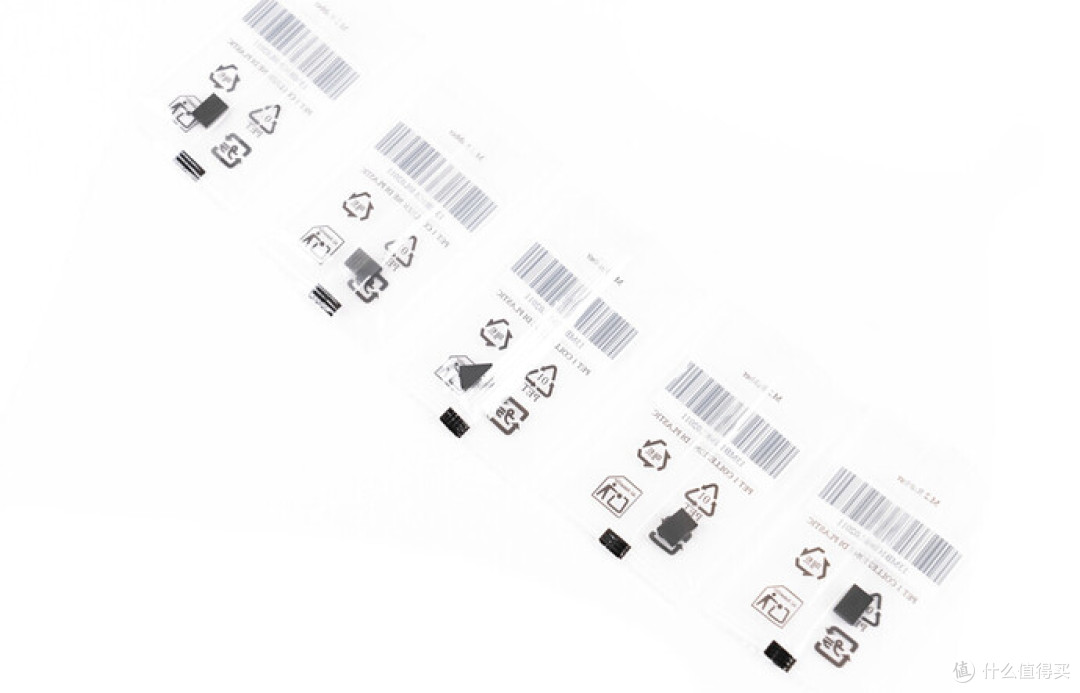

▲5个M.2背板橡胶软垫, 有助于增强单面颗粒M.2硬盘安装后的稳定性，防止M.2硬盘被金属散热片压弯。

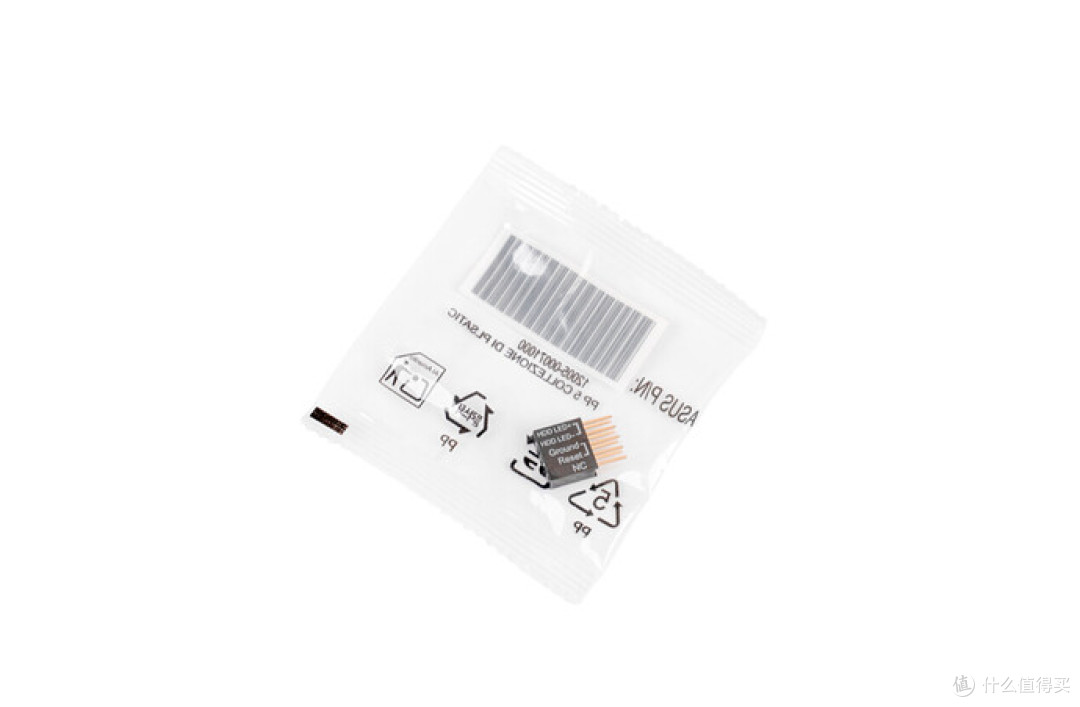

▲1个Q-connector，用于连接前置电源开关等面板，确保系统的便捷操作。

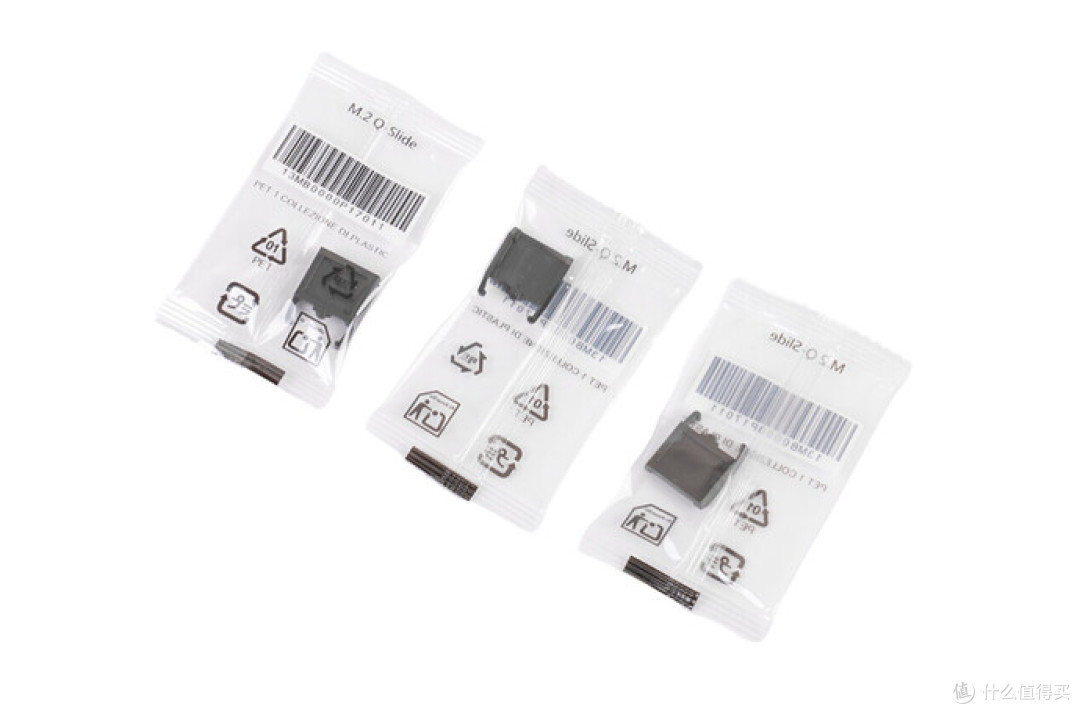

▲3个 M.2 Q-Slide，可以方便用户快速固定M.2 SSD，让 M.2 SSD 的安装和拆卸更加便捷高效。

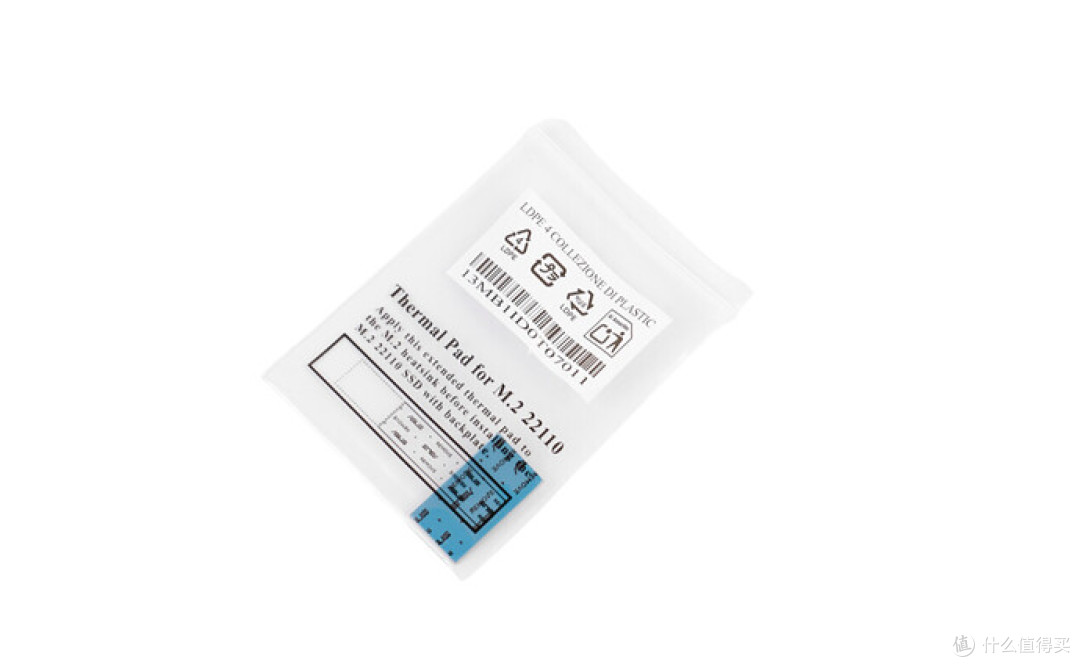

▲1个M.2 22110散热垫。因为主板上已经具备了2280长度的散热垫，只需要补齐至22110 长度的最后一段散热垫即可。

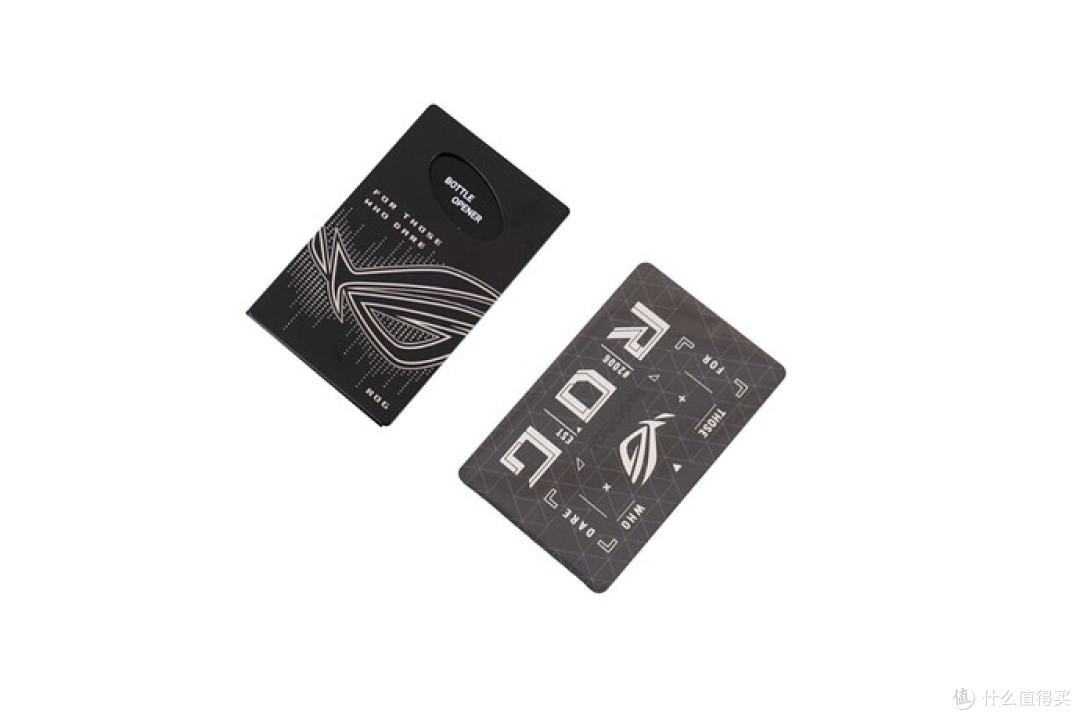

▲ROG VIP卡可以彰显玩家专属身份， ROG开瓶器，则可以用来开啤酒瓶。

▲一张ROG贴纸，可以让你用来装饰机箱等设备；快速用户手册能够帮助用户快速上手主板，高效完成装机与调试。

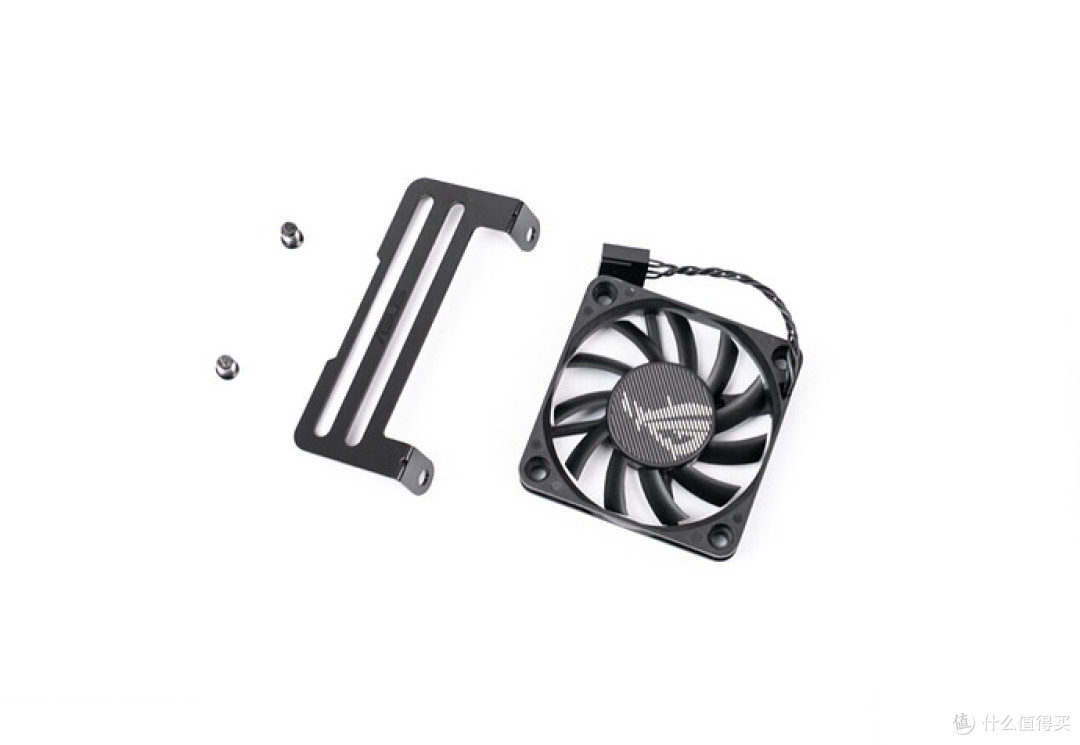

▲DDR5风扇支架和ROG辅助风扇，风扇规格为60x60mm。这套配件可以为DDR5内存模块提供主动式散热支持，有效降低高频率内存运行时的温度，避免因过热导致的性能波动或稳定性问题。

芯片解析

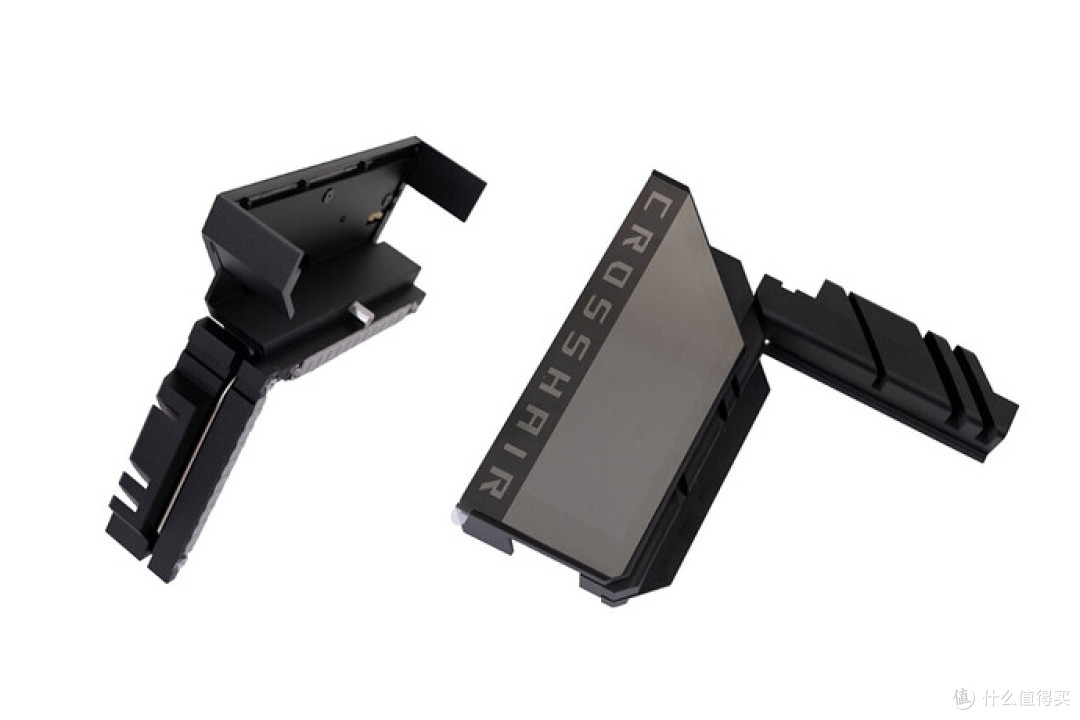

• VRM 散热装甲部分采用CNC铝块 + 热管 设计。通过 CNC 精密工艺切割出复合式沟槽结构，可以有效增大散热面积，同时利用热管的高效热传导能力，快速将VRM 供电模块产生的热量导出并散发到空气中，显著提升供电区域的散热效率，让供电区域不易发烫，保障主板在高负载下稳定运行。

• VRM区域集成了LED灯板，支持Polymo Lighting II 幻彩灯效，可实现个性化灯光调校。

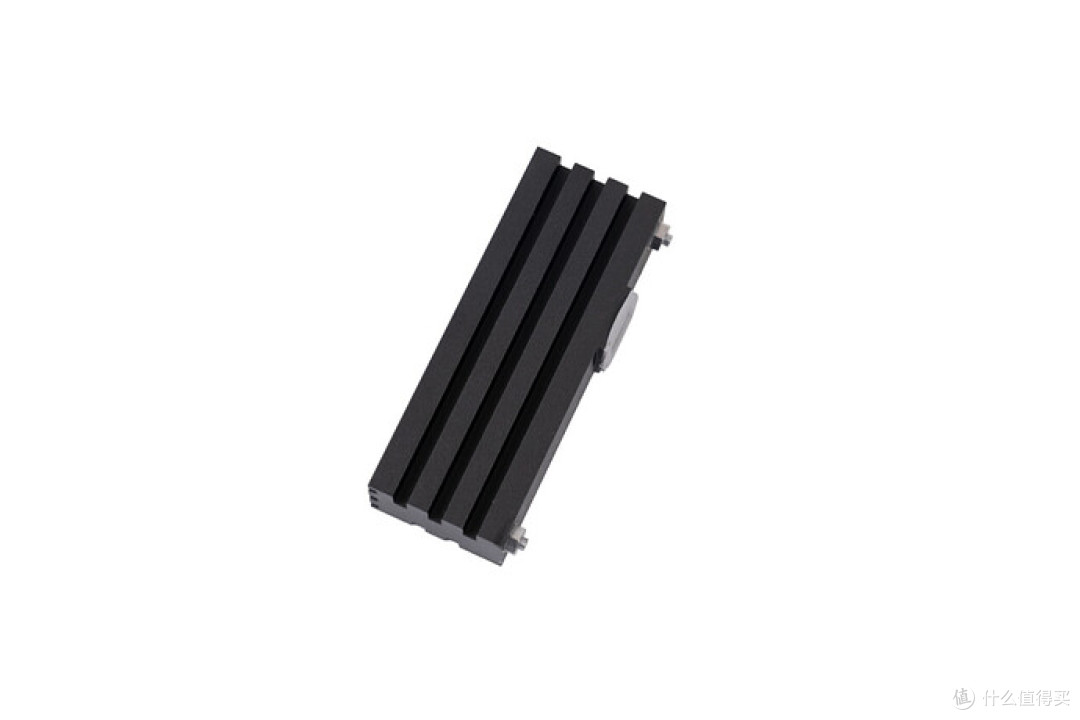

▲ROG X870E Dark Hero主板的第一条M.2 SSD 散热装甲，采用了与旗舰 EXTREME 系列同款3D VC均热板技术。这种真空腔均热板内部通过毛细结构和相变循环，能以远超传统金属的效率快速传导热量，配合延伸式热管设计，大幅扩大了散热面积，可高效带走 PCIe 5.0 SSD 在高速读写时产生的热量。

▲USB4 主控芯片拥有单独的散热装甲，可以针对性地降低芯片高负载运行时的温度，保障 USB4 接口在高速数据传输、外接高功耗设备时的性能稳定性，避免因芯片过热出现数据传输速率下降、设备兼容性问题等情况。

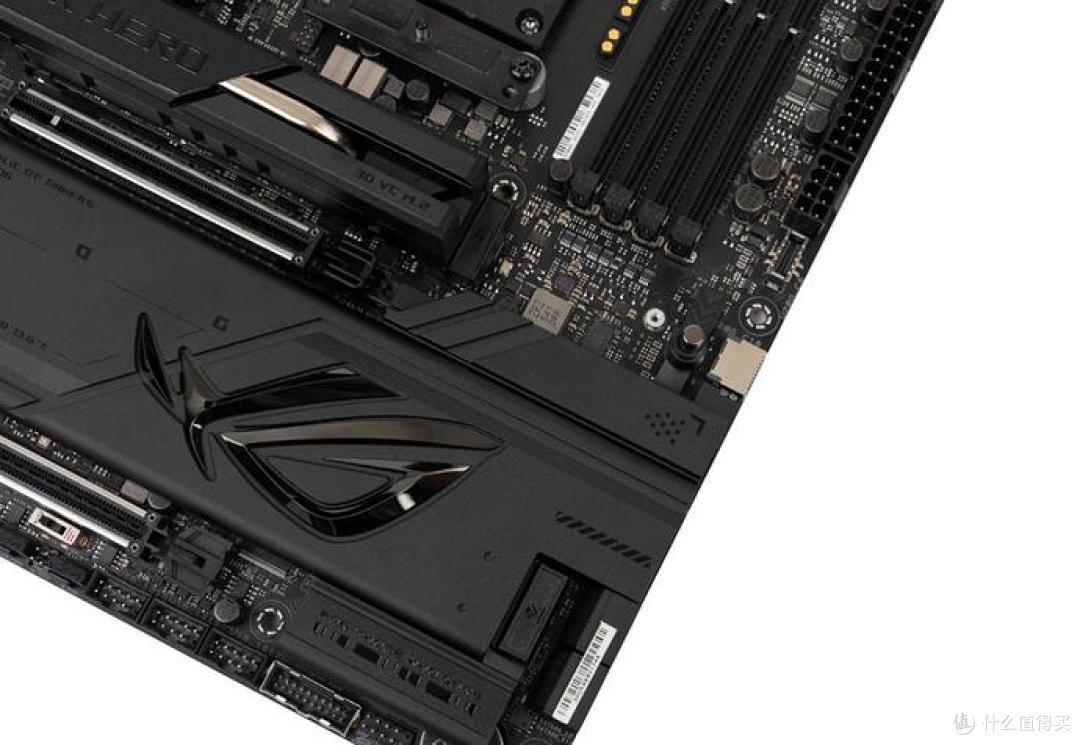

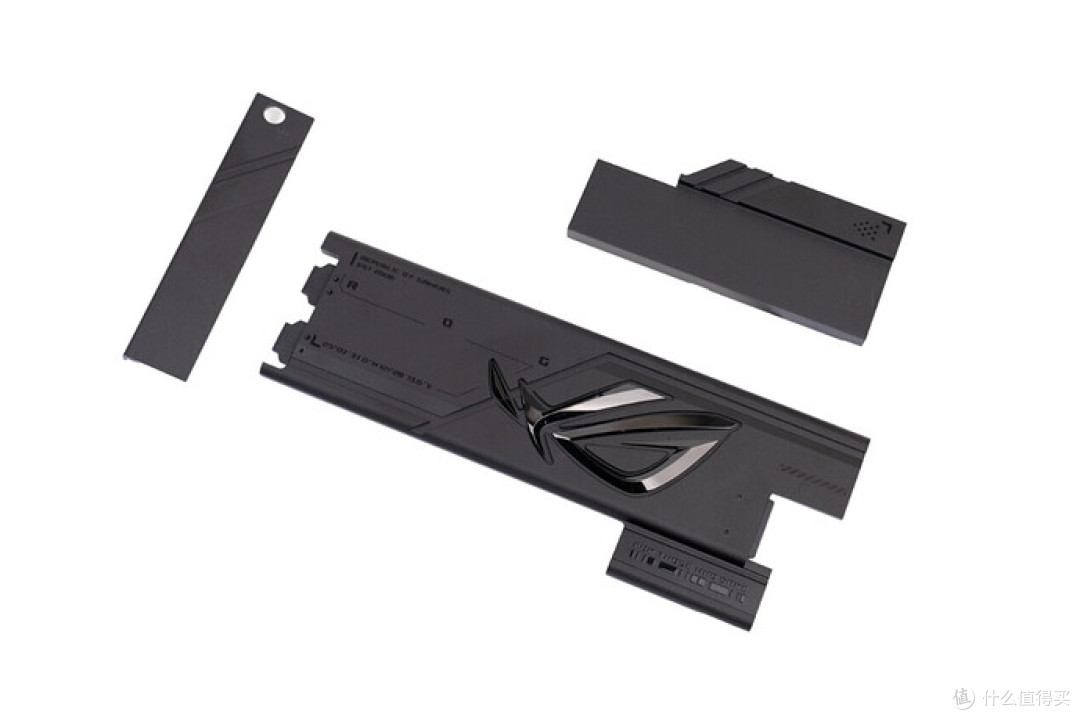

▲主板配备ROG系列专属定制的散热装甲套件，整套散热装甲以哑光黑铝合金材质为基底，表面精心点缀ROG图案，不仅具备出色的导热性能，还能有效抵御指纹，保持外观的精致与耐用。

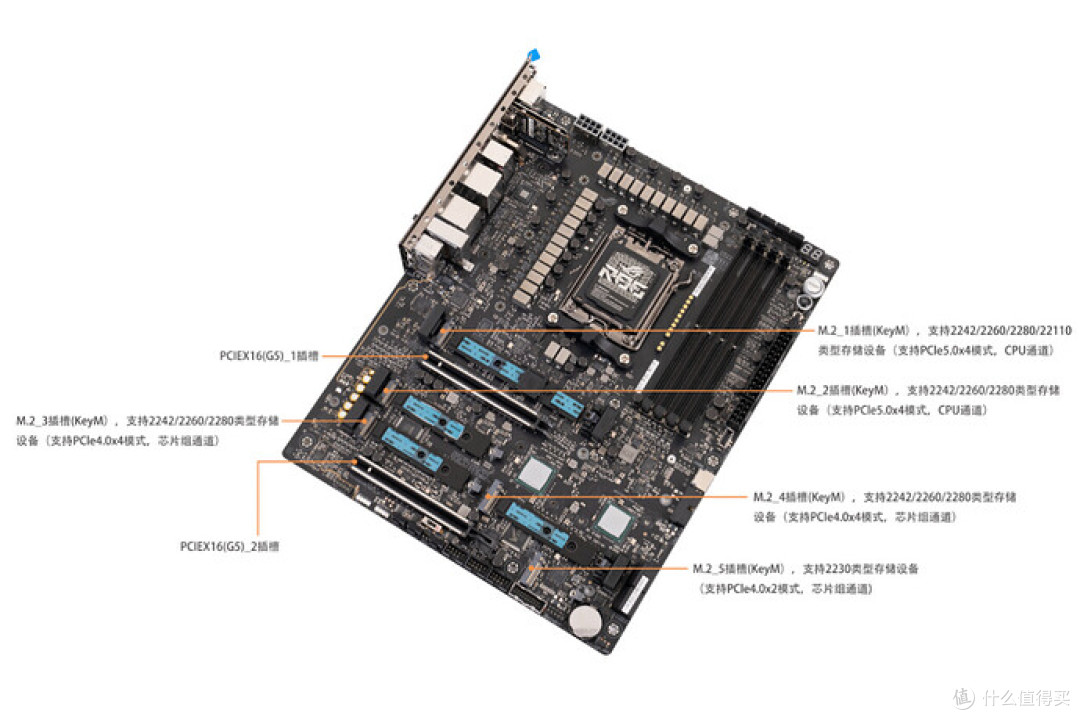

• 当PCIEx16(G5)_1以PCle5.0x16运行时，PCIEx16(G5)_2将以PCle3.0x4运行。可以在BlOS中更改带宽，让PCIEx16(G5)_1和PCIEx16(G5)_2同时工作在PCle5.0x8。

• PCIEx16(G5)_1插槽支持拆分成x4+x4+x4+x4，可以用来安装Hyper M.2 X16 系列卡。

• 后置IO接口中的两个USB4接口与M.2_2插槽共享PCle5.0x4带宽。当M.2_2插槽安装SSD时，二者皆以PCle5.0x2运行。可以在BIOS中将M.2_2带宽切换为PCle5.0x4，此时将会关闭两个USB4接口。

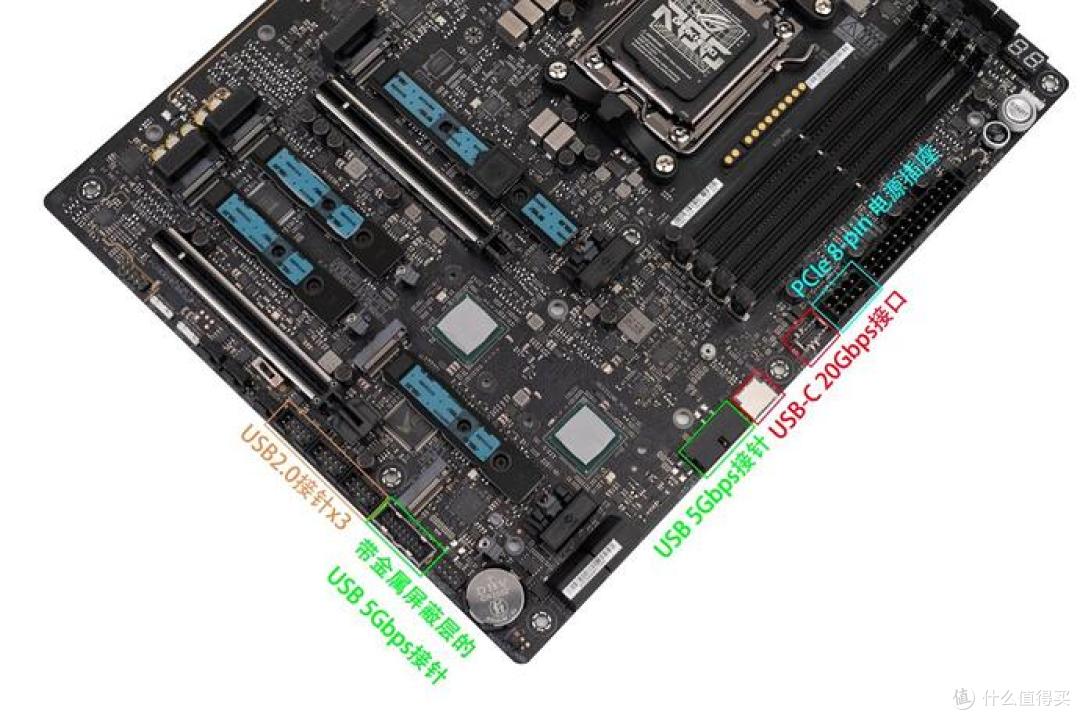

• 3个USB2.0插针可扩展6个前置USB 2.0接口

• 2个USB 3.2 Gen 1插针，可扩展4个前置USB 3.2 Gen 1 Type-A接口

• 2个USB 3.2 Gen 2x2 Type-C（20Gbps） 插槽，可扩展2个USB 3.2 Gen2x2 Type-C接口。

• PCIe 8-Pin电源插座连接电源线后，可以为其附近的前置 USB-C接口提供60W PD支持。如果没有连接PCIe 8-Pin电源插座，则前置 USB-C 接口只能支持27W。

• 仅U20G_C6接口（PCIe 8-Pin电源插座附近的USB-C接口）支持PD3.0/QC4+。

• 主板配备专有8+8pin ProCool II高强度供电接口，采用增强实心接针（耐受电流10A），有效提升了电源连接稳定性与兼容性。

• 主板供电元件的选择同样严苛：采用高品质电感及耐用电容，能承受严苛的温度，并提供高于行业标准的性能。

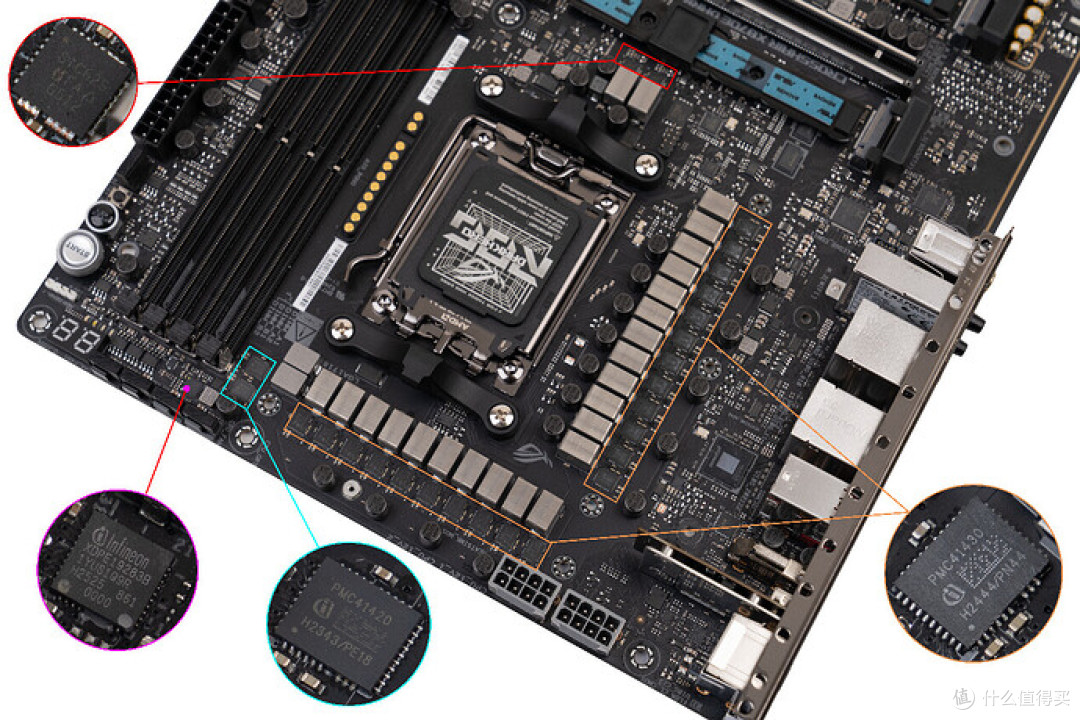

• 主板采用20（VCORE）+2（SOC）+2（MISC）项供电模组，其中VCORE与SOC每相均支持高达110A电流。

• VCORE、SOC部分DrMOS型号为PMC41430，最大电流为110A。

• MISC部分DrMOS型号为SiC629，最大电流为80A。

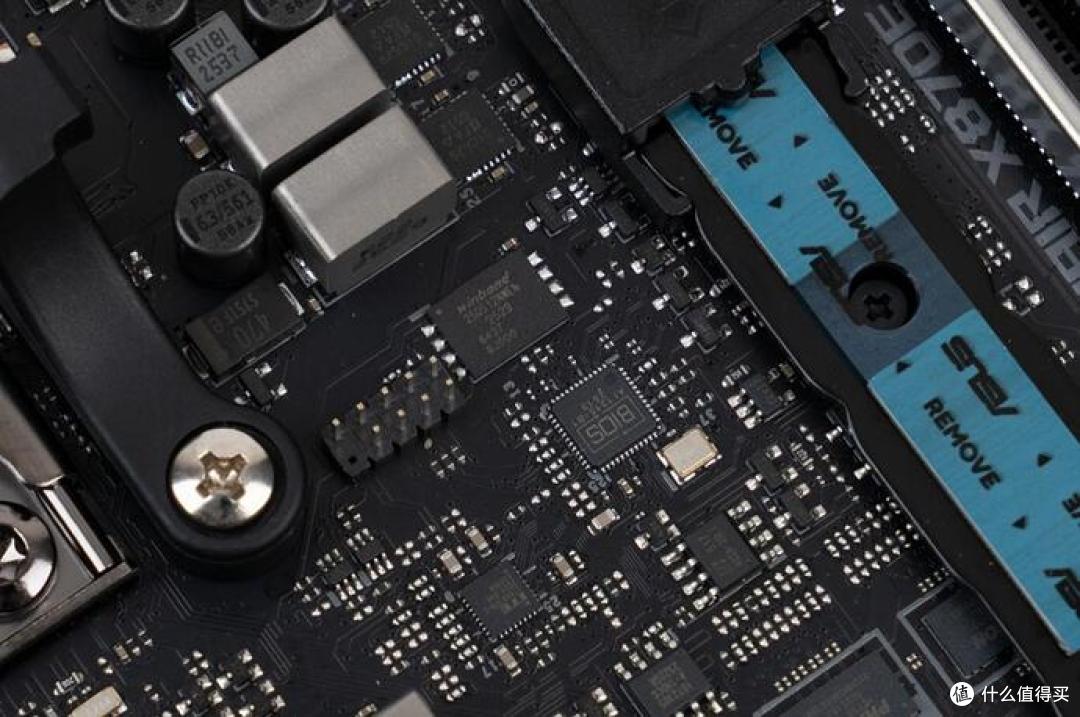

• 内存部分供电主控是英飞凌的XDPE19283B。

• 内存部分DrMOS型号为PMC41420，最大电流为90A。

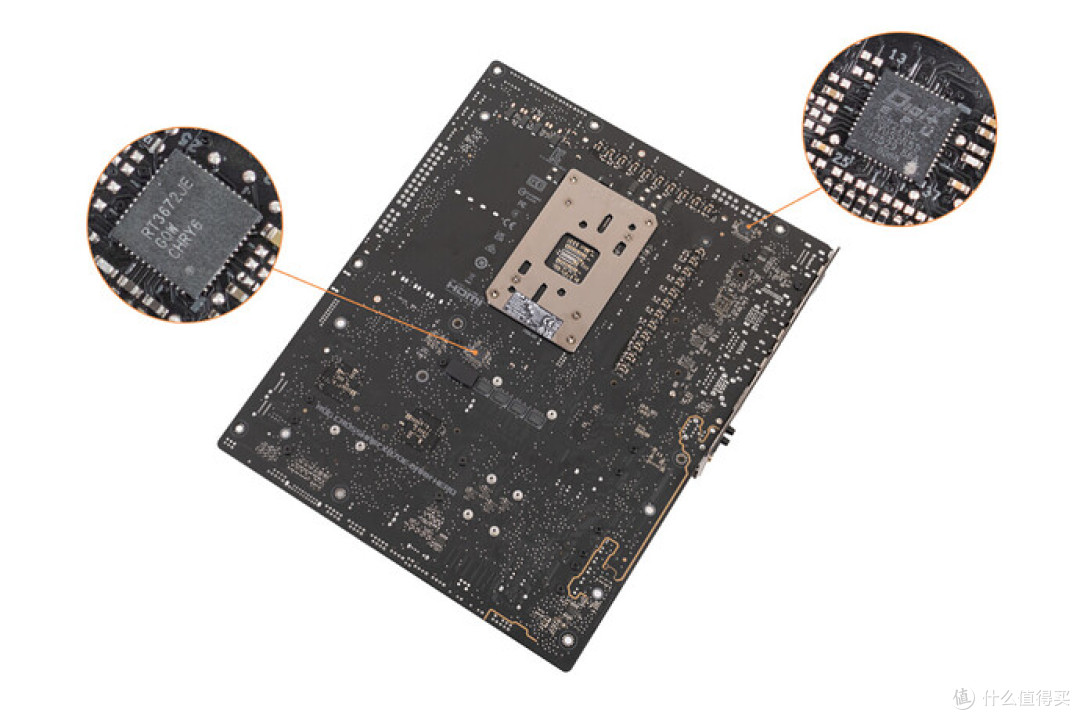

• VCORE+SOC的PWM主控为华硕定制的ASP2205，位于主板背面。

• MISC的2相PWM控制器也在主板背面，型号为RICHTEK RT3672JE。

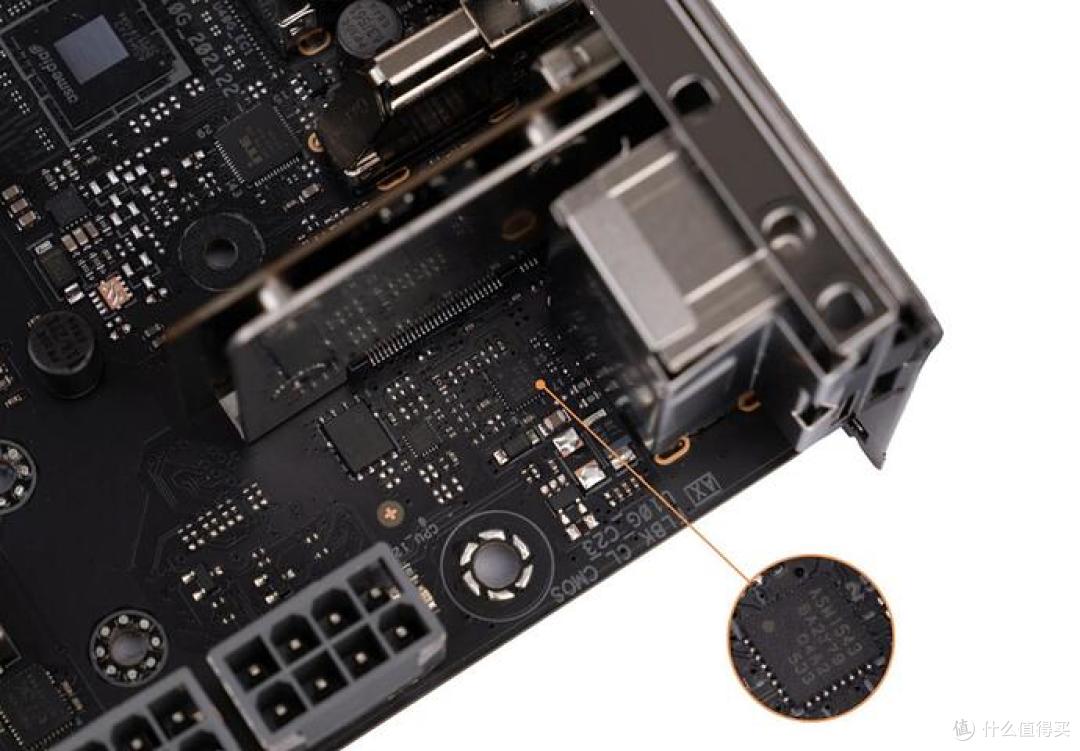

▲ASM1543，为后置的BlOS FlashBack按钮旁边的USB Type-C接口提供正反盲插功能，并提供USB接口的PD功能控制。

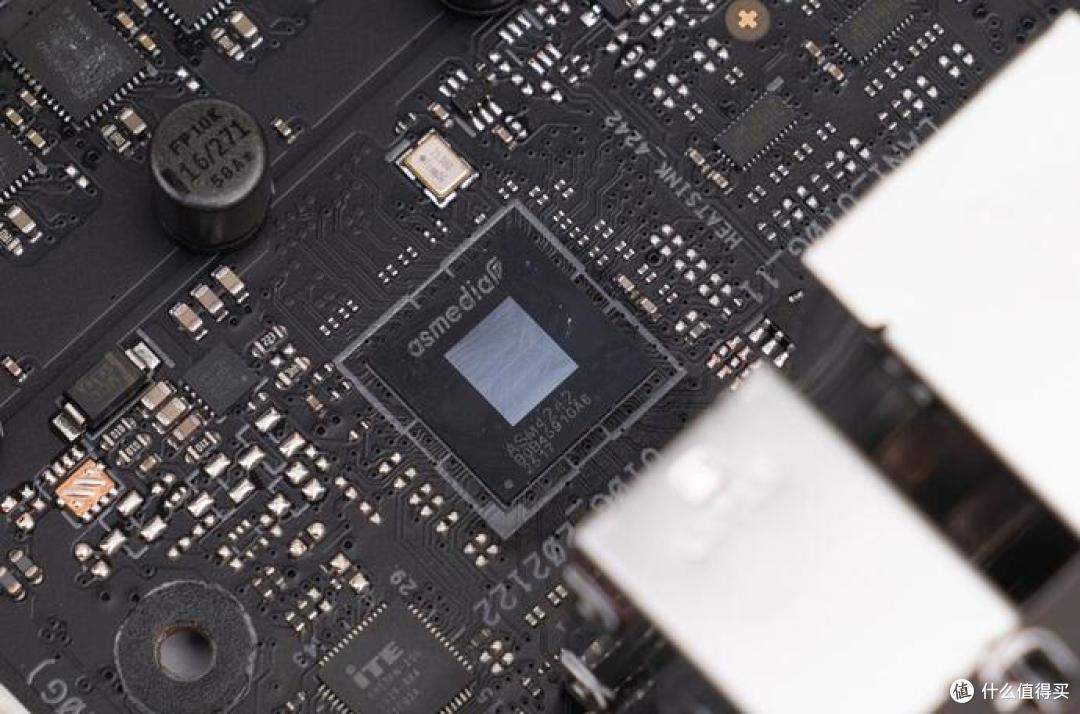

▲ASM4242支持两个USB4（40Gbps）下行端口，为主板IO接口中的两个USB4接口提供支持。作为PCIe 4.0与USB4之间的桥梁，ASM4242支持PCIe 4.0 x4（64Gbps）通道输入，可将PCIe信号转换为USB4协议信号，实现40Gbps的传输带宽。

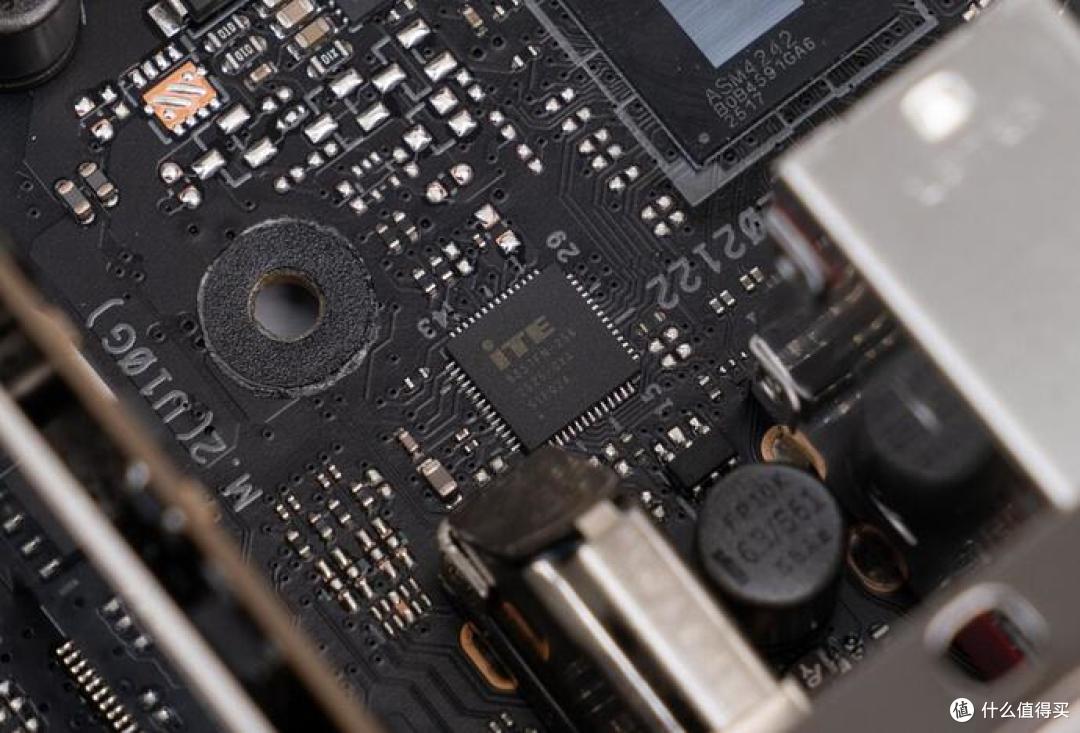

▲IT8857FN是ITE（联阳半导体）推出的 USB Type‑C PD控制器，为主板后置的USB4接口提供PD快充管理。

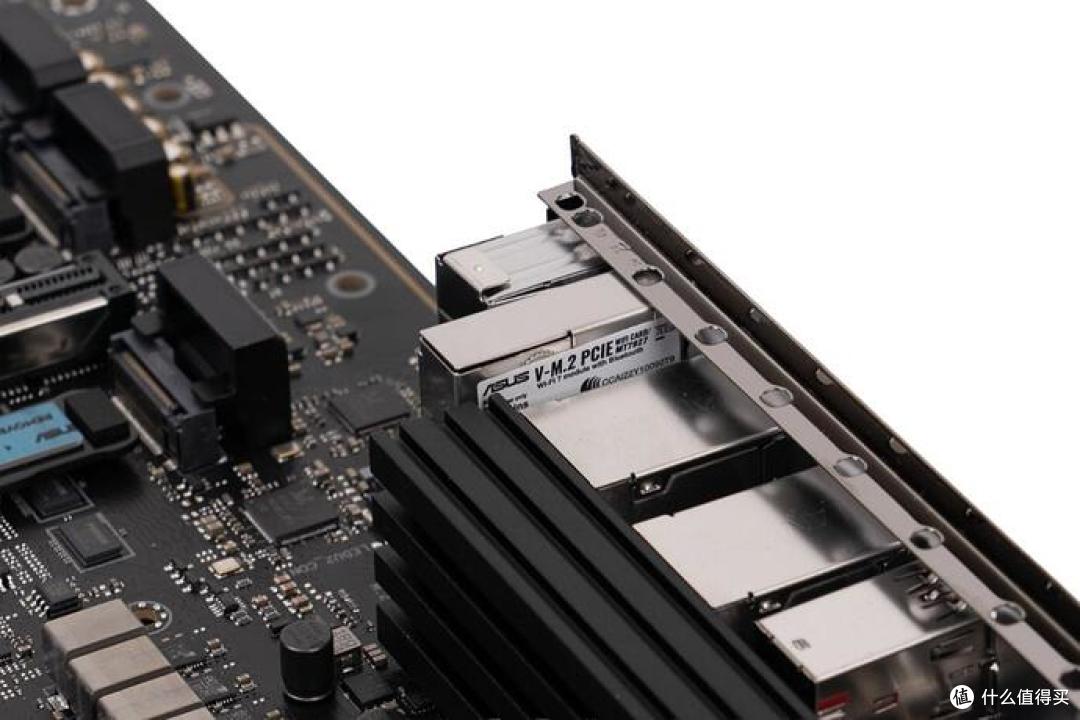

▲MTK的MT7927 WiFi7无线网卡。支持最新的WiFi 7技术，具备超高速传输、低延迟和广覆盖范围等特点，能显著提升无线网络性能。

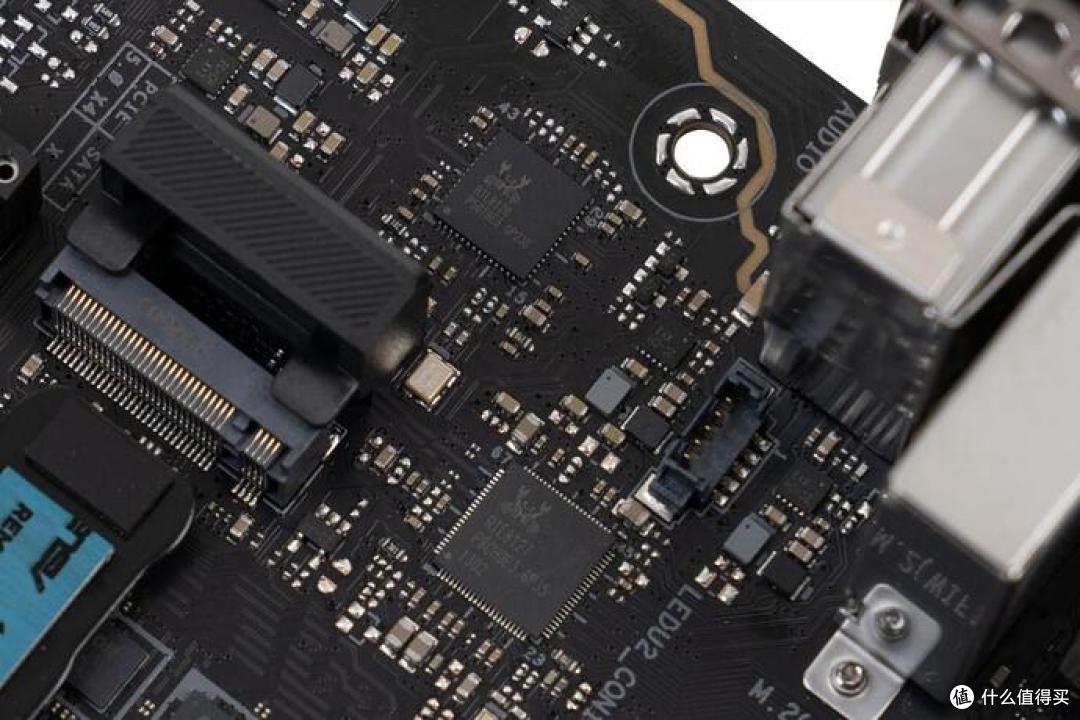

• RTL8127是瑞昱推出的消费级万兆以太网控制器，可提供10Gbps的高速网络带宽，满足大文件跨设备传输、4K 影音实时流等场景需求。

• RTL8126则是瑞昱的5G以太网控制器，为日常设备联网等场景提供稳定的中高速带宽支持。

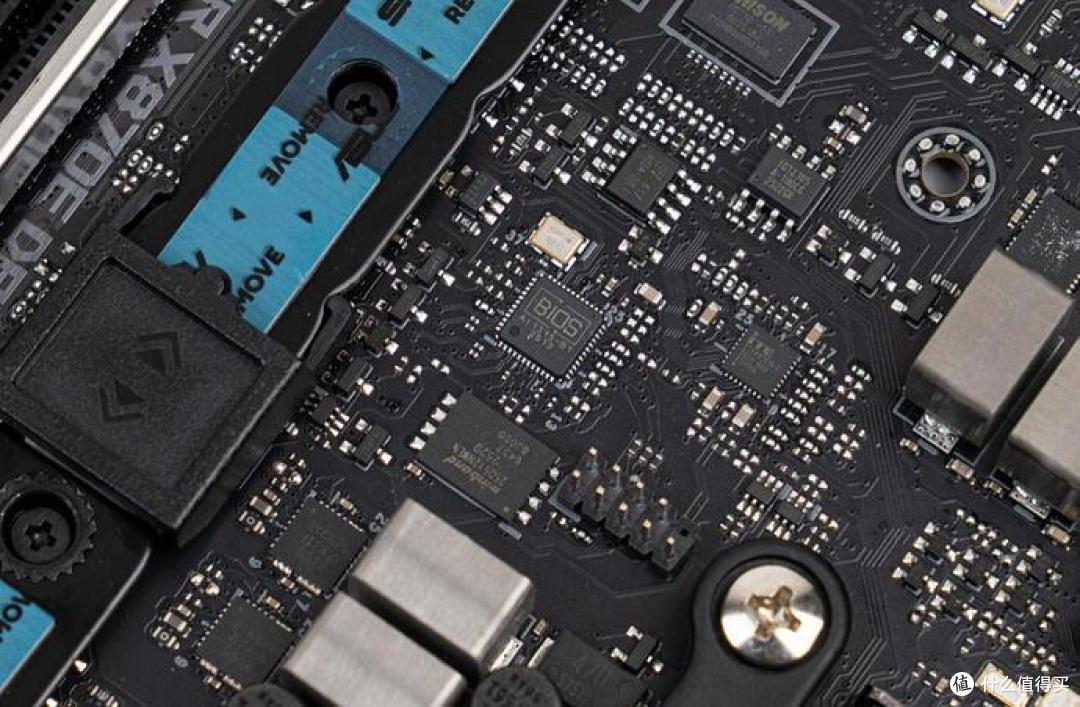

▲BIOS ROM芯片。它独立于主板主BIOS，支持在不安装 CPU、内存的情况下，仅通过U盘导入新版 BIOS 文件，再按下主板上的BIOS Flashback 按键，即可自动完成BIOS更新。

▲25Q512NWEN，Winbond（华邦电子） 生产的一颗 Serial NOR Flash 存储芯片，容量大小为64MB，能轻松容纳大型 UEFI BIOS、支持多语言、多版本备份、集成 RGB控制等额外数据。

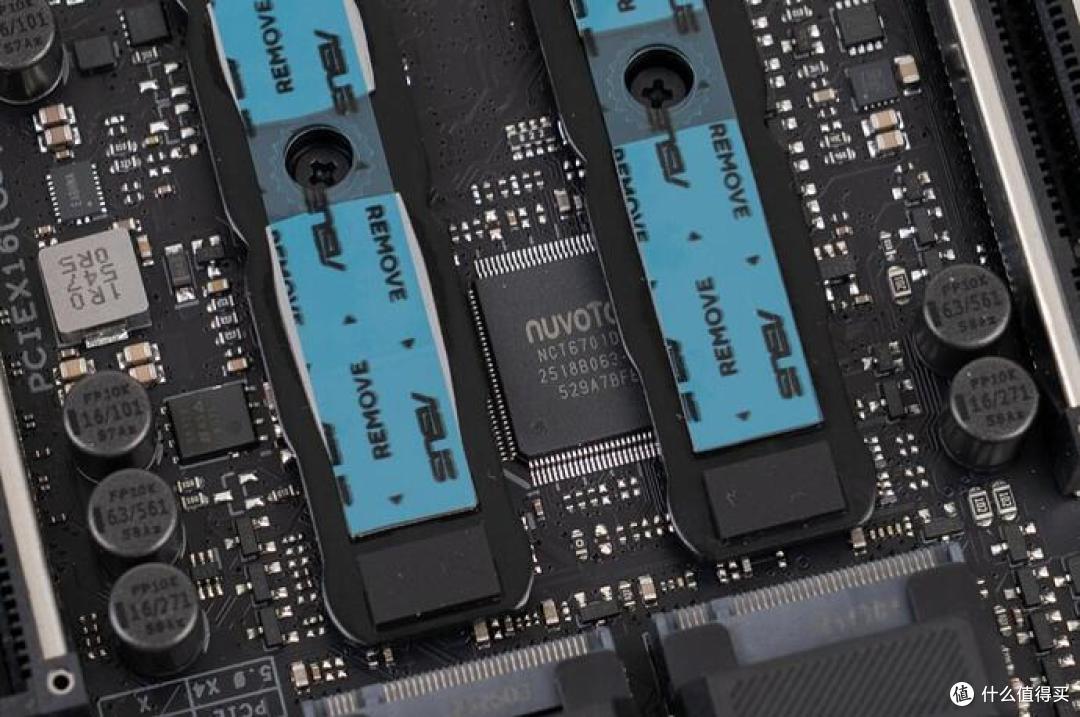

▲NuvoTon NCT6701D，该芯片负责监控主板的实时运行状态，确保系统稳定运行。

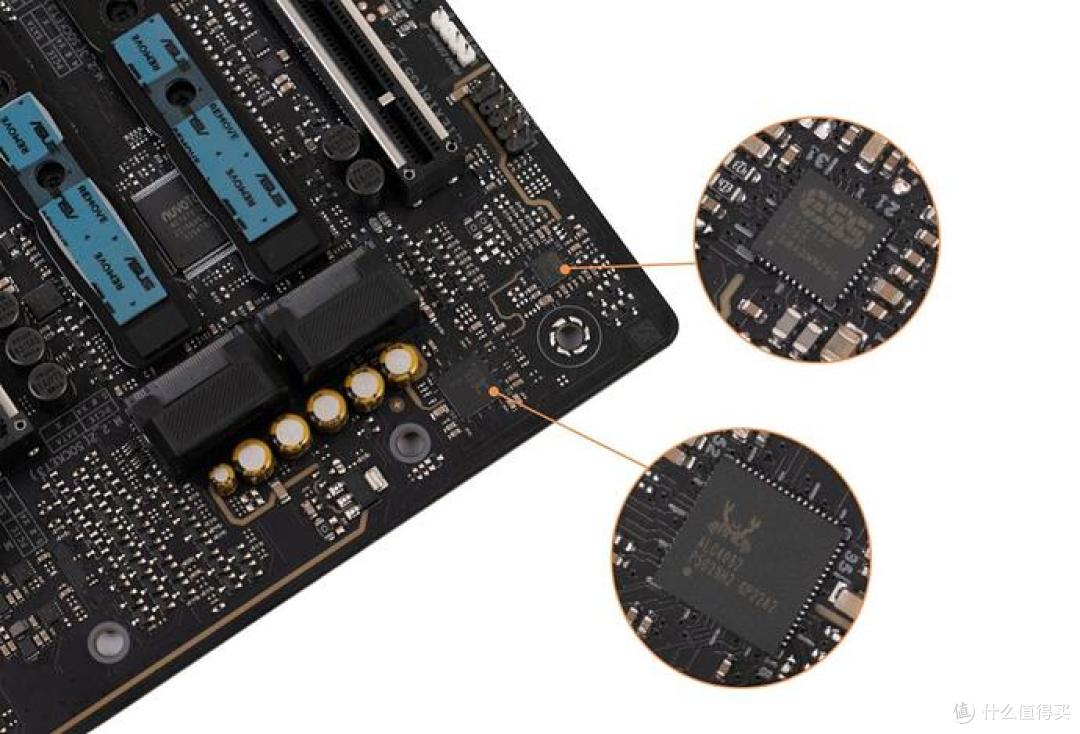

• 音频部分芯片采用的是Realtek ALC4082声卡芯片，支持7.1声道。在它的边上是6颗高品质音频电容。

• ES9219Q DAC芯片，相当于给音频加了 “高清解码器”，可以提供“更清晰、饱满、真实”的声音。
  ALC4082+ES9219Q的组合：ALC4082作为专业声卡芯片，能提供扎实的 7.1 声道输出，搭配高品质电容减少杂音；ES9219Q DAC芯片则负责把数字信号 “翻译” 成更细腻的模拟声音，有效提升前置面板音频质量，让你在游戏里能精准听到脚步声方向，听歌时能听清乐器的细节，看电影时感受到身临其境的环绕音效。

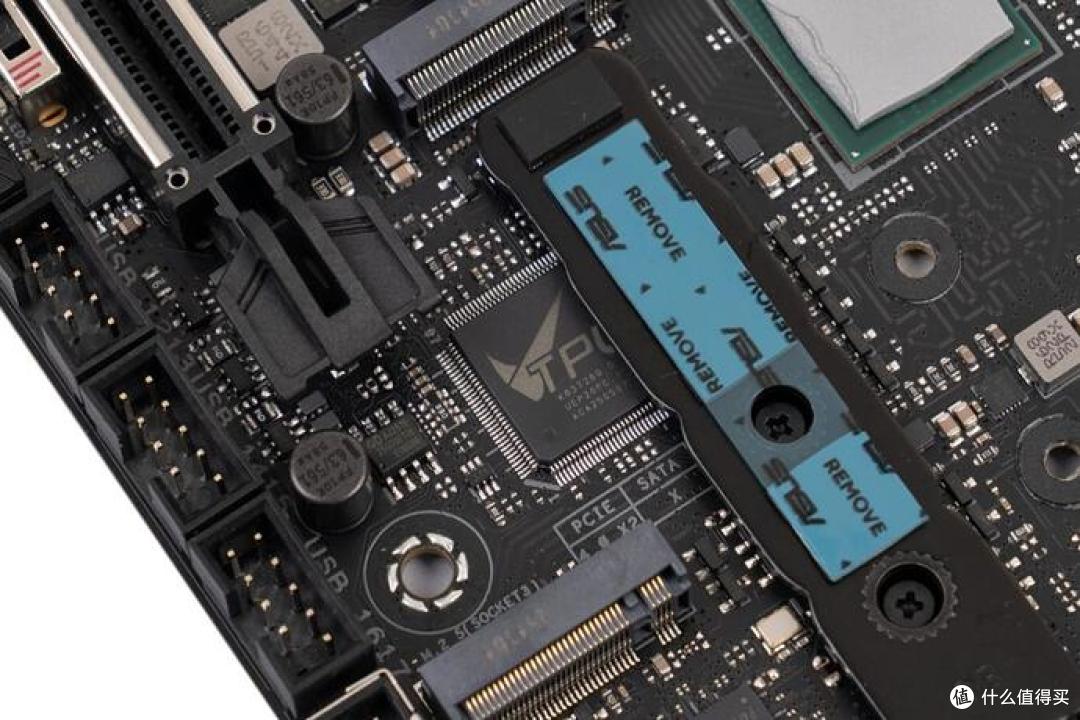

▲TPU芯片，主要用于智能优化性能优化与超频控制，可自动调节CPU、内存等硬件的电压与频率参数，提升系统性能或在超频时保障稳定性。

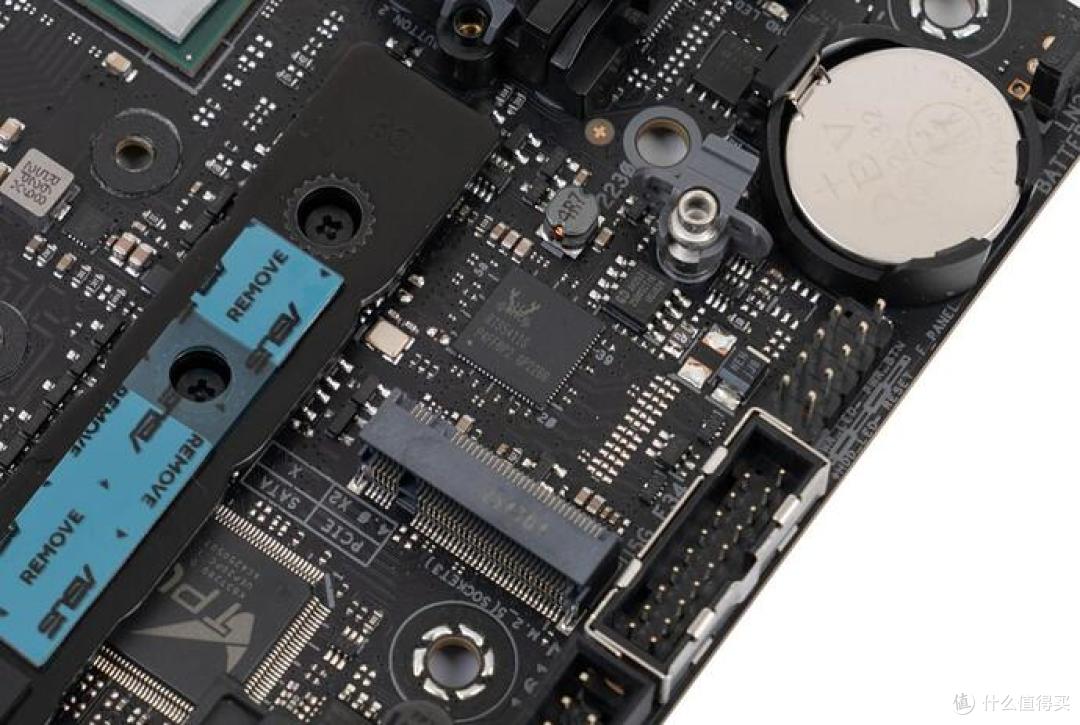

▲RTS5411S是一个USB 3.2 Gen1 4端口集线器控制器，支持USB 3.2 Gen1规范，理论传输速度可达5Gbps，可以扩展4个USB 3.2 Gen1接口。

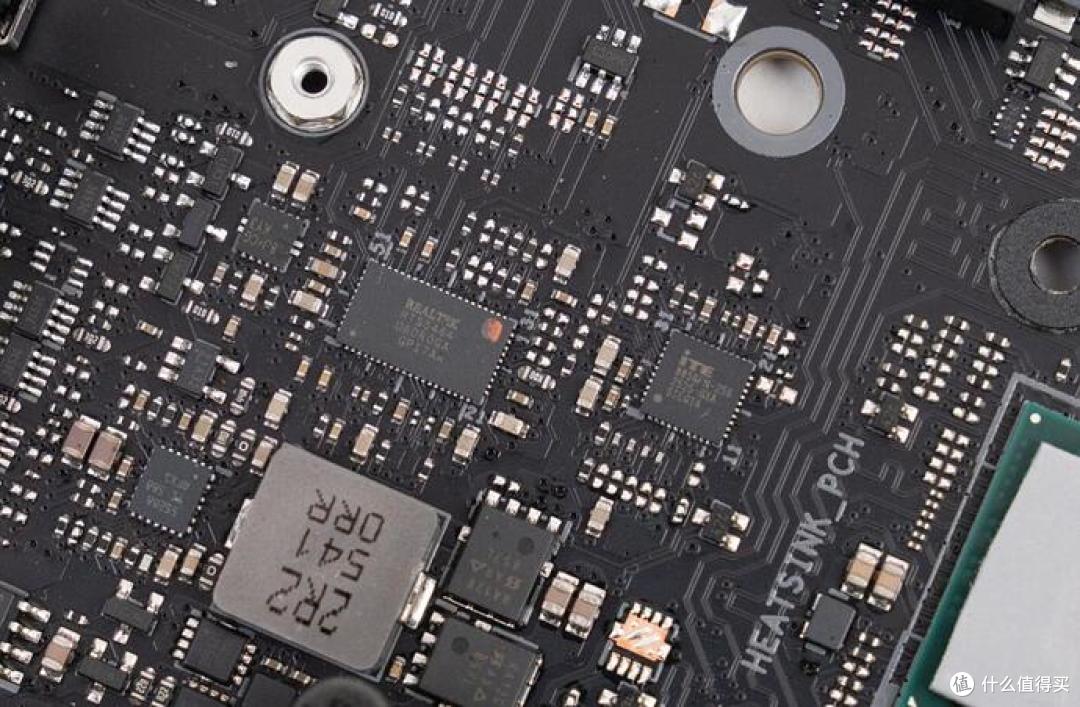

• Realtek RTS5464，USB-C 芯片，主要负责实现前置面板的20Gbps USB 3.2 Gen 2x2 Type-C接口。

• IT8856FN是一款高性能的USB Type-C Power Delivery控制器，支持高达100W的输出功率，满足笔记本电脑、平板电脑等设备的快速充电需求。IT8856FN专注于前置 USB-C 接口的 PD 控制，而其升级版 IT8857FN 则主要为USB 4芯片提供PD充电支持，两者在应用场景上有明确区分。

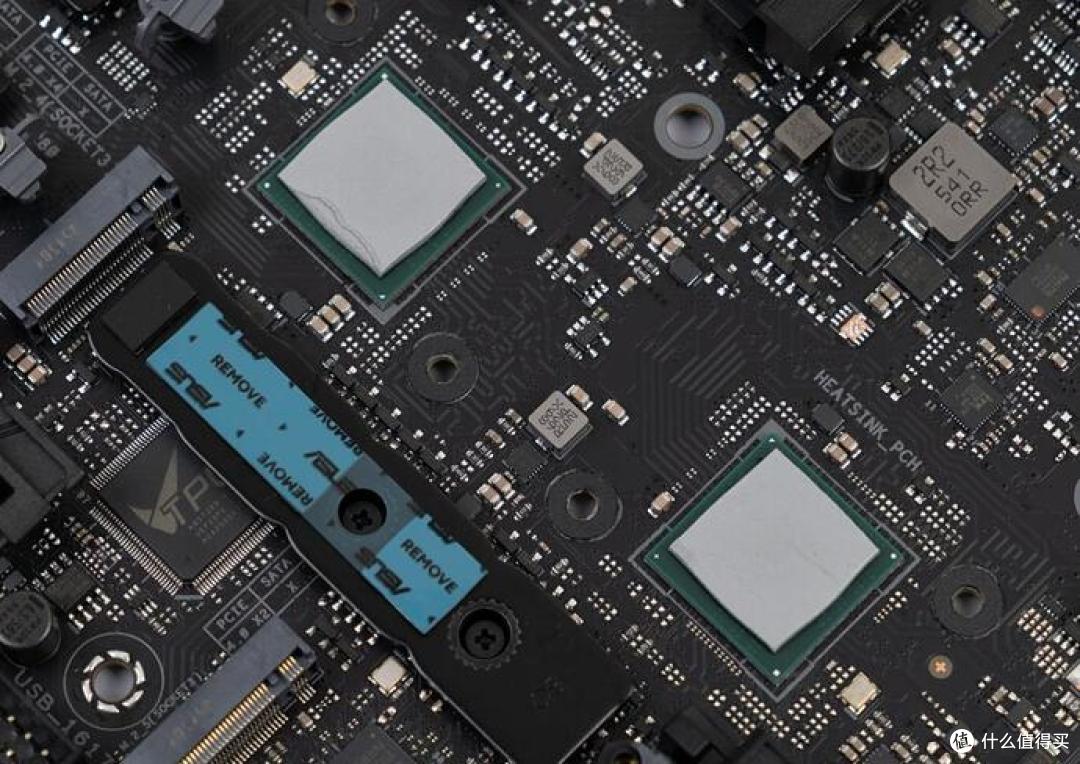

▲X870E芯片组。

BIOS

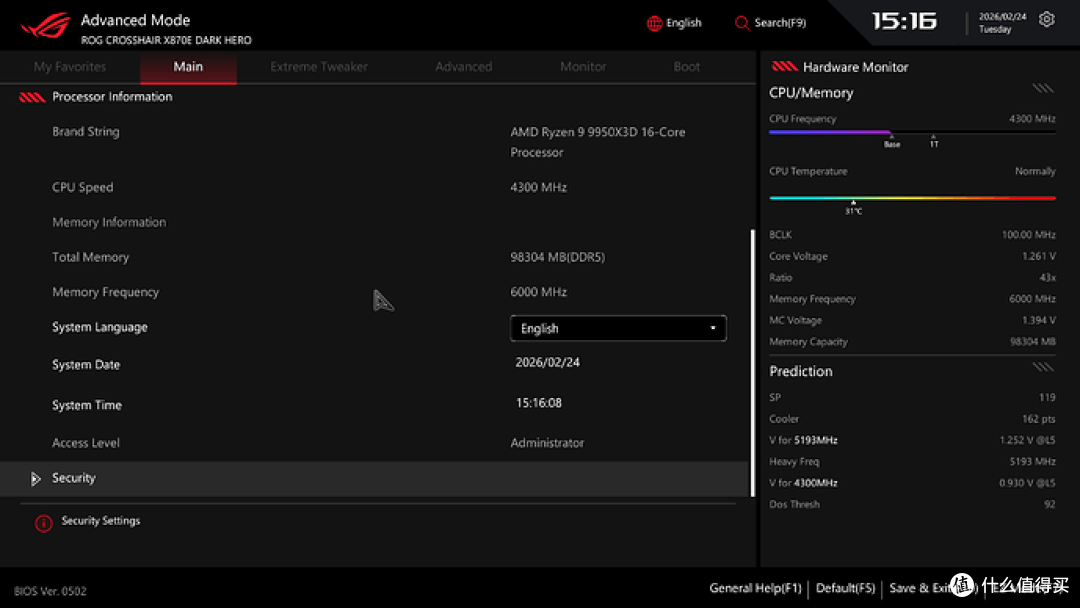

▲默认显示Advanced Mode页面，在此模式下用户可对BIOS进行更深入细致的设置与调整。Main页面详细展示了主板的BIOS版本，CPU和内存信息，在这里可以对BIOS的系统语言进行切换。

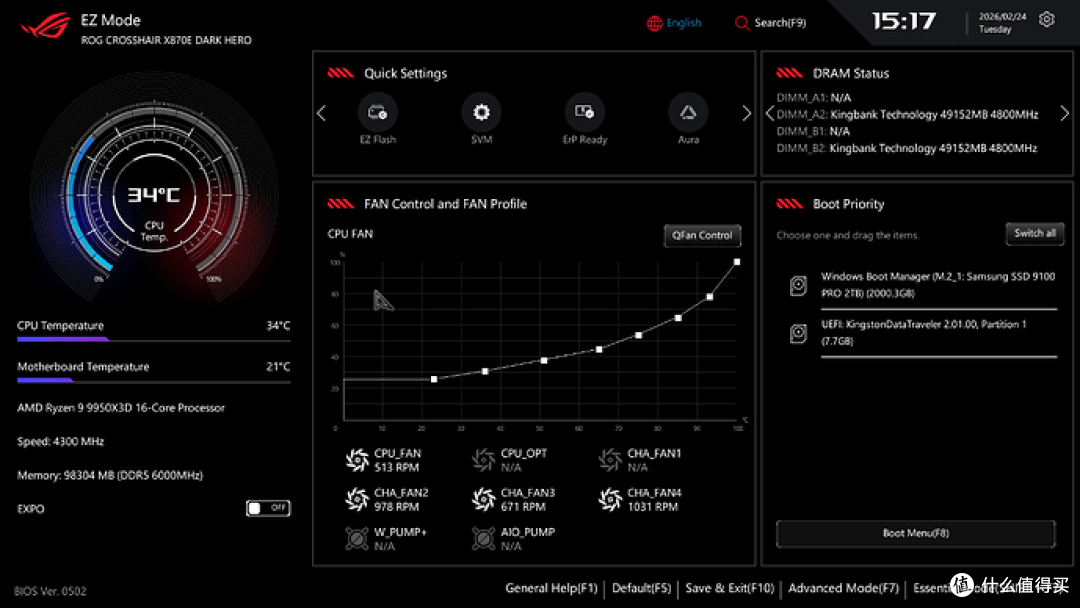

▲按 F7 即可进入 UEFI BIOS EZ 模式界面。纯黑的主题与 ROG CROSSHAIR X870E DARK HERO 主板相称，这个界面为用户提供全面的系统监控和基本的硬件调优功能，适合希望对系统进行简单优化但又不想深入复杂设置的用户。通过这个界面，用户可以快速查看硬件状态、调整风扇转速、设置启动顺序等。

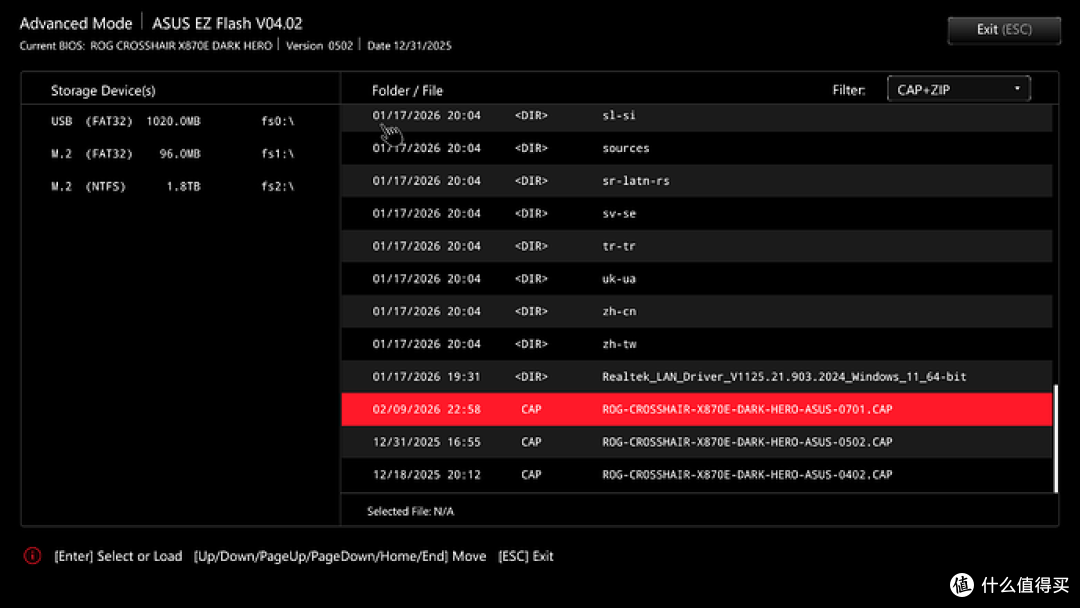

▲通过 EZ Flash BIOS刷新程序，可以对主板BIOS进行升级或降级。用户只需通过方向键选中对应版本的 BIOS 固件，按回车键即可启动刷新流程。

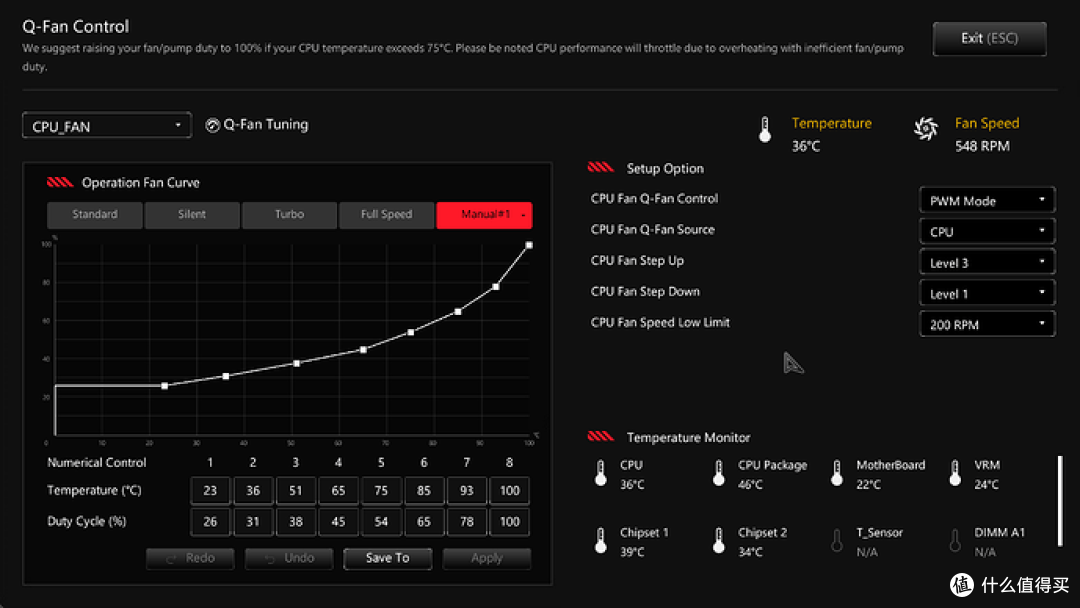

▲QFan Control页面，用户可以对CPU风扇、机箱风扇（CHA_FAN）以及AIO泵的转速曲线进行自定义设置，同时支持切换不同的调速模式（标准、静音、涡轮、全速、手动），还可以设置风扇延迟启动和降速策略，兼顾性能与静音体验。

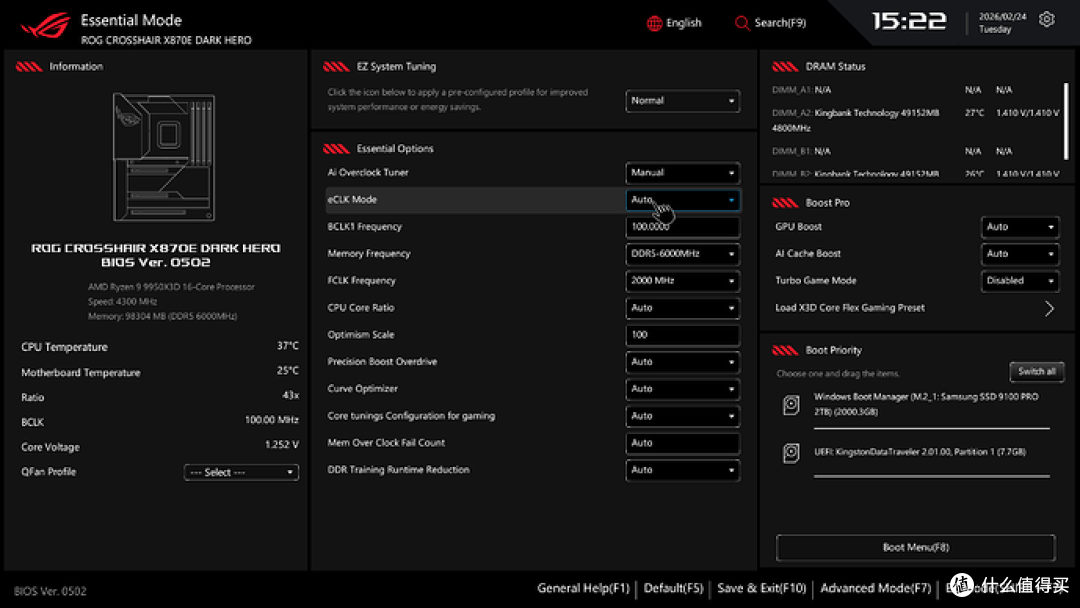

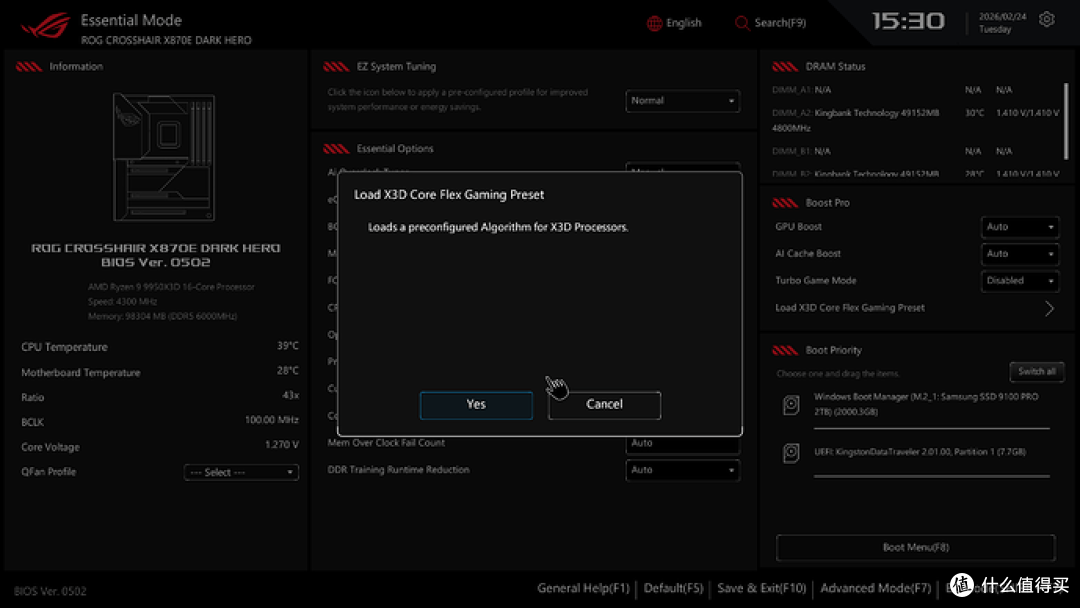

▲按Shift+F7组合键，即可从EZ 模式切换至 Essential Mode。该模式在保留基础系统监控功能的同时，强化了核心硬件的快速调校能力，专为追求高效性能优化的用户设计，可便捷地对内存和 CPU 进行超频设置。
尤为关键的是，该模式针对 AMD X3D 系列处理器进行了专属优化，提供了X3D Core Flex Gaming Preset功能。用户只需确认加载该预设，主板便会自动应用为X3D处理器量身定制的优化算法，无需手动进行复杂的参数调试，即可最大化释放处理器的游戏性能潜力。

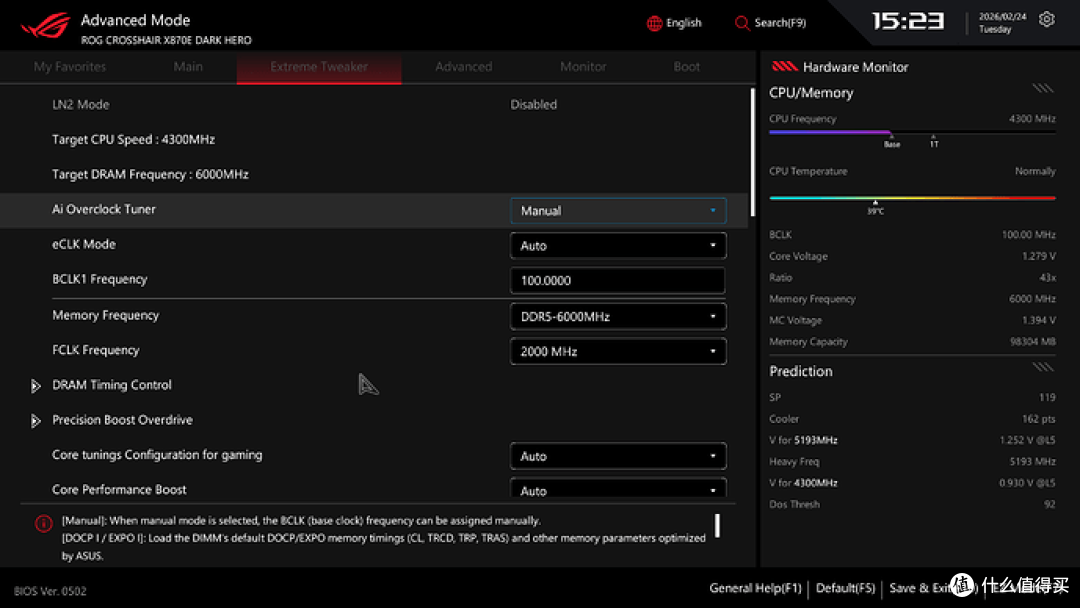

▲Extreme Tweaker主界面，提供了丰富多样且专业的性能相关调节选项，像CPU 频率、内存频率这类核心硬件的频率参数，还有Precision Boost Overdrive （PBO）等增益选项，以及与之对应的电压、功耗设定等条目，能让玩家根据自身需求，从基础到进阶，全方位对系统性能进行精细调校。

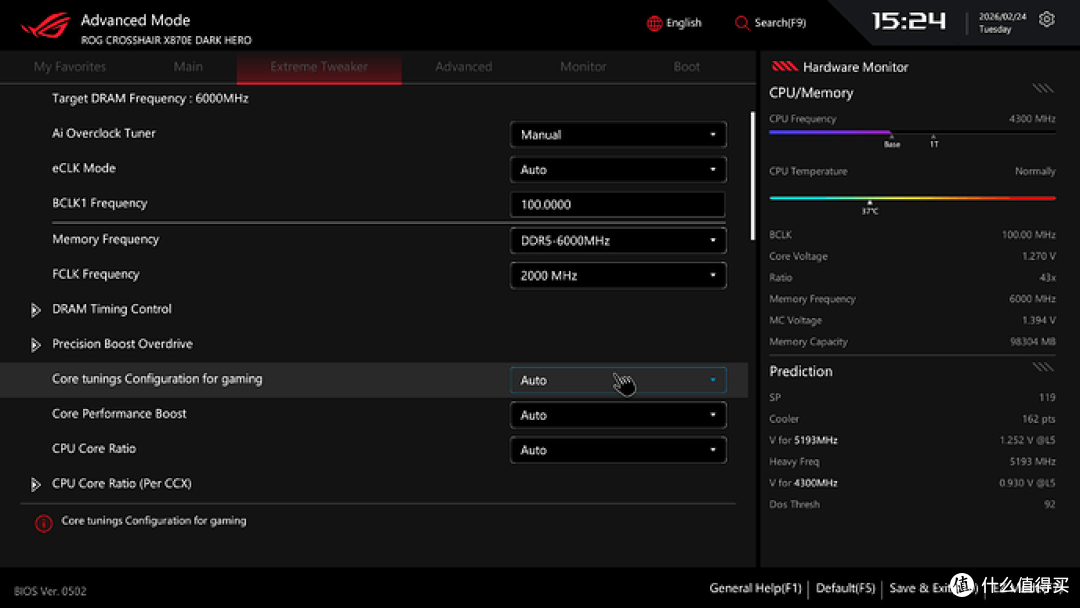

▲开启Core tunings Configuration for gaming可以降低内存延迟。此外，该功能还提供了不同的配置选项（如Legacy、Level1、Level2），用户可以根据自身需求选择合适的配置等级以实现性能与稳定性的平衡。对于追求极致游戏性能的用户，可以将其设置为Level2，以获得最大的性能提升。

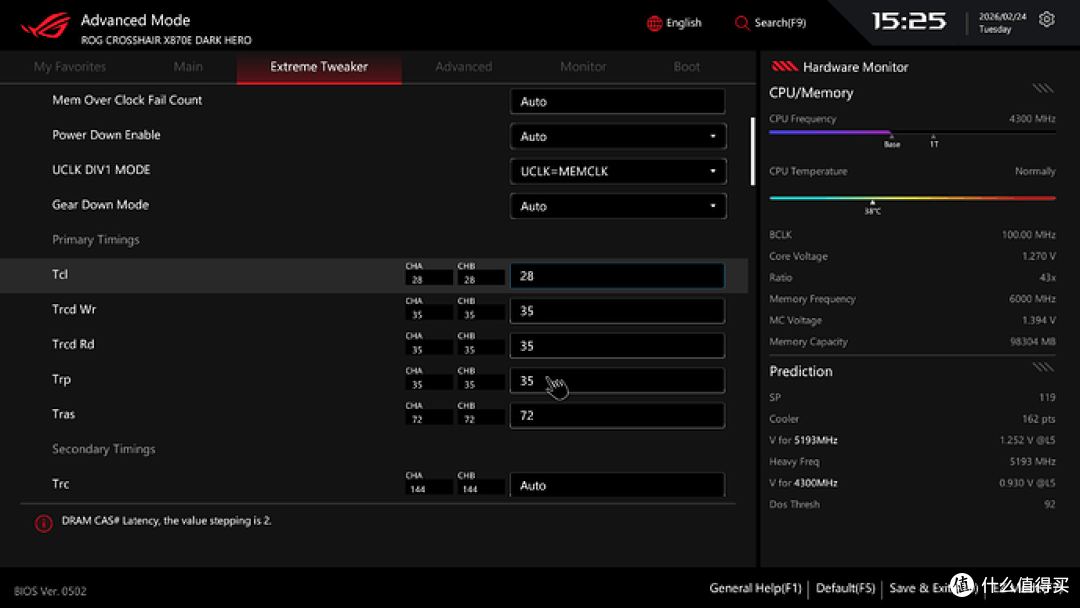

▲在DRAM Timing Control 页面中，用户可以对内存时序进行精细调整。对于AMD平台，当内存频率超过6200MHz后，就会触发内存分频机制。选择“UCLK=MEMCLK”模式，可以使UCLK与内存时钟保持一致，从而优化性能，尤其是在高频率内存运行时，能够有效提升内存带宽和稳定性。如果选择“UCLK=MEMCLK/2”模式，则UCLK会以内存时钟的一半频率运行。

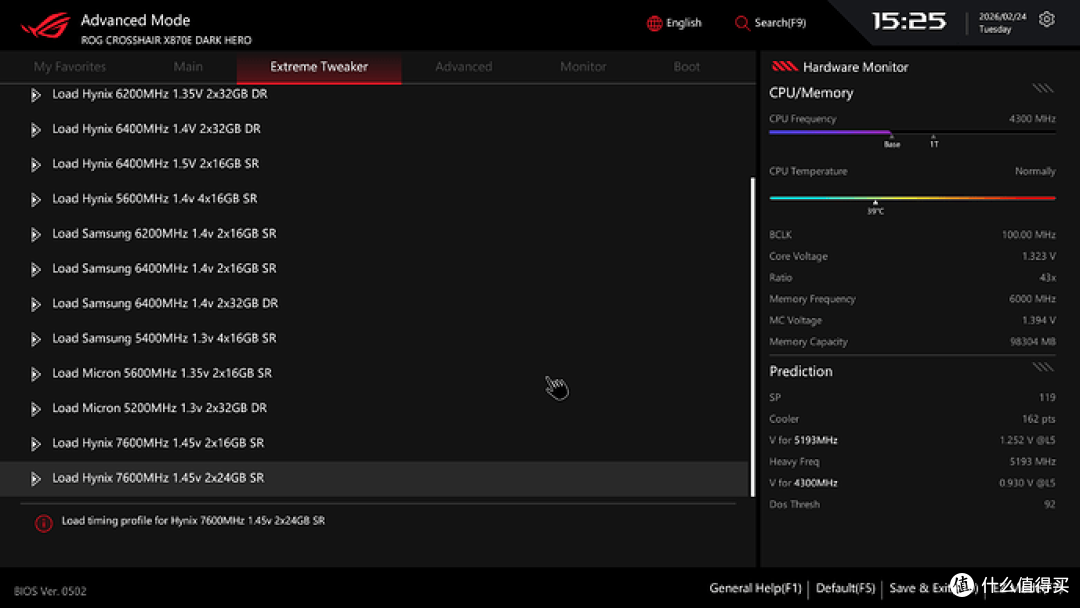

▲主板内置了不少像海力士、三星、镁光等品牌内存的超频文件，方便玩家直接调用。不过，对于48G×2这类大容量内存的超频文件，目前还没有收录。

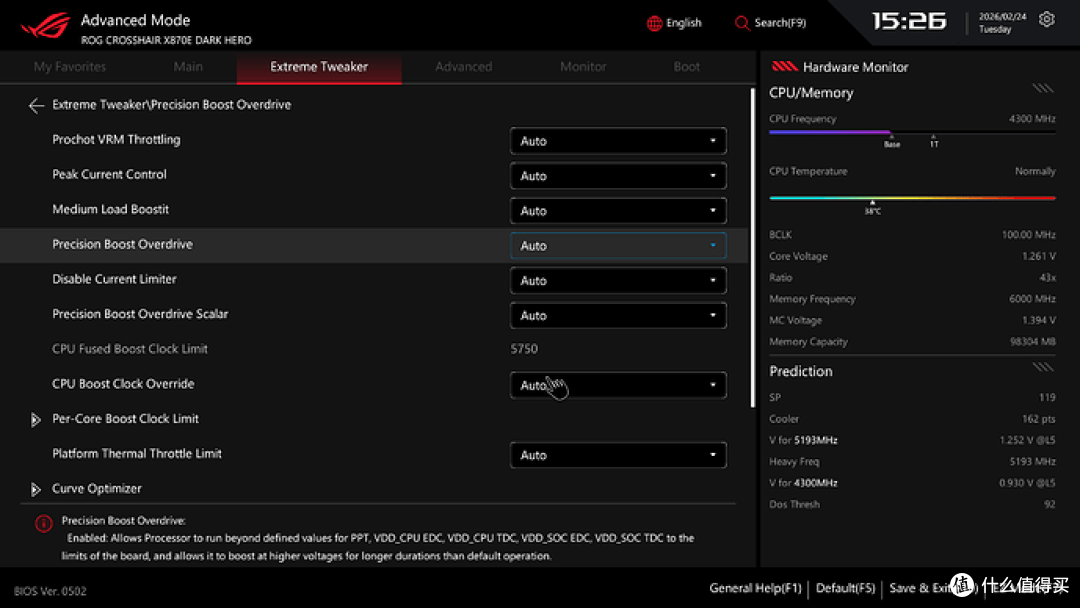

▲Precision Boost Overdrive（PBO）页面，在这里可以对 CPU 的自动超频相关参数进行细致调节。将 Precision Boost Overdrive 设置为 Enhancement 可以进一步突破 CPU 默认的性能限制，让 CPU 在更宽泛的电压和功耗范围内实现更高的频率提升，从而为系统带来更强劲的性能释放。

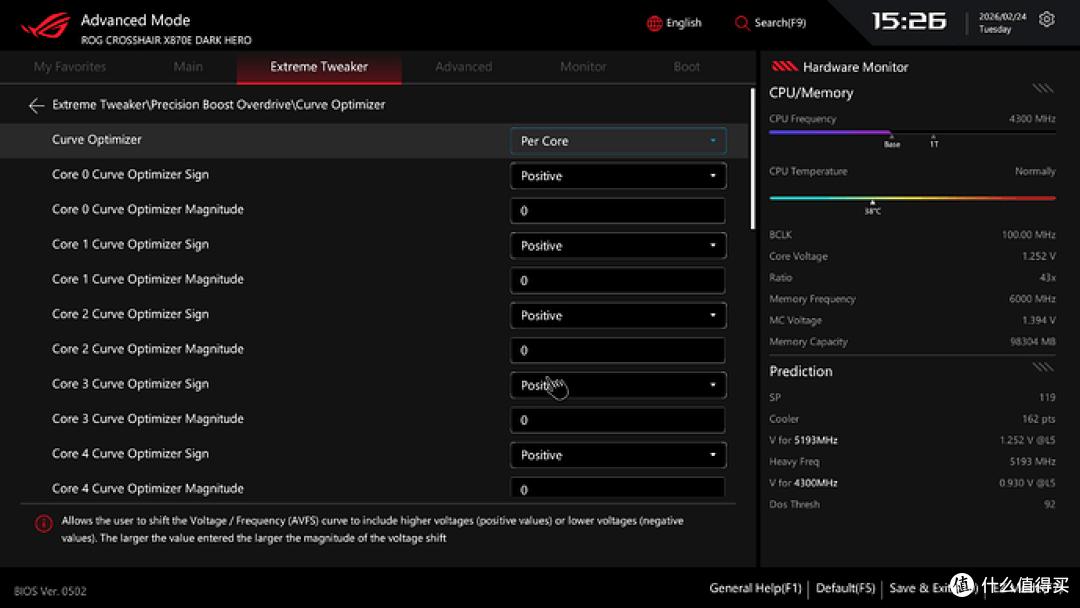

▲Curve Optimizer页面可以对CPU每个核心的电压、频率曲线进行精细调节。针对性地提升单个或多个核心的性能表现，或者降低核心电压以减少功耗与发热，从而实现对 CPU性能的精准优化。

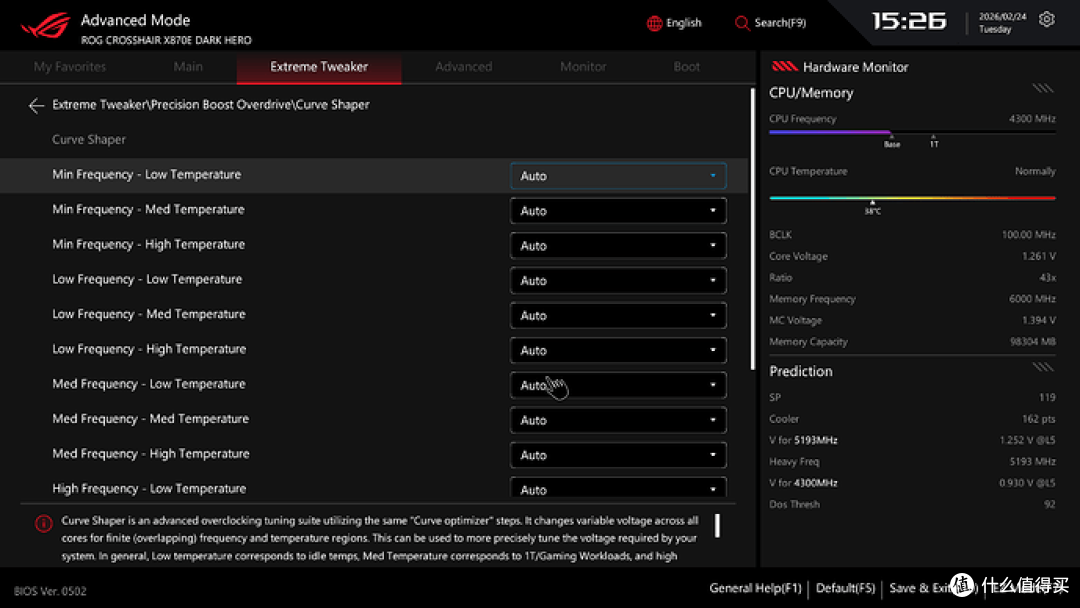

▲Curve Shaper页面可以针对不同温度区间与性能场景，对CPU核心的频率进行精细化调控。像 “Min Frequency - Low Temperature”、“High Frequency - Low Temperature” 等诸多选项，能让玩家依据不同温度条件，去设定对应的低中高频率等参数，从而在性能释放与功耗、温度控制之间找到更契合的平衡点，实现更智能、更高效的CPU性能管理。

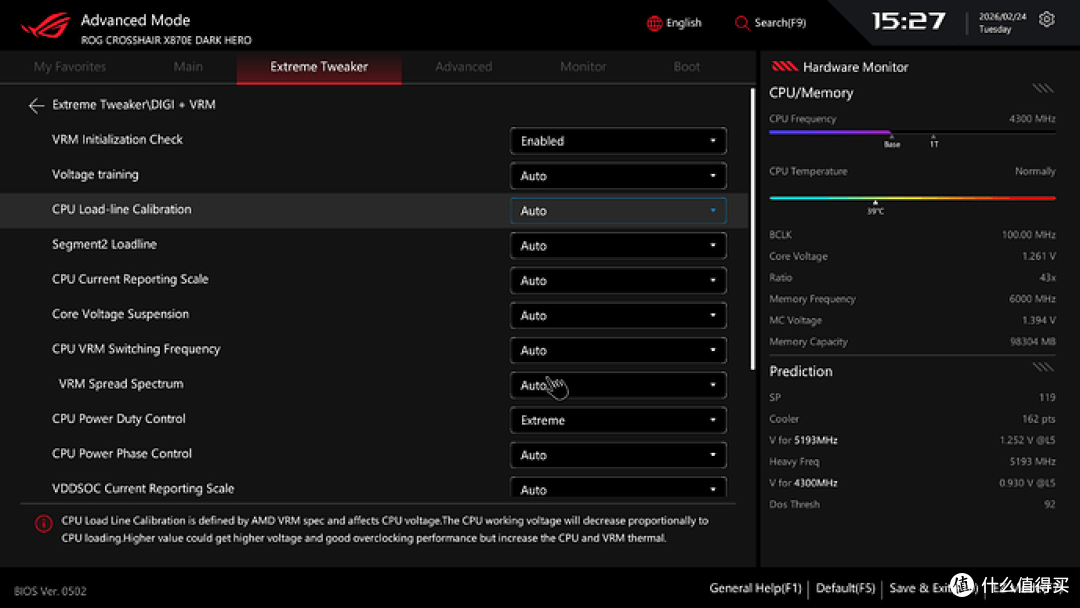

▲DIGI+VRM选项可以对CPU及SOC供电选项做细致调节。可以设置CPU防掉压等级，设置CPU最大允许电流，调节VRM的切换频率，调整VRM的占空比等等。合理设置可以挖掘CPU的最大潜能。

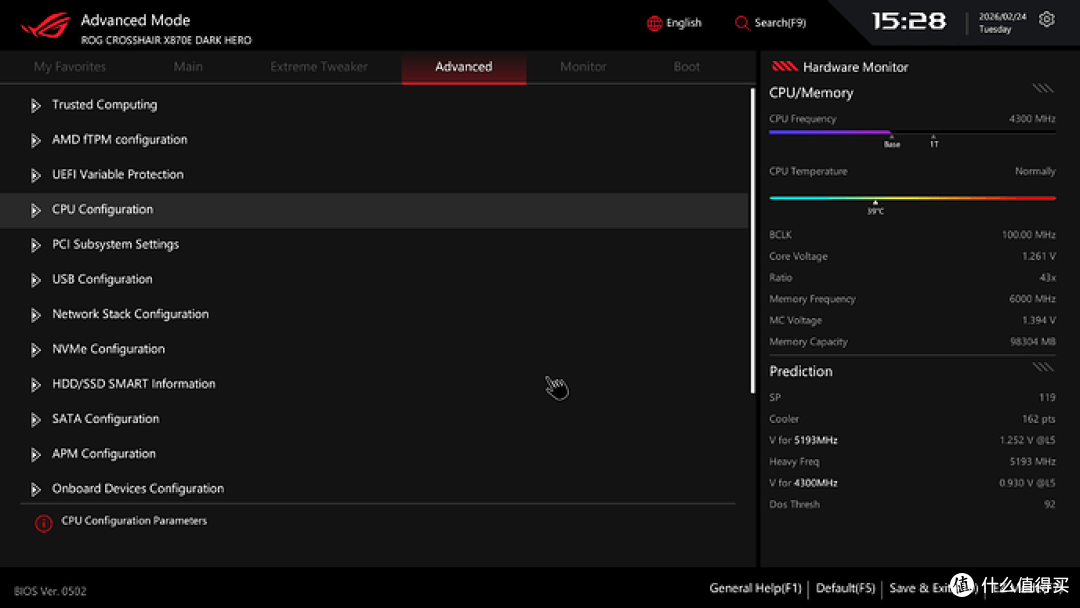

▲Advanced页面；主要涉及系统的南桥设置、ACPI设置、CPU配置、SATA配置、USB配置等高级选项。

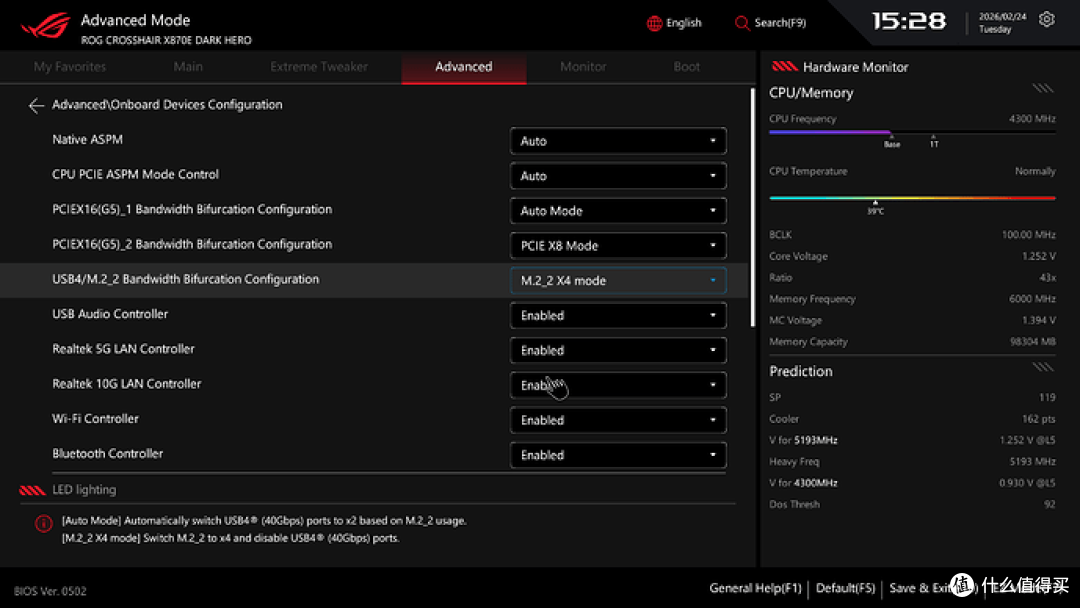

▲对主板上的设备，例如WiFi、蓝牙、有线网卡进行关闭和启用。可以将PCIEx16(G5)_2的带宽设为x8模式，还可以在不使用USB4接口的情况下，将M.2_2插槽的带宽设为x4。

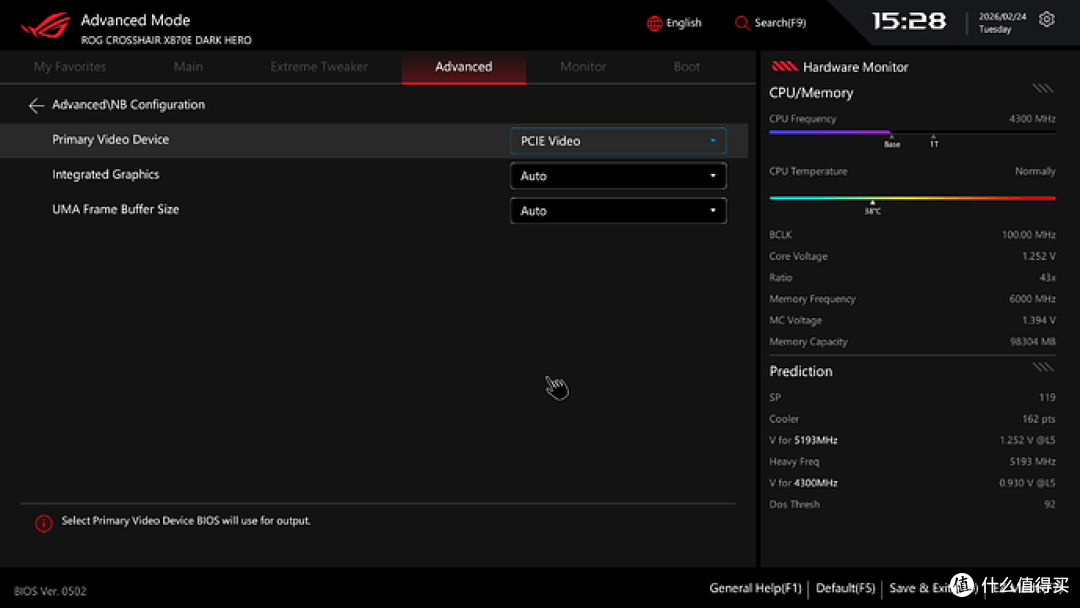

▲NB Configuration菜单中，用户可以对独立显卡和核显的相关设置进行调整，例如选择主显示设备是独立显卡还是核显，启用或关闭核显，以及设置核显共享显存大小等。

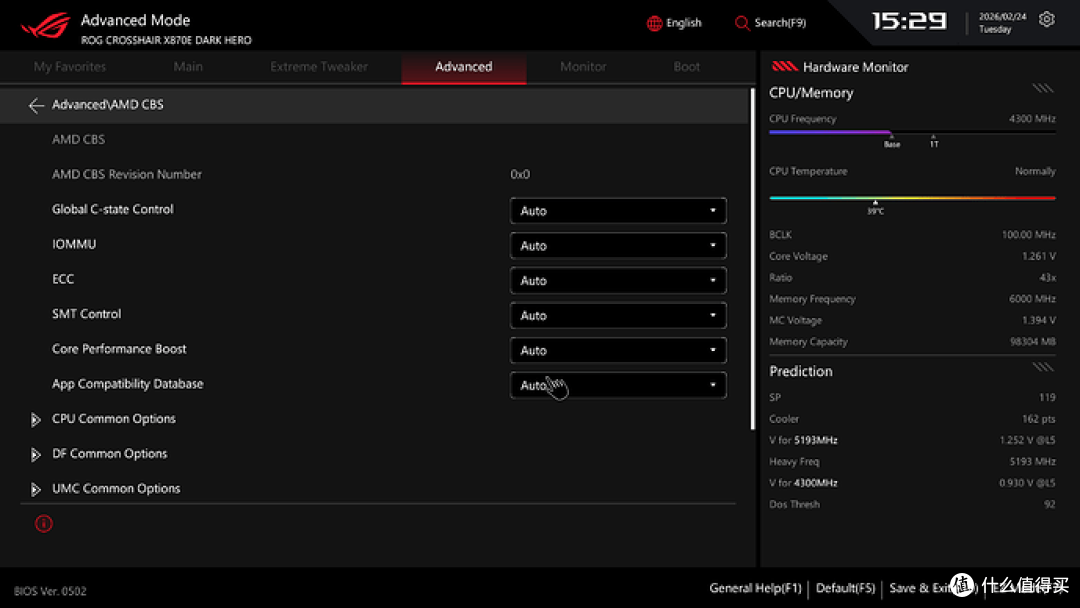

▲AMD CBS菜单， AMD自家的性能优化技术，可以对CPU、内存进行超频，通常适用于高级用户对硬件性能进行精细调整的场景。

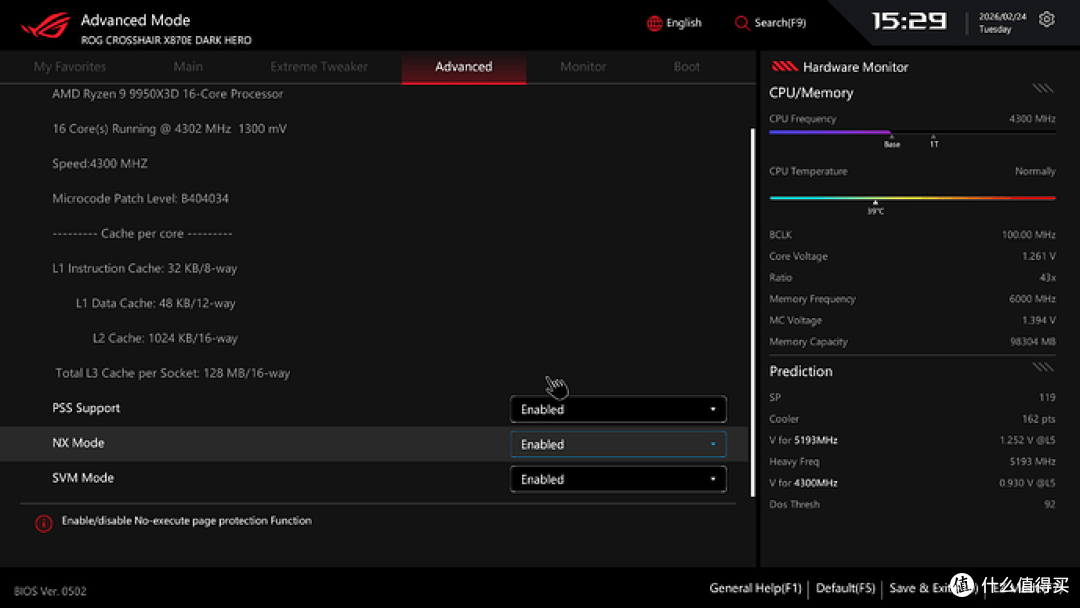

▲CPU Configuration菜单。

• PSS Support：通过动态调整CPU电压和频率，实现性能与功耗的平衡。

• NX Mode：控制No-Execute内存保护模式。

• SVM Mode：AMD虚拟化技术。

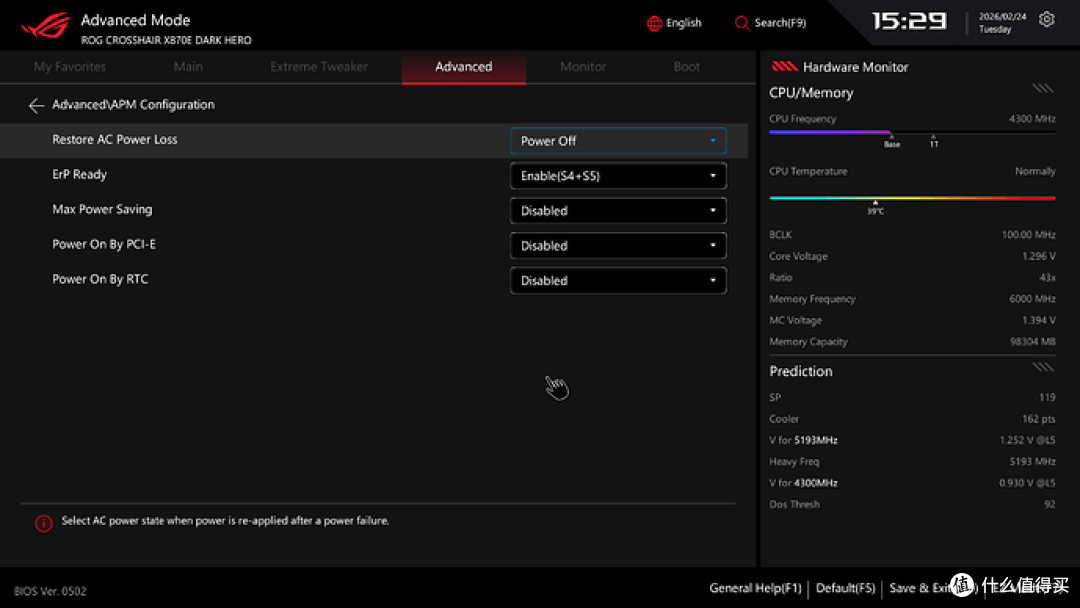

▲开启Erp Ready，启用S4 + S5可以在关机后，让系统进入深度节能状态，大幅降低整机的待机功耗，像 USB 接口等外设也会停止供电，有助于节省电能。

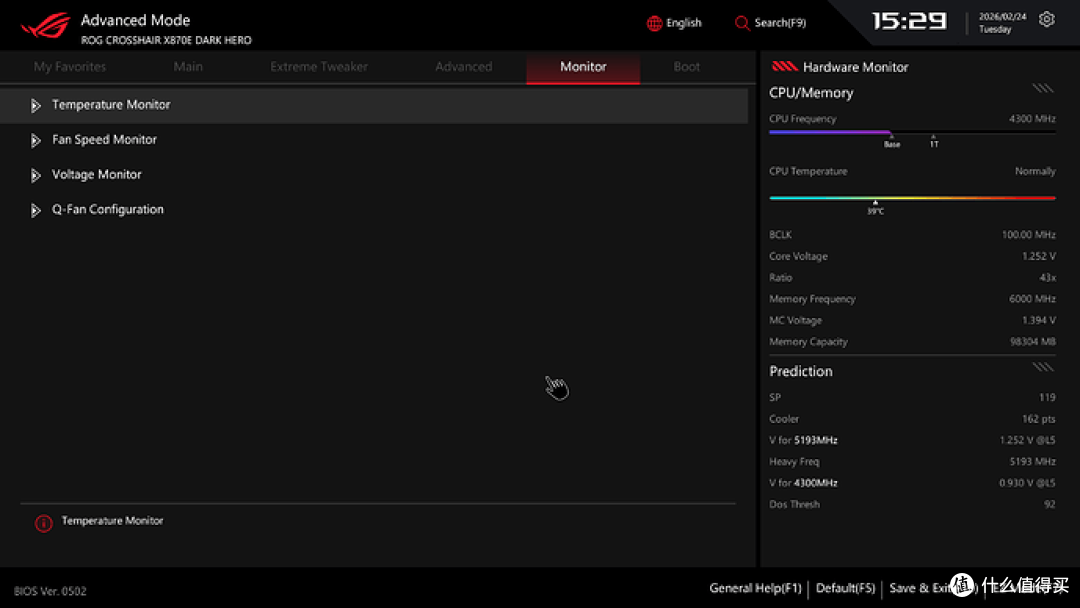

▲Monitor页面聚焦于电脑的健康状态监测，能够为用户呈现包括温度、风扇转速以及电压等在内的关键信息，方便用户及时了解电脑硬件的运行状况。

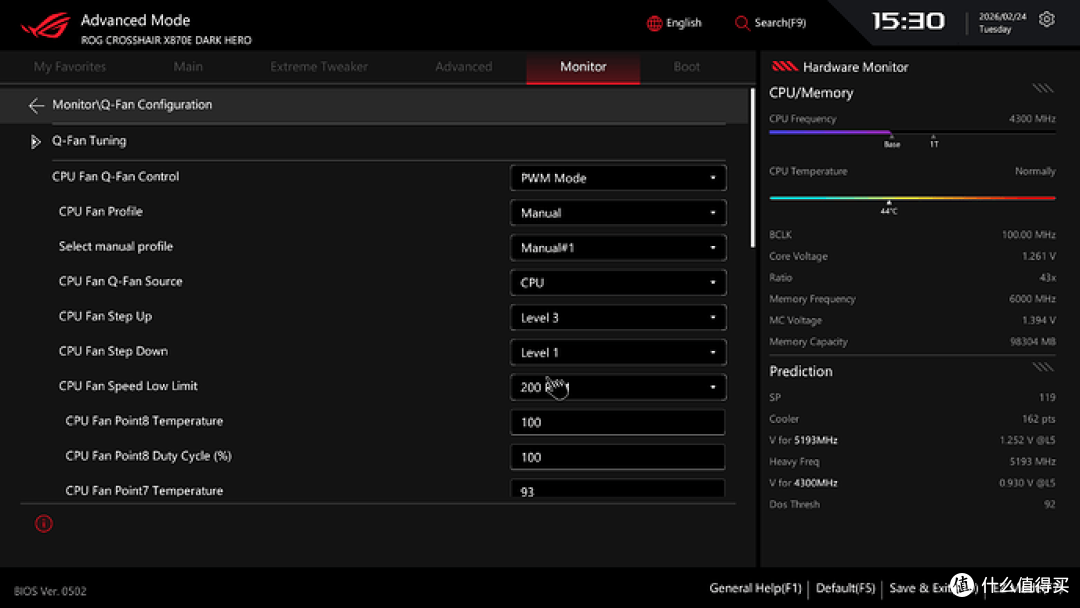

▲CPU风扇设置，涵盖了风扇控制配置文件（标准、静音、涡轮、全速、手动）以及风扇转速的升降级、最低转速限制，还有不同温度节点下风扇的占空比等多方面参数，方便用户精准调CPU以及机箱散热风扇的运行状态，以适配不同的使用场景与散热需求。

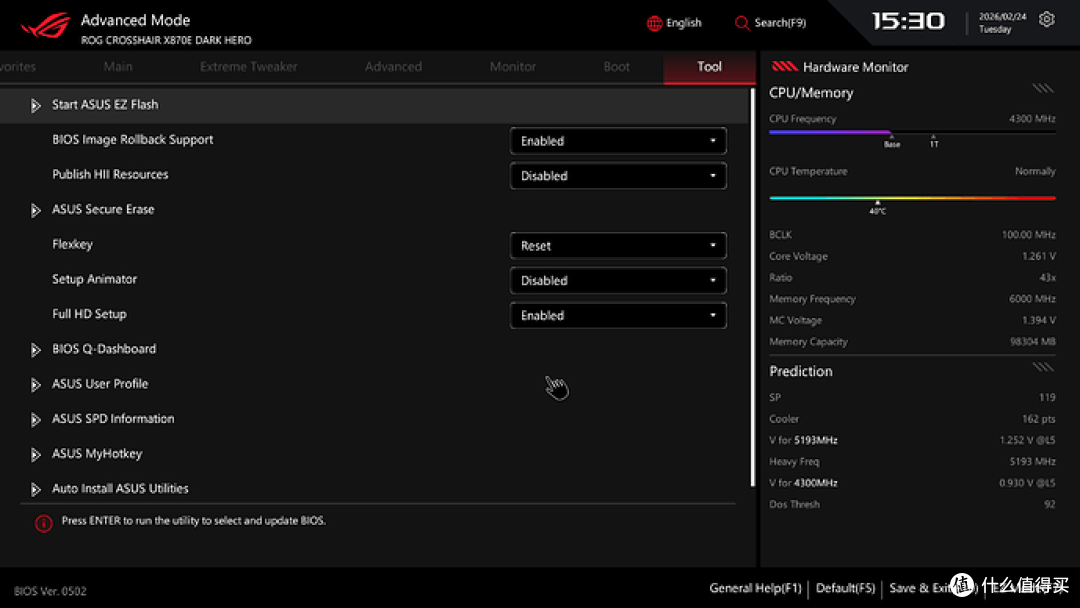

▲Tool菜单；涵盖ASUS EZ Flash BIOS刷新程序、内存SPD查看器、BIOS用户存档以及对Flexkey热键设定等功能。

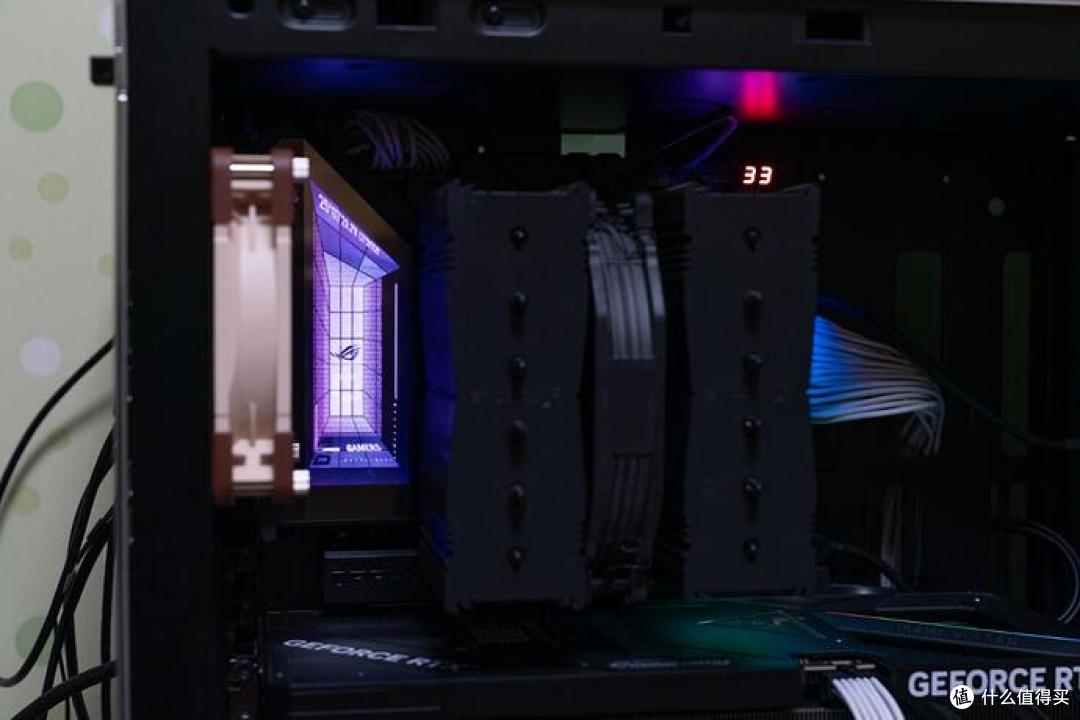

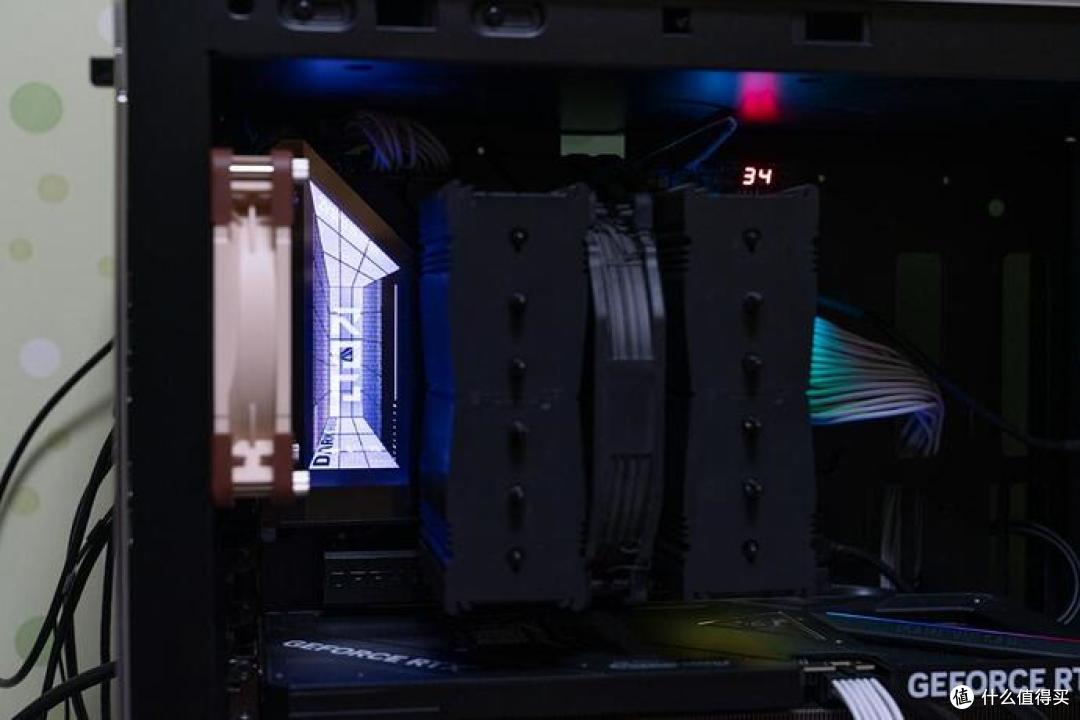

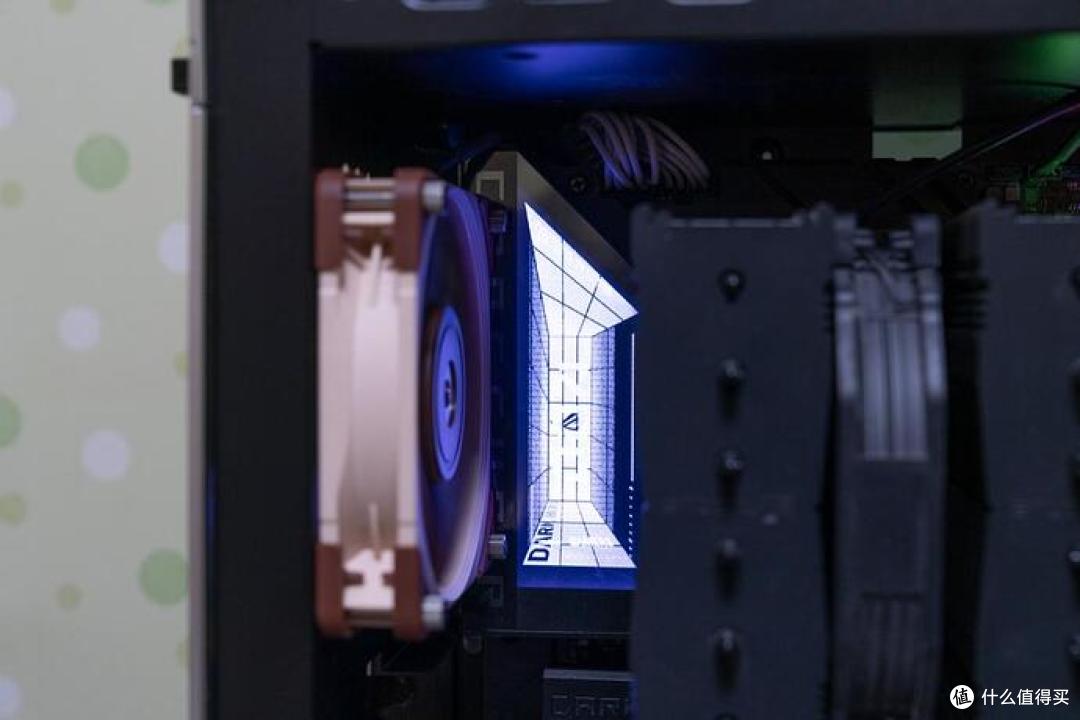

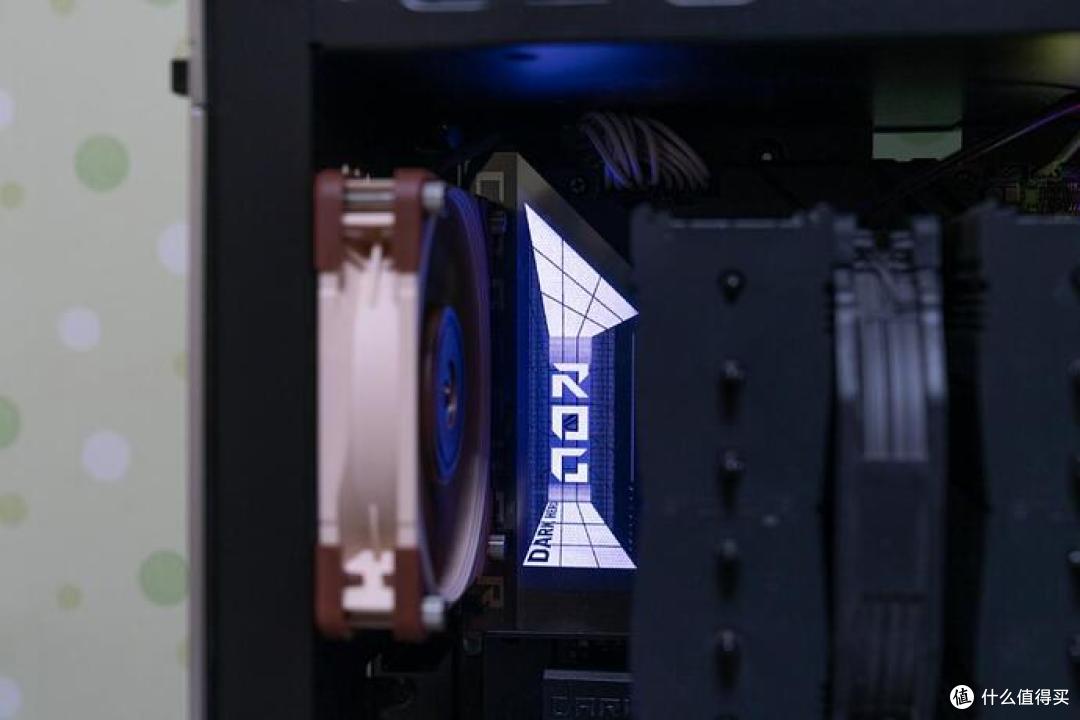

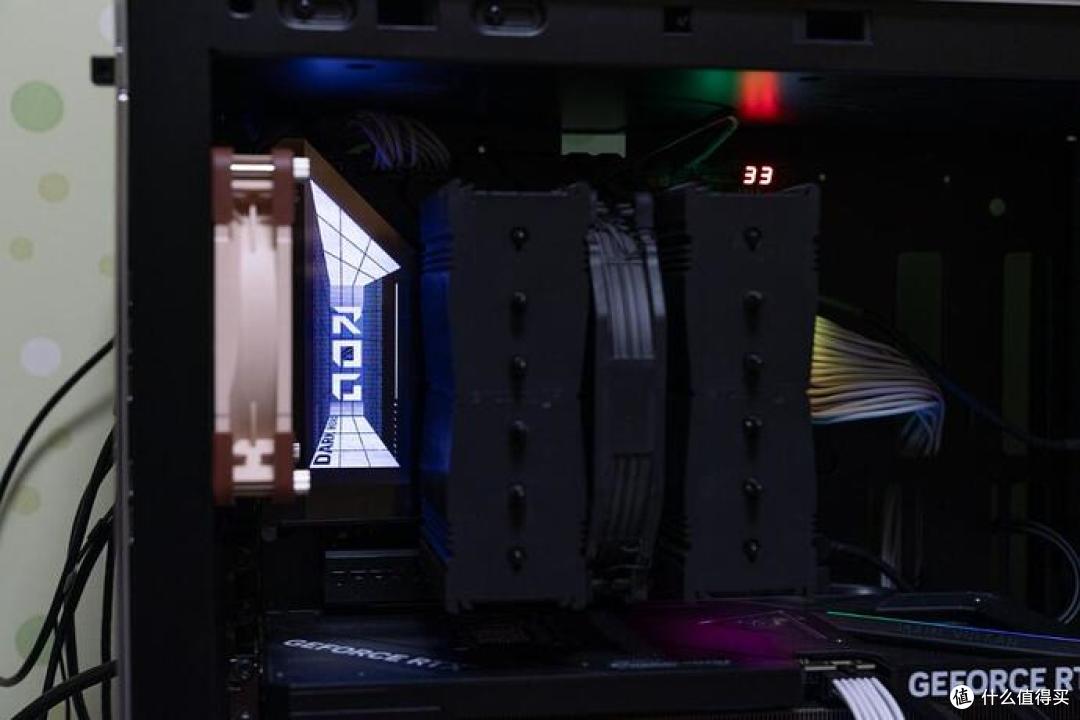

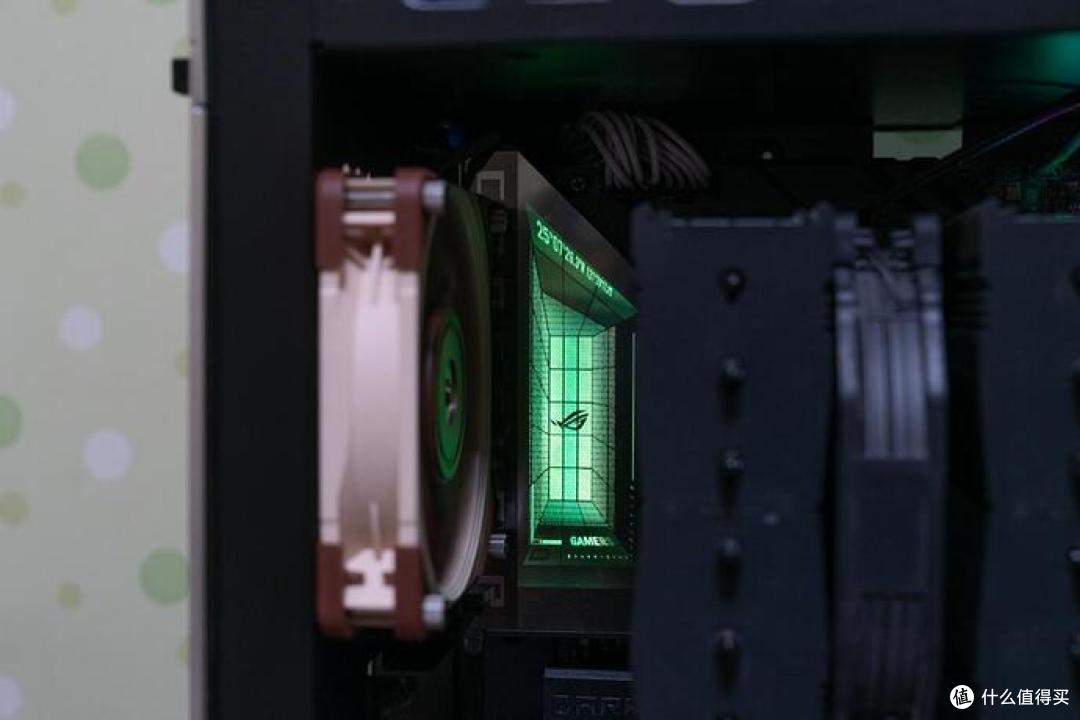

灯光

内存性能

海力士M-Die内存，金百达DDR5 6400C32 48Gx2

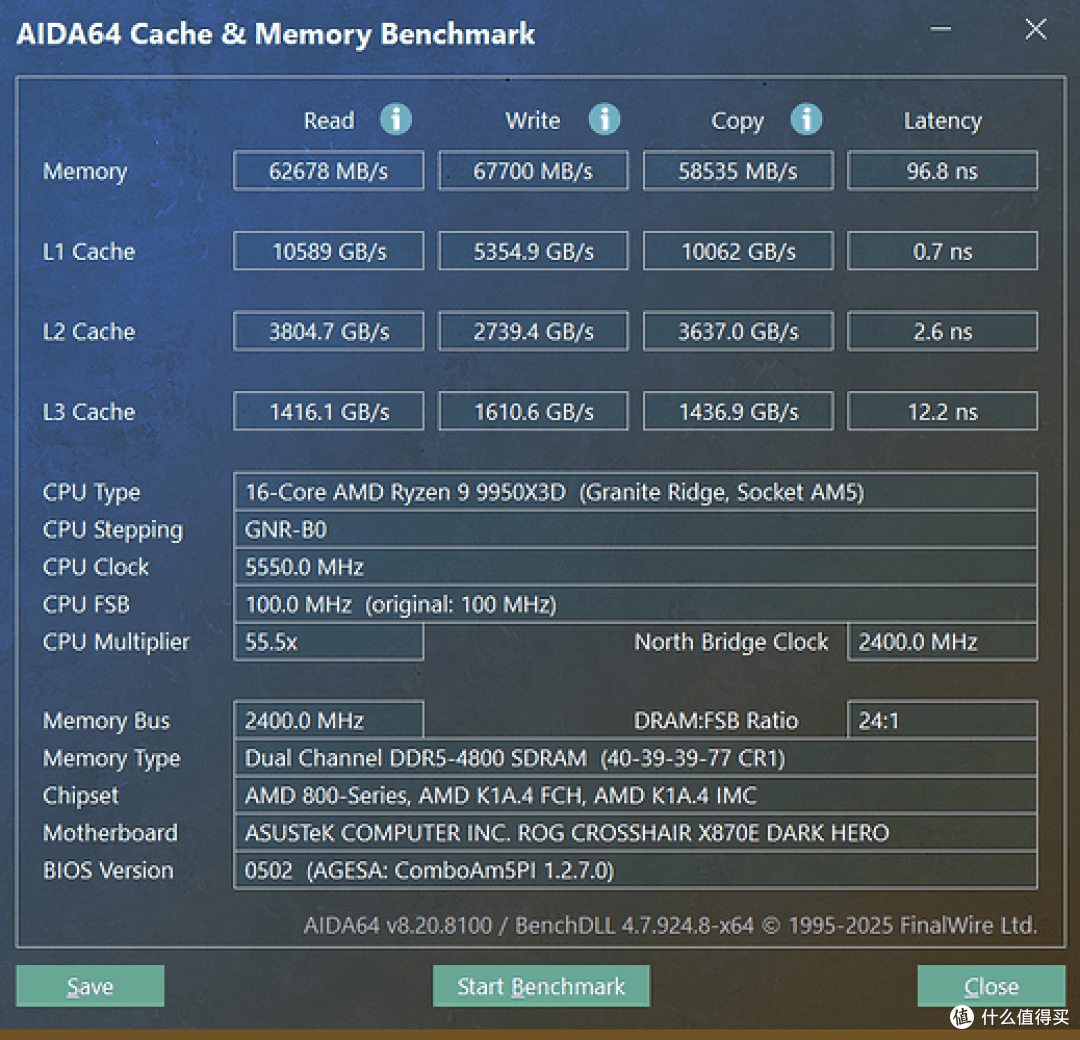

▲在默认4800MHz频率下，进行了AIDA64内存性能跑分测试，可以看到内存延迟较高。内存的读取速度为62678MB/s，写入速度达67700MB/s，复制速度是58535MB/s，延迟为96.8ns。

▲主板开启 EXPO 后，虽然在6400MHz频率下，内存进行了分频，但内存性能依旧有了明显提升。内存读取速度升至77095MB/s，写入速度达84844MB/s，复制速度为66822 MB/s，相比之前，读写以及拷贝速度均有上升。同时，内存延迟也降低了12ns左右，仅为84.4ns。

▲主板开启EXPO Tweaked后，内存性能再次得到了提升，这充分彰显了华硕 Ai Tweaked 功能的强大之处。内存读取速度达 77020MB/s，写入速度攀升至 85215MB/s，复制速度为 72049MB/s，相较于之前，写入和拷贝速度进一步提高。同时，内存延迟降至83.9 ns，相比EXPO下降低了0.5ns左右。

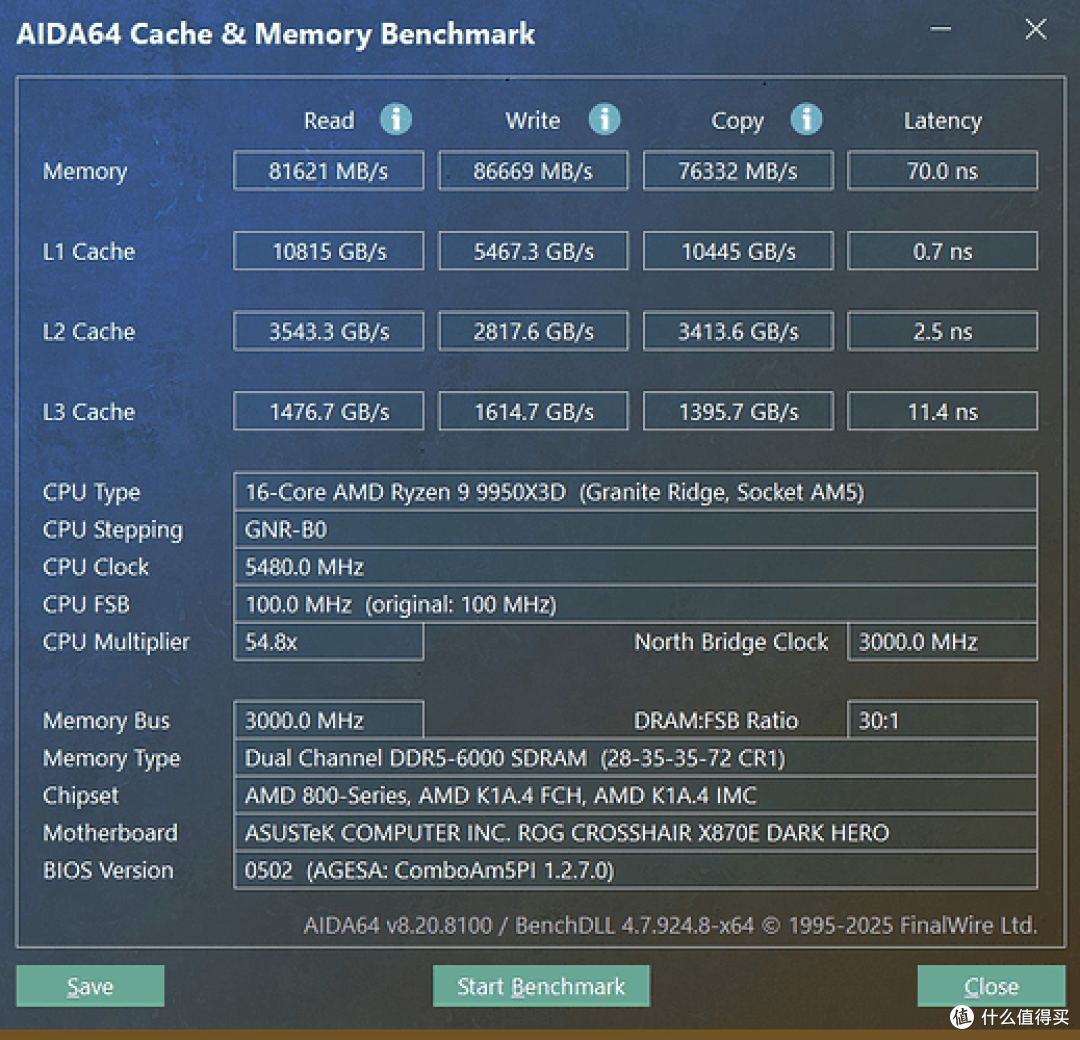

▲最后是手动超频，内存频率6000MHz，时序C28-35-35-72，将tRFC1设为518，tREFI设定为65535。内存读取速度达81621MB/s，写入速度86669MB/s，复制速度为 76332MB/s，相较于之前，写入和拷贝速度进一步提高。同时，内存延迟降至70ns。

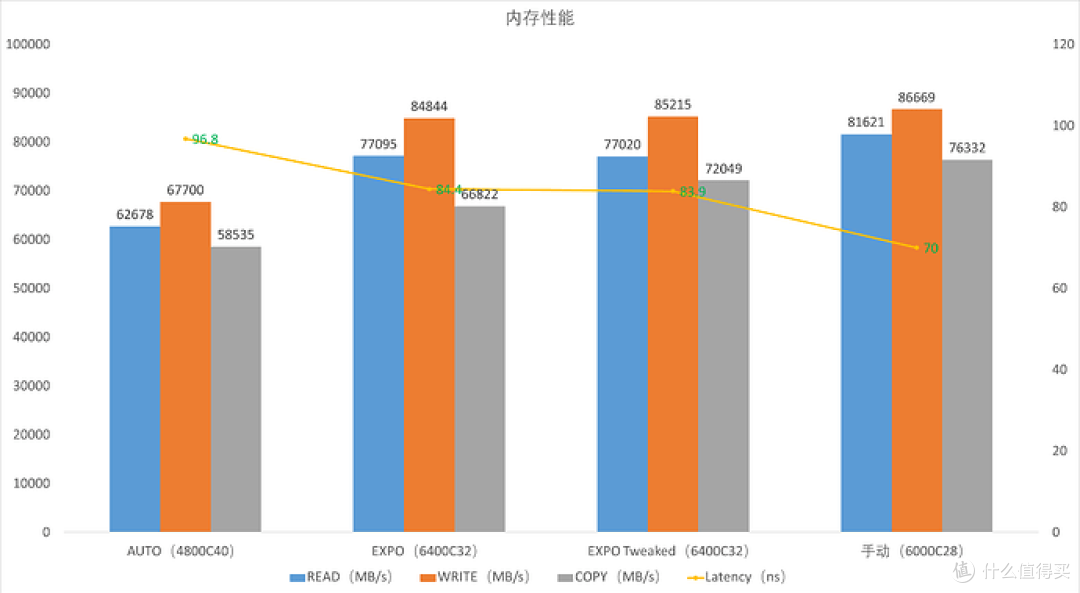

▲主板自带的EXPO Tweaked优越性在于无需用户手动调试复杂参数，即可在官方稳定认证的基础上，挖掘出内存控制器和颗粒的额外潜力，是兼顾稳定性与高性能的最佳折中方案，适合追求体验但不愿折腾的用户。而手动 (6000C28)配置则是AMD AM5平台的 “黄金频率”，实现了 “时序红利” 与 “实际性能” 的完美闭环，成为兼顾游戏、创作和兼容性的全能解。
需要注意的是，在0606和0701版本BIOS中，金百达DDR5 6400C32 48Gx2无法正常启动，需将BIOS降回0502版本。

海力士A-Die内存，金百达DDR5 8000C38 24Gx2

▲在默认4800MHz频率下，进行了AIDA64内存性能跑分测试，可以看到内存延迟较高。内存的读取速度为65585MB/s，写入速度达62019MB/s，复制速度是59220MB/s，延迟为91.0ns。

▲主板开启DOCP后，虽然在8000MHz频率下，内存进行了分频，但内存性能依旧有了明显提升。内存读取速度升至84773MB/s，写入速度达93264MB/s，复制速度为81295 MB/s，相比之前，读写以及拷贝速度大幅上升。同时，内存延迟也降低了14ns左右，仅为77.2ns。

▲主板开启DOCP Tweaked后，内存性能再次得到了提升。内存读取速度达88320MB/s，写入速度93014MB/s，复制速度为80871MB/s，相较于之前，读取进一步提高。同时，内存延迟降至71.7 ns，相比DOCP下降低了6ns左右。

▲最后是手动超频，内存频率8000MHz，时序C36-46-46-120，tREFI设定为65535。内存读取速度达88929MB/s，写入速度91904MB/s，复制速度为 80411MB/s，内存延迟72.3ns。

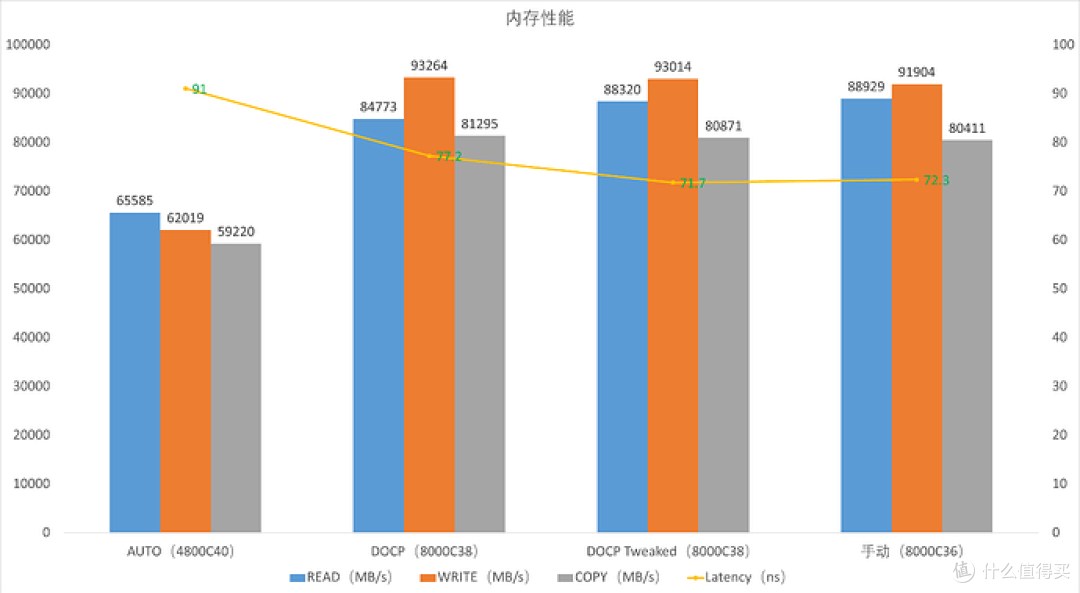

▲从数据看，AI Tweaked 在保持 8000MHz 高频的同时，将延迟从 77.2 ns 压到 71.7 ns，同时读取性能提升 4.2%，真正做到了 “高频 + 低延迟 + 高吞吐” 的三重优势，甚至比手动超频8000C36的性能要更好一些。传统内存超频需要用户掌握大量专业知识，反复调试数十个参数。而AI Tweaked只需一键开启，就能让普通用户享受到接近极限的内存性能，无需担心蓝屏、死机等问题，极大地降低了高端内存的使用门槛。

总结

▲ROG CROSSHAIR X870E Dark Hero 无疑是 AMD X870E 平台的旗舰标杆，20+2+2 相旗舰供电模组、多规格散热装甲拉满硬件实力。全板快拆、AIO Q-Connector 等设计让装机体验大幅升级，后IO双万兆 + Wi-Fi 7 + 双 USB4 的接口配置，在 2025-2026年仍然属于顶配水准，符合中高端用户需求。重新设计的BIOS界面兼顾专业性与易用性，主板自带的AI Tweaked 功能确实省心，既给硬核玩家极致超频空间，也能让普通用户轻松解锁硬件潜力享有超频体验，内存性能实测的亮眼表现更是印证了其调校实力。虽然最新的0701 BIOS 对部分内存后期有待优化，但瑕不掩瑜，它就是锐龙 9000 系列的完美搭档，无论极限超频还是3A游戏，ROG X870E Dark Hero都稳稳扛起高端AMD平台的大旗。
