潮酷外观与硬核调校兼得，七彩虹 iGame X870E Ultra-S 主板评测

七彩虹 Ultra 系列次旗舰，性能与潮流设计兼顾

在七彩虹的主板产品线中，顶端是凭借极限超频实力、曾将锐龙 7 9800X3D 推上 7335 MHz 世界纪录的火神（Vulcan）系列；往下，则是凭借方舟设计、扎实用料以及成熟平台表现稳居主流电竞市场的 CVN 系列。而位于两者之间的 Ultra 系列，则承担着次旗舰产品线的角色，在性能、用料与个性化设计之间寻找平衡。

▲Ultra系列不追求最极致的供电相数，也不主打纯性能跑分，而是：磨砂金属、幻彩点阵，与同色系的 Ultra 显卡、水冷、机箱深度统一的家族化外观。当火神把"性能天花板"撑满、CVN 把"性价比基本盘"守住之后，一块定位在两者之间的iGame X870E Ultra-S主板，到底能交出怎样一张答卷？

艺术融入硬件设计，打造个性鲜明的潮酷主板

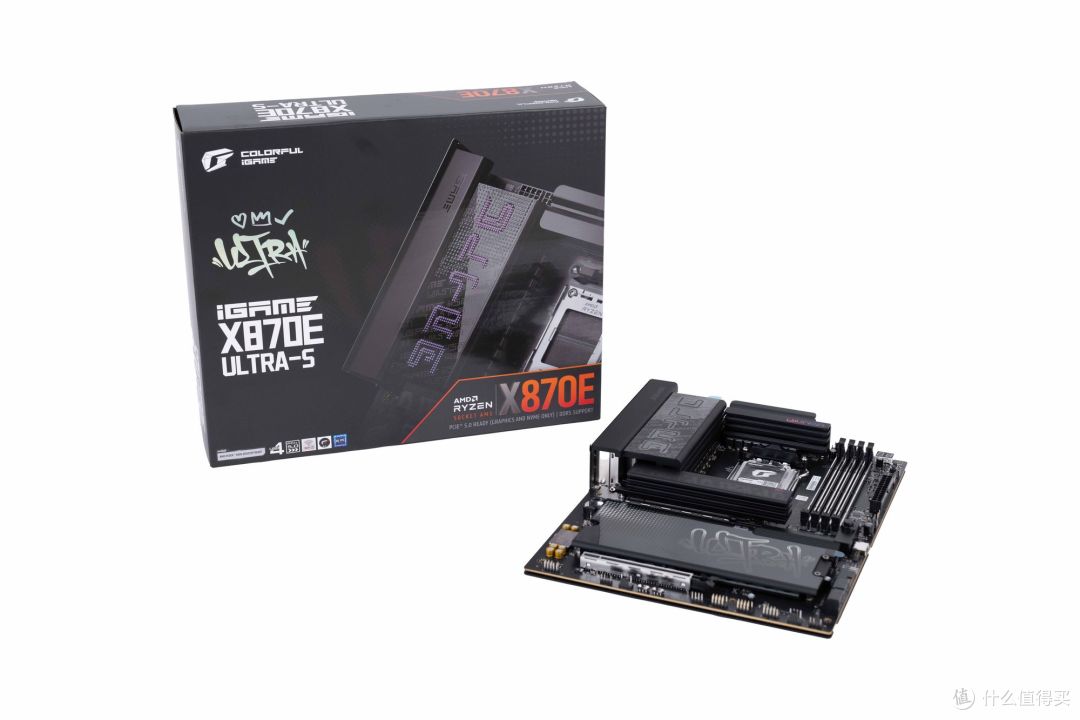

▲iGame X870E Ultra-S整体采用全黑基调，全板快拆设计。主板大面积覆盖黑色磨砂质感散热装甲。下方的M.2 硬盘散热装甲上印有艺术涂鸦字体的 “ULTRA” 标识，装甲表面一侧设计了细密的幻彩点阵孔洞，。

▲主板背面配备一体式黑色强化保护背甲，不仅能有效防护背面元器件免受物理损伤，还可辅助散热，提升主板长期运行稳定性。背甲表面以细腻斜纹工艺蚀刻 “Ultra” 涂鸦字体，磨砂质感搭配精致纹理，让主板正面与背面形成完整统一的设计风格。

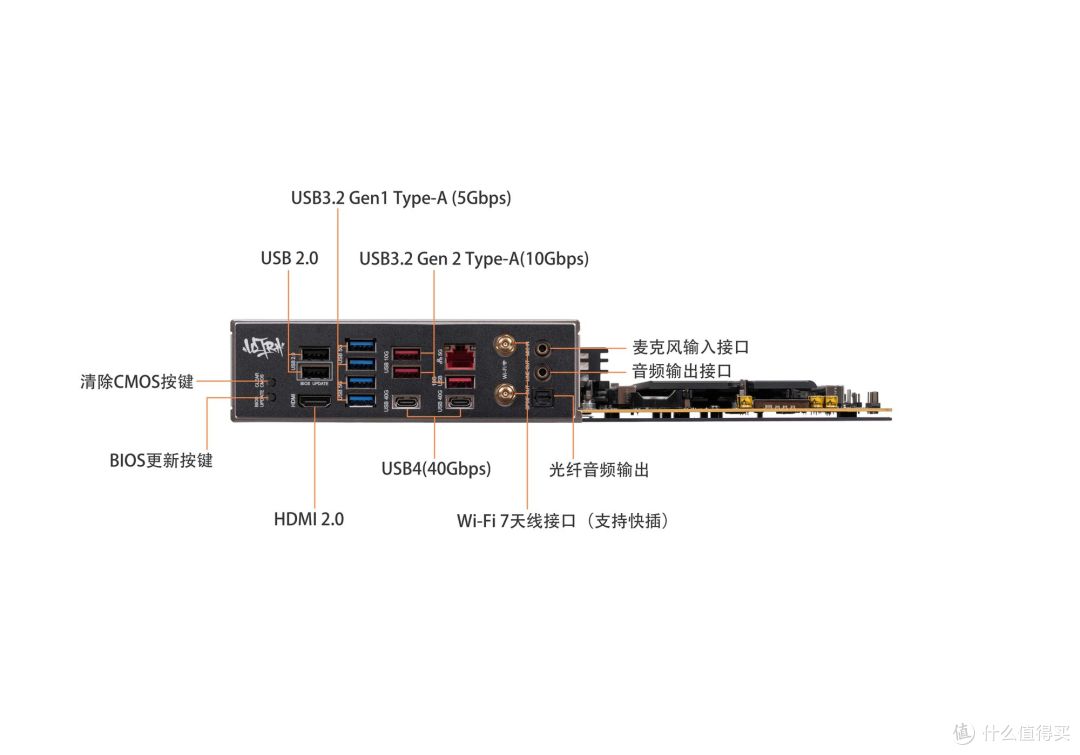

▲接口配置方面，iGame X870E Ultra-S 提供了USB4 40Gbps、5Gbps/10Gbps USB Type-A、5GbE RJ45 网络接口以及 HDMI 2.0视频输出，能够覆盖高速外接存储、网络连接以及日常显示输出等使用需求。对于需要连接高速外设，同时又希望主机具备较强扩展能力的用户来说，这样的接口组合也具有较好的实用性。

▲iGame X870E Ultra-S在Wi-Fi天线接口处加入快拆设计，安装时只需要对准天线空位插入即可，相比传统螺纹式天线能够更加快速地完成安装与拆卸，兼顾使用便利性与日常维护效率。

小结: iGame X870E Ultra-S 在外观上延续了 Ultra 系列鲜明的潮酷路线，黑色磨砂装甲搭配涂鸦字体与幻彩点阵，让整块主板具备较高的辨识度。同时，一体式背甲、高速USB4、5GbE 网络以及快拆式Wi-Fi天线等设计，兼顾了视觉效果与实际使用体验。对于希望打造风格统一、个性鲜明的高端平台用户来说，这套设计有着不错的吸引力。

从装机到维护，随板配件覆盖DIY使用需求

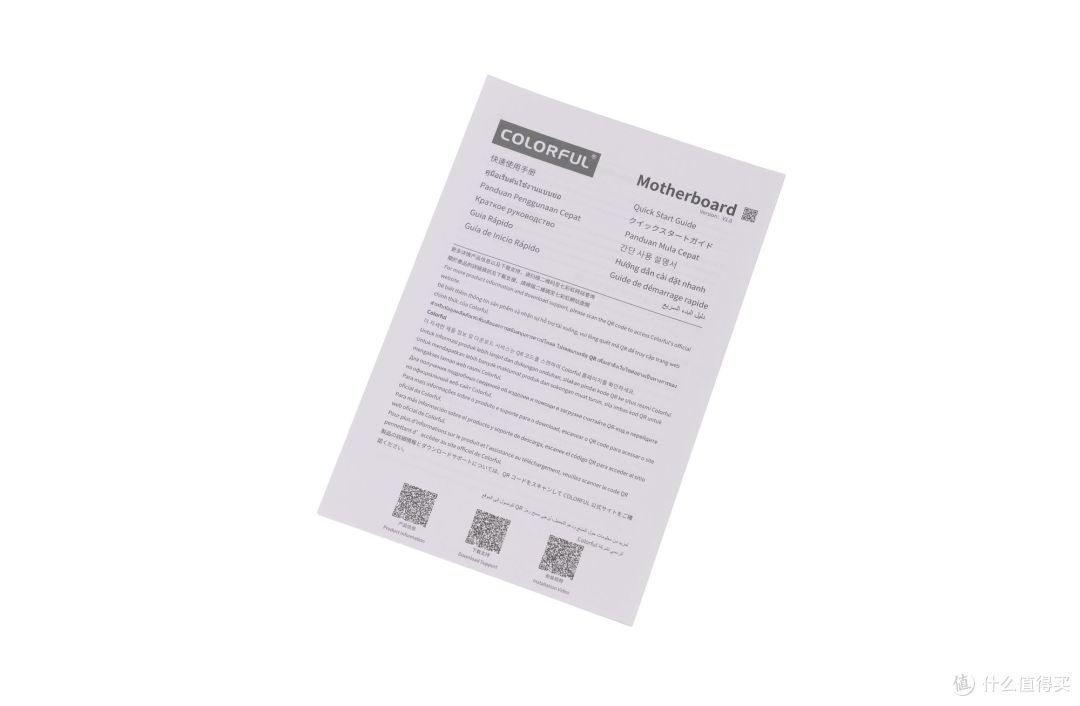

▲主板多语言快速使用手册一份。纸质资料用于指导硬件安装、接线说明、基础BIOS设置，二维码可访问七彩虹官方网站获取驱动程序、技术支持与安装视频。

▲iGame信仰贴纸，包含品牌 LOGO及个性图案。玩家可以根据个人喜好，将其用于机箱侧板、桌面设备或者其他硬件装饰，进一步打造属于自己的个性化电竞空间。

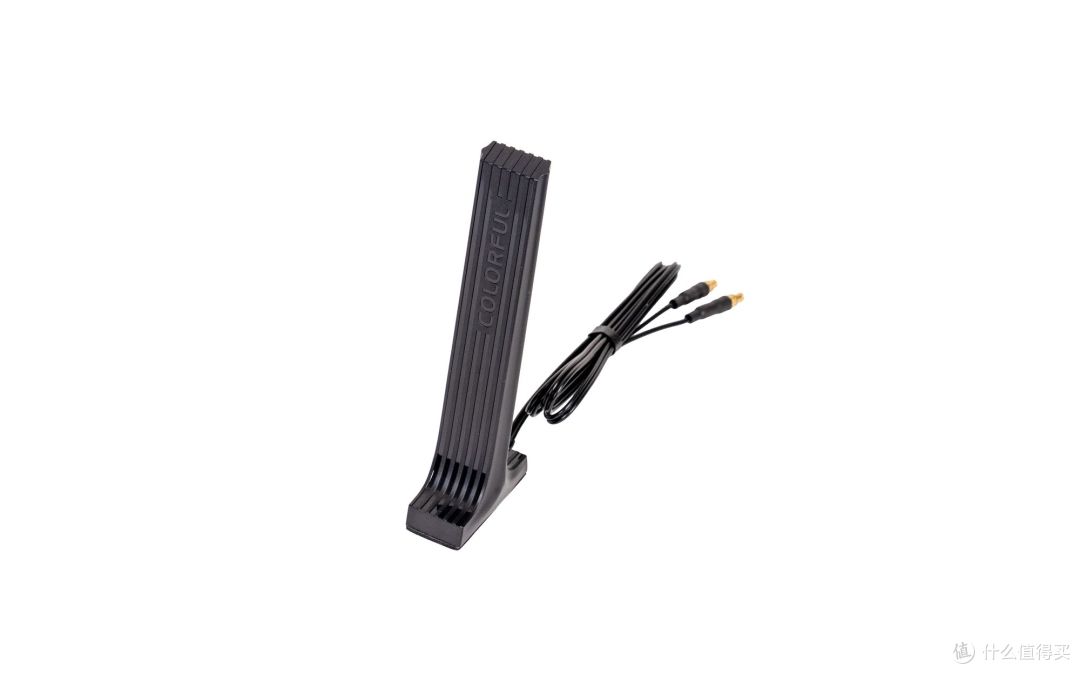

▲Wi-Fi 7天线，外壳竖向刻印 COLORFUL品牌LOGO，整体外观与黑色主板风格保持统一，同时天线支持快拆设计。

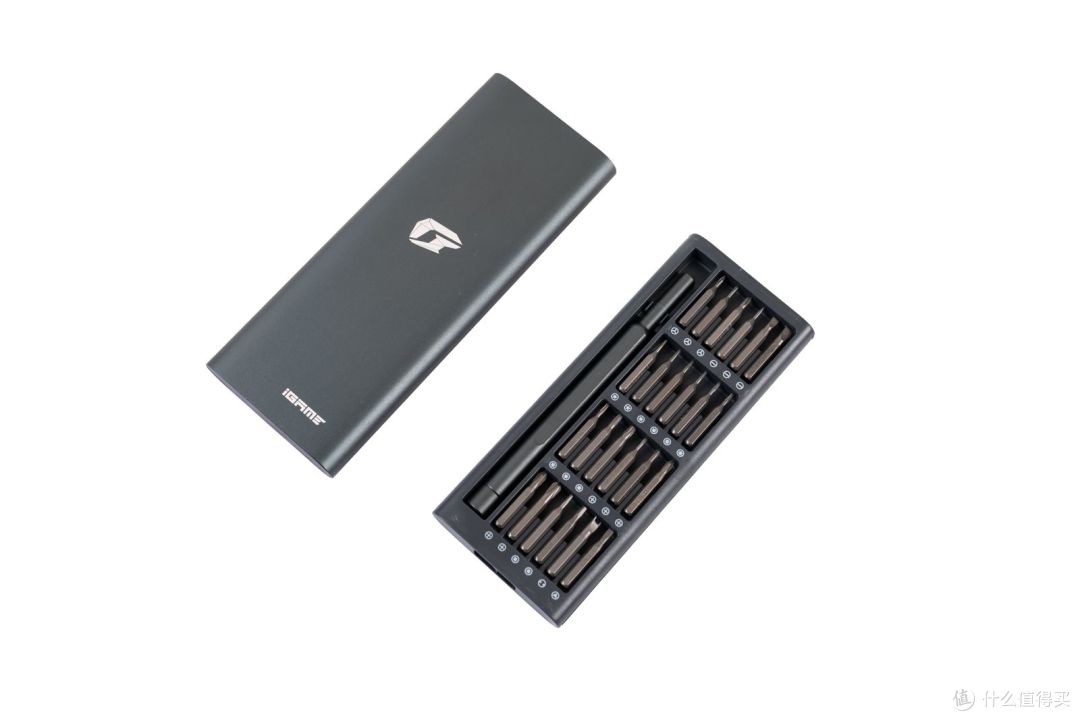

▲虽然七彩虹 iGame X870E Ultra-S主板已经搭载了便捷的全快拆设计，能让玩家在安装硬件时摆脱螺丝刀的束缚，但在附件中依然贴心配备了一套高品质螺丝刀套装。这套工具采用了铝合金外壳的按压式收纳盒，内含多规格批头，覆盖了绝大多数DIY场景的需求。

▲一个32GB容量的金属U盘，U盘内预存了主板全套驱动程序，让用户在装机时无需依赖网络，就能快速完成驱动安装，大幅提升装机效率。

▲随板附赠的4根SATA 3.0数据线，采用柔韧的扁平线材设计，每条线材都支持 6Gbps 的高速传输速率，用于连接SATA硬盘。

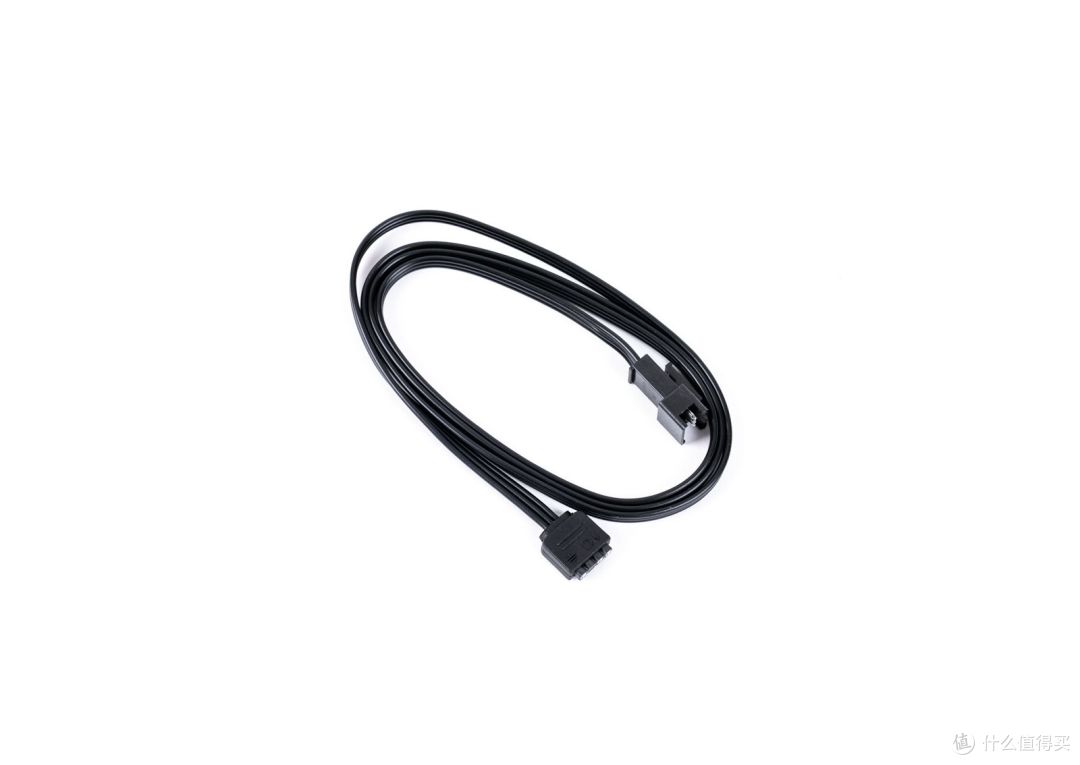

▲一根5V ARGB线，支持5V ARGB灯效同步，为机箱和配件提供统一的灯光效果，打造炫酷的电竞氛围。

▲iGame X870E Ultra-S还额外提供了M.2 SSD导热垫，材质柔软且导热系数优秀，可以用来替换主板M.2 SSD散热片上原有的散热垫，方便用户后期更换维护。

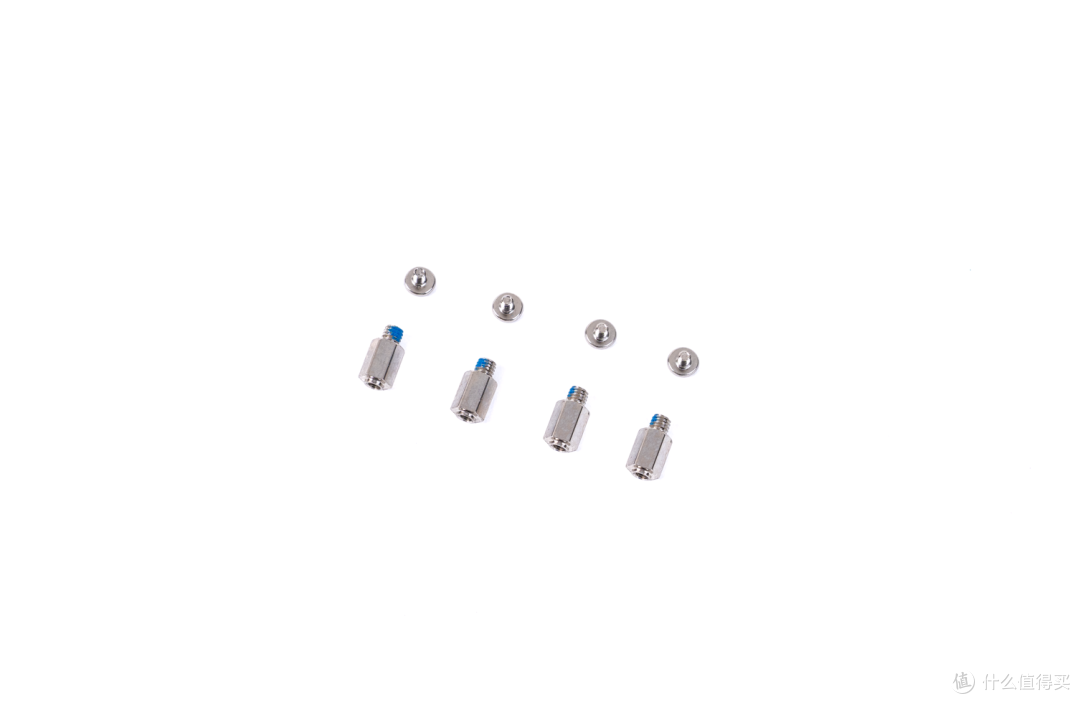

▲4颗M.2 SSD螺柱与螺丝，用于固定M.2 SSD，确保高速存储设备的稳定安装。

▲前置USB 2.0扩展插针可以方便连接前置USB 2.0接口，满足多种设备的连接需求；前置面板扩展插针用于连接前置电源开关面板，确保系统的便捷操作。

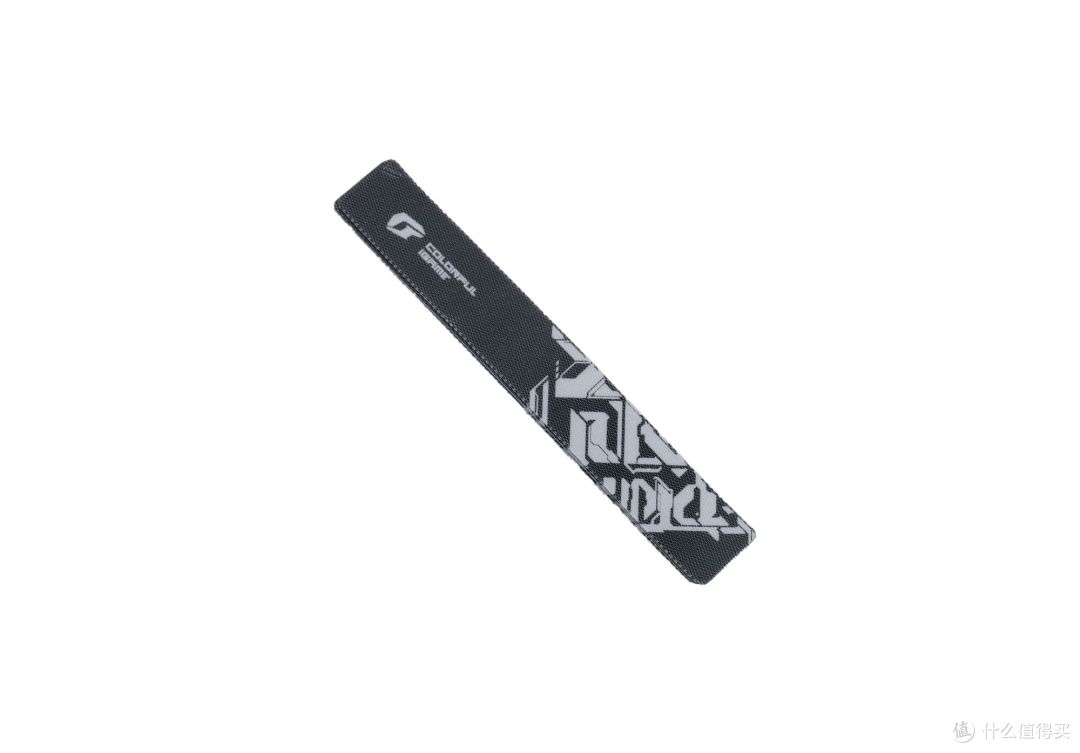

▲iGame定制魔术贴扎带相比于传统扎带，可以做到重复使用。能让玩家轻松整理机箱内的电源线、数据线与各类线材，不仅能让机箱内部走线更整洁美观，还能减少线材对风道的遮挡，提升散热效率。

小结：从附件配置来看，iGame X870E Ultra-S 的随板配件比较丰富，除了常规的说明书、SATA 数据线、快拆Wi-Fi 7 天线和 M.2 配件之外，还提供了32GB驱动U盘、专用螺丝刀套装以及可重复使用的魔术贴扎带等实用配件。尤其是螺丝刀、驱动U盘和备用 M.2导热垫，能够覆盖从装机、驱动安装到后期维护的多个环节，整体附件配置体现出了较强的实用性。

16+2+1 相供电与多重散热，深入解析硬件用料

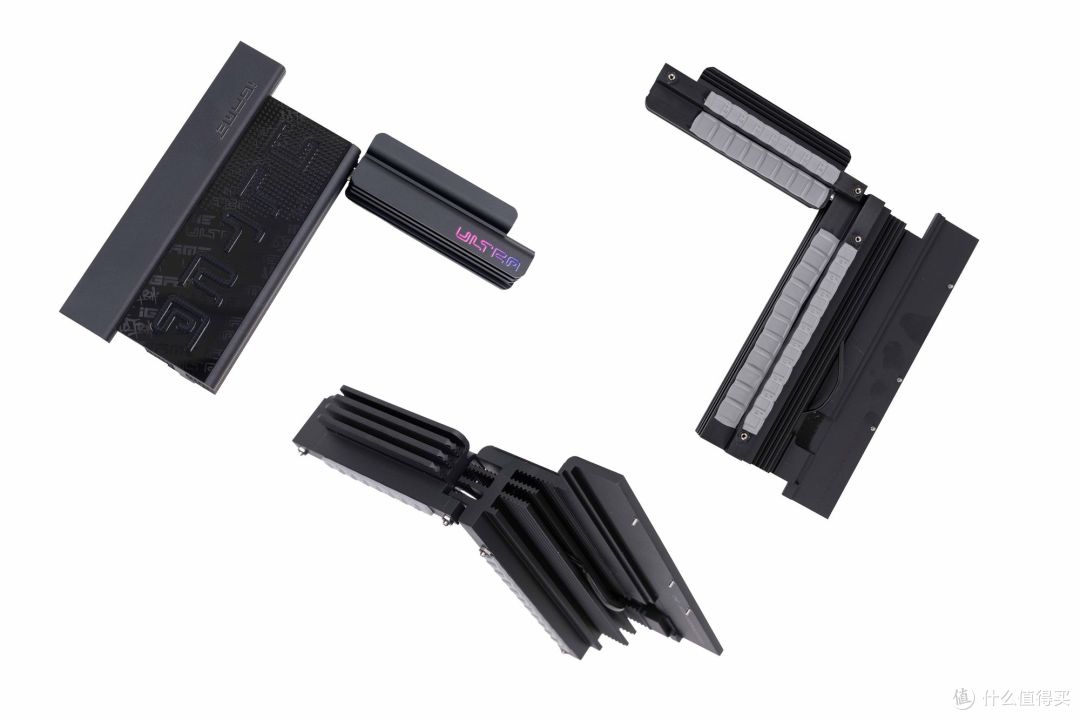

• VRM 散热装甲部分采用导流槽结构 + 热管设计，散热装甲的内侧通过CNC精密工艺切割出复合式沟槽结构。立体沟槽结构增加了散热面积，还可辅助空气对流，同时利用热管的高效热传导能力，能更高效地传导热量。

• VRM 铭板下方加入像素化 ARGB 灯效，渐变色彩与整体设计呼应。相比传统电竞主板的RGB灯条，这种"点阵 + 律动"的灯效在视觉上更克制，也更具辨识度。

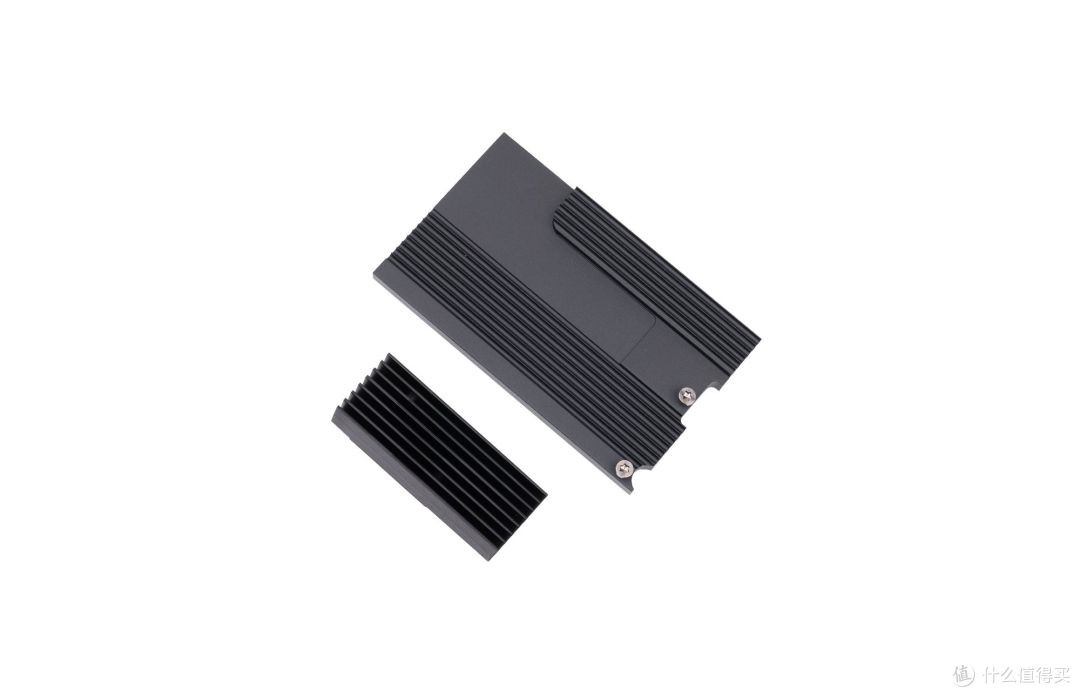

• M.2_1 SSD散热装甲同样导流槽设计，能够更高效的带走PCIe5.0 SSD的热量。

• M.2_1 SSD黑色装甲搭配独特的涂鸦字体与点阵艺术，延续了Ultra系列的

• 设计语言，让功能性装甲与整板视觉风格形成统一。

▲嘻哈潮流装甲，用于为多块 M.2 SSD 提供散热。独特的涂鸦字体与炫彩点阵元素进一步强化了Ultra系列的潮流属性，让主板的视觉层次更加丰富。

• USB4主控芯片拥有单独的散热装甲，可以针对性地降低USB4芯片高负载运行时的温度。

• X870E 芯片组区域同样覆盖了专属散热装甲。对于拥有多组高速扩展接口以及PCIe 5.0 存储支持的平台来说，芯片组散热也是保障整机稳定运行的重要环节。

▲背面的散热装甲上贴有导热贴，可以将 DrMOS 芯片背部热量导至散热装甲上，能够有效缓解供电模块的热量堆积。

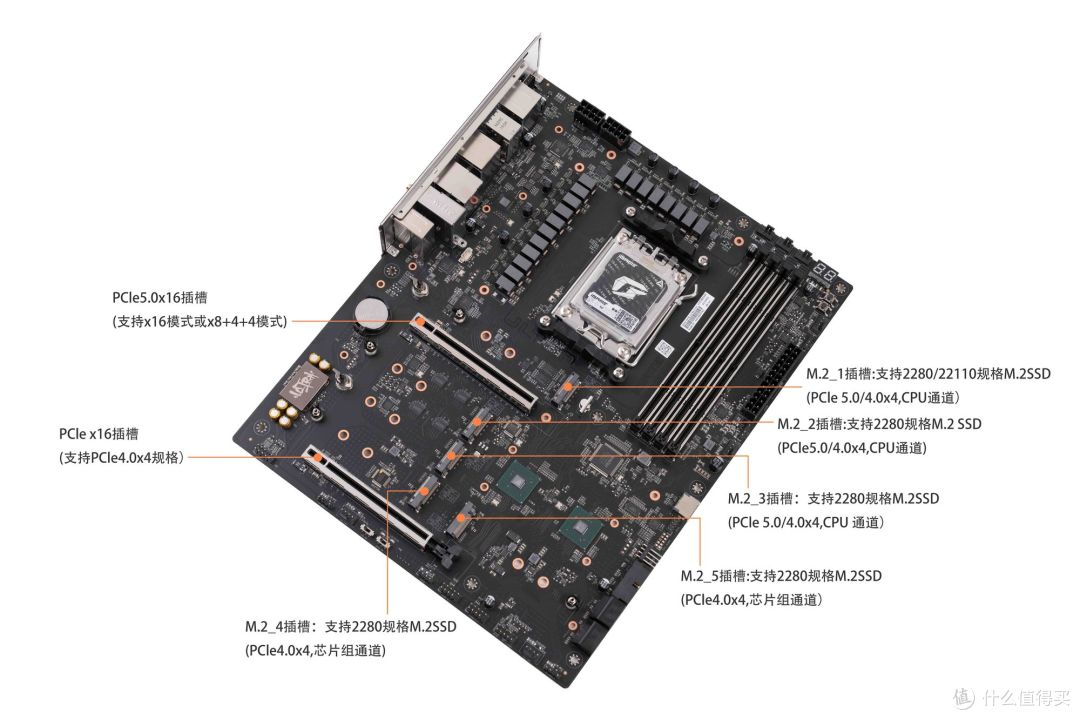

• PCIe5.0 x16和PCIe x16插槽做了合金加固，并给PCIe5.0 x16插槽加入了第二代显卡快拆装置。

• PCIe 5.0 x16插槽与M.2_2 或 M.2_3插槽共享带宽，当 M.2_2或M.2_3插槽接入设备时，PCIe 5.0 x16插槽将以x8模式运⾏

• PCIe x16（PCIe4.0x4规格）插槽来自芯片组通道，和M.2_4、M.2_5插槽，板载5G网卡、MTK WiFi 7无线网卡以及4个SATA3.0接口共用PCIe4.0x4带宽。

• 主板配备专有8+8pin强化供电接口，采用增强实心接针，能提升电源连接稳定性与兼容性。

• 主板供电元件的选择同样严苛：采用高品质黑金电容和F.C.C铁素体电感，能承受严苛的温度，并提供高于行业标准的性能。

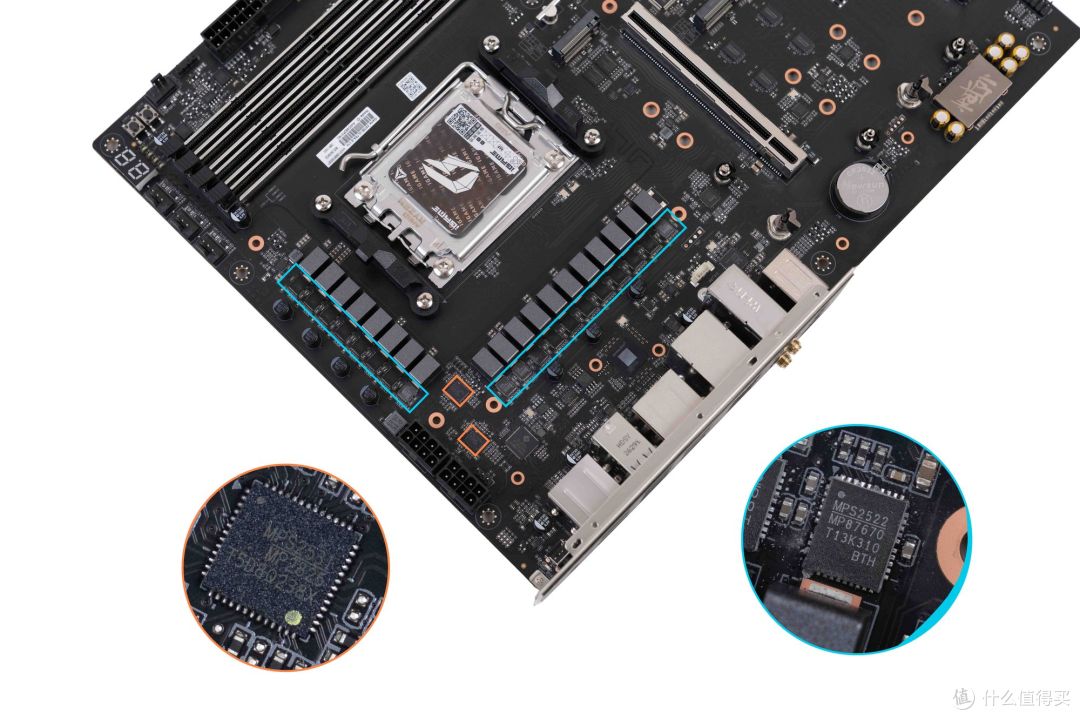

• 主板通过2颗MP2825控制器，实现并联16（VCORE）+2（SOC）+1（MISC）相供电。

• VCORE、SOC和MISC部分部分Dr.MOS型号为MP87670，最大电流为80A。

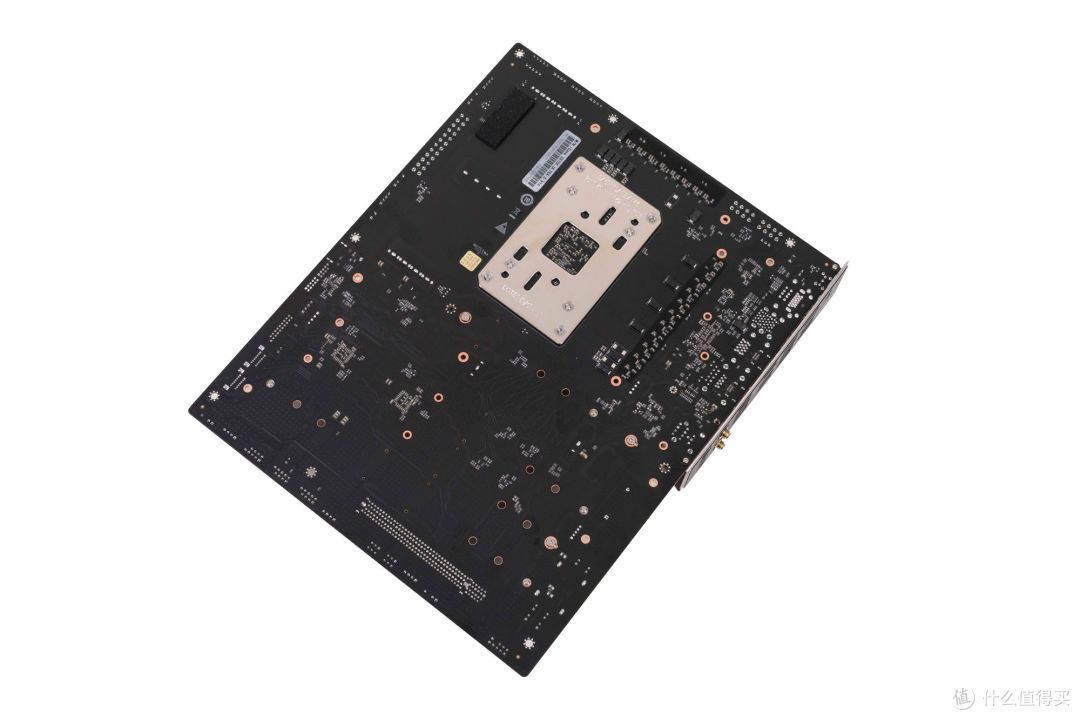

▲主板背面贴有高性能的片式聚合物电容，片式聚合物电容具有极低的ESR值，能够减少电源纹波，配合8层低损耗PCB，能带来更稳定的电气性能与信号传输表现，确保CPU例如AMD 锐龙9 9950X3D满载下稳定运行。

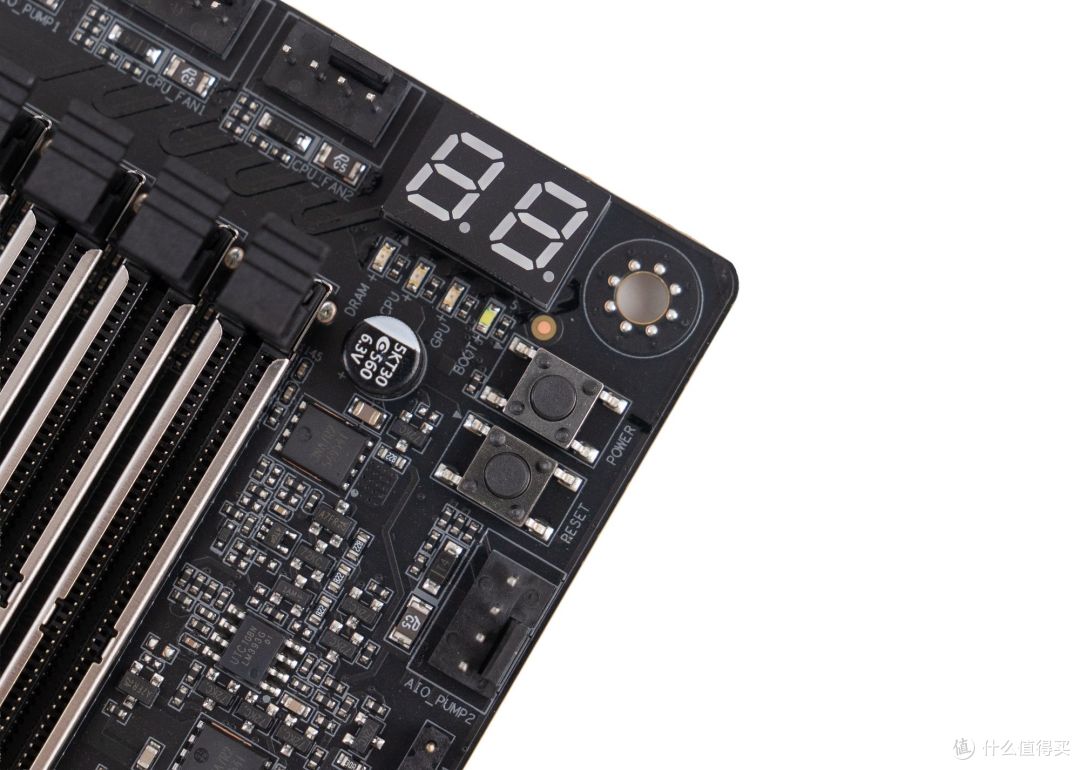

▲主板右上角集成了一块Q-Code 数码诊断屏与多组 Debug 状态指示灯，这套专为硬核玩家打造的排障组合，让 “裸机测试” 与 “快速排障” 变得前所未有的简单直观。旁边还提供 Power 和 Reset 实体按键，无需连接机箱前面板即可完成开机与重启操作，方便装机调试。

▲GL3523，USB 3.1集线器控制器，为后置USB3.2 Gen1 5Gbps接口的HUB扩展提供支持。

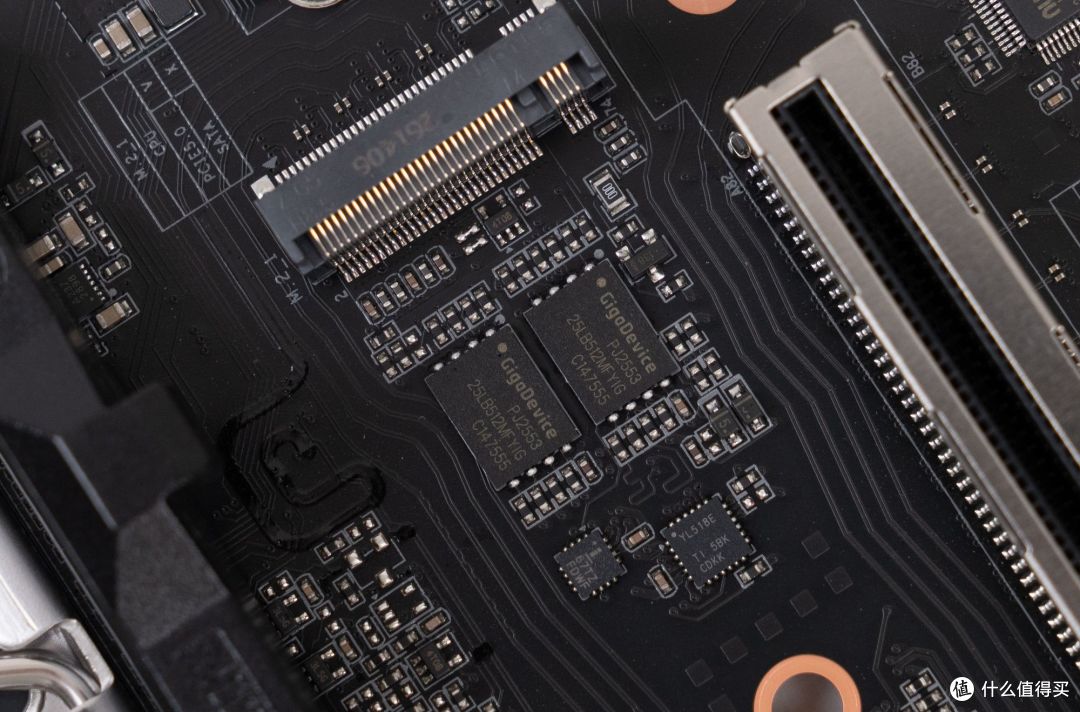

▲GigaDevice 25LB512MFYIG，兆易创新生产的512Mbit（64MB）SPI NOR Flash 芯片，用于存放主板的BIOS。64MB的容量可以为后续 BIOS更新以及功能扩展提供更充足的容量支持。主板支持BIOS切换功能，所以这里有两颗25LB512MFYIG。

▲RTL8126，5Gbps网卡芯片，支持5G/2.5G/1000/100/10Mbps自适应速率，为主板背面的RJ45端口提供支持。

▲WiFi部分采用MTK的MT7925B22M WiFi7无线网卡。支持最新的WiFi 7技术，具备超高速传输、低延迟和广覆盖范围等特点，能显著提升无线网络性能。

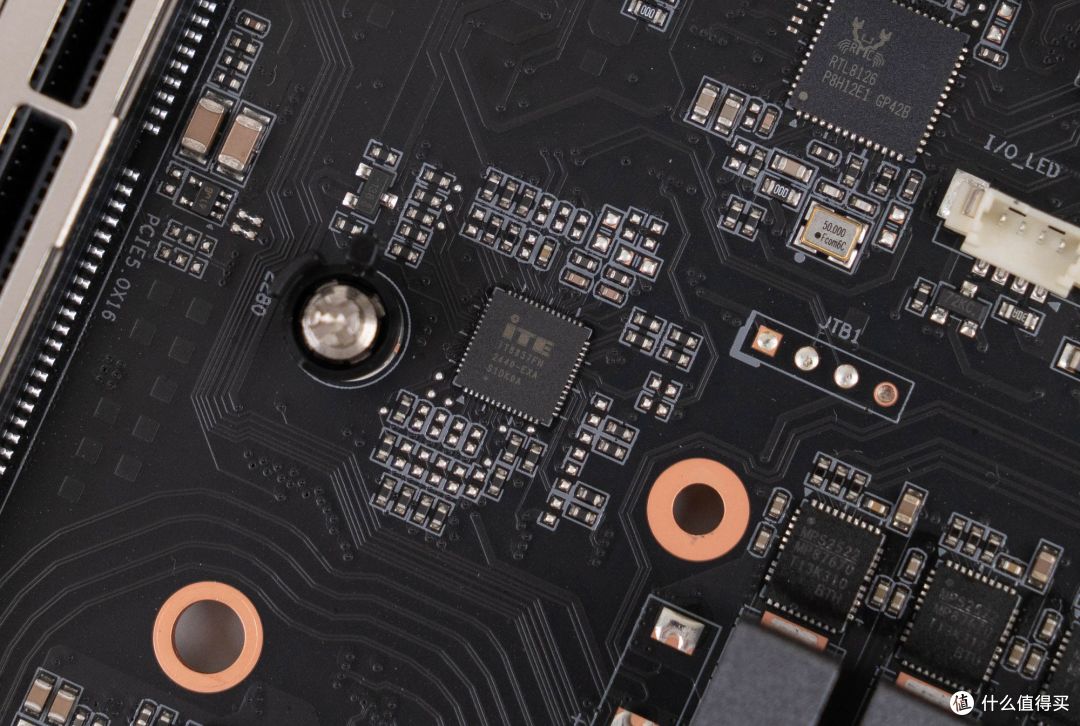

▲IT8857FN是一款高性能的USB Type-C Power Delivery控制器，为USB接口（尤其是高速 USB4接口）提供稳定的快充控制与电力管理。

▲瑞萨RC26008，独立时钟发生芯片，支持CPU外频调整，为超频等需要精细时钟管理的场景提供了更灵活的调节能力。

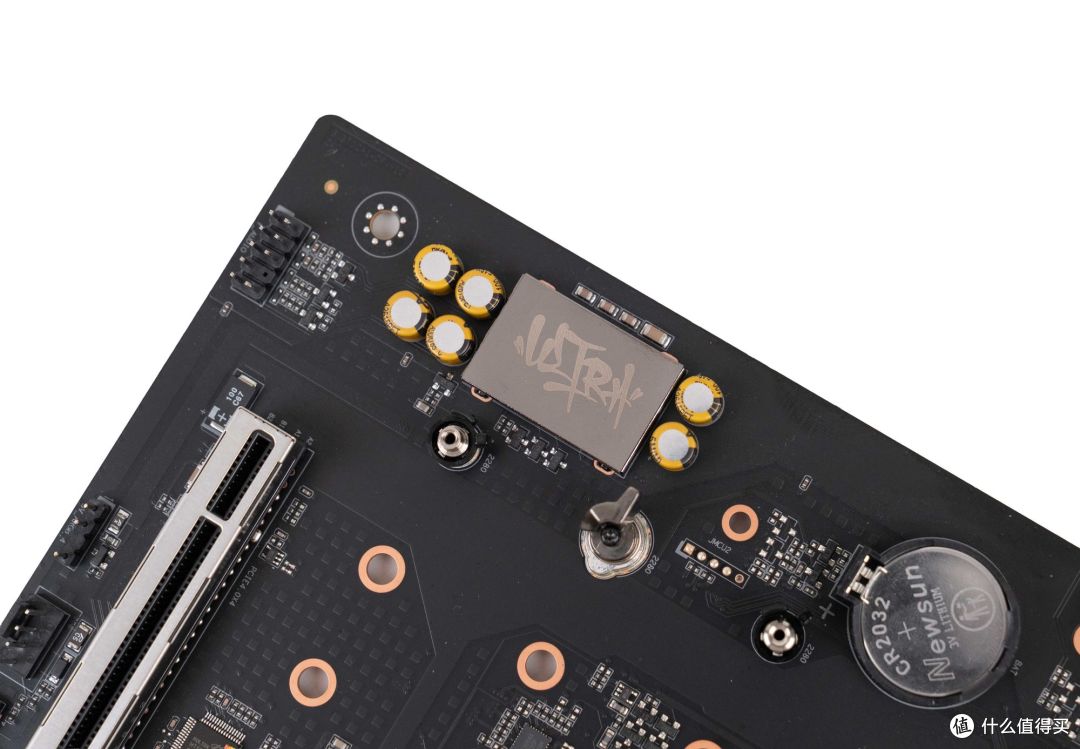

▲音频部分芯片采用的是ALC1220声卡芯片，支持7.1声道。外部有金属屏蔽罩，可有效隔绝电磁干扰，保障音频信号传输的纯净度。在屏蔽罩两侧是6颗高品质音频电容。

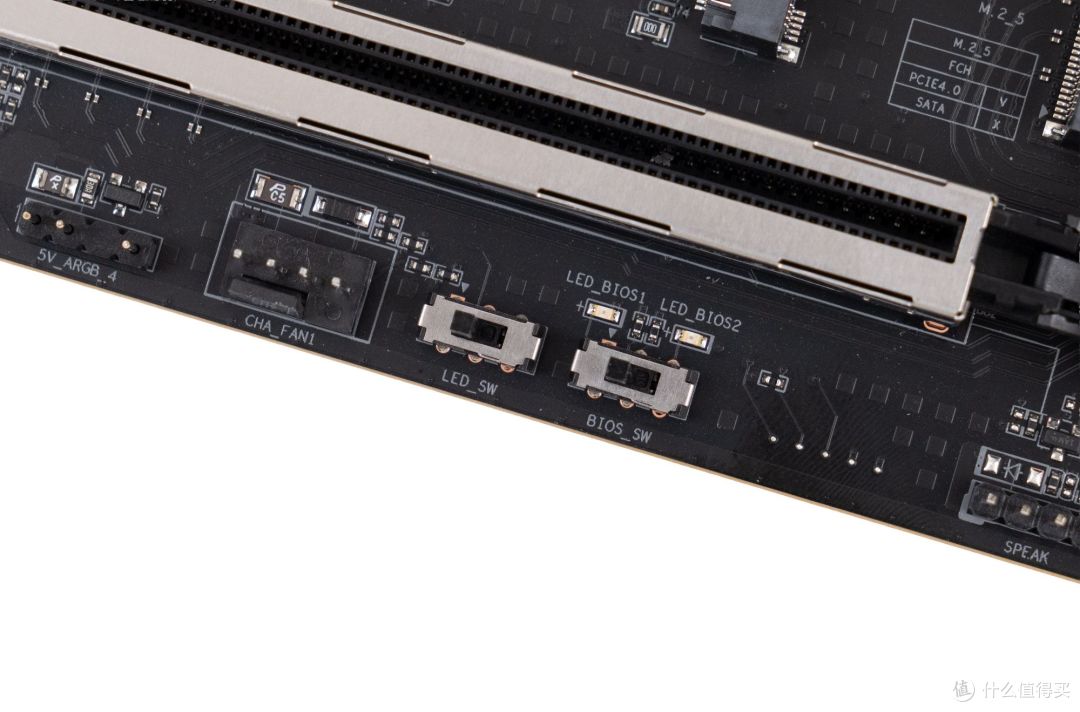

▲主板底部集成了两个便捷拨杆。

• LED_SW：可以在开机状态下控制已连接到主板的RGB设备灯效。向左为开启灯效，控制器向右为关闭灯效 (出厂默认向左，开机状态下开启灯效)。

• BIOS SW：主板提供两个BIOS 芯片，拨动控制器可以切换BIOS并载入不同的BIOS设置 (出厂默认向左，载入BIOS配置1)。

▲HT50F3200V，合泰半导体（Holtek）的HT32系列微控制器，用于控制ARGB 灯效和主板底部拨杆逻辑。

▲NuvoTon M482SIDAE 是一颗ARM Cortex-M4F 微控制器（MCU），主要负责主板上的辅助控制逻辑及Debug显示控制。

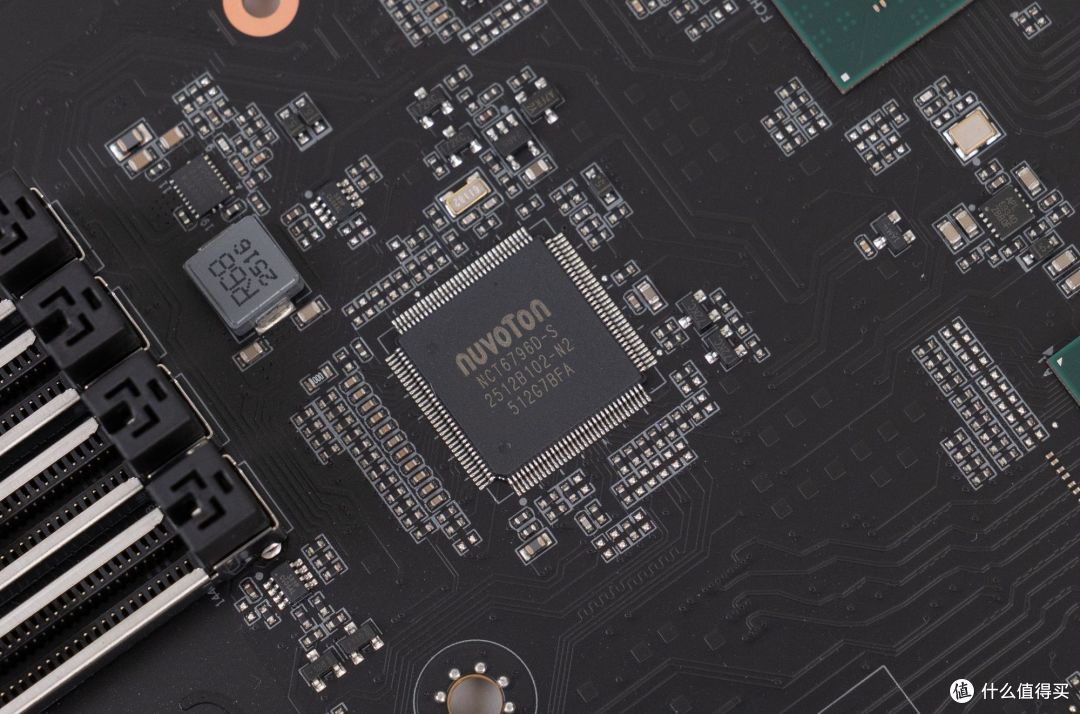

▲NuvoTon NCT6796D，SuperI/O硬件监控芯片。负责整机各路电压、多通道温度采集，提供多路 PWM 风扇调速能力，硬件状态传感器数据均由此芯片输出，也是AIDA64、HWiNFO64读取硬件信息的来源。

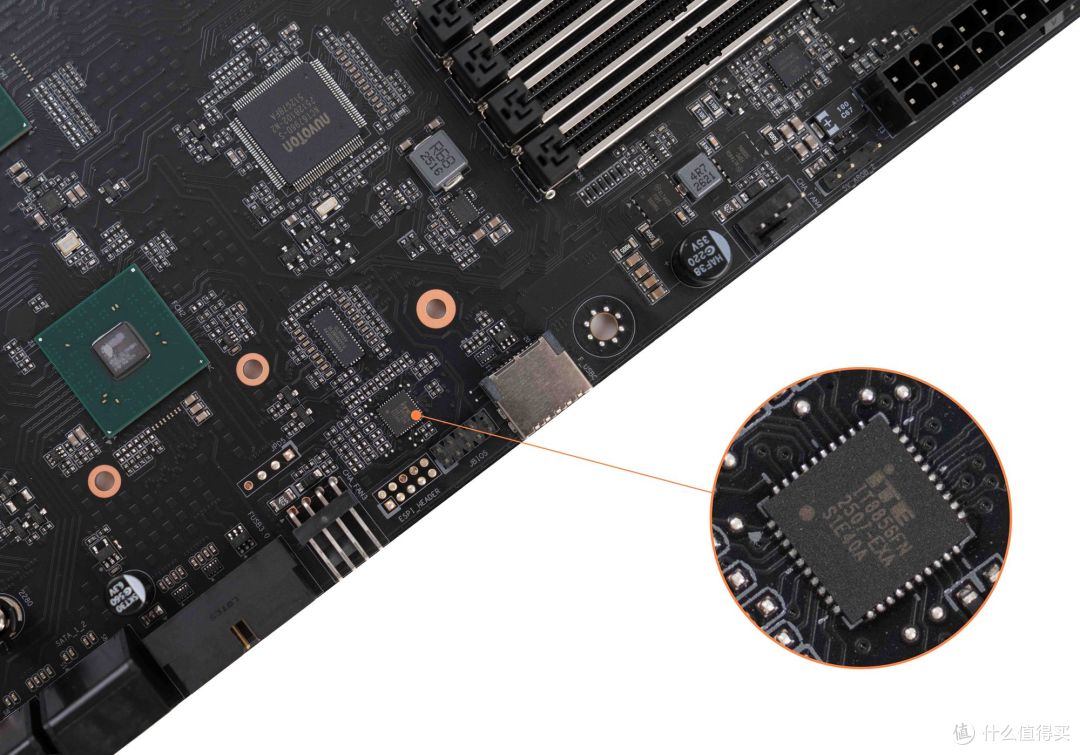

▲IT8856FN是一款高性能的USB Type-C Power Delivery控制器，支持高达100W的输出功率，满足笔记本电脑、平板电脑等设备的快速充电需求。IT8856FN专注于前置USB-C接口的PD控制，而其升级版 IT8857FN 则主要为 USB 4芯片提供PD充电支持，两者在应用场景上有明确区分。

▲扩展性方面，iGame X870E Ultra-S主板配备了2个USB2.0插针（可扩展为4个USB 2.0接口），4个SATA3.0接口，1个USB 3.2 Gen 1插针（可扩展为2个 USB 3.2 Gen 1 Type-A 接口）以及一个1个USB 3.2 Gen 2x2 Type-C 插槽（可扩展为 1 个 USB 3.2 Gen 2x2 Type-C 接口，支持PD 30W）。

小结：iGame X870E Ultra-S 的硬件规格与扩展设计比较完整。16+2+1 相供电、80A Dr.MOS、8 层低损耗 PCB以及多组独立散热装甲，为高端 Ryzen 处理器和 PCIe 5.0 SSD 提供了稳定的平台基础；同时，5GbE、USB4、Wi-Fi 7、双 BIOS、Q-Code 和丰富的前置扩展接口，也进一步提升了主板的可玩性与后期扩展能力。

七彩虹首创X3D AI高帧模式，BIOS 功能全面解析

▲开机按Del进入BIOS，首先来到的是EZ模式界面，在这里可以看到当前的硬件信息，对BIOS升级，启用XMP/EXPO功能，设置风扇曲线，以及启用AMD的PBO模式。

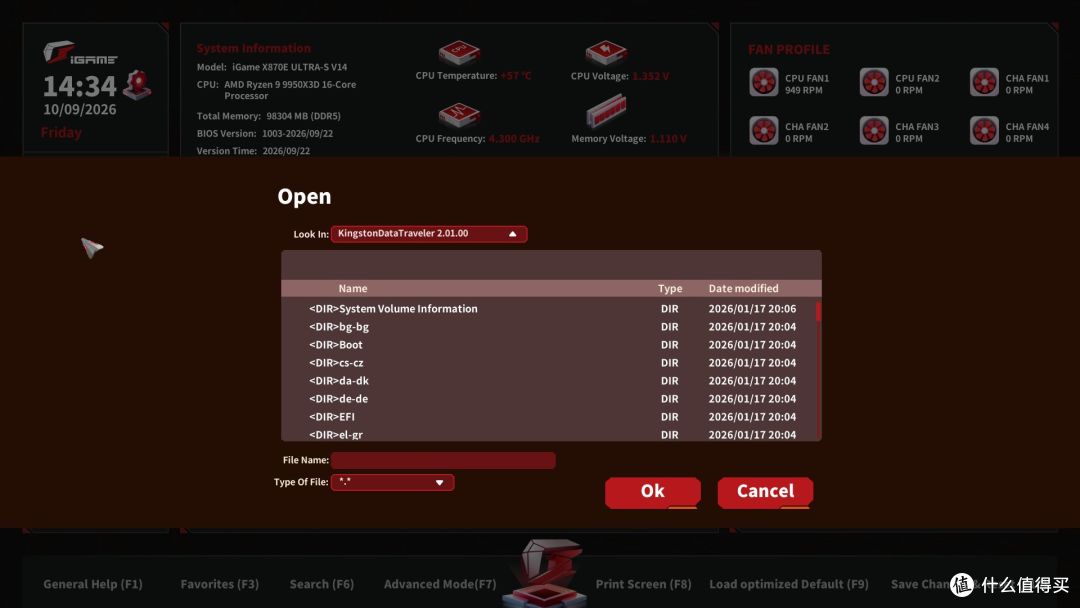

▲通过U盘内存储的BIOS 升级文件，根据界面指引，选定文件完成主板 BIOS 升级操作，方便快捷。

▲Main Panel页面，用户可以更直观地了解和管理主板上的各种硬件接口和组件，提升使用体验和设置效率。

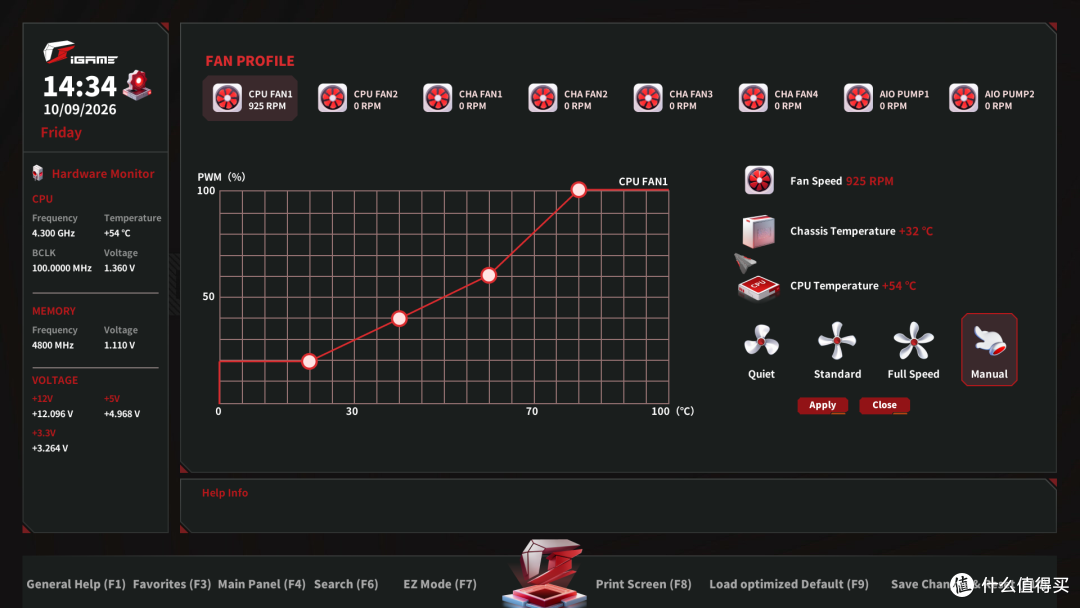

▲风扇调控提供静音、标准、全速、手动四种模式。用户可按需快速切换模式：“静音” 模式主打低噪，风扇以较低转速运行；“标准” 模式平衡噪音与散热表现；“全速” 模式优先极限散热能力；“手动” 模式则支持用户自定义风扇曲线细节。

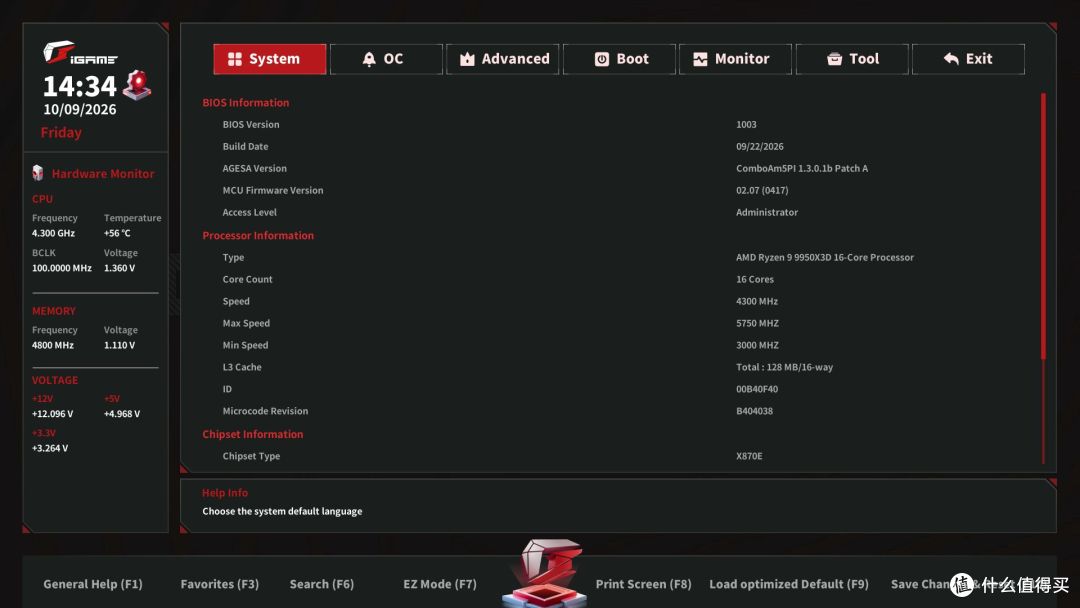

▲按F7进入高级设置，语言支持切换成简体中文，界面信息清晰易懂，系统信息、硬件状态（CPU、内存等 ）一目了然。

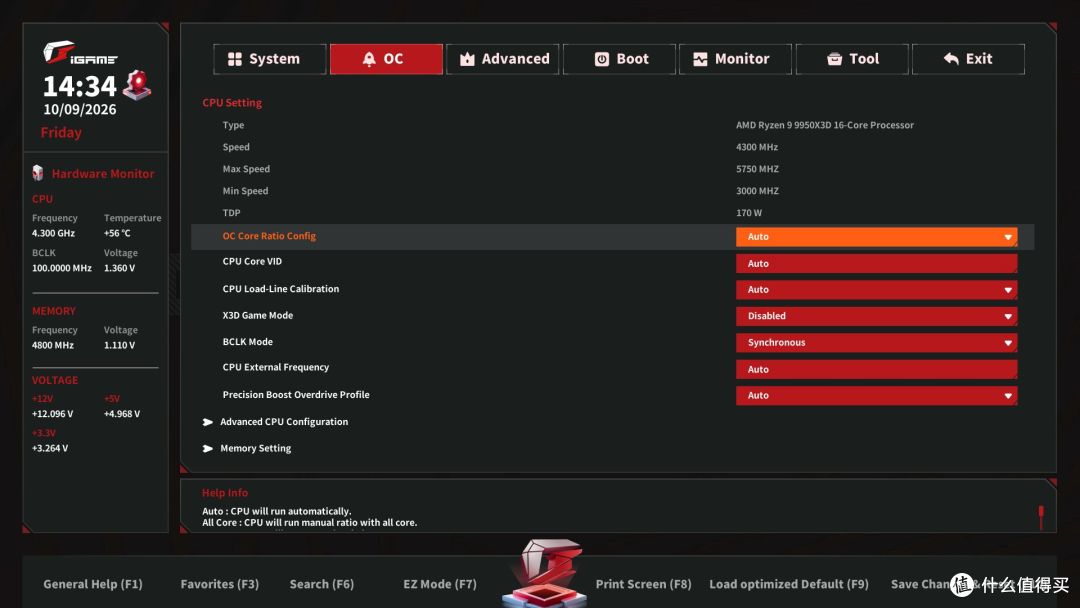

▲OC页面对AMD CPU超频，通过调整倍频、电压、外频模式等参数，在硬件承受范围内提升CPU性能。

iGame X870E Ultra-S主板同样加入了七彩虹首创的X3D AI 高帧模式（X3D AI Turbo），使用R7 9800X3DR7 9850X3D时会提供专属PBO策略与外频调整预设，专为提高游戏帧率与稳定，如果不知道选哪个合适，可以选择Auto Seletct智能识别CPU体质，自动选择相应档位，以最小的学习成本和时间成本帮助玩家轻松提高游戏帧数与稳定性。（优先保障游戏帧数稳定性，将通过PBO设定+温度限制达成，可实现更高的1%LOW稳定性）

• OC Core Ratio Config（核心倍频配置）：可在此调整CPU核心的倍频，从而提升单核或全核频率。

• CPU Core VID（核心电压）：超频时可能需要手动调整电压以保证CPU稳定运行，但需注意电压过高会增加发热和硬件风险。

• CPU Load-Line Calibration（负载线校准）：该功能用于补偿CPU在高负载下的电压跌落，超频时调整此选项可提升电压稳定性。

• X3D Game Mode：当前“Disabled”，若搭配带3D缓存的AMD CPU（如Ryzen 7 9800X3D），开启此模式可优化游戏性能。

• BCLK Mode（基频时钟模式）

1. Synchronous（同步模式）：此时CPU外频、PCI-E总线频率等会同步调整，超频时需谨慎，因为可能影响其他硬件（如显卡、硬盘）的稳定性。

2. Asynchronous（异步模式）：具备时钟发生器，可单独调整CPU外频而不影响其他总线频率，对超外频操作更友好。

• CPU External Frequency（CPU外频）：切换到异步模式，可在此手动调整外频数值以实现超外频操作。

• Precision Boost Overdrive Profile（精准加速超频配置文件）：AMD的PBO技术可自动根据负载提升CPU频率，此选项可选择不同的PBO配置文件。

• Config TDP：配置热设计功耗（Thermal Design Power），用于设定 CPU 的功耗上限，可选择自动（Auto）或手动指定功耗档位（如 170W、120W、105W、95W、65W、45W 等），以此平衡 CPU 性能、功耗与温度表现。

• PPC Adjustment：调节AMD处理器的功耗策略（如限制峰值功耗以降低温度）。PState 0为最高性能模式，其他PState为节能模式。

• SoC/Uncore OC Mode：超频CPU内部非核心部件（如内存控制器、缓存）。

• AVX 512：启用/禁用AVX512指令集（开启可提升特定计算性能，但可能增加发热）。

• FCH Spread Spectrum：芯片组（FCH）部分的时钟展频功能，用于减少主板电磁干扰（EMI），通过微调时钟信号频率降低电磁辐射，避免干扰周边电子设备，一般默认保持 Auto 模式即可，对电磁兼容性有特殊要求时可手动设置。

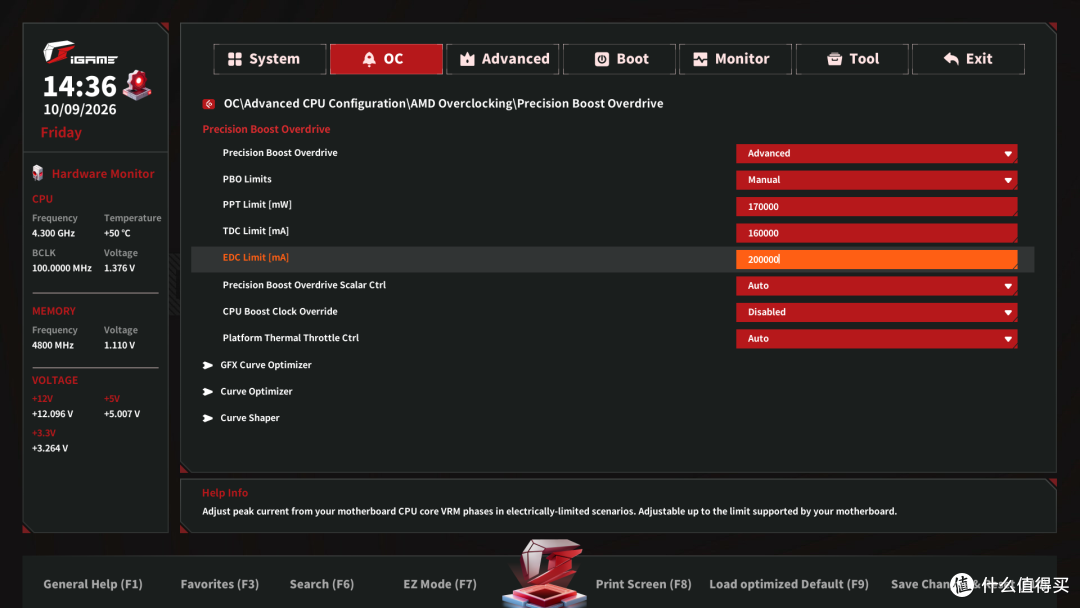

▲PBO功耗限制，通过设定PPT功耗、TDC（CPU 长时间满载运行时的电流上限）和 EDC（CPU 瞬间爆发的最大电流）电流实现CPU功耗限制。对于安装9950X3D 且使用普通风冷的用户而言，PPT设定在170W有助于控制温度和风扇噪音。

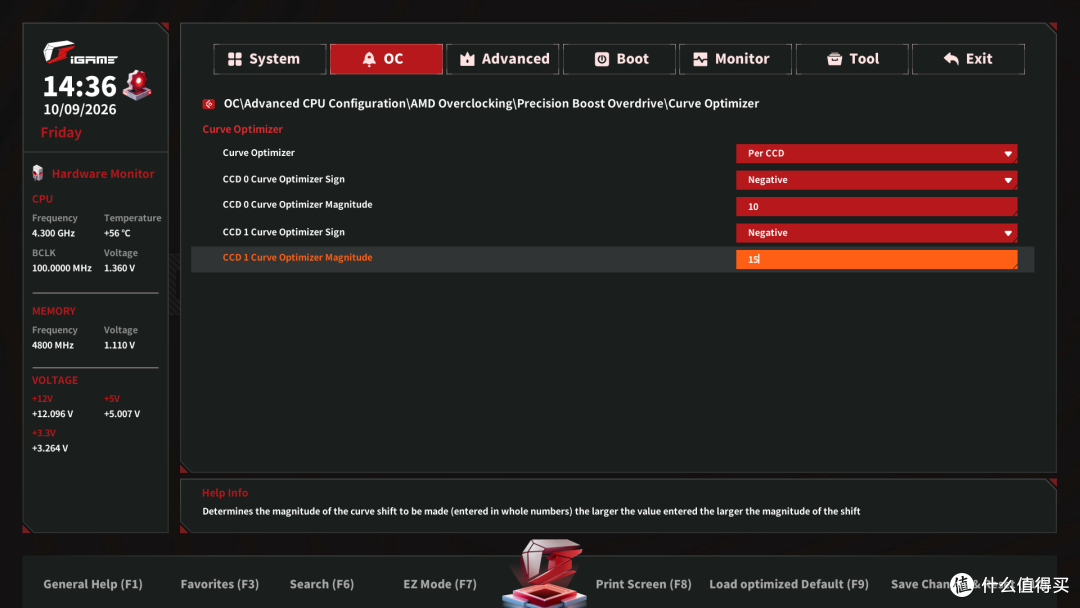

▲给CCD 0（带X3D缓存的核心）负压10，CCD1负压15，170W的PPT Limit下，在风冷条件下实现Cinebench R23 多线程40000 pts的成绩。不过，负压幅度具有较强的处理器个体差异，实际使用时仍需通过多轮压力测试与日常应用验证稳定性。

• Memory Profiles：选择内存运行模式。加载内存的默认参数XMP/EXPO，也可以手动设置，包括内存频率、延迟和电压。

• Memory Frequency：设置内存的运行频率。较高的频率可以提升内存性能，但需要确保内存和主板支持。

• FCLK Frequency：设置内存控制器的频率，一般设置为2000，体质好的CPU可以设为2166以上。

• UCLK DIV1 MODE：设置UCLK（Unified Clock）与内存时钟的关系。当前值：Auto。AMD平台内存频率超过6200后就会分频，UCLK与内存时钟同步，可以优化性能。

• Latency Turbo：启用或禁用延迟优化功能。启用后在Aida64中可以看到内存延迟降低。

• Bank Refresh Mode（刷新模式）：内存刷新策略，Auto 默认，不建议改动，改动影响稳定性。

• High Efficiency Mode：Enabled 状态开启优化。七彩虹为内存预设了小参，能有效提升内存性能。

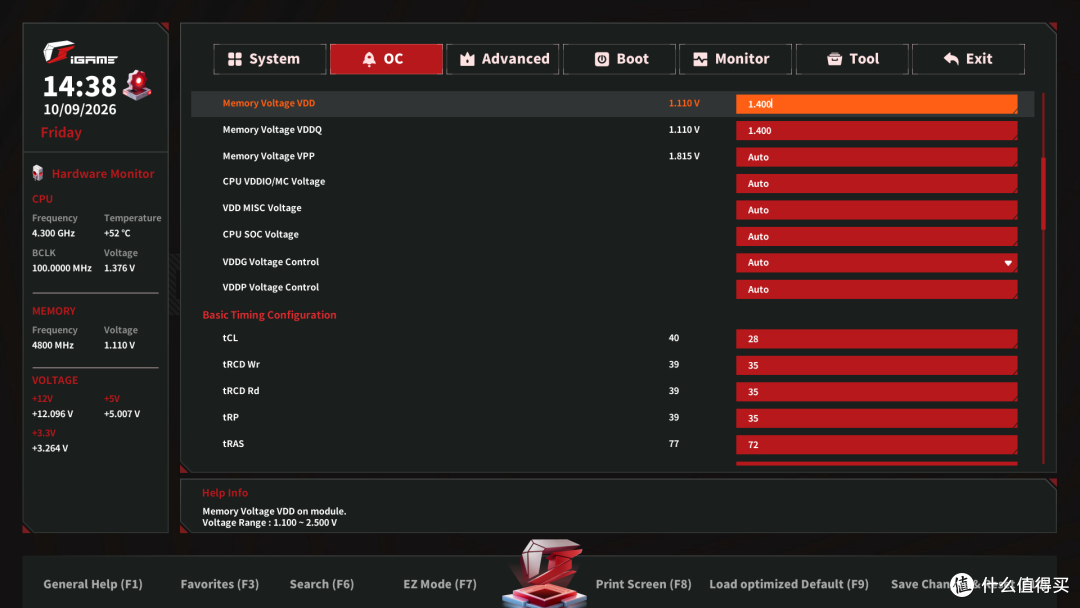

▲通过精准调整内存相关电压（如 Memory Voltage VDD、VDDQ、VDDIO 等），可以让内存稳定运行在更高频率下。还可以手动对内存时序，像 tCL、tCD、tRP 等参数进行设定，以此来尝试挖掘内存的超频潜力。

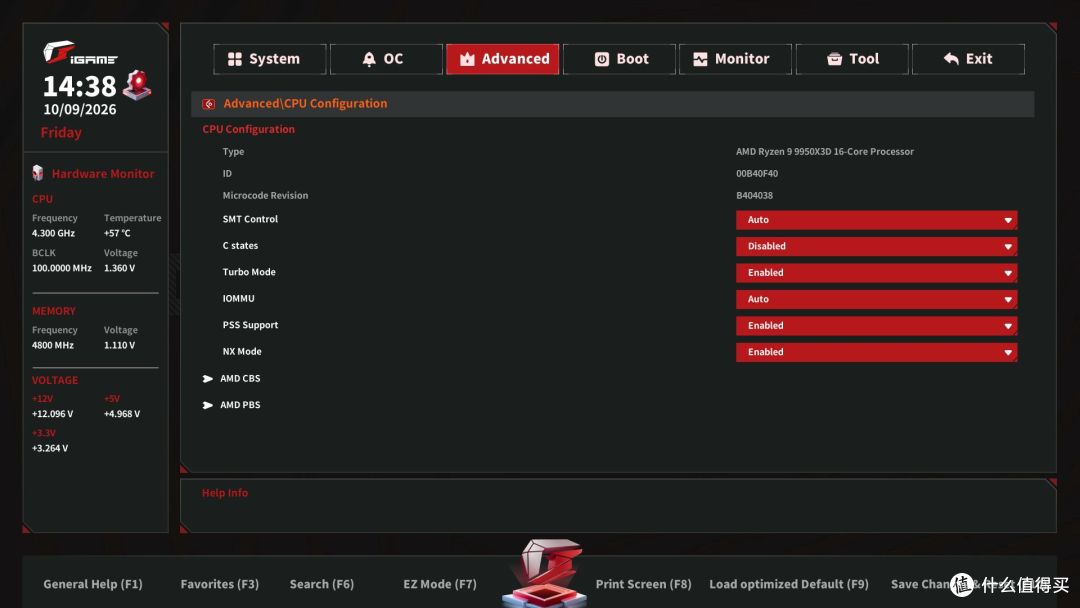

• SMT Control：控制超线程技术。

• C States：控制CPU的电源管理状态。

• Turbo Mode：控制CPU的睿频功能。

• IOMMU：I/O内存管理单元。

• PSS Support：通过动态调整CPU电压和频率，实现性能与功耗的平衡。

• NX Mode：控制No-Execute内存保护模式。

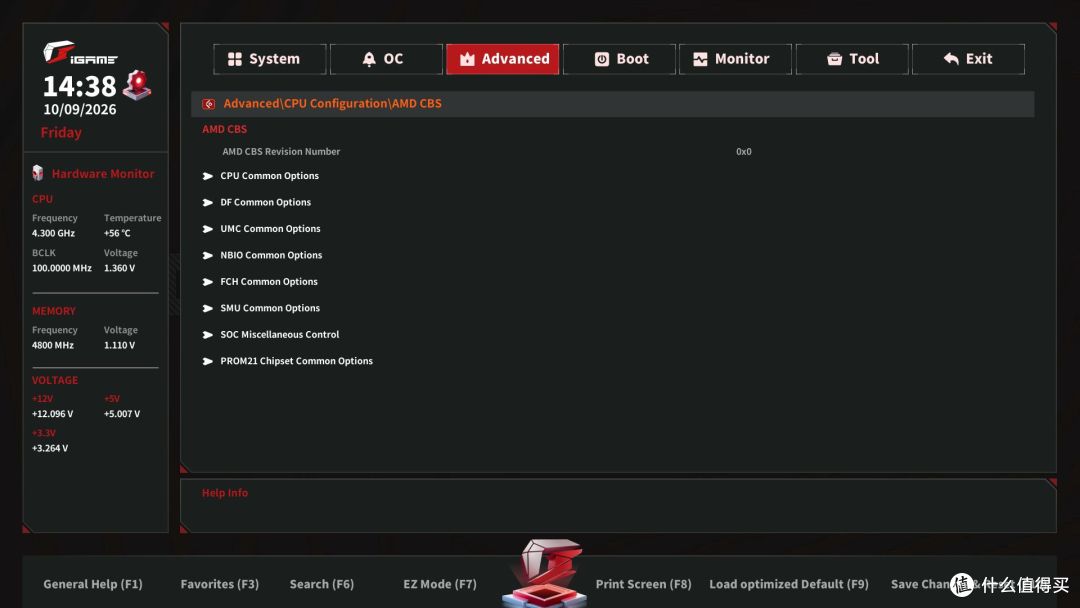

▲AMD CBS菜单，AMD自家的性能优化技术，可以对CPU、内存进行超频，通常适用于高级用户对硬件性能进行精细调整的场景。

▲GFX Configuration选项；dGPU Only Mode，启用后当检测到独立显卡则禁用核显。UMA Version，共享内存模式，可以设定共享的显存容量。

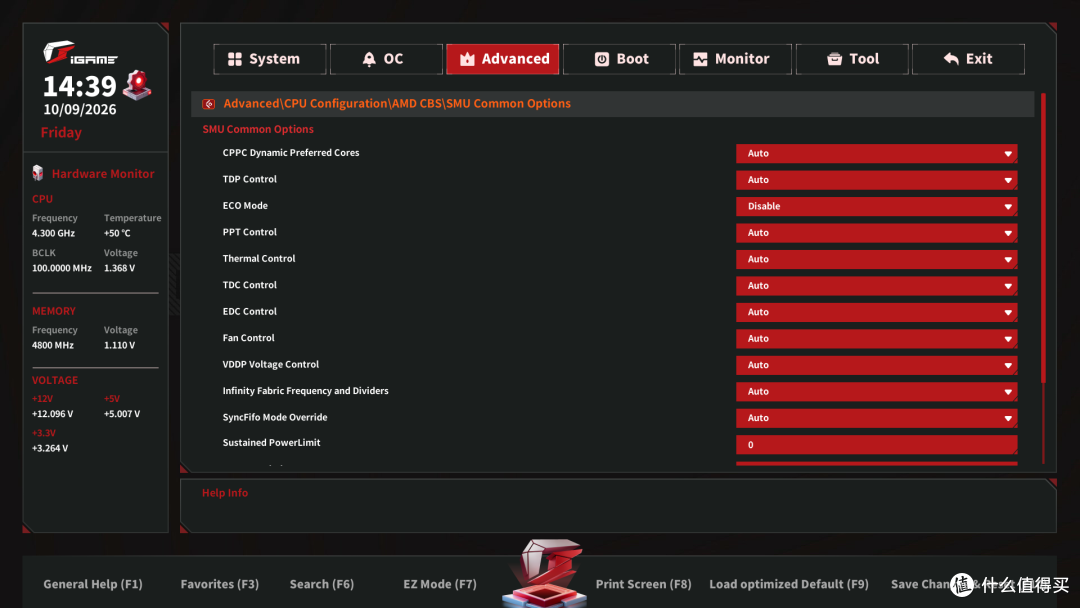

▲SMU Common Options选项，在这里可以对CPU功耗、节能模式、温度控制、风扇控制，以及电压、总线频率等核心参数进行精细化设定。既可以保持 “Auto” 自动模式让主板智能调控，也能手动调整以实现性能超频、功耗限制或静音优化等个性化需求，是进阶调校 CPU 性能与稳定性的核心区域。

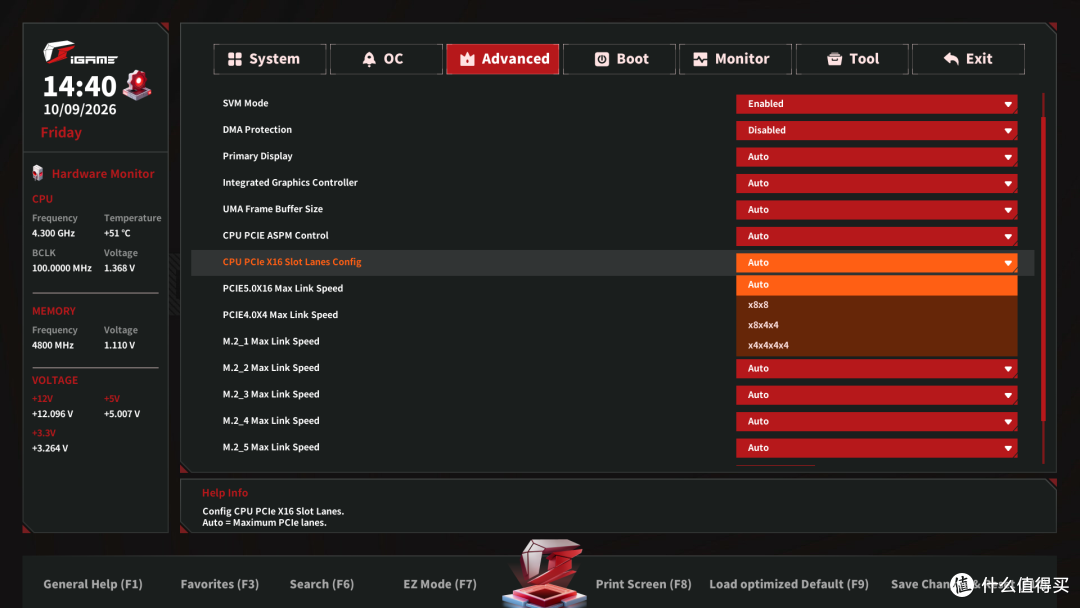

▲ChipSet Setting可以对PCIe5.0x16插槽的带宽进行手动选择。此外，该区域还涵盖其他芯片组级配置：如 “SVM MODE”（优化系统资源调度）、“Primary Display”（指定优先显示输出设备）、“Integrated Graphics Controller”（核显控制器开关）、“Above 4G Decoding”（4G 以上地址解码，助力大显存显卡/多设备扩展）、“Re-Size BAR Support”（调整BAR大小以提升显卡内存访问效率）等，全方位实现芯片组层面的硬件协同与性能优化，满足 “兼容性保障”“性能榨取” 等多样需求。

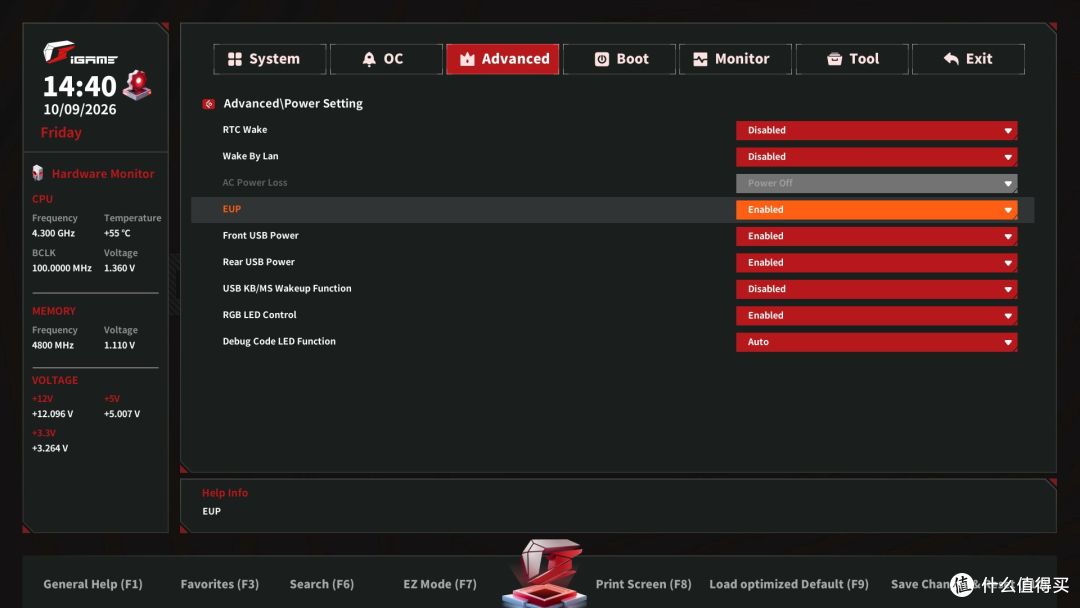

▲Power Setting中对前置以及后置的USB接口供电进行设定，可以选择在关机后对USB接口开启或着关闭供电。启用EUP后，在关机时可熄灭主板所有灯光，同时大幅降低关机后的待机功耗，实现深度节能，符合环保节能规范。

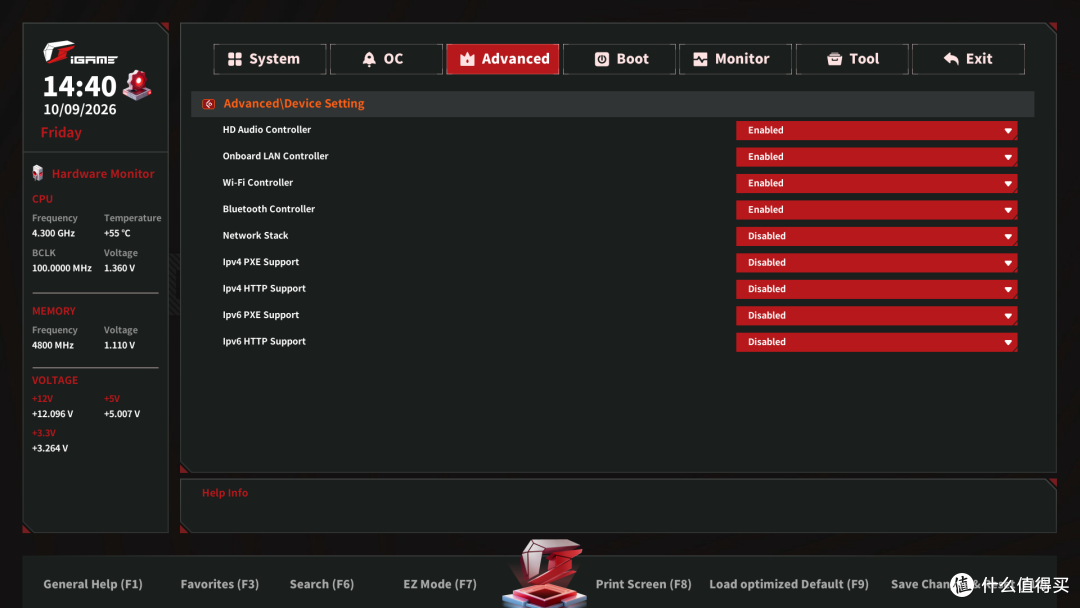

▲Device Setting中对主板上的音频，有线网卡，Wi-Fi网卡，蓝牙等设备进行开启或者关闭。既能让板载设备正常工作以满足音频、联网等日常需求，也能在 “外接独立硬件” 或 “优化系统资源” 时，通过禁用板载设备避免冲突、精简系统负载，适配更多个性化使用场景。

▲监控页面；涉及电脑的健康状态，包括温度、风扇转速和电压等信息。

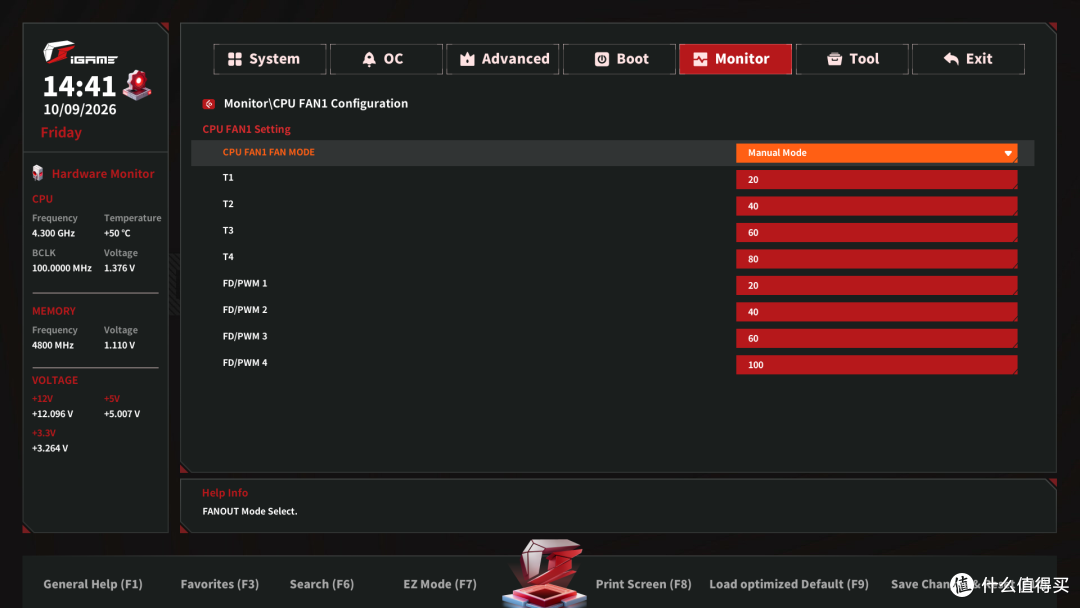

▲CPU风扇（CPU FAN）设置；T1-T4，四个温度值；FD/PWM1-4, 设置风扇在T1-T4温度下的PWM值，PWM值越大，风扇转速越快。

▲超频配置的存储、加载，以及与外部USB设备的备份/导入交互，大幅提升超频方案的管理效率，该功能让 “个性化超频方案的保存、复用、跨设备传递” 变得高效便捷。

小结：iGame X870E Ultra-S 的 BIOS 不仅覆盖了日常装机所需的基础功能，也为进阶玩家提供了较完整的性能调校空间。从风扇曲线，到PBO、X3D AI高帧模式及内存超频，用户可以根据实际需求灵活优化平台表现。配合双 BIOS与超频配置备份功能，既照顾了普通用户的易用性，也保留了高端玩家所需要的可玩性。

像素点阵搭配幻彩灯效，打造个性化电竞氛围

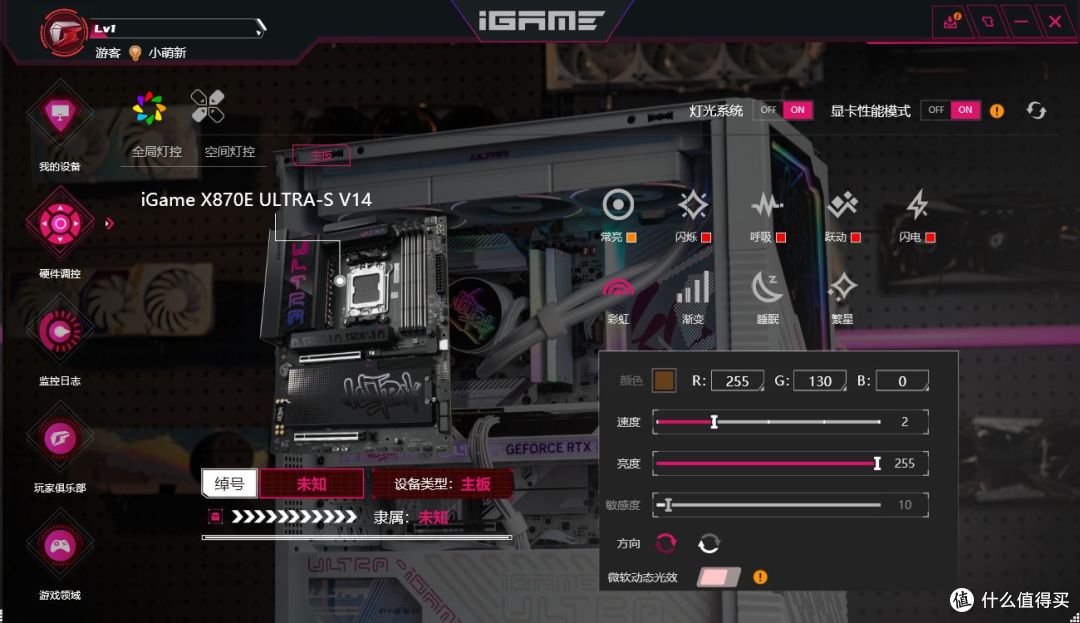

▲可以在 iGame 自在星球软件中对 iGame X870E Ultra-S 的RGB灯光进行设置。目前最新版本的 iGame 自在星球已经能够成功识别主板。

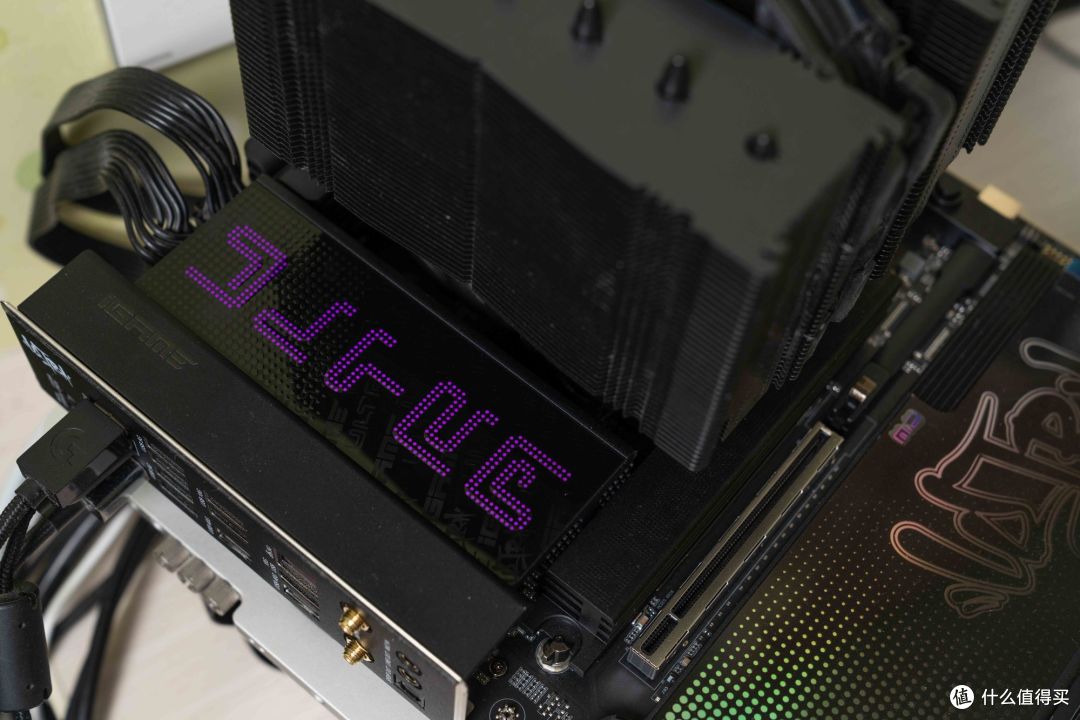

▲相比传统电竞主板常见的 RGB 灯条，iGame X870E Ultra-S 将像素点阵元素融入灯光设计，通过渐变色彩与动态效果强化视觉层次，在保持整体潮酷风格的同时，也让主板拥有更鲜明的辨识度。

总结

七彩虹 iGame X870E Ultra-S 是一款面向 AMD AM5 平台的次旗舰主板，硬件底子相当扎实。它采用 16+2+1 相 80A Dr.MOS 供电方案，可以轻松驾驭包括 R9 9950X3D 在内的旗舰级处理器；接口配置几乎拉满：USB4、5G 网口、Wi-Fi7 一步到位，存储与 USB 扩展也相当充足，无论是搭建高性能游戏主机，还是多设备协同工作站都能胜任。

从产品定位来看，iGame X870E Ultra-S并没有盲目堆砌供电规格或片面追求跑分数字，而是在"性能基础、连接扩展、调校功能与视觉设计"之间寻找平衡。相比某些厂商把供电相数堆到20+、但BIOS体验一塌糊涂的做法，Ultra-S显然更在意"用起来舒不舒服"。Q-Code 故障屏、板载开关/重启键、双BIOS这些细节，对装机爱好者和发烧友来说是非常实用的加分项，也看得出七彩虹这次是有认真在做"玩家向"次旗舰的。
