前言

白色主机计划进行中，本期的主题打造一台既可以白色纯色，又可以当做副屏显示效果的主机，主要配件以华硕吹雪姬+海盗船内存+技嘉雪鹰显卡+乔思伯240水冷+乔思伯D40机箱为思路，先来看看装机后的实际效果吧。

机箱侧面板输出画面效果：

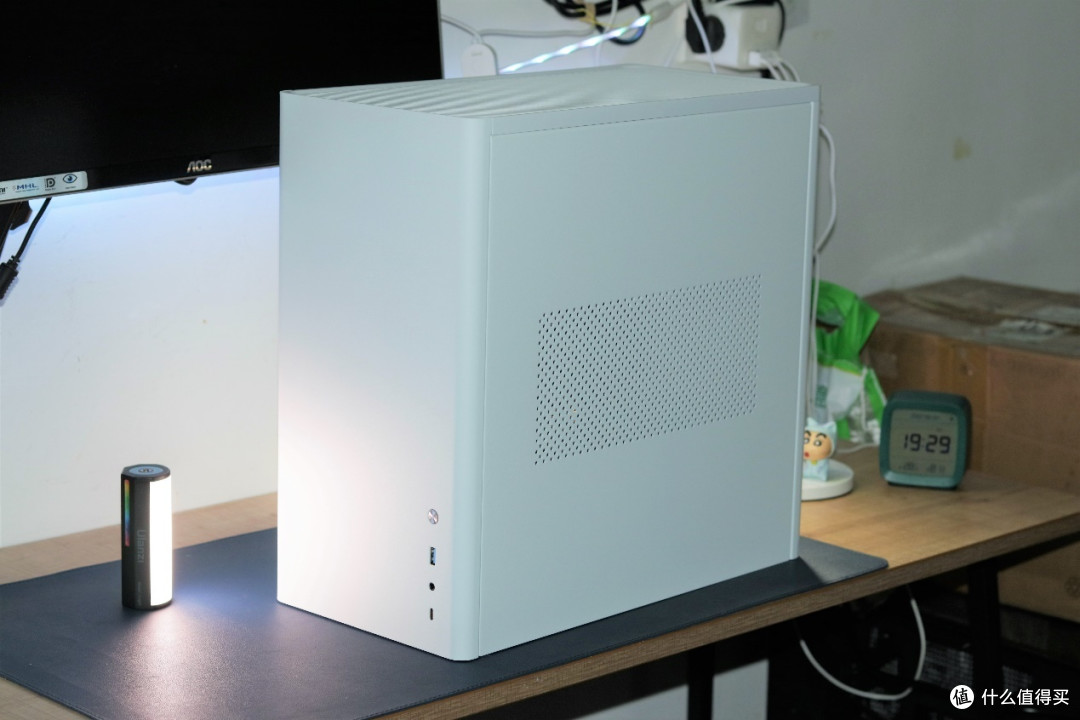

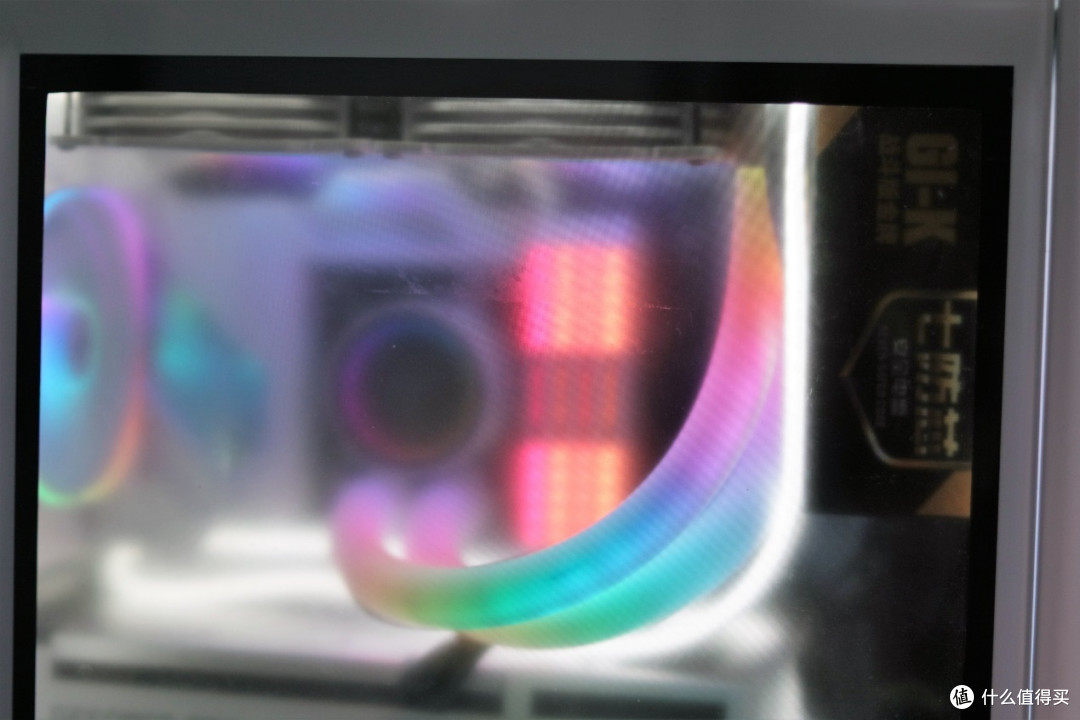

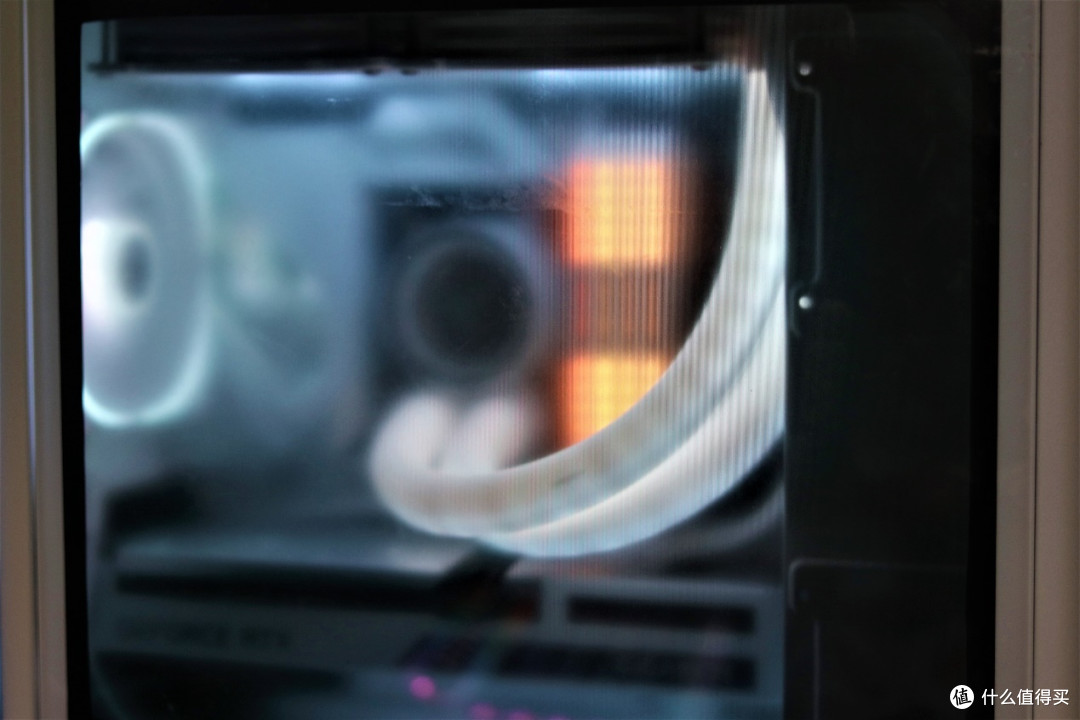

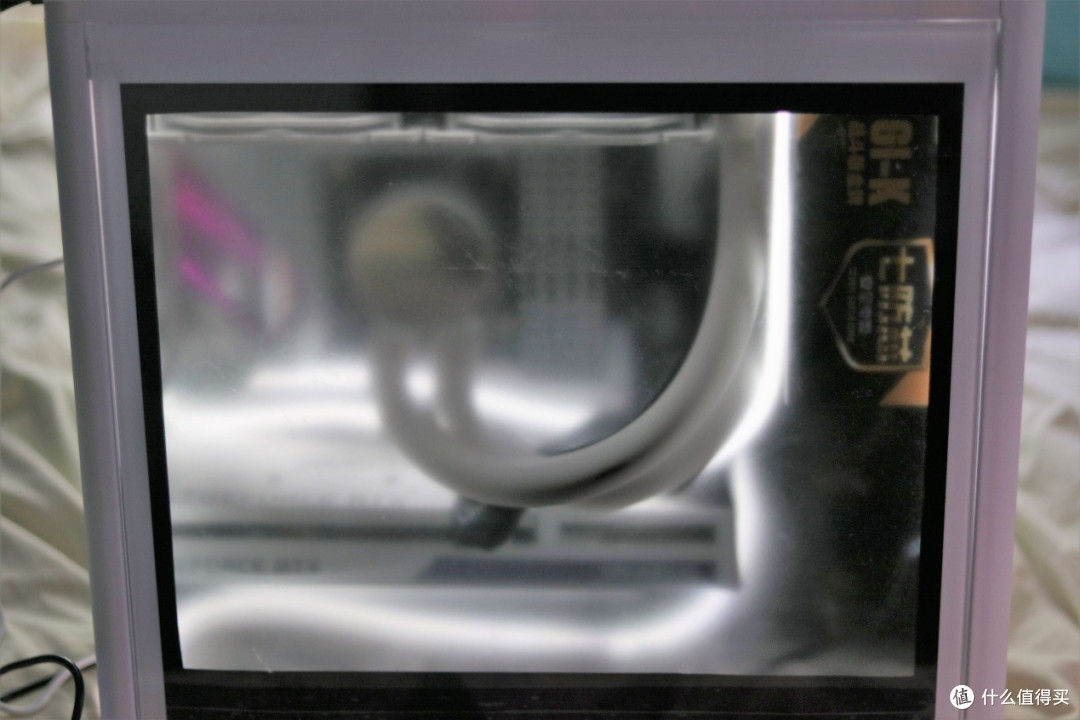

机箱侧面板不输出效果：（侧板玻璃很通透，实际观感比图片更清晰一点，不过由于不是透光屏的原因，无法做到像原生侧板玻璃那样通透）

侧面板打开效果：

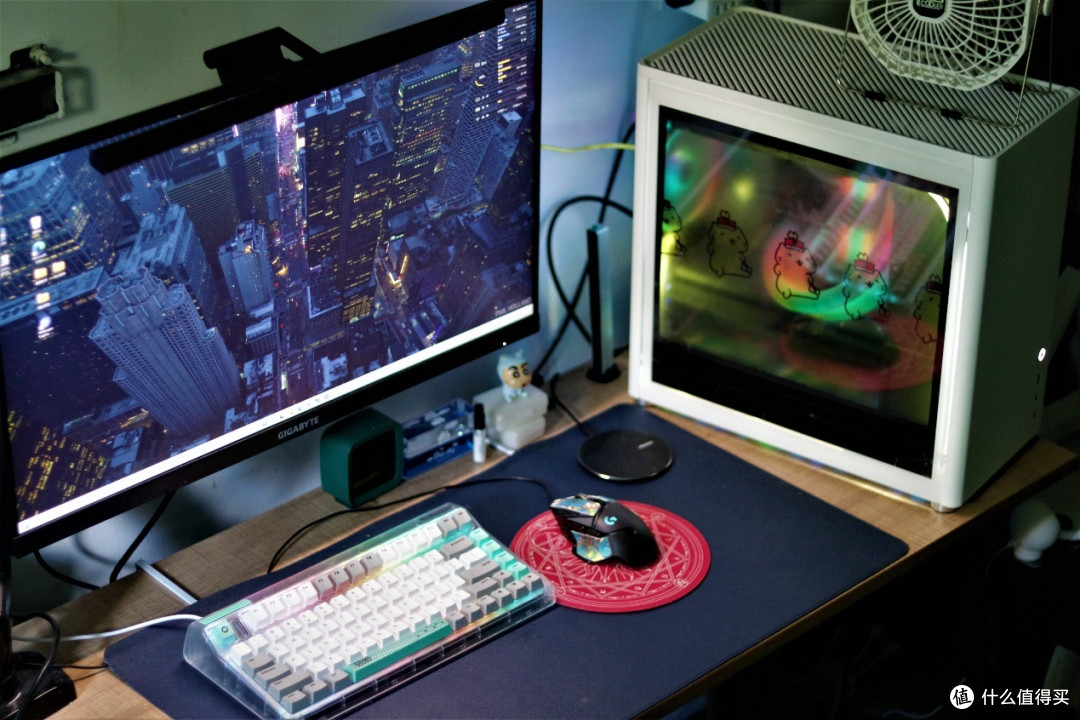

整机桌面效果：

配件介绍

从机箱开始，这里我选用的是乔思伯D40。乔思伯这个品牌，以机箱、散热为主，最出名的莫过于UMX3，掀起了一股铝合金材质搭配钢化侧板的浪潮，其后更新的U4 PLUS、U5也成了我室友和同学选择最多的机箱型号。

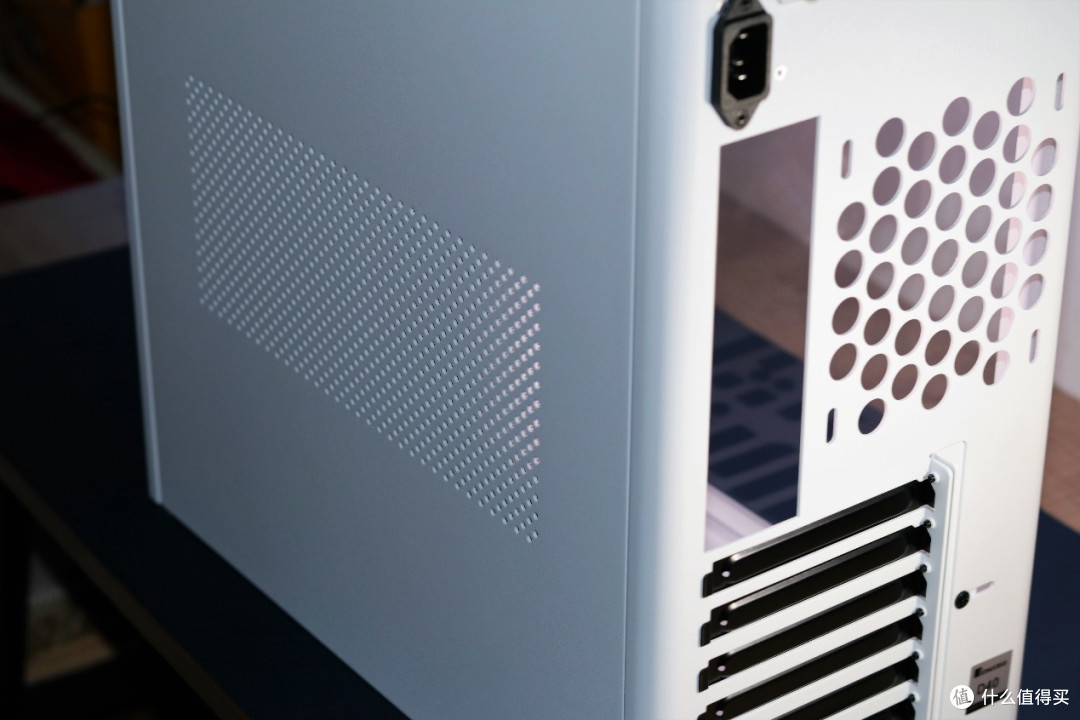

时隔多年再次选择乔思伯D40，也是被他的设计和颜值所吸引，开箱的D40和海报几乎一模一样，前/后面板的镁铝合金统一采用喷砂工艺，搭配顶部的格栅设计，完全定义了什么叫做铝制轻奢主机。

D40三围尺寸为204mm宽X 401mm深X 398mm高，放置在书桌上既不会多占空间，也保持了一种小巧精致的感觉。同时还有左右侧板互换的设计，可以调转风格进行展示，十分巧妙。

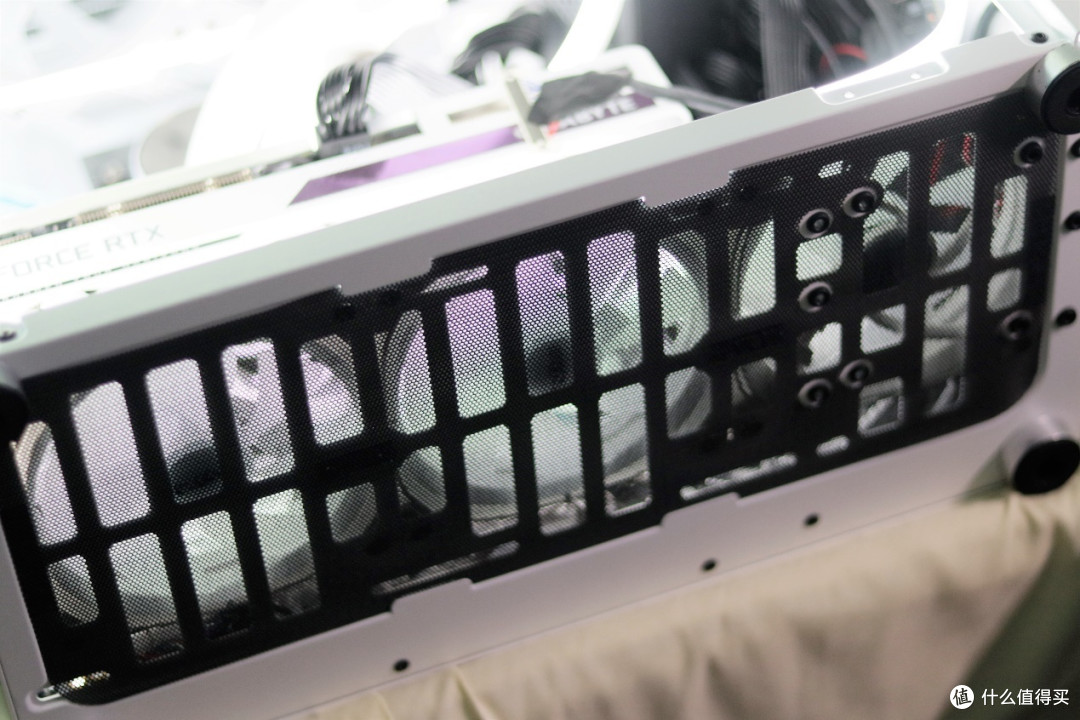

除了外形非常出彩外，机箱舍弃了主流的前进风策略，转为采用小众的垂直风道设计，提供六个12cm风扇位或4个14cm+1个12cm风扇位两种方案选择，可以让自下而上的风流快速覆盖发热硬件，从而快速进行整机的散热。（顶部、底部、背部、后窗都有防尘网）

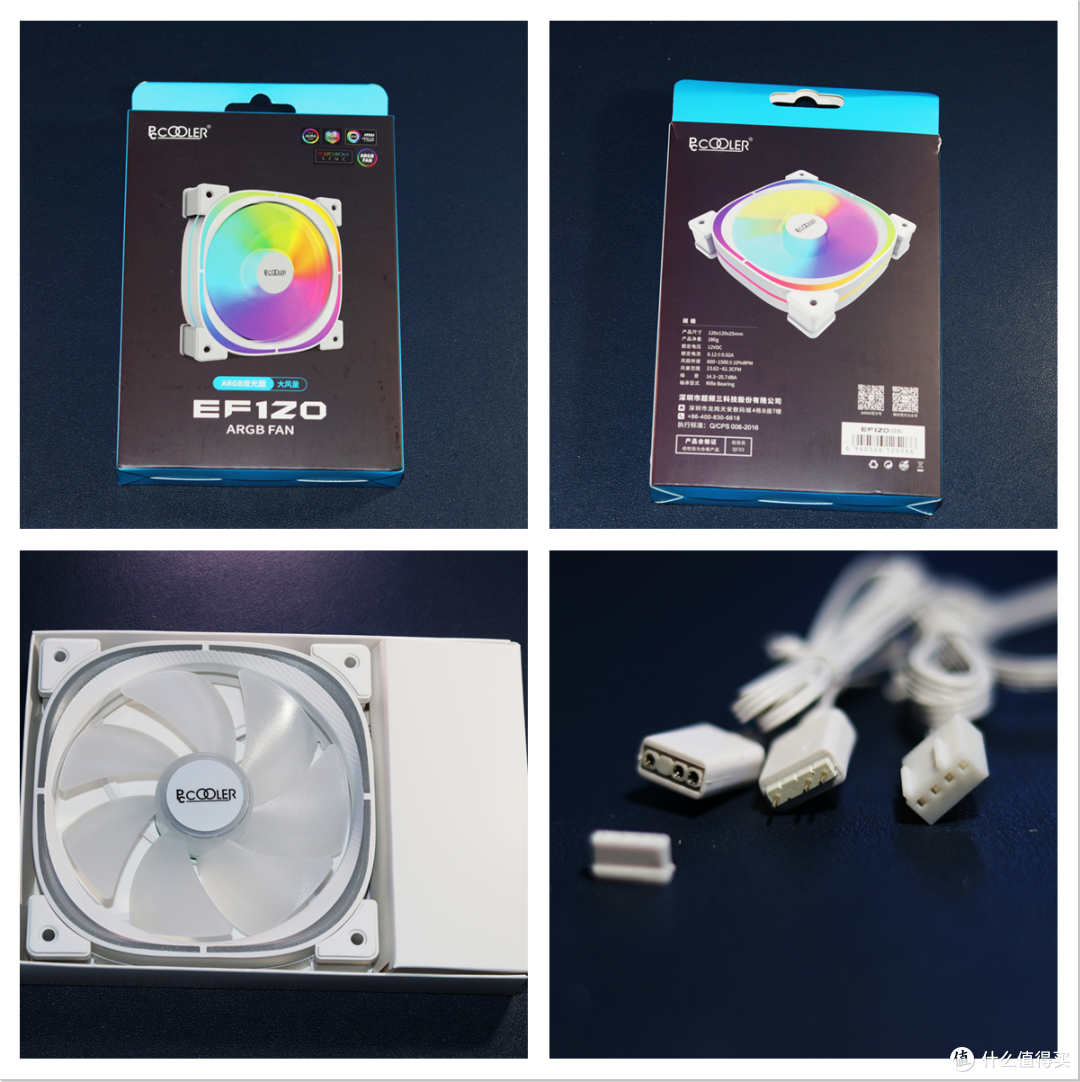

同时这款机箱还支持顶部240mm水冷或168mm高的双塔风冷，自由度非常高。由于这次我会将显示器贴在机箱侧板中，考虑到供电板、供电线、以及屏线发热的问题，以及可能发光源不足需要另外加装白色灯带缘故，除了顶部的240mm冷排固定位外，后窗出风口和底部的入风口，总共四个风扇位，这里我选用了超频三新出的ARGB EF120风扇进行加装。

这款风扇为12V ARGB控制，双光圈设计，所以他的灯光十分耀眼，风扇转速为600~1500RPM也十分给力，除此之外这款风扇还提供了一个AGRB的扩展接口，最高支持四个相同型号风扇串联使用，搭配他家的磁吸集线器（H01），背部走线十分方便。

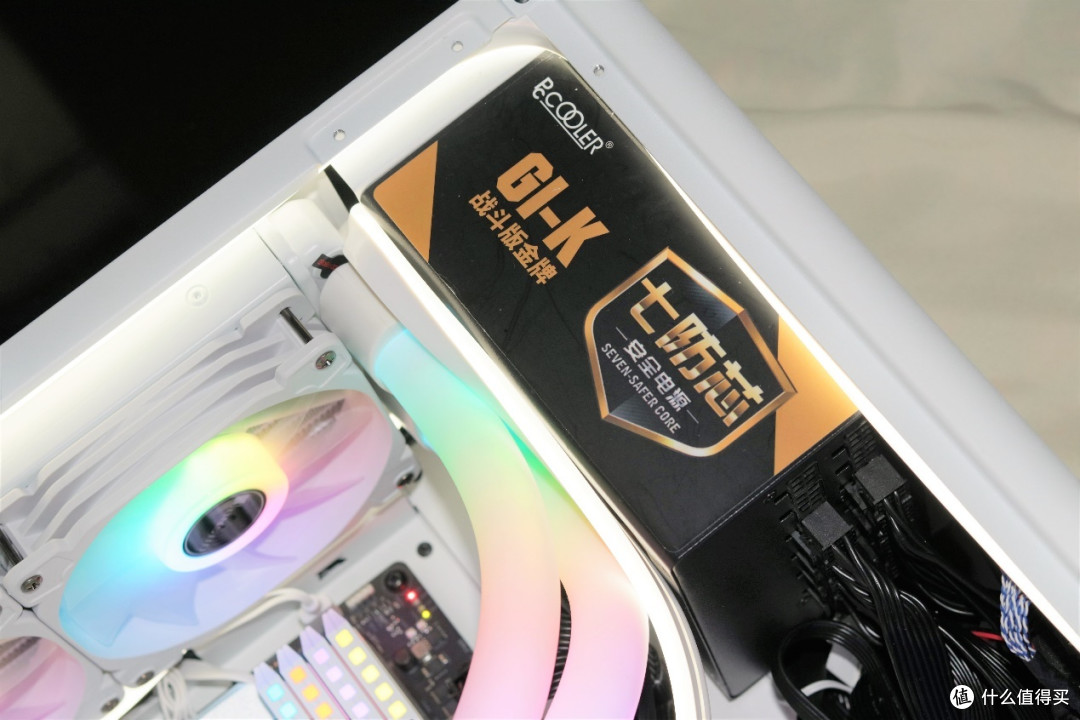

然后就是电源，电源是之前单独介绍过得超频三 七防芯K850电源，这是一款采用100~240V全电压设计、全桥LLC谐振、DC-DC整流方案的80PLUS金牌认证的电源，提供了超强的兼容性、以及强大的带载能力，12CM的大风量风扇，支持温控自动调节，更是完美打消很多新手玩家选择电源时的顾虑。

独家的七防芯设计专利：防虫、防潮、防尘、防震、防腐蚀、防静电和阻燃，可以物理层面解决蟑螂入侵的问题，而长达5年的免费质保时间，更可以让玩家买得舒心，用得放心。

虽然外形看上去不怎么样，不过双烤、以及长时间负载表现都非常稳定，并且整机配置以98.1%通过了3DMARK压力测试。

对比带RGB的振华、TT电源来说，这款电源就显得性价比非常高，可以让我把预算留在刀刃上（ARGB 240mm水冷散热器上）。

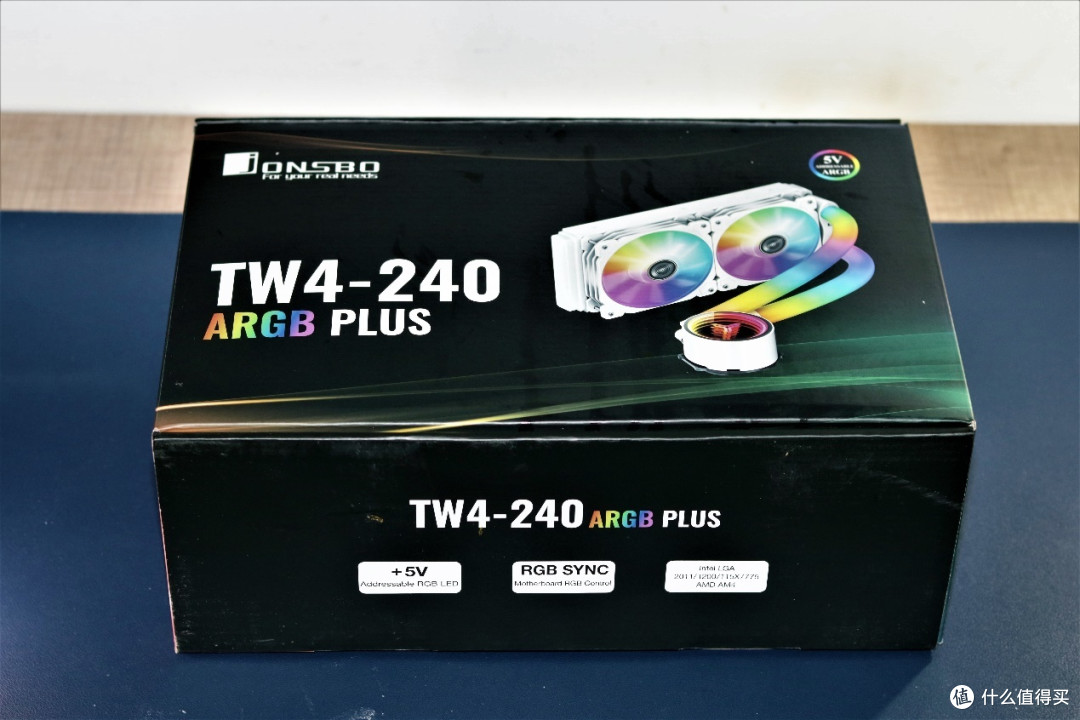

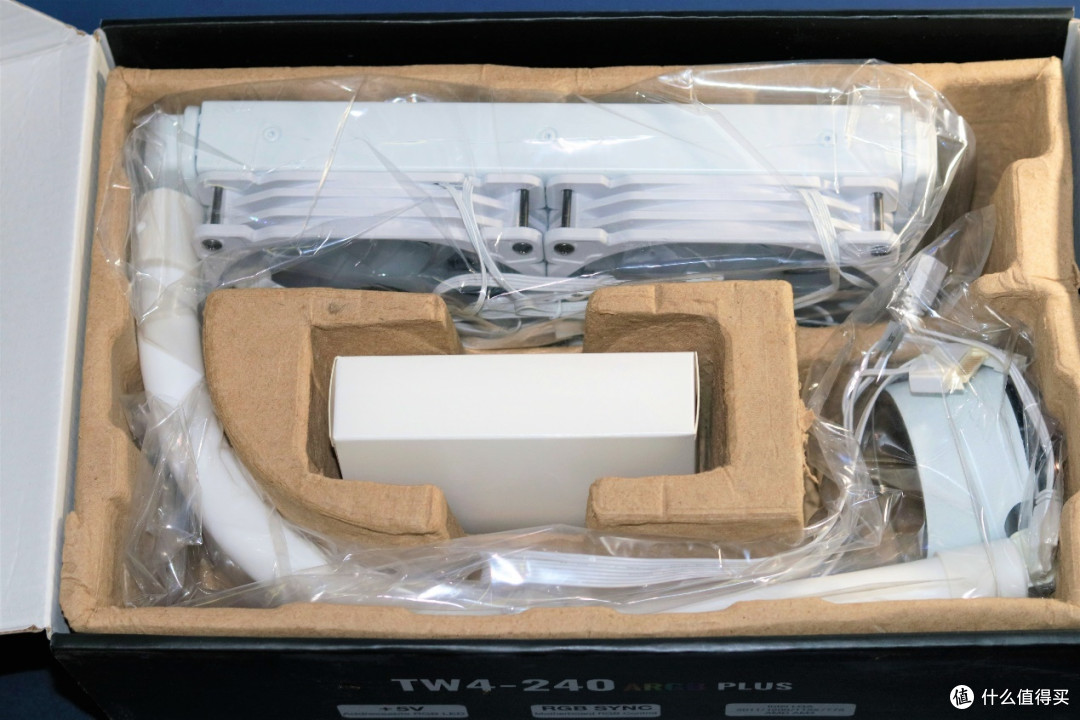

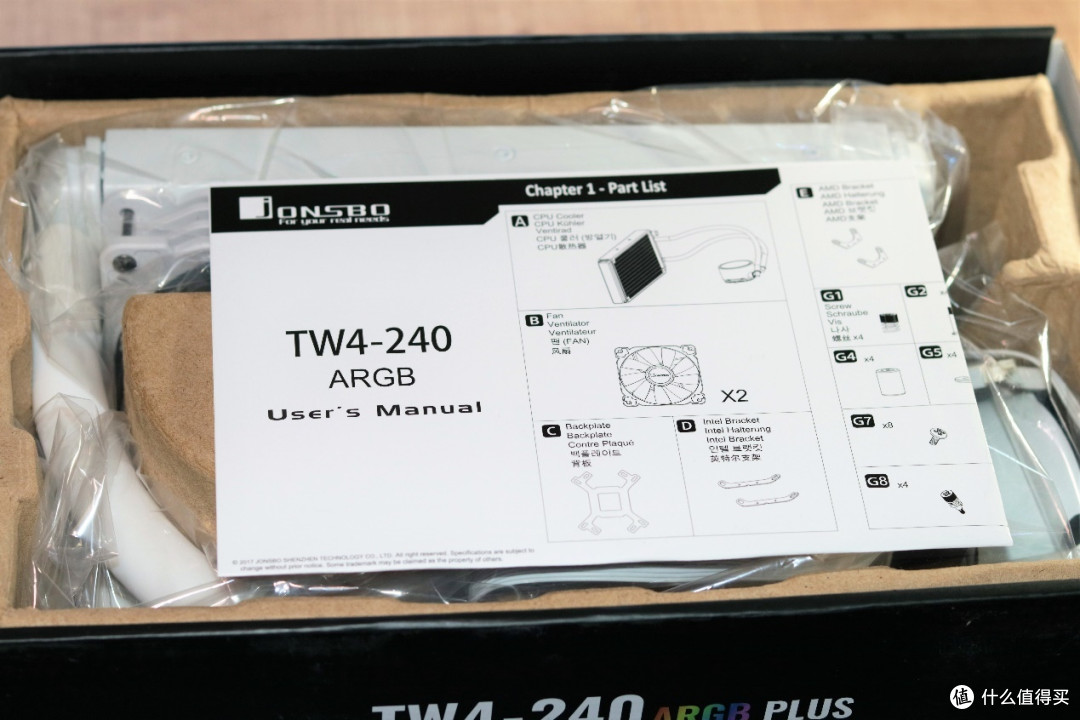

接下来介绍一下，这款240mm水冷散热器，看到绚烂的水冷管灯光，相信很多人都猜到了。对的，他就是乔思伯家的光影TW4-240 ARGB PLUS 一体式水冷散热器。

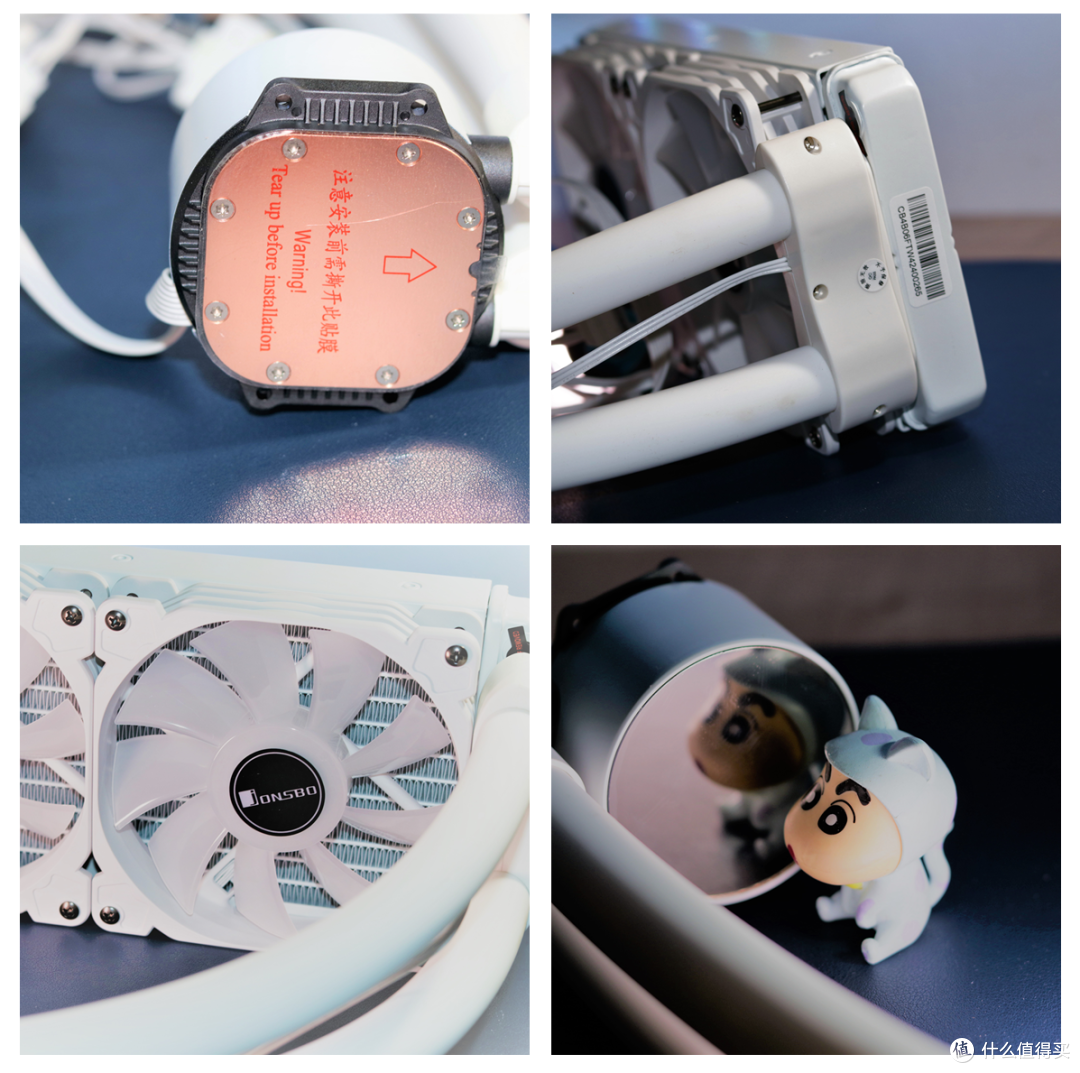

这款水冷散热器整体为纯白设计，提供了多层抗压密封接口，密封性更强，杜绝漏液情况出现。

而且主体白润，不管是风扇还是冷排，观感都非常舒服。

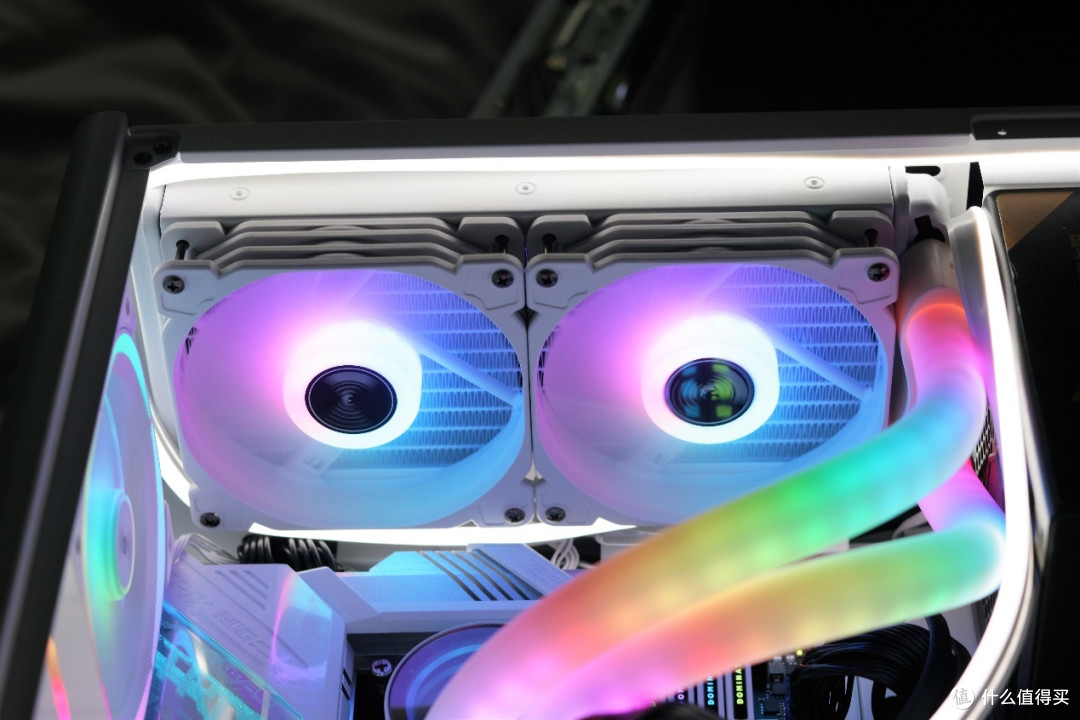

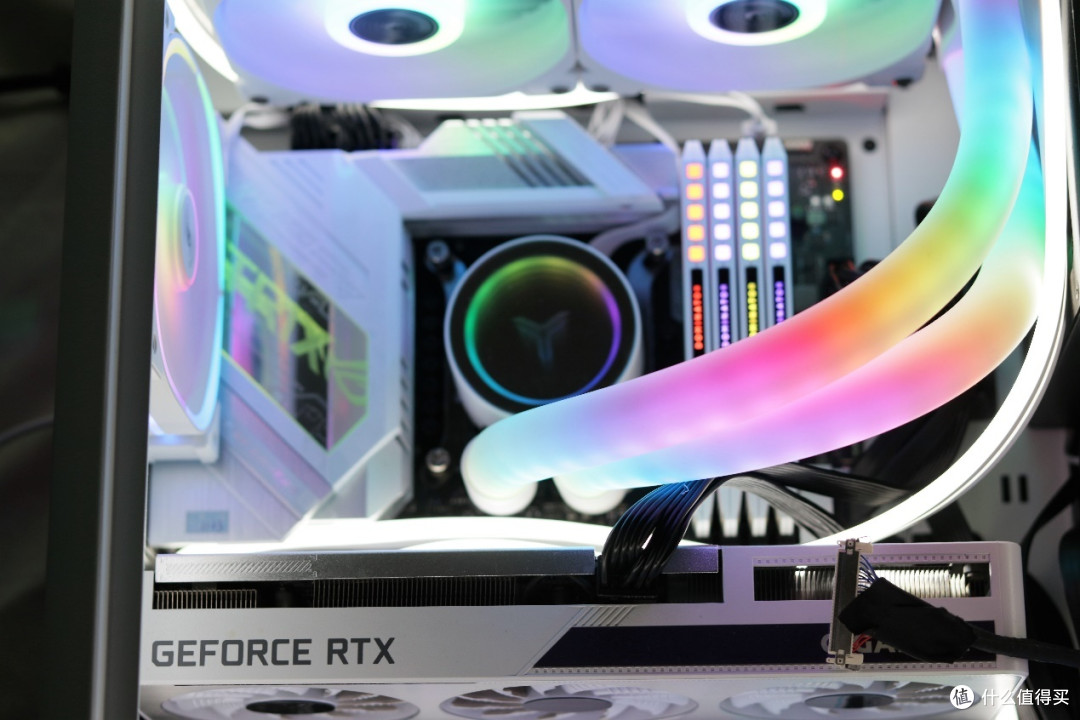

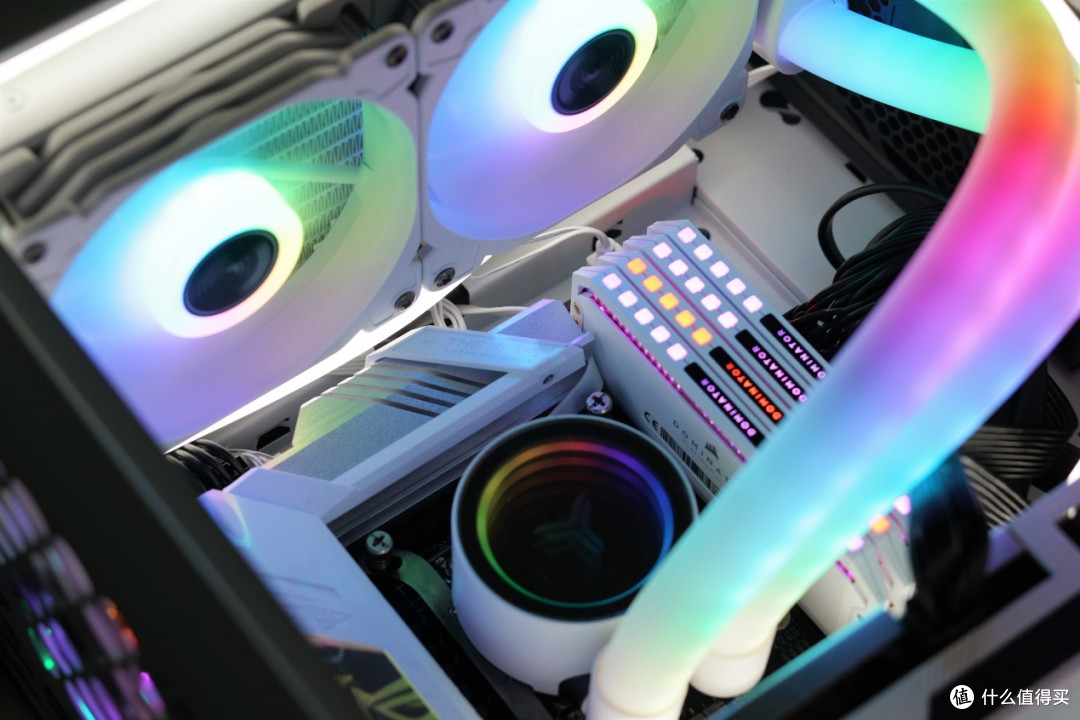

从上机效果来看，冷排上的风扇和幻彩导光管相呼应，搭配超频三的EF 120风扇可以做到神光同步，非常炫酷。

不过好在除了主板自带和超频三 EF 120风扇支持延长扩展外，我还另外加装了超频三H10集线器，灯控接线这方面才能拿捏充分，多余的线材和风扇灯控线全部走了机箱背部集线器，避免出现乱糟糟的情况。

最关心的散热方面，这套水冷的水泵转速为2500RPM，两个白色的AGRB散热专用风扇为800~1800RPM可以提供强大的散热能力，再加上160cm²散热面积微水道可以稳压十二代处理器使用。CPU-Z实测下来I9 12900K多核为10820分，单核为836分；R23多核跑分为25697，单核跑分为1846；R20多核跑分为9746，单核为707。

唯一比较可惜的是这款水冷散热器的冷头为镜面3D效果，不能像LCD屏幕材质一样上传自定义动画。

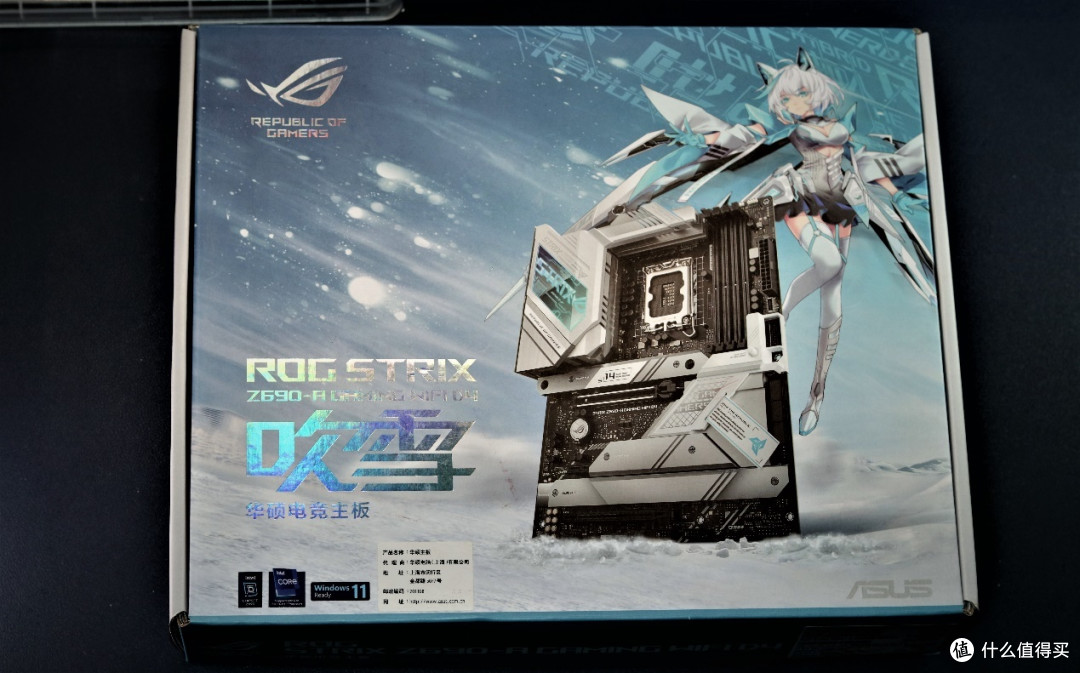

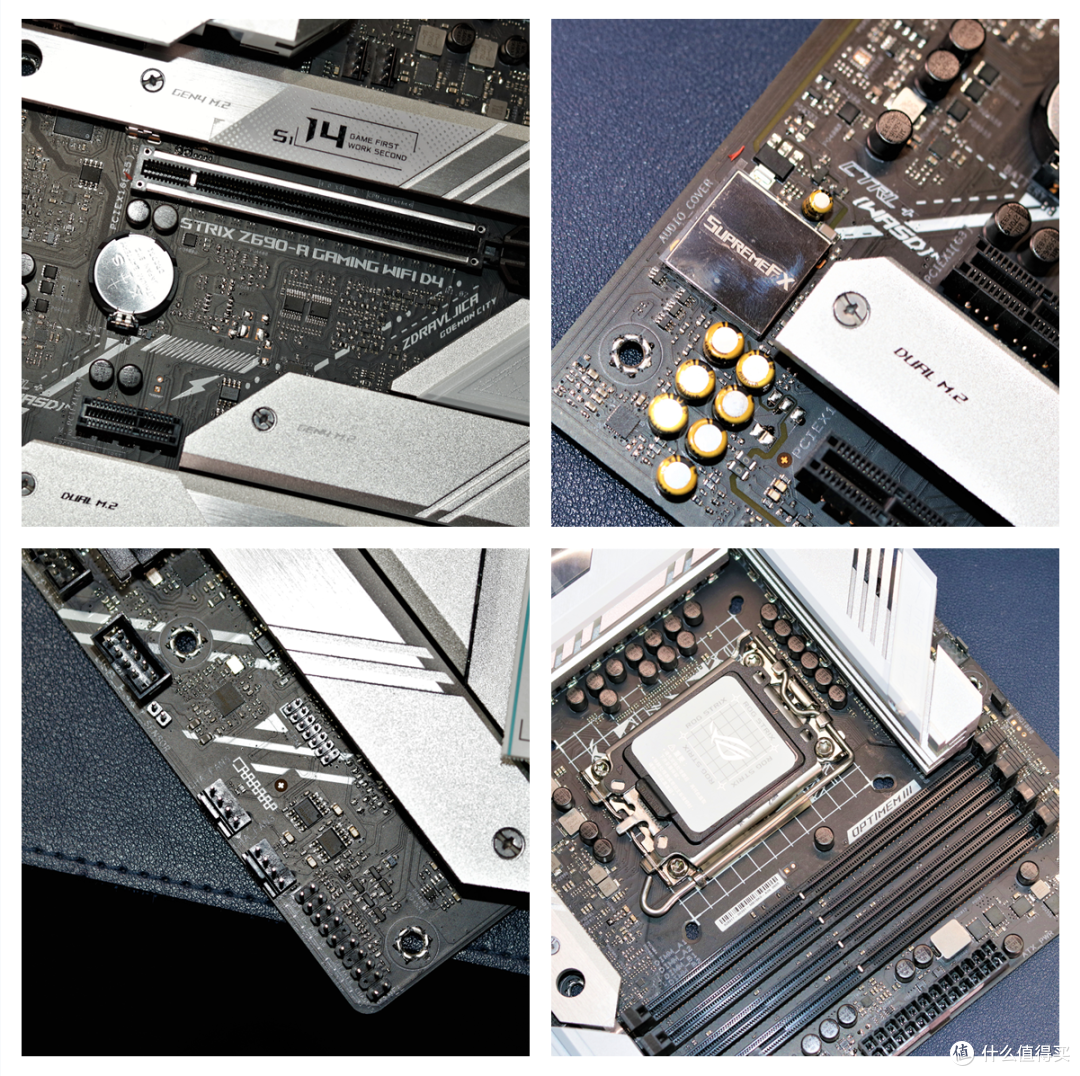

然后是主板方面，我选了最为主流的华硕Z690吹雪姬D4版本，一方面我觉得D5可以再看看，另一方面吹雪姬的设计感非常强，后窗供电区域的亚克力发光板非常出彩，很难找出第二款适合的主板。

这款主板采用了16+1供电方案，双8PIN CPU供电接口可以让我把CPU供电线全部接满，对强迫症来说8+4的设计真的十分焦灼，另外就是一体式后窗设计，可以加速CPU供电区域的散热，不知道这代有没有内置热管设计。

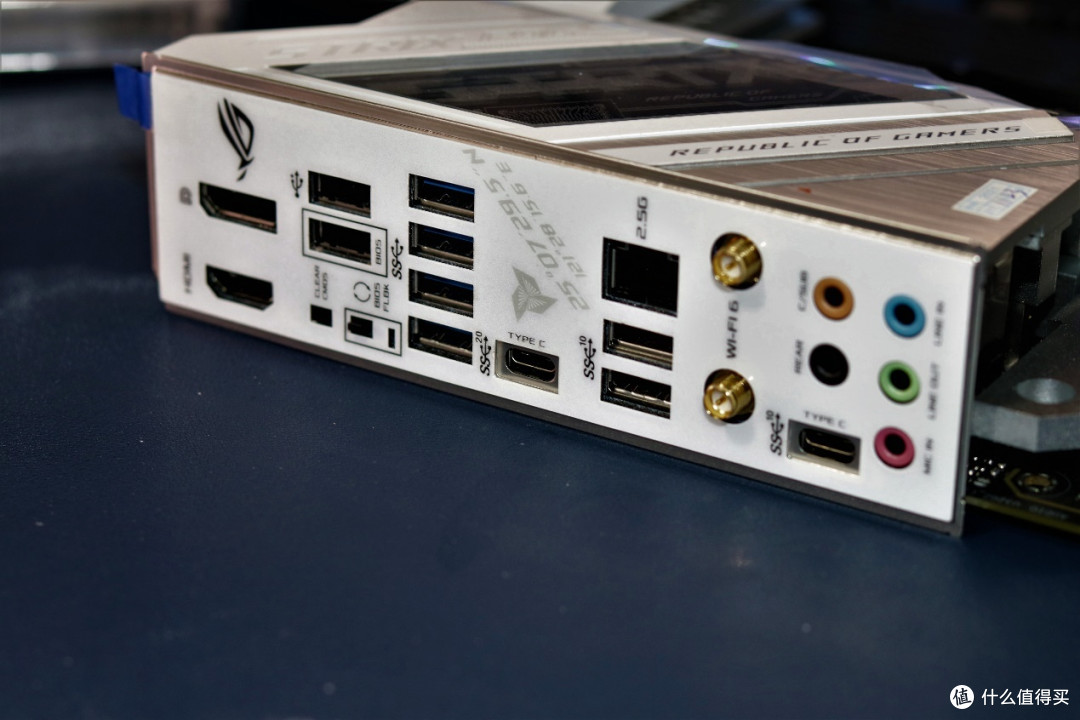

IO接口区域，显示输出接口有DP和HDMI，8个USB Type-A接口（其中一个为刷新BIOS专用接口），2个USB Type-C接口，5个3.5mm音频输出接口，Intel 2.5G网线接口和一组Intel WIFI6无线接口。

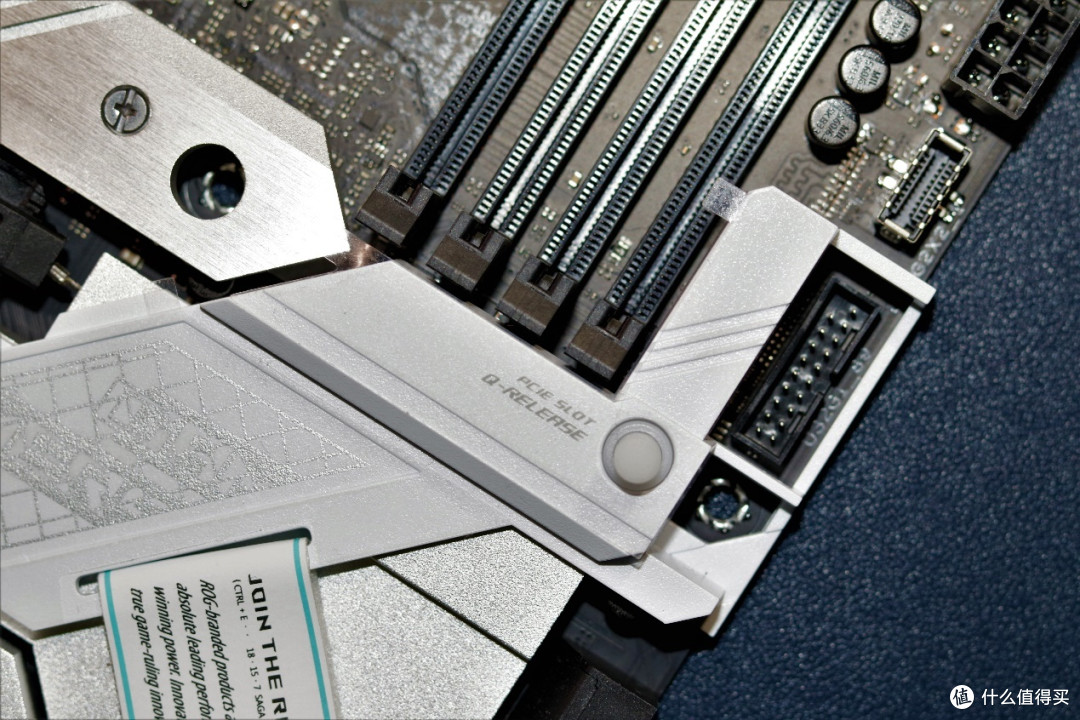

其中最喜欢的要数显卡快拆按钮和M.2快速固定卡扣，对于拆机多年的我来说，非常有用。

唯一比较遗憾的是这款主板并没有设计背板，背部的阵脚太扎手了。

然后是内存搭配的是海盗船的统治者铂金RGB灯条 白色套装DDR4 3200，时序16-20-20-38，四条总共32GB，很多年前买的了，主要是颜值很耐打，性能实测下来，属于一般般的水平。

不知道是主板的问题，还是内存的问题，总有一根内存的灯效会无法控制，还好内存是终身质保的，整机装完没多久我就把内存全部送修去了，希望可以换新解决。

再然后就是显卡了，显卡用的是上次买的技嘉RTX 3060雪鹰，纯白色的外观，在加上一抹紫色非常有韵味，GIGABYTE的LOGO灯了却胜无，需要软甲设置常亮状态，要不他就只会再风扇全速运转的时候才亮。

显卡最高可运行到212W，3840X2160 4K烤鸡15分钟，显卡温度只有63度，帧数平均在82帧左右，最高100帧，足够畅玩主流游戏了。

硬盘我选的是国产长江存储旗下的致态TiPro 7000 1TB SSD，这款硬盘采用最新一代的PCIE 4.0 TLC颗粒，最高顺序读取可以达到7400MB/s，还附赠了可拆卸散热片和两片导热垫，1GB的缓外容量可以应对大容量读写更加轻松。

提供五年保修服务，就算PCIE 5.0硬盘来了，当做外置移动硬盘也绰绰有余。

使用华硕吹雪姬主板自带的散热片测试，温度一直在40度左右，非常轻松。

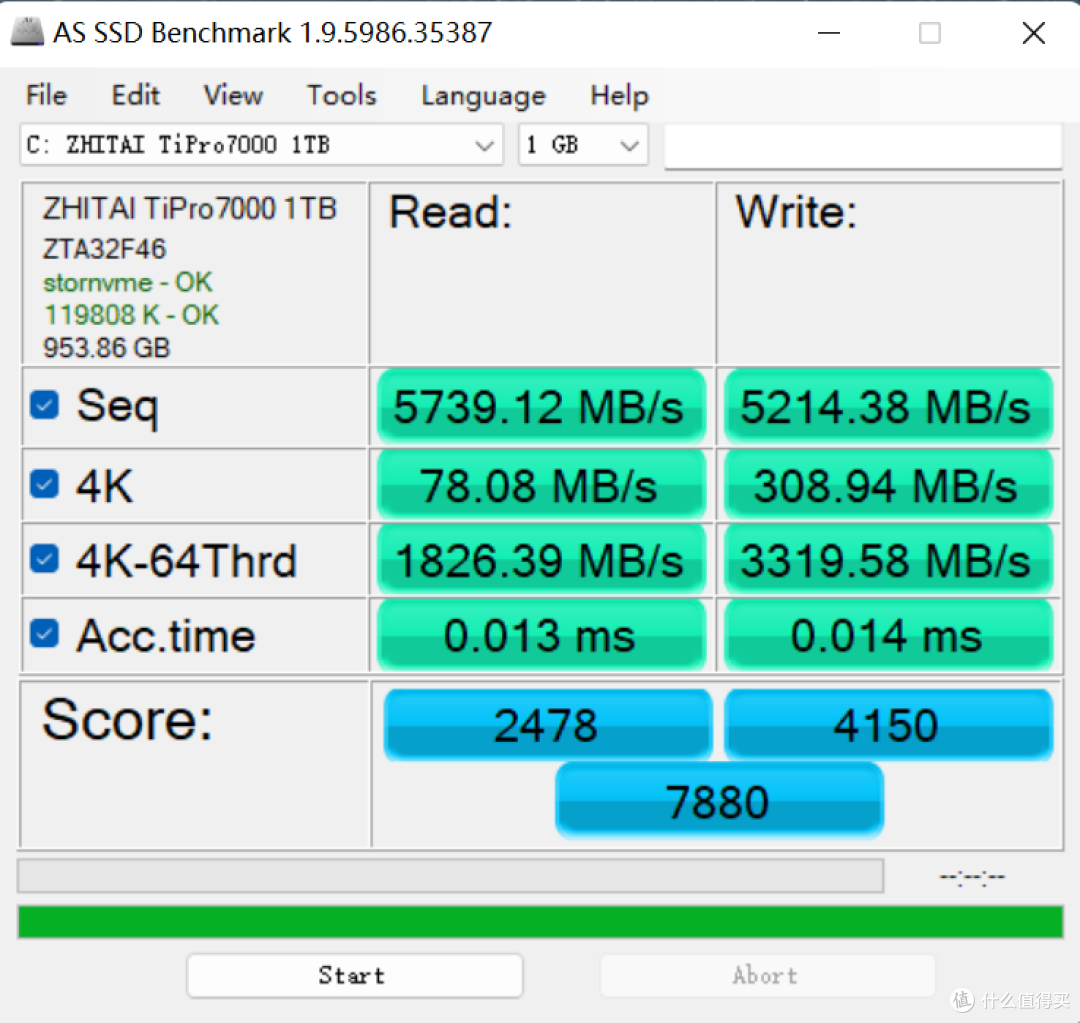

实测读写方面，最高读取为7095 MB/s，写入为5453 MB/s，可能是测试的软件版本问题。

本来想更新官方固件试试看，但有其他买家评论说自己的华硕Z690也碰到兼容性问题，刷新固件后识别硬件为MN-5236，只有2.1G且不可操作，还得再等厂家更新。想想就算了，先凑合着用吧，也没啥实际影响。

最后一个硬件就是显示器了，正主是1280*1024 17寸 方屏 4:3的显示屏，我采用了最笨的办法，手动测量了乔思伯D40的侧板外框尺寸，然后到屏库网比对屏幕比例和尺寸参数，最后确定了适合的1280*1024 17寸 方屏 4:3的显示屏才是我最适合的规格。

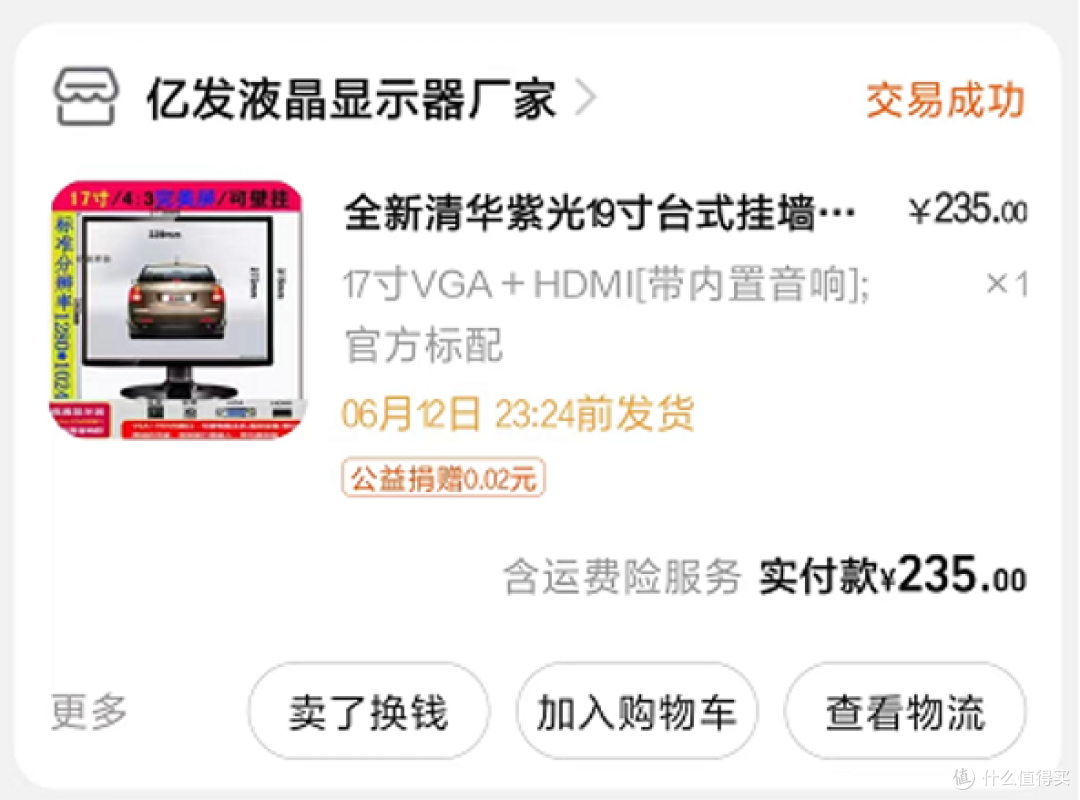

于是我再拆除了一块12寸便携显示屏后，从淘宝上分别下单了两次的17寸自带HDMI和音响功能的显示器，第一家的“17寸VGA+HDMI{带内置音响}”面板偏光膜颜色太重了，导致机箱侧板的玻璃板无法透光，最终被我实验，撕掉正面最上层的偏光膜无法使用而作废。

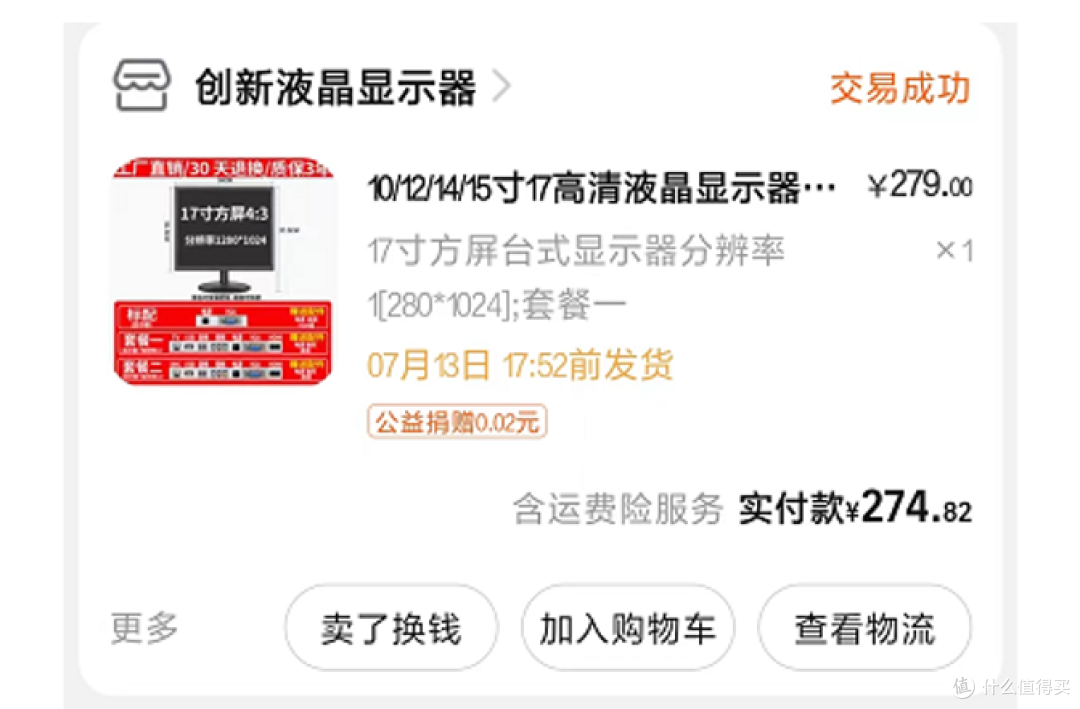

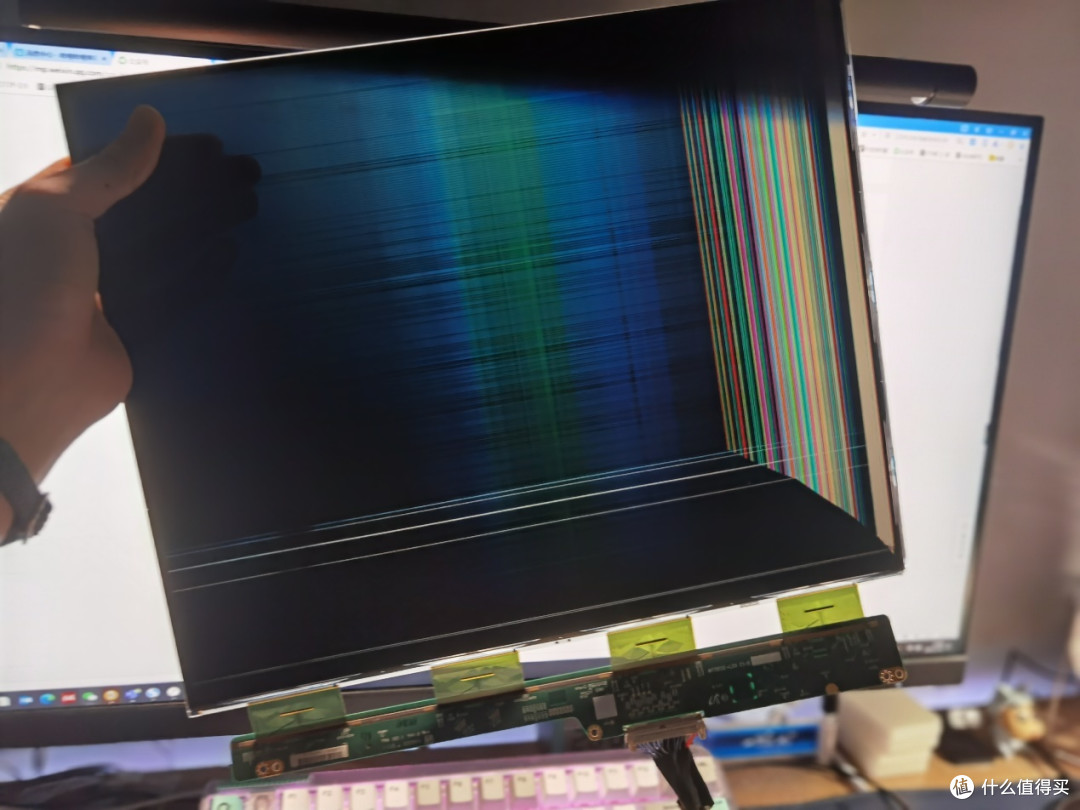

而第二次下单的“17寸方屏台式显示器分辨率1[280*1024]”尺寸非常适合，面板也非常适合，在我拆开显示器后，显示器面板被我撞碎边角而再次作废。

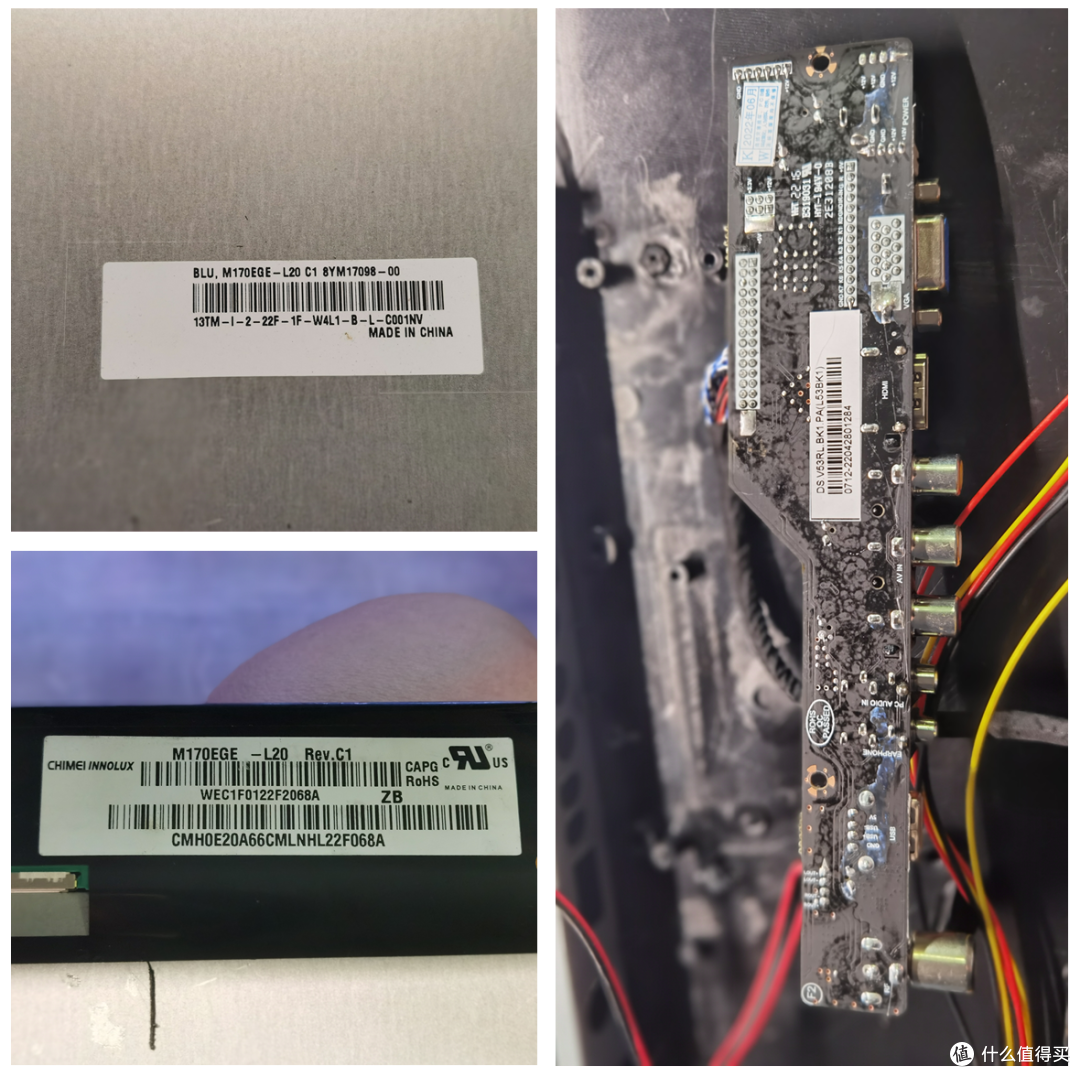

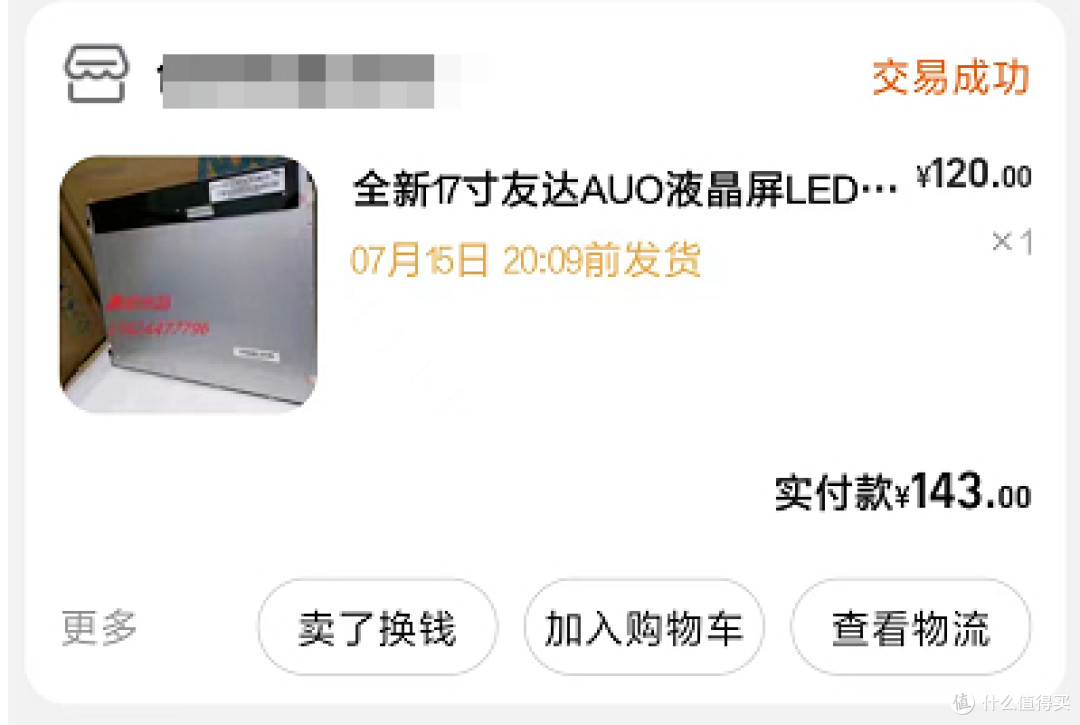

好在显示器面板型号：奇美 M170EGE-L20 在淘宝上另有出售，于是借用原驱动板、供电模组和喇叭，我又重新下单了一块。

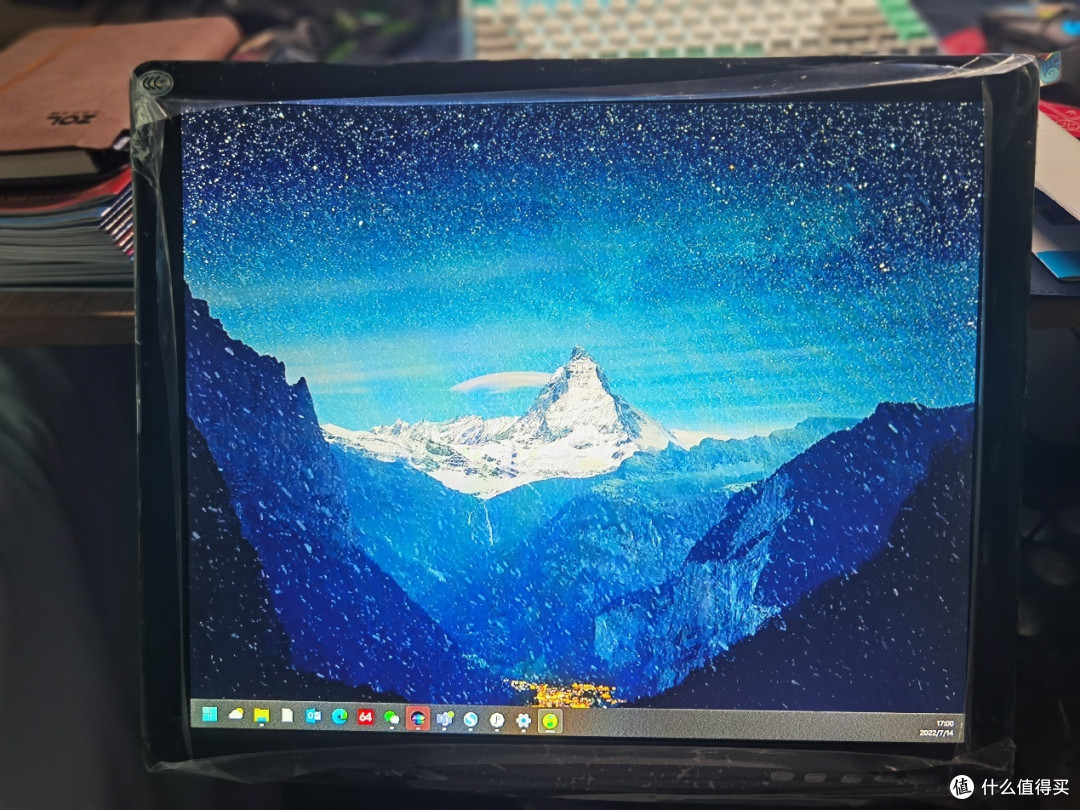

好在这次没出幺蛾子了，再次设置好分辨率和缩放模式“点对点”（客服也不懂，如果不改这个设置，画面会模糊到让你怀疑人生）， 就可以粘胶带上侧板。

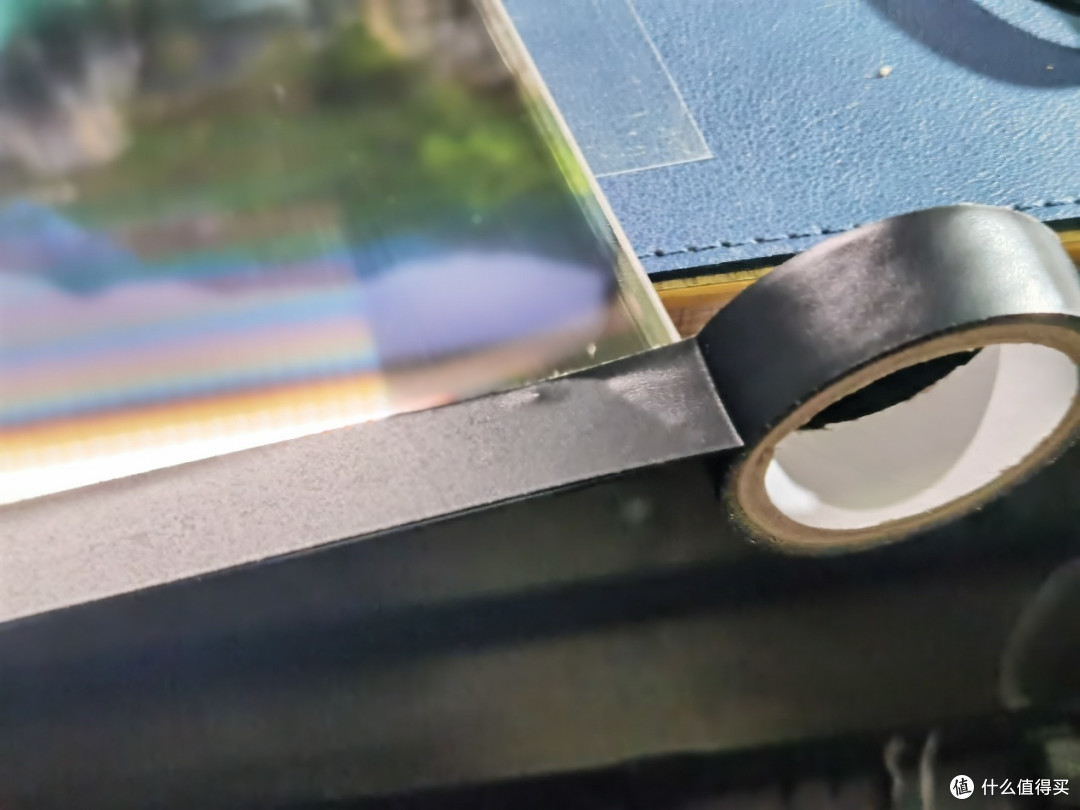

为了预防再次碰角的情况出现，我先将显示屏的四周缠上绝缘黑胶带，唯一的弊端就是画面固定好后会显示不完整，四个边框有一部分被胶带粘进去了。

为了实现最终效果，将错就错就先这样弄了，这里需要注意的是屏幕尺寸和显示屏尺寸并不是完全贴合的，在高度上空余的地方需要用黑色胶带贴上，防止主机内的光源溢出。一旦溢出就无法从无法让贴在机箱侧板的显示屏达到透光的效果。

最后还是担心透光不足，我额外购买了5V USB接口的单色灯带接了上去，不开机的状态时，主机是这样的。

而当主机开机，水冷、风扇、内存、主板都启动时，灯光一下就显现出来了。

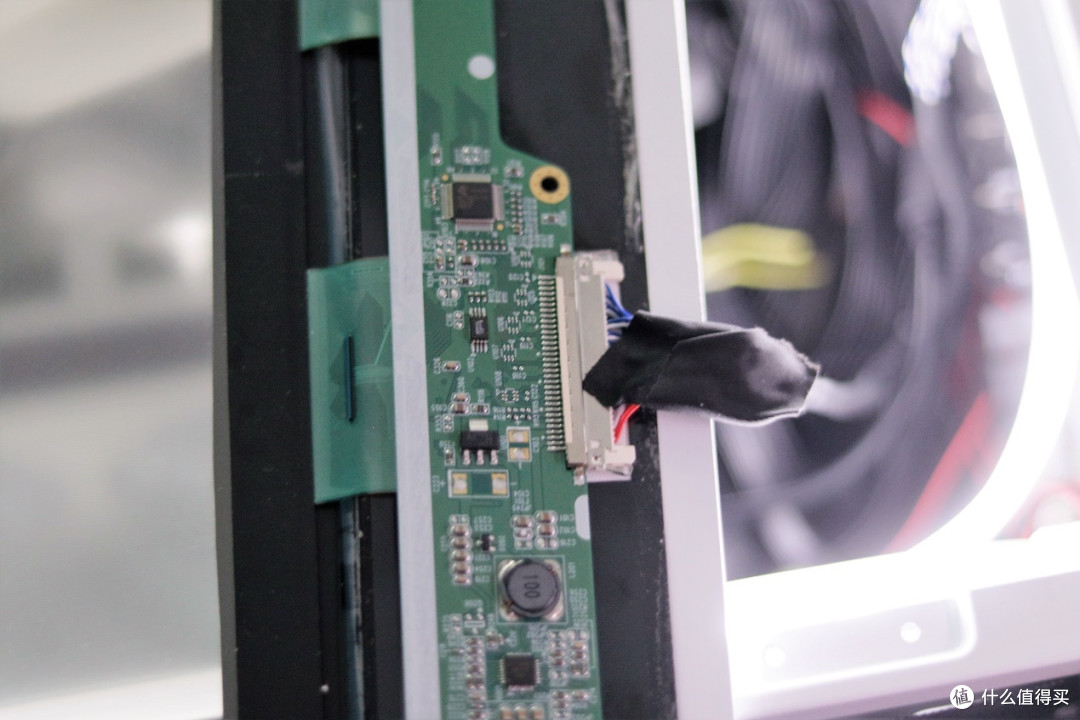

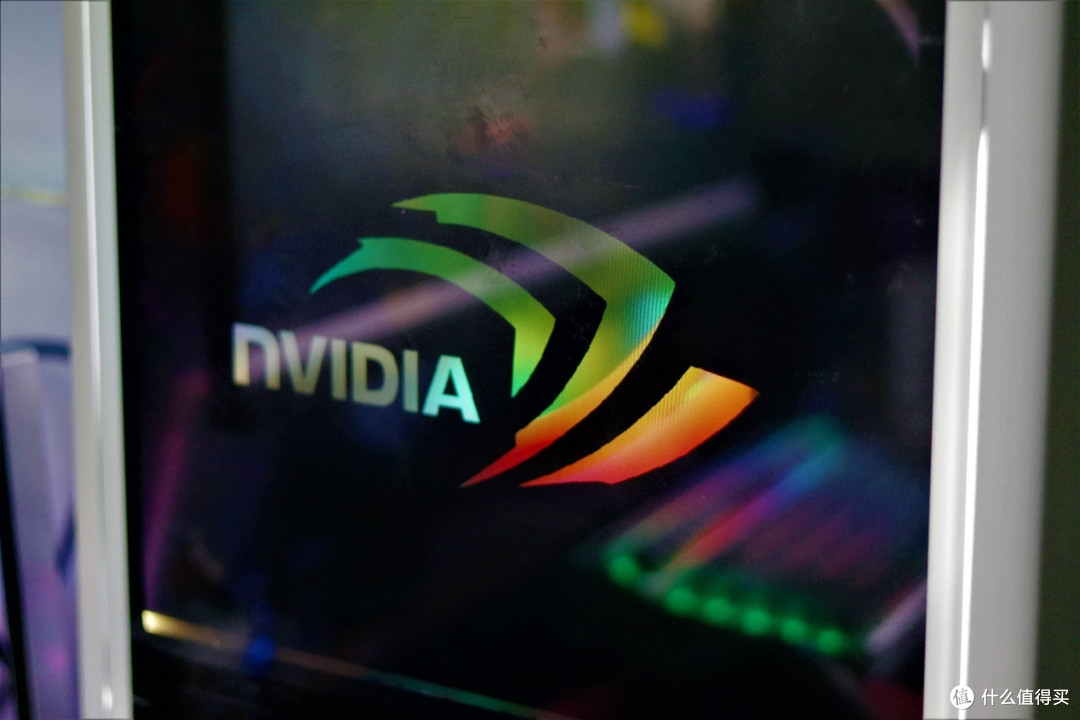

屏幕此时已经贴好，并镶嵌在内侧，用90度转角的HDMI接口 接在显卡上，显示线和显示屏供电线等都藏在主机里面。正常开机，屏幕启动点亮。

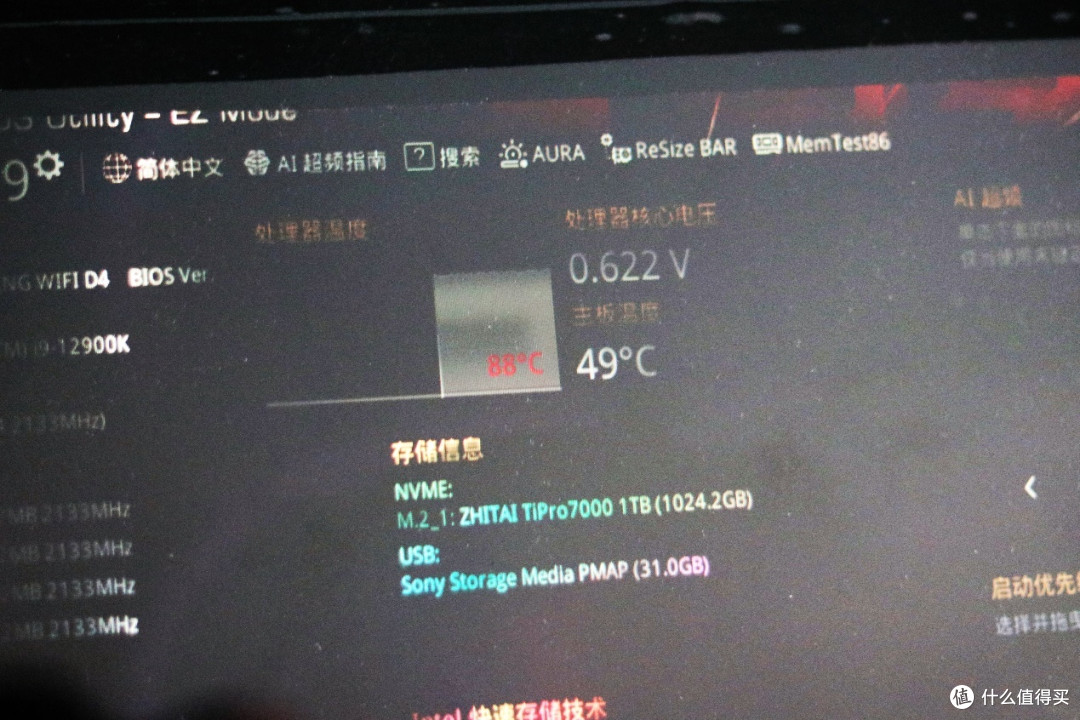

这里的红色预警是因为我将冷头线接在集线器上，供电不够导致水泵没工作，所以CPU 88度开机直接报警。

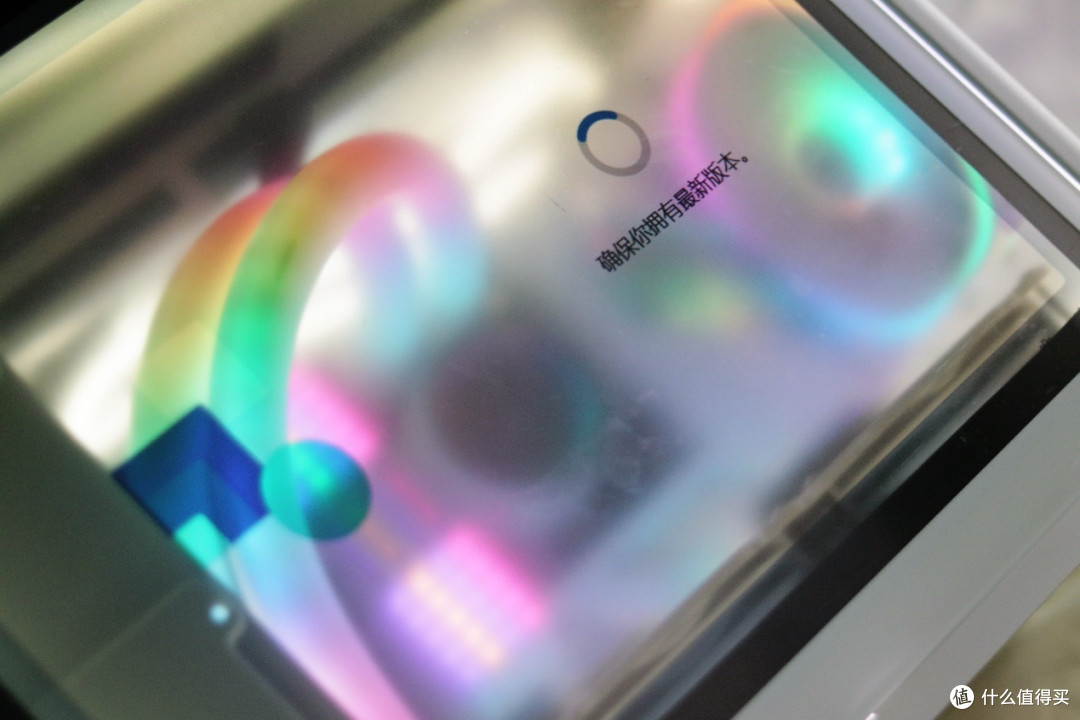

调整之后，就可以正常安装系统。

W11系统安装默认需要登录微软账号，需要手动选择更多选项，新建本地账号就可以正常进行。

安装完成效果展示。

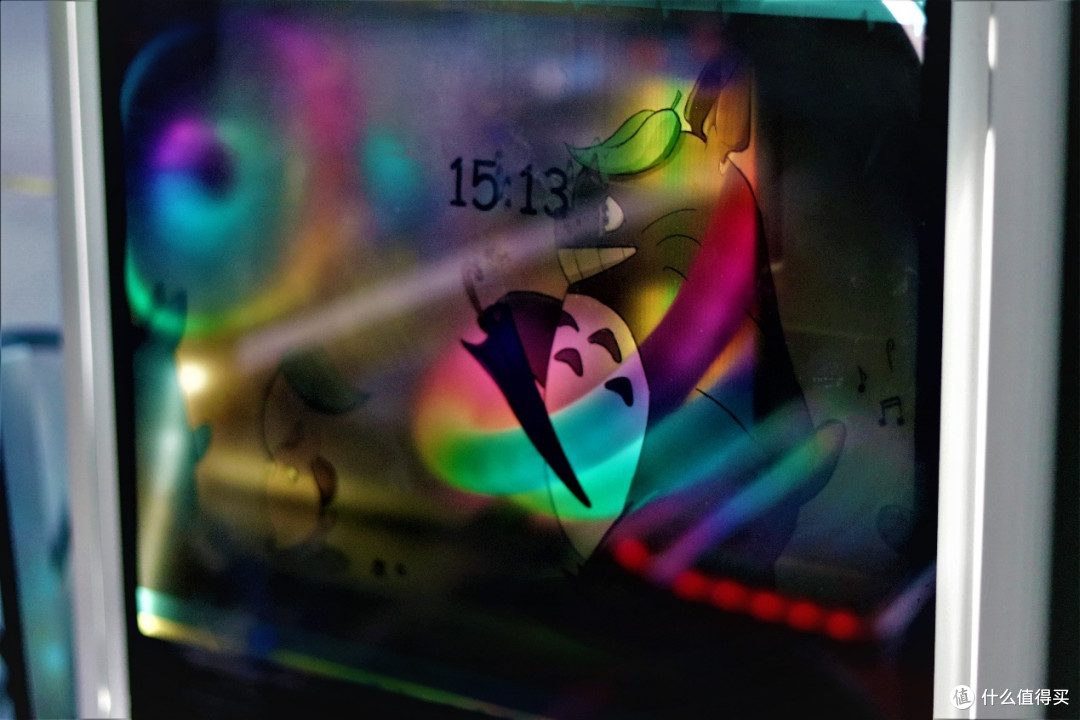

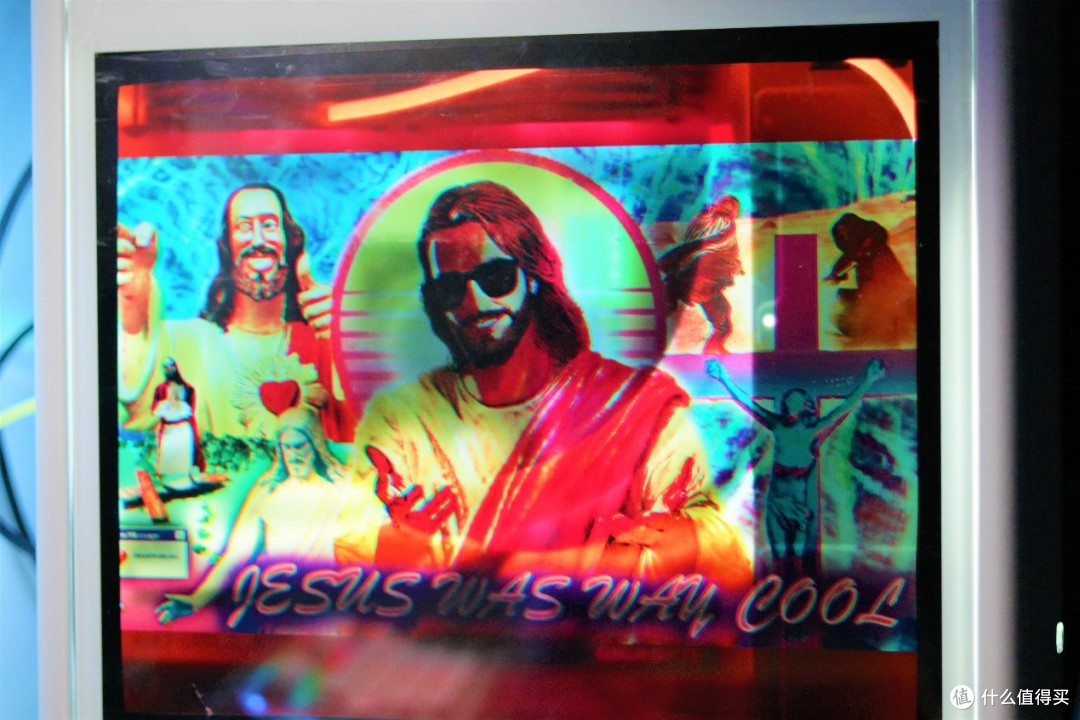

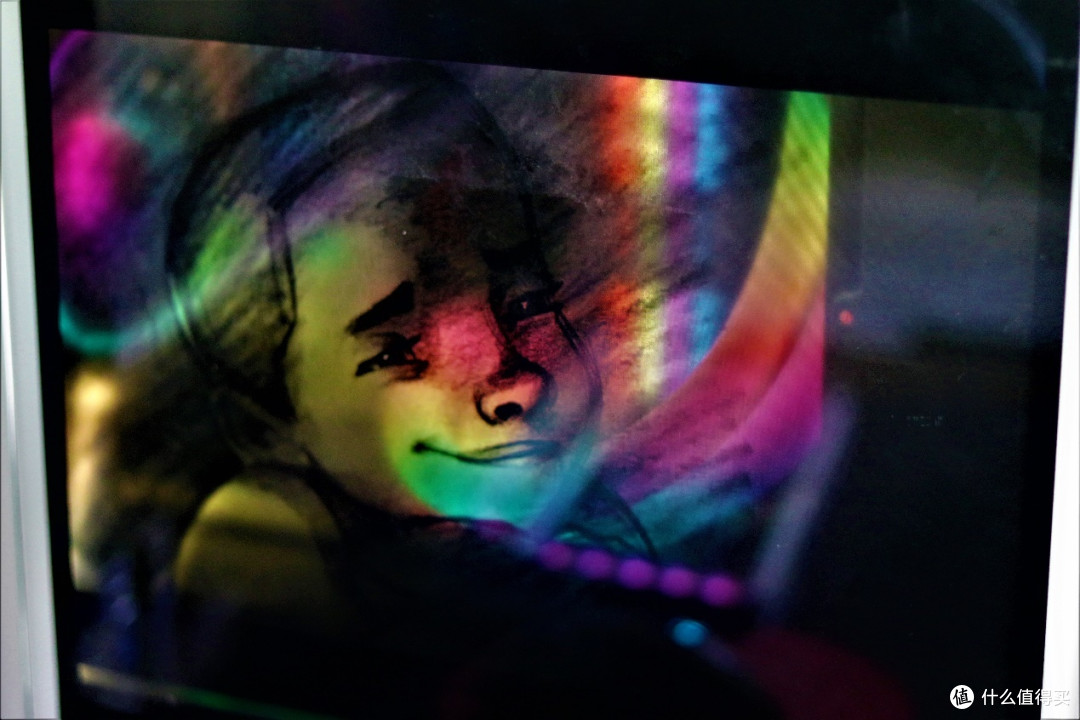

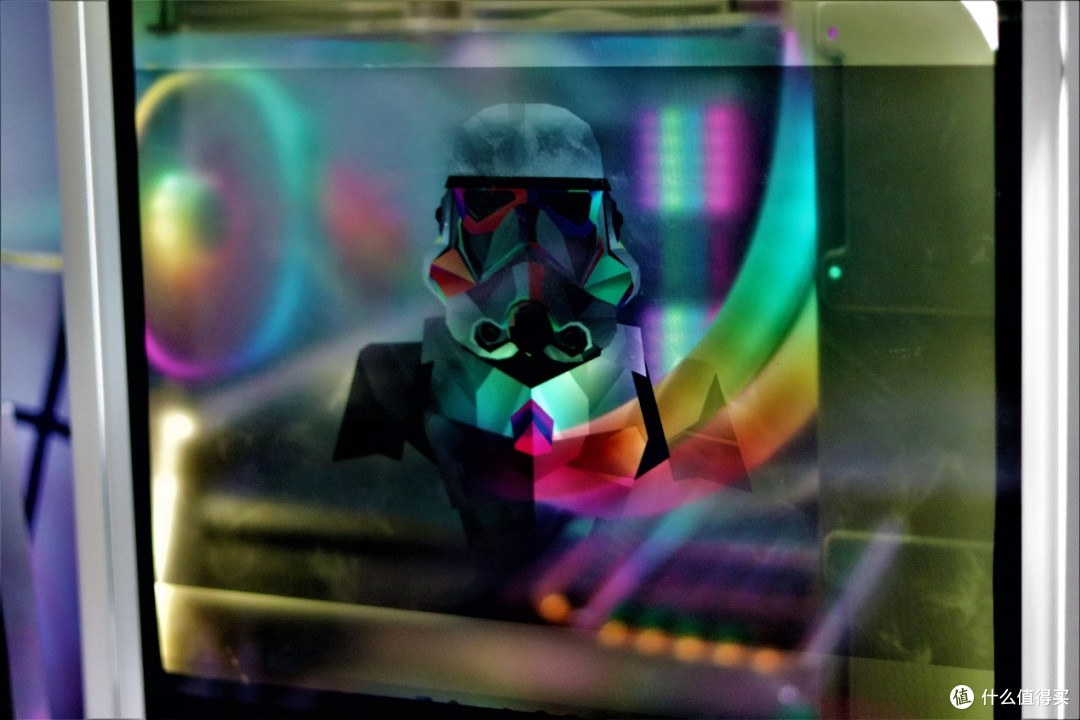

侧板不同显示画面预览效果：

总体来看浅色背景的画面，显示色彩和效果更好，硬件的折腾部分到这里就算全部结束了。

硬件实测

国际惯例，首先来一遍娱乐大师，CPU跑了84万、显卡和硬盘分别为38万和34万。

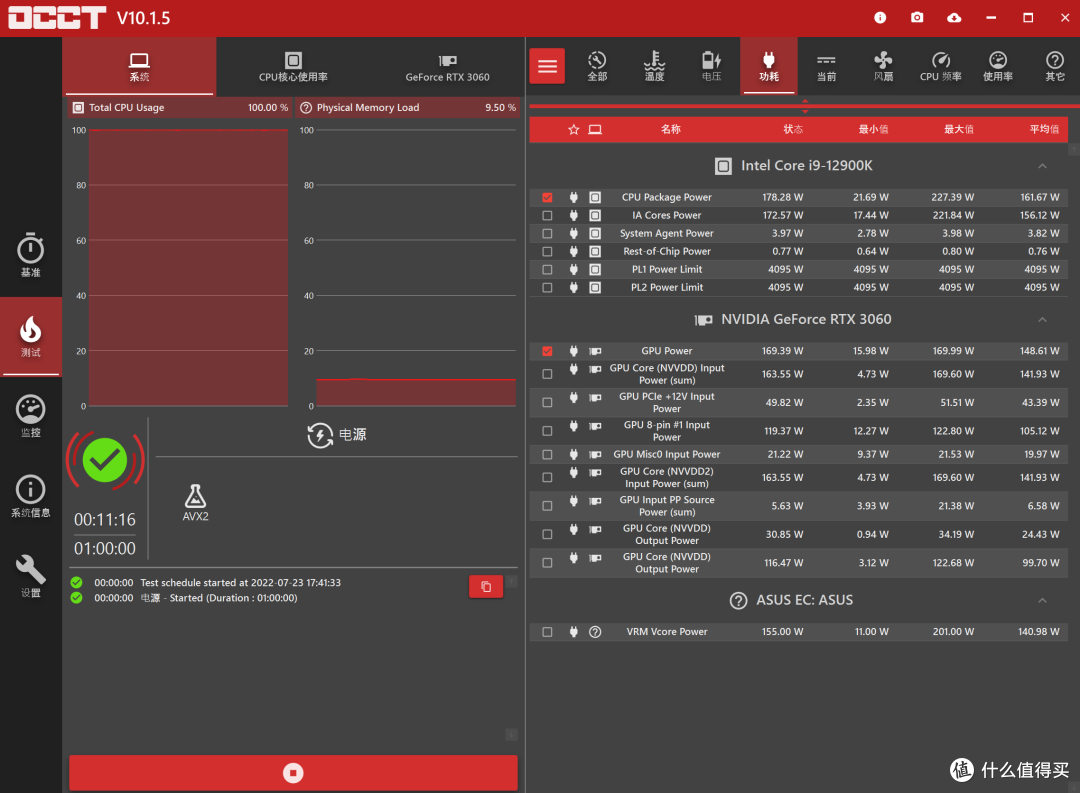

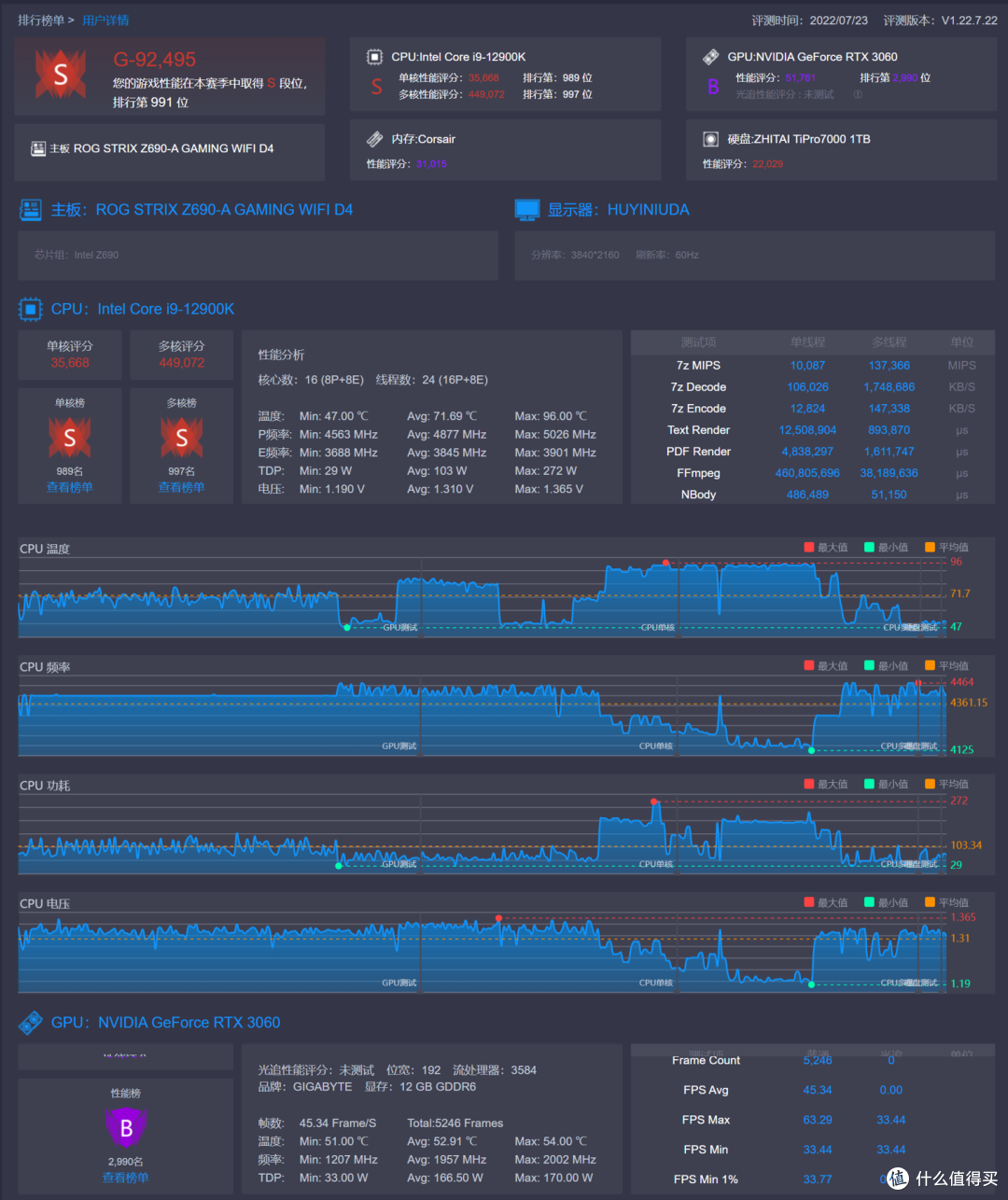

用游戏加加测试时，CPU排名第991位，最高功耗为251瓦，显卡只有5万分，最大功耗只跑到了170瓦。

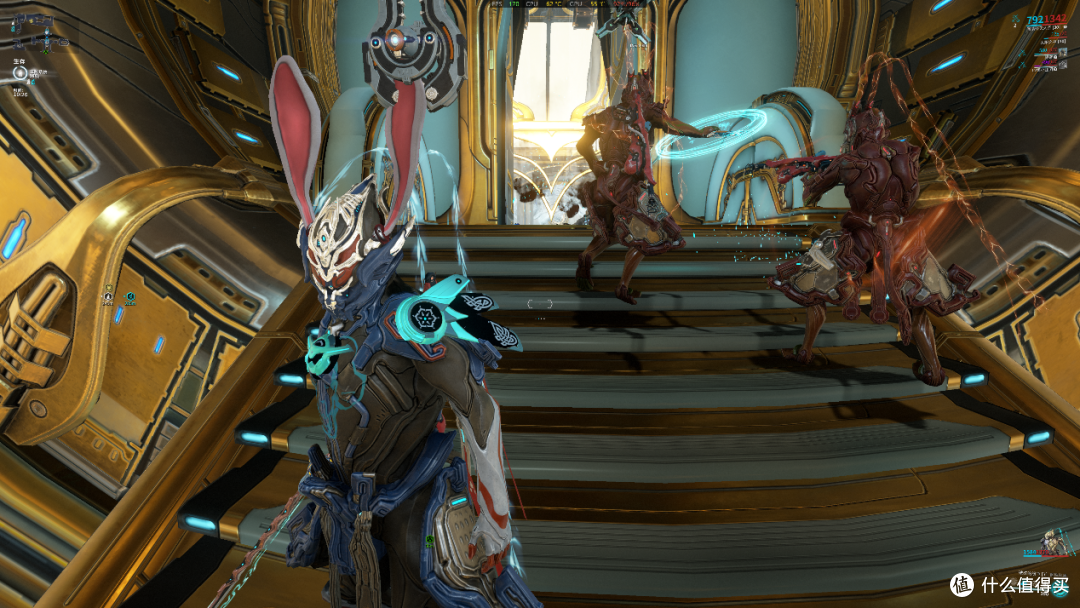

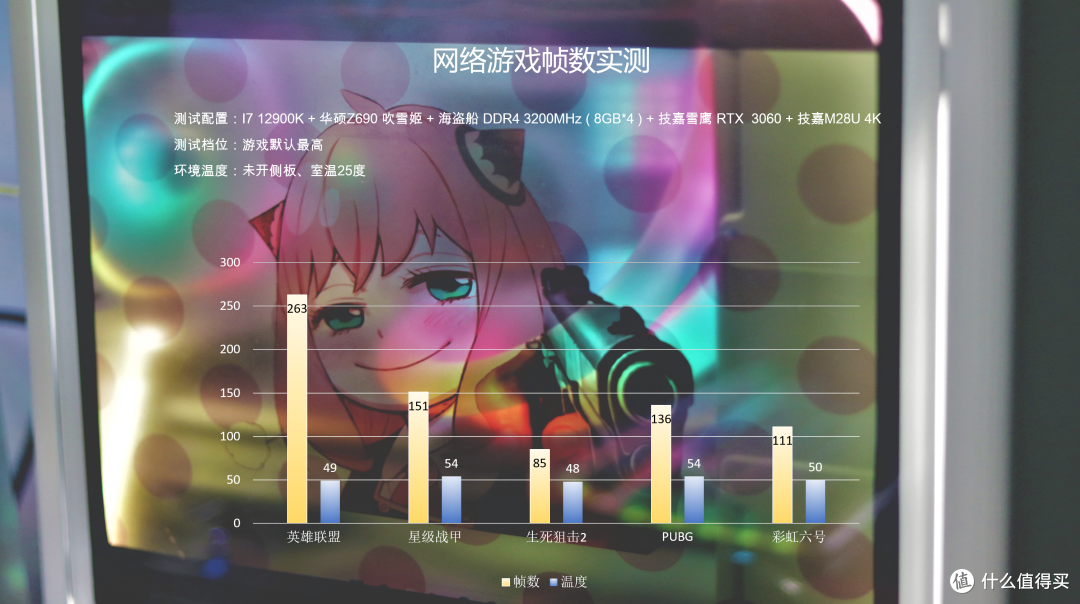

游戏测试环节《英雄联盟》和《星级战甲》两款游戏帧数最高，基本都在几百帧的样子，而最新出的网游《生死狙击2》可能是优化没到位的问题，帧数最高只有85。

除此之外，在PUBG的实测中，也可以达到136帧，彩虹六号人机训练模式下，帧数111帧。

汇总完整数据如下图，本来还测了《无主之地3》和《战地2042》数据没存下来，就懒得再跑了。

总结

这台主机折腾用了我将近三个月的时间，其中最多时间都用在拆显示器、等新显示器到货的时间上。侧面的屏幕被我贴反了（上下颠倒），优势是显示屏线正好可以和供电线一起藏在黑胶带封闭的区域，缺点就是每次开机画面都是颠倒的，只有进入系统后，才会按照系统的桌面反转设置显示。

除此之外，由于是第一次打造这样的光源主机，走线并没有一开始就规划好，风扇线、电源线，甚至是机箱侧屏的音响（我已经准备拆了，多次实践下似乎没啥用），都被我一股脑塞在电源下面，非常影响散热。我也比较担心，显示器驱动板直接和机箱接触，以后会不会有安全隐患，比如短路、静电、发热什么的。

第三点就是CPU了，I9 12900K + 240水冷散热的组合也不太适合，由于这款水冷管偏硬，会顶着机箱侧屏，一定程度上堵着电源风扇，导致每次开机电源风扇的声音都特别响，而且我也担心水冷管会不会顶坏侧屏，造成不可逆后果。

第四点就是我选的显示屏非透光屏，导致我增加了多个白色灯带内置机箱中补光，也没办法达到很通透的效果。

第五点就是海盗船内存灯光一会同步一会不同步的问题，我试过了威刚XPG DDR4 3600居然不兼容直接点不亮。

目前遇到的问题大概就是这些，我准备晚点更新到 2.0版本，找找方法尽量一一解决，感谢观看，下次再见~
