MSI MAG B760M Mortar WiFi简单开箱
这是我第一次摸7系列的板子,因为原本就没打算升级板子甚至连处理器也没要更动的,只是捡到一颗超甜的13900K就跳了,几乎是无痛升级的......
外盒为黑银配色
背面则有SPEC说明介绍
配件的部分有说明书、WIFI天线、SATA线、M.2 SSD快扣
板子散热片是近两年很夯的白银散热片搭黑防刮膜配色
M.2给了两组都是GEN4x4但仅M.2_1有散热片
PCIE_1为PCIE 5.0x16
PCIE_2为PCIE 3.0x1
PCIE_3则是PCIE 4.0x4
在24PIN旁边有USB 3.2 TYPE-C GEN2以及USB 3.2 TYPE-A GEN2 19PIN插槽各一个
后IO则是提供了USB 2.0 TYPE-A x4、DP 1.4、HDMI 2.1、USB 3.2 GEN2 TYPE-A x3、USB 3.2 GEN2 TYPE-C x1、7.1声道音源以及光纤输出孔、2.5G RJ45 LAN
供电为12+1+1并且提供两组EPS4+4电源接头
散热片的部分目测应该是铝挤一体成形再裁切之后做喷砂、阳极氧化表面处理,最上层则是多了发丝纹研磨增加质感
内存插槽有4条,支持到DDR5 7000+
然后我最喜欢的部分来了,从Z690开始导入的M.2快扣这张板子也有,这个快扣设计应该是从M.2 SSD问世以来我最喜欢的设计了,以前用螺丝固定的方式即便是有磁吸的小起子也很容易掉落,用这种快扣以后下压、旋转就搞定,装机超级舒服....

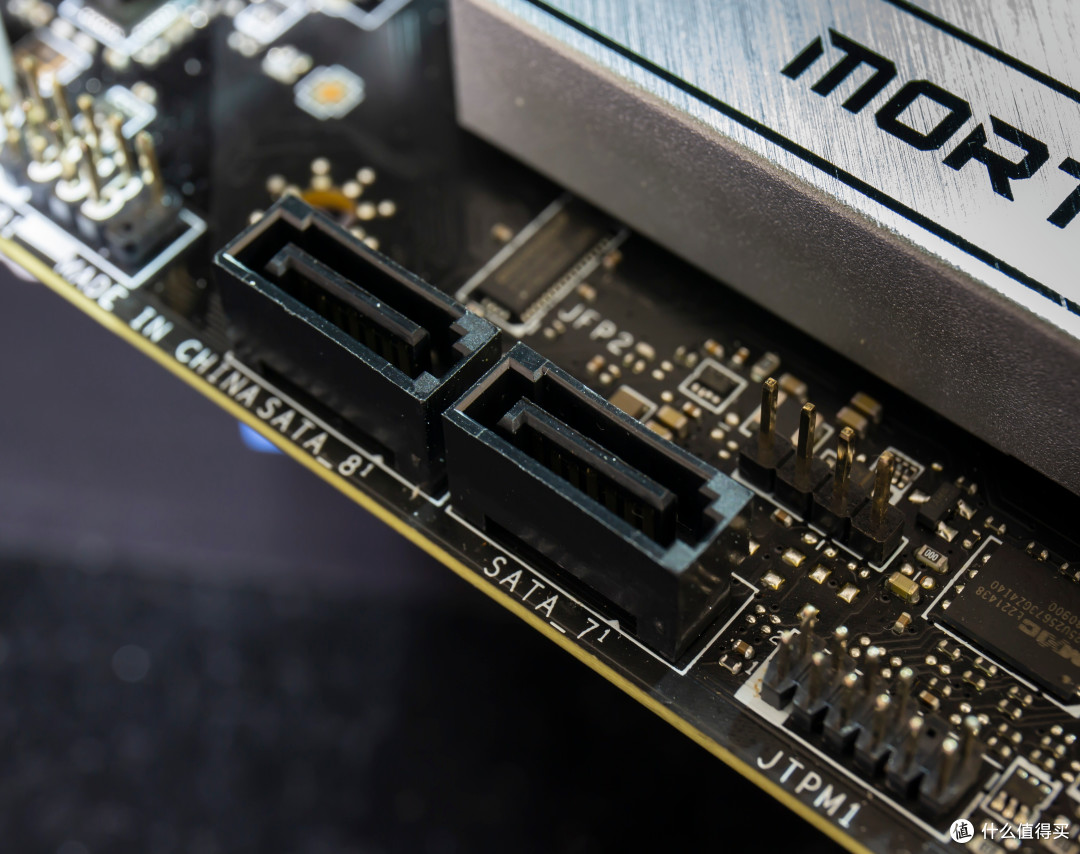

SATA 3.0 PORT给了四个,侧面x2、直立x2,位置分别在PCH散热片的右方以及下方
音效芯片为ALC897
因为自己想知道13900K在使用7、6系列板子上会不会有效能上的差异,所以有把13900K跟自己的内存拔来上机跑看看,结果发现这张板子的BIOS在CPU电压的部分仅能设定OFFSET +-0.5V而已,先说说这有什么影响,我装在Z690-UNIFY, BIOS全预设的时候预设电压进OS之后待机就会给到1.42V,一跑R23即便已经用MSI 360S去压了也还是会到100多度,但因为我已经将温度保护设定在115度所以并没有影响到测试结果,之后我设定成1.3V才能把温度压在95度内,得到的R23分数多工是40251
可是当装到B760M Mortar WiFi之后因为CPU电压不能自己设定自己想要的参数且温度保护仅支持到105,一跑R23就直接顶到温度墙,不过这我仅有在微星的板子上玩过,其它家就不晓得了。
R23的分数就只剩下39439,那在这张图就可以看到CPU电压直接就在1.42V,这是板子自己跑不是我设定的....
所以实际上13代i处理器不会因为装在6系列的板子造成效能差异而是温度能不能压住才会造成
这部分也先跟大家说一下避免如果有多工需以为12+1+1的MOS供电能扛住13900就要压低板子预算来挪到提升处理器的购买费用,可能会因为这个无法完整的压榨13900效能,所以建议这张板子尽量还是以搭13700以下的处理器就好
那内存的部分因为我手边没有7000甚至7000+的DDR5,但以在13900K+Z690-UNIFY上可以跑6800的参数来说,B760M Mortar WiFi也是可以,所以这张板子在内存的部分OC还是有一定实力
因为等13500到了也是要马上装好给人家,所以只能简单把一些自己遇到的情况说一下,大家就参考参考
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
