69包邮的国产MS2130方案HDMI采集卡使用小结

额……朋友们好啊，我图吧老测评人了。今天咱简单给各位看下最近咱因为需求精确测评老旧硬件的游戏表现所以听取评论区意见入手的国产MS2130采集卡的使用情况。

首先对于采集卡的需求其实咱以前一直都有，因为过去时常随身携带NUC，所以在不能远程桌面访问的时候总是需要本地操作，因此需要准备键鼠和基本的显示，所以过去咱其实就已经在装备HDMI采集卡了。不过从使用效果来看过去的USB采集卡带宽低延迟大，而且没有声音，虽然便宜但没法作为录屏设备使用。这款国产的MS2130采集卡咱倒是以前也略有关注，不过那时候咱认为这东西离实用距离还太远，所以就没持续关注，现在从评论区的老铁这听到建议买一个这样的采集卡不免感叹不愧是中国速度：

史诗级海啸! 超低价USB3.0采集卡抢先开箱测试 #MS2130 BV1HP411H73U

2130这款芯片量产货最早10月初上市，现在已经有了几家厂生产，价格也稳定下来了，基本上现在最便宜就是全新69包邮，市场均价的话是在不到100包邮。

相比之前咱大量入手咸鱼38包邮最大4k输入1080p60fps输出没有YUV的MS2109，性价比不可谓不高。

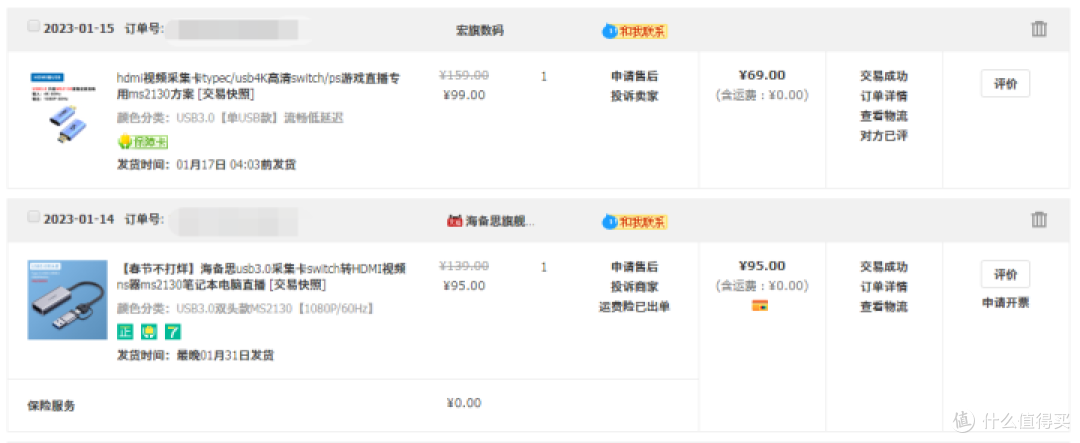

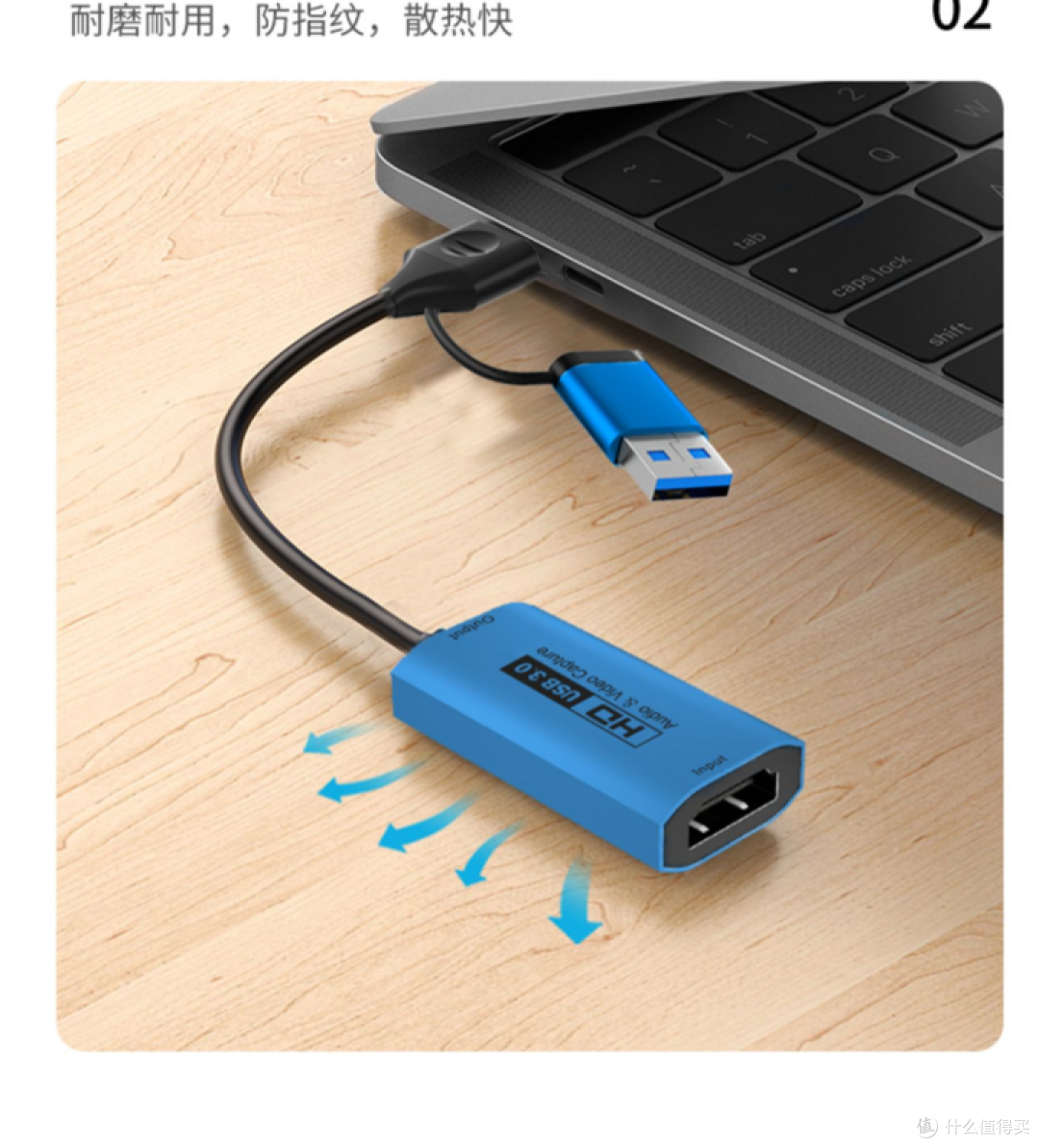

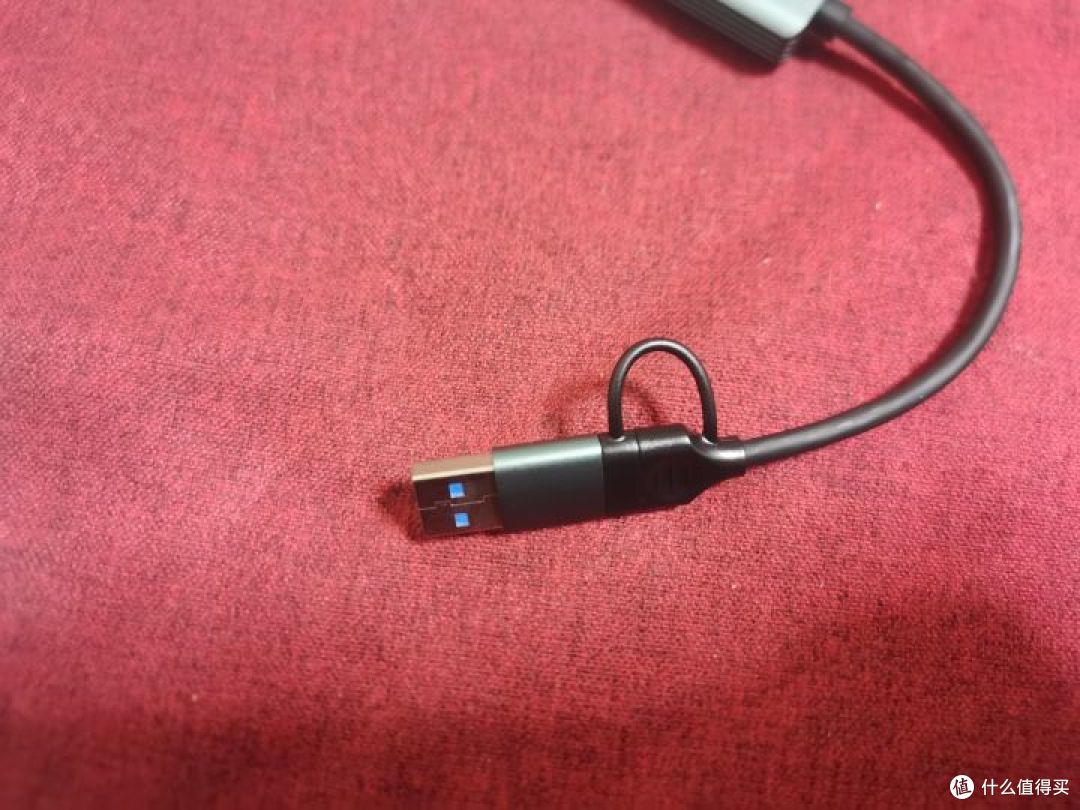

咱是在年前入手的，两家分别是69包邮和95包邮，咱买的时候69包邮的款还是直头的造型，而现在已经变成软线连接的了：

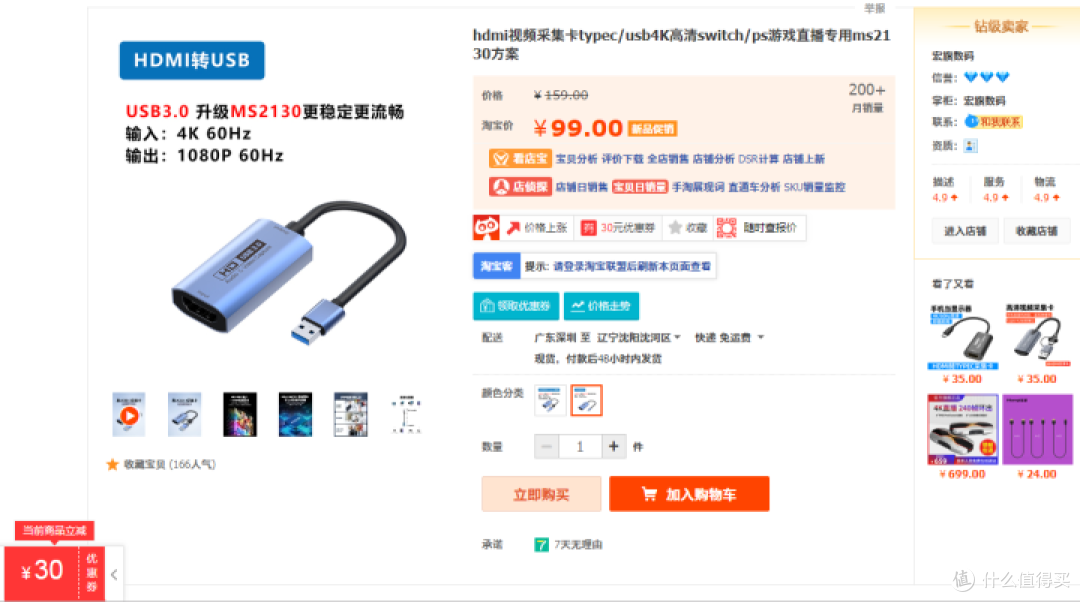

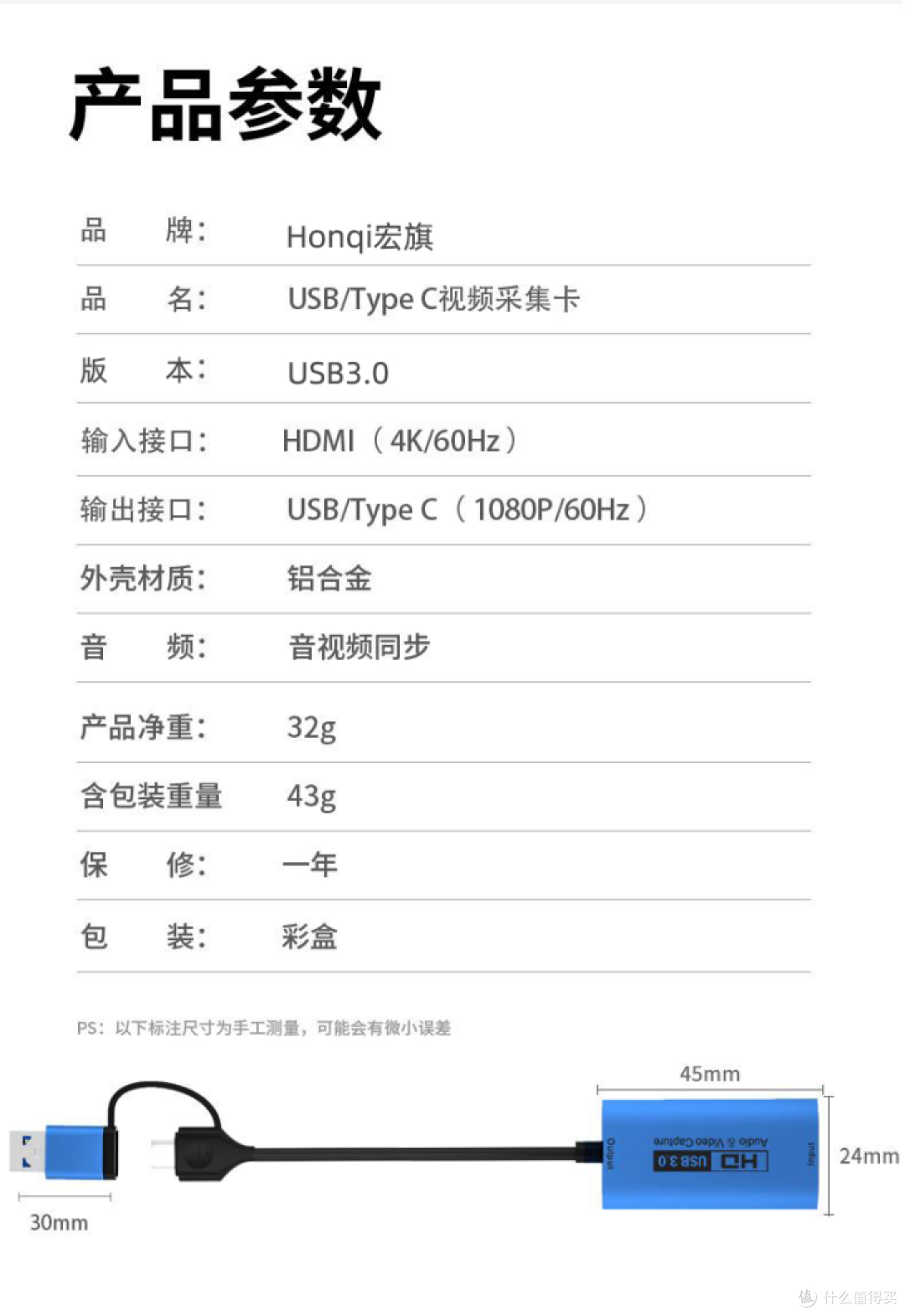

两款采集卡使用起来区别不大，这里放一下宏旗这家这款便宜的参数：

这个采集卡体积非常小，主要还是归功于合肥宏晶微电子的这个高度集成化的方案

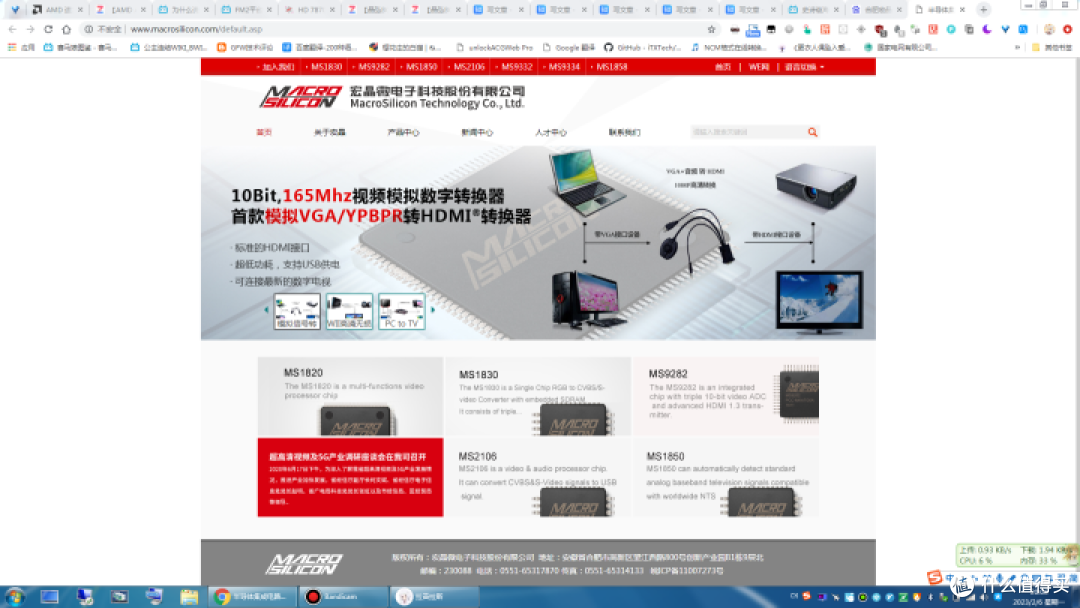

这是官网

介绍：

MS2130 是一款 USB 3.0 高清视频和音频采集芯片，内部集成 USB3.0 Device 控制器、数据收发模块、音视频处理模块。MS2130 可以通过 USB 3.0 接口将 HDMI 输入的音视频信号传送到 PC、智能手机、平板电脑上预览或采集。MS2130 输出支特 YUV422 和 MJPEG 两种模式，兼容 Windows、Android 和Mac OS 系统。

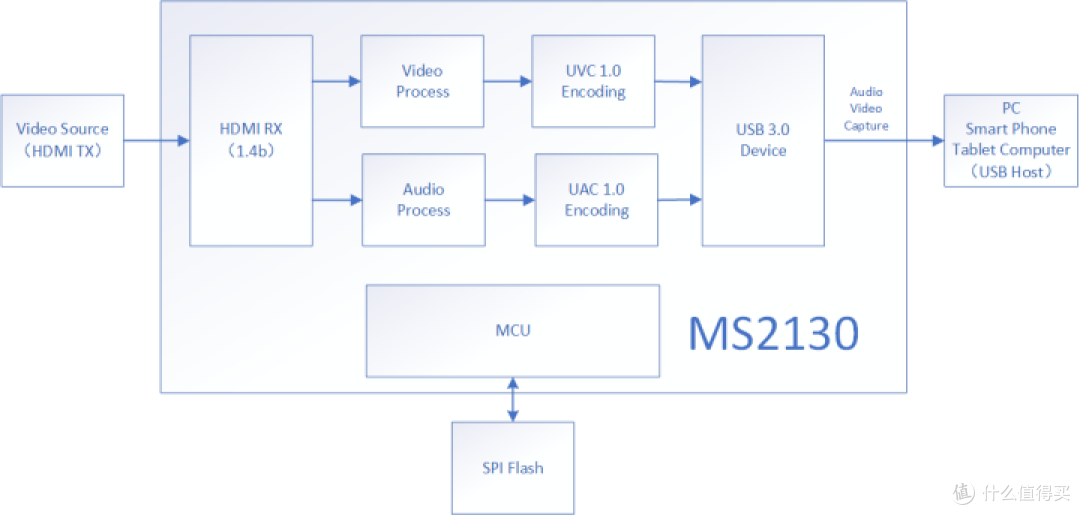

功能框图

datasheet数据表暂缺

可以看到它在单芯片方案上是音视频分别处理的，实测我们这个采集卡插到任意一个USB3.0接口上都能正常使用，即使是在Windows平板改的笔记本USB3.0供电不足或者老笔记本通过PCIe expresscard接口扩展也是没问题的。说明采集卡它本身的功耗其实很低。

更令人意外的是它和过去的老HDMI采集卡一样是USB免驱的，直接插上就能用，不需要准备驱动盘，非常的方便。

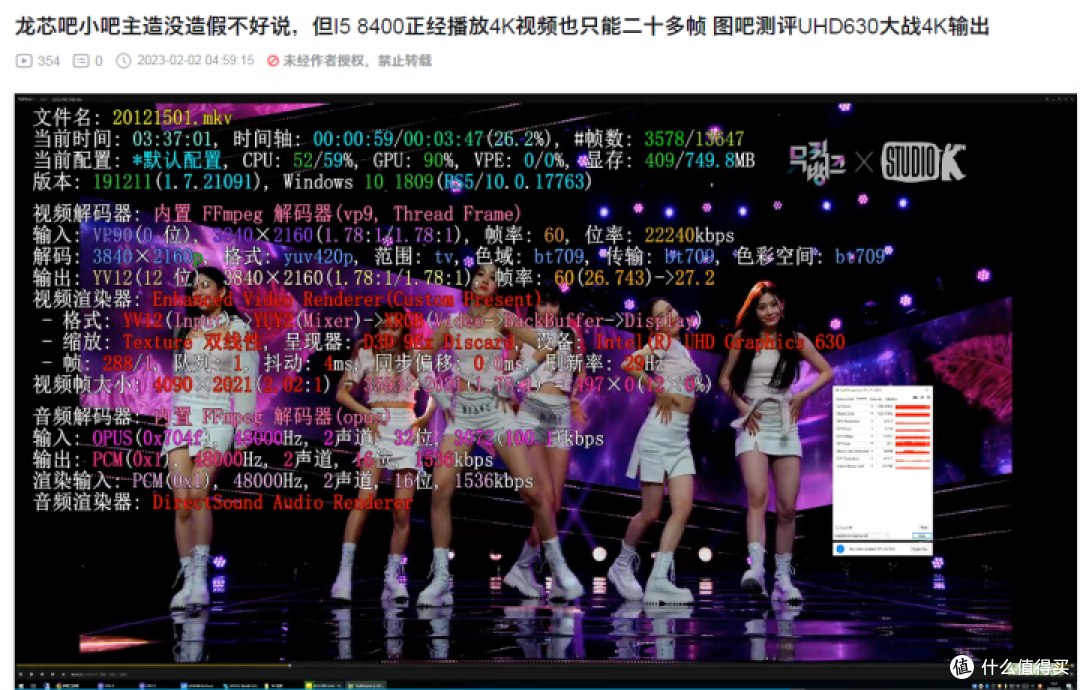

它支持4K信号输入，这个也对我们的测评起到了至关重要的作用，因为说到国产4K方案之前龙芯吧小吧主说兆芯正经看4K视频走4K输出只能20多帧，而我们手里没有4K屏所以当时我们也是很为难，因为我们当时不知道兆芯实际输出4K是什么水平没4K屏自然也没办法测，但是用它我们就可以用任意设备走4K输出，虽然采集的画面依然是1080P但是依然帮大忙帮我们解决问题了：

经过简单测试弄明白原因之后我才明白之前龙芯圈出的那些视频有多离谱，这家伙居然要用集显在4K输出下看4K，然而英特尔同期的UHD630在4K分辨率输出下看4K也就是这个水平。

UHD630可是祖传的HDMI1.4，兆芯的C960上了HDMI2.0，而且UHD630可是24EU，C960还在用祖传2CU而且频率很低只有300/450Mhz，就这居然和英特尔打个有来有回输出帧数差别不大，我看这个测试结果已经能想象出来对面怎么测兆芯看4K60以下视频软解硬解都不会卡的情况下气急败坏找到了4K屏测了下然后发现卡了就像是可算找着弱点了乐坏了赶紧出视频搁这YYGQ结果没想到现在被事实糊脸之后无话可说只能无能狂怒，就这水平也敢出来秀我一个图吧的都能笑话他一辈子。还是那句话，打铁还需自身硬，你自己的产品不好用就加强自己的产品，费尽心力去攻击其他产品是没有用的，消费者是会用钱投票的。

顺带说下兆芯也好英特尔也罢搭配一个GTX750就能实现看4K视频稳定输出4K，不会有人买得起4K屏买不起一张200块钱的750吧不会吧不会吧不会吧？

虽然以前大量假USB3.0采集卡基于的MS2109一样支持4K输入1080P输出，但是这回是真1080P60，不是之前的USB2.0 1080P30。而且之前的采集卡录屏延迟大带宽低不说完全是哑巴，测试游戏和视频解码的场合根本没法用，只能凑合当个虚拟显示器HDMI转USB手机笔记本充当便携屏。而现在就可以把音频都导出了，已经成了可用于测评主机性能的音视频采集设备。

至于它的延迟还算可以接受，毕竟不是直播。延迟我们没有进行测试，根据一部分厂家和经销商的测试来看我们认为这个采集卡的延迟不低但是也不高。

他们给出的结果是延迟在0.08秒和0.05秒之间，根据使用的录屏软件不同略有差距。这个延迟对于玩原神之类的压力不大，不做菜是没问题的，吃鸡CSGO之类的FPS游戏可能还是不太够用，没法直接看采集卡的画面进行游戏操作，所以如果是搞直播或者对延迟有比较高的要求可以上MS2131走环出。

所谓环出就可以理解为采集卡本身支持HDMI端口复制，最大支持4K信号无延迟同步复制输出，如果追求性价比不需要采集卡带环出可以买一分二或者干脆从独显或者集显走复制信号输出就可以了。

从录屏视频的效果来看还是相当不错的，基本上对于1080P60来说相当可以，4K缩放1080P输出也可以，比前代效果好很多。

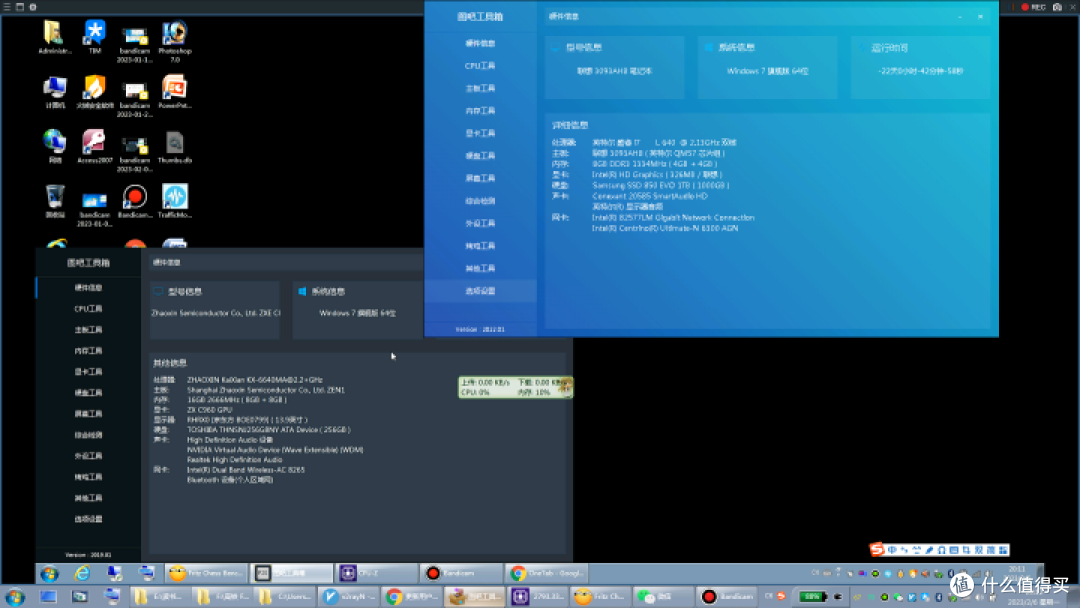

可以看到它出色的完成了我们购买它的目的，测出测准了国产CPU GPU的真实水平，足以证明兆芯并没有龙芯圈宣称的那么差，它的性能水平至少相当于AMD的1405T或者英特尔的L5640，整体性能达到了发布时四核平台的主流水平。未来我们还会用国产MS2130采集卡测国产兆芯主机搭配1060显卡的情况，敬请期待。

关于适用性

其实作为图吧垃圾佬我们设备很多很杂，很多老设备没有HDMI的只有DVI或者VGA的甚至还有只有DP的没法通过HDMI直接采集，但是现在见到上TB看了下，发现可能是国产方案介入了，DP转HDMI 4K、VGA+3.5mm转HDMI都便宜了，包括DVI-D转HDMI转接头带音频也就5块包邮的水平，所以考虑到这些其实这款HDMI的采集卡的适用性还是挺不错的。

但是对于小米平板2和一众没有MHL的手机之类的产品来说，采集卡就没用武之地了，这点IOS反倒占优全系都保留了视频信号的输出，至少垃圾佬有的iPhone678都带这玩意，iPad4和mini2-4也一样。所以小米平板2相比一众寨板来说还是在扩展性上有明显的硬伤，垃圾佬以前全新不到500块钱买的Z8300寨板都支持MicroHDMI，中柏甚至还给改出了3.0卡槽和USB3.0 TYPEA标准接口，这些个功能小米全都没有，所以作为生产力来说小米平板2相比一众寨板是差一点意思的。

目前已知的问题

MS2131的环出不全是支持HDR，不支持IOS（或者说IOS不支持UVC协议），对于一些冷门设备有可能存在一定的偏色

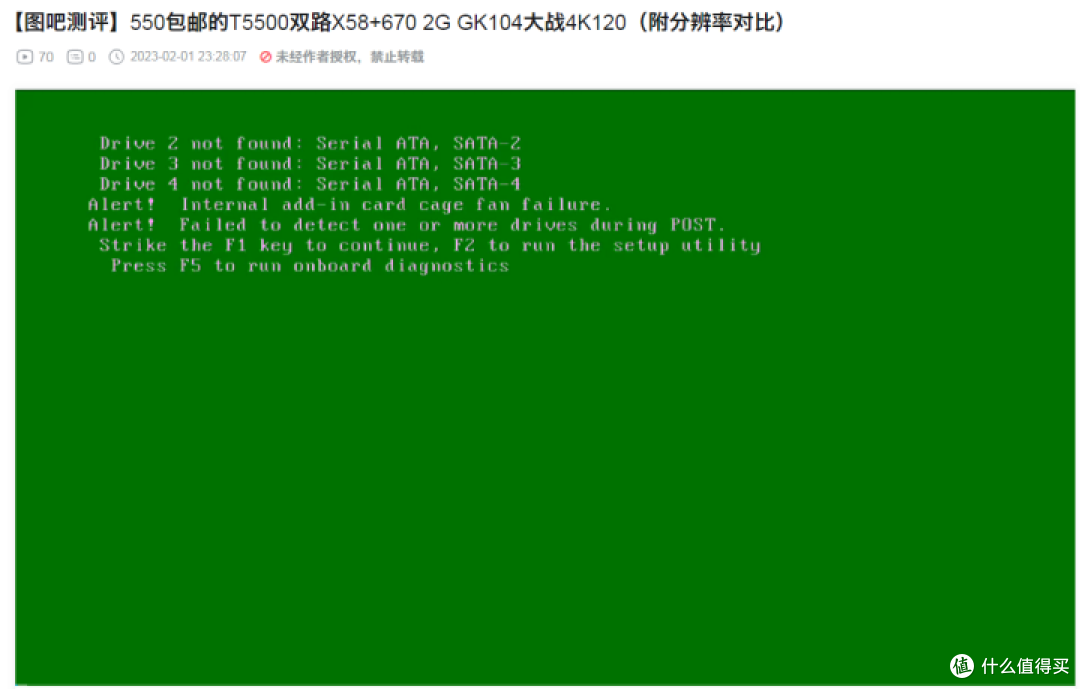

比如对于GTX670输出的启动画面这里屏幕背景明显发绿，但是接显示器显示是黑色的，这个可能后期厂家会更新固件手动刷一下就能解决，不过不刷也没啥问题进系统之后画面是正常的。

比较极端的场合会直接识别不到设备，比如A68 FM2+主板在搭配APU走板载VGA和DVI-D转HDMI同时输出的时候不进系统视频信号还好可以输出到采集卡，进WIN7之后直接死活识别不到DVI设备，无法使用，虽然个人认为这个和使用960 670之类的显卡用DVI-I转VGA之后就可能识别不到显示器信息无法自动识别正常的分辨率一样但是仔细想想还是有点离谱，所以遇到这种问题只能用VGA转接解决，多了一层损耗和不稳定性。

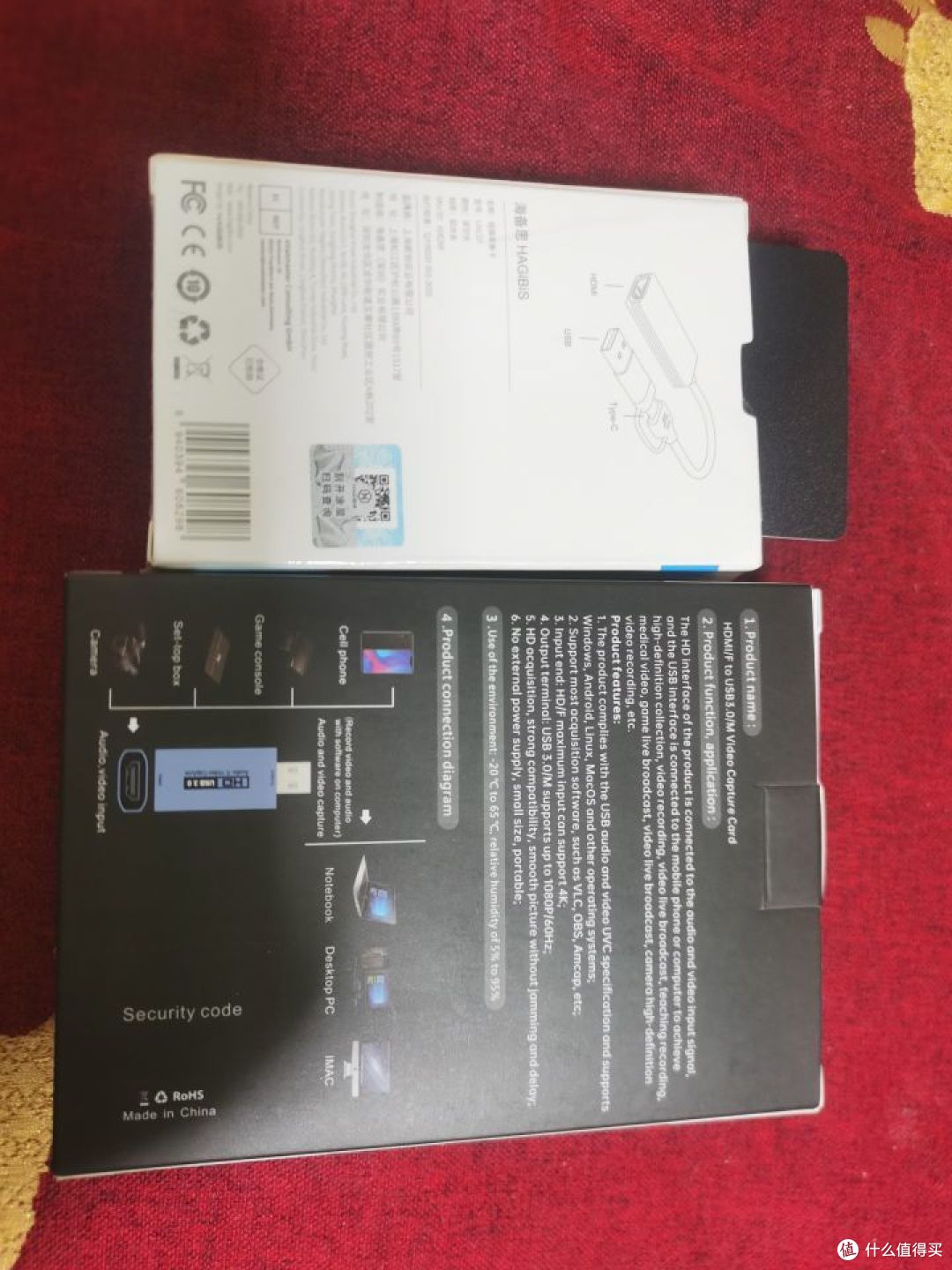

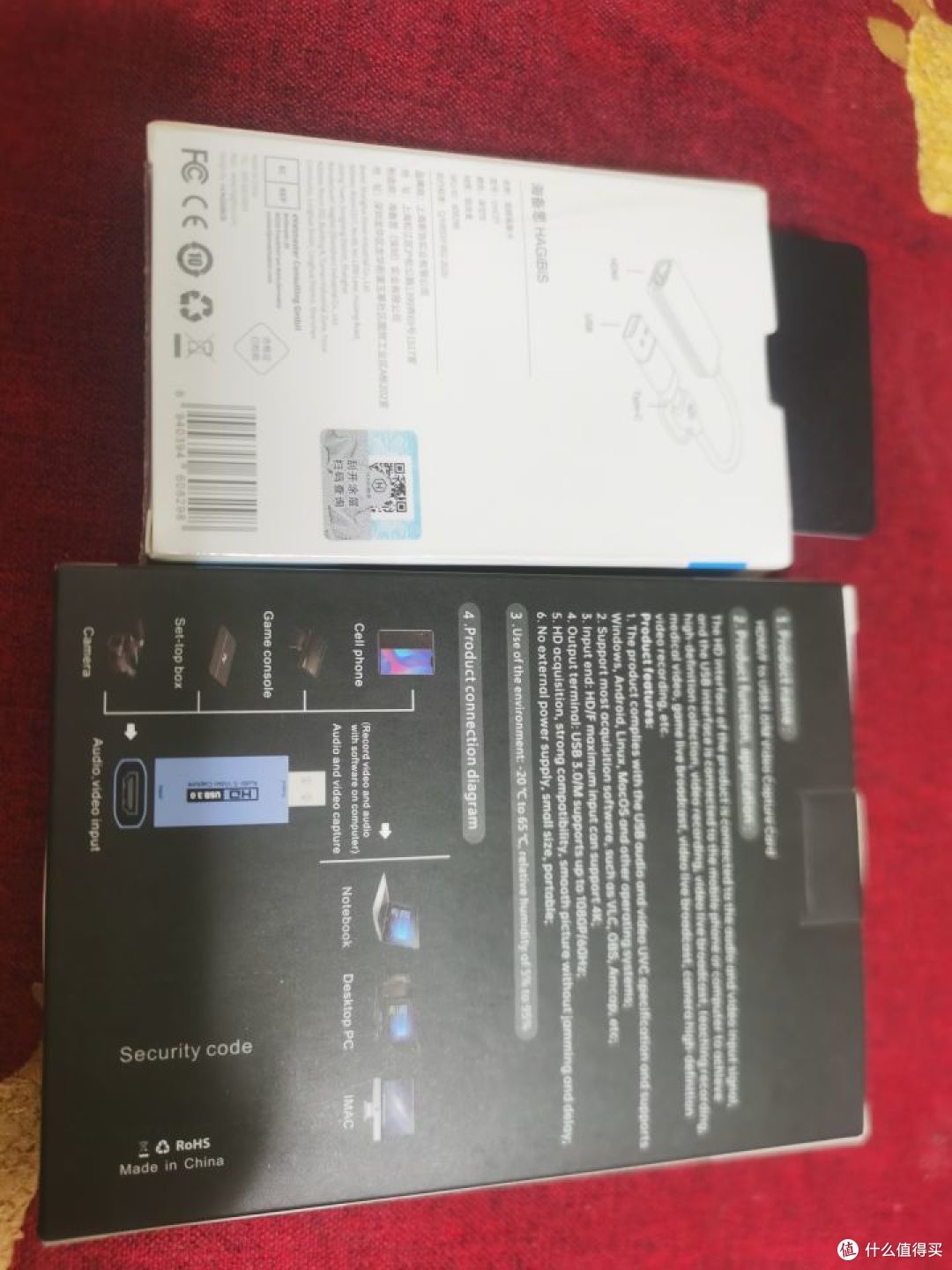

最后附比较无聊的开箱过程，其实真没啥可拍的毕竟测评主要看卡不看包装：

比原来38包邮的水平强多了，原来那个的录屏效果我都没眼瞧了

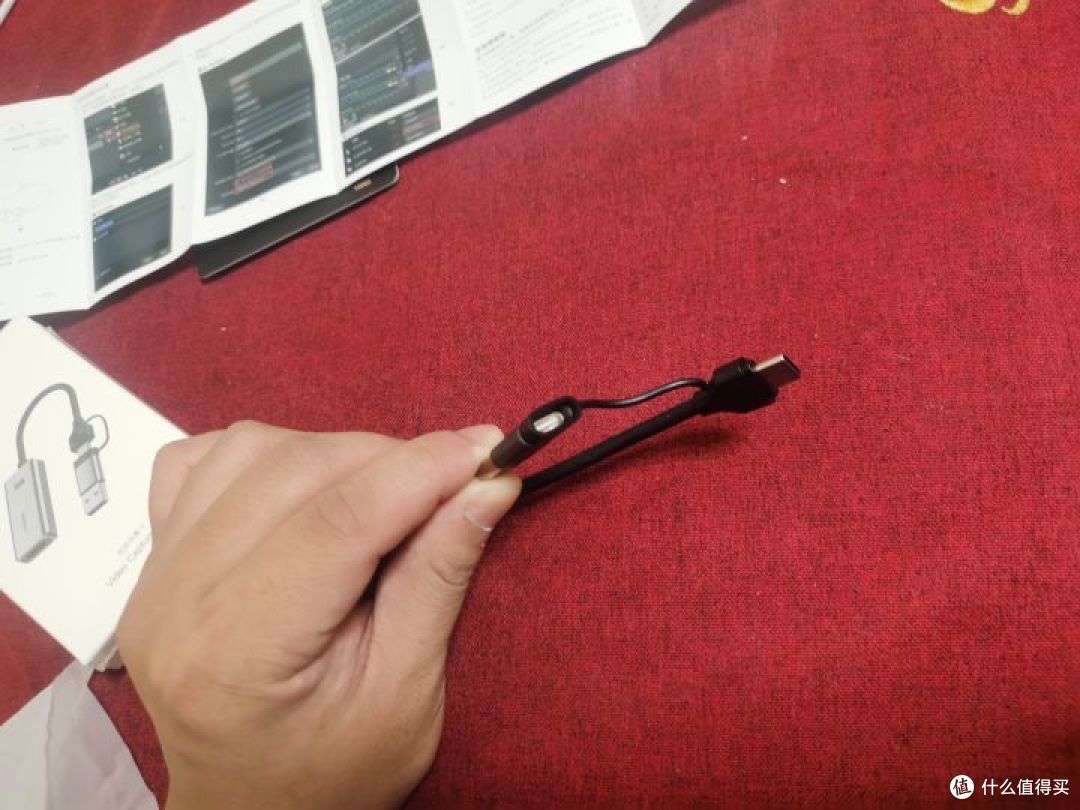

这个直插的设计其实很不错

支持DVI-D转HDMI

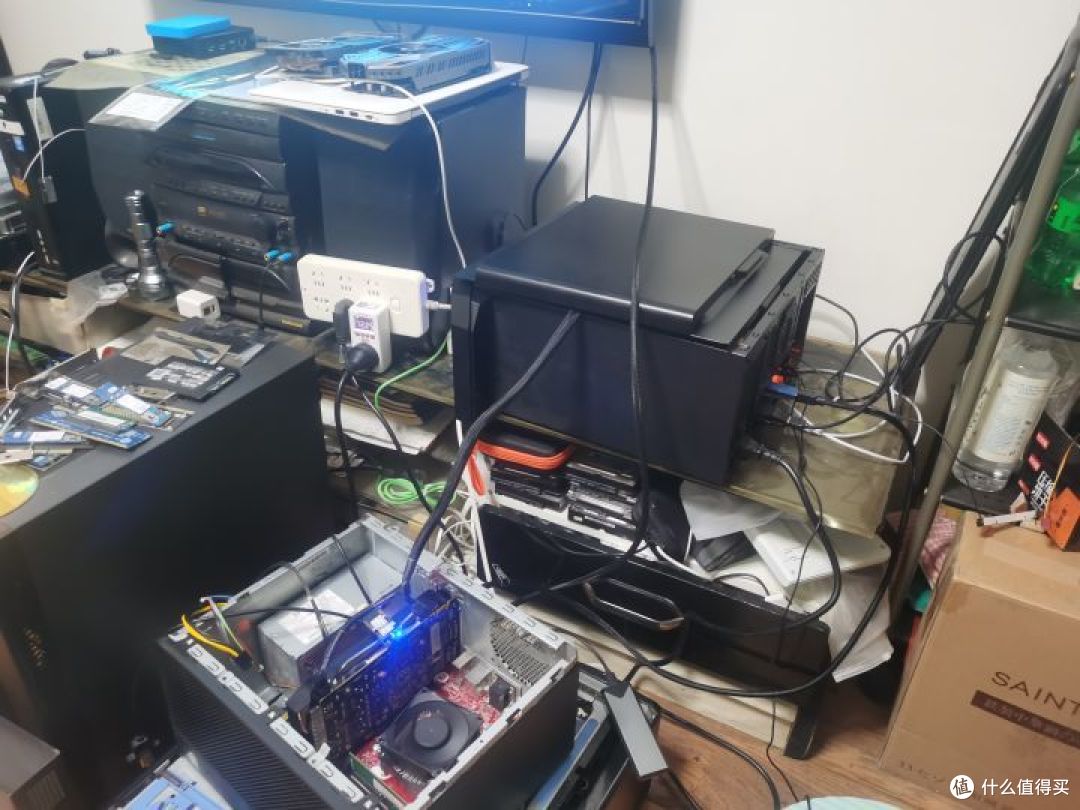

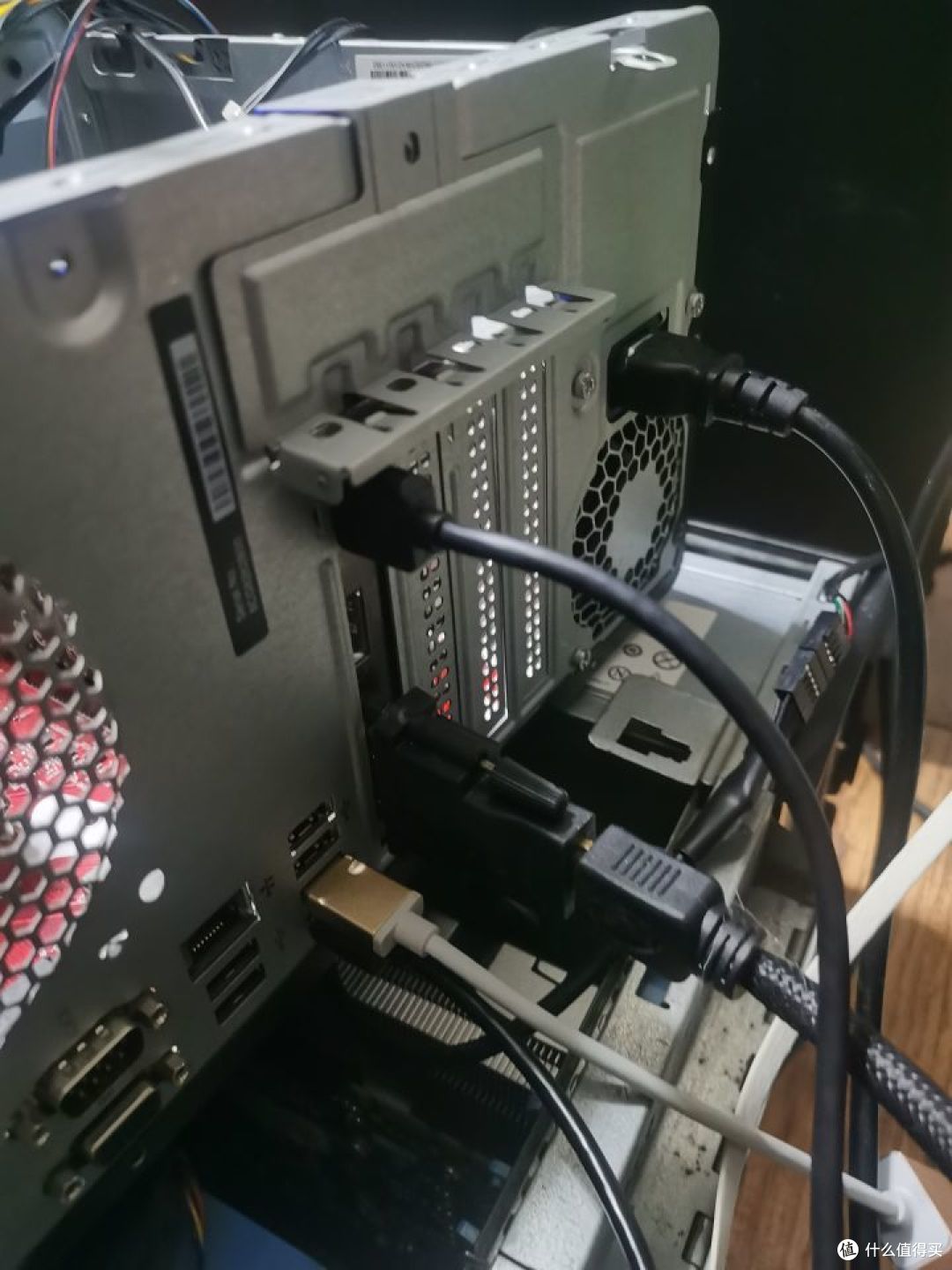

这样就可以用一台主机给另一台主机的显卡供电的同时还能进行录屏不占用本机资源

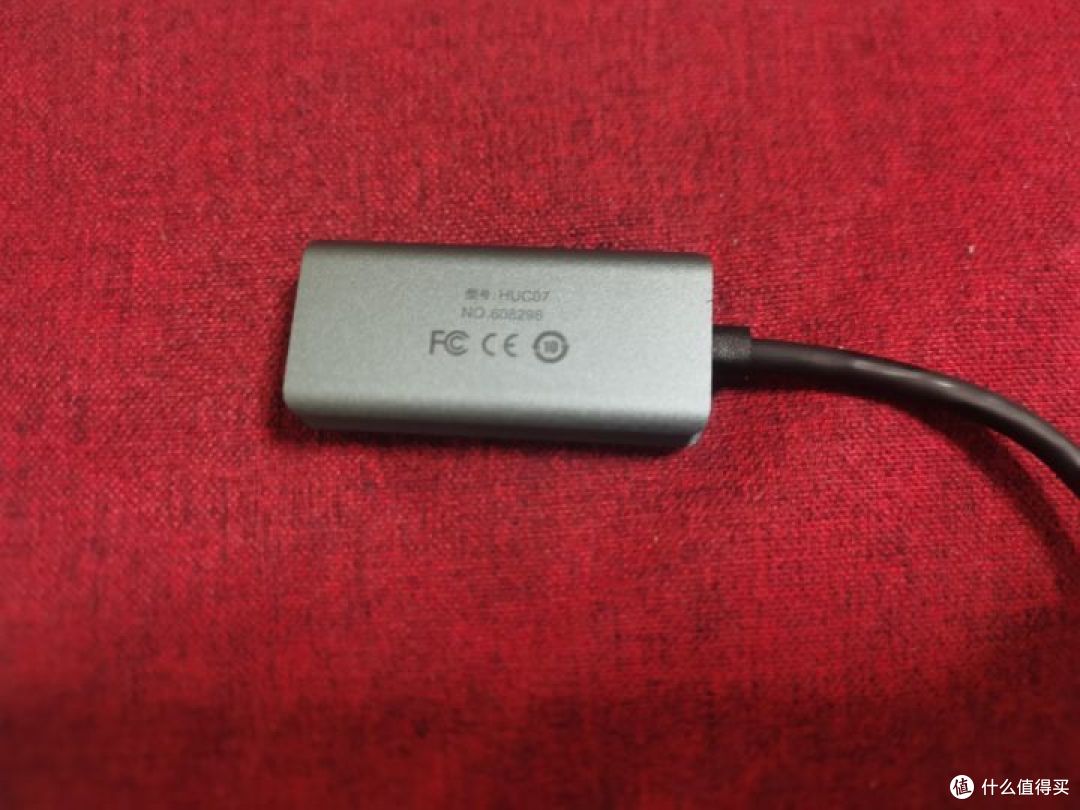

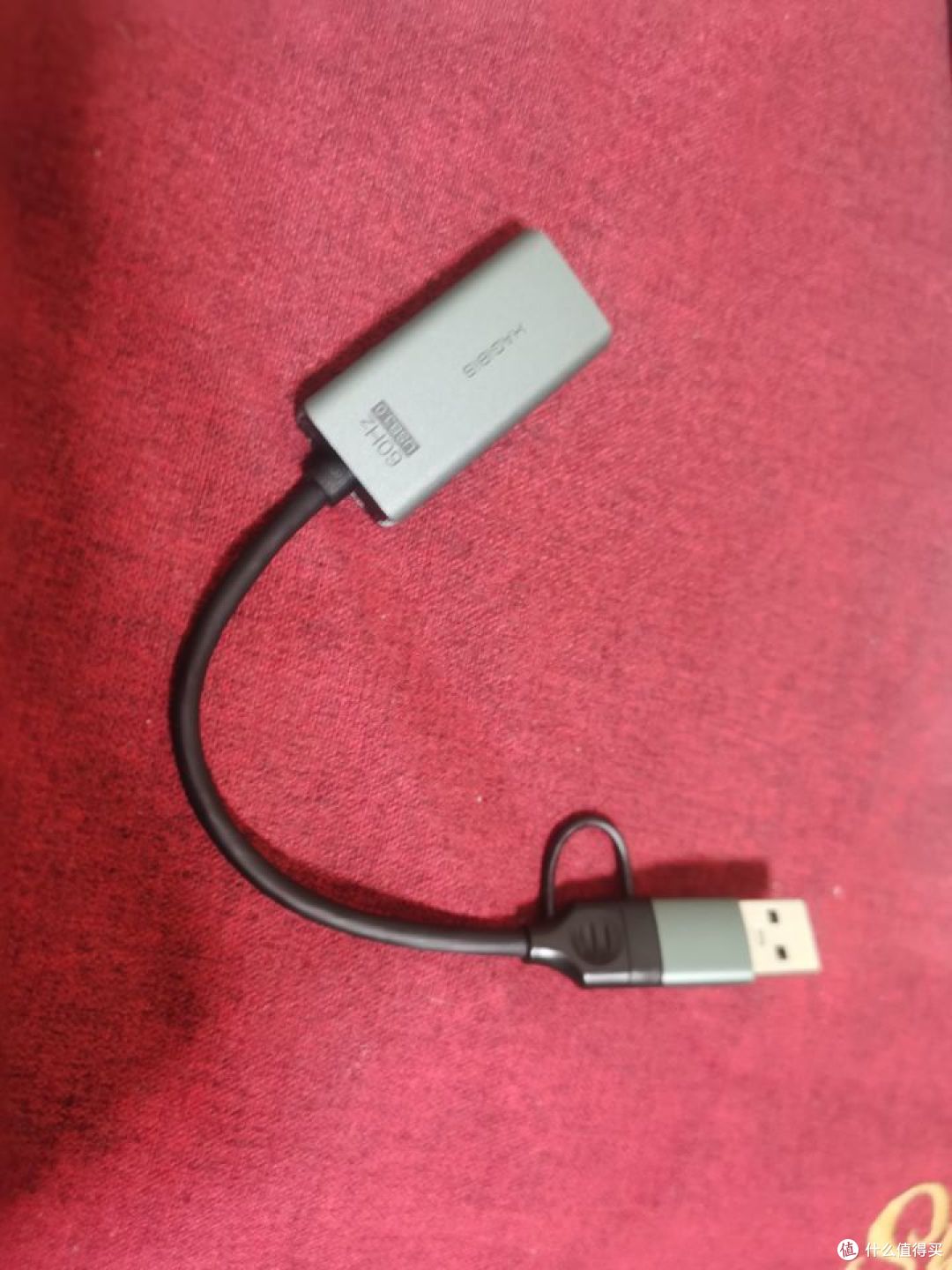

海备思大同小异带个灯

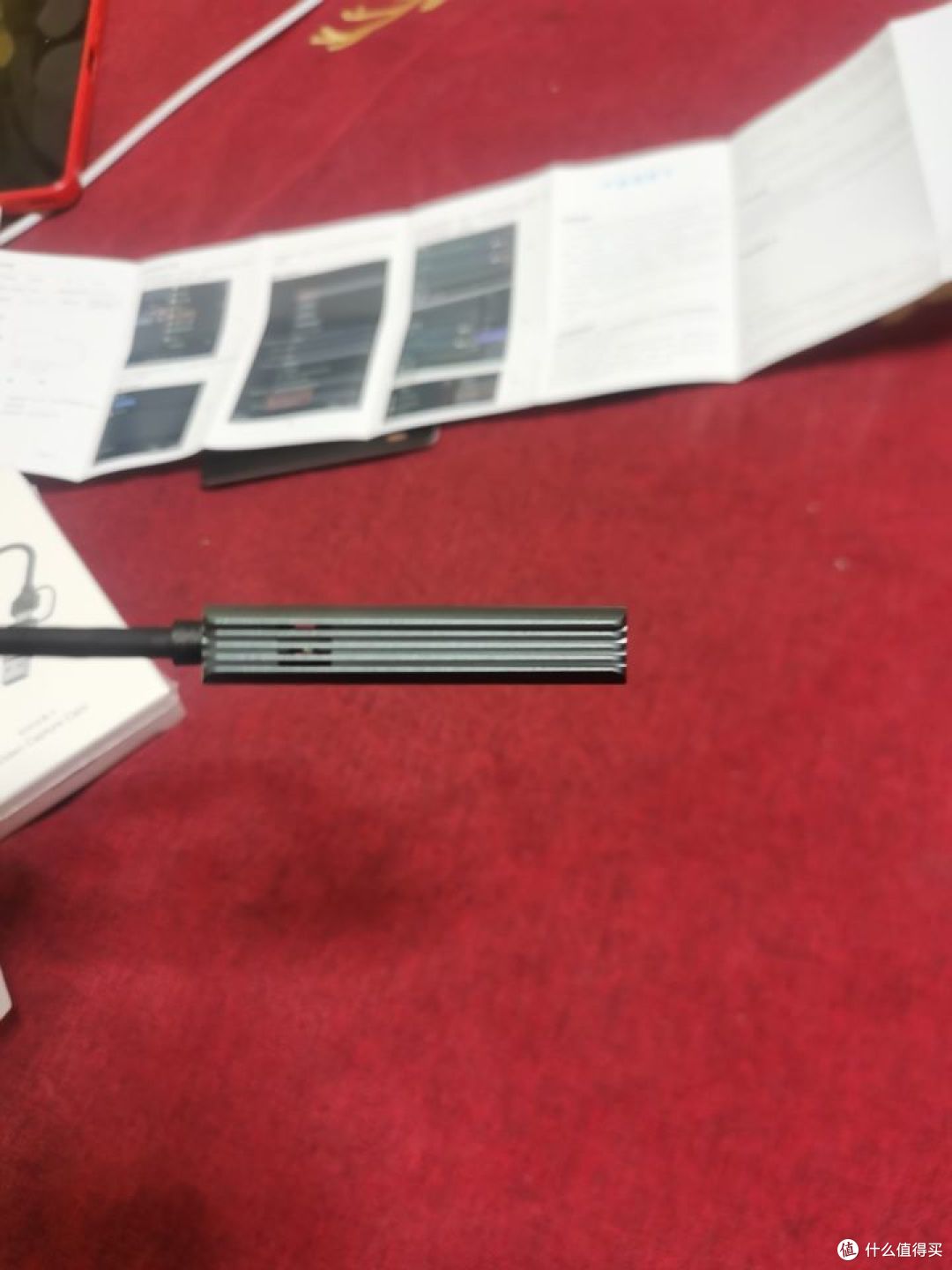

看这个铝壳有点风冷的意思了，但是这东西发热真的不大，长时间录屏也没有什么发热甚至摸上去连温热都算不上。其实表现完全归功于MS2130的单芯片方案，和具体的厂家型号没啥太大关系了已经,区别是海备思的带指示灯，晚上看会有光，然后海备思卖95原生是TYPEC接口，更适合战未来，而宏旗正常版USB3.0 TYPEA采集卡券后69包邮，原生TYPEC的券后79，应该都没有指示灯。

所有的采集卡基本上拆出来都会和这张图差不多，体积自然不会太大

相比过去的方案可以说是提升明显，你看这个芯片规模，功耗什么的不用说了就成本都能吊打过去的方案，原先要采集1080p以上的采集卡要用高价的FPGA和DSP，现在这东西很明显就不是一个次元的东西

这东西看商品介绍需求原来是直播行业，难怪了

正常来说从B2C的角度来讲现代PC用户软件录屏已经相当成熟了完全没有上采集卡的必要，无非是录像效果好的视频体积大，压缩体积小的视频系统资源占用高。

这里说明一下，垃圾佬的ZJY GHOST WIN7并没有需要安装驱动

这个东西现在有这个价格和这个水平真的得感谢国产方案如此NB，其实现在来看除非是一些不支持硬件编码器的老机型不能内录必须外录，对于个人用户采集卡其实需求很小，市场上虚标假卡遍地都是，国产能发力在做这种已经夕阳的行业还能把成本压下来实属不易，给我感觉确实比较震撼。就好像现在突然国内有厂商能做出无论性能还是可靠性甚至性价比都比国外牌子更好的机械硬盘，而且在不卖SMR的情况下还能有国产闪存出世一般无论质量还是性能都能吊打外国品牌有直接就能压低市场价逼对面玩不起掀棋盘玩制裁的能力，就是大概这种感觉。

当然对于直播和监控应用来说国产方案介入也绝对是好事，物美价廉批量生产人手一个这才是真正的国产，而不是生产研发端去借情怀职场APU员工白嫖不给钱然后消费端造出又贵又难用的答辩强迫用户玩情怀支持国产，这种操作只会让用户失去对国产的信心，这么一条路走到黑这种所谓国产不要也罢。支持国产也要务实，如果国产带给我们的是更强的产品更便宜的价格更好的体验我们自然要支持，但是如果国产是为了国产而国产玩情怀道德绑架强行让你不支持也得支持不支持就是买办还攻击其他正经在为用户考虑用心做产品的国产那这种国产还是趁早被扫进历史垃圾堆更好。

就这样，谢谢朋友们！
