钱都花在光效上的感觉！送给老婆的RGB全家桶PC，再秀下桌面

创作立场声明：本熊为一个数码产品和硬件产品的爱好者，非专业人士，若文中出现错误，请您指出，但也请您理解，同时欢迎探讨交流。

之前小熊刚刚弄好自己的新桌面 ，感兴趣的话可以看看这篇文章：

桌上神器 篇五：不断折腾，分享桌面4.5版以及数码好物，3屏如何放置才最优？想攒一台电竞主机、家用主机、酷炫主机无从下手？想省钱又怕性能不达标？值得买帮你打造定制化DIY装机工具，自助全网比价装机，提供最适合的搭配方案，解决各种攒机场景下难题。>快快使用戳这里pj247| 赞48 评论72 收藏260查看详情

为了家庭和谐给老婆也买张新电脑桌，以及攒了台新电脑 。女生喜欢粉色和白色的东东，如果一台粉色的主机出现在家里，我确实很别扭，所以选择最后选择白色机箱。其它硬件没有再追求白色，主板和CPU都是走性价比路线的产品，显卡和SSD也没有买新，钱主要都花在了极致RGB光效的产品上：水冷、风扇和内存上。另外在外设上也入了新的键盘和鼠标。

▼

首先看看主机吧：

▼

▼

▼

▼

标 ▼

硬件选择以及装机过程

主机配置如下，选择了很多TT家的产品，也可以说是TT全家桶的PC。

CPU：AMD 锐龙5 3600 处理器

主板：微星(MSI)MAG B550M BAZOOKA火箭炮

内存：Tt （ToughRam ）RGB DDR4 3200 16G 8G*2

SSD：WD BLACK SN750 NVMESSD 1TB

显卡：索泰(ZOTAC)RTX2070super至尊PLUS OC V2显卡

机箱：Tt（Thermaltake）挑战者H6 白色

电源：Tt（Thermaltake）额定650W GT 650W

散热：Tt（Thermaltake）Floe DX RGB 240 一体式水冷

风扇：Tt（Thermaltake）Riing Quad 12 LED RGB

CPU&主板&内存&SSD

CPU方面选择R5 3600，毕竟5600X现在有点贵，而且还不好买到。在B450时期，微星的迫击炮成为了电商爆款，性价比超高。到了B550时，迫击炮的地位被抬高了，而其小弟火箭炮貌似接替了迫击炮，成为B550主板中性价比的代表。

微星(MSI)MAGB550MBAZOOKA火箭炮电脑主板支持5600X/5800X/3700X/3600XCPU（AMDB550/SocketAM4）729元京东去购买

▼

BAZOOKA是MATX的标准板型，即尺寸为24.4 cm x 24.4 cm，没有任何缩水。外观上采用灰黑配色，近期的微星主流主板都是这个样子。

▼

主板采用大块的铝制散热片来辅助VRM散热，上面有MSI的LOGO，但SOC部分没散热，另外CPU的供电接口为8pin。

▼

背板I/O部分没有采用一体化挡板，依旧为传统的形式。USB部分包括4个USB 3.2 Gen 1（Type A）和2个USB 2.0 ，没有 Gen 2或者Type C接口；视频为有1个DP接口（最大支持 4096x2160 @60Hz）、1个HDMI接口（最大支持4096x2160 @24Hz）；音频为3个3.5mm接口，声卡芯片为ALC892；1个千兆网口，芯片为RTL8111HN；保留1个PS/2接口，另外还有一个Flash BIOS按钮。

▼

只有一条PCIe 4.0 x16全尺寸插槽，设计了钢铁装甲，防止过重显卡坠坏卡槽，另外还有2个PCIe 3.0 x1 槽。

▼

M.2接口提供了两个，靠近CPU插槽是直连的通道，最高支持PCIe4.0X4模式，也兼容SATA模式和PCIe 3.0模式，支持SSD规格为2242/ 2260/ 2280，并自带M.2 SSD散热片(微星叫它冰霜铠甲)；第二个M.2接口为芯片组提供，只能支持PCIe3.0X4，也不兼容SATA模式，支持SSD规格和第一个一样。

▼

存储方面，只有4个SATA接口，基本够用，还有1个Type C接口，规格为USB 3.2 Gen1（5Gbps），IC为ASM1464，负责中继和加强供电，而ASM1543则是用来解决Type C正反拔插的问题。

▼

简单拆解下，注意PCH散热片和芯片组之间采用是硅脂而不是导热软垫。

▼

主控PWM是RT8894J，最大支持4相CPU核心供电和2相SOC供电，这张BAZOOKA把PWM用尽了。Mosfet供电部上下桥设计，上桥Mos为安森美4C029，最大电流46A；下桥Mos为4C024，最大电流78A，由于RT8894J内只整合了3个mosfet驱动器，所以还可以看到3个4P=7C的芯片，应该就是驱动芯片，总得来说供电对得起价格。

▼

4条DIMM插槽，支持单条32GB容量，最高支持128GB容量的DDR4内存。频率最高可以支持4400+ MHz，一相供电。另外24pin上方还有一个EZ Debug LED灯，4个灯分别代表了BOOT、VGA、DRAM、CPU，来帮助判断问题出现的部位。

▼

B550芯片组相对于X570不同的地方就是与锐龙处理器之间的通道仍然维持在PCIe 3.0，但一般应用性能影响并不会特别明显，成本则明显降了下来。另外底部还能看到1个5V三针的RGB接针，其实BAZOOKA在主板的上下边个有1个12V四针、1个5V三针的RGB接针，虽然主板本身无RGB元素，扩展性能还是有的。RGB接针旁边是LED的控制开关，除了通过bios或者软件，也可以用它来开闭RGB灯效。

内存选择了ToughRam RGB DDR4 320016GB(8Gx2)，很喜欢它的外观造型。

Tt（Thermaltake）ToughRamRGBDDR4320016GB(8Gx2)套装台式机内存灯条（电竞/软件控制/联动主板）699元京东去购买

▼

马甲大部分为铝合金散热片,拉丝处理，另外内存高度为48mm，如果安装风冷散热器还是需要注意下兼容性。

▼

内存顶部为乳白色的亚克力导光条，上面有LOGO，侧面有ToughRam的标识，内部则有10颗高流明LED灯。

▼

特色的地方是有2两道切口（对应TT的LOGO？)，在缺口上又作了镀铬的高光金属条，增强了质感。

▼

看媒体评测采用是海力士A-die颗粒，10层电路板，内存时序为16-18-18-36，电压1.35v。

▼

还闲置一个WD BLACK SN750 NVMESSD 1TB，就用上了，也没有新购。

一体水冷&风扇

一台主机的颜值，除了机箱，散热器以及风扇也非常重要的。所以在这方面一改主板&CPU的性价比路线，开始追求高端。水冷选择TT自家的高端FLOE DX 240水冷，也是一款追求极致光效的产品，除了自家的光效系统还打通了雷蛇以及亚马逊两家的系统联动。 当然由asetek代工的水冷，散热性能也是有保障的。

Tt（Thermaltake）FloeDXRGB240一体式水冷CPU散热器（多平台/RGB冷头/软体/DuoRGB风扇/240冷排）1199元京东去购买

▼

散热器本体，风扇以及各种附近一览。支持平台包括intel115X/1200/1366/2011/2066；AMD AM4/AM3/AM2/FM。

▼

240规格的冷排；冷头正面有TT的LOGO。

▼

冷排散热鳍片特写。

▼

冷头底部采用了纯铜铣底，并且有预涂膜好的硅脂，水泵供电采用3pin的DC风扇接口，灯光接线比较特别，是一个类似于USB2接口的9pin接口，而搭配的风扇也是这种接口，只能通过自家的控制器来控制。

▼

自带了两把RiingDuo 12 RGB风扇，双导光圈设计，内置了18颗ARG灯珠，性能参数方面：转速500~1500RPM；最大风量为42.45CFM，噪音值19~23.9dba。

▼

风扇侧面也可以看到灯带。

为了搭配白色的机箱，再次加钱入手Riing Quad 12 LED RGB风扇，该风扇使用了和FLOE DX一样的灯效系统。主打四圈ARGB灯效（风扇中心两圈，风扇边框两圈）。

Tt（Thermaltake）RiingQuad12LEDRGB机箱水冷风扇白色（12cm风扇*3/1680万色/四光圈/灯光编辑软体）899元京东去购买

▼

Riing Quad开箱配件一览，风扇外壳为白色，扇叶部分为半透明的乳白色，风扇四角还有橡胶缓冲垫（背面也有）。

▼

边框侧面也有灯效。

▼

风扇采用了液压轴承，性能参数：最大转速500~1500RPM；最大风量为40.9CFM，噪音值19.8~25.2dba。

▼

TT家灯效控制器被叫做数位灯光效果控制盒，刚才介绍的FLOE DX也有一个（稍有点不一样）。控制器的两侧是设备接口，供五个设备接口，使用大D口供电，通过USB线连接主板，再通过软件控制。另外盒子背面还有一个拨码开关，用来设定控制器的编码，最多可以支持16个控制盒编号，就是16X5=80个RGB设备。。

▼

把Riing Quad当作进风风扇无疑有点可惜了，所以把其中2颗安装到冷排上。

电源

电源选择了TT GT 650W电源，采用了主动式PFC+LLC谐振+DC to DC的设计，5年质保。

Tt（Thermaltake）额定650WGT650W台式机电脑主机机箱电源（80PLUS金牌/全模组/全日系电容/静音风扇）599元京东去购买

▼

电源的包装很有新意，是一个塑料收纳盒，还可以用来放工具，非常实用，不过要注意的是，电源插座没有被放到盒子里，用一个无纺布小袋子装着，收到货是要注意下是否缺少。

▼

GT 650W通过了80plus的金牌认证，背面铭牌标准了为单路12V实际，12v功率到达了648w，基本上到达了额定的功率。

▼

机身体积为140×150×86mm，兼容性强，散热部分采用了一个7叶的12厘米静音风扇，具备智能温控功能；侧面还有贴纸，标注电源的型号，上面还有辅助进气的格栅；模组接口有1个CPU接口和2个PCIE接口（红色）；出风面的电源开关也被制作成了红色，非常醒目。

▼

模组线材采用的是扁平线缆，一共7根：1根20+4的主板电源，1根2组4+4的cpu12V供电，2根4组6+2PCIE接口（红色），2根6组sata接口，以及1根3组大D接口

机箱

RGB还是和白机箱更配，恰巧这个机箱也不贵。

Tt（Thermaltake）挑战者H6白色机箱电脑主机（ARGB炫彩灯条/双侧磁吸开门/玻璃侧透/支持360水冷/E-ATX）399元京东去购买

▼

机箱尺寸为466X233X493mm，9Kg重；机箱顶部采用磁吸式的防尘网，可以安装360或者280规模冷排或者同等规模的风扇；机箱底部为可抽拉的防尘网；机箱后部有7条pci扩展槽，标准的中塔机箱，可以安装1个120mm或140mm的风扇，或者相同规模的冷排。

▼

H6采用了双开门的设计，一侧是玻璃侧板，一侧是钢板。

▼

侧板开合采用是合页结构，抬起就可以取下侧板，方便装机，侧板采用磁吸的方式与机箱固；玻璃侧板有一个金属把手，钢质侧板为布提手；前面板两侧是通风口，中间还有条形的通风散热口，并且带有RGB光效。

▼

IO接口设计在机箱的顶部右侧，包括开关、重启、1个USB3.0+2个USB2.0接口、音频接口以及1个灯效切换按键。

▼

前面板为塑料材质，常规的卡扣固定，需要用点暴力拆卸。灯带供电以及控制使用触点连接，这样拆卸不用怕扯断线材。

▼

机箱内部标配了一个显卡支架，毕竟现在RTX30系列很多都是3风扇+3槽厚，都是非常沉的东东，有一个支撑点还是很有必要的。兼容性方面：散热器最高180mm，显卡最长400mm（前面不能放冷排和安装硬盘笼）。

▼

把水冷自带的RiingDuo 12风扇放到前面，作为进风风扇。

▼

再把主板平台以及散热器、风扇装到机箱内。

▼

机箱靠前的位置有7个挡板，可以安装7个悬挂式的硬盘架，当然这种硬盘架作为选购件需要单独购买。我这里把其中一个挡板取下，作为了走线孔。

显卡

最近小熊搞到了RTX3080 ，所以之前的RTX2070S就按到了这台主机上，请喷子们看清楚这点哦！

索泰(ZOTAC)RTX2070super至尊PLUSOCV2显卡/N卡/台式机/游戏/电竞/网课/高效办公/独立显卡/8G显存4099元京东去购买

▼

显卡的具体型号为索泰RTX2070super至尊PLUS OC V2显卡，正面采用了铝合金材质设计，表面有喷砂处理，触感细腻，虽然风扇面没有任何RGB元素，但质感也是不错的。

▼

3风扇散热设计，风扇扇叶11片，上面有隆起条纹，据厂家说这种设计有助于增加风量和保持静音。另外低温时也会停转。

▼

显卡厚度也超过了标准的2槽，大概在2.5槽左右，双8Pin，侧面索泰的LOGO有RGB灯效。

▼

显卡背板延伸到前面来保护前面的热管，当然这部分也作了开口，保证散热通道顺畅。

▼

IO部分有3个DP和1个HDMI，另外type-C接口也没被删减。

▼

显卡背板是金属材质的，有镂空设计，来辅助散热。另外2070S也是RTX20系列支持SLI的最低型号，到了RTX30却成了3090独享！

▼

显卡背板有2个大开孔，其实是用来安装背面风扇，这个小风扇还是RGB，额定输入12V 0.03A，但不可调速，也不会低温自停。需要注意显卡只送了一个风扇，小熊为了主机内部的效果更完美，所以又入了一个。

▼

显卡也用了一段时间，正好拆下换点硅脂，可以看到采用了5根8mm热管，其中4根热管完全贯穿了鳍片，有1根成U型加强核心部分的散热，全部镀镍处理，与核心接触的为纯铜底座。

▼

PCB上面还有一个合金压铸板来辅助mosfet的散热。

▼

GPU采用图灵架构的TU104-410核心，显存采用美光的GDDR6颗粒；明显是超公版PCB设计，供电部分采用了12+2的供电方案，每相搭配1颗铁素体电感，2颗固态电容以及一颗DrMOS（型号为安森美DJ41FK）；2颗uP9512的PWM控制器（一颗uP9512最大支持独立8个PWM通道），部分供电可能采用了倍相方式，因为背面还发现一颗倍相器，当然即使这样也是名副其实的堆料了。

▼

显卡装入

▼

上图可以看到直插显卡前部还是有点下垂，安装好显卡支架就完全解决了这个问题。

▼

机箱背面空间为1.5mm，不算很大的空间，但也能满足一般情况下的走线；内壁上有2个2.5寸的硬盘架，下面有一个3.5英寸的硬盘笼，支持拆卸，笼只有一个硬盘架，但上层可以直接用螺丝固定安装另一个3.5寸硬盘。

▼

合上前面板，主机就装好了。

▼

由于采用是MATX主板，在ATX的电源仓上部还是显的有点难看，本来相入手这款机箱的显卡竖装配件，但是有点贵，最后作罢。

▼

最后把儿子一个不经常玩的玩具车放到电源仓上部，不花一分钱的解决了这个问题 。

RGB效果

▼

▼

放在前面的RiingDuo风扇，后面和侧面的光效也不错。

▼

当然更为惊艳是4个光环的Riing Quad

▼

ToughRam内存在这些风扇光效下亮度显得弱一些，有点安静。

▼

RTX2070super至尊背面的小风扇光效像燃气灶。

▼

以上都是默认的灯效，更多玩法还要靠TT的软件来实现，首先来看一下NeonMaker。首先要对选择控制盒连接的设备，RGB设备的总数是6个，所以需要用2个控制盒。

▼

NEON MAKER软件可以控制每一颗灯珠的光效。左侧范本工具栏有一些灯光预设效果，可以直接拿来使用；下面的功能键是旋转特效；最底下是时间轴，可以编辑多种不同的光效然后依次展示（放完循环到第一种特效），玩法是相当的丰富；右侧顶部是语言的选择，下面有RGB颜色可以选取。

▼

RiingQuad风扇是有4圈共54颗灯珠的，都可以进行单独的设置。

▼

当然一个圈的灯珠也可以选择不同的颜色，倒是要注意这样风扇就有方向性，后面安装的这颗风扇和软件示意图相差了180%，倒过来就正好吻合了！

▼

冷头只有一圈共6个灯珠可以设置；RiingDuo是2圈共18颗灯珠，由于只能看到背面和侧面，这里就不具体展示了。

NeonMaker软件其实一个高阶的灯光编辑系统，而TT RGB PLUS软件则是一个直接可以上手使用的软件，前者是进阶，而后者是基础。而且必须得安装TT RGB PLUS才能调整风扇的转速。

▼

安装好软件后需要选择每个控制器接口的产品型号，，如果误选该接口的操作页面不会有任何信息并会发出提示。光效控制上相比NeonMaker有更多预设，能单独调节每圈的预设光效，以及灯珠的颜色，但没有旋转和时间轴的功能，基本上就是让你使用官方编辑完成的光效。当然也可以在从Neon Maker编辑好的光效，然后直接导入预设，两者相辅相成！

▼

可以根据风扇PWM调节转速，有静音和效率两种模式，并能调节中间状态程度，不过不能自定义PWM曲线。

▼

由视频转的动图，效果不太好 ，后面我会再作一个短视频来介绍。

▼

H6的前面板有条形RGB

▼

RGB看够了觉得闹？可以换成白光，让心情静一静

▼

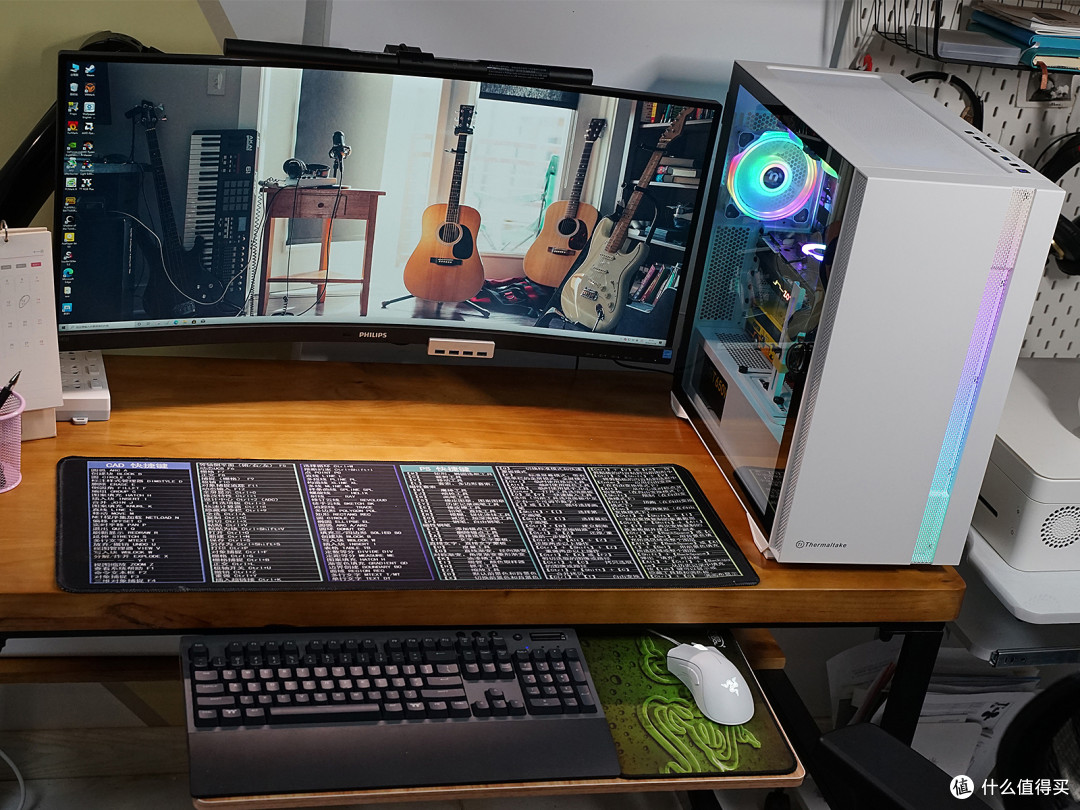

桌面环境展示

▼

电脑桌尺寸为120*60*75mm，5cm板厚实木，另外又配了一个第三方的65cm长可调节的键盘托架。感兴趣可以搜索下关键字。

▼

显示器是飞利浦345B1C，使用第三方的气动支架固定，上面加了明基的ScreenBar挂灯。

▼

白光模式下的桌面。

▼

外设方面：双十一入手雷蛇蝰蛇标准版 ，白色的89块（黑的才69 ）

雷蛇(Razer)蝰蛇标准版鼠标有线鼠标游戏鼠标人体工程学电竞白色6400DPI109元京东去购买

▼

键盘新入了一把飞行家G521，具有三种连接模式（2.4G/蓝牙/有线），选择了TTC红轴，毕竟现在樱桃的专利到期厚，各种自主轴体的手感都不错，也不必加钱非樱桃轴体不可。提供了青茶红三种轴体可选，最终选择红轴。此外这把键盘是无光的，我觉得主机里的RGB以及可以玩1年了，键盘就不必带光了吧！

TT（Thermaltake）G521无线2.4G蓝牙有线多模电竞机械键盘（TTC红轴/三模/PBT键帽/手托/游戏/办公键盘）399元京东去购买

▼

除了键盘主体，配件包括1个拔键器，1个2.4G接收器，1根USB 连接线，以及两节5号电池，键盘无光，续航时间应还是可以的。

▼

G521一大特点是自带手托设计，使用更加舒适，但是手托部分不可拆卸确实不够灵活。这样加上手托，整个键盘的尺寸为442×220×40mm，标准的108键设计，除了游戏也方便办公，下沉式设计并内置钢板使得造型上比较传统，上盖表面是磨砂处理的。

▼

从左到右的三个键分别为蓝牙模式、2.4G模式和游戏模式(推拉式,拨过去为红色),前两个键自带背景灯，蓝牙模式按键背景灯为蓝色，2.4G模式按键背景灯为白色（会熄灭）；右侧还有一个静音按钮，以及一个音量调节轮，方便多媒体应用。下面是三个指示灯，分别为Numlk、capslk和电池电量指示灯（亮起来的时候就说明电量不足了）

▼

侧面按键长按为开关机，短按用来查看电量和当前的连接模式；背面的USB连接口为type-C

▼

背面采用了类似格栅式的纹理设计，有5个防滑垫设计，中间有电源铭牌，后面两侧有2个可以打开的支撑脚来调整键盘的倾斜角度。

▼

背面电池仓也可以收纳2.4G接收器，防止丢失。

▼

打开的支撑脚后。

▼

帽材质是PBT，非双料注塑工艺，而是镭雕的字符，TTC红轴官方的参数为：触发压力克数为45±15GF，触发行程为2±0.5毫米，总行程为4毫米，按压寿命为6000W次。个人觉得与樱桃红轴区别不大，大键（SPACE、ENTER、SHIFT）采用是卫星轴设计，空格键还是有一些肉感，但也比平衡杆静音，也不需要后续的维护。

▼

和老婆一起玩游戏能不能促进一下感情？

▼

显然是不能的！请勿轻易尝试！

▼

电脑椅为享耀家X5，让老婆很满意的一把椅子，后面我也会为它单独写篇文章。

【享耀家X5】新电竞人体工学椅家用电脑椅办公椅职员椅老板椅电竞椅升降转椅网椅黑白3399元京东去购买

主机性能

CPU性能

▼

R5 3600采用7nm工艺，6核12线程设计，L3缓存32MB，基础频率3.6GHz，最大睿频4.2GHz，TDP65W。B550开着PBO，全核也接近4.1GHz，也就没再手动超频（最多就4.2~4.3GHz，意义不大）

▼

默认状态下的常规跑分，3600基本已经是intel8代和9代i7的水平了。

显卡性能

▼

RTX2070super至尊的基础频率1605MHz，加速频率1830MHz，比公版高了60MHz。3Dmark测试时，显卡的最高频率可以到达2025Mhz；实际游戏中测试到的频率在1950~1980MHz左右,波动非常小。

▼

3DMark Fire Strike Extreme、Time Spy成绩。

▼由于使用的3440*1440（21:9)分辨率的带鱼屏。相对比普通2K的2560*1440分辨率显示器，提供了更更宽的视野，玩RTS游戏显得气势上更加宏大；玩FPS游戏也很有电影感。

分辨率从2560X1440增加到3440X1440分辨率帧数会下降大约1~2成，不过相比从标准2k增加到4k的帧数下降3~4成，对显卡的负担还是会小一点，

▼

全面战争：三国，极高画质下标准2k分辨率达到接近60fps，3440X1440分辨率降到46fps，好在不是FPS游戏。

▼

刺客信条：奥德赛对显卡要求较高，极高画质下2k分辨率可以到达52fps，3440X1440分辨率降到47fps，勉强流畅，要想更流些可以降一档画质。

▼

RTX系列显卡的一大优势就是支持光线追踪”技术，古墓丽影：暗影在3440X1440分辨率&最高预设下，光追开到高打开DLSS，帧数为48fps，也是基本流畅。

▼

DX12的战争机器5，超高画质下，3440X1440分辨率平均帧数接近过70fps，非常本流畅。

▼

吃鸡无脑全部超高特效，3440X1440分辨率下室内和空旷野外在~100fps，树木或者复杂环境中降到~85+fps，稍微优化下设置就能让高刷新率显示器派上用场。

▼

使用furmark让显卡达到满载，满载75℃，频率为1710MHz，显卡功耗为215w（GPUZ)，使用小米智能插座测得整机的输入功率为340w，如果是玩游戏，CPU的负载会高些，不过也不会超过400w。

总结

TT坚持自家的光效系统很多年了，从上文也可以看到Floe DX和Riing Quad这种多光圈多灯珠的RGB设备，一般的主板软件确实无法完全展示它们的全部实力。当然这就得下载多款TT家的软件（官网下载速度还慢），要完全掌握也得花些时间，另外控制器的体积也较大，对于ATX机箱不算什么，但对于小型ITX机箱恐怕就没有太富裕的空间。但对于自家的性价比产品，如挑战者H6就是常规的ARGB接口，不必再增加设备就能和主板等通用设备连接。

微星的火箭炮没有迫击炮的2.5G网卡以及USB 3.2 Gen 2等接口，注定也是一款走量的产品，不过价格上的优势还是有的，再加上B550的PCIE 4.0以及未来对CPU支持上，也是性价比很高的一款产品，只是希望锐龙5000能早日降价，让我也早日用上最新一代锐龙CPU 。

这次显卡用了我换代下来的，没有新购，但在这里也分析下现在的显卡形势：虽然RTX30已经上市，不过还是不太好买到，隔壁的AMD那边估计情况也差不多，所以如果还想在今年玩上游戏，只要价格合适也可以考虑下RTX20显卡，可以关注下最近的促销消息或者二手市场。

这次攒机为了博媳妇一笑，多花了些银子在RGB设备上，这也算个性化的需要吧，如果不喜RGB当然可以选择更有性价比的产品。PC DIY的特点就是丰富多样，喜好什么就可以在什么方面多下功夫（qian）。
