图吧小白教程 篇十五:苹果笔记本电源维修换线教程
创作立场声明:还是THINKPAD好(IBM)
之前320元的苹果笔记本的后续吧
在这之前其实咱也修了个板子以及拆了不少板子练了练手,避免老不拿烙铁手法生疏。这部分内容会做成番外发到下一章节中
首先如果一直追咱更新的各位应该知道咱这个苹果本子拿到手里的时候花了不少周折连升级再换固态再装系统,来回来去乱七八糟的折腾了能有一两个月的时间,到了今天来看的话这个本子虽然大概已经能用了,加到了咱这机器基本可以说*级配置了
MacBook清灰换硅脂(A1342) MACBOOK换硬盘安装配置MAC系统 苹果笔记本升级内存教程
现在基本就是这样的情况,P8600+GT320M(实际上还是集显)
8G +TR200 240G(OS X LION)+西数黑320G(WIN7 64)
电池完好,网卡BCM43224 300M AGN双频
总之情况之前也交代过很清楚了,机器是正经苹果机器不假,但是年头很老,和X200一个年代,300块钱有点贵了好歹能玩得起。体验了一把什么叫苹果,顺便水了很多很多文章(划掉)然后对苹果大失所望感觉不过如此,仍然接着用咱的X200码字
苹果本子打字还是不如TP好用,键盘手感差点无所谓,没有指点杆是真的难受
不知道指点杆还需要大量码字做图文的人是多么可惜啊
总之这个电源比咱后来收的正经苹果电源轻了不少,同时磁吸的这个电源线也早就不行事了,上电就发烫,目测是磁吸的这一侧的电极接触不严,弹性失效。当时咱觉得既然有了正经的电源没必要再用假的了就没顾着修这个假的电源,毕竟好好用着能烫腿乃至烧糊电源口的电源咱可不敢用。不过如今内存也升级了本子也算是用起来了还是觉得有必要修一下这玩意的,有双电源的需求,然而40包邮的真苹果电源还是难求,所以修下这个对付用,顺带还可以拆机看看内部结构
首先这种大脑袋的电源设计咱就非常不喜欢,简直是电源界的流氓,一个电源插上了插座的对位基本就别想插东西了,哪怕是个普通的电源线
虽然苹果这个头子也可以甩八字线和普通电源一样延长使用,但是它这种电源直接加个插头就霸占插孔位的配置让人很难恭维
拆机还是习惯的上刀了
连用刀带螺丝刀好歹给它撬开了,一开始咱下螺丝刀的时候不敢太使劲,怕把元器件捅开,所以拆了有一阵子(没拍视频)
好在还算大致无损的拆开了
唯一的缺陷可能是螺丝刀刮到这个安规电容和散热片了
总之这个电源看着还行,虽然没有苹果原装的好但是对付用问题不大,没记错的话好像现在的苹果本子电源都有识别芯片的不是随便上一个多少V电源怼线上就行的,可能会拒充。事实上好像这玩意插上到通电确实有个识别的过程,所以自制笔记本移动电源可能需要排除微软苹果等品牌的这种靠卖电源维持生活的蔡鸡
其实苹果无论手机数据线也好电脑电源也好设计寿命都很短,还不如买个华强北的线装上用的时间长。然而本子的电源需要认证,这个在破解之前应该会被垄断好长一阵子。即使有能支持的产品也无疑会提高成本,所以这时候你可能需要背UPS逆变器出门
电源线与电源插座的连接
电源外壳内侧
电源另一侧
电源背面
上面有个IC比较令人在意
然而并没有看清写的是啥
估计是定制IC,负责通信以及电源的控制的
总之咱要做的就是换电源线,为此咱需要电烙铁
咱用的是936焊台,18年初纪念国产电磁炮上舰买的同款舷号的焊台,不贵几十块钱吧,能用,比烙铁好用。
没想到一年后电赛就考电磁炮,而且咱还能带人拿国二,这是咱意想不到的。也是道路自信的表现吧,让全国各地的学生们都参与进来,这是电磁爱好正规化的一大步。总之又想要获奖的来年可以找我们
总之咱需要给焊台开350度到450度左右给这个原装电源线的焊锡熔化然后把电源线取下来
拍照记录电源线的位置
一开始咱觉得苹果这个本子挺有意思的磁吸好玩还不分正反插,实际用起来却发现磁吸的电源插头还真不如就用物理的圆口插头好用呢,总爱掉,接触不良还发热严重,设计没有意义。难道苹果认为笔记本电脑的用户不会插电源插头吗
总之要把两条线对换上去,正负极不能错
新线要去线头,目测卖家可能拆机的时候图省事直接一刀切了,不然拆焊下来的线不应该有平头的

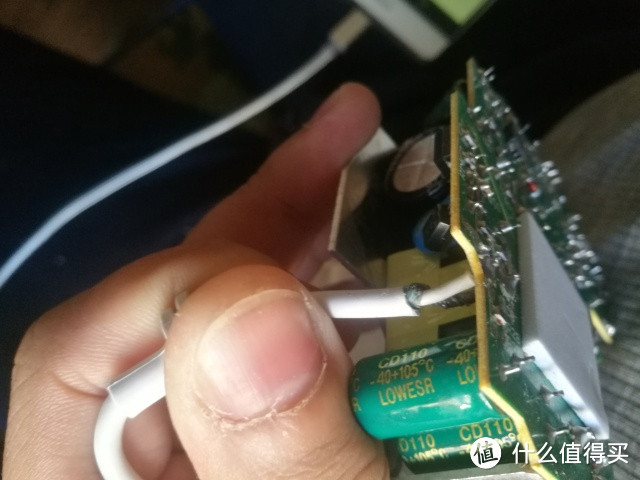

按原定位置装好,卸旧电源线的时候要注意保持焊盘通畅,这样新线好能通过焊盘插过去
简单的加点焊锡焊接确定牢固以及极性之后就可以准备测试了
还是按原位装好
电源上的两个耳朵也装好
其实这两个耳朵就是平时收纳用来缠线用的,看着挺有意思还以为能挂墙上实际上却很LOW
哪有电源走哪还挂墙的时候啊
因为 这电源原先是直接粘上的,所以咱要是不想再粘好的话就得想别的办法,比如用橡皮筋勒(lei)上或者用锤子砸紧
总之咱最终以防万一还是用万用表确定极性和正经的苹果笔记本电源一致之后才给机器上的电

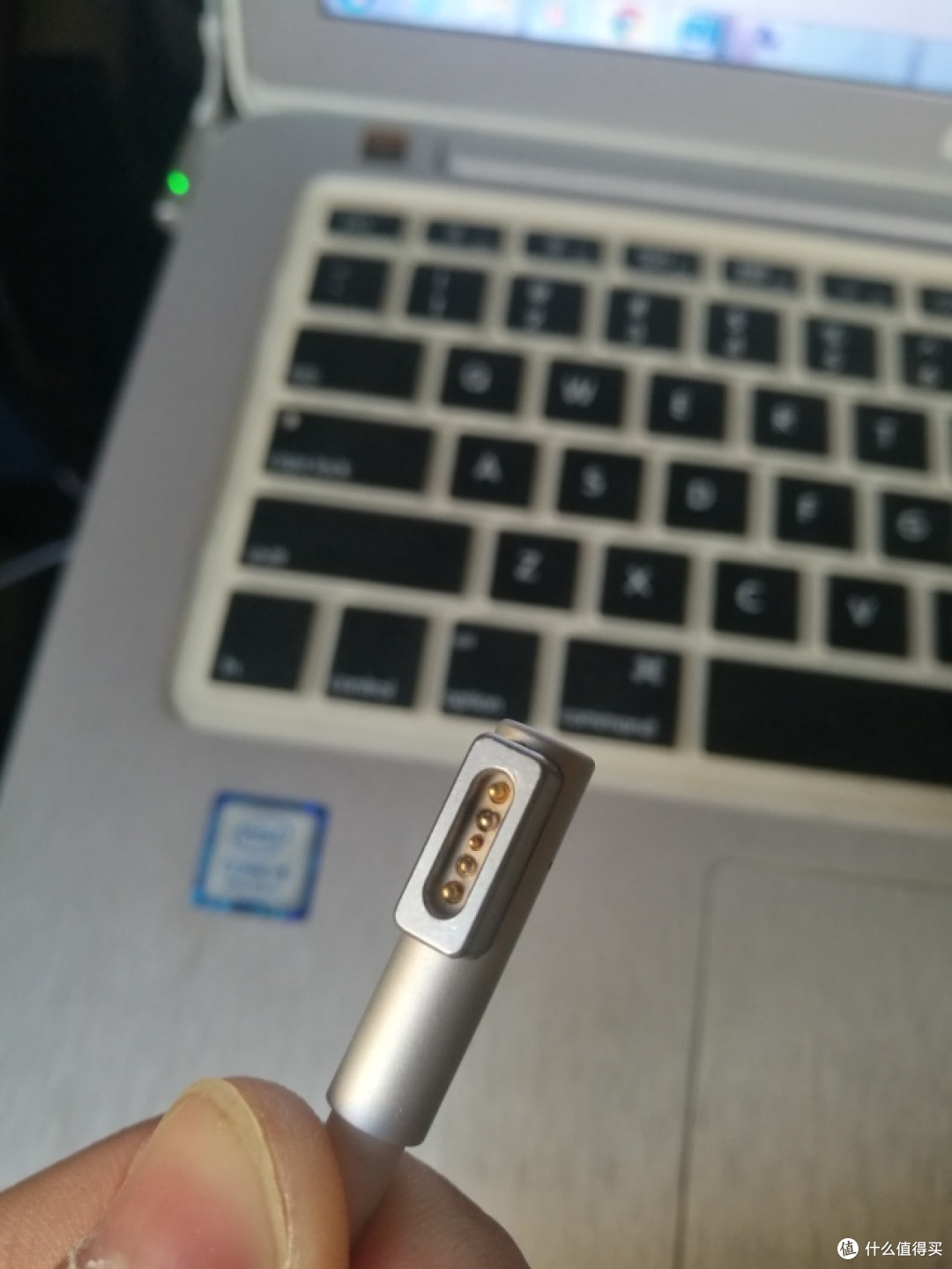

其实这个本子电源支持正反插的原理非常的简单,五个触点当中的四个触点外侧两个是负极,内侧两个是正极,仅此而已。
这种 磁吸的插头很容易被短路,因为正负极实在是离得太近了,咱在掐表量的时候都不慎短了一下,好在电源有保护并没有烧坏表针,电源插头损伤轻微
上电正常了,这个灯好像确实是和电源与笔记本通信有关的,笔记本在95以上电量的时候会拒充,电源插头亮绿灯
插头确实有点烧过的痕迹
不过还是比咱之前换下来的这个插头好得多了
这个看着两面的正极全都烧退火了,弹片完全失去了弹性,所以触点更加接触不良
所以这样的电源线也没啥价值了咱就扔了

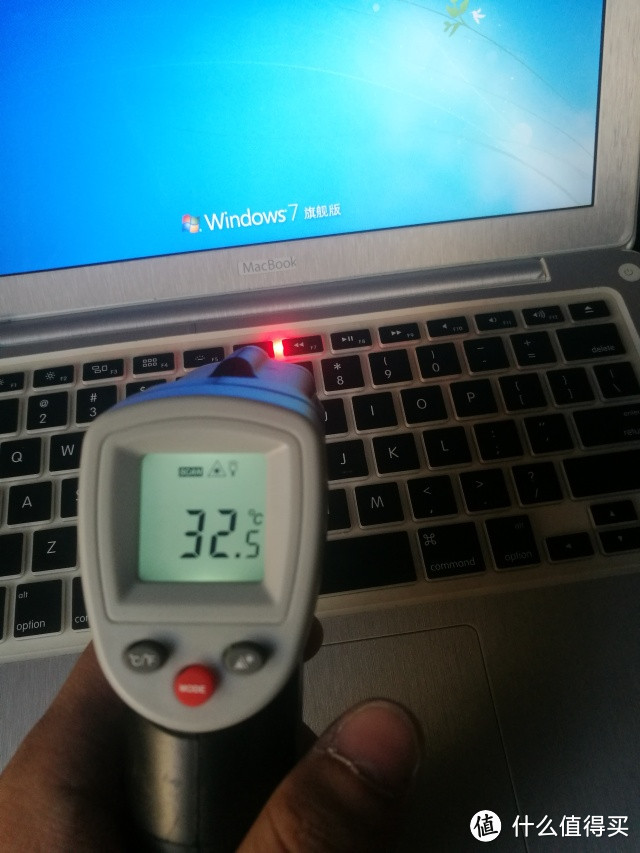

这次上机数分钟之后测试插头温度,没事了
比这机器正常待机的温度低,这样维修的目的就算是完成了
