图基卡基合体 4.9L小钢炮简单装机

公司今年小伙入职发了第一笔工资,想着要买电脑,价钱少&体积小,玩玩网游,学学P图,价格一套4500左右,本着图基和卡基混合精神,有了本次装机。

一、配置

处理器:R5 1400   相当于散片,580

主板:华擎x370 itx     680

内存:海盗船Ddr4 2400 8G单条  400

固态硬盘:三星860evo 256G  350

机箱:K49 加显卡转接线,299

电源:台达二手改装模组线400W的 200

显卡:技嘉1060 3g itx版本899

散热器:乔思伯HP400 mini  89

风扇:淘宝买的8010风扇2个,价格忽略

显示器:优派vx2915  999

二、装机流程



图基卡基合体 4.9L小钢炮简单装机

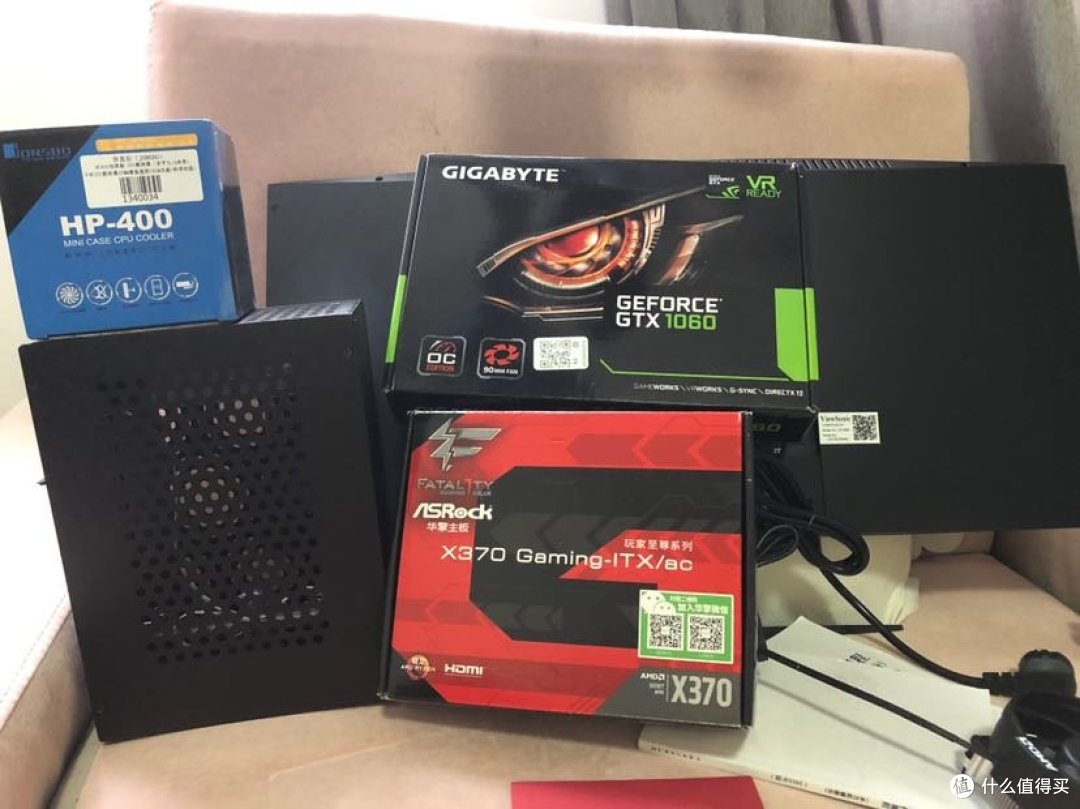

全家福


图基卡基合体 4.9L小钢炮简单装机

全家福,貌似有些没入镜。




图基卡基合体 4.9L小钢炮简单装机

机箱


图基卡基合体 4.9L小钢炮简单装机

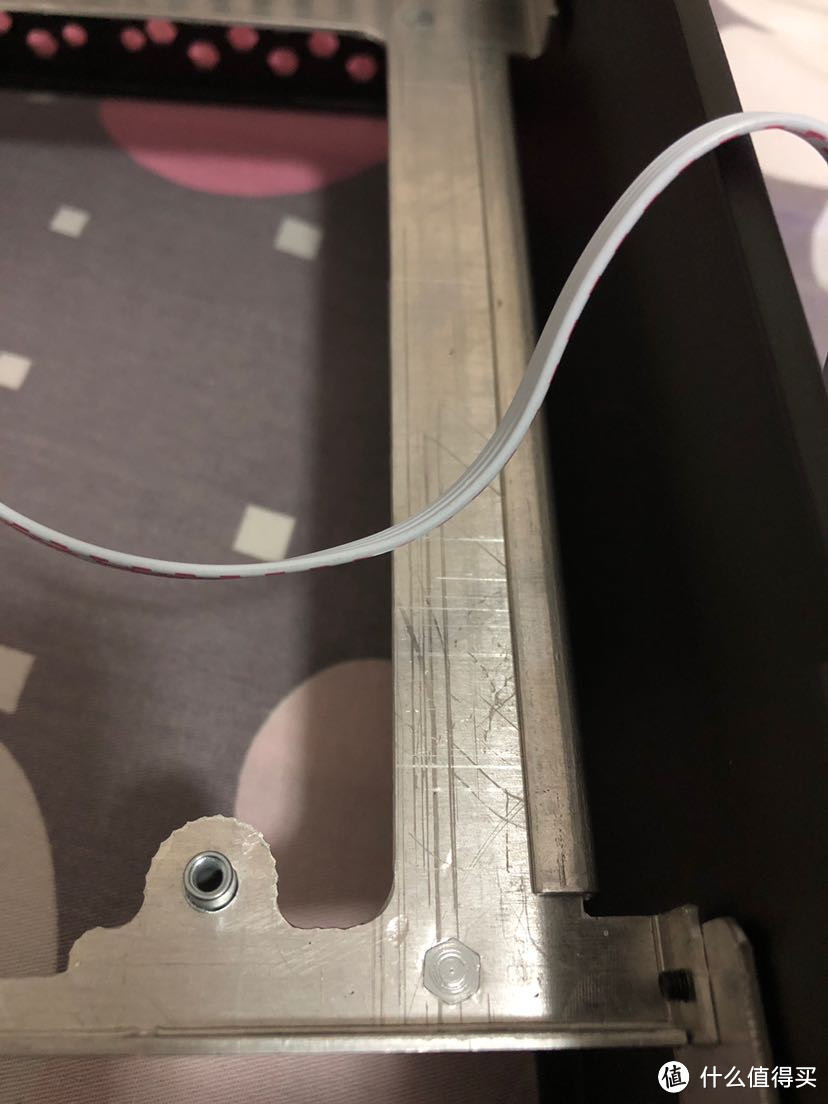

看着做工不行啊


图基卡基合体 4.9L小钢炮简单装机

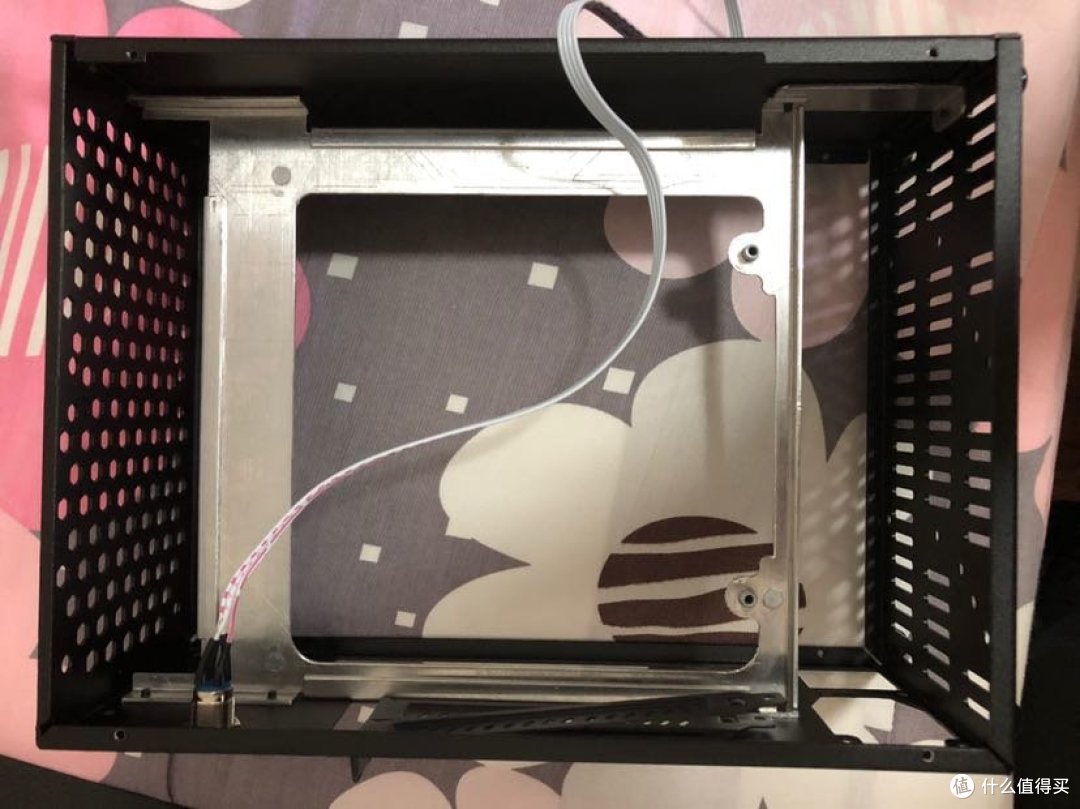

拆下几块面板。忘了把侧板拆掉。


图基卡基合体 4.9L小钢炮简单装机

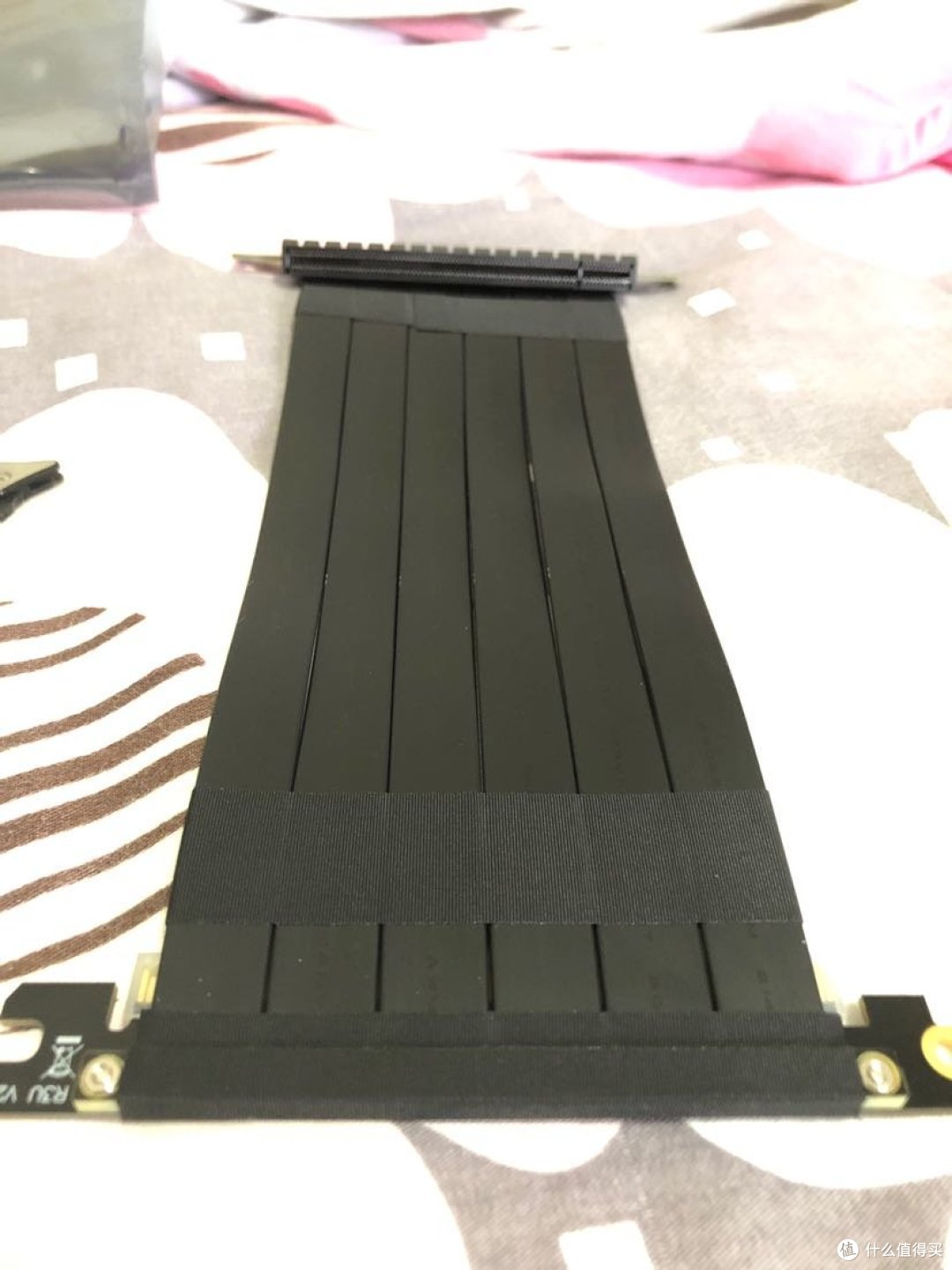

显卡转接线


图基卡基合体 4.9L小钢炮简单装机

显卡转接线做的还不错。




图基卡基合体 4.9L小钢炮简单装机

中间忘了拍照片,全部上好了才知道要拍,懒得拆了。

散热器用的是屌丝博hp400 mini,第一次用这么小得散热器图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

海盗船的内存条,买的时候没注意颜色。


图基卡基合体 4.9L小钢炮简单装机

合体后发现内存条得颜色还是和主板挺搭配的图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

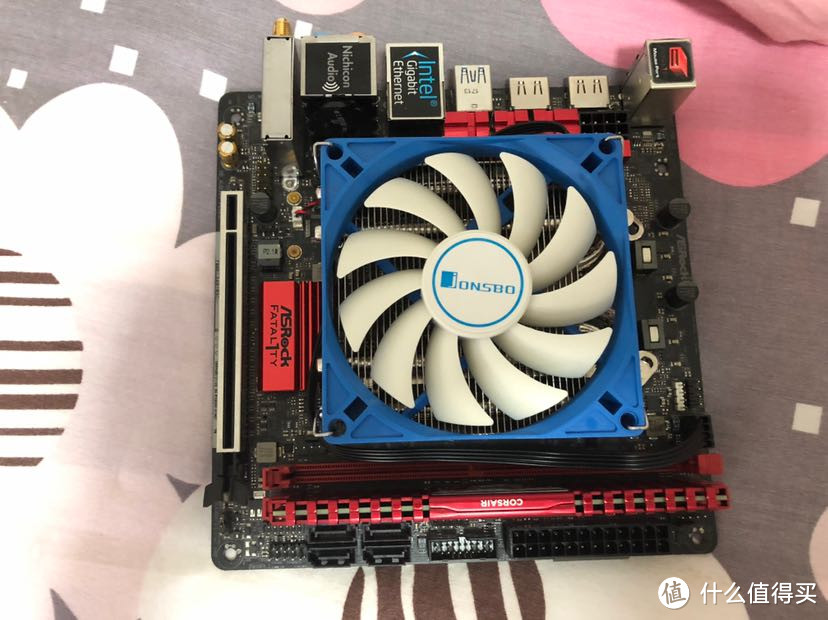

主板安装完成!


图基卡基合体 4.9L小钢炮简单装机

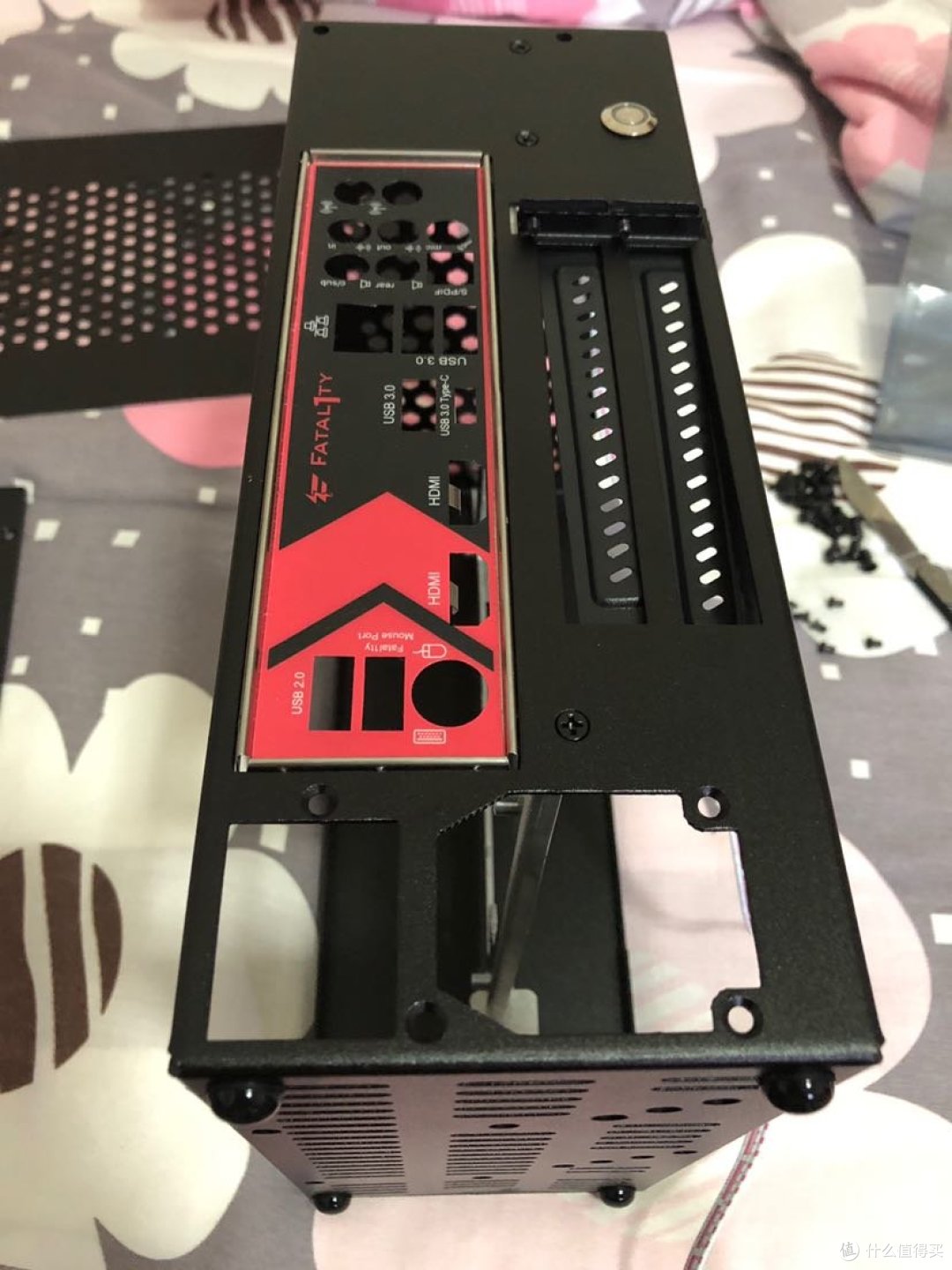

安装挡板。看着是不是有点不对劲?




图基卡基合体 4.9L小钢炮简单装机

放入机箱。可以看到散热器的高度刚刚好!


图基卡基合体 4.9L小钢炮简单装机

放入机箱正面。


图基卡基合体 4.9L小钢炮简单装机

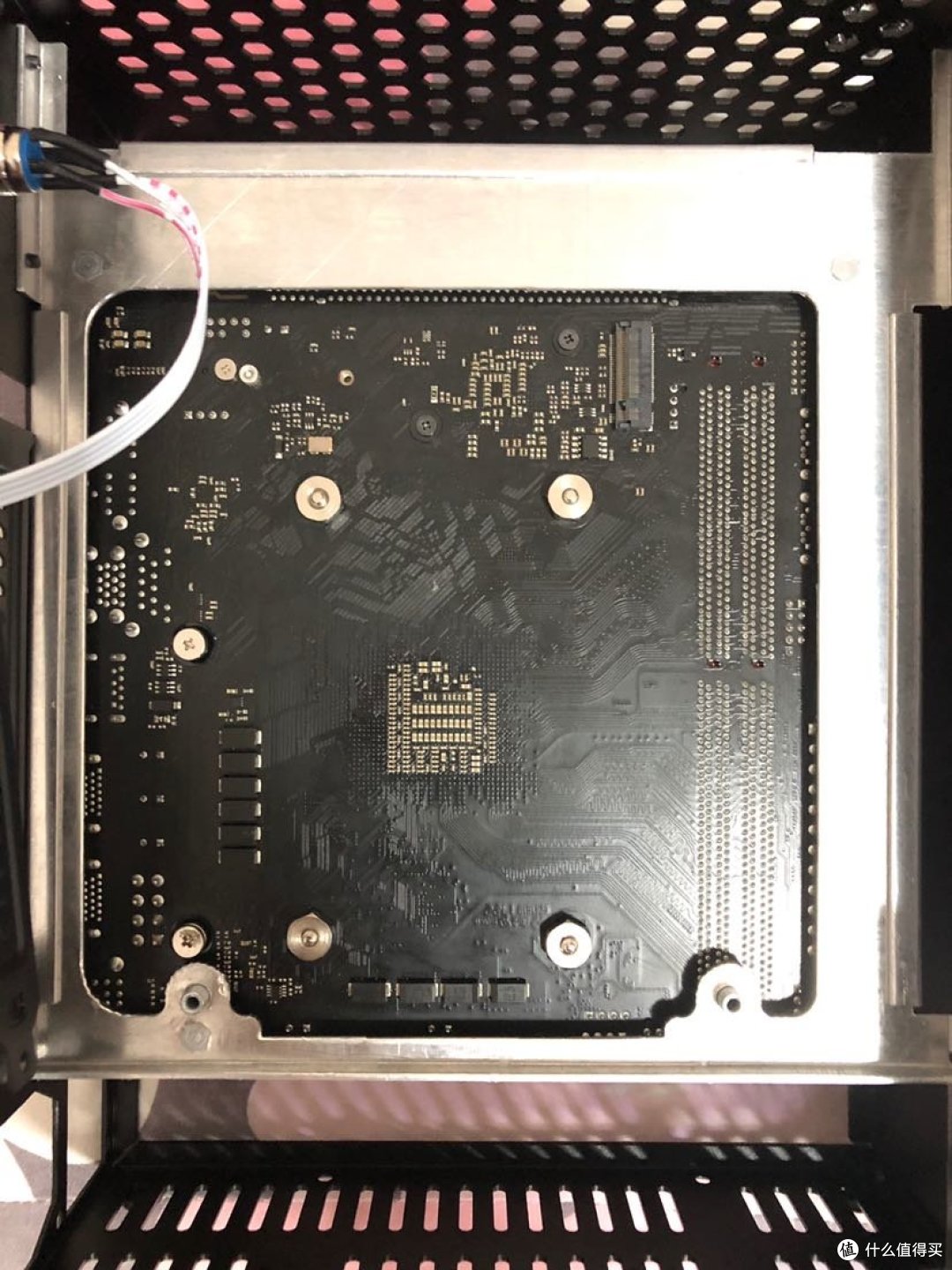

放入机箱后,背面。

这里赞一个!很多机箱放itx主板,都会挡住主板很多,导致安装散热器扣具或m2固态散热得时候会空间不足。图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

另外一个不足得地方:io口位置偏移了!怎么掰都掰不正!图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机还好设备都能正常插入。


图基卡基合体 4.9L小钢炮简单装机

二手电源。改了模组线和静音风扇,说是静音,实际运行有个较为轻微的尖锐声音在。




图基卡基合体 4.9L小钢炮简单装机

电源模组线,红色硅胶软线。


图基卡基合体 4.9L小钢炮简单装机

这就有个问题了:先接线还是先放电源?

先放电源的话,主板线插到电源上有点难度图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机

先放电源,查线也有点难度图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

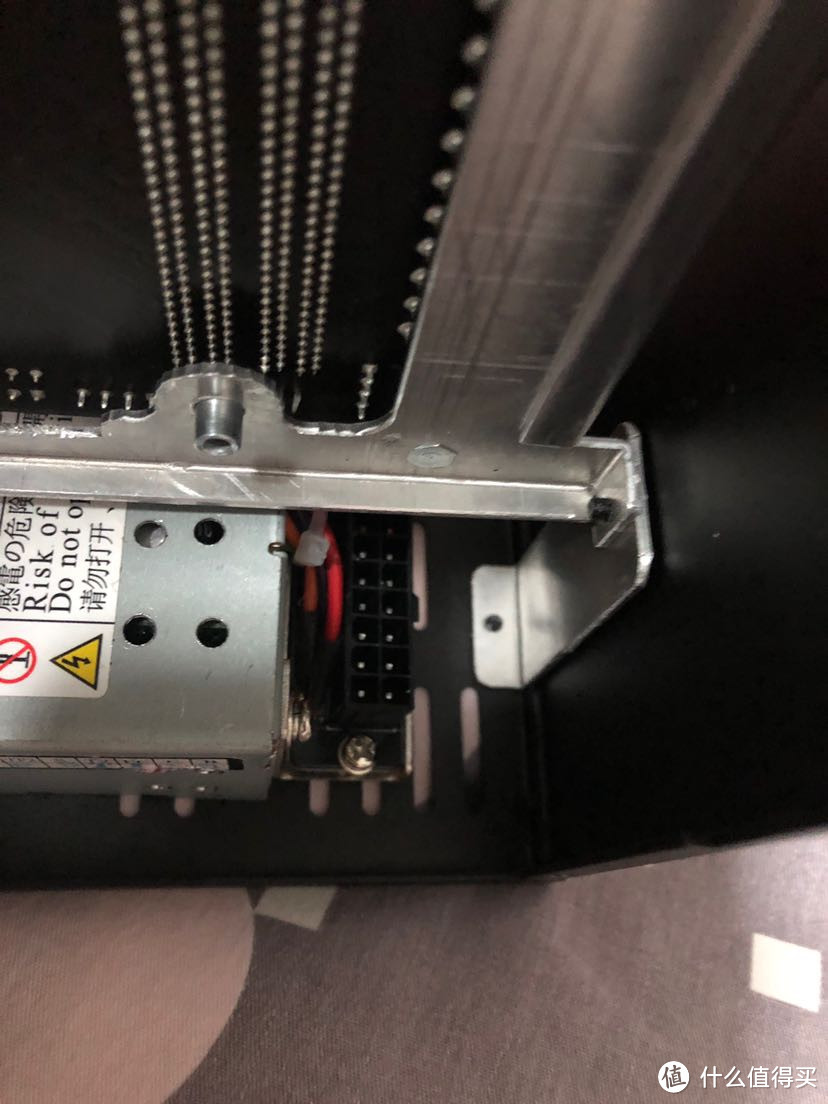

主板电源线,从这个位置走,应该是留够空间背线的,前提拆开扎线。


图基卡基合体 4.9L小钢炮简单装机

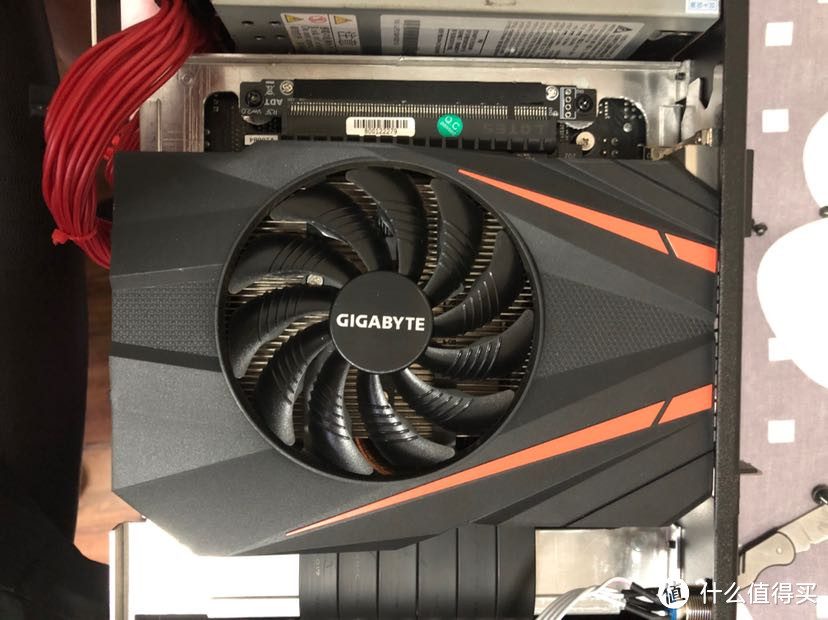

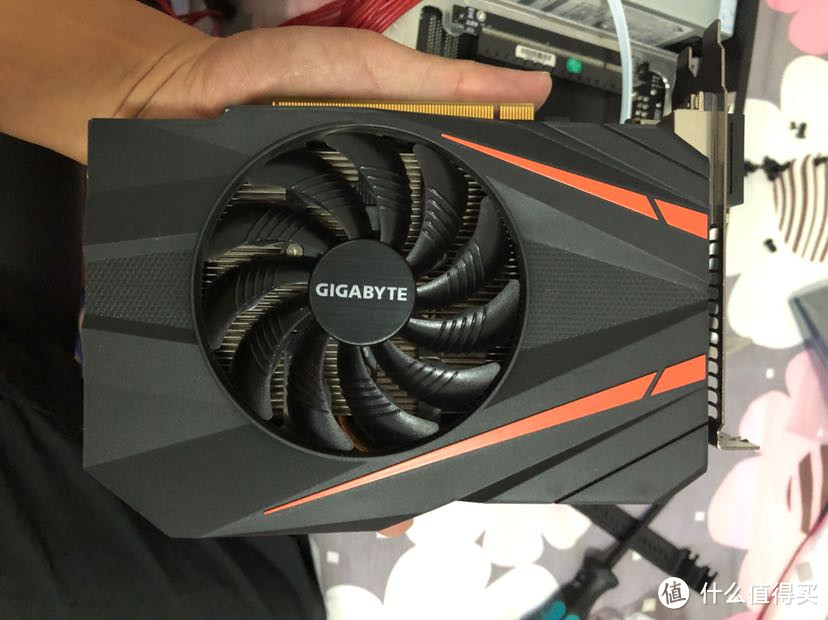

显卡:短小精悍!够用了!


图基卡基合体 4.9L小钢炮简单装机

唯一遗憾是没背板图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机




图基卡基合体 4.9L小钢炮简单装机

短短的,嘿嘿的,宽宽的(粗粗的图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

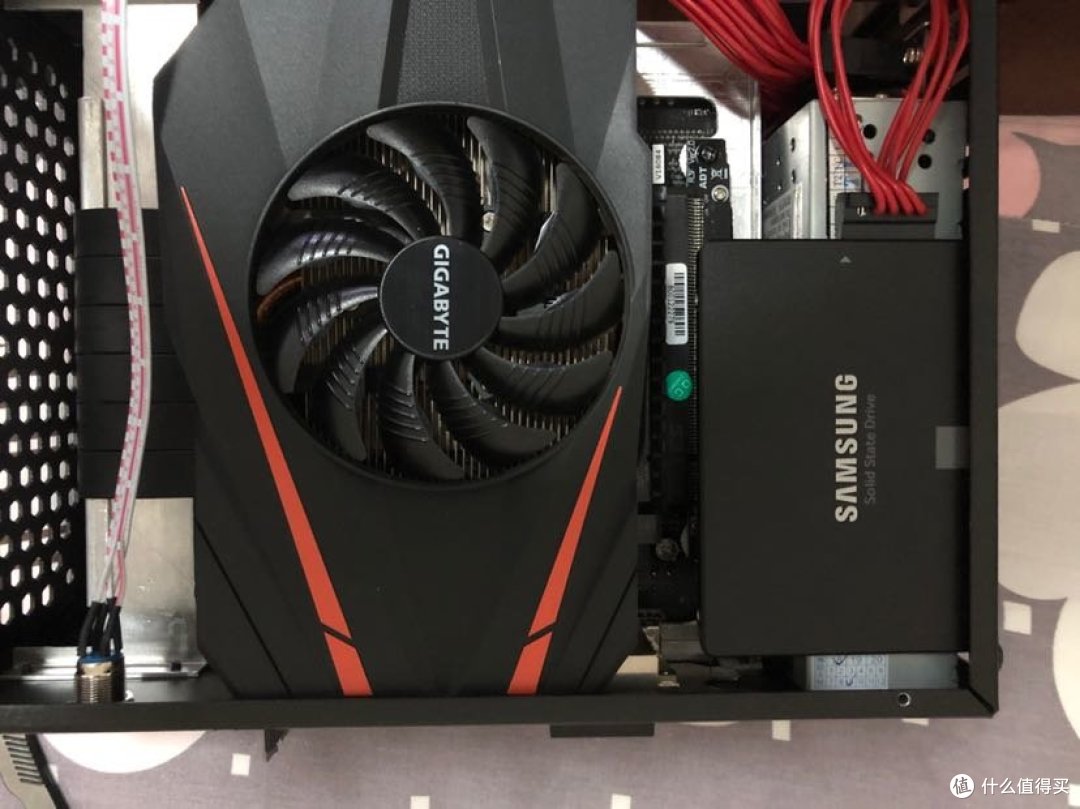

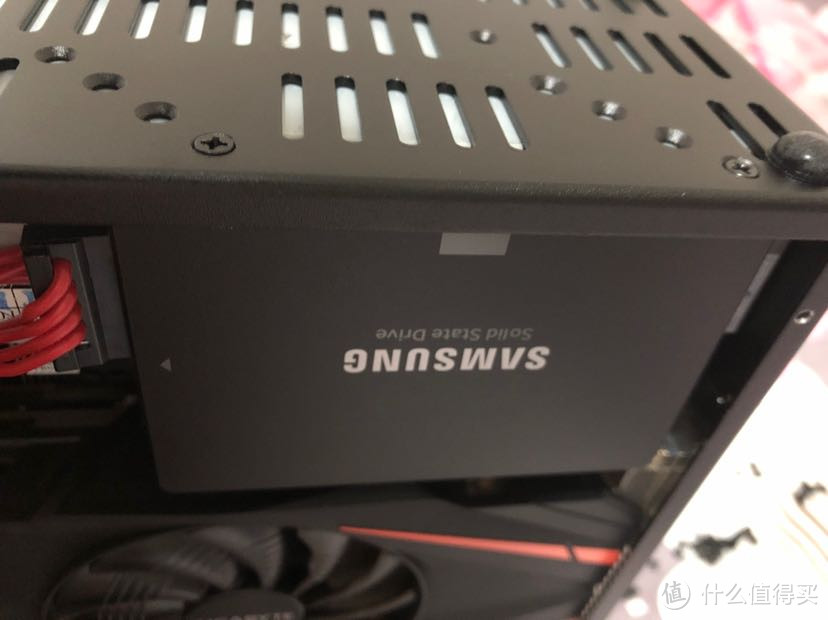

硬盘安装位置:电源旁边,显卡下面,靠2颗螺丝固定。


图基卡基合体 4.9L小钢炮简单装机

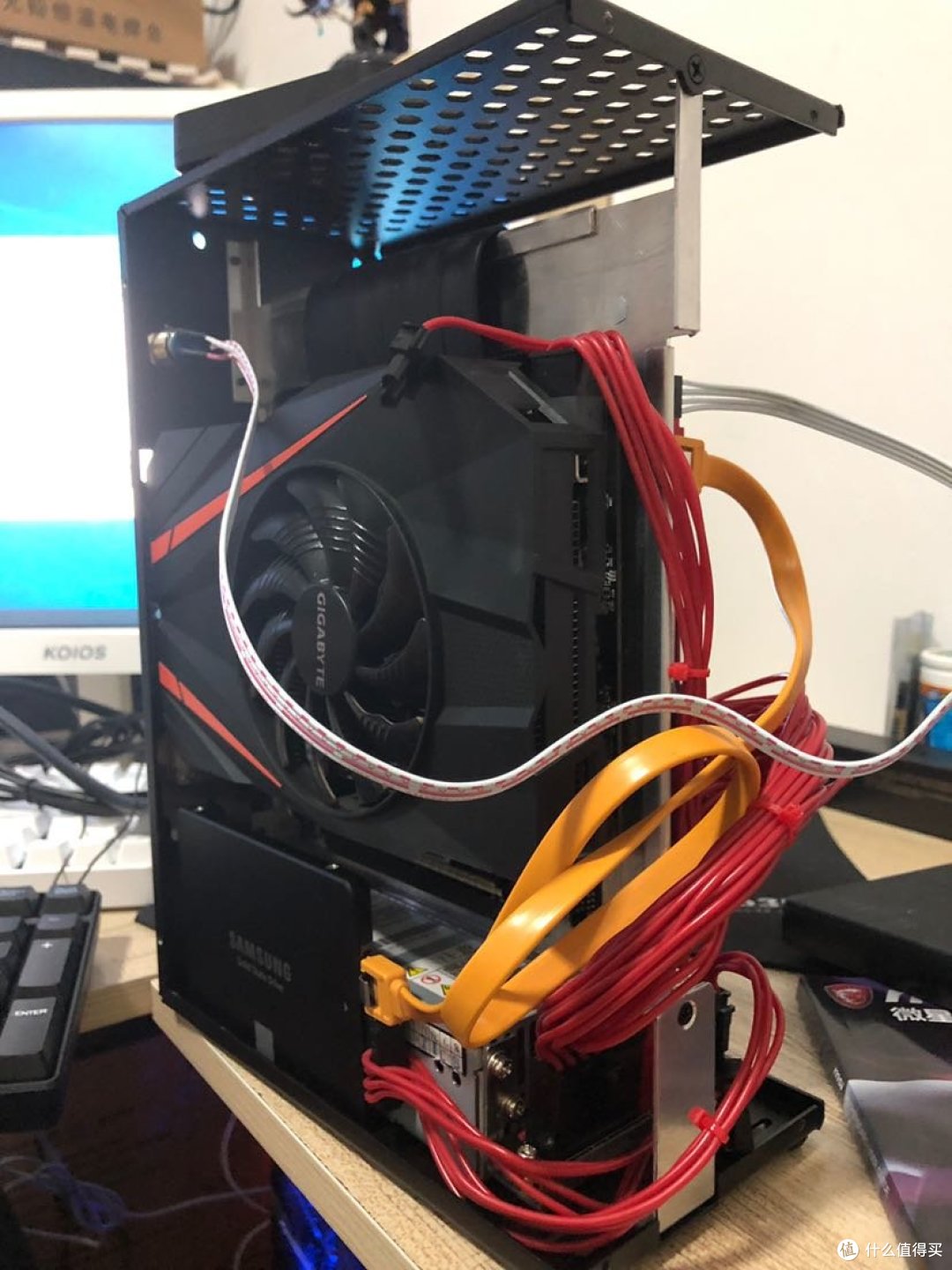

基本安装完成!


图基卡基合体 4.9L小钢炮简单装机

这糟糕的理线图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

开关按钮的线太长了。




图基卡基合体 4.9L小钢炮简单装机

K49比起k39和t39的最大变化就是高度加了40mm,可以看到顶部有加风扇得空间,装完机器风扇还没到,这里就没图片了。

实际装个25mm的也是可以的。


图基卡基合体 4.9L小钢炮简单装机

简单理线


图基卡基合体 4.9L小钢炮简单装机

简单理线吧,只能这样了!反正看不见图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

成果图:局部图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

俯视局部图基卡基合体 4.9L小钢炮简单装机




图基卡基合体 4.9L小钢炮简单装机

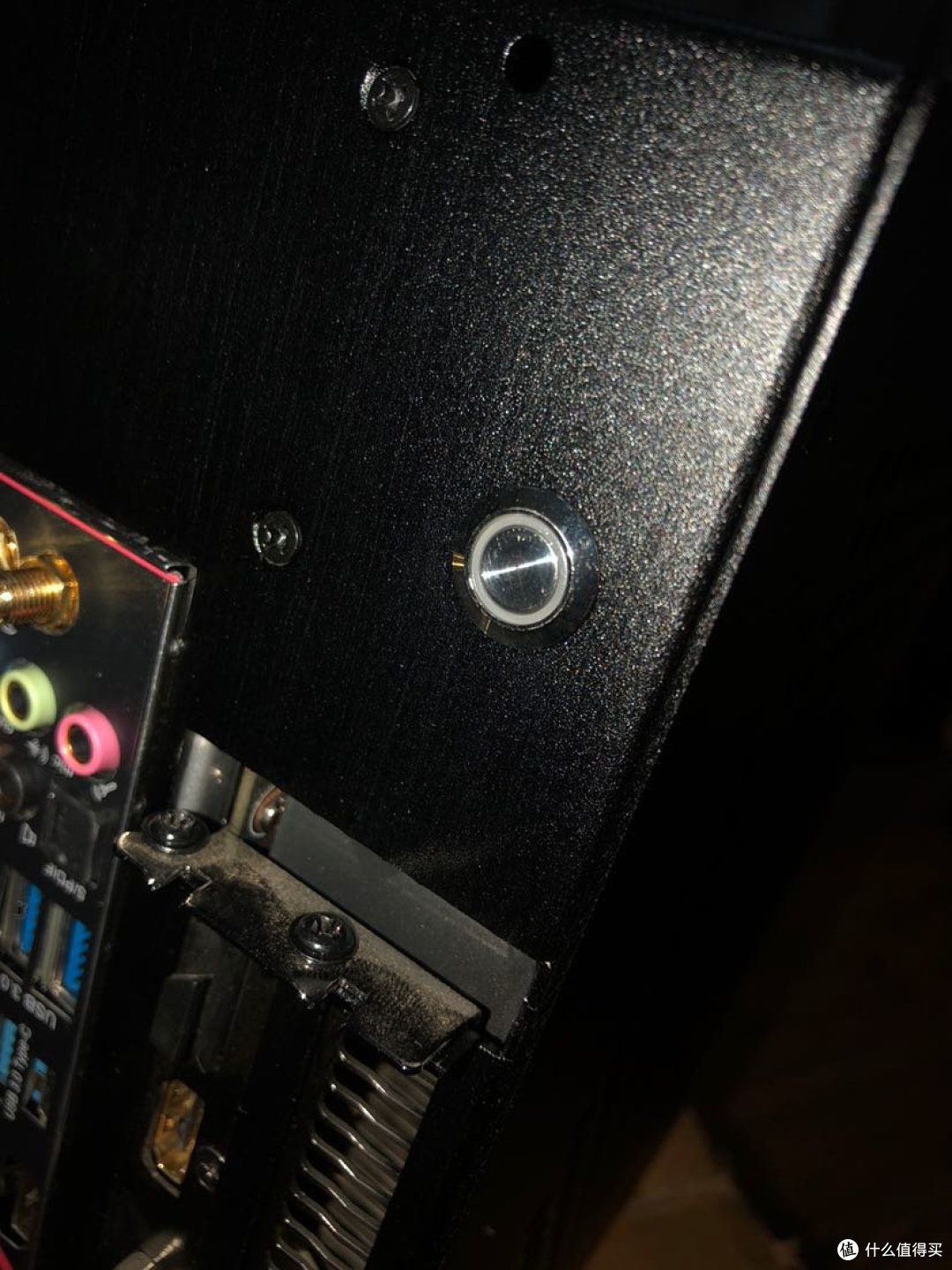

带灯得按钮,做工较为粗糙。


图基卡基合体 4.9L小钢炮简单装机

仰视局部


图基卡基合体 4.9L小钢炮简单装机

前面板:没有前置usb和音频接口,反正机箱这么小,接设备简单。


图基卡基合体 4.9L小钢炮简单装机

看看细节,一般般。


图基卡基合体 4.9L小钢炮简单装机

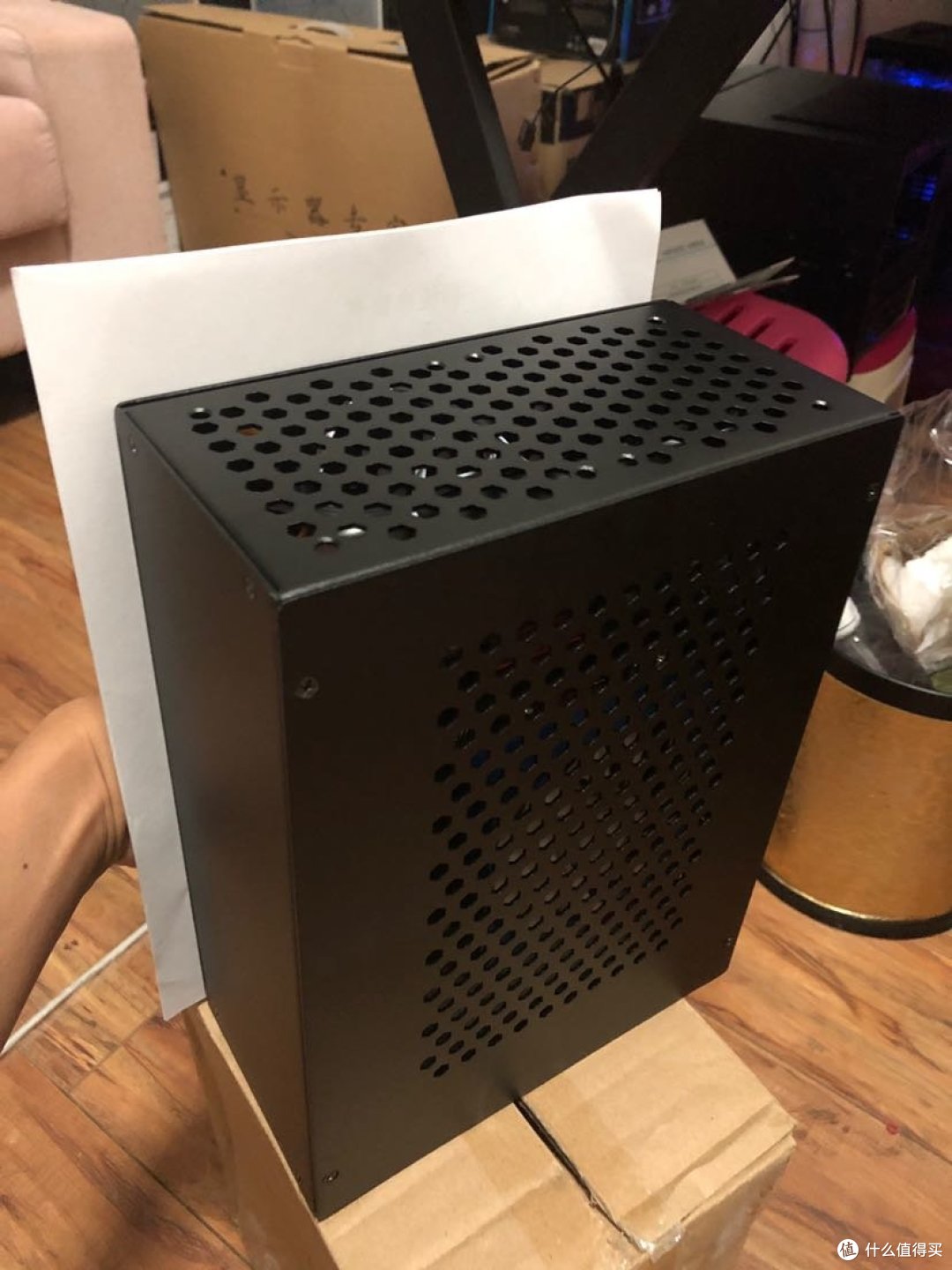

和A4纸对比:窄一点,矮一点,图基卡基合体 4.9L小钢炮简单装机




图基卡基合体 4.9L小钢炮简单装机

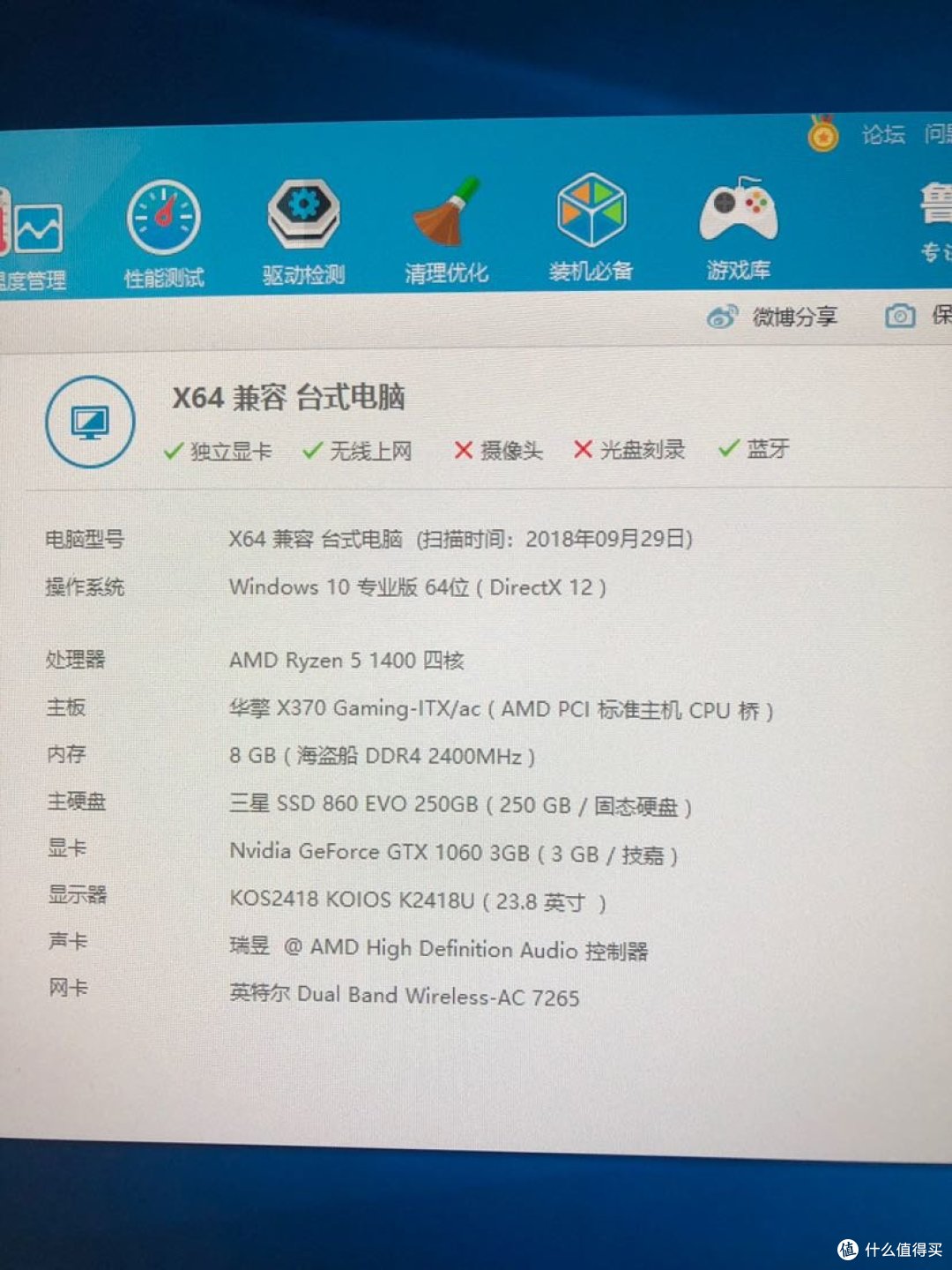

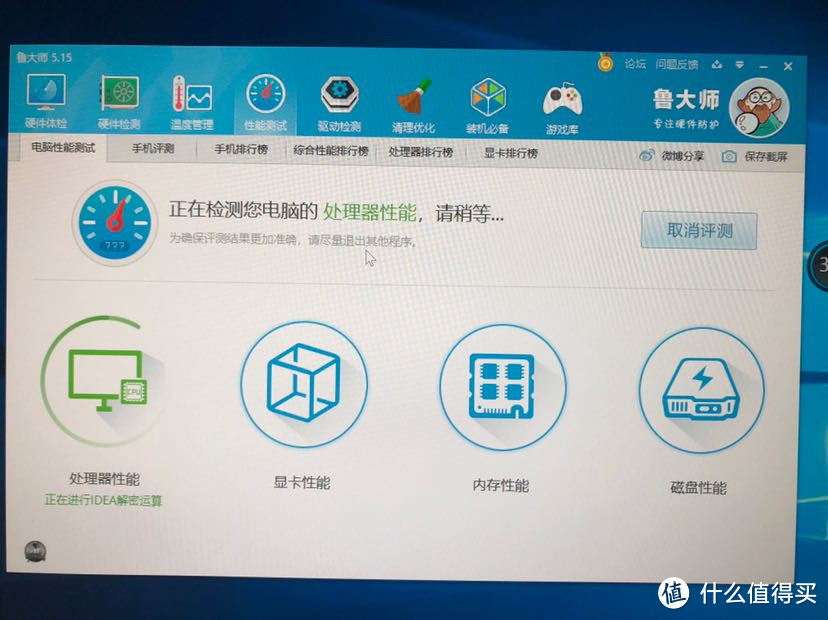

鲁大师:配置图。显示器临时用的,忽略就好。


图基卡基合体 4.9L小钢炮简单装机

娱乐大师跑分


图基卡基合体 4.9L小钢炮简单装机

吃鸡认证!超越的玩家有点少啊图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机图基卡基合体 4.9L小钢炮简单装机


图基卡基合体 4.9L小钢炮简单装机

总分23万左右,显卡分数可以。

好了,简单装机,给别人了。

三、总结下

这个机箱高度增加后散热能力得到不错的提升,唯一就是散热器高度还差点,不然可以上更高性能的处理器了。

一个背包背着走!图基卡基合体 4.9L小钢炮简单装机谢谢大家!!!
