拆解报告：iWALK爱沃可13500mAh口袋充电宝Plus移动电源LPP001C

前言

iWALK爱沃可推出了一款分体式口袋充电宝，由两个独立的充电宝组成，其中体积较大的充电宝内置两节21700电池，具备USB-C接口和USB-A接口，支持20W快充，并设有电量百分比显示屏。体积较小的充电宝内置一节21700电池，并自带USB-C插头，可以作为手机直插充电宝使用。

两个充电宝上均设有磁铁，可以通过磁力吸附在一起，通过机身触点，由较大的充电宝向较小的充电宝充电。较小的充电宝也可以通过自带的USB-C插头，连接充电器进行充电。充电宝机身设有指示灯，用于显示电池电量。下面就带来这款组合充电宝的拆解，一起看看内部的设计和方案。

iWALK口袋充电宝Plus移动电源外观

包装盒正面印有iWALK品牌、产品名称以及产品分离状态下的场景外观。

背面印有产品信息规格参数和商家信息。

产品参数特写，下面到实物展示环节再介绍。

包装内含移动电源、数据线、使用说明书以及产品合格证等。

附带数据线为USB-C to USB-C线，线头外壳网尾一体式设计，外壳正背面设计有T字型纹理，方便用户插拔。

测得数据线长度约为101.5cm。

iWALK口袋充电宝Plus移动电源采用PC防火材质黑色外壳，机身通体哑光处理，边缘设计圆润。

机身正面设有电源键，并印有LinkPod。

机身一侧设有电量数显屏以及指示灯。

数显屏可精确显示移动电源剩余电量，无需盲猜。

指示灯亮绿光。

另一侧配置1A1C两个USB接口，其中USB-A口还设有帽盖保护。

USB-A口特写。

产品另一大特色是将产品进行分体式设计，分为电池仓和直插本体两部分，让产品使用变得更加灵活。

电池仓拼接端凹槽设计，槽内设有USB-C口插槽以及四个连接固定顶针。

直插本体前后均为弧面设计，前端配置有一个USB-C连接器。

一侧还设有连接触点，支持DC 5V输入。

移动电源指示灯实际上是设置在直插本体上。

机身底部贴有产品铭牌信息，外壳上也印有相应的英文版参数。

产品铭牌特写

充电仓：

锂电池容量：3.6V 9000mAh

额定容量：5400mAh（5V2A）

额定能量：32.4Wh

转换率：60%

USB-C口输入：5V2.4A、9V2A、12V1.5A

USB-C口输出：5V2.4A、9V2.22A、12V1.67A

USB-A输出：5V2.4A、9V2A、12V1.5A

DC输出：5V2A

直插本体：

锂电池容量：3.6V 4500mAh

额定容量：2700mAh（5V2A）

额定能量：16.2Wh

转换率：60%

USB-C输入/输出：5V3A

DC输入：5V2A

制造商：厦门广开电子有限公司

产品通过了FCC、CE、UKCA认证。

实测充电宝机身长度为96.79mm。

宽度为80.75mm。

厚度为26.2mm。

产品拿在手上的大小直观感受。

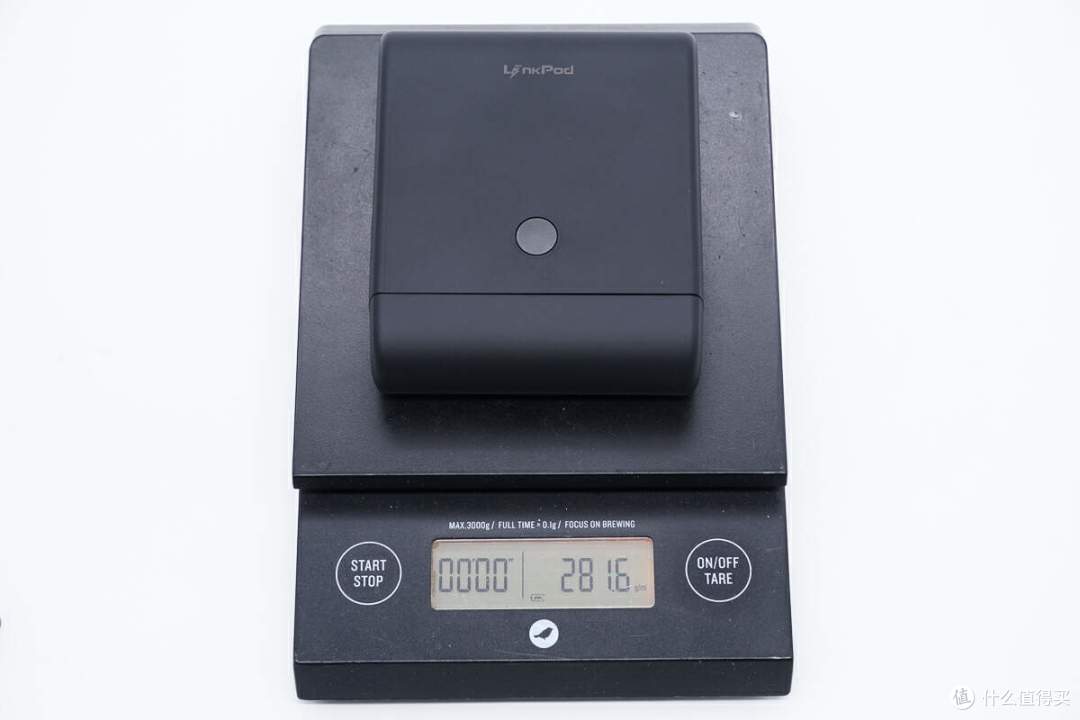

另外测得充电宝净重约为282g。

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持PD3.0、PPS、QC4、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

测得USB-A口支持DCP、Apple 2.4A充电协议。

测得直插本体USB-C口支持DCP、SAM 2A、Apple 2.4A充电协议。

iWALK口袋充电宝Plus移动电源拆解

看完了iWALK这款充电宝的外观和测试，下面就进行拆解，一起看看内部的设计和方案。

首先沿外壳接缝撬开充电宝外壳。

PCBA模块通过螺丝固定在壳体内部，电池组通过导线焊接连接。

焊接分开PCBA模块与电池组的连接。

电池组正负极通过导线焊接连接。

电池正极粘贴胶带绝缘。

从壳体内部取出电池组。

壳体侧面设有LED显示屏开窗。

对应电量检测按键特写。

电池组采用两节21700电池并联，并使用胶带缠绕固定。

电池顶部粘贴泡棉双面胶固定。

电池正极通过镍带点焊连接，粘贴青稞纸绝缘。

电池来自鹏辉，型号INR21700-4600，电池额定电压为3.6V，容量4600mAh，能量为16.56Wh。

拧下固定螺丝，从壳体上拆下PCBA模块。

壳体两侧设有磁铁用于两部分吸附固定。

磁铁表面粘贴泡棉缓冲。

PCBA模块正面一览，左侧设有USB-C和USB-A母座，电池保护芯片，MCU，合金电感，滤波电容和LED数码管。

背面焊接电量检测按键和移动电源主控芯片。

移动电源主控芯片采用的是英集芯IP5356。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

英集芯 IP5356 资料信息。

充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

芯片背面过孔露铜加锡加强散热。

2.2μH合金电感特写。

输入端三颗MLCC电容并联滤波。

滤波固态电容规格为25V220μF。

无标MCU用于LED数码管驱动。

LED数码管用于百分比电量显示。

电池保护芯片来自赛芯微，型号XB8886A，是一颗内置电池保护管的一体化电池保护芯片，用于电池过充，过放和过流保护。

用于连接体积较小的充电宝的顶针特写。

贴片电量检测按键特写。

USB-C母座焊接在垂直小板上，过孔焊接固定，黑色舌片不露铜。

USB-A母座采用过孔焊接固定。

接下来拆解体积较小的充电宝，沿机身壳体接缝拆开外壳，电池与PCBA模块通过导线焊接连接。

PCBA模块采用螺丝固定在壳体内部。

USB-C插头通过排线焊接连接到PCBA模块。

拧下固定螺丝继续拆解。

壳体内部两侧设有磁铁，用于与另一半机身吸附。

磁铁粘贴缓冲泡棉。

电池与PCBA模块为焊接连接。

从壳体中取出电池。

电池粘贴泡棉双面胶固定。

电池与上面拆解的充电宝规格相同。

电池正极粘贴青稞纸绝缘。

焊接取下USB-C插头。

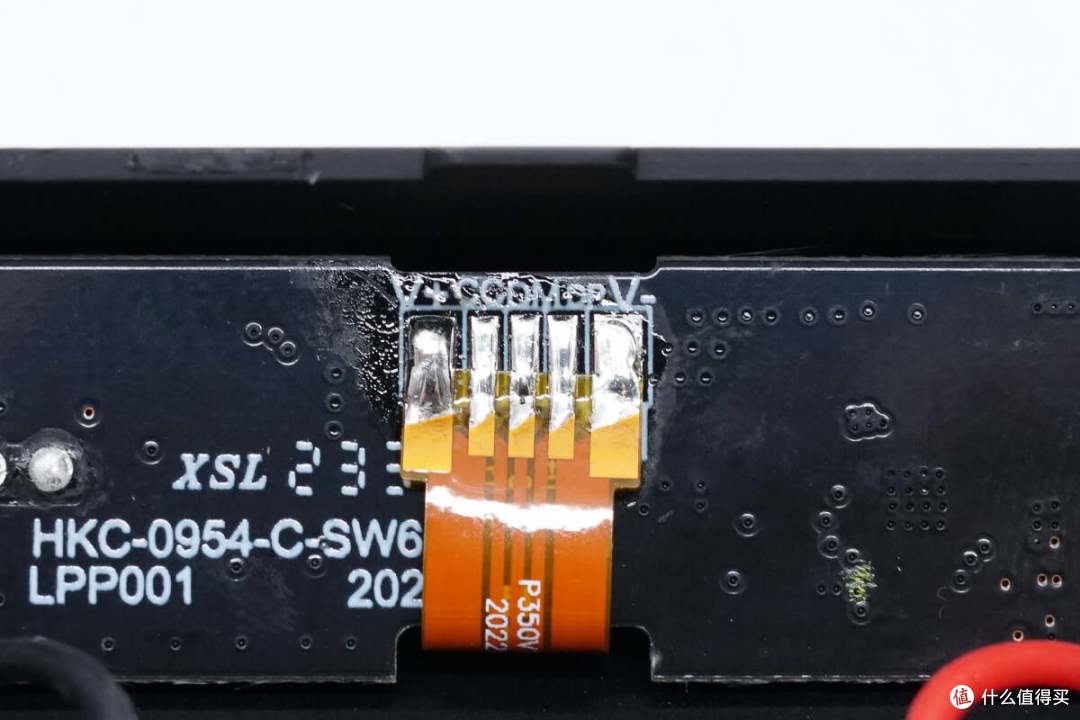

USB-C插头通过排线连接，并标注焊接方向。

移动电源PCBA模块正面焊接指示灯，合金电感，主控芯片，MCU，充电触点和电池保护芯片。

PCBA模块背面设有排线焊接触点。

移动电源主控芯片来自智融科技，型号SW6008，是一款高集成度的Type-C移动电源多合一芯片，支持USB-A+Micro USB+USB-C和Lightning或两个USB-A+Micro USB+USB-C的接口组合。芯片内部集成3A高效开关充电，3.1A高效同步升压输出。

SW6008内部还集成了电量计量功能，188数码管或LED电量显示和对应的接口控制管理逻辑，只需要少量的外围元件，即可实现完整的高性能移动电源解决方案。

智融 SW6008 资料信息。

1μH合金电感特写。

三颗LED指示灯用于指示电池电量。

一颗无标的MCU特写。

四颗充电触点特写。

两颗电池保护芯片来自赛芯，型号XB4908，芯片内部集成保护管，用于电池的过充，过放和过流保护。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上iWALK爱沃可口袋充电宝核心器件清单，方便大家查阅。

iWALK爱沃可口袋充电宝为分体式设计，设计理念类似TWS耳机，使用时将直插充电宝连接至手机，为手机充电。在使用后将两个充电宝组合，由体积较大的充电宝为直插充电宝充电。其中体积较大的充电宝支持20W快充，并具备1A1C接口。体积较小的直插充电宝支持5V3A输出。分体的组合方式，具备接线和直插两种使用方式。

充电头网通过拆解了解到，爱沃可口袋充电宝内置鹏辉21700电池，电池容量为4600mAh，两个充电宝为2+1组合。其中支持快充的充电宝采用英集芯IP5356移动电源SOC，直插充电宝采用智融科技SW6008移动电源SOC，电池保护芯片均来自赛芯微。产品设计新颖，内部做工可靠。
