给畅网x86-P5 N100加上Sata硬盘底座 （二）

从上次发了“给畅网x86-P5 N100加上Sata硬盘底座” （一） 文章 https://post.smzdm.com/p/azopgmm0/ ，就想着把板载USB2.0接口给引出来，方便安装软件使用，毕竟原主机只有2个USB3.0的接口，一个插了风扇，一个插键鼠接收器，就没U盘的位置了，想着风扇占一个USB3.0接口实在浪费，再则关机后USB3.0接口供电还关不掉，就想着内置USB2.0接口是否是关机断电，经过测试是可以关机断电的。

网上找的别的主板USB2.0针脚定义

因为主板上有4个USB口，另外还有两个4P的风扇接口，两个风扇接口都内置意义不大，就一起接出来把吧。

整体设计上考虑到接出的端口有4个，牵涉到线比较多，这次就把底盖给安排上，整体和第一次的版本外观完全不一样，但和主机底板的安装孔位还是保持完全一致，底座的高度比原来加高3毫米。还是使用FreeCAD软件来弄，由于不想把硬盘位置设计在底座盖板上，硬盘的固定螺丝紧固就成了问题，经过思索就设计通过前后散热孔直接插进螺丝刀来拧紧安装。USB接口母座尽量选择小巧型的，款式网上很多可选。先选定了USB接口母座、2.0mm间距的直插排母座（接主板USB2.0口）、2.54间距的直插排母座（用于外接风扇），到货测量尺寸就开始设计图纸，考虑到USB接口之间的间距，不想太拥挤，另外也为了方便硬盘固定螺丝的拧紧，底座上正面和背面各安排2个USB2.0口。

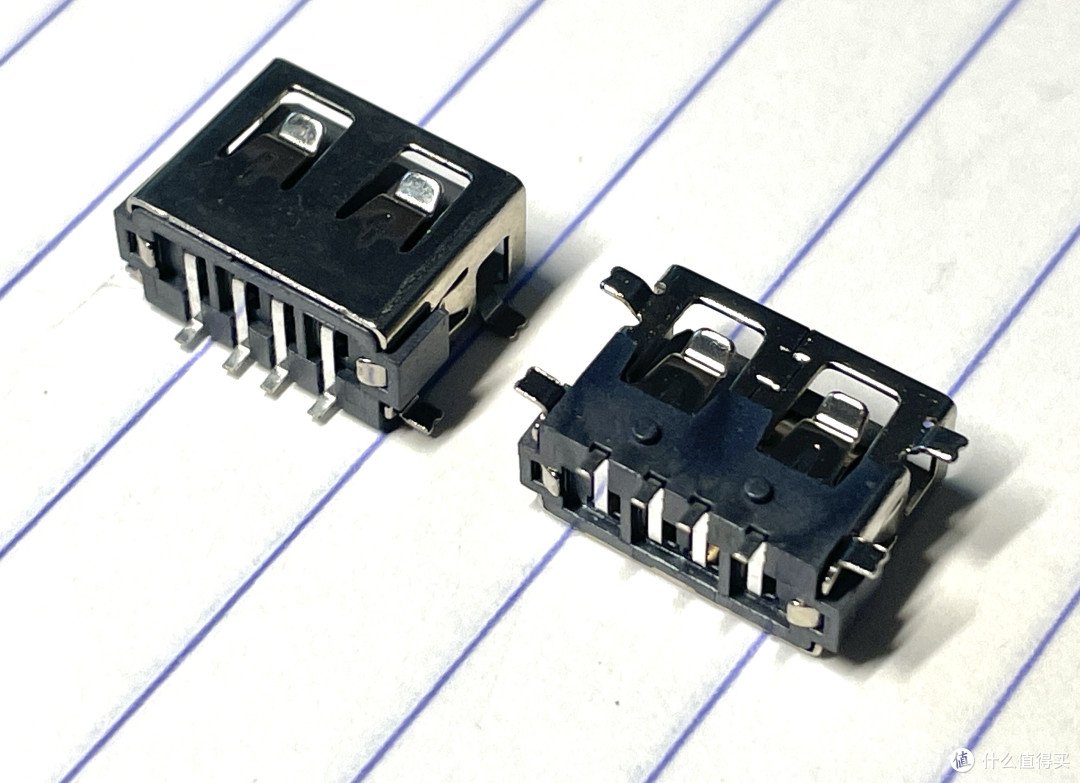

选的USB接口母座，周边的4个外翻固定点用尖嘴钳弄成内翻。

成品的效果

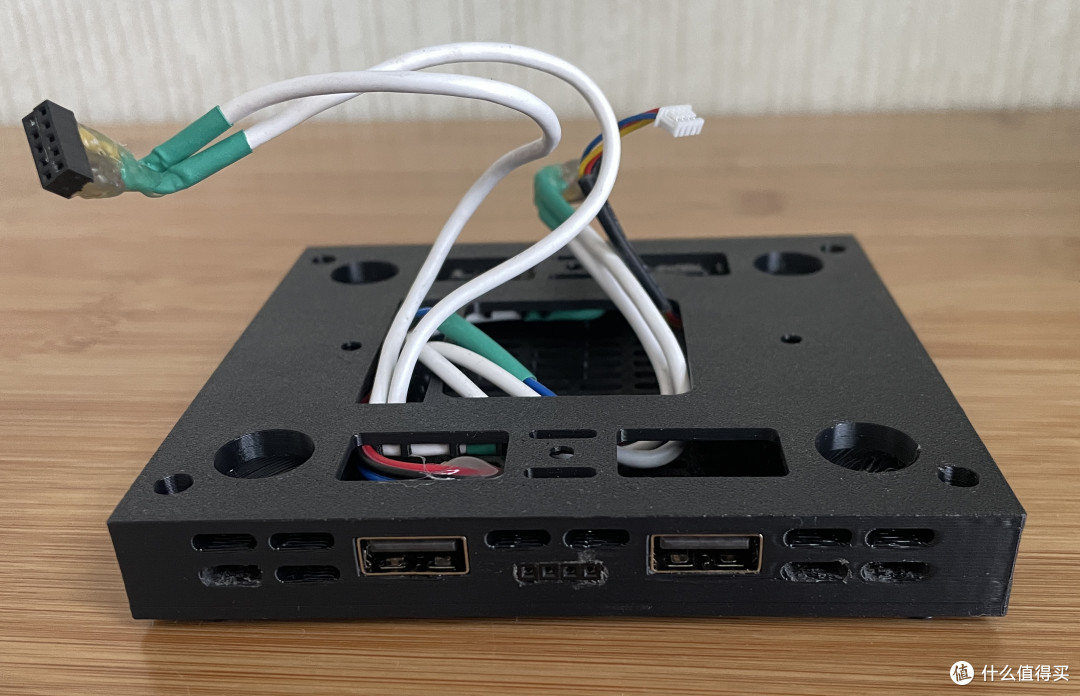

桌面风扇接口处有点漏胶水

与主机底板安装在一起

手工制作，线的焊接点用热熔胶固定，有点难看。

安装上硬盘

拧紧硬盘螺丝

拧紧硬盘螺丝

安装完成

整机图片

整机图片

到此，我的x86-P5底座就算折腾完工了，相信以后不会再去弄底座了。相对于第一次的版本，这次丰富了接口，但实际使用应该区别不大。可能是自己强迫症发作，才会出来这个版本！！！
