微星MEG X870E UNIFY-X MAX暗影主板评测：超频实力过硬，扩展应有尽有

微星在今年的GDC 2026上，推出了全新的AMD 800 MAX系列主板，横跨MAG、MPG和MEG三大系列。早些时候我们就已经评测过了X870E ACE MAX战神和B850M EDGE TI MAX WIFI刀锋钛，而承接这两款产品的是一个要追溯到AM4平台时期的系列——UNIFY-X暗影。上一次微星推出的AMD UNIFY-X的主板是X570S UNIFY-X MAX，X670是没有相关主板的，可以理解成这块X870E UNIFY-X MAX暗影是微星首款AM5 UNIFY-X主板。

与之前Z890 UNIFY-X暗影一样，X870E UNIFY-X MAX暗影延续了系列产品为超频而生的特点，双内存插槽+外置的超频调试控制器依然是有的，官方宣称能将DDR5内存超频至10200MHz，相当夸张；同时也有MAX系列的OC Engine，可以独立调节CPU的外频，带来更加多的超频玩法。那么这块微星首款AM5 UNIFY-X主板的实际表现究竟如何呢？本期评测就带大家来好好看看。外观设计

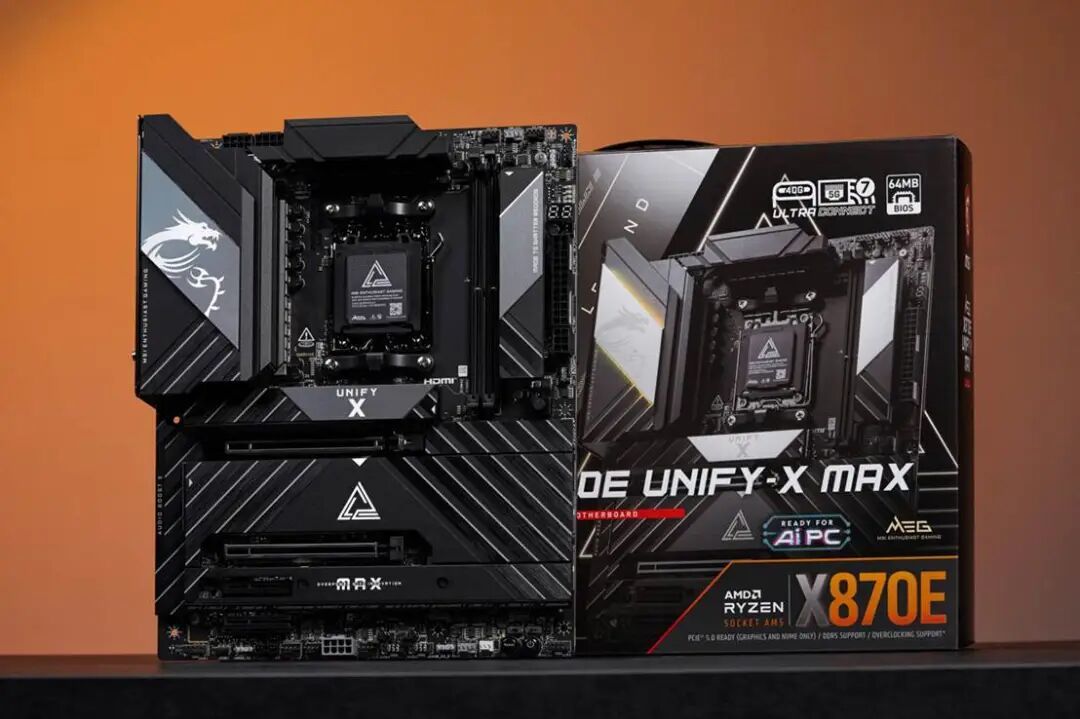

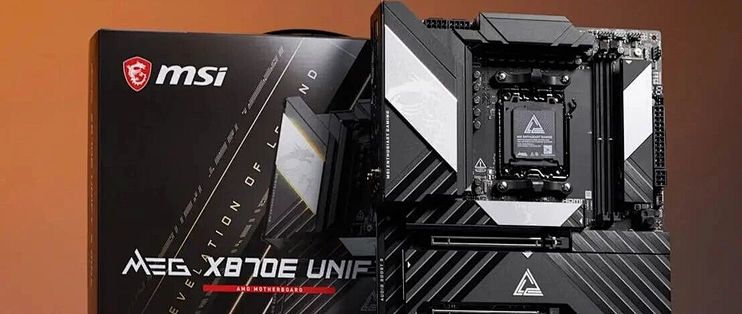

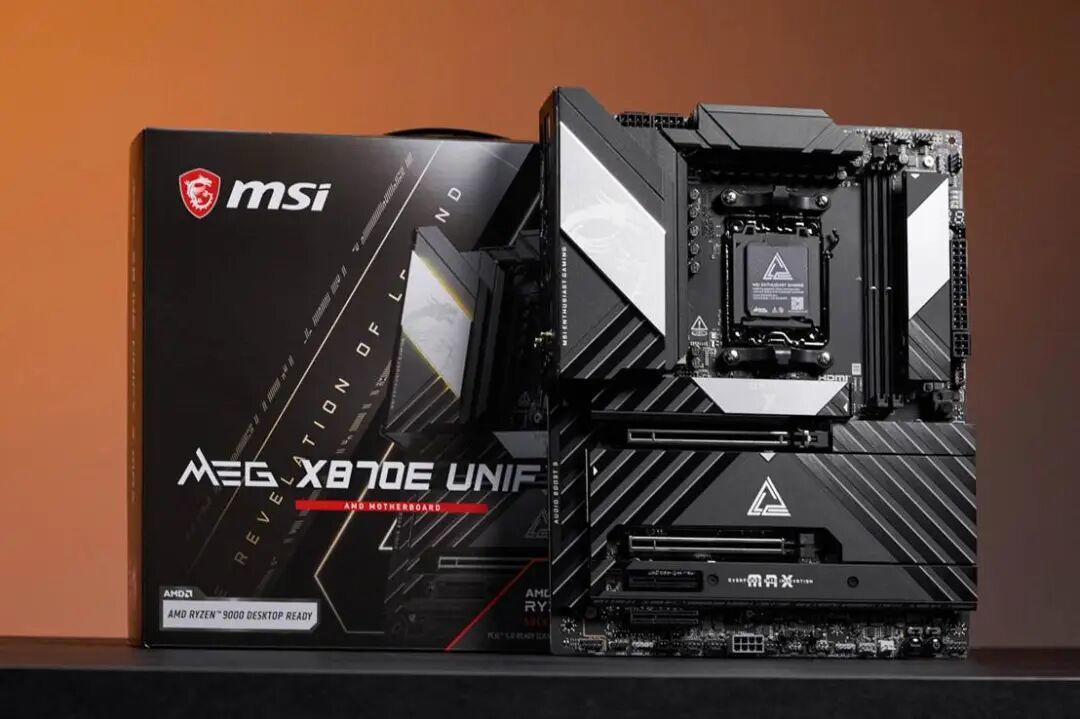

从外观上来说，X870E UNIFY-X MAX的家族风格十分浓厚：依然是低调内敛的酷黑+银灰配色，整体设计元素与同代的Z890 UNIFY-X暗影类似，但是强化了斜切纹理的存在感。包装右上角标明了主板所拥有的特性——标配USB 4 Type-C接口、5G有线+WiFi 7无线网络连接，以及64MB的BIOS芯片，让X870E UNIFY-X MAX暗影能够支持更多的AM5接口处理器，也就是多数AMD用户所喜欢的“战未来”。

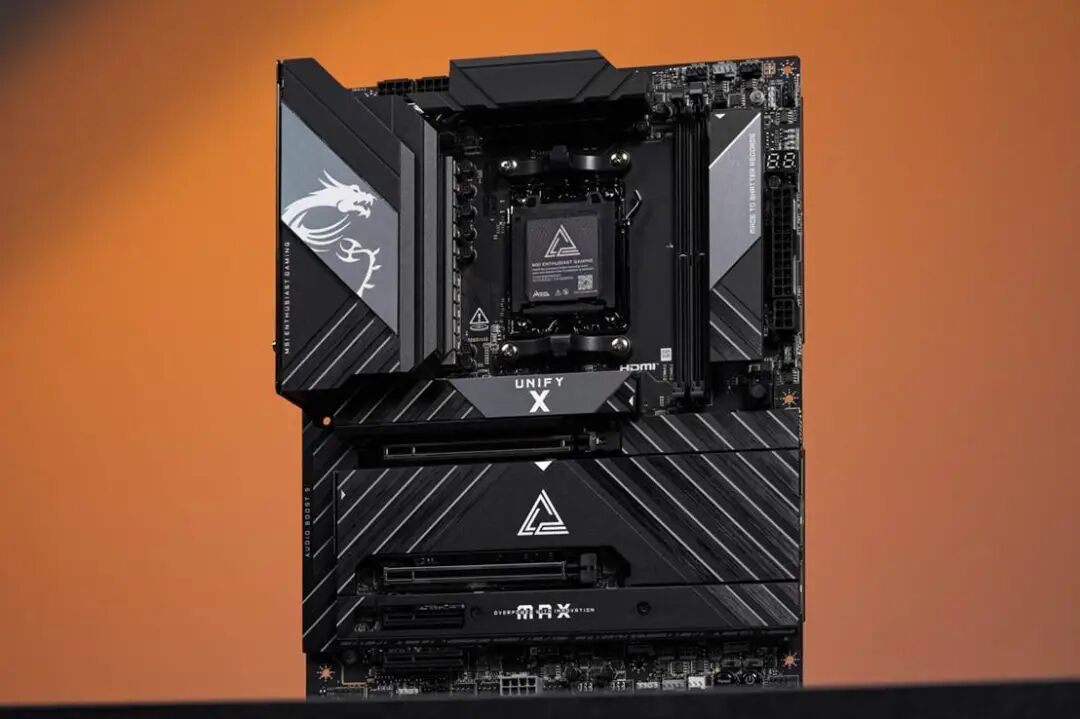

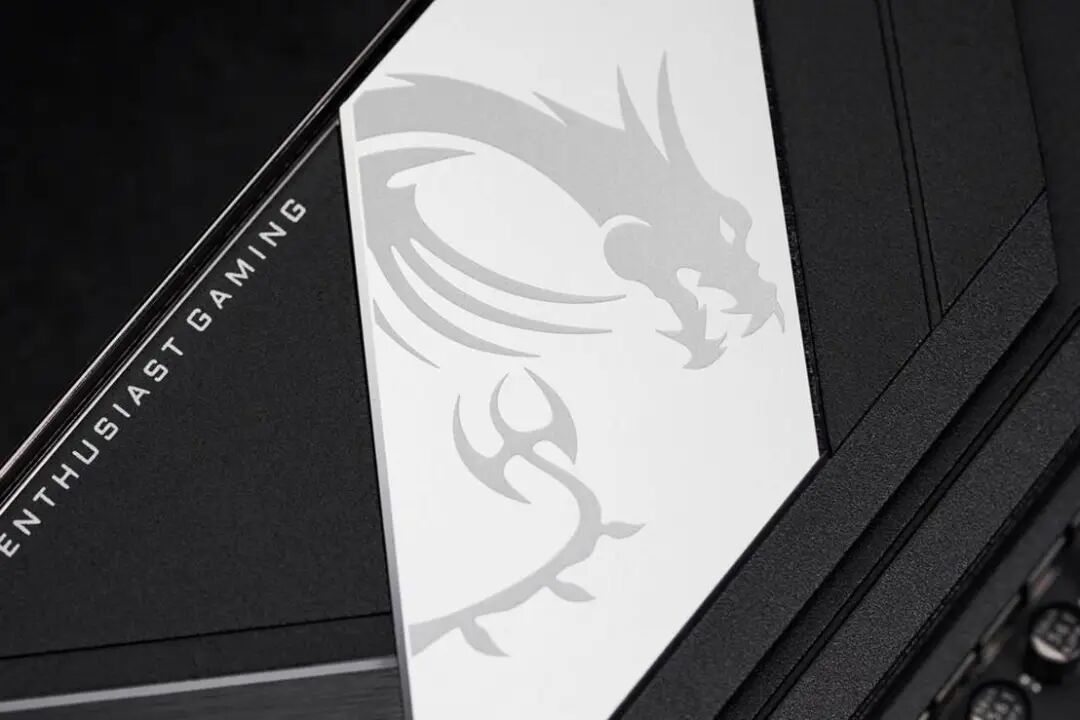

拿出主板本体后，如果说Z890 UNIFY-X暗影是一位身着纯黑西装的特工，那么X870E UNIFY-X MAX暗影就是换上精致条纹套装的绅士，少了几分凌厉，多了几分优雅从容。主板大体以黑色为主，左上角的“龙盾”标识，右上角的M.2散热装甲和中间装甲上的“X”标识都用上了银色的铝合金面板，与纯黑的底色相撞，显得醒目不沉闷。为了进一步营造焦点，“龙盾”标识、右上角的“Made to Shatter Record”品牌理念，以及中间的“X”标识均为纯白色，更加吸引用户的眼球。主板的下半部分基本都被黑色的金属装甲覆盖，装甲分成三大块，每块都有黑白灰三色组成的斜切纹理，最大的一块装甲中央是白色的MEG标志，其下是MAX系列的标识，强调产品的系列归属。如果放远一点看的话，其实所有装甲上的斜切纹理其他铝合金面板部分组合了一个“X”的形状，可谓是相当精巧。而且大面积的装甲覆盖也让主板看起来一体感强烈，看着相当舒服。

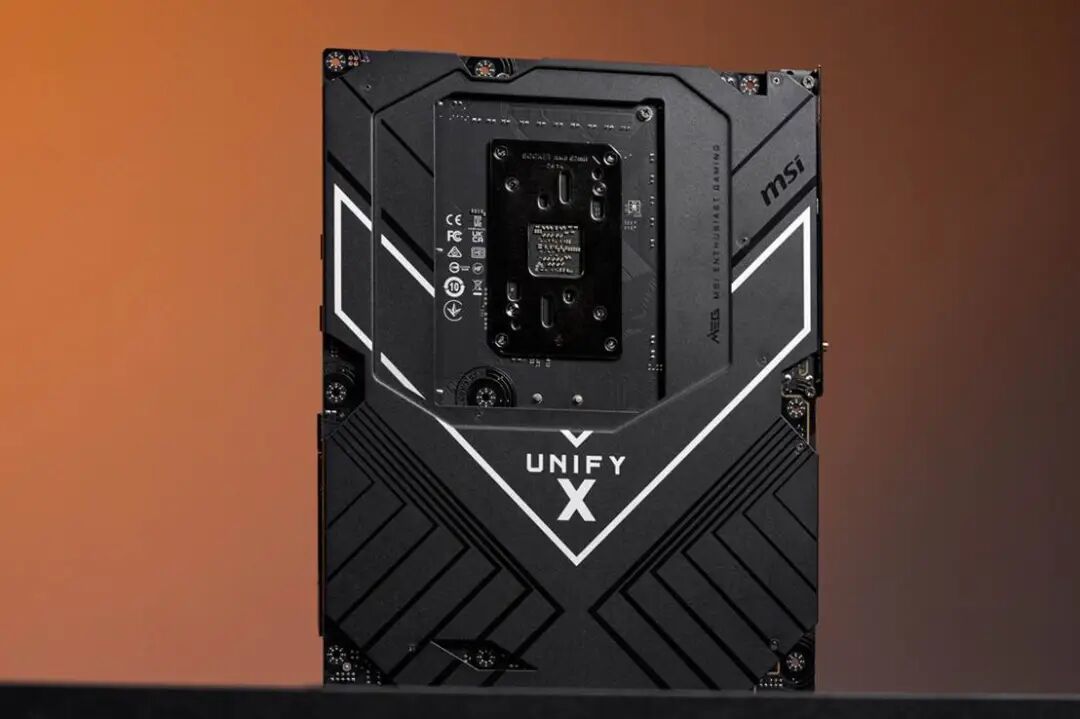

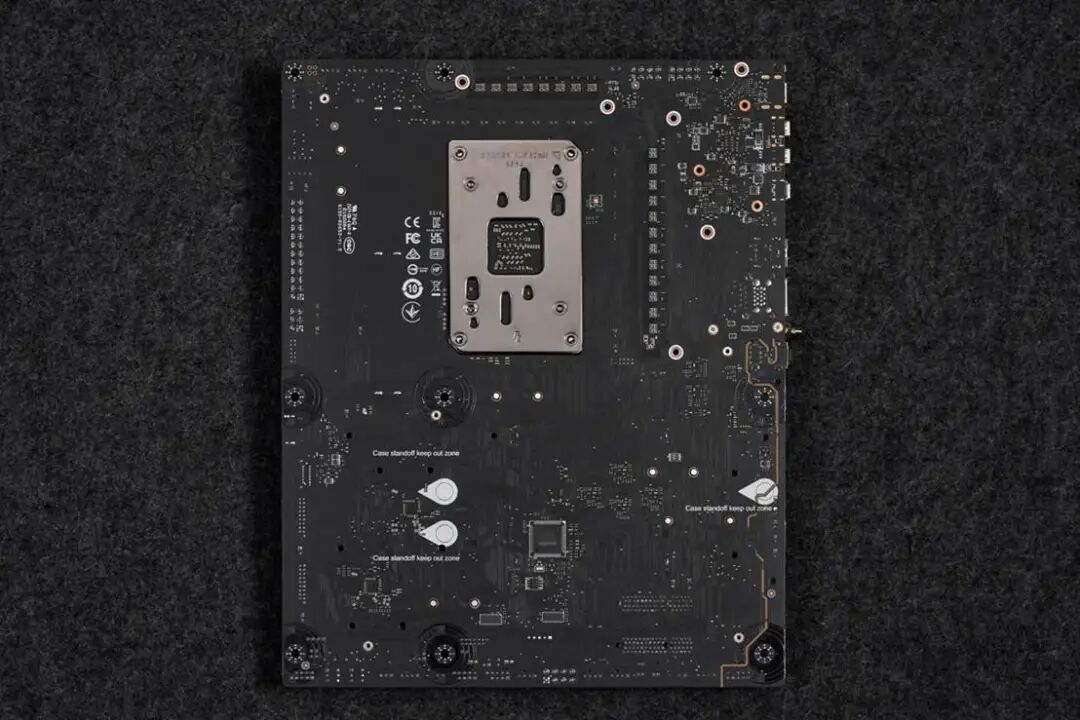

作为MEG系列的产品，主板背面自然是全金属覆盖，整个背板与正面的装甲相呼应，上面也印有“X”的形状，表面则均做了喷漆哑光处理，质感十分不错。

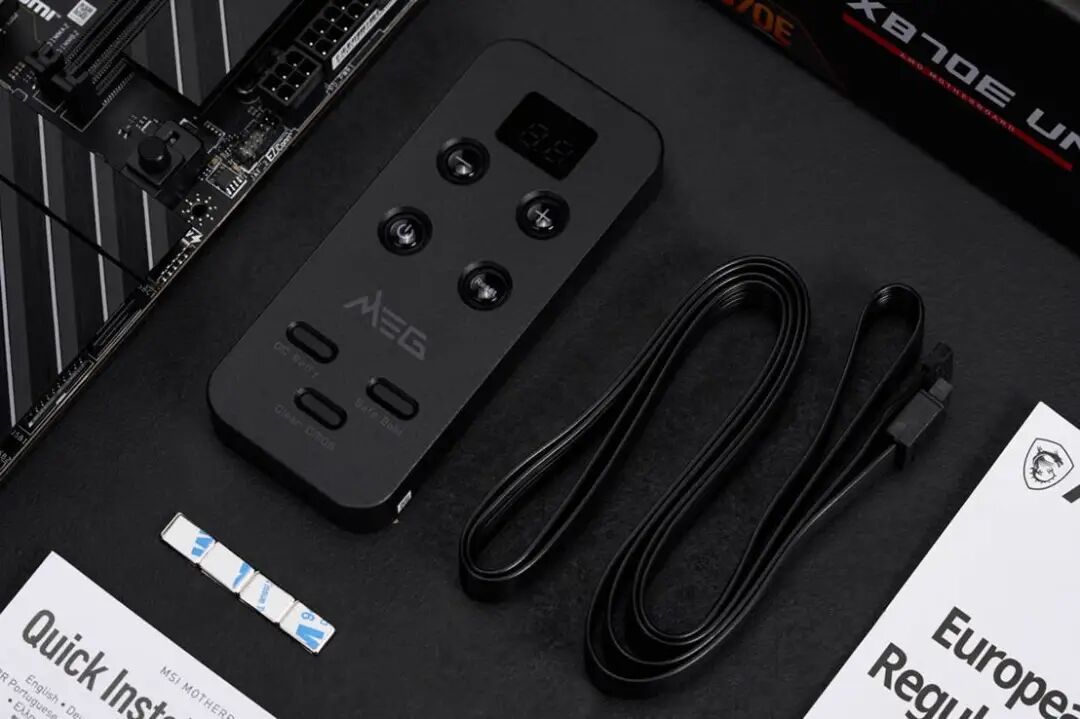

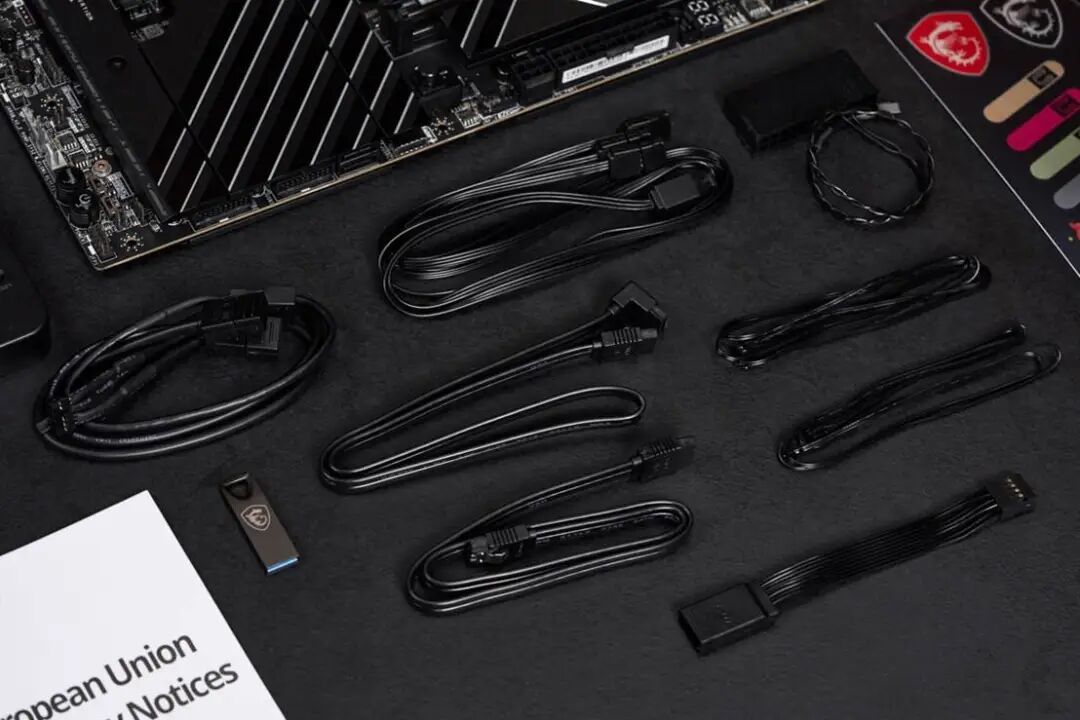

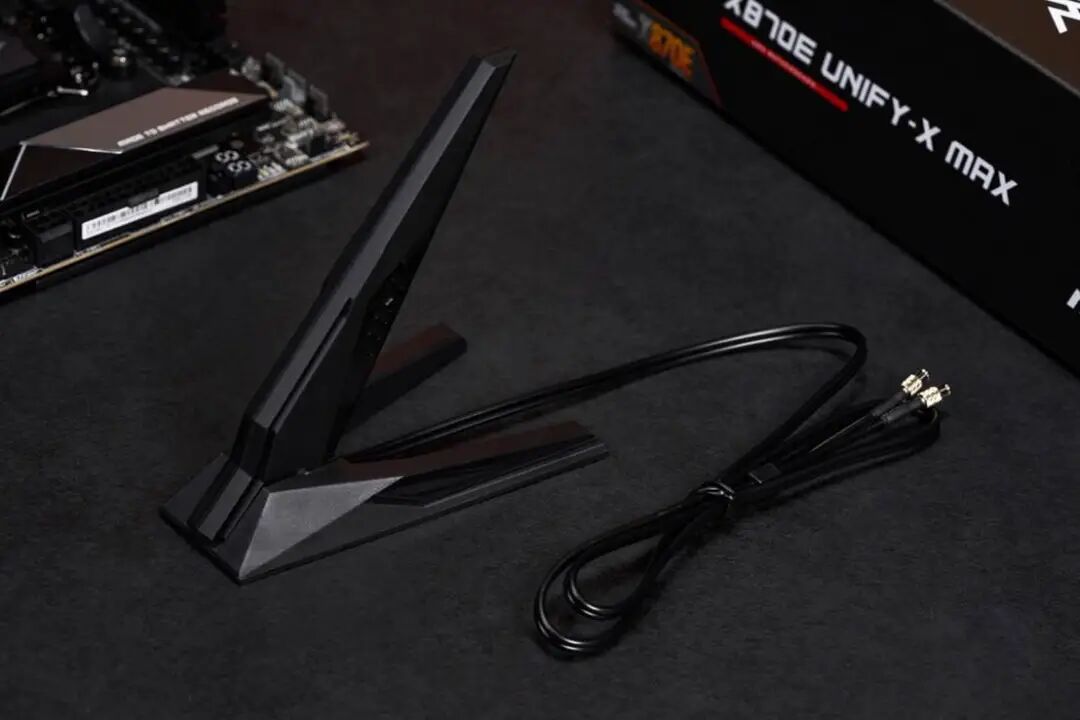

配件方面，X870E UNIFY-X MAX暗影最显眼的配件莫过于外置的超频调试控制器，通过线材连接到主板后，可以直接控制开关机、重启、清除CMOS和强制安全启动，而上面的加减按钮则能够在进入Windows系统下直接调整CPU的基频或者CPU频率比率，不过需要在BIOS内开启Direct OC Button后方能使用；控制器上还有侦错代码灯，让超频爱好者可以方便查看代码。而在配套的线材中，PWM+5V ARGB+USB2.0三合一扩展线方便用户在面对玩法多样的风扇产品时减少线材使用，大幅降低理线难度，同时UNIFY系列经典的温度探头线材也是有的，体现出系列产品专门为超频而生的特性。扩展接口内存插槽

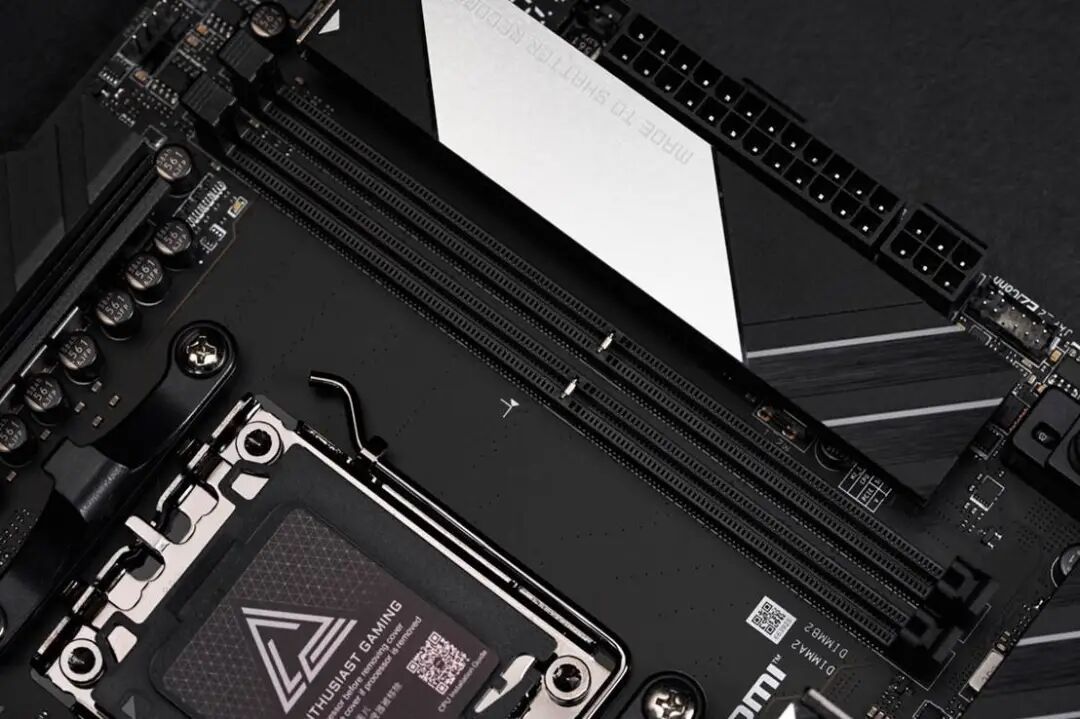

既然是为超频而生，X870E UNIFY-X MAX暗影自然是双插槽设计，1个通道对应1个插槽的配置能够提升内存超频的稳定性，每个插槽最大支持64GB的DDR5内存，总共128GB。频率方面，搭配Ryzen 9000系列处理器的话，X870E UNIFY-X MAX暗影最高能支持DDR5-8400+（OC）的内存频率，如果换成Ryzen 8000系列，则能达到惊人的DDR5-10200+，几乎是目前AM5主板最高的内存支持频率了，等下超频测试部分我们也会尝试冲击一下这个频率。PCIe与M.2插槽

X870E UNIFY-X MAX暗影配备了4条PCIe插槽，从上到下分别为两条全长的PCIe 5.0插槽，以及1条PCIe 4.0×4插槽和1条PCIe 3.0×4插槽。其中两条PCIe 5.0插槽均直连CPU，都带有金属加固处理；上方的第一条插槽原生支持PCIe 5.0×16速率，配有最新的显卡快拆结构，只需要拿下右边的按钮，显卡插槽的卡扣就会保持打开/关闭，方便拆装显卡；第二条插槽与第一条相隔约三槽的距离，一般情况下同时插入设备不会引起安装冲突，插槽支持PCIe 5.0 ×8速率，启用后会与第一条插槽平分带宽。剩下的两条插槽分别支持PCIe 4.0×4和PCIe 3.0×4速率，两者都是由PCH引出的，靠上的PCIe 4.0×4插槽与旁边的M.2_5插槽共享带宽，安装SSD后将会被自动禁用，而下方的PCIe 3.0×4插槽则是独立的，不受SSD安装的影响。需要提醒的是，除了与M.2_5插槽共享带宽外，PCIe 4.0×4插槽的右边是会被马甲阻挡的，并非开放接口，需要用到这里扩展设备的话，务必注意设备的金手指长度。

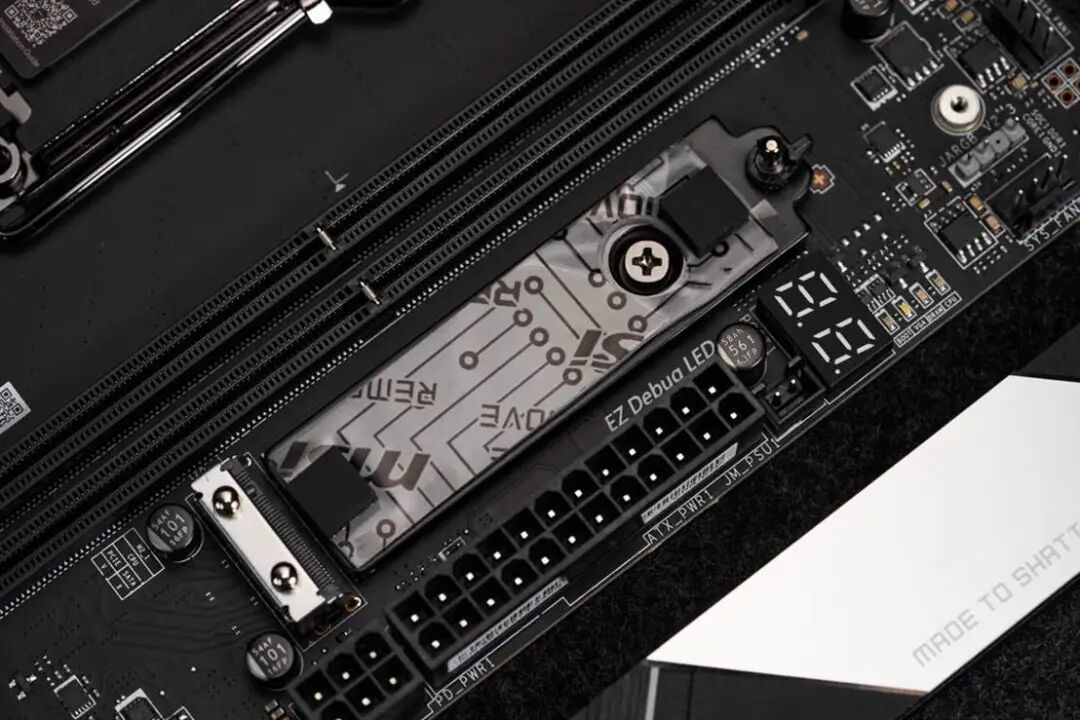

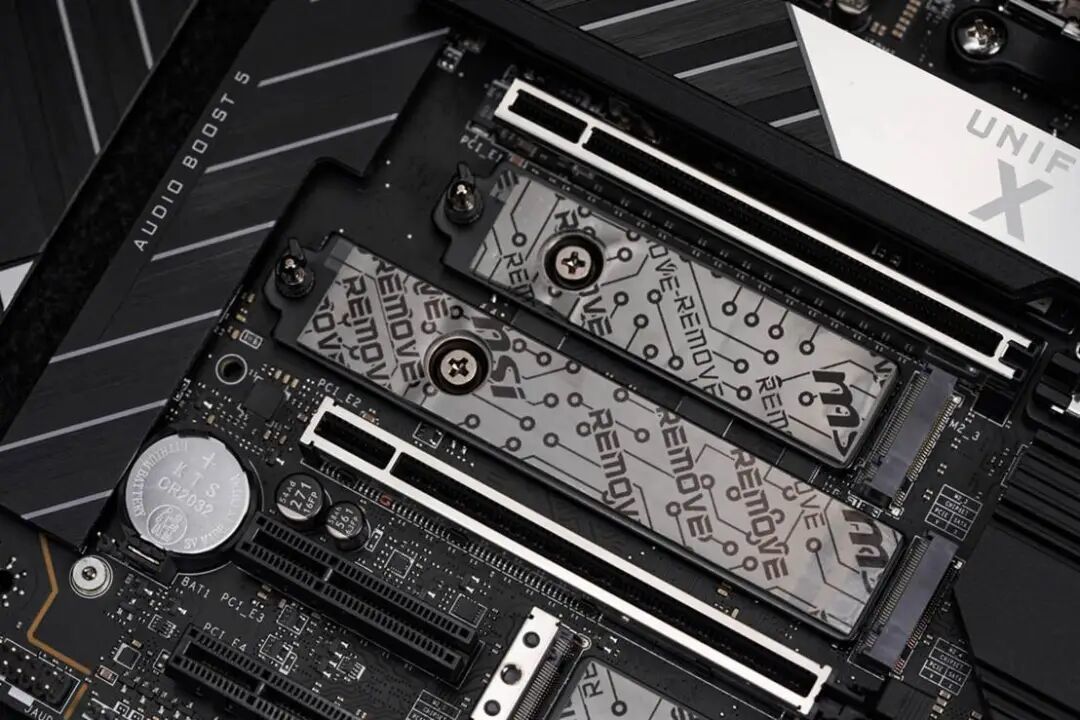

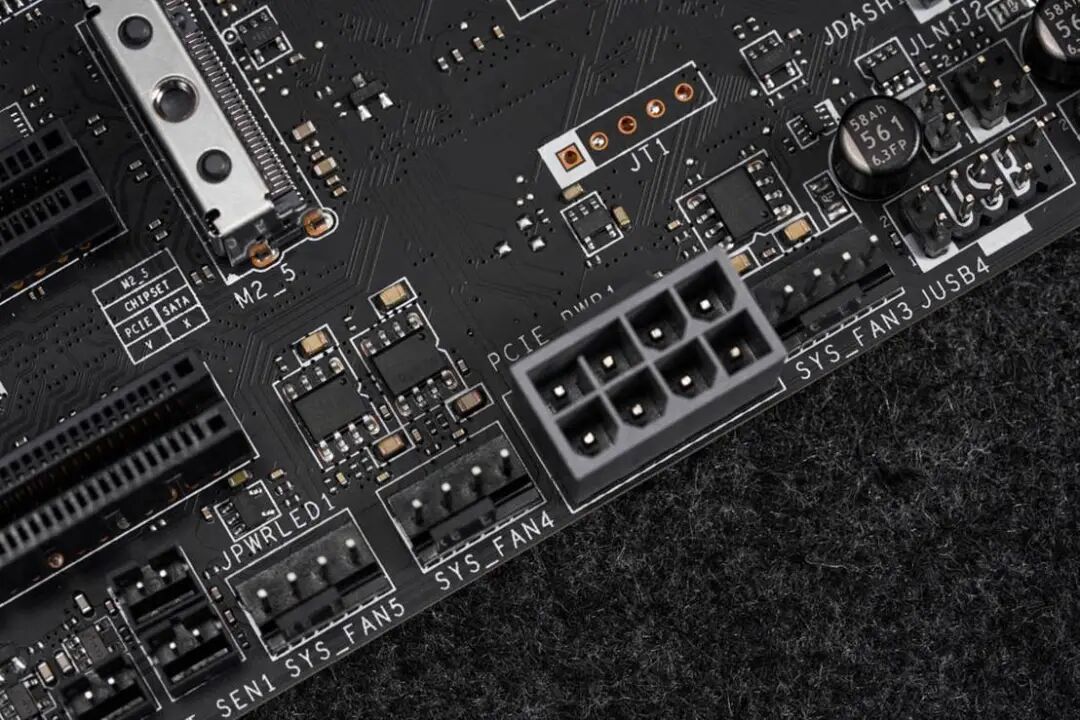

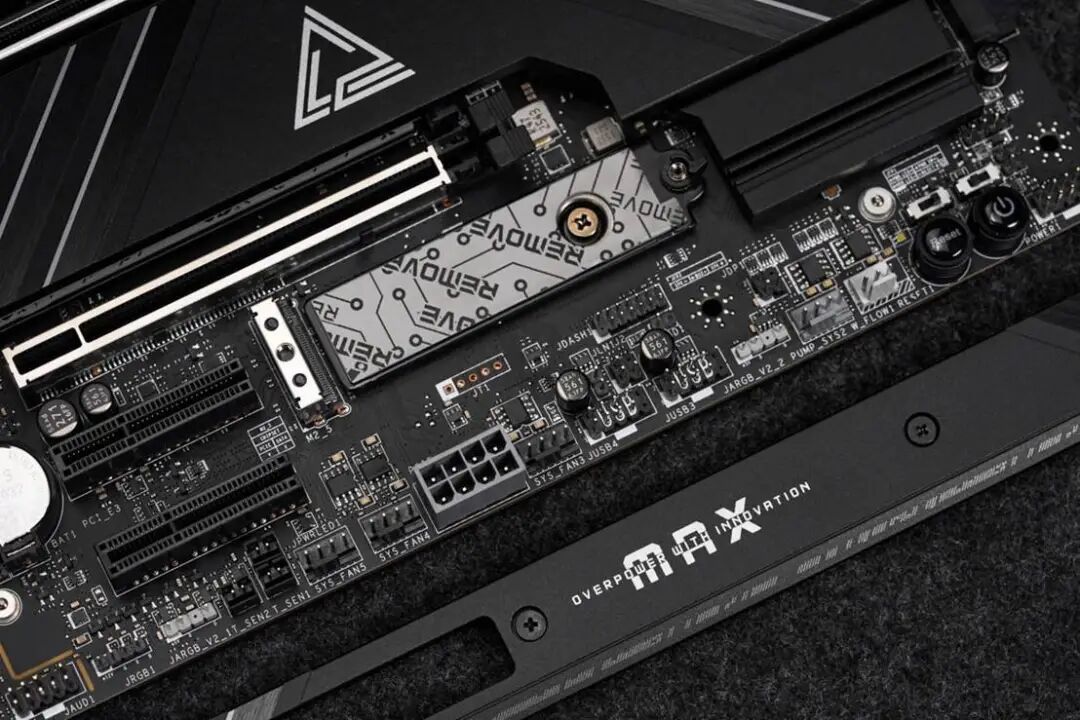

与之前主打超频的B850MPOWER一样，X870E UNIFY-X MAX暗影将M.2_1插槽设置在了双内存插槽旁边，加上主板下方的4个M.2插槽，一共拥有5个M.2插槽。其中右侧和CPU下方第一个M.2插槽均与CPU直连，每个插槽都拥有PCIe 5.0×4速率，并配备了独立散热马甲和双面散热片，兼容2260/2280 M.2 SSD。而位于中间M.2_3/M.2_4插槽则共用一块大金属马甲，与PCH相连，拥有PCIe 4.0×4速率，M.2_4兼容2280/22110规格的M.2 SSD，M.2_3则与前面两个插槽一致。至于最下方的M.2_5槽同样支持PCIe 4.0×4的速率和2260/2280的规格，只是与PCIe 4.0 ×4插槽共享带宽，二者只能选其一，不建议作为优先选择槽位。板载IO接口X870E UNIFY-X MAX暗影的板载接口数量属于ATX主板的常规水平，主板供提供了8个PWM风扇/水泵接口与3个5V ARGB接口，分布在主板右上方和下沿，其中水泵接口和5V ARGB接口都做成了灰色以提升区分度。USB接口方面，主板提供了1个USB 20Gbps Type-C接口、4个USB 5Gbps Type-A和4个USB 2.0接口，并且还能通过Ez Conn扩展出1个USB 2.0接口，总计能提供10个USB接口，这个数量应该说是绰绰有余了。另外，主板24pin供电口下方还有个6pin供电口，是专门拿来给Type-C接口的60W快充供电的。

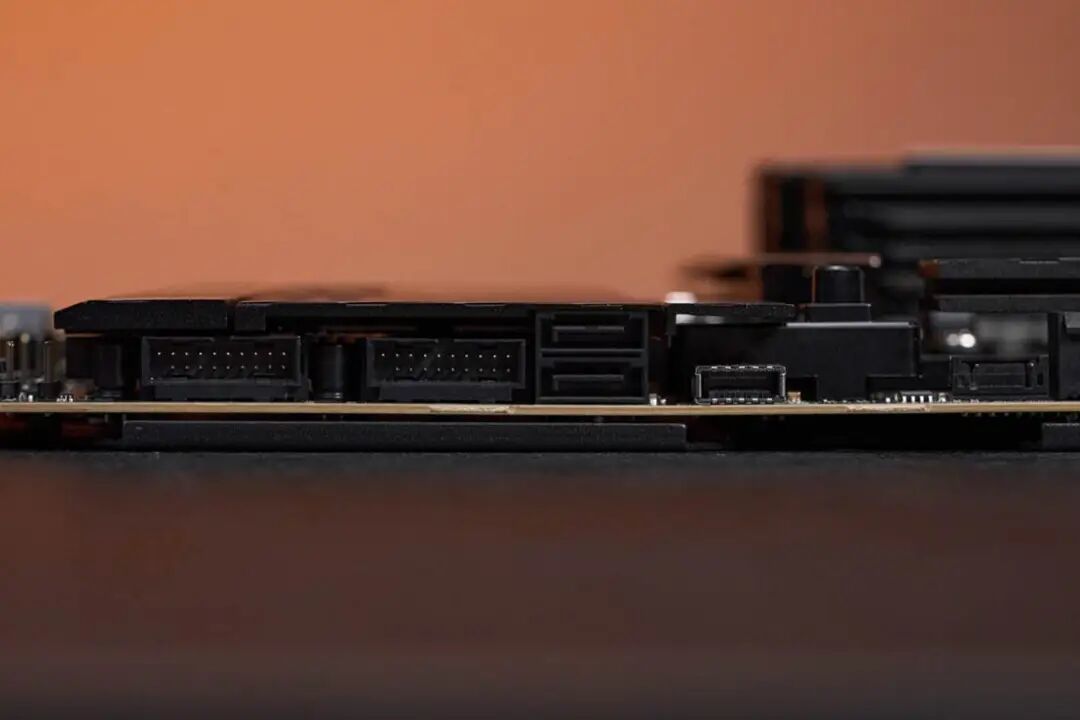

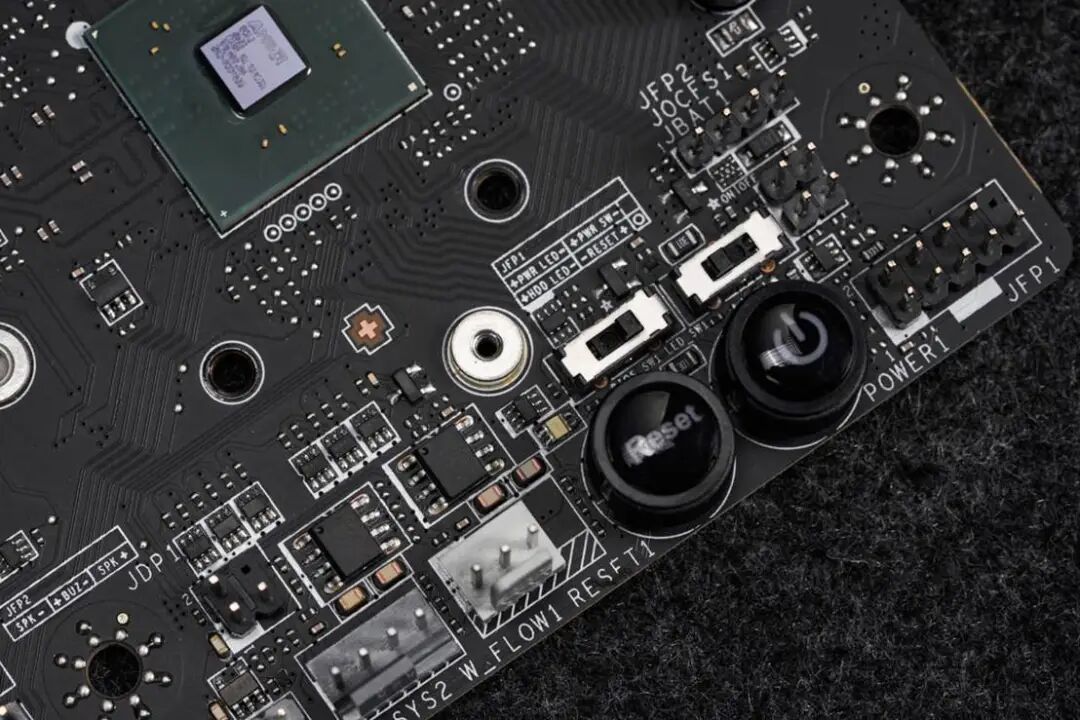

由于PCH的通道都拿来做成了M.2插槽，因此X870E UNIFY-X MAX暗影就只有2个SATA硬盘接口了。除此之外，微星在RTX 50系显卡发售之初就加入的PCIe辅助供电接口依旧有保留，虽然我们已经验证过了电源的供电线能完全满足RTX 50系旗舰显卡的需求，但考虑到AMD还是有“战未来”的属性，因此这个接口说不定在未来依旧是有用的。最后还有2个温度探头接口，以及右边的BIOS切换按钮，这些都是为超频玩家而设计的，十分贴心。后置IO接口

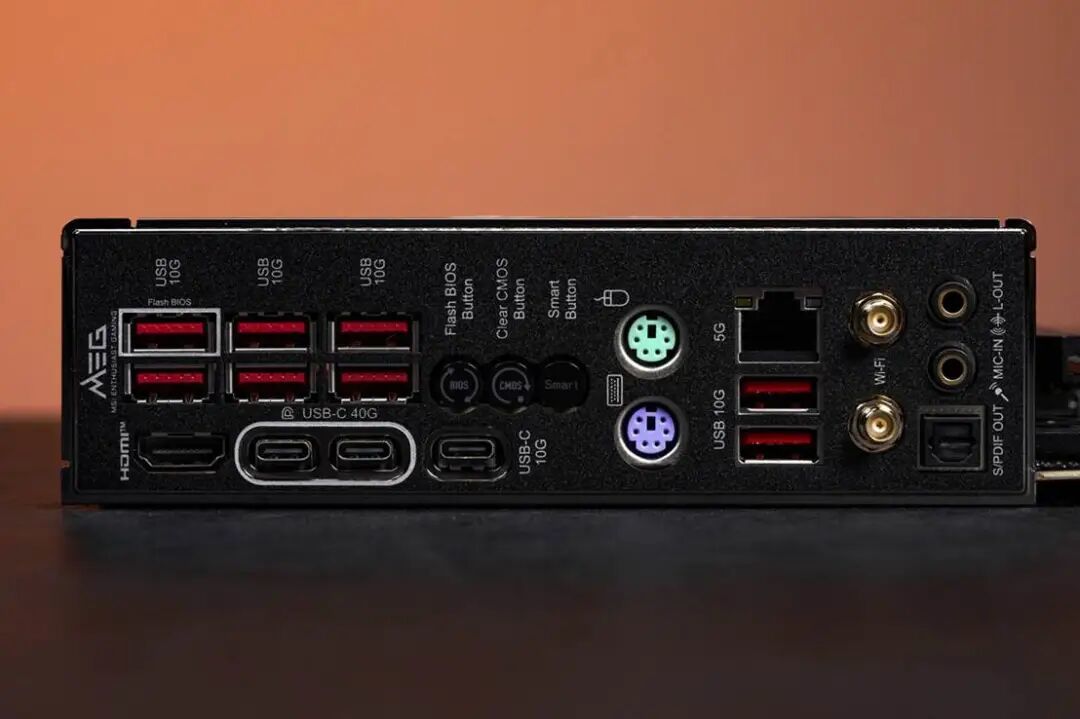

X870E UNIFY-X MAX暗影的背部I/O接口数量几乎和Z890 UNIFY-X一样，两者只相差了1个USB 10Gbps的Type-C接口，具体接口有2个USB 4接口、1个USB 10Gbps Type-C接口以及8个USB 10Gbps Type-A接口，数量相当丰富。主板还提供了1个5G网口、1对WiFi天线接口、以及1个HDMI接口，中间部分是3个功能按键，分别是重置CMOS、BIOS更新和Smart Button。而为了装下这三个按钮，音频这边就稍作牺牲，只留下一对输入/输出3.5mm接口和一个数字光纤音频接口。值得一提的是，为了减少系统占用，X870E UNIFY-X MAX暗影保留了旧版本的键鼠接口PS/2，这个接口属于输入装置接口，而不是传输接口，可以减少系统资源的占用。细节用料USB4&供电模块

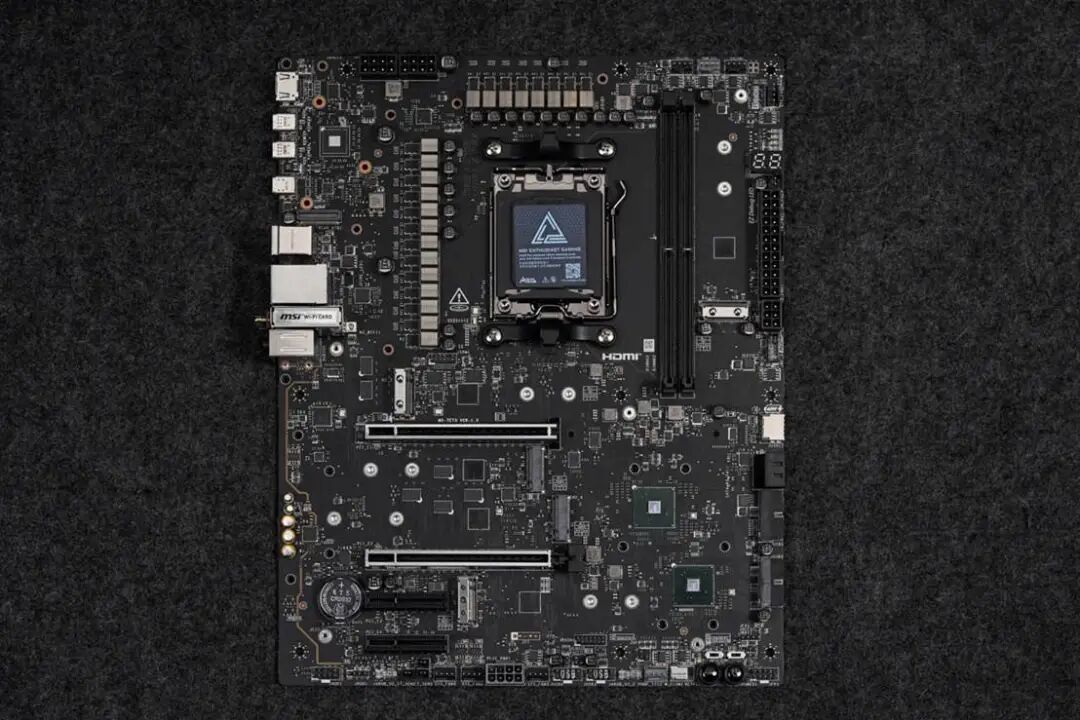

尽管接口丰富，但X870E UNIFY-X MAX暗影的大部分元器件都是在正面的，背面没有什么太多的元器件，可以避免装机时的磕碰，元器件的排布设计都很规整有序，看着比较赏心悦目。

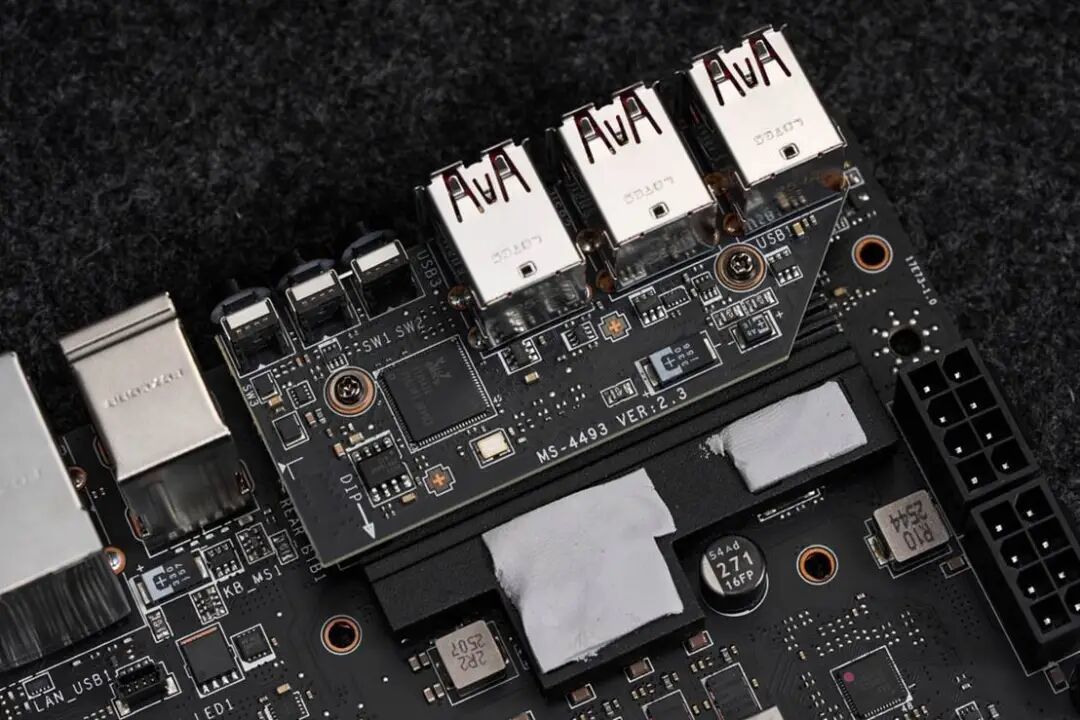

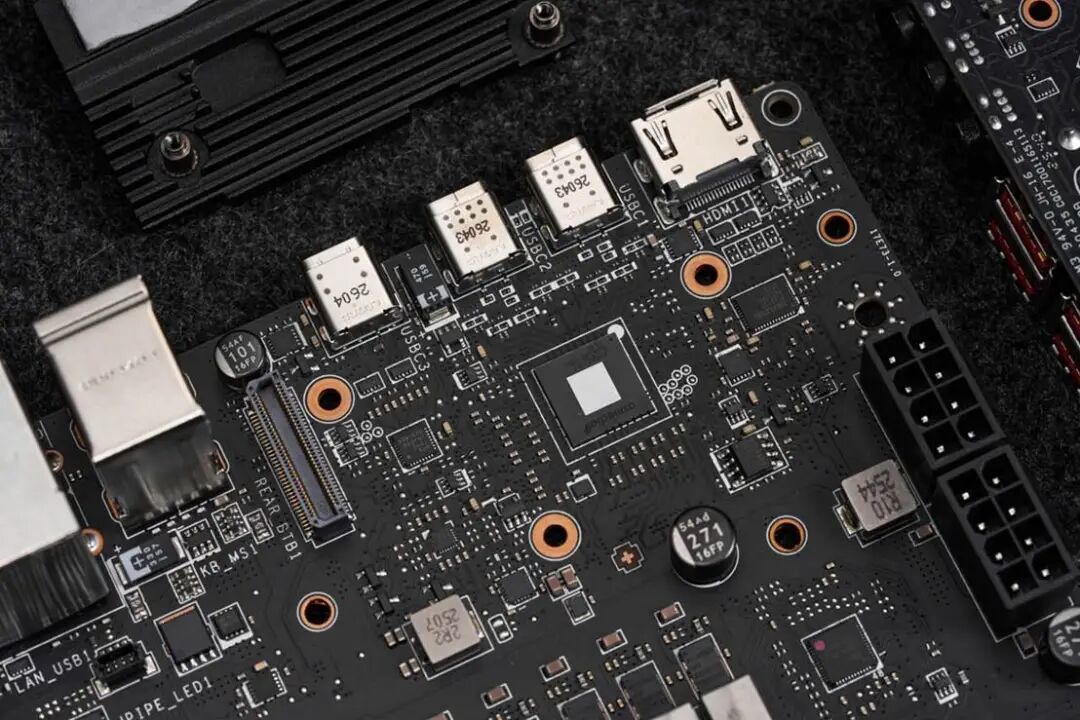

微星在左上角的背部I/O部分用了硬桥堆叠的方式来保证主板的I/O丰富度，上方是USB 10Gbps Type-A接口，下方就是2个USB 4接口，微星还为USB 4的控制芯片设计了散热片，避免传输大量数据时发热降速。拆开散热片就看到下面的控制芯片是祥硕的ASM4242，是一款非常泛用的USB 4控制芯片，很多X870/X870E高端主板都有使用。

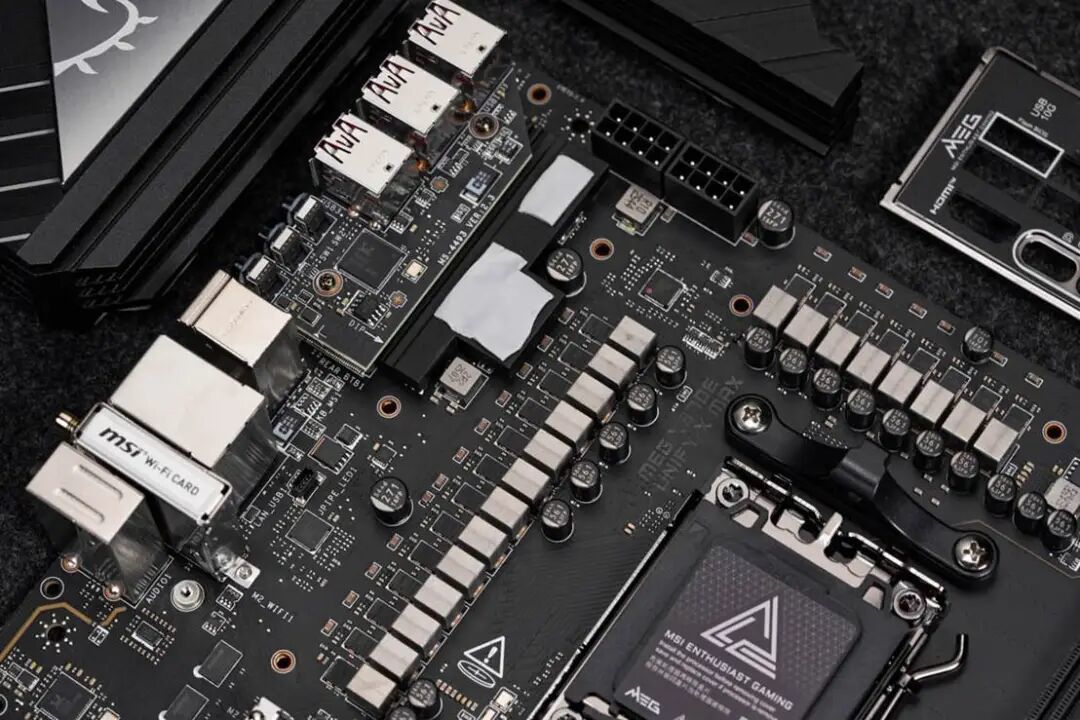

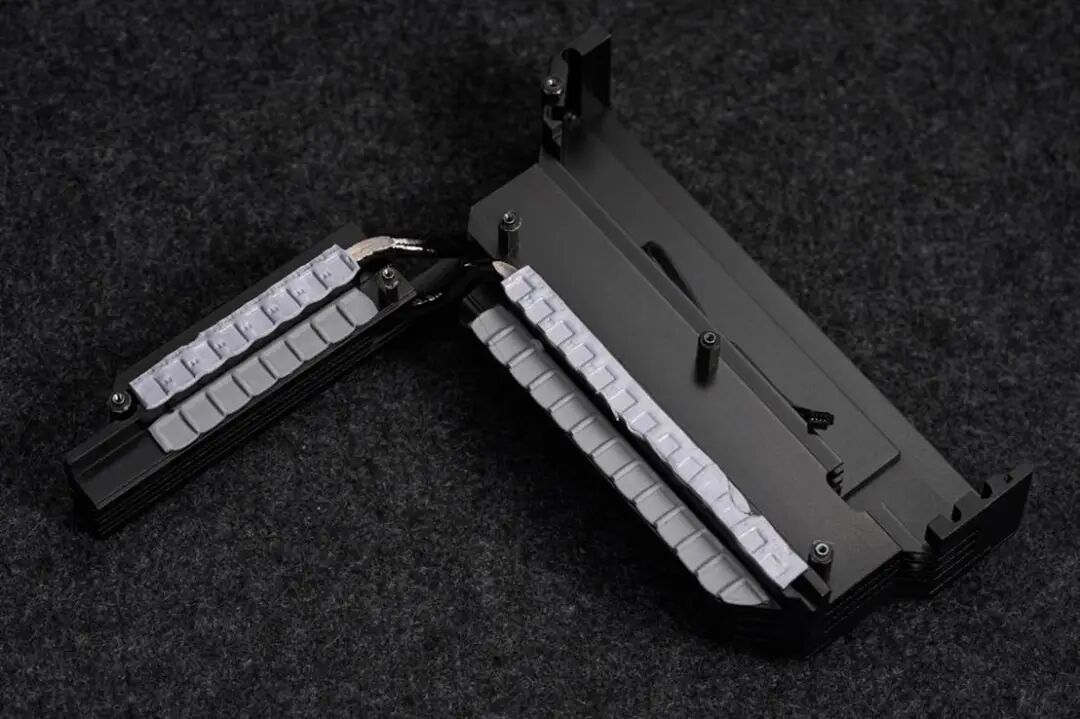

来看到供电模块上，首先要说的是散热马甲，为了更好地令供电元件稳定运行，X870E UNIFY-X MAX暗影使用了铝合金上盖+双交叉式铜管的组合，并在与MOSFET的接触面贴有导热系数达9W/mK的高性能导热贴，这样的散热配置能够将热量更均匀地分摊到马甲上，增大散热面积，保障供电元件高负荷时的温度稳定。

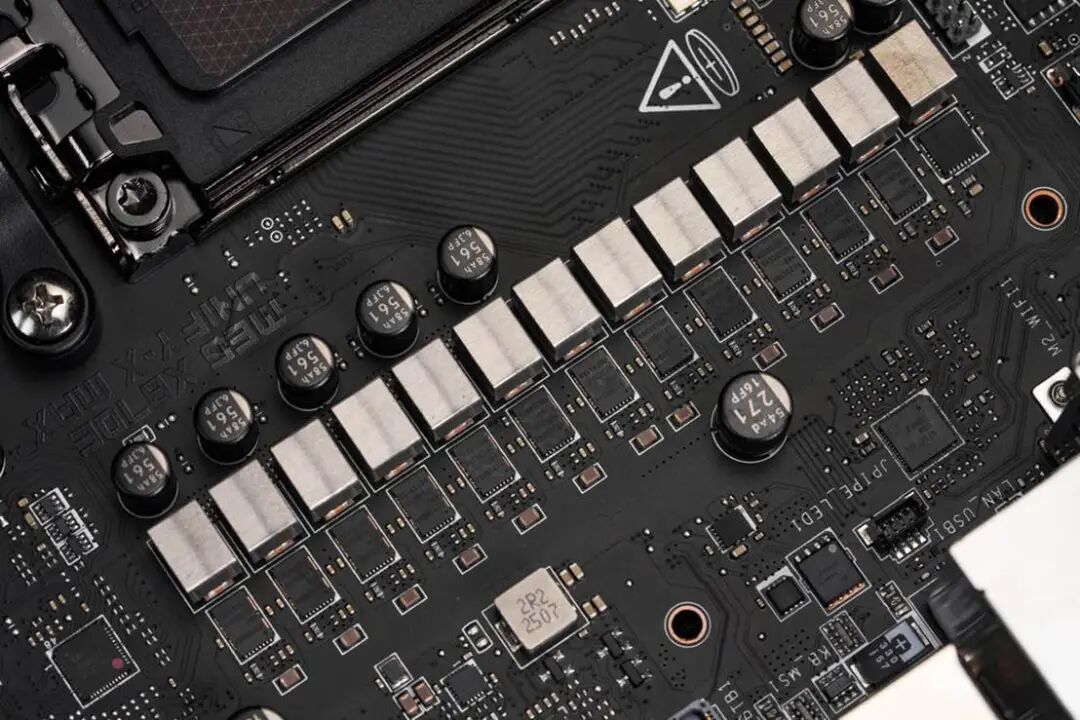

主板的供电配置为18+2+1相SPS供电，其中18相核心供电和2相Soc供电采用来自瑞萨的R2209004 Dr.Mos，最高支持110A电流，带起即将发布的9950X3D2都不成问题；剩下的1相供电为Misc供电，其使用的Dr.Mos为Alpha & Omega的AOS AOZ5516QI，最高支持55A的输出电流。控制这21相供电的PWM芯片同样来自瑞萨，型号为RAA229620，这款芯片最大支持12相供电，也就是说核心的18相是并联起来的，所有供电加起来刚好用完12相（9+2+1）。其他芯片靠右下角的正方形芯片就是外置时钟发生器前面提到X870E UNIFY-X MAX暗影是可以调节CPU外频的，因此外置时钟发生器必不可少，这颗芯片被安排在了两个M.2插槽之间，型号和我们之前测过的MAX系列主板一样，都是瑞萨的RC26008。

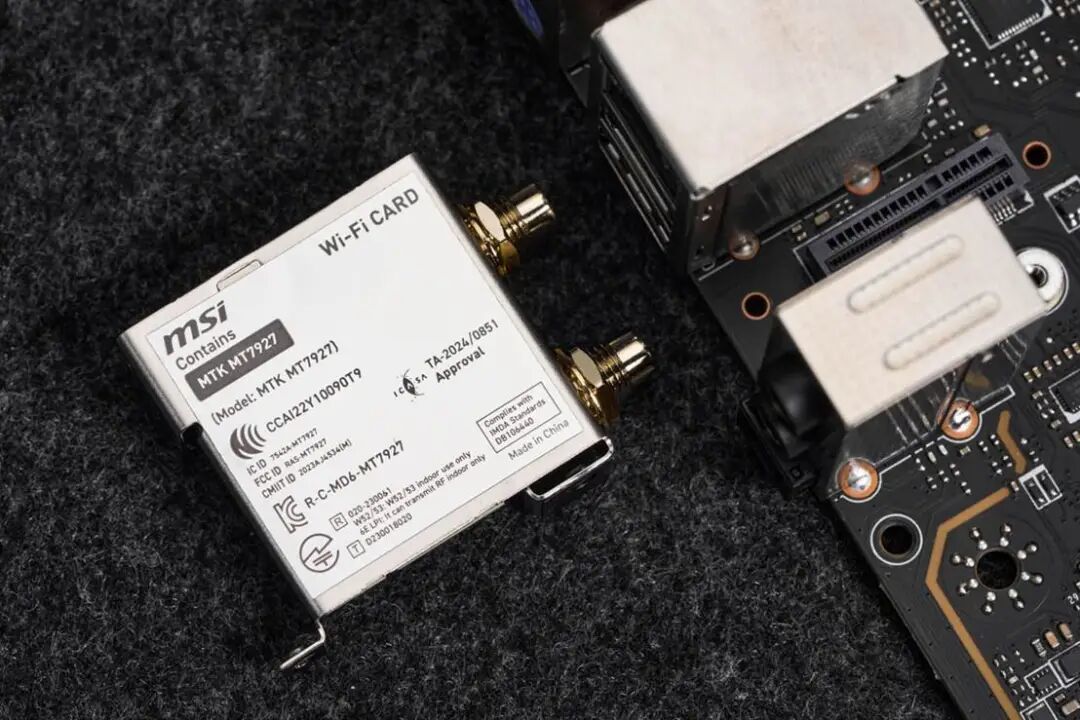

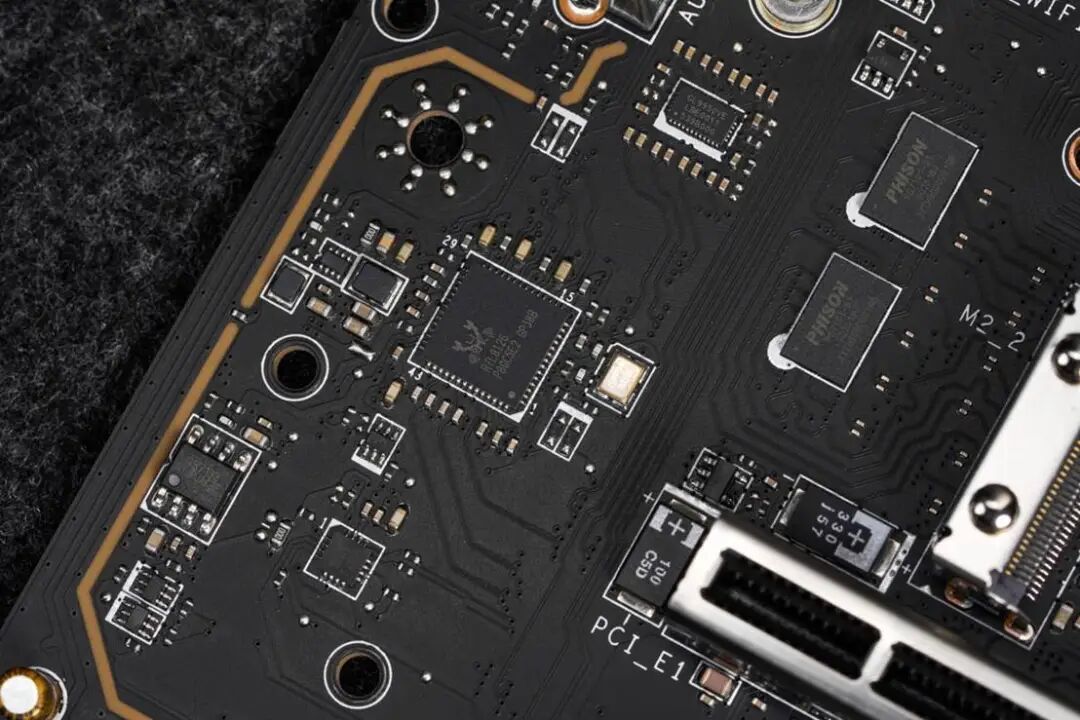

主板的有线网卡是瑞昱经典的RTL8126，支持5Gbps速率，它的上方是被包裹在金属屏蔽壳里面的无线网卡，型号是联发科的MT7927，最大支持6.5Gbps的无线传输速率和蓝牙5.4，都是中高端主板常用的网卡组合。

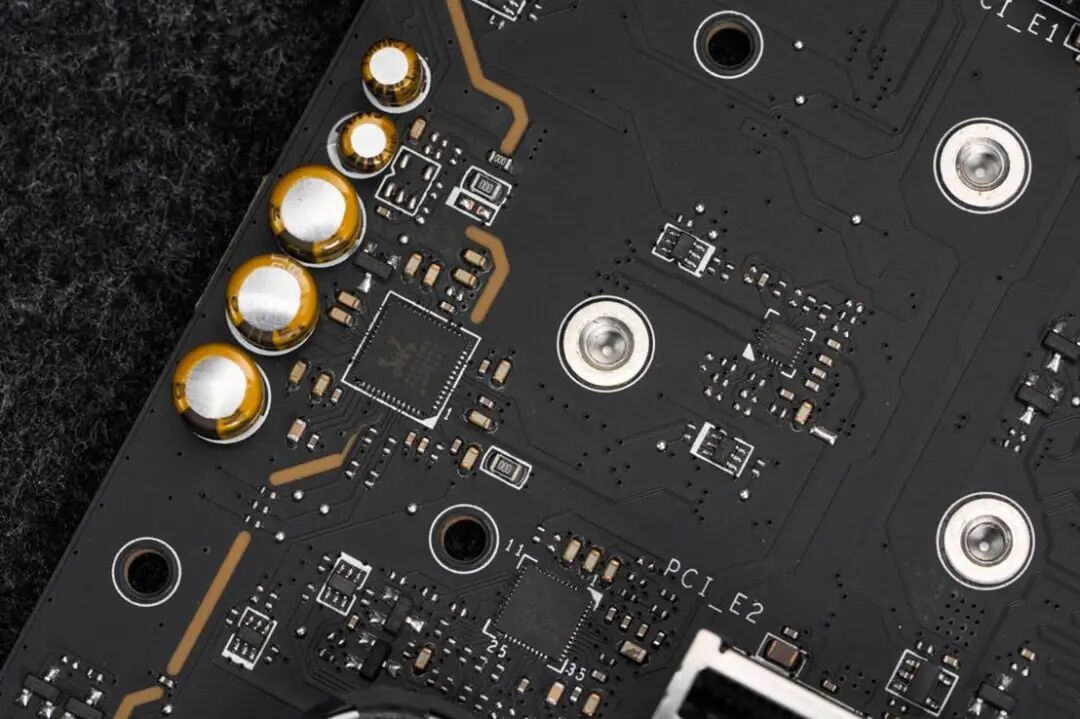

主板的声卡在左下角，同样是经典的瑞昱ALC4080，其支持120dB SNR的立体声输出和113dB SNR的音频输入，以及32-Bit/192kHz回放，应付日常用户的需求绰绰有余了；旁边还有5颗音频电容。不过X870E ACE MAX战神上的ESS ES9219Q Combo DAC/HPA就没有了，毕竟是主打超频的主板，音频这种外围体验够用就行。性能测试测试配置

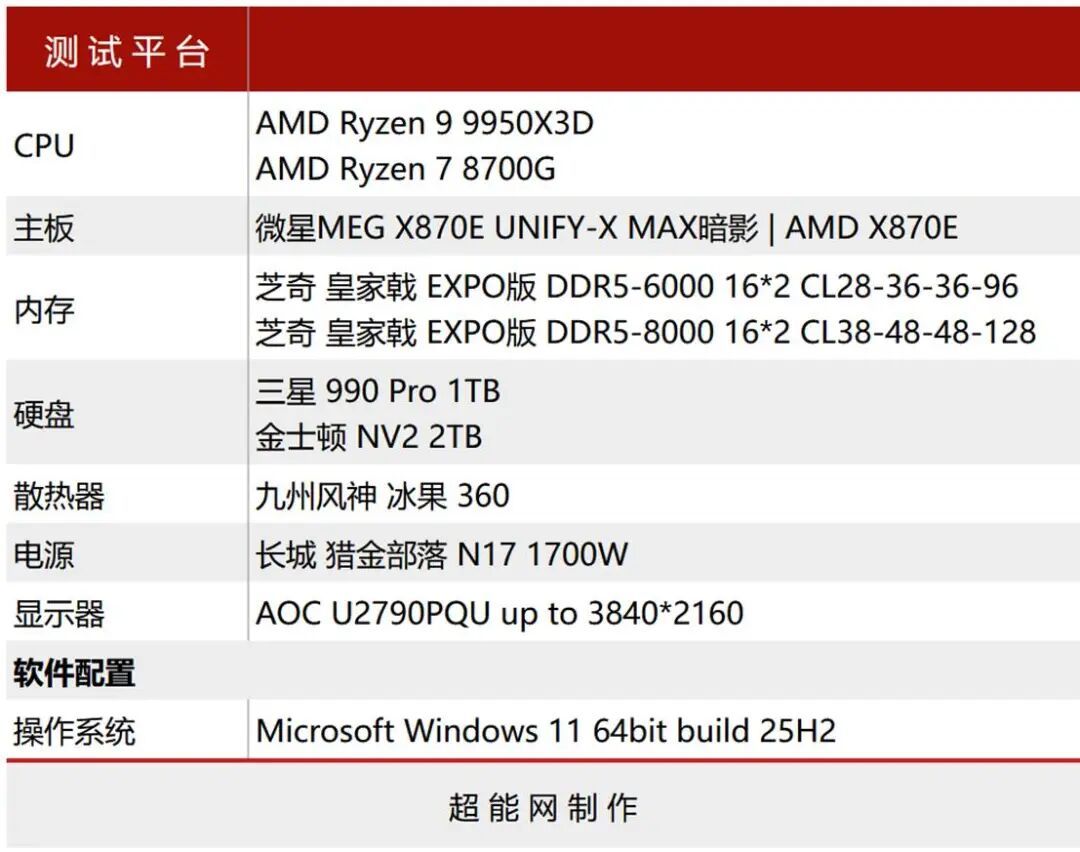

由于这块主板的测试时，我们手上暂时还没有Ryzen 9 9950X3D2，因此就用Ryzen 9 9950X3D来进行上机测试了，另外还有一颗用来冲击内存高频的AMD Ryzen 7 8700G。内存我们也选了两套，1套是AMD平台常用的DDR5-6000 芝奇皇家戟 EXPO版，用来测试常规频率的性能表现和超频能力，另一套就是DDR5-8000的内存，看看能不能真的像微星所说的那样达到DDR5-10600+的频率。BIOS体验

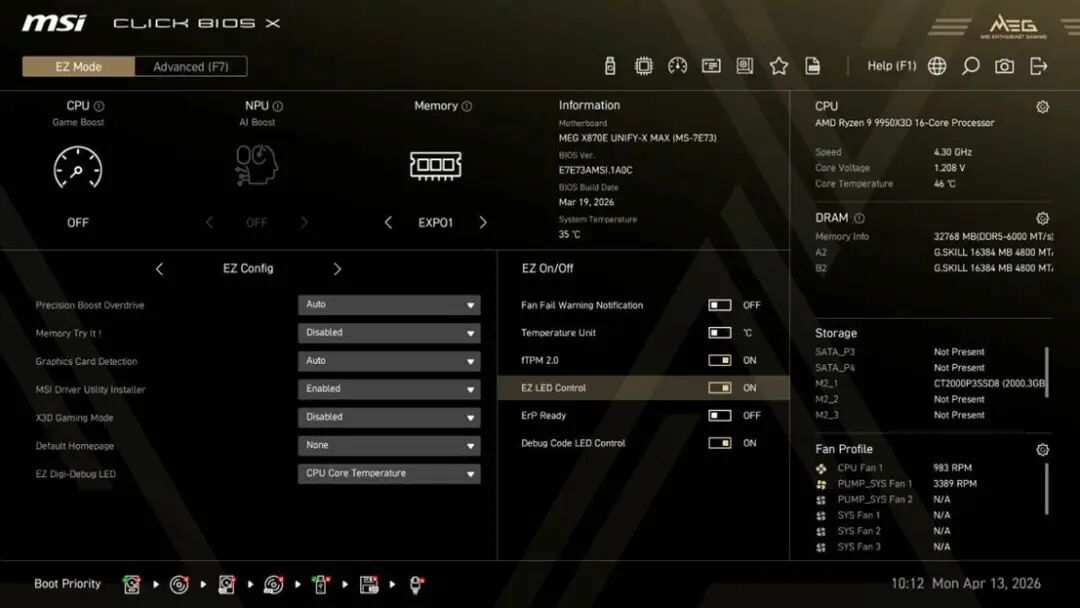

微星从X870/B850主板推出开始，就全面更换了Click BIOS X，相信大家对这个BIOS界面已经相当熟悉了。EZ Mode首页的EZ Config部分提供了多种功能调控选项，用户可以直接在这里调节PBO选项、使用Memory Try it！进行超频，以及开关X3D Gaming Mode等操作，还能通过左右键选择收藏的高级选项，省去重复查找的烦恼。右边则是一些平台的信息，点击对应栏位的小齿轮就能看到具体的运行情况。

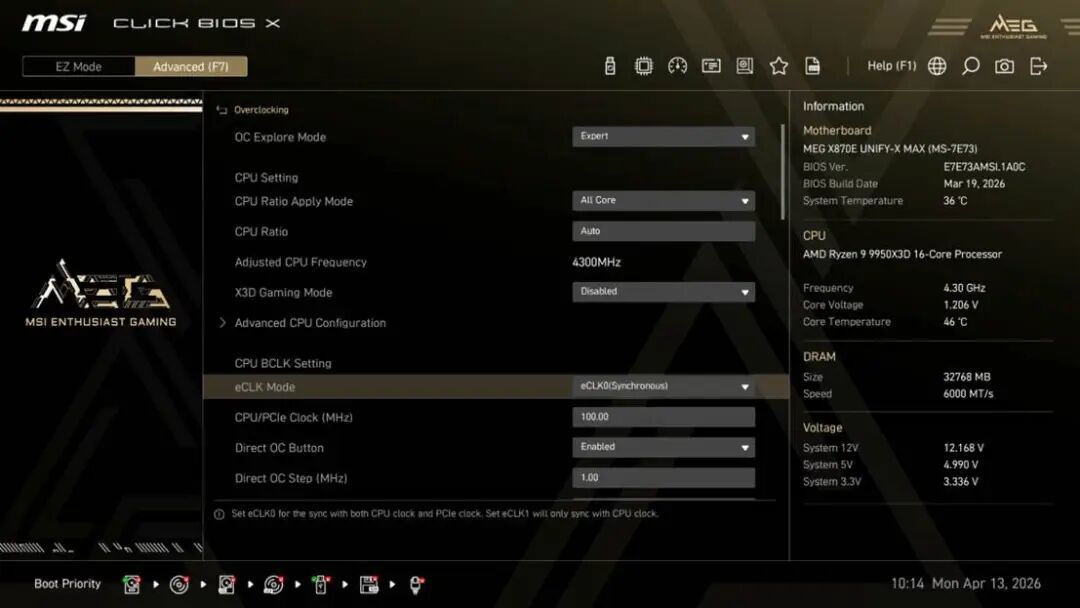

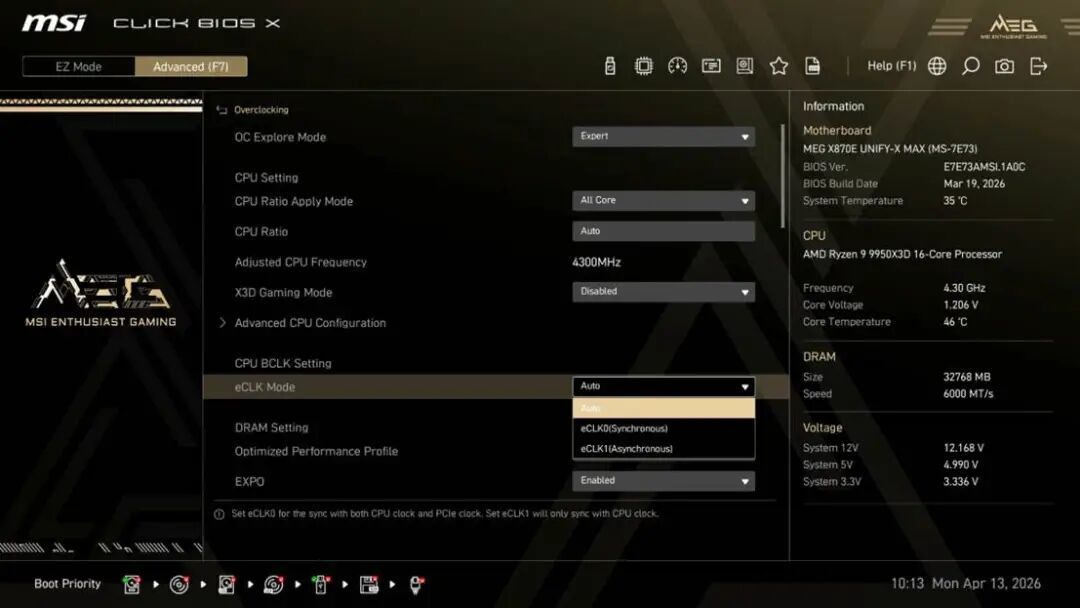

切换到高级模式后，在CPU超频选项里我们会看到一个eCLK Mode功能，这个就是调整外频的选项了，启用后可以选择同时调整CPU和PCIe的外频（eCLK0），或者只调节CPU的外频（eCLK1），选择后就会出现更多的调整选项。值得一提的是，那个超频调整控制器的开关（Direct OC Button）是要在启用eCLK Mode功能后才会显示的，大家在使用时要注意一下。

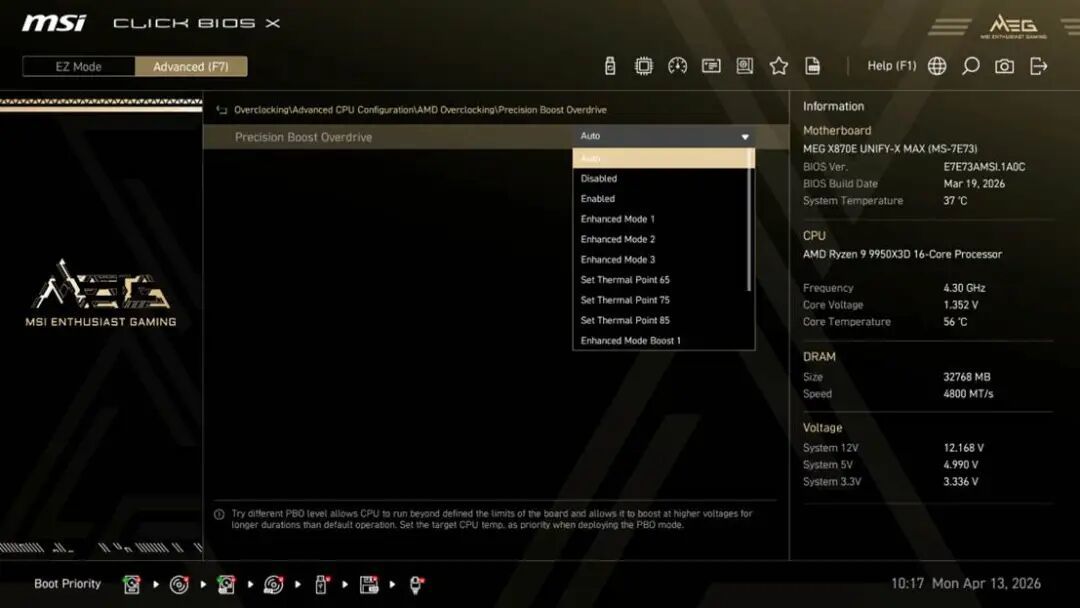

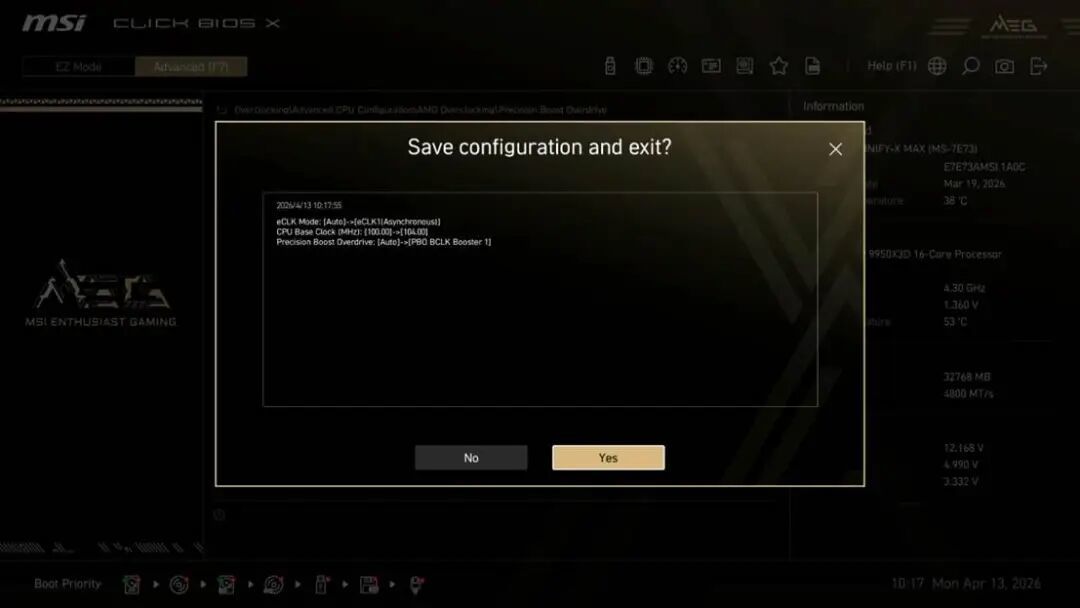

如果不需要这么“硬核”的超频选项，那么直接在PBO选项里选择微星给出的预设档位显然是更好的选择。X870E UNIFY-X MAX依旧提供三挡随数字增大而逐渐激进的Enhanced Mode、三挡预设温度墙的Set Thermal Point，以及两档更加激进的Enhanced Boost Mode。同时由于时钟发生器的加入，微星还额外提供了PBO BCLK Booster 1和PBO BCLK Booster 2这两个预设，打开后主板就会自动选择eCLK1，将CPU的外频分别设置为104MHz和105MHz。

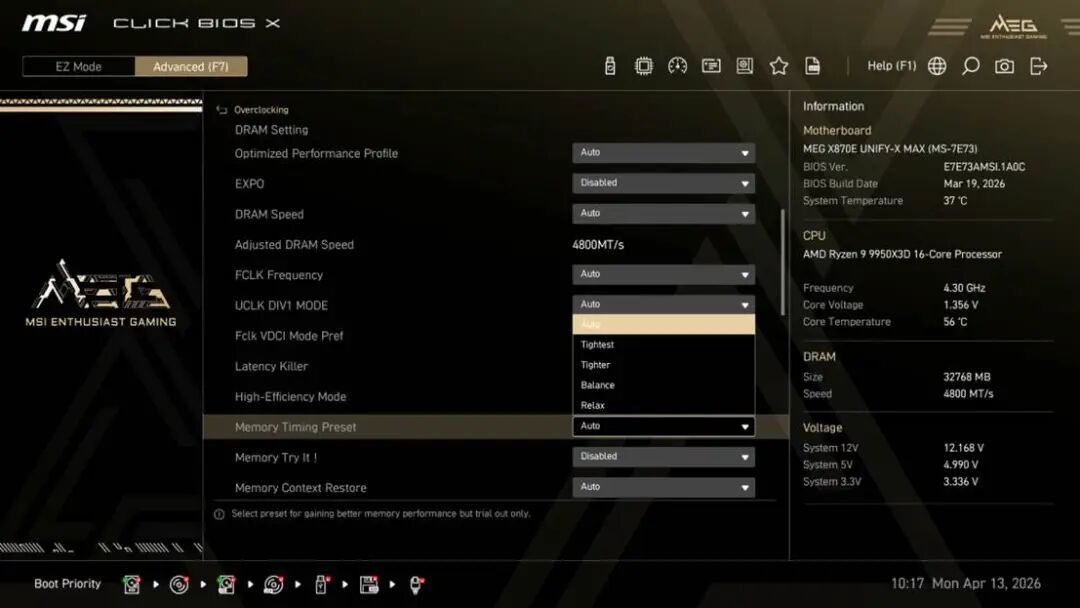

内存超频方面，降低延迟的Latency Killer延迟杀手和快速调整内存小参的High-Efficiency Mode就不用多说了，微星还专门给High-Efficiency Mode中的各个挡位进行了接地气的“汉化”，不过个人而言还是比较习惯用英文原版的，毕竟更容易知晓各个挡位的区别（主要是各种“香”有点让人忍俊不禁）。这里同样还有个“小知识”，就是使用8700G时，BIOS里面是没有Latency Killer延迟杀手选项的，应该是Ryzen 9000系列处理器独有的优化。CPU供电能力测试CPU供电能力测试主要围绕主板的几档PBO超频预设来开展，分别测试稳定性和基准性能表现，测试流程为在保证能通过15分钟AIDA 64 StessFPU稳定性测试后，再进行基准性能测试，测试时会记录诸如CPU平均运行频率、功耗、温度、MOS温度等数据。在我们的测试过程中，手头上的这颗9950X3D在X870E UNIFY-X MAX暗影上最高能开到PBO Enhanced Mode3/Enhanced Boost Mode2/PBO BCLK Booster 1三挡预设，PBO BCLK Booster 2因为条件过于苛刻了，虽然能正常进入系统，但一打开软件就会卡死，因此我们先来看看这三个模式与默认设置还有两个AMD PBO设置的性能表现差异。

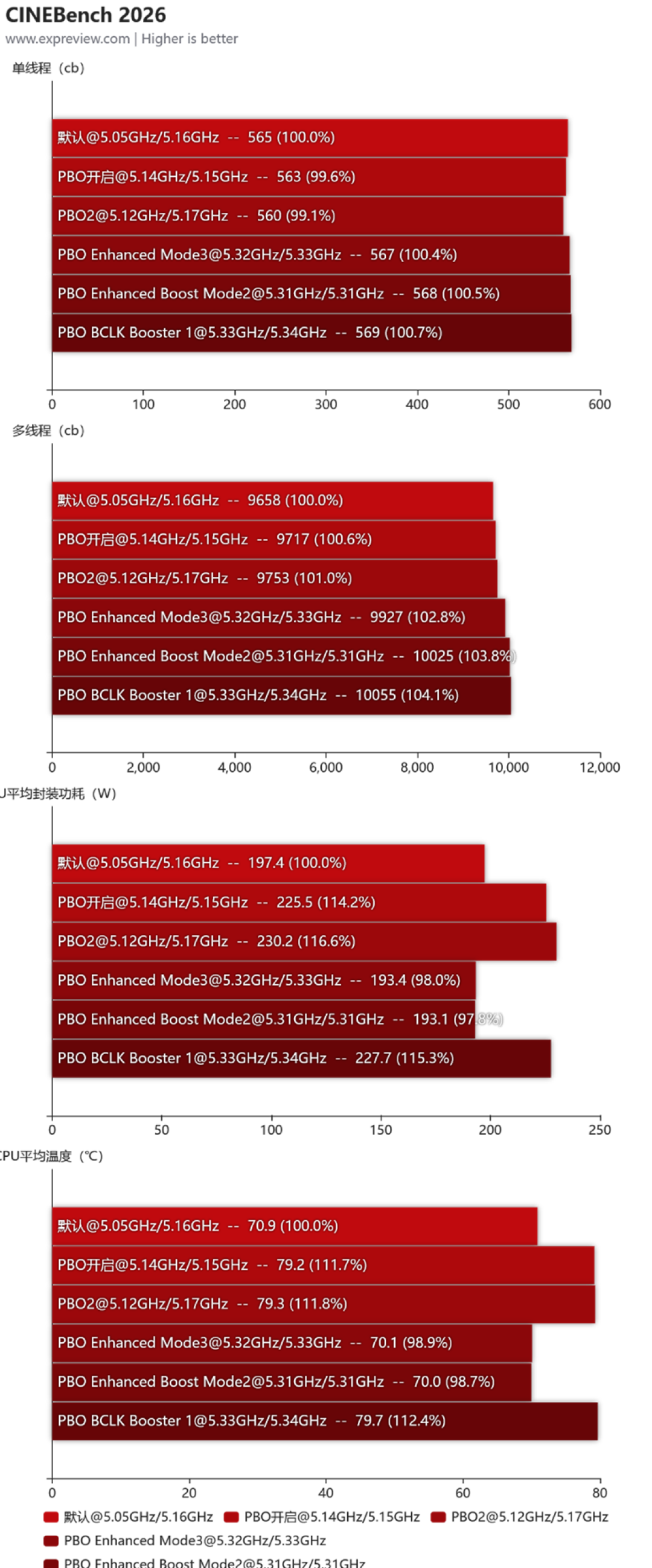

我们用最新的CINEBench 2026对上面6个模式下的CPU单线程和多线程性能进行了10分钟的测试，并用HWInfo记下了多线程测试时的平均频率、封装功耗和温度，测试时室温约25℃左右。可以看到，6个模式下的单线程性能差距不大，幅度都是小数点后1位的差别；多线程就不一样了，主板自带的3个模式都比PBO2解锁限制后的表现要好，两个CCD的平均频率都能跑到5.3GHz以上，其中Enhanced Mode3和Enhanced Boost Mode2的温度和功耗甚至能持平默认模式，能效表现相当不错。考虑到CPU的体质差异，还是推荐用户尝试Enhanced Mode的，其对CPU体质的要求会相对宽松一些，用户可以根据自己的CPU体质来进行尝试和选择。

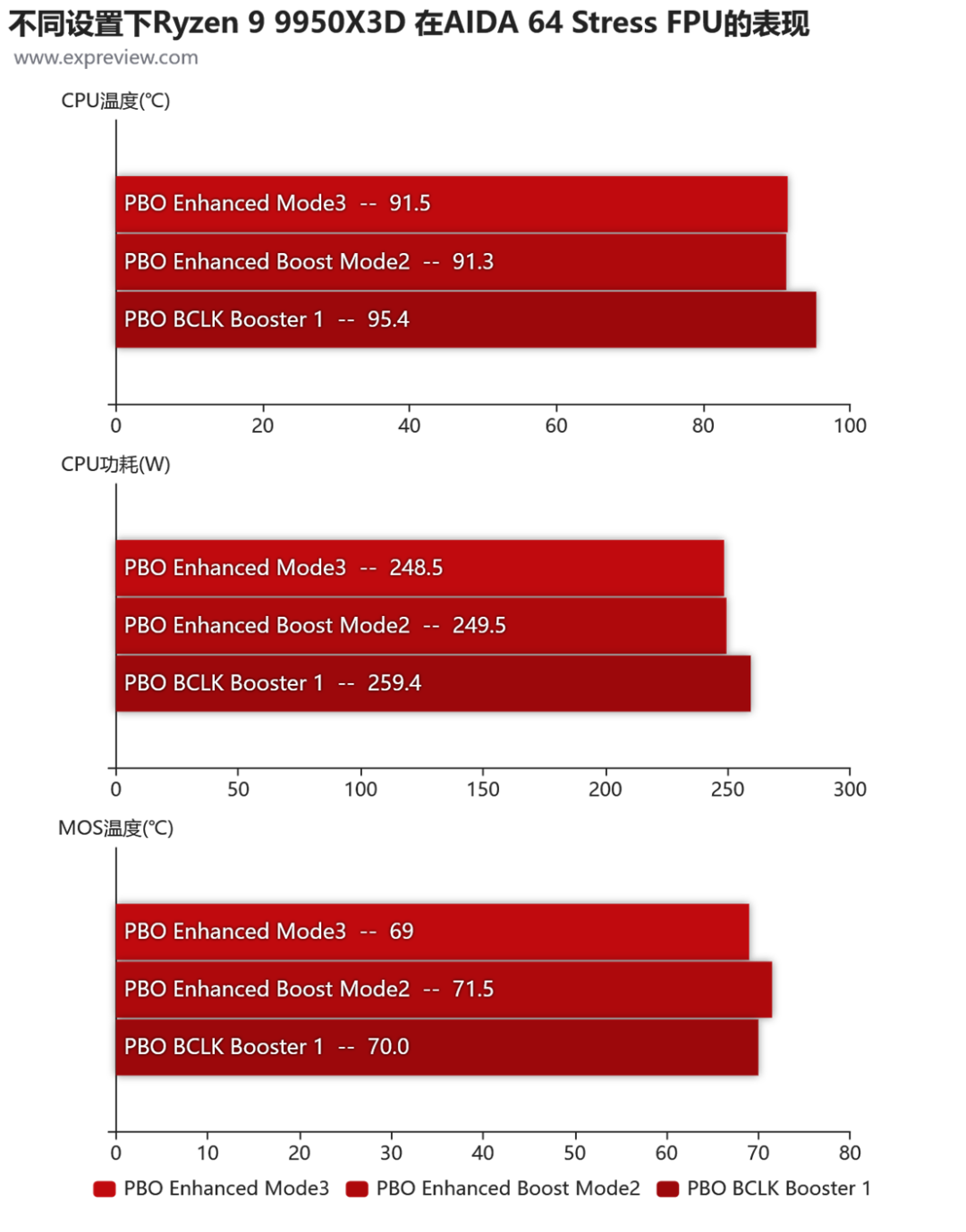

再来看几个模式在AIDA 64 Stress FPU压力测试中的表现，测试时开启AVX 512来达到更高的功耗。从这里来看，Enhanced Mode3和Enhanced Boost Mode2保持了和CINEBench 2026测试时一样的表现，两者的烤机温度和功耗都是相类似；而PBO BCLK Booster 1则因为提升了外频，导致烤机温度和功耗都是最大的，基本是贴着上限来跑。不过即便在如此高负载的状态下，主板MOS传感器读出的温度为70℃，红外摄像仪探到CPU周围最高温度也只在76℃左右，无论是供电还是散热余量都相对富余，往后再带动个1代2代旗舰处理器不成问题。PBO BCLK Booster 1烤机时的热成像图内存超频内存超频我们分成两部分来进行，其一是9950X3D的内存超频，其二是用8700G来冲击高频。

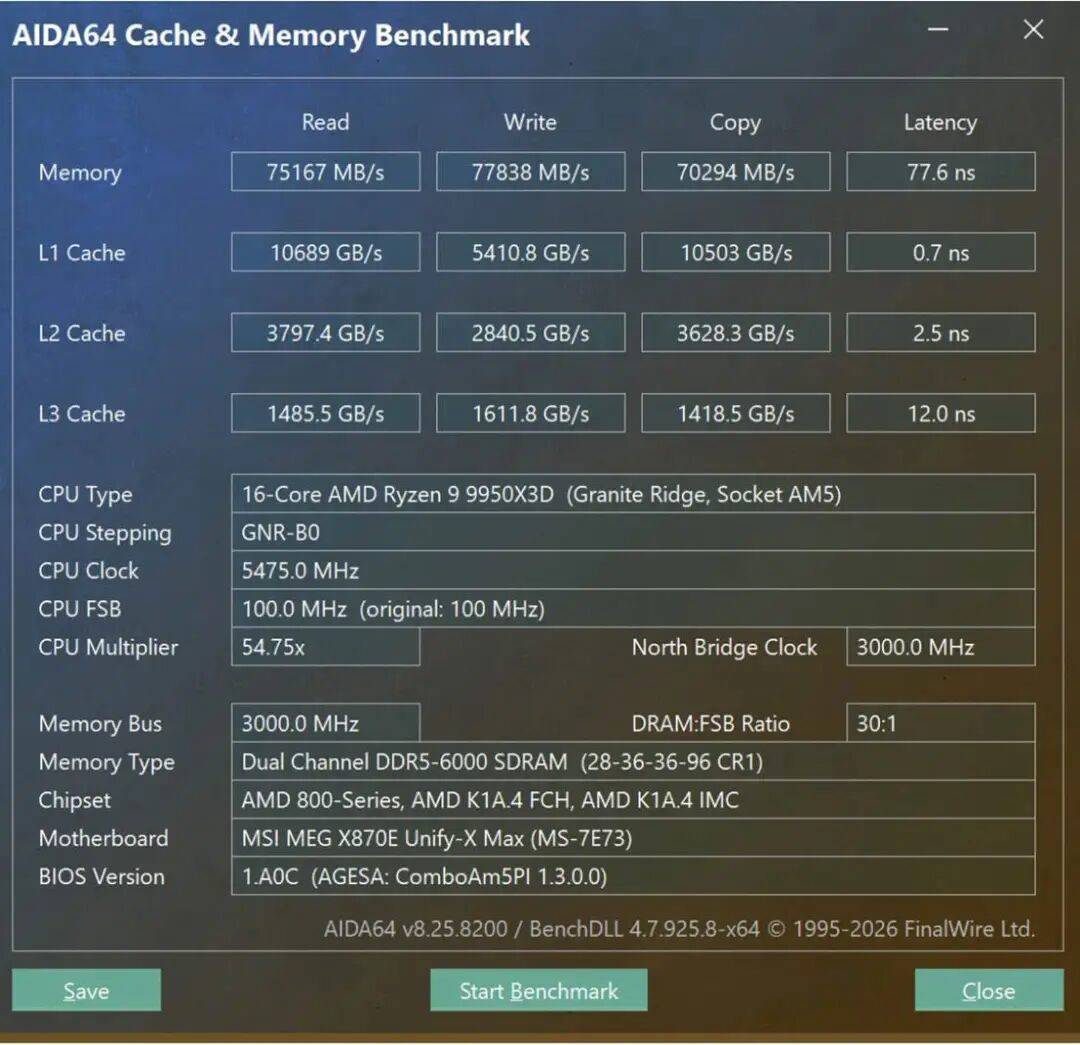

先看到9950X3D这边，我们这套DDR5-6000 CL28的皇家戟在默认开启EXPO时，读取和写入分别在75000MB/s和78000MB/s附近，延迟77.6ns.

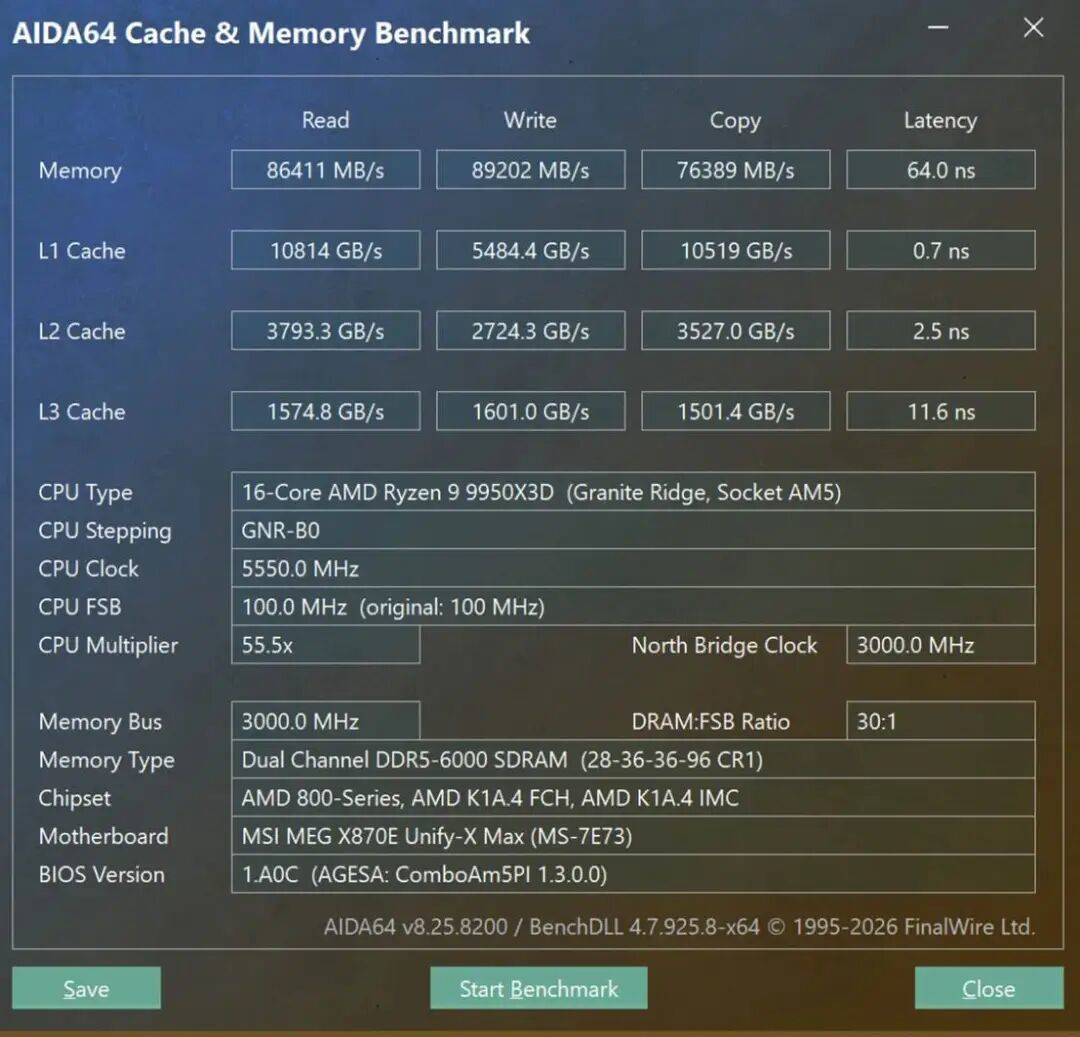

在开启Latency Killer延迟杀手和将High-Efficiency Mode调至Tighest档位后，读写瞬间就拉升到了86000MB/s和89000MB/s左右，同时延迟直接下降到64.0ns，效果立竿见影。

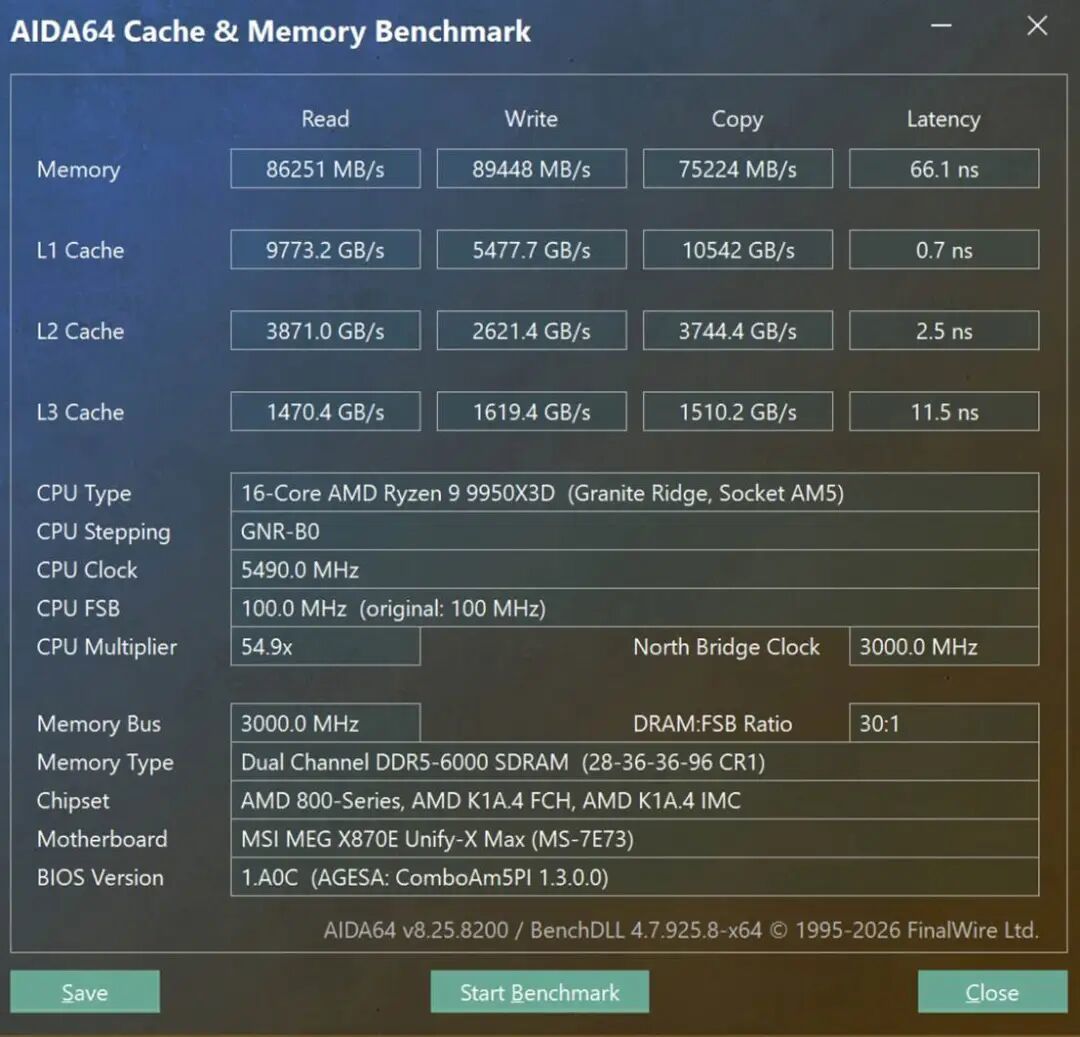

同时可以看到，Balance和Tighest档位的读写差距其实没有什么区别，延迟差距大概在2ns左右，如果担心自己内存体质不好开不了Tighest档位的话，选个Balance档位也够用了。

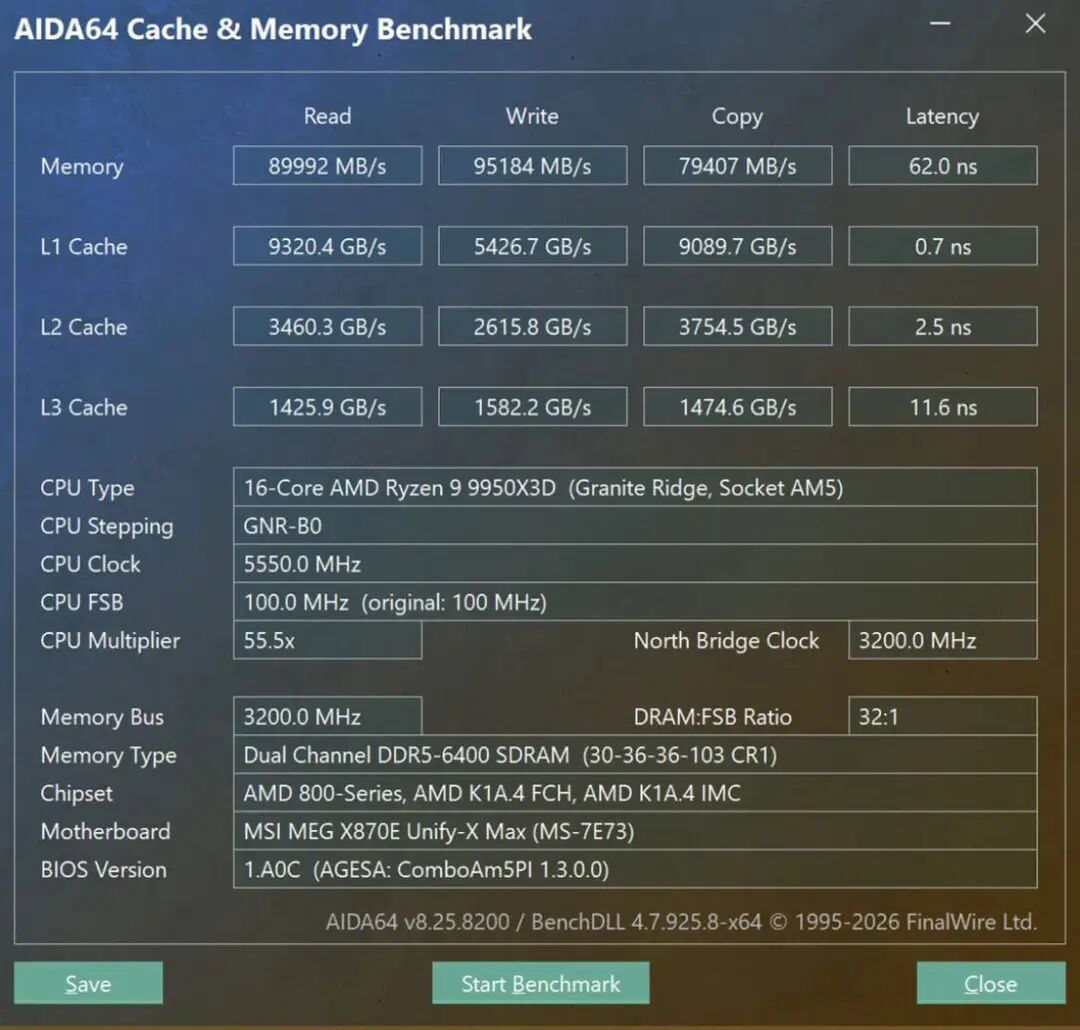

手动超频到DDR5-6400之后，配合主板优化，皇家戟也顺利地将读取提升至近90000MB/s，写入则直接打到了95000MB/s，延迟62.0ns，表现相当良好了。

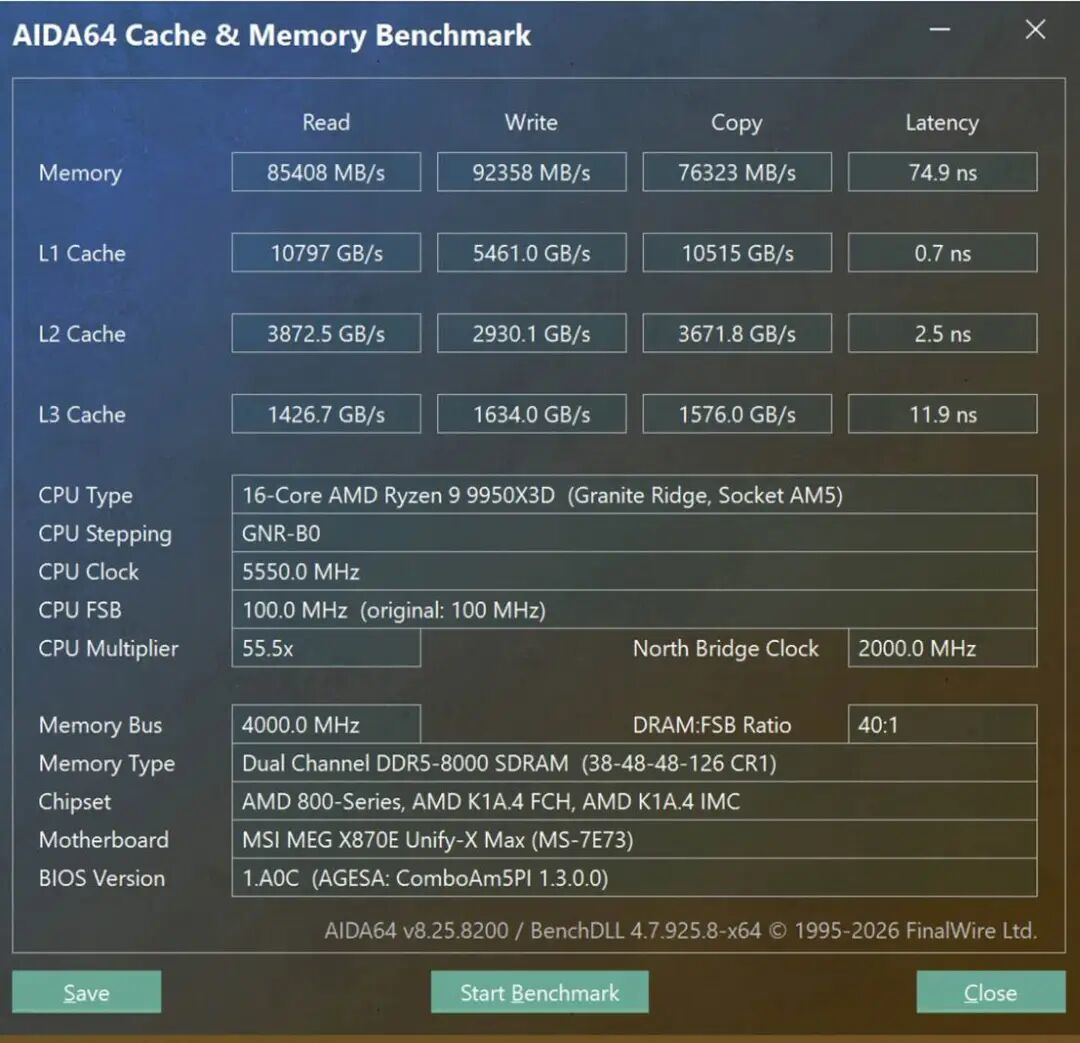

换成DDR5-8000的皇家戟后，主板开启EXPO和优化都没有问题。

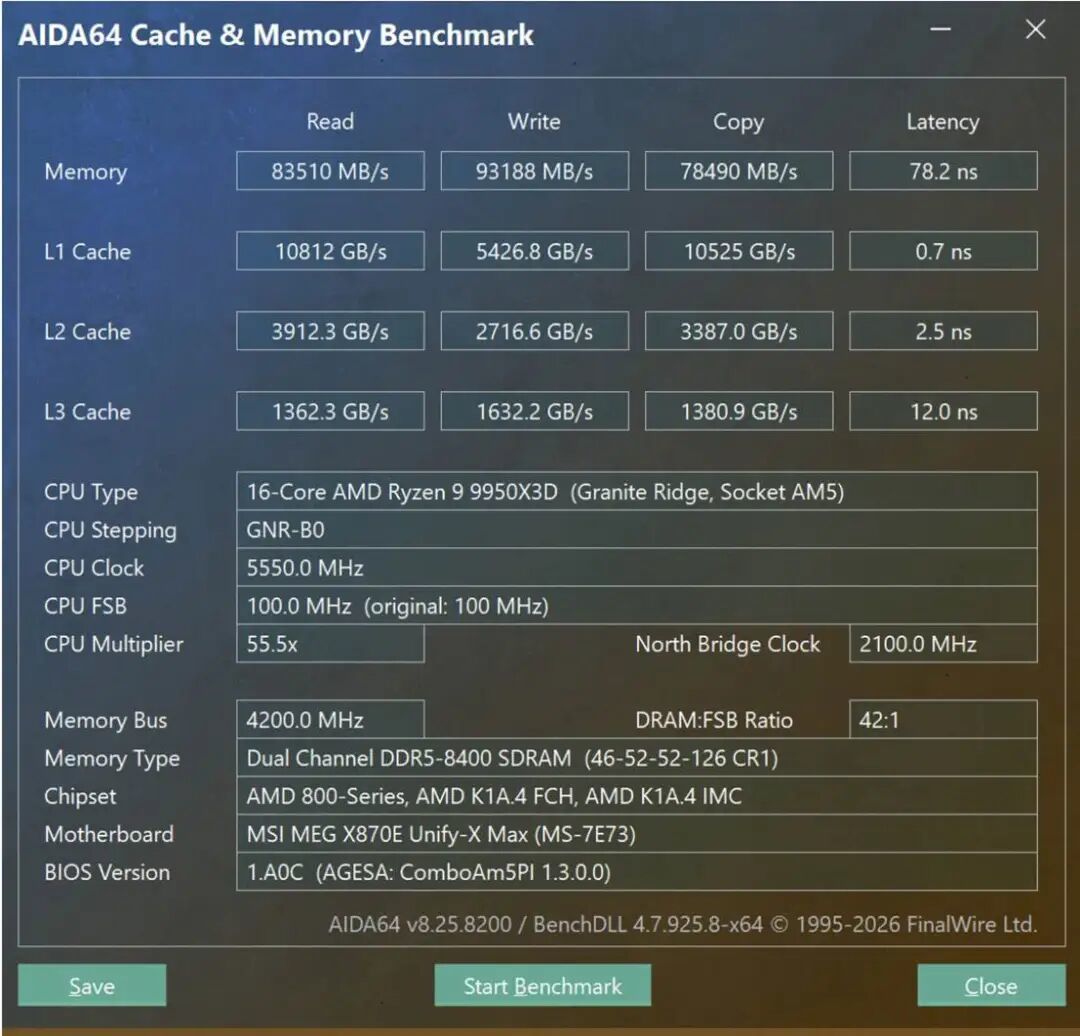

尝试超频到DDR5-8400也是信手拈来，一次点亮，不过这里我们就没进一步细调参数了，总之X870E UNIFY-X MAX在Ryzen 9000系列处理器上的内存超频表现是符合宣传的。来到8700G，我们直接用Memory Try it！中最高的DDR5-9000一档是顺利点亮。手动加到DDR5-9200后，需要放宽时序到CL48-54-54-126才能点亮并通过AIDA 64的内存读写测试，此时读取速度已经达到了108GB/s，同时延迟为67.6ns，延迟表现属于可以接受的水平。不过在冲击更高的DDR5-9400过程中，不知道是我们CPU体质问题还是内存体质问题，内存怎么也没有办法点亮，看来想要达到微星官方所说的DDR5-10600频率，还需要更好一点的CPU和内存体质才行。总结：超频实力过硬，扩展应有尽有作为微星AM5平台首款UNIFY-X系列主板，X870E UNIFY-X MAX暗影保持了系列该有的超频实力，OC Engine的加入提供了更多的超频玩法，多种PBO超频预设也十分贴心，同时满足了硬核玩家与普通用户的设置需求。内存超频的表现同样良好，搭配Ryzen 9 9950X3D可以一次点亮DDR5-8400的内存，这在我们接触过的主板中是相当少见的，换成Ryzen 7 8700G之后，DDR5-9200的超频频率虽然未触及它的极限，但也足够说明这是一款专门为超频而生的ATX主板了。

既然是ATX主板，X870E UNIFY-X MAX暗影也没有因为过分注重超频而忽视扩展性，5个M.2硬盘位+4个PCIe槽位的设计完全可以“榨干”旗舰处理器的扩展性，满足有多个存储设备的用户的需求；主板背部的I/O接口也是十分豪华，12个USB接口基本上很难遇到不够用的情况，因此这是一款在超频实力和扩展性上都做到顶级水准的旗舰级X870E主板，加上64MB BIOS芯片，往后再战个两代CPU都完全不是问题。至于价格方面，我们测试时微星官方还没有透露相关定价，根据之前X870E ACE MAX战神来看，应该会落在5000~6000元，适合那些喜欢玩超频同时又要顶级扩展性的用户来选购。
