不要分手啊？？？

原本想放弃这颗Flash，测完参数后，我决定再给它一次机会。

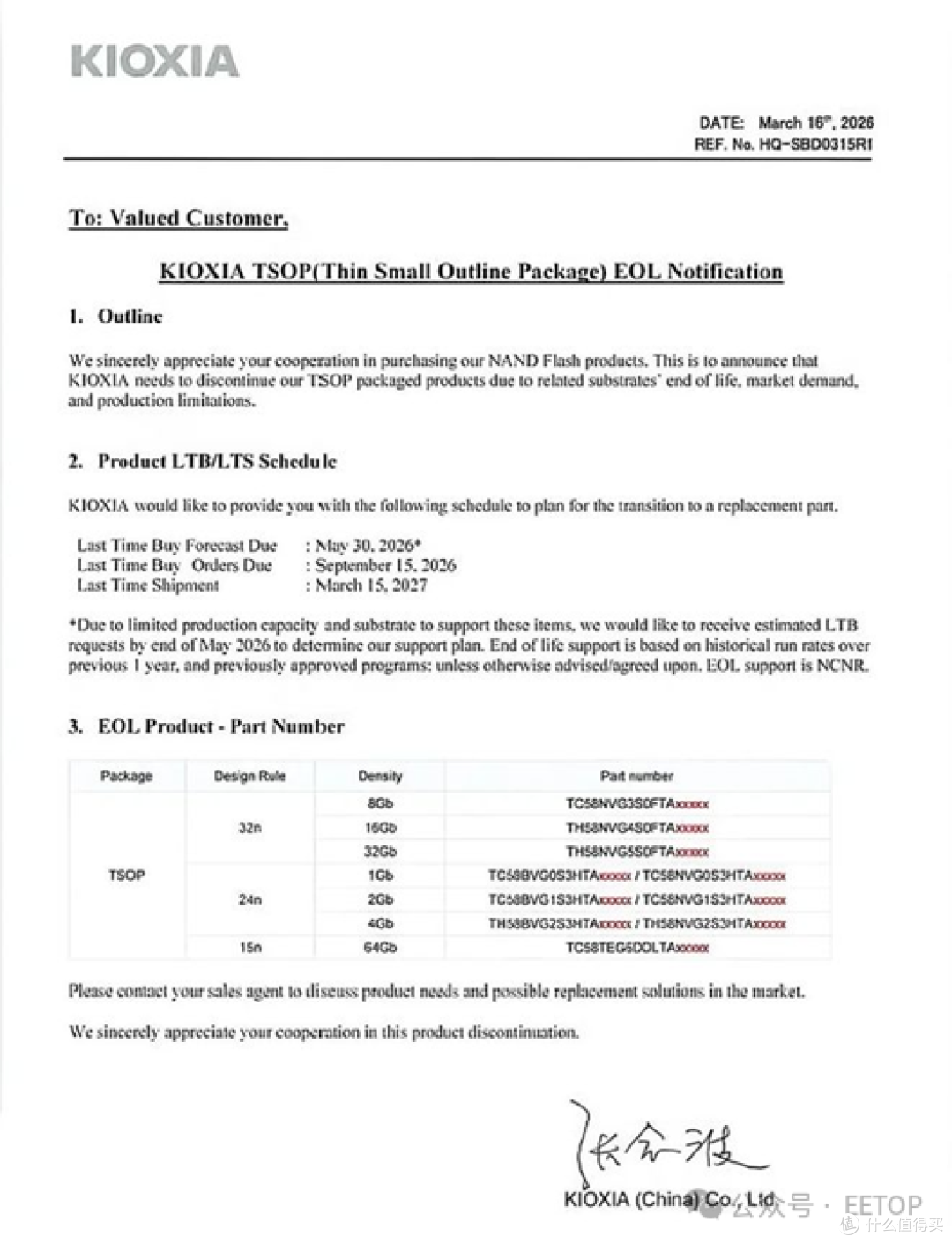

项目上一直用的某款32M-bit NOR Flash缺货，被迫换成了XT25F32F。

第一反应是抗拒——换料意味着驱动重调、保护逻辑要重新验证，万一有坑整个项目都得延期。但没办法，硬着头皮把数据手册翻了三遍，又把样片焊上板子跑了一周，结果发现……好像可以不用分手。

存储架构：粒度没变，移植成本低

• 总容量：32M-bit（=4M-byte），跟老款完全一致，固件分区表不用改。

• 页（Page）：256字节，写入的最小单位。

• 扇区（Sector）：4KB，我习惯用它存放频繁改动的设备参数和校准值，擦除快，不影响其他区域。

• 块（Block）：支持32KB和64KB两种规格，固件升级时用64KB块擦除，比一页一页擦省时间。

这个结构和市面上主流型号几乎一样，底层驱动只需要修改几条命令码，工作量不大。

接口速度：Quad SPI 带宽够用

它支持Standard、Dual和Quad SPI模式。我直接开了Quad模式，四线并行传输：

• 最高时钟133MHz（供电3.0~3.6V），实测稳定跑到120MHz没问题（受板子走线限制）。

• Quad I/O理论吞吐量532 Mbit/s，实际连续读大块数据时能到接近500M，比之前用的Dual模式快了一倍。

• XIP（原地执行）：开启后，程序直接从Flash取指，不用搬进RAM。我拿它跑一个轻量级GUI，界面切换时缓存填充时间比原来缩短了约15%，这个提升感知明显。

注意：高频下布线要注意等长和阻抗，否则容易丢数据，别问我怎么知道的。

功耗与可靠性：工业级配置

• Deep Power-Down：典型电流0.3μA，比老款（0.5μA）还低，电池供电的传感器节点更友好。

• 工作温度-40℃~+85℃，户外机柜无压力。

• 擦写寿命≥100,000次，数据保持20年（典型值），符合一般工业品要求，不超标但也不虚标。

保护机制：差点“分手”的根源

• 软件保护：通过状态寄存器的BP0~BP4和CMP位组合，可以划定只读区域。这个逻辑和老款略有不同——老款的CMP是取反，新款是直接比较，我一开始没细看，把整片锁死了，折腾半天才解除。切记：换型号必须重新读保护寄存器的真值表。

• 硬件保护：WP#引脚拉低后，配合寄存器可以物理禁止写入，对生产防呆很有用。

• 安全寄存器：3组1024字节的OTP区域，一次性编程后永久锁定。我拿来存设备唯一ID和AES密钥，不用担心被意外擦除。

实际测试中的小惊喜

除了参数表上的数字，我发现它的擦除时间比规格书标称的略短（可能是批次体质好），连续读写时电流波动也很平稳，没有出现老款在高温下偶发的写入超时现象。

决定：不分手了

经过一周的实测，所有指标满足项目需求，驱动移植也完成了，保护逻辑摸清后反而觉得比老款更灵活。供货稳定，价格还低了一点。
所以，如果你也在换芯的十字路口，别急着否定，给它一个测试的机会——也许你会发现，它比你想象中更“香”。

值不值得买：对我而言，值。
但提醒一句：一定要先拿样片在自己板子上跑全功能测试，尤其是保护寄存器的配置，千万别偷懒。
