精致好装的ITX就应该是这样，机械大师索尼克S102装机展示

ITX 小机箱的取舍永远绕不开体积、风道与显卡兼容性三者之间的博弈，很多 10L 级机箱要么风道被电源切割破碎，要么显卡限长保守，很难吃下正经高性能游戏短卡。机械大师索尼克S102 这台 10.2L 立式 ITX，采用前置进风、尾部直排的贯通风道，下置 SFX 电源仓避开风道遮挡，再加上模块化内框降低狭小空间的装机难度，210mm 的显卡限长，精准瞄准短卡玩家。本次装机选用七彩虹 iGame RTX 5070 Mini OC 12GB 作为主力显卡。这张卡长度仅 180mm，双槽单风扇设计，刚好落在 S102 显卡限长之内，二者组合可以打造一台体积紧凑、能够稳定释放 5070 性能的桌面小钢炮。

装机配置

CPU：AMD R7 9850X3D
主板：七彩虹 iGame B850I MINI OC V14
显卡：七彩虹 iGame GeForce RTX 5070 Mini OC 12GB
内存：宇瞻 NOX DDR5 6400 C32 32g
SSD：佰维NV7200 PCIe4.0 2TB
散热：九州风神 AN600 VC 暗夜
机箱：机械大师索尼克S102
电源：九州风神PS750P 白金全模组

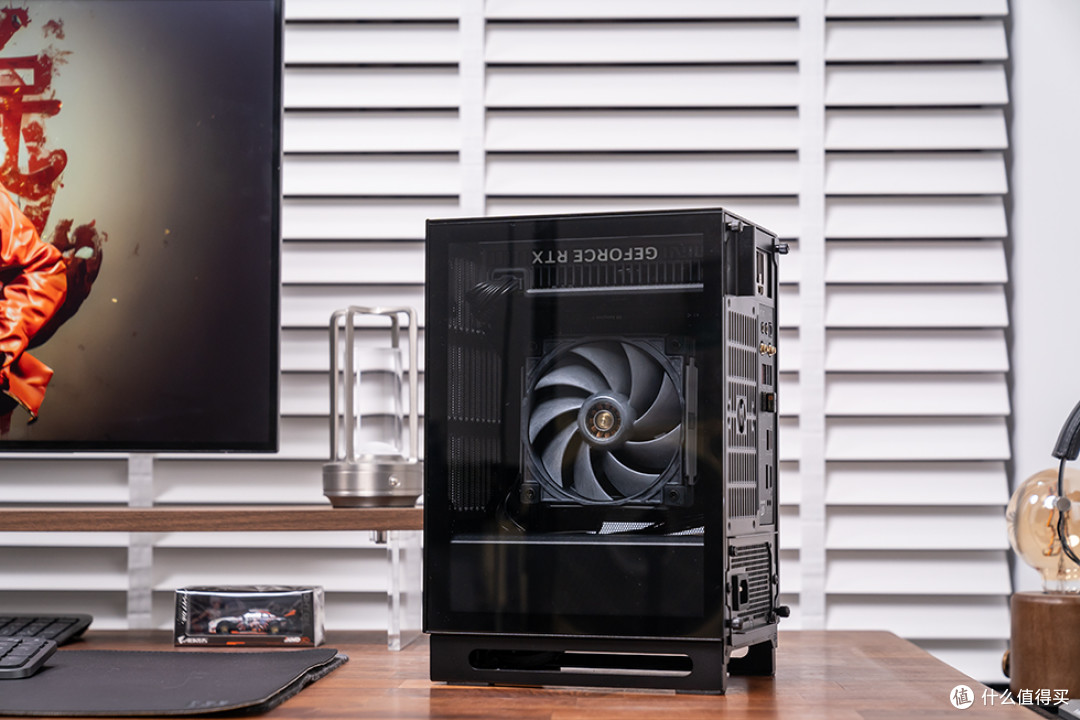

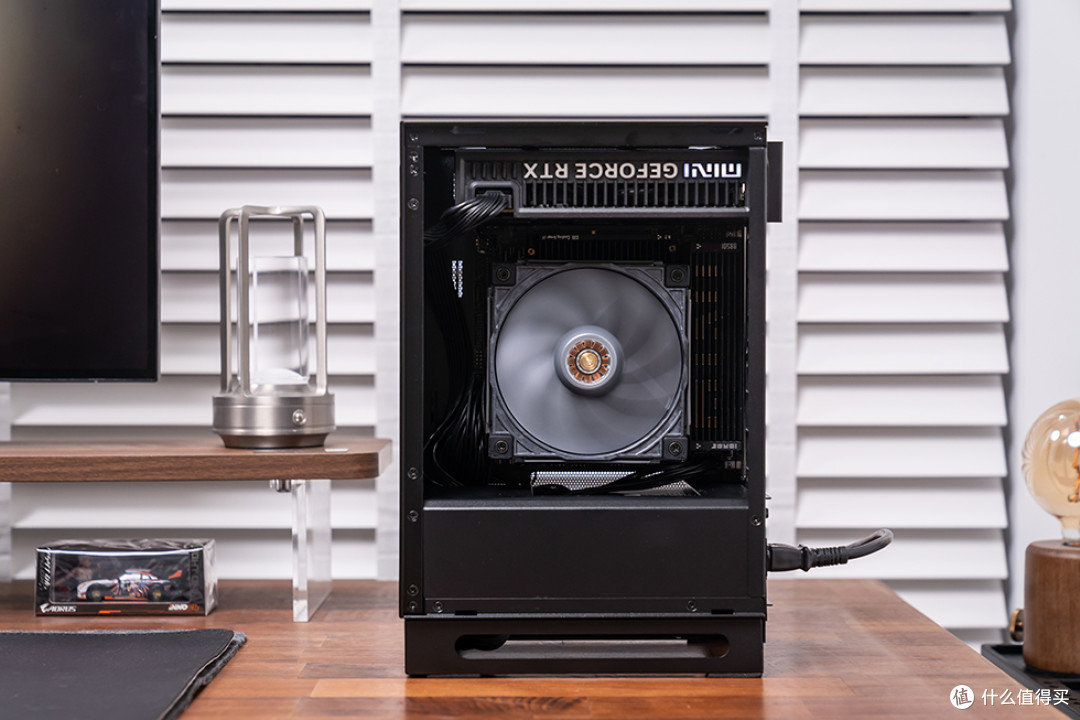

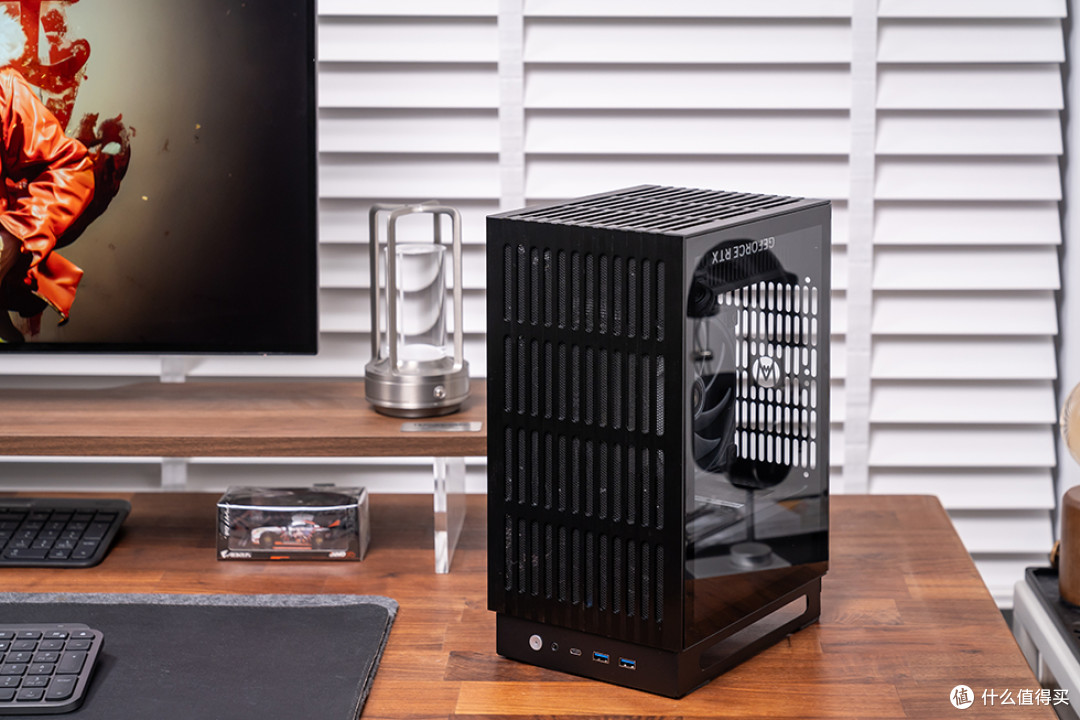

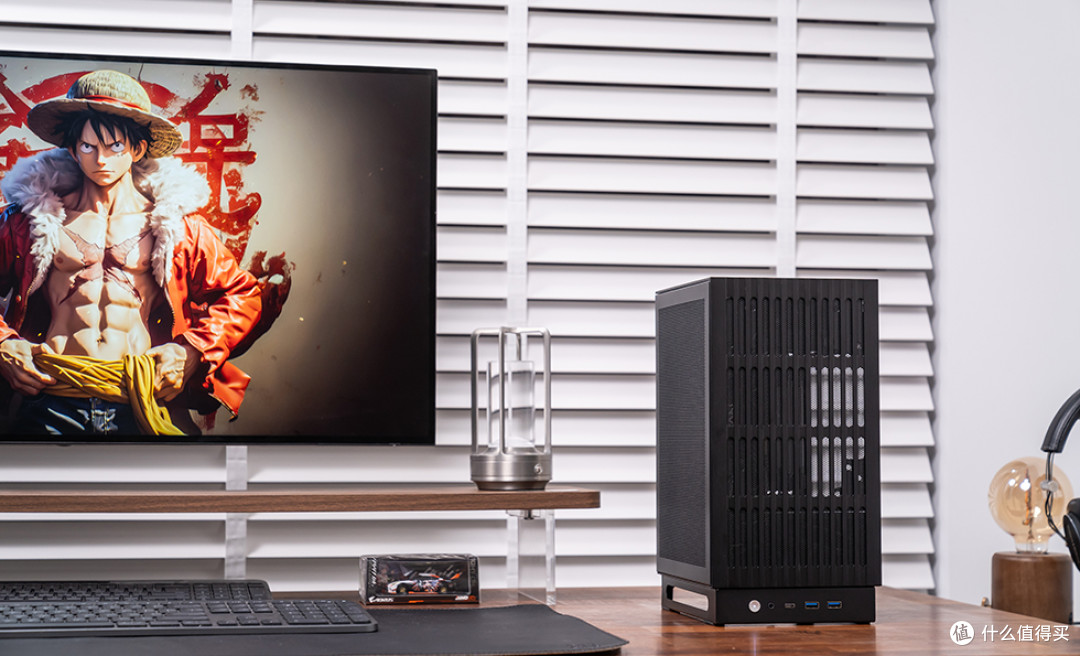

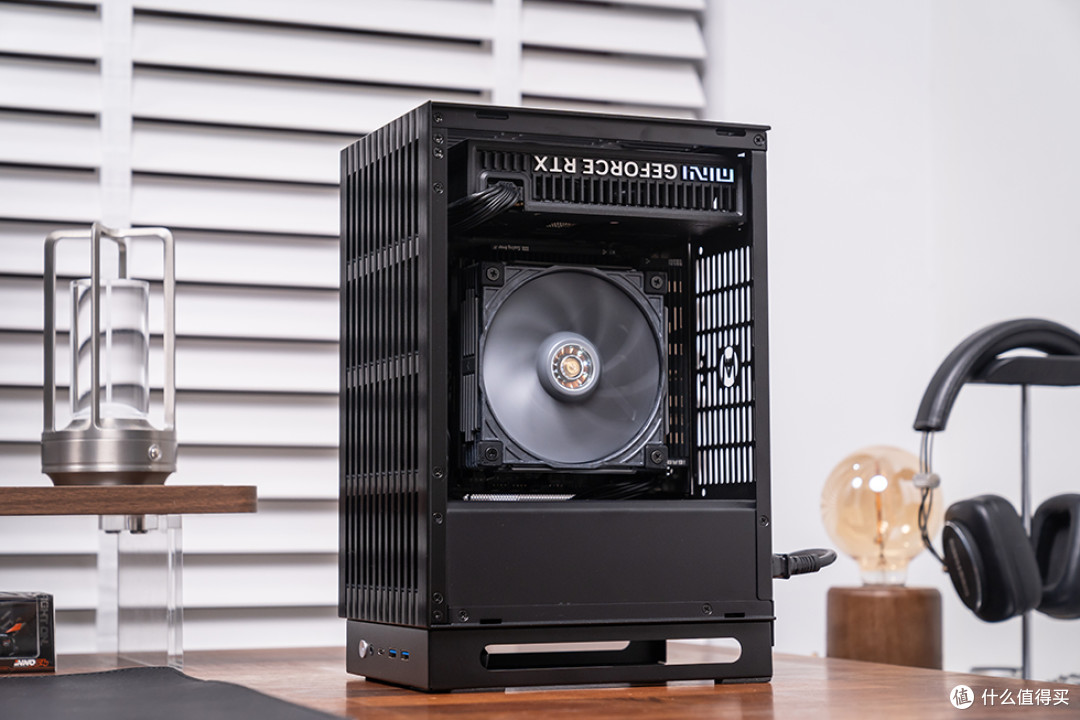

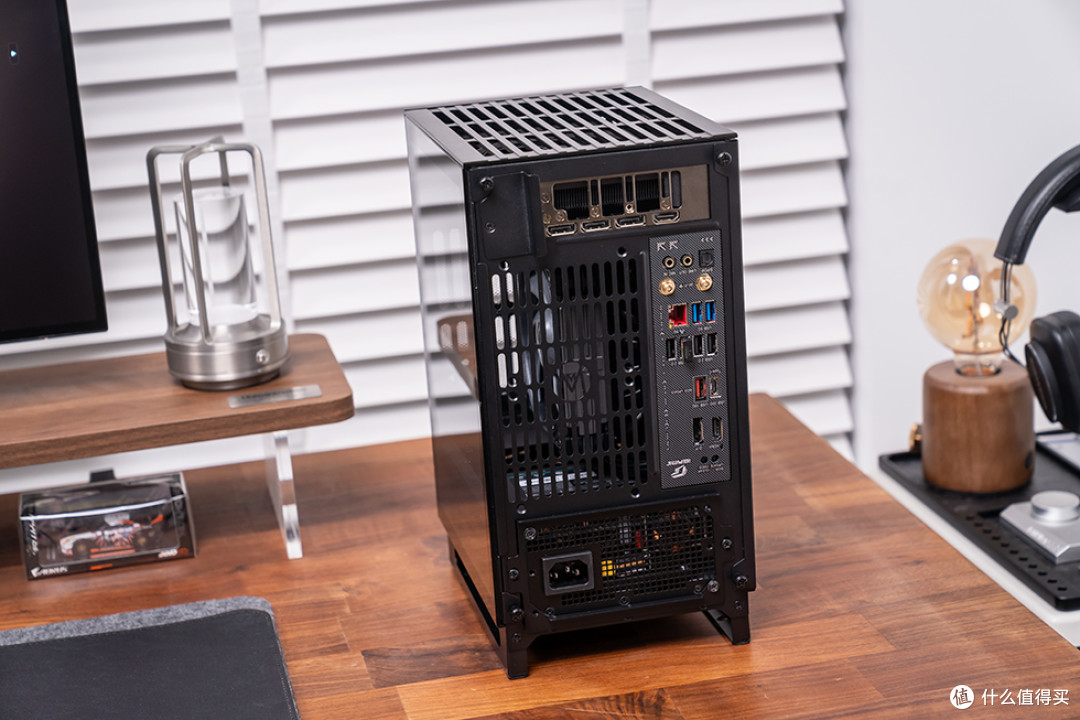

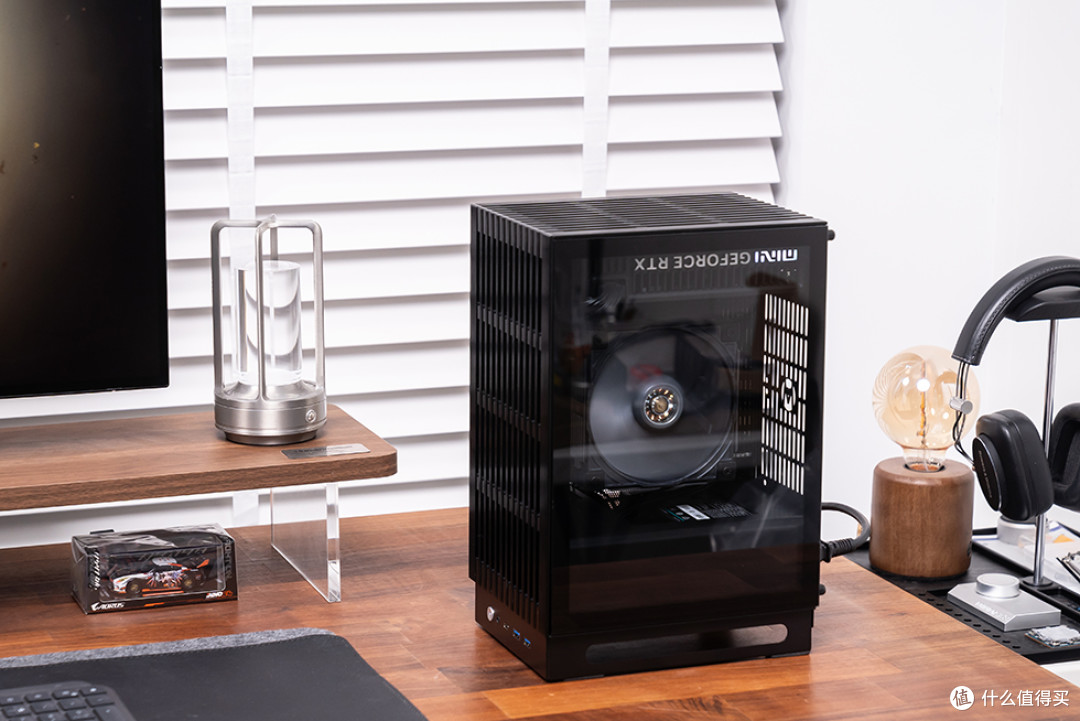

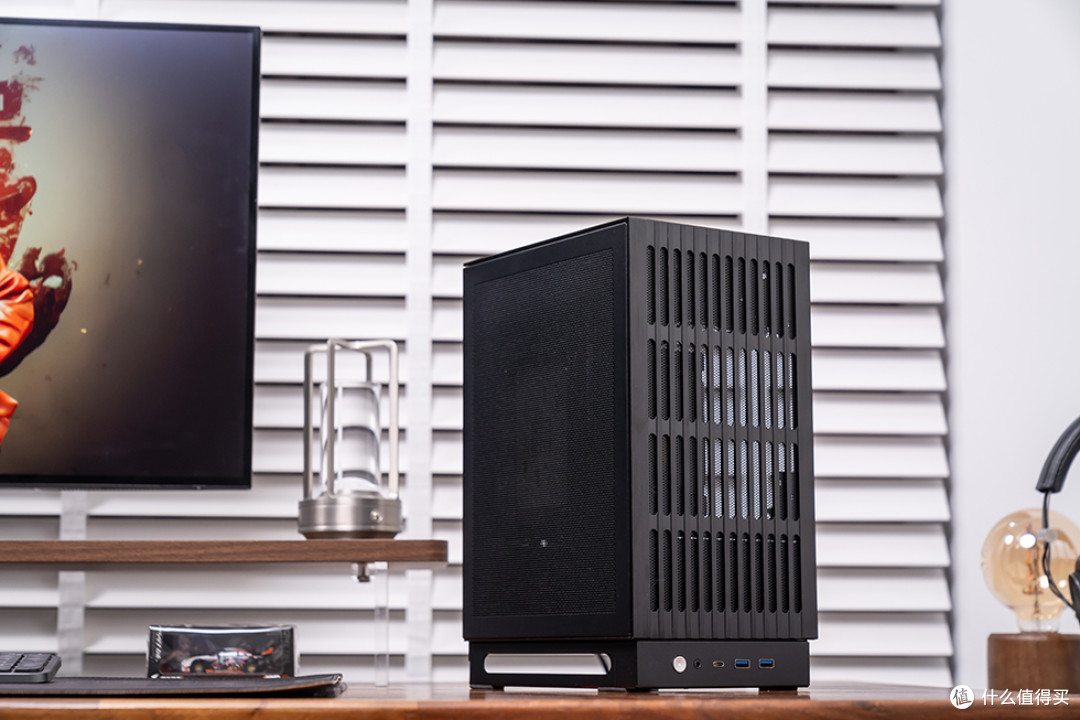

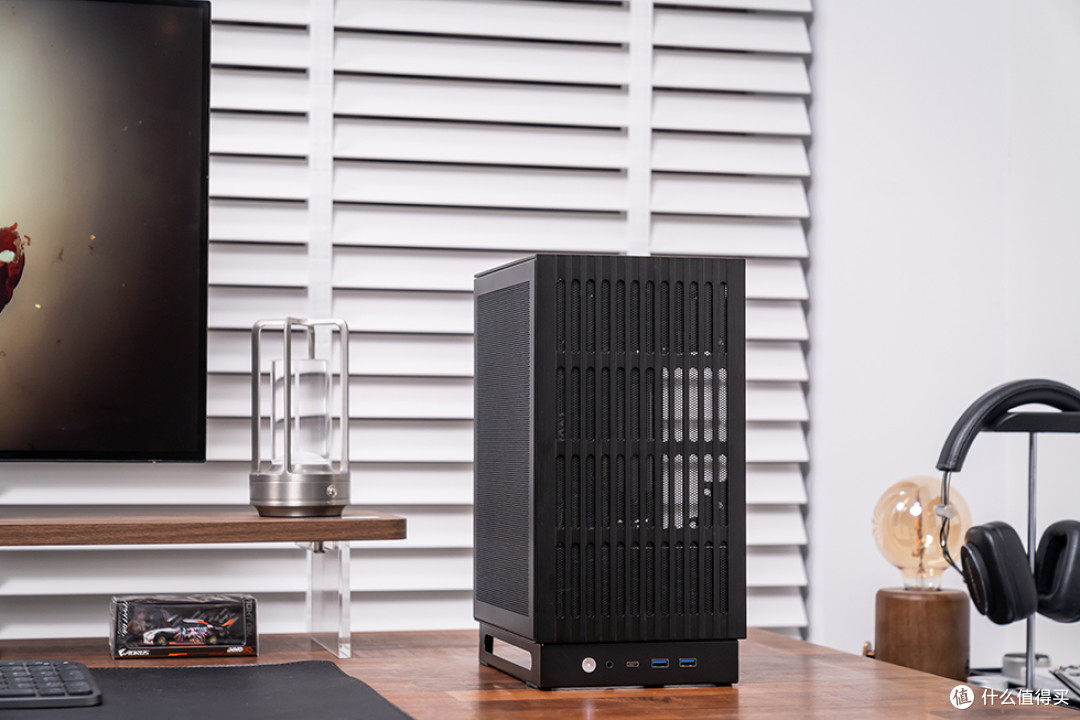

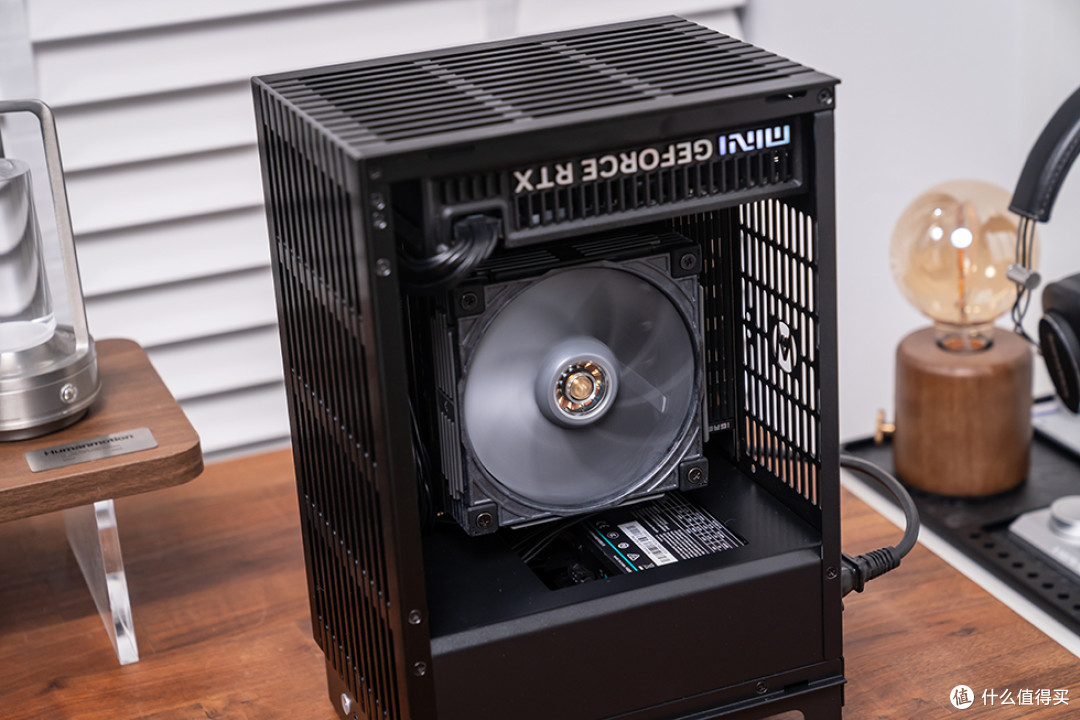

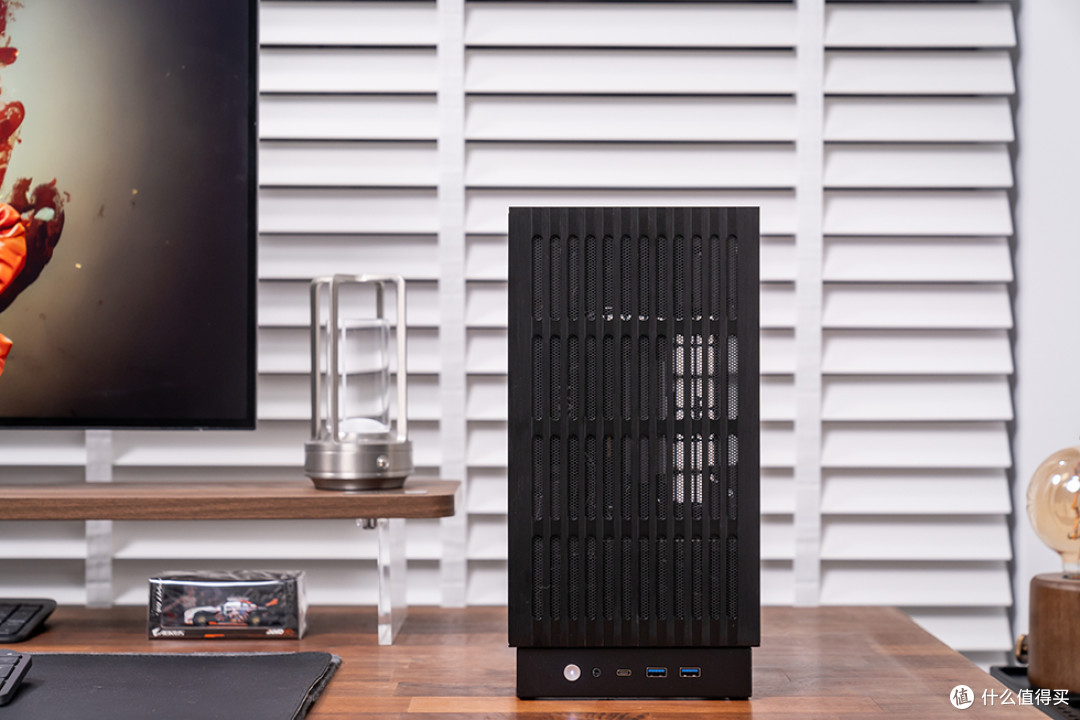

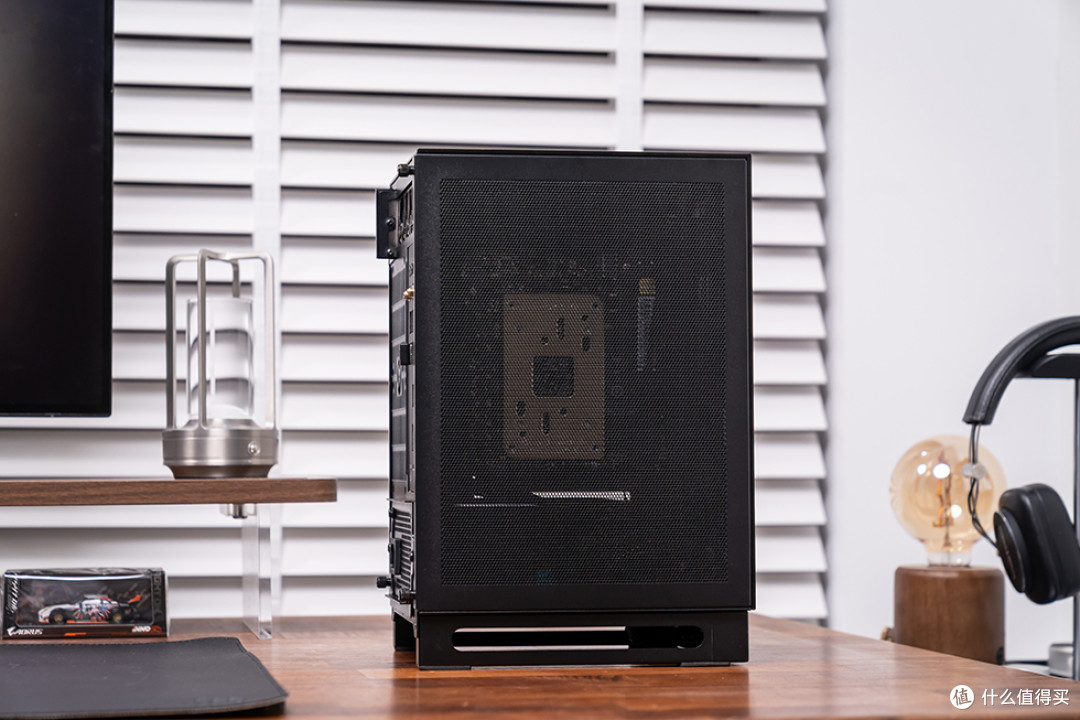

整机展示

主要装机配件介绍

机械大师 S102 是机械大师 S 系列的 ITX 立式机箱，整机体积约 10.2L，外部尺寸 215×165×290mm，净重约 2.45kg，机箱提供典雅黑、极地白、月光银三色可选，可选配手提模块、倾斜底座配件，兼顾桌面摆放与短途携带。

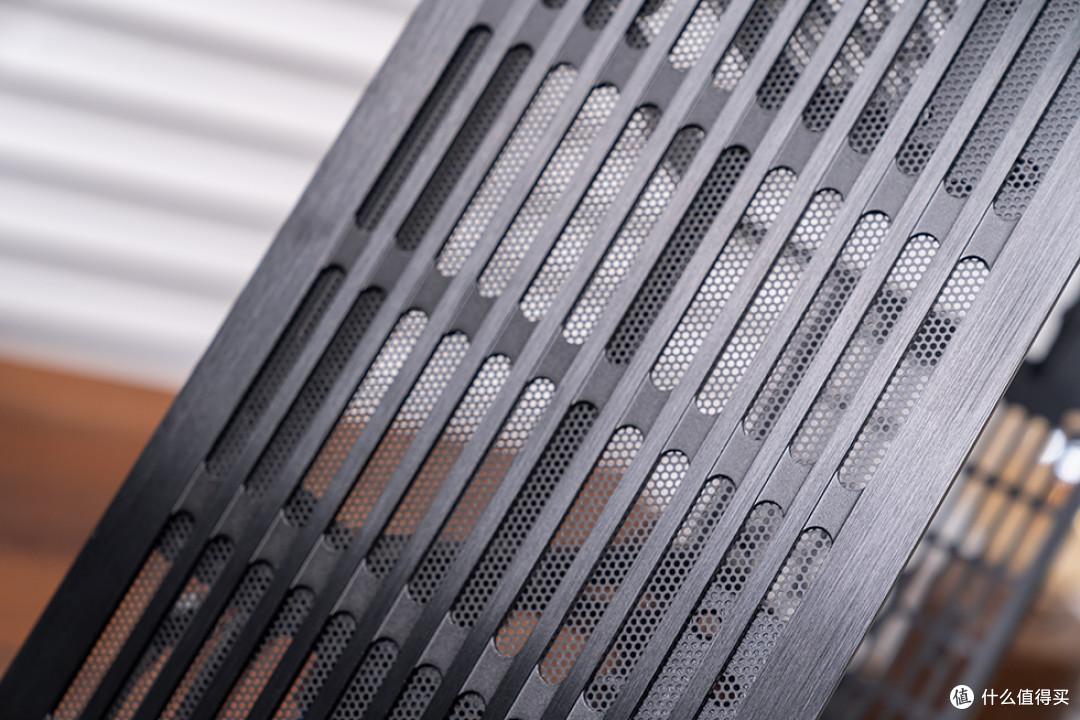

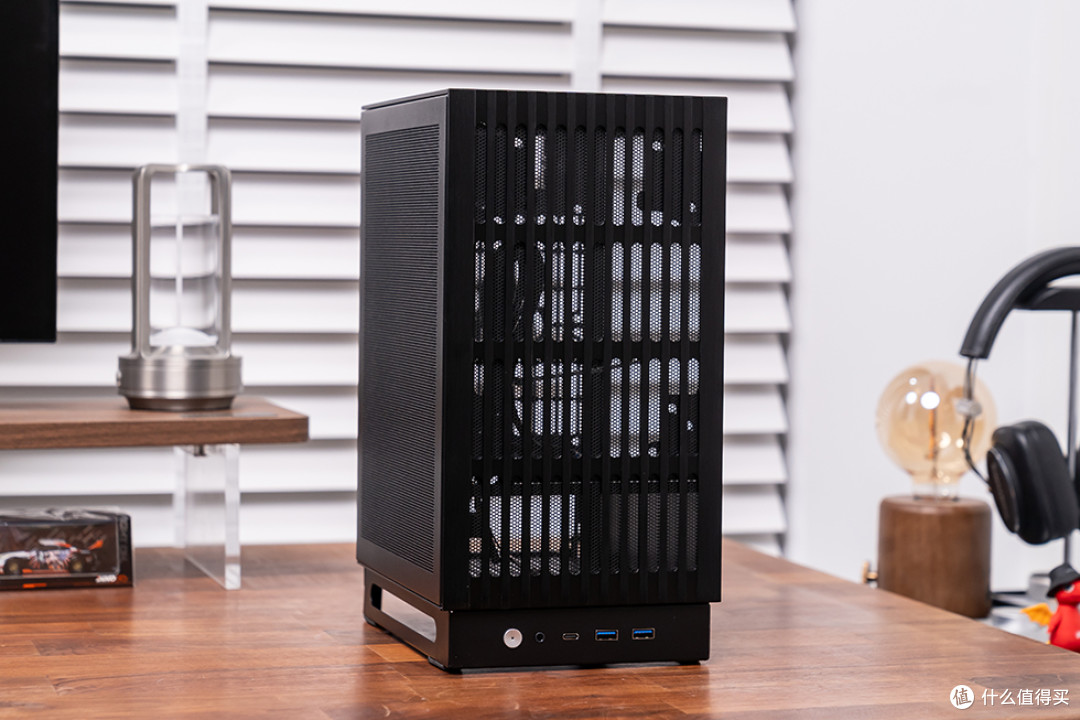

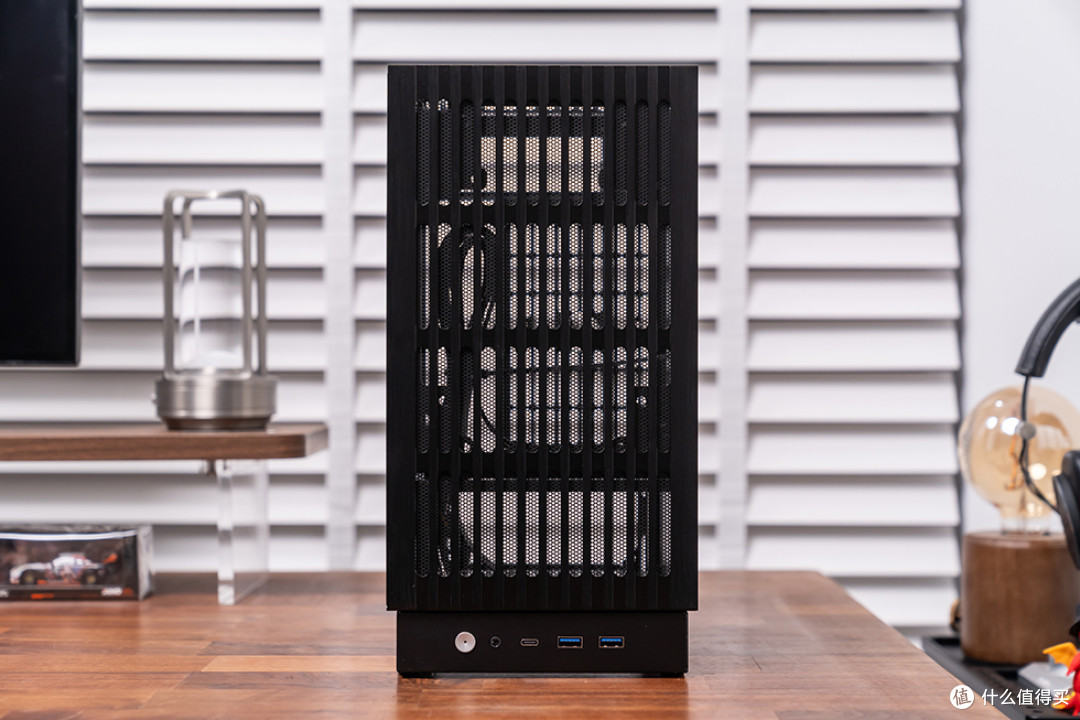

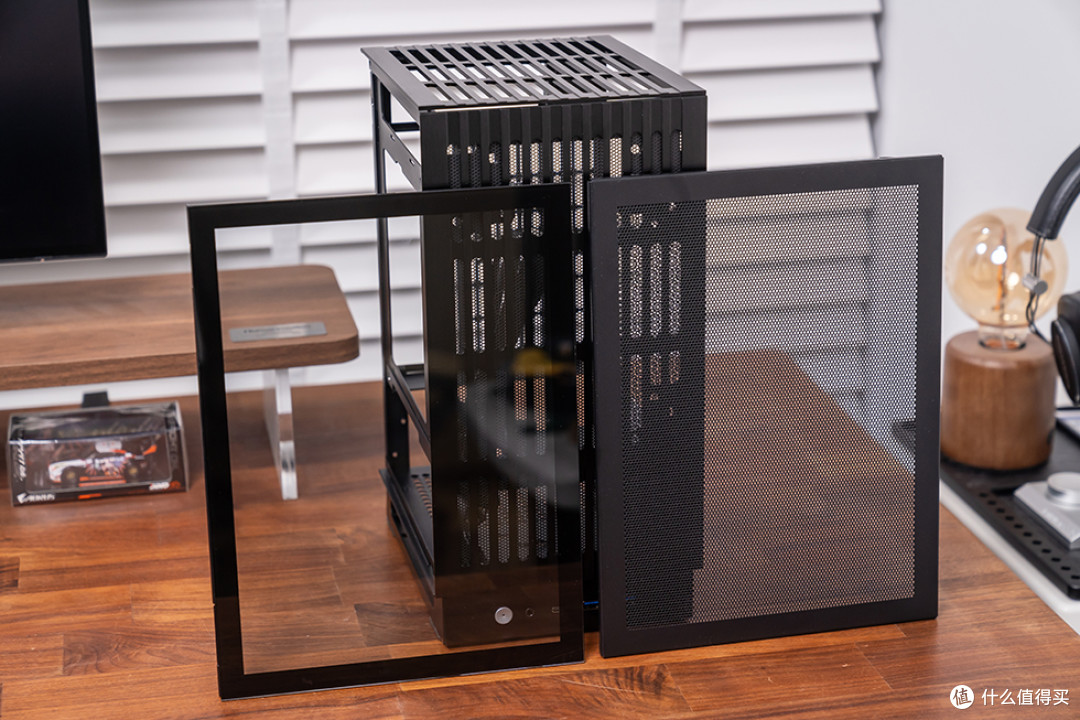

外观上 S102 采用竖向格栅式前面板设计，搭配右侧侧透方案，侧板支持钢化玻璃与金属网板互换。竖向开槽既是装饰，也是大面积进风口，内部预装防尘网，I/O 面板前置，包含 2×USB3.0、1×Type-C、3.5mm 音频接口与金属开机按键，满足高速外设扩展需求。

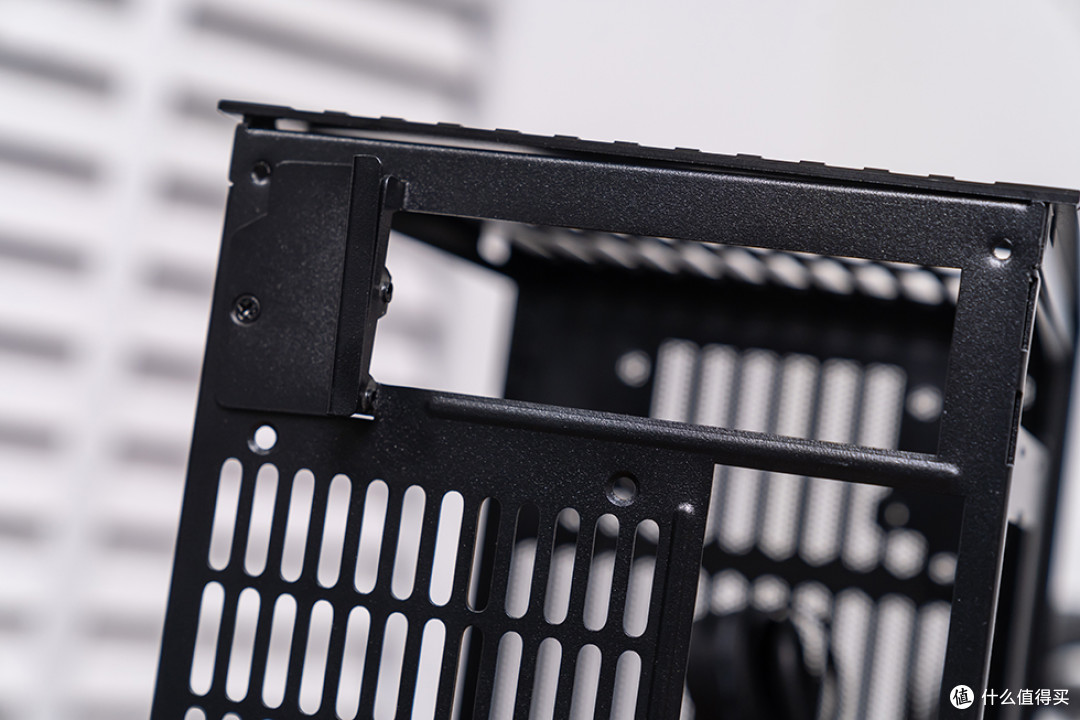

用料方面，前面板、顶板采用3mm 拉丝阳极铝合金，边缘做倒角处理，不会割手，金属质感强烈；内部承载硬件的主体框架使用 1mm 厚度 SPCC 钢材，刚性充足，安装重型散热器、显卡时框架不易形变。

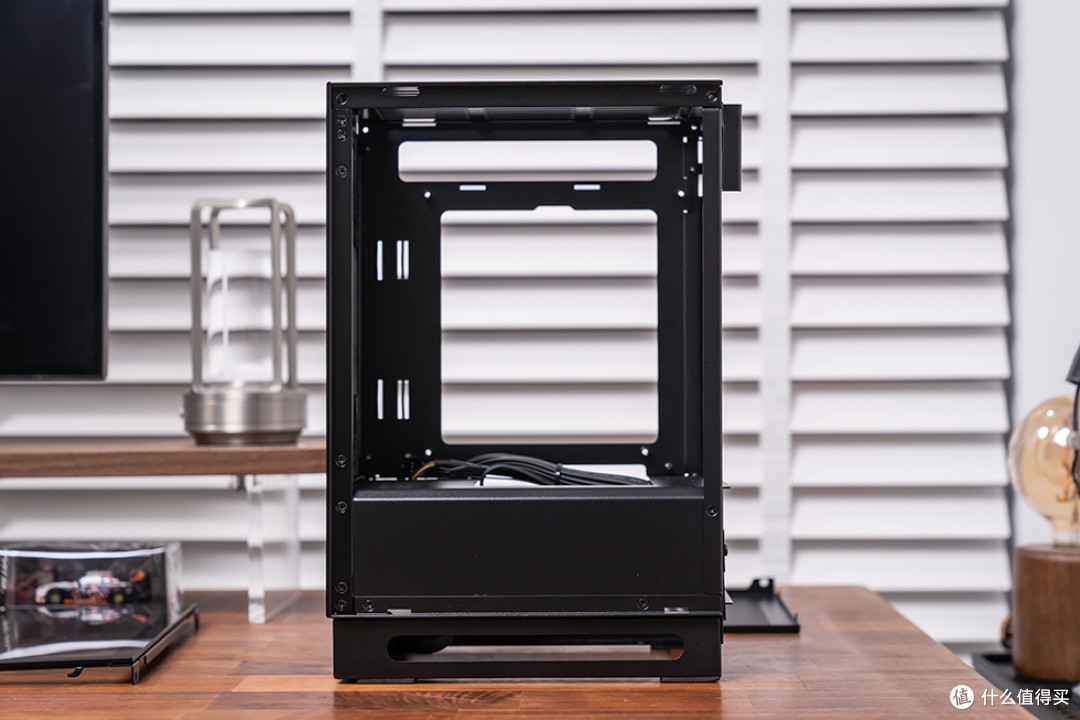

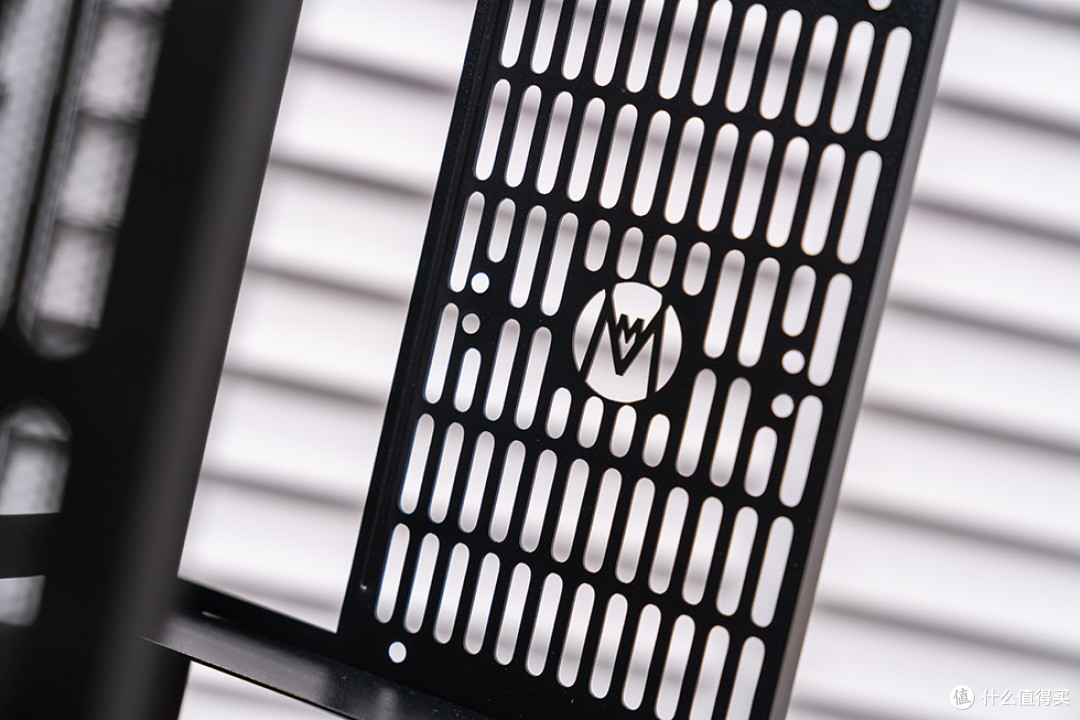

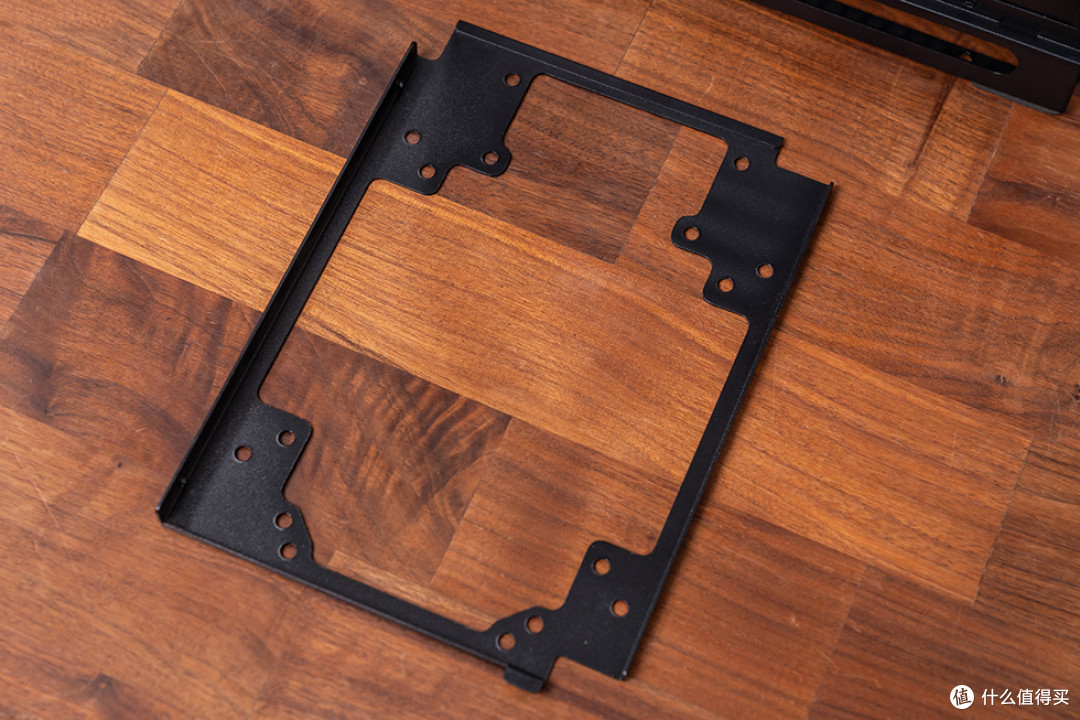

S102采用模块化设计，多面可拆，大幅降低了ITX狭小空间内的装机难度。硬件兼容性方面，主板规格限定为MINI-ITX，安装区域空间规整，一体式IO挡板安装无干涉，但MATX就无缘了。这是它立身于10.2L体积的必然取舍，也决定了整机走的是"极致小体积+标准ITX配置"的路线。

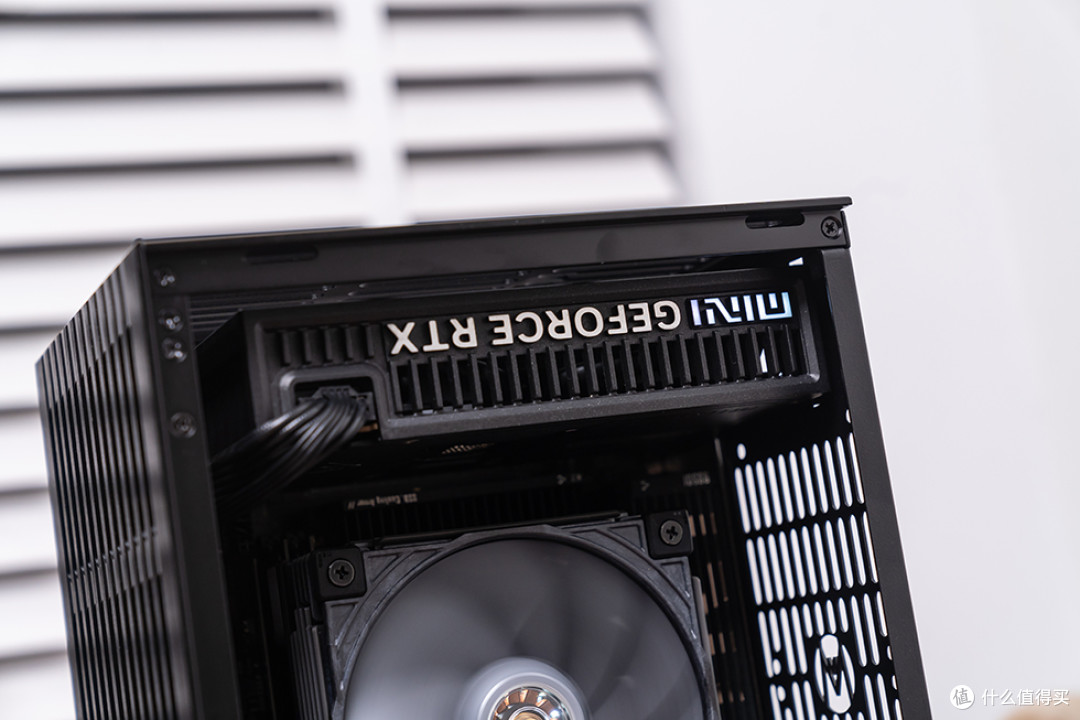

显卡兼容是这台机箱最值得关注的一点。最大限长210mm，支持双槽显卡，七彩虹iGame RTX 5070 Mini OC长度180mm、厚度39.8mm的双槽规格装入刚刚正好。散热兼容方面，CPU风冷最大高度135mm，可以支持主流ITX双塔风冷，足以压制中高端桌面处理器。

风扇布局上，前部可装1×120mm/140mm风扇，或2×80/90mm风扇作为进风；尾部支持2×80/90mm风扇出风，组成完整的直通风道，风扇支架为模块化设计，拆装灵活。

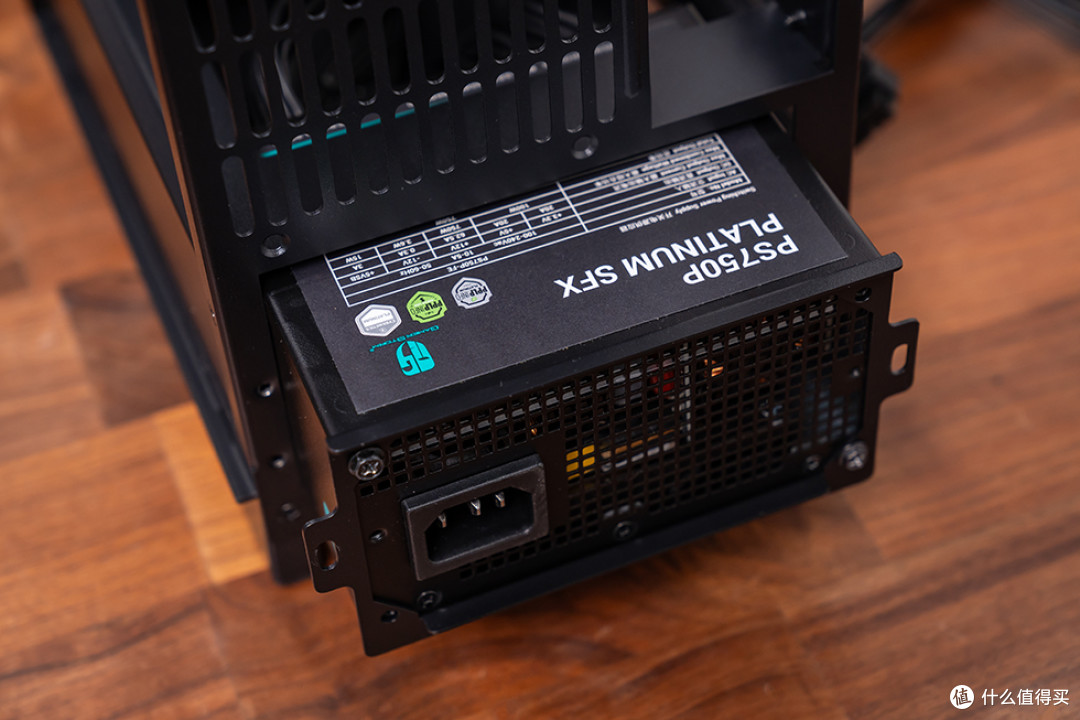

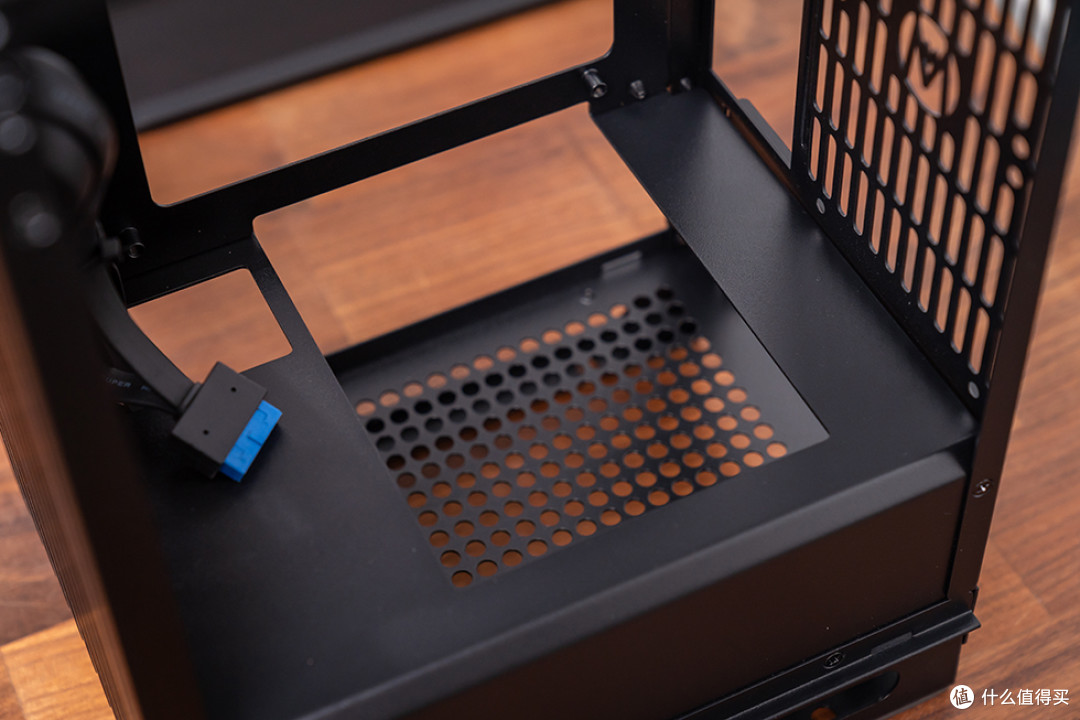

存储与电源方面，电源仓位于机箱底部，支持SFX/SFX-L小电源；电源仓上方开大孔，便于拆装散热风扇和CPU供电线。电源仓位置预留一个2.5英寸硬盘位，可加装SSD或机械硬盘。

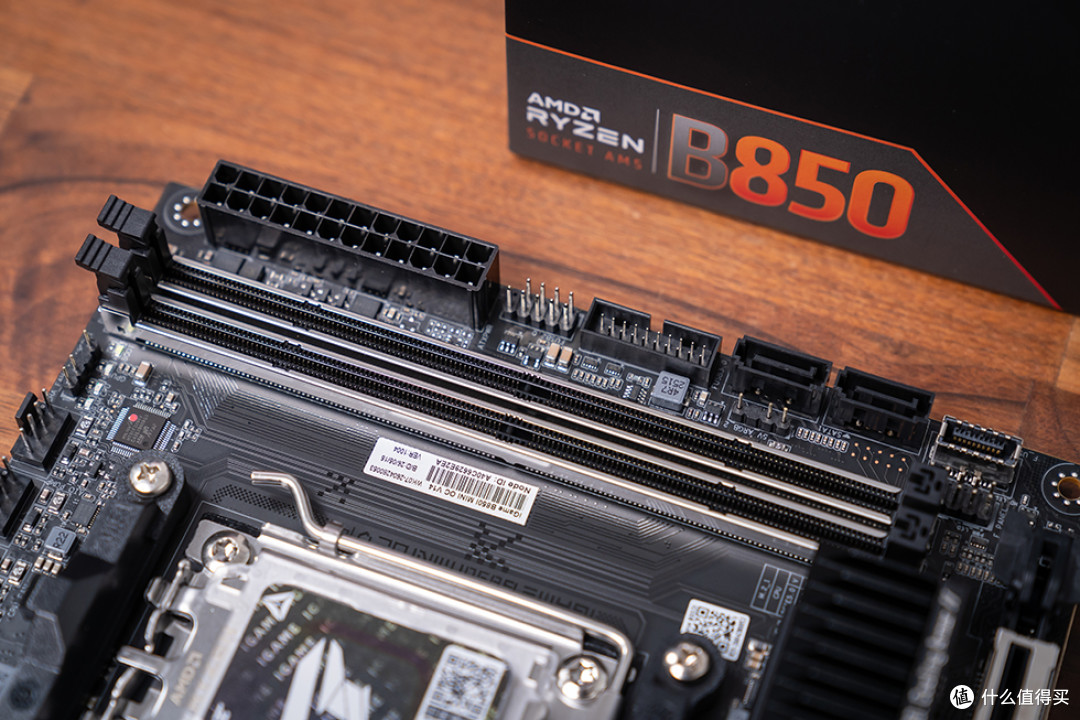

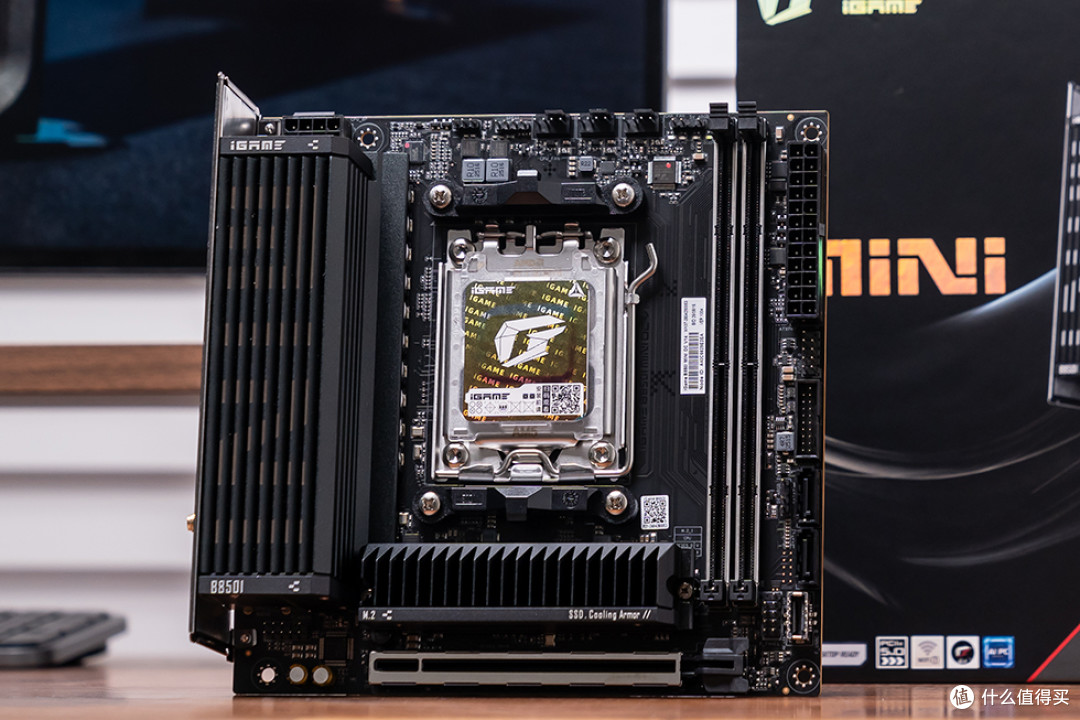

主板来自七彩虹iGame B850I MINI OC V14采用标准Mini-ITX板型，延续了iGame MINI家族统一的机械工业风设计语言，整体以哑光纯黑色为主色调，辅以银色细节点缀，供电区域配备专属竖条纹切割散热装甲，哑光喷涂工艺触感细腻，立体纹路既提升颜值，又增大散热接触面积；M.2硬盘散热装甲采用锯齿状鳍片设计，进一步强化被动散热能力，彻底解决ITX密闭机箱内硬盘积热降频问题。

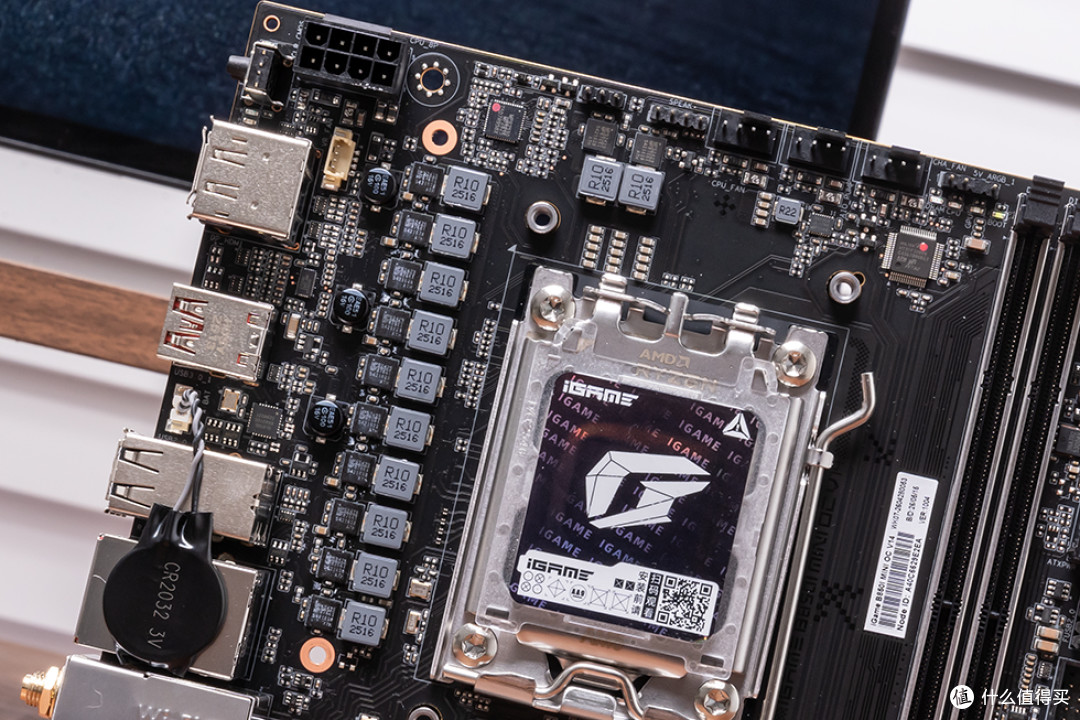

供电系统是这款主板的核心优势之一，其搭载9+2+1相强化数字供电架构，核心9相均配备60A高规格Dr.MOS芯片，搭配高品质黑金电容、高磁导率F.C.C铁素体电感，整套供电模组可稳定输出170W+持续功耗，硬件规格足以支撑AMD锐龙9 9950X3D等旗舰级处理器满载运行，彻底摆脱传统ITX主板“供电缩水、不敢上高端U”的短板。

内存性能方面，依托优化的第二代iGame布线设计，主板内存信号传输损耗大幅降低，原生支持DDR5 8400+ MT/s高频内存，搭配锐龙8000、9000系列处理器，内存超频潜力可突破10000+ MT/s。同时兼容AMD EXPO、Intel XMP双超频协议，双通道DDR5内存插槽最大支持128GB容量（单条64GB），足以满足游戏、内容创作、多任务办公的内存需求。

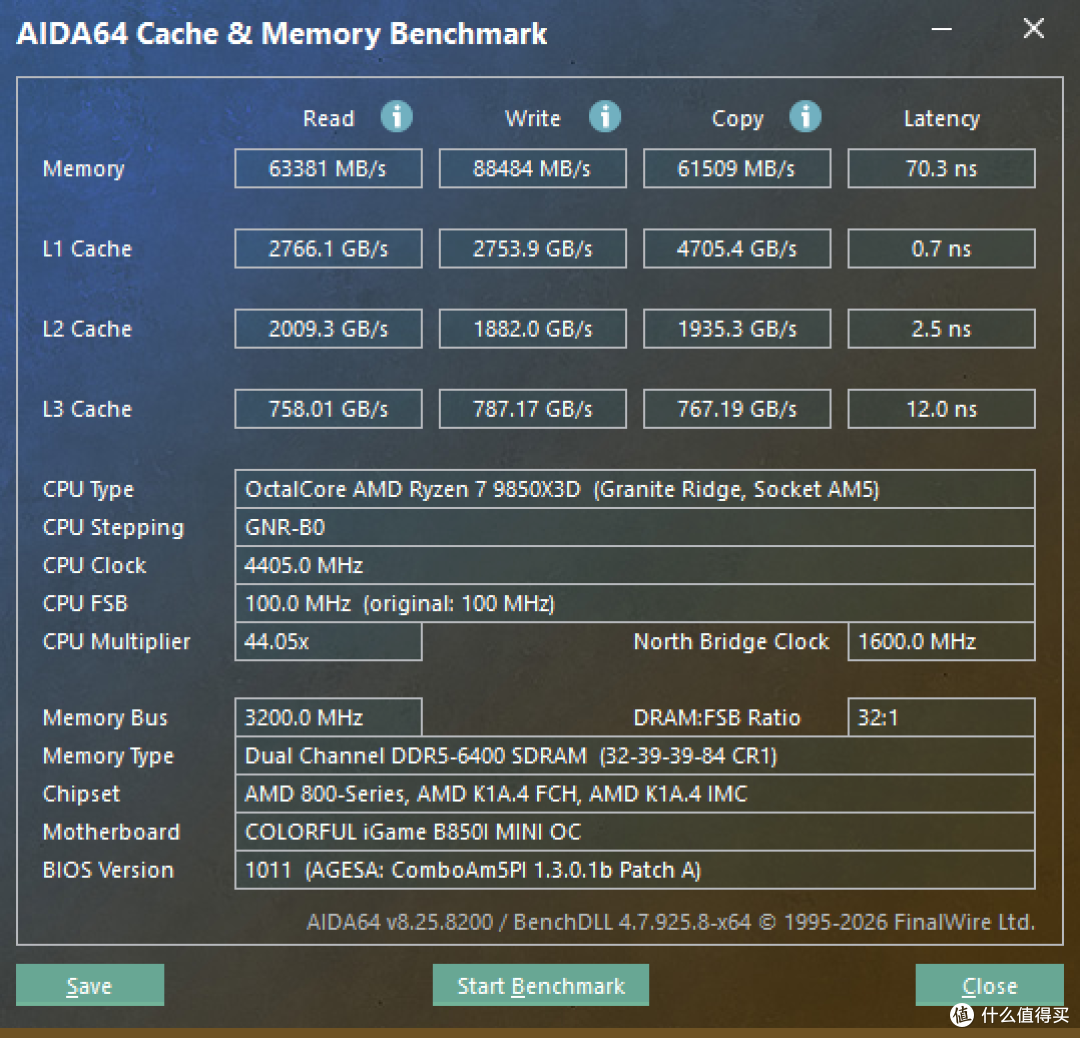

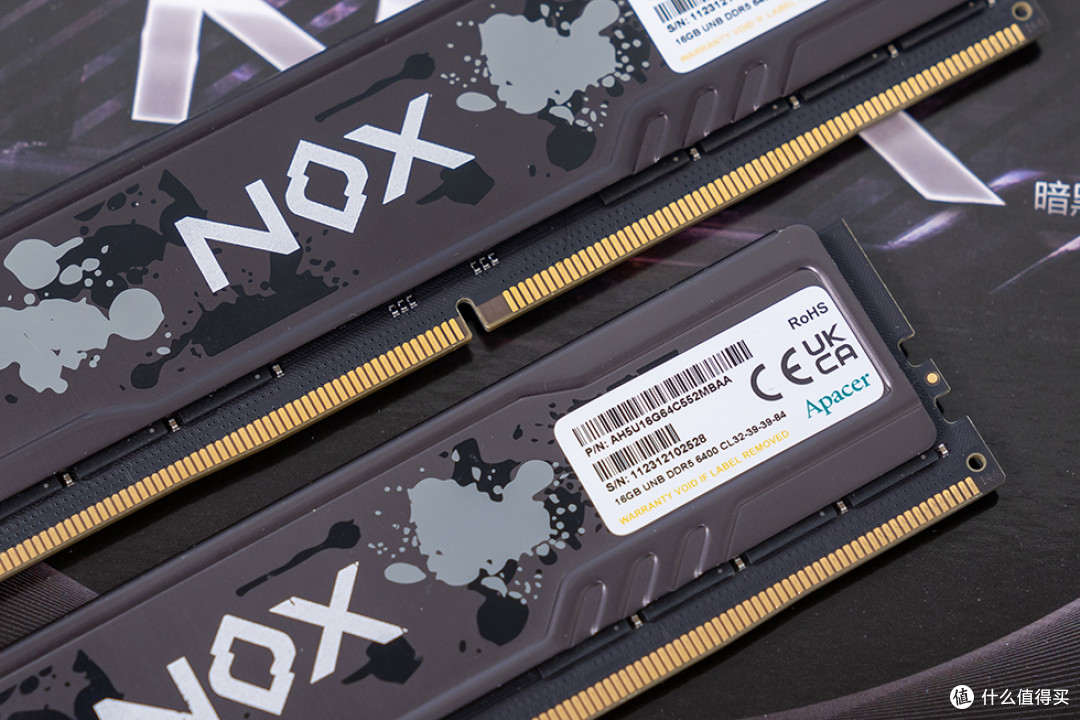

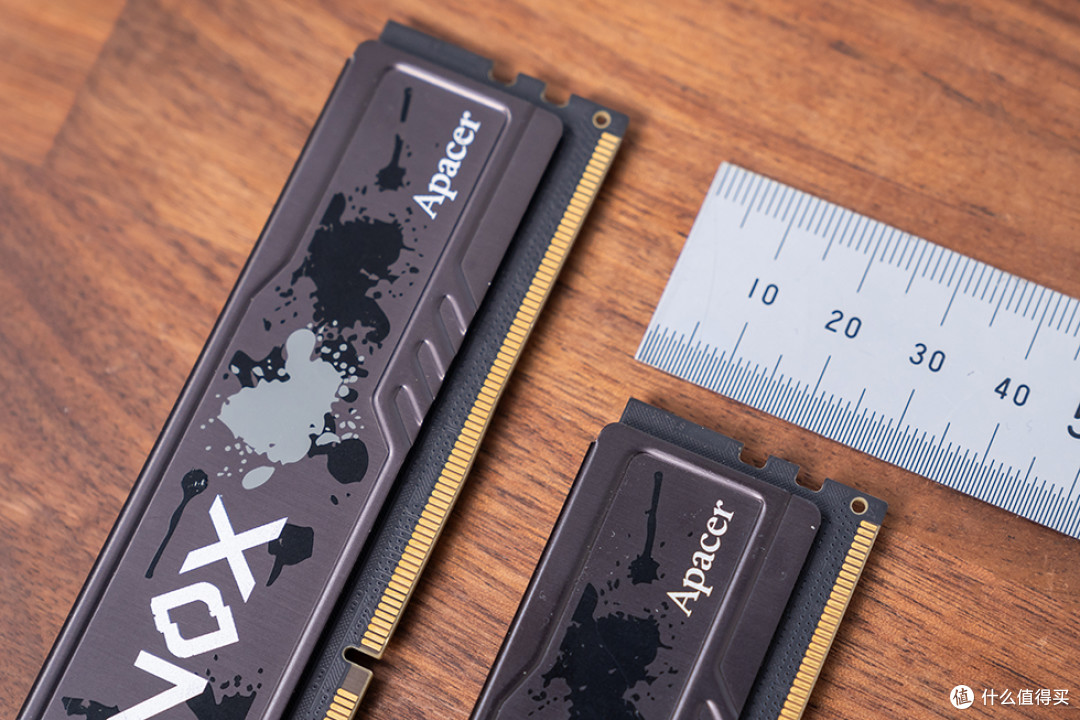

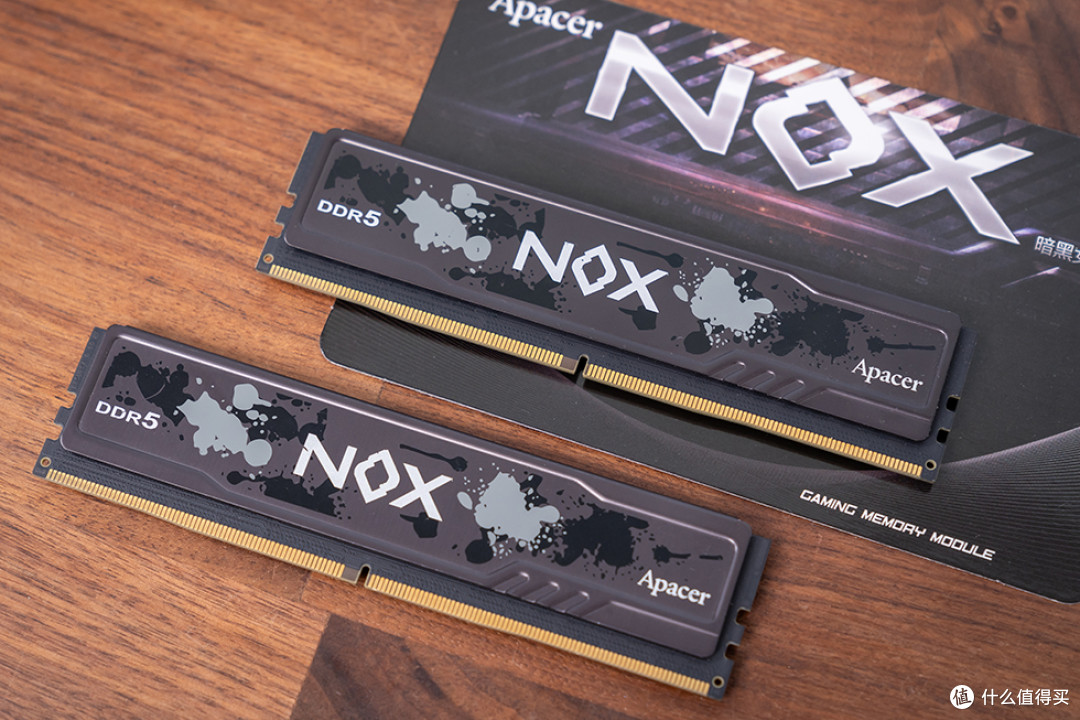

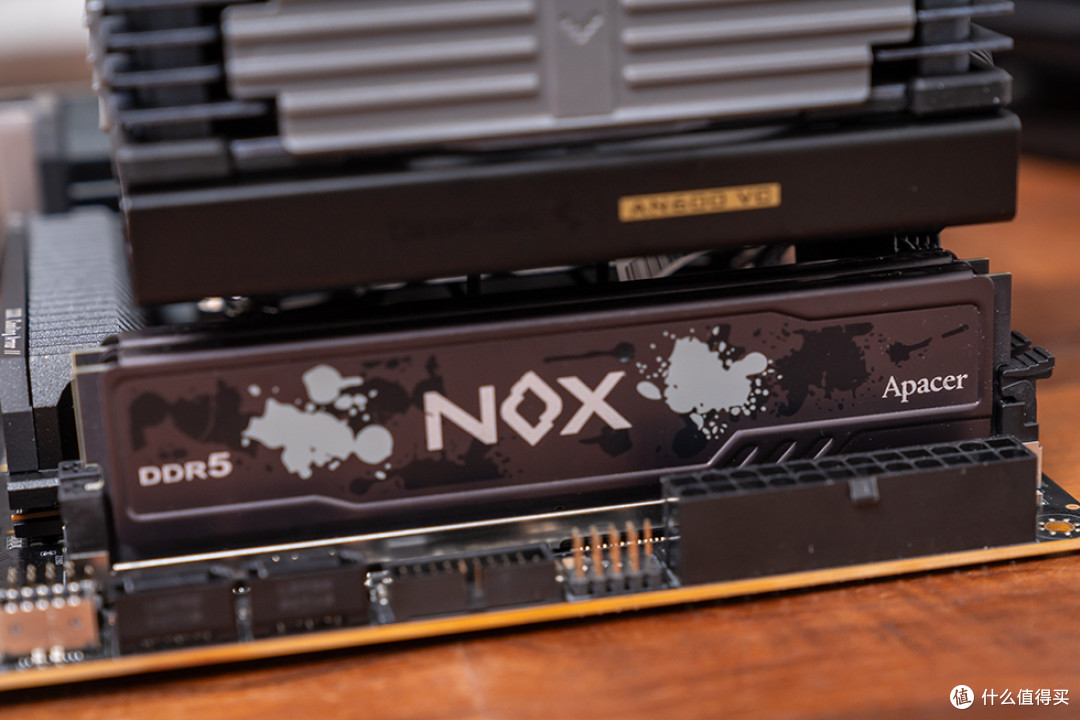

本次搭配使用了宇瞻暗黑马甲 DDR5，内存颗粒为镁光颗粒，XMP 频率则为 6400，时序 32-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0 轻松一键超频。

外观方面以泼墨意象引出NOX暗黑女神的神秘感，加上高级全铝合金散热片提供高效散热性能，低调沉稳设计方便玩家搭配个性风格。

矮版的设计有着更好的兼容性能，以适应各种装机环境。

在狭小的ITX板型上，这款主板实现了极致的扩展能力，PCIe 5.0插槽，整体插槽采用金属强化护甲包裹以防止折弯，接口规格全面满血，无任何阉割缩水，兼顾高速传输、影音输出、网络连接多重需求。

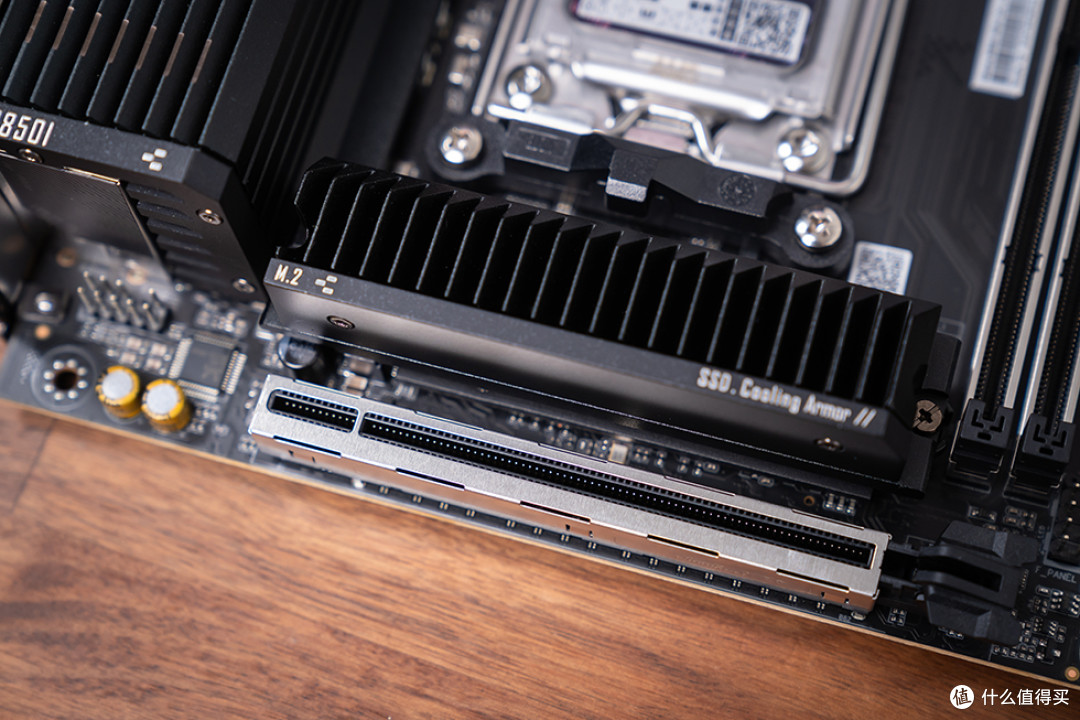

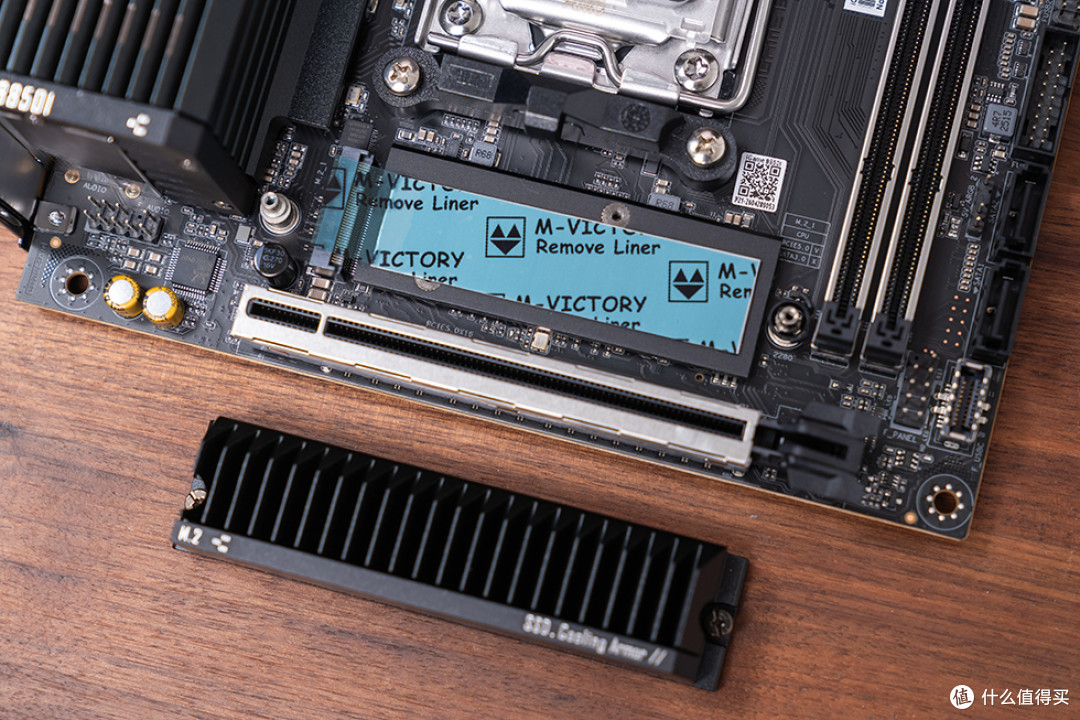

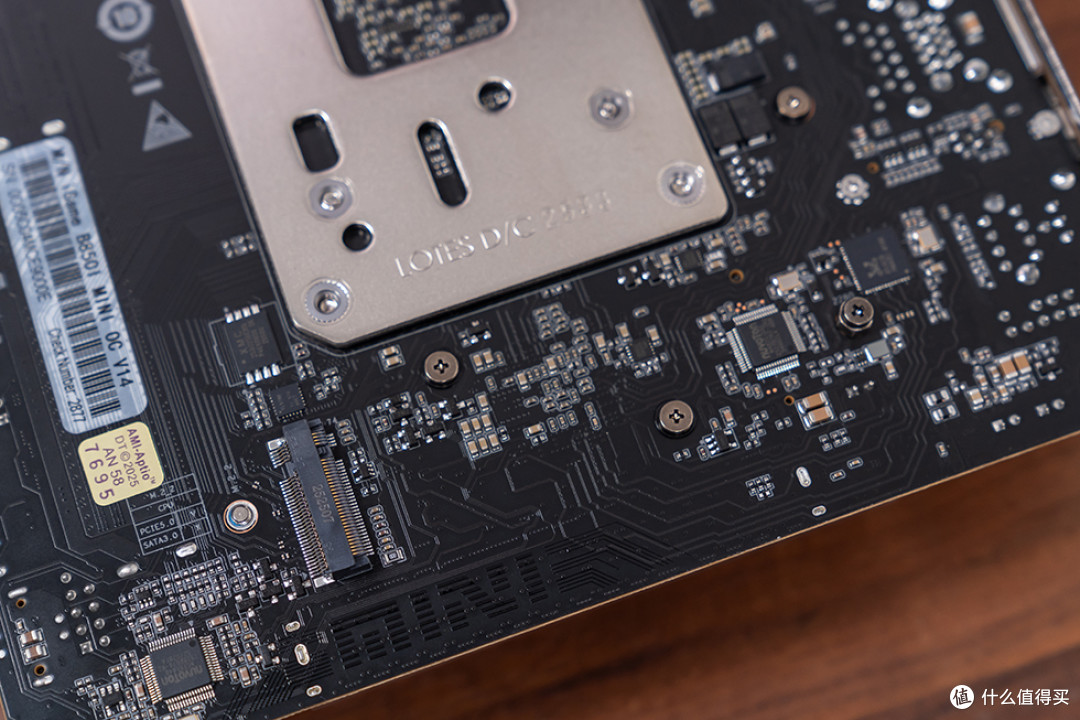

配备双PCIe 5.0 x4 M.2高速插槽，正反双面布局，正面插槽覆盖散热装甲，背面插槽适配低位装机，双满血5.0固态接口可满足用户高速系统盘+高速游戏盘的双固态组合需求，同时保留2组SATA接口，支持机械硬盘扩容，兼顾高速性能与大容量存储。

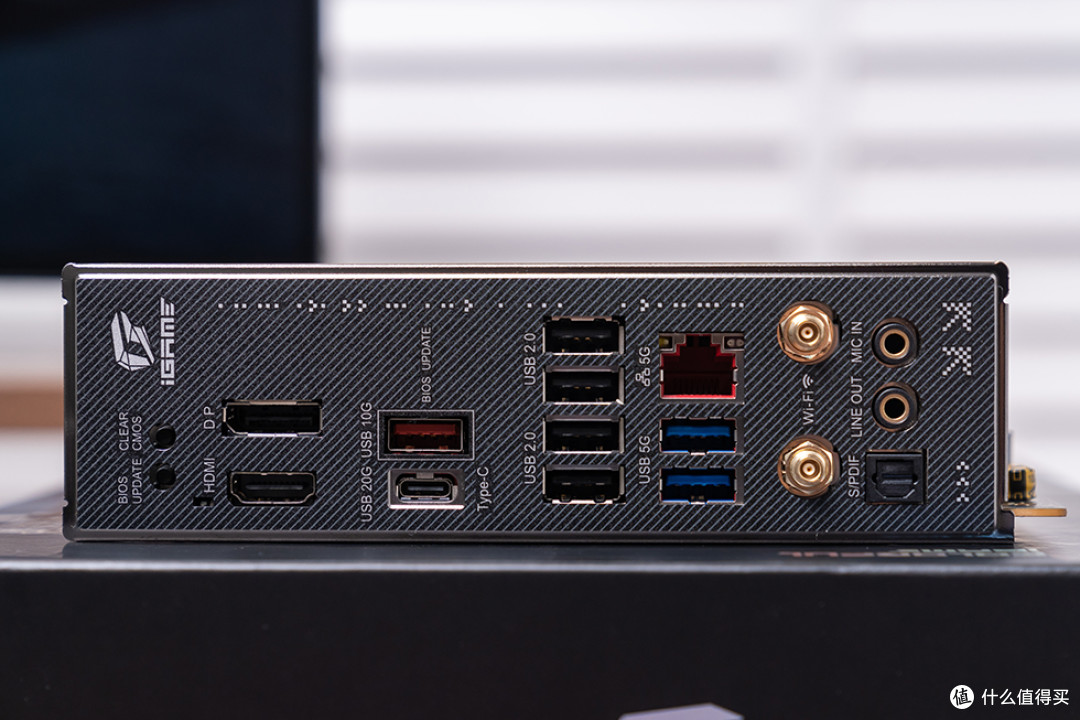

后置接口阵容十分丰富，包含1个20Gbps USB 3.2 Gen2x2 Type-C高速接口、1个10Gbps USB 3.2 Gen2 Type-A接口、2个5Gbps USB 3.2 Gen1接口及4个USB2.0接口，多规格USB接口可满足外设、高速U盘、移动固态的传输需求。视频输出配备HDMI2.0+DP1.2双接口，支持4K@60Hz高清输出，满足影音播放、多屏办公需求。同时后置IO区域配备专属CLEAR CMOS清零按键、BIOS UPDATE一键刷新按键，无需拆机即可完成BIOS重置与升级，极大方便超频玩家调试参数、新手玩家更新固件，实用性拉满。

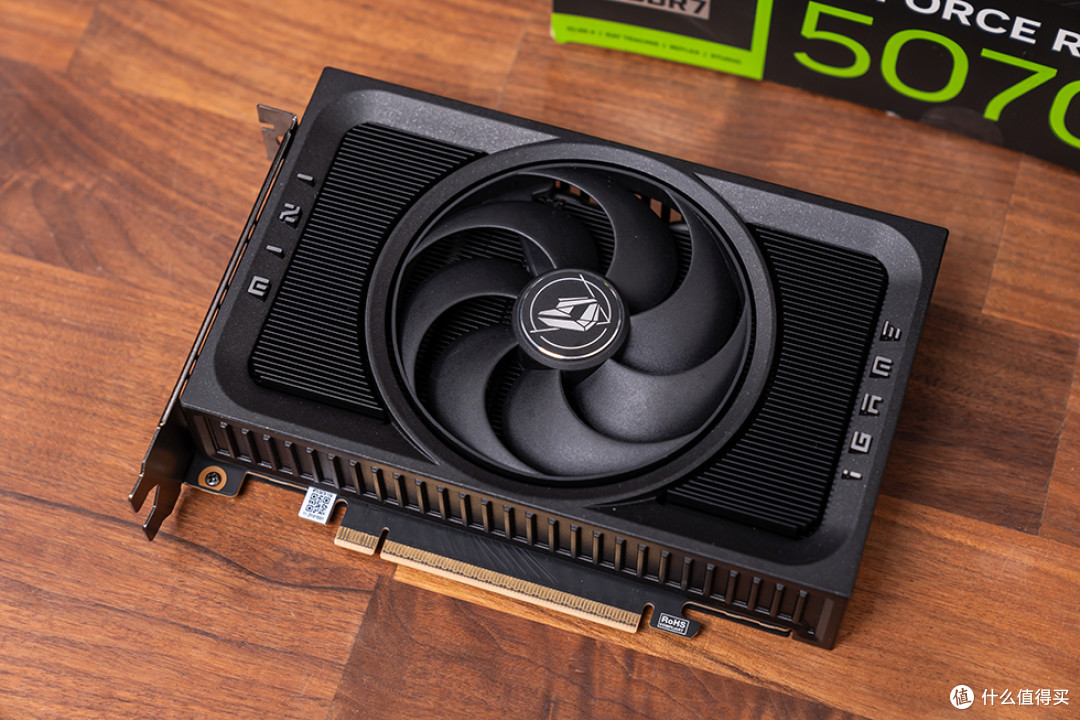

七彩虹iGame RTX 5070 Mini OC搭载完整的 RTX5070 GPU 核心，拥有 6144 个 CUDA 核心，基础频率 2325MHz，Boost 频率可达 2557MHz，配备 12GB GDDR7 显存，192bit 位宽，显存速率 28Gbps，显存带宽 672GB/s。外观上造型简洁硬核，依靠笼式金属外框与大面积外露鳍片塑造硬件质感。

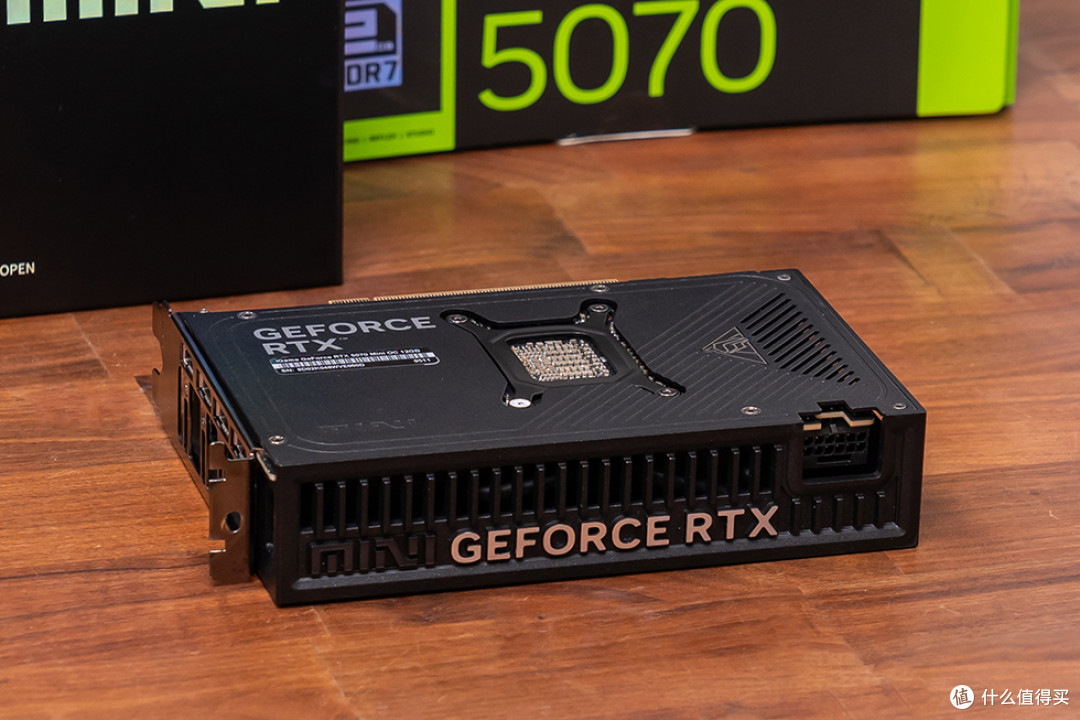

整卡尺寸控制在 180×123×39.8mm，标准双槽厚度，背板同样为金属材质，覆盖 PCB 背部，既能保护电路板，也能辅助均热，背板上做了镂空通风区域，进一步提升背部气流交换，核心位置预留导热垫接触位，兼顾结构刚性与被动散热。

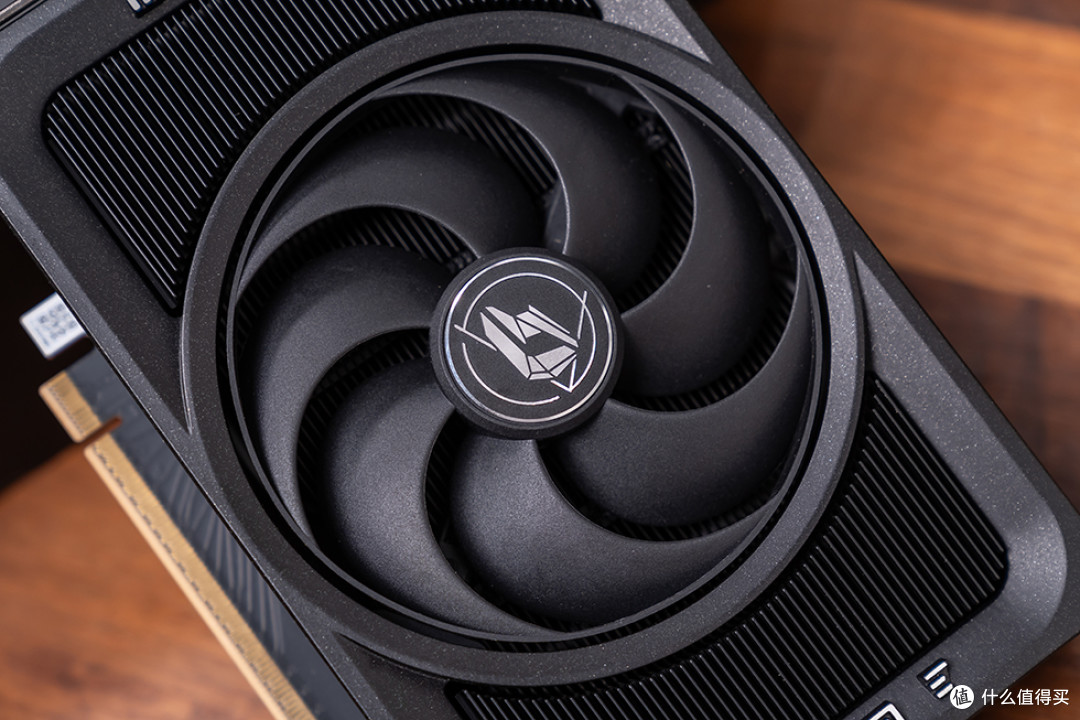

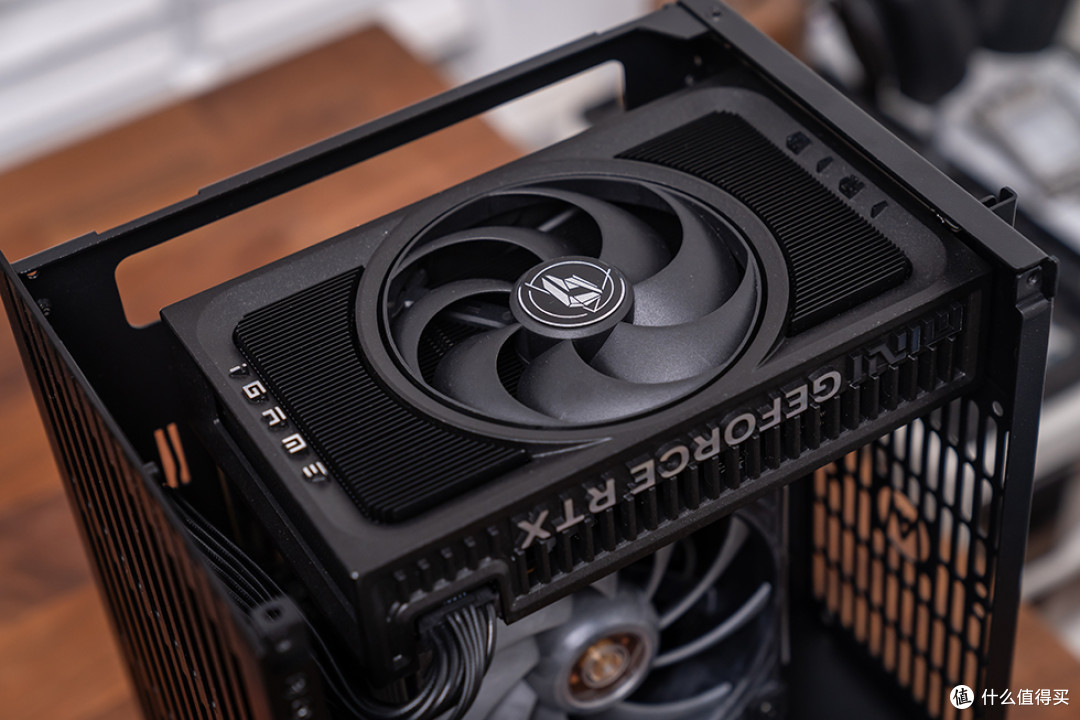

散热方面，内部配备四根复合热管，热管直接接触 GPU 核心，热量快速传导至大面积铝制鳍片阵列。正面居中是一枚 95mm 的七叶风扇，扇叶中心是 iGame 品牌标识。风扇外圈与侧边预留大面积通风开口，气流穿过鳍片之后从显卡尾部和两侧排出。

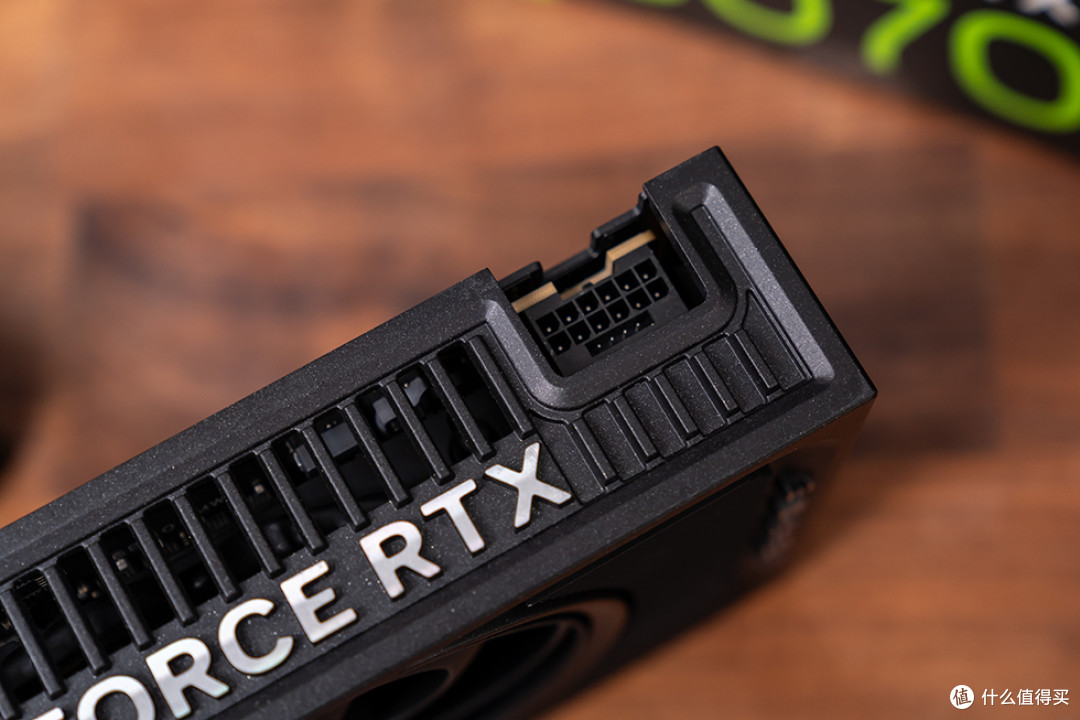

显卡 TDP 设定 250W，采用 PCIe 5.0 x16 接口，单 16Pin 新一代供电接口。接口位于显卡尾部，走线布局对于 ITX 横置方案也更友好，不会和机箱支架产生干涉。

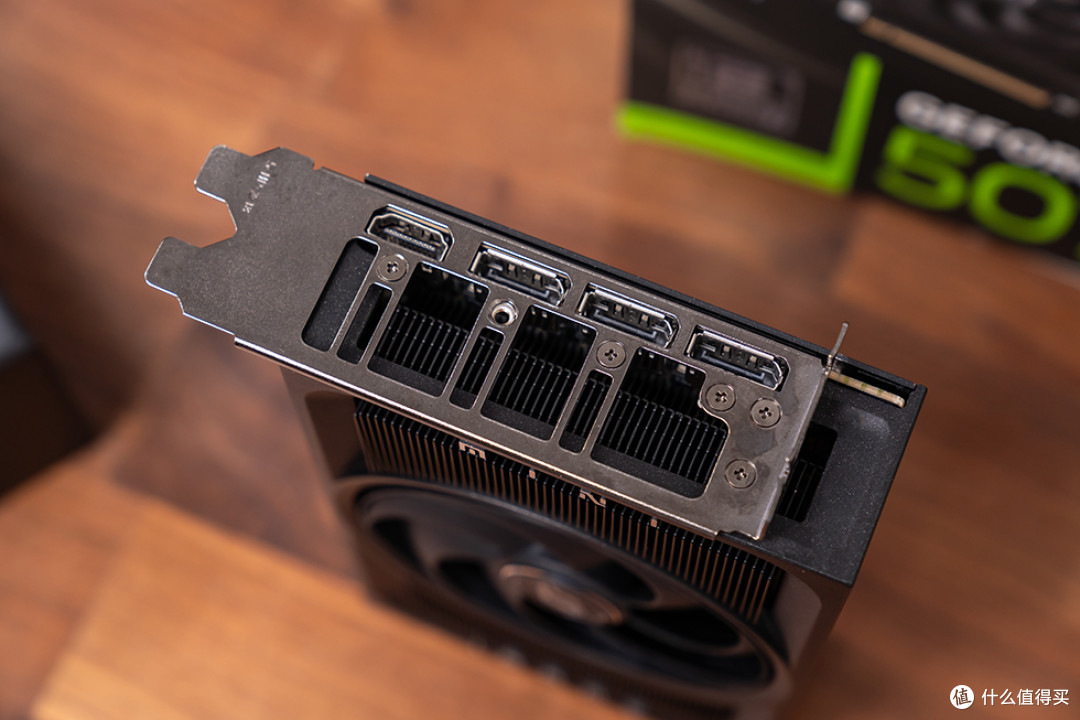

IO输出接口一共提供 3 个 DP2.1b 接口与 1 个 HDMI2.1b 接口，覆盖当前主流高刷高分辨率显示器需求，支持 8K 视频输出、高刷多屏拓展。挡板采用加厚金属材质，刚性更强，安装之后固定稳固，挡板上预留散热开孔，辅助排出尾部热风。

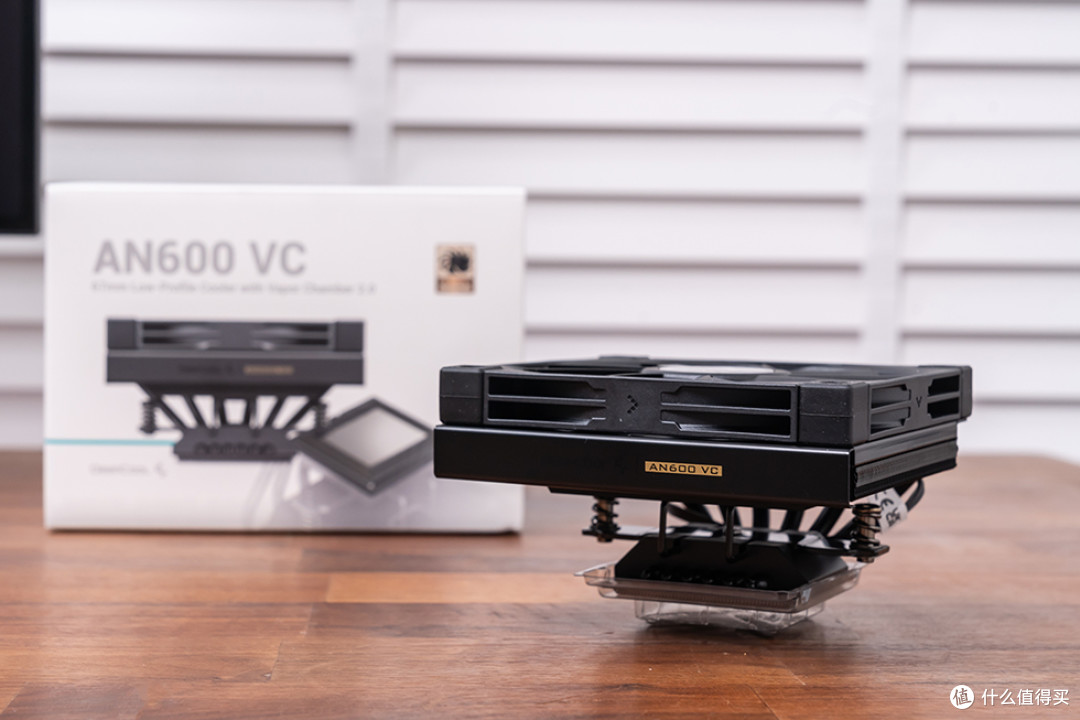

散热器选用了九州风神的AN600 VC 暗夜版，相对于普通版本，升级VC2.0均热板底座，官方标称解热功耗提高至220W，结合优化后的悬臂式结构可为最高40mm的内存提供主动散热支持，充分释放小尺寸平台的性能潜力。

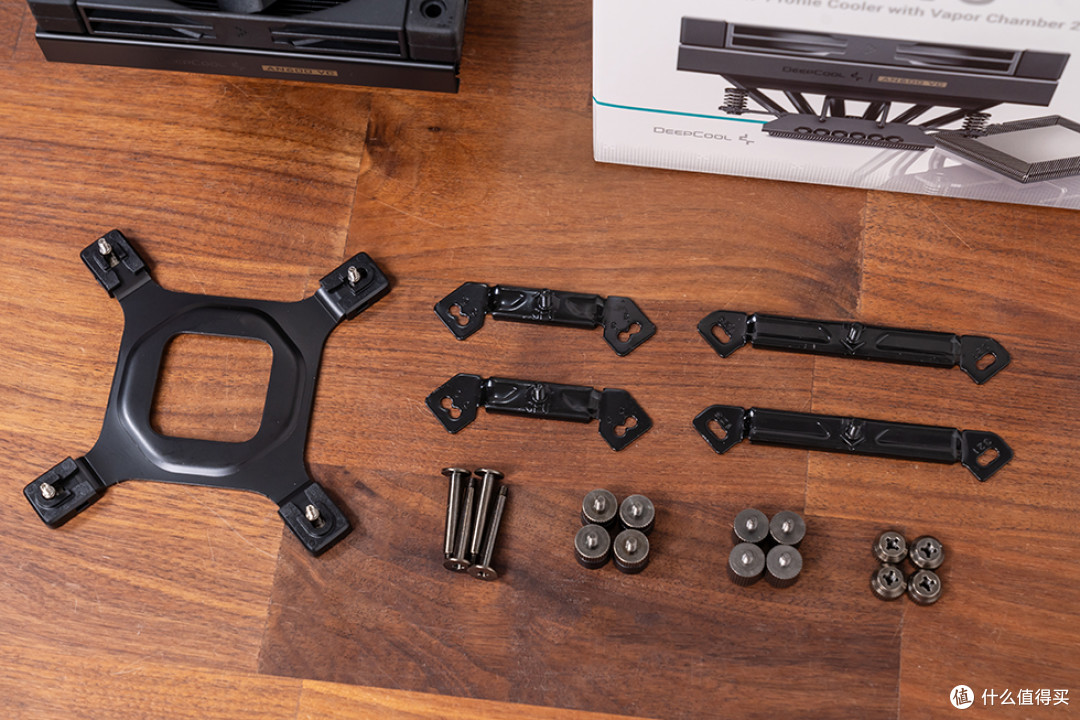

配备全金属扣具，支持英特尔的LGA 115x/1200/1700/1851平台，以及AMD的AM4/AM5平台，可以满足现有主流平台的使用需求。

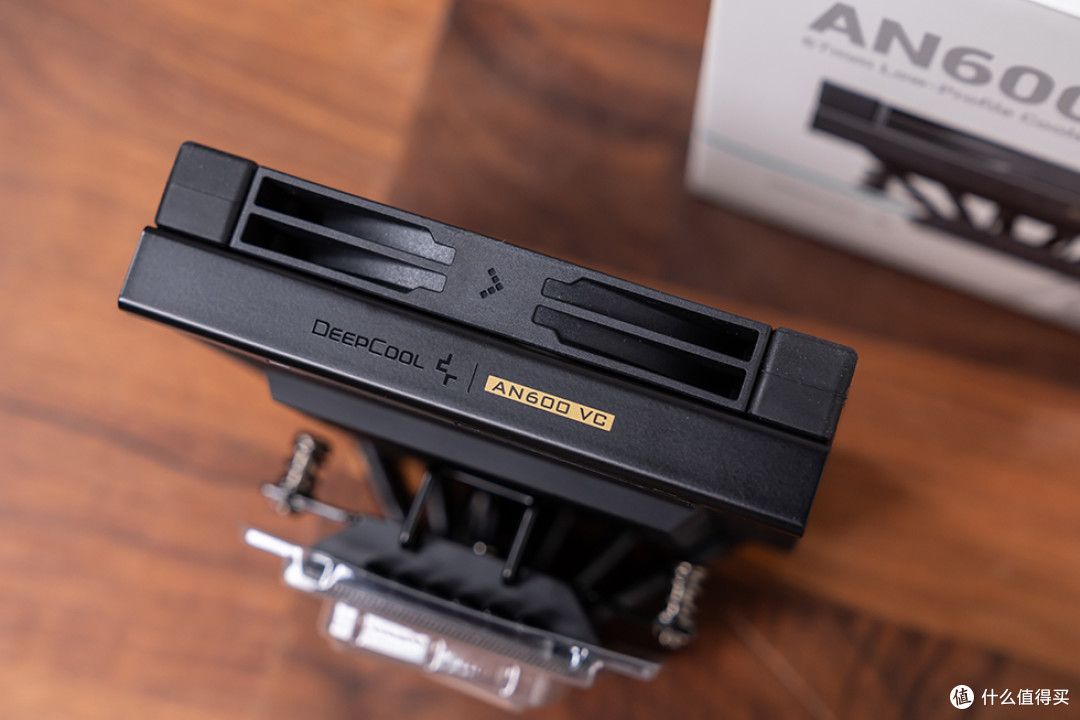

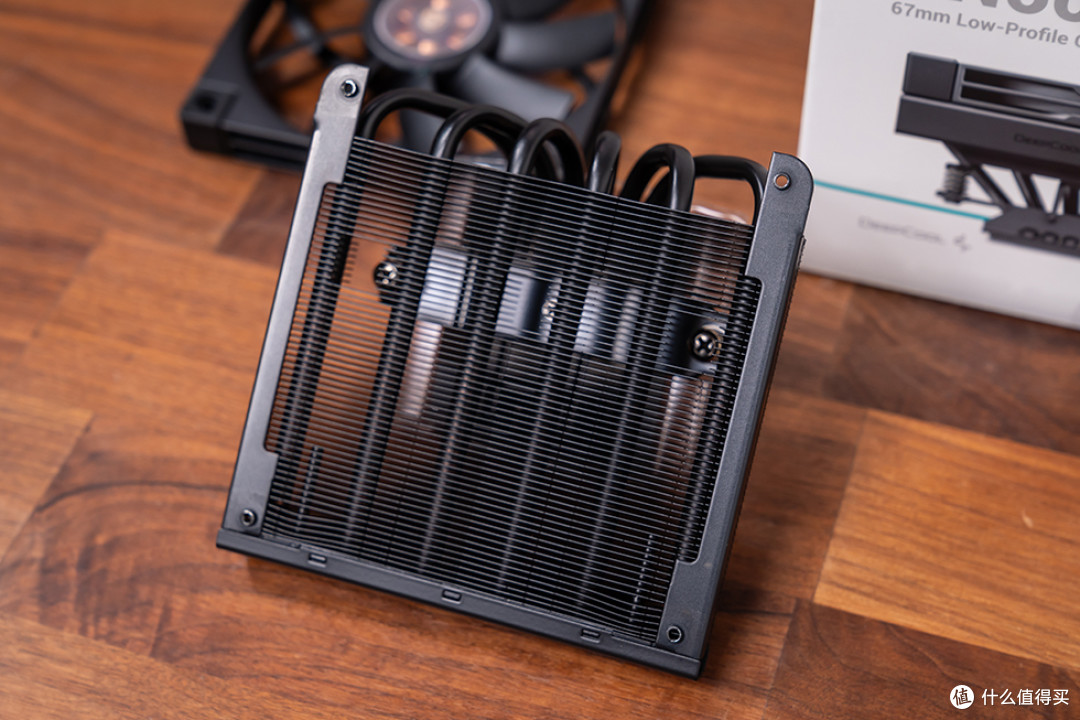

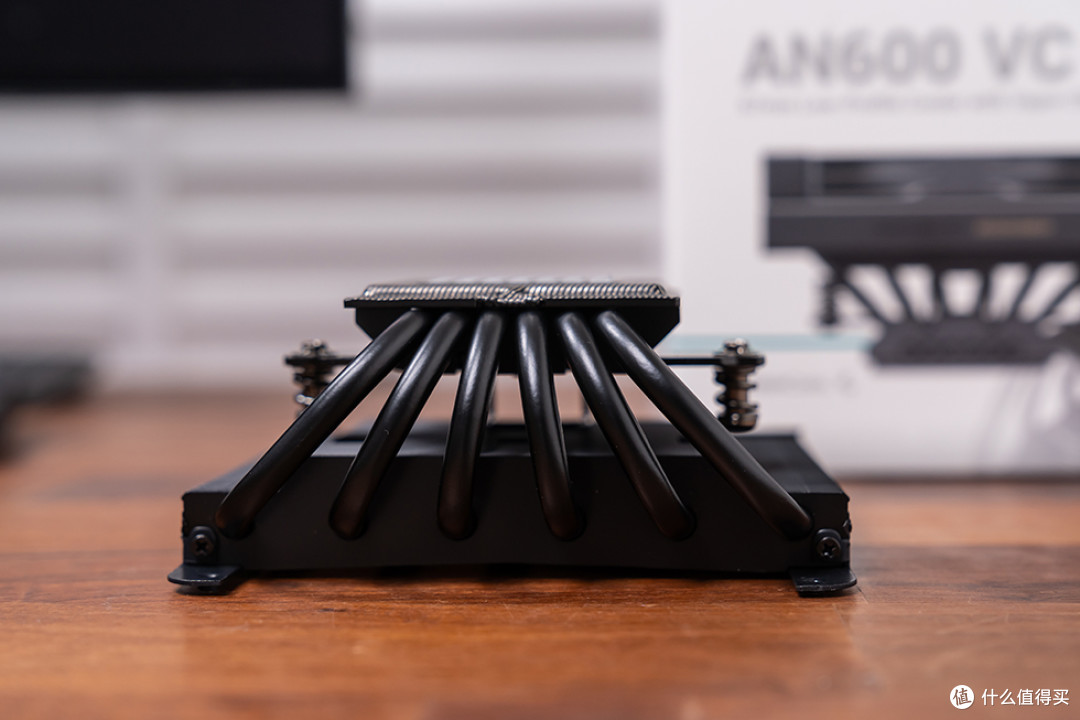

散热器整体安装高度为67mm，鳍片和热管都做了全黑化处理，主体排布细密规整，鳍片下置不锈钢支撑架，可稳定支撑，防止鳍片变形，整体架构更稳固。侧边的暗金色LOGO，提升了品牌标识度。

配备了6根6mm直径镀镍热管，采用双向恒定热平衡热管技术，通过优化热管内部的毛细结构和注液量，实现热管散热器无论在立式或者卧式机箱内，均可发挥强大的散热效能。

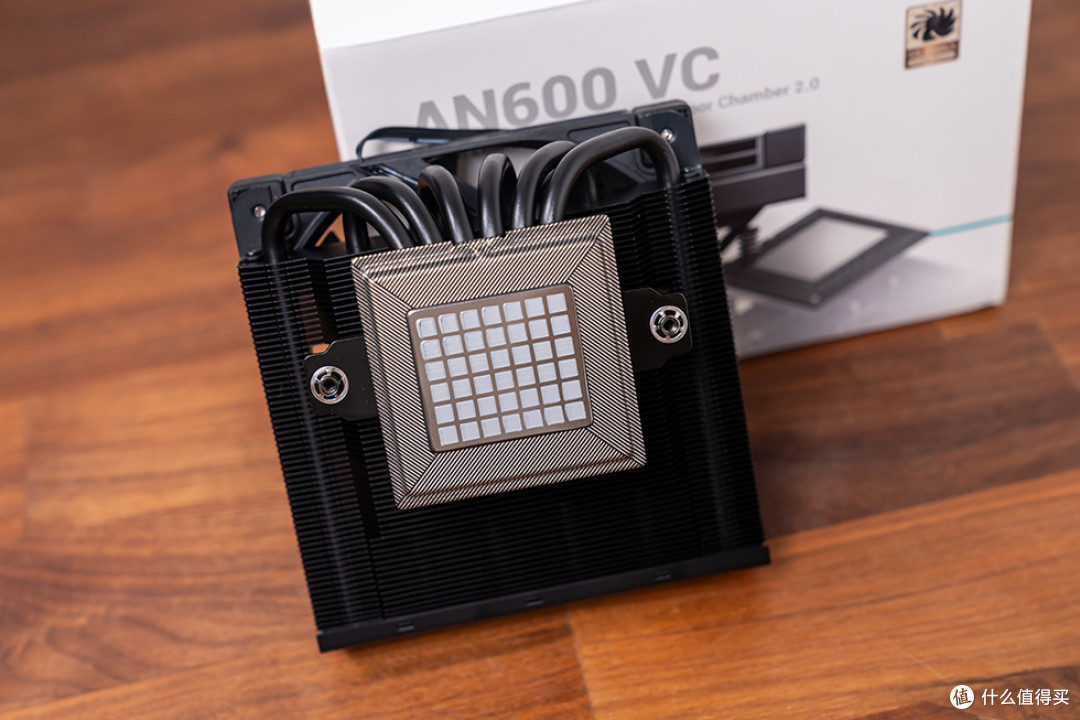

AN600 VC 暗夜采用全新VC2.0底座，优化散热效率。更大的CPU接触面积可实现更高效的热量交换，并在均温板内部均匀扩散，加速热量向热管与鳍片传导。底部预涂了硅脂，进一步提升了装机的便捷性。

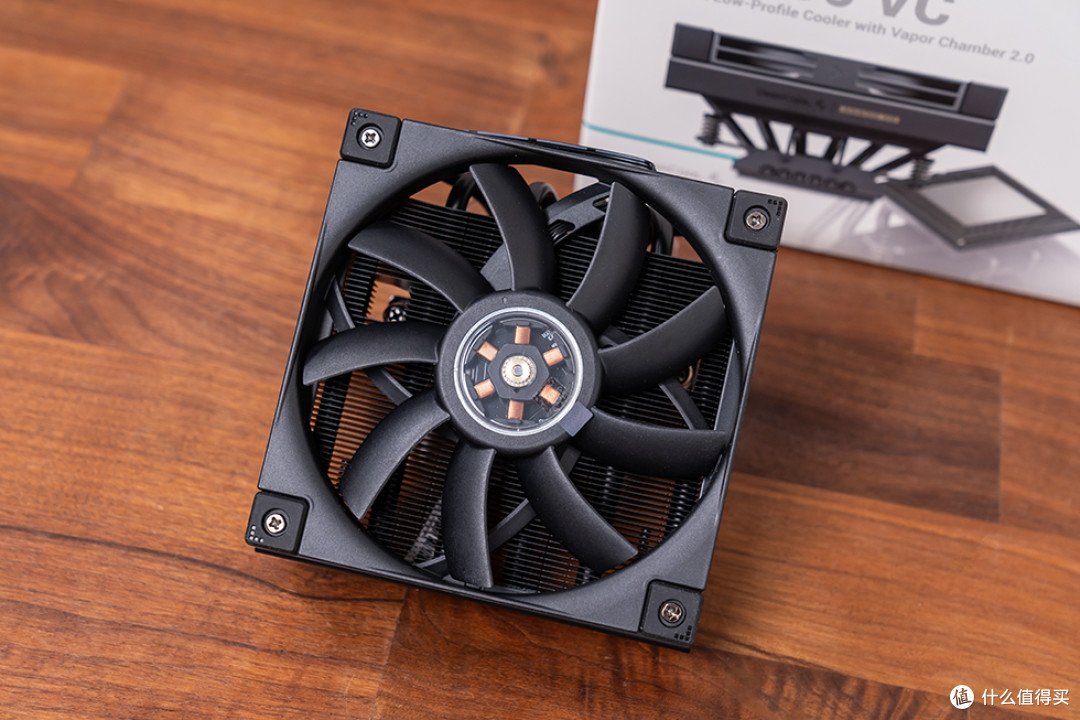

AN600 VC 暗夜配备体尺寸为120×120×15 mm的九扇叶薄扇，采用FDB轴承，配备三相六极风扇马达，并做了可视化设计，风扇转速500~1850RPM，风量61.56 CFM，风扇风压1.97mmH2O，最大噪音24.4dB(A)，配备减速线，可让风扇最大转速降至1250RPM，最大噪音20dB(A)。

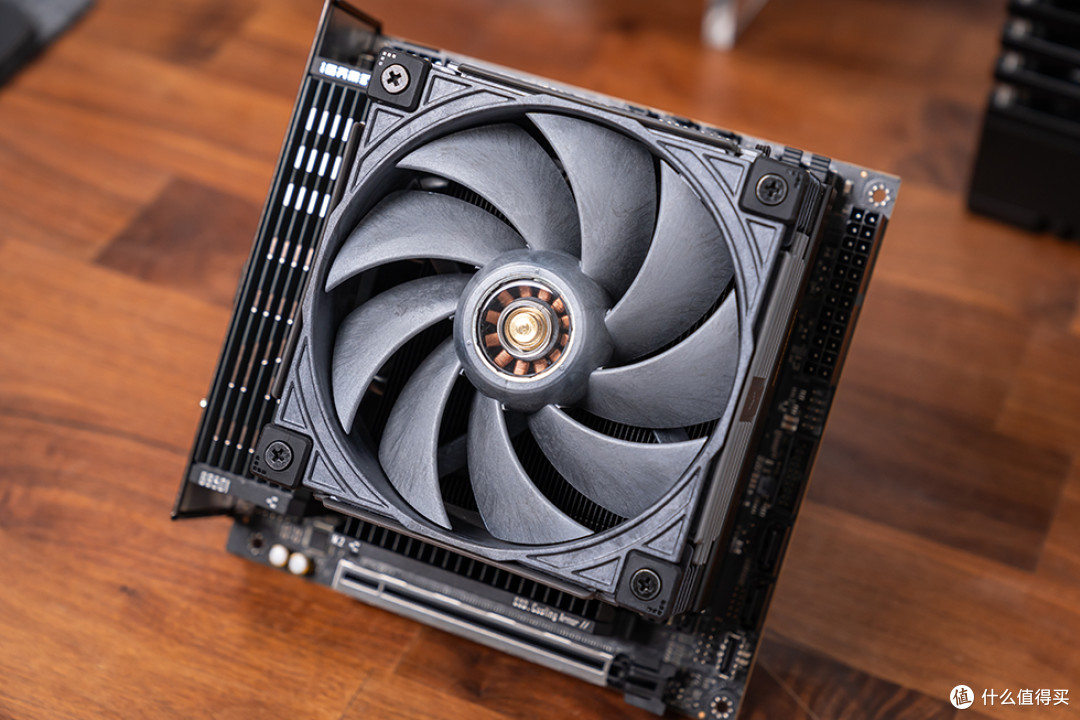

这里为了增加散热效能，将风扇换成了SUKDOO的MACH120，采用采用LCP与玻纤材质符合材料，轴心同样采用透明视窗设计,内置 3相10级12槽FOC闭环控制电机，加厚的30mm的厚度也使得机箱内部更加饱满。

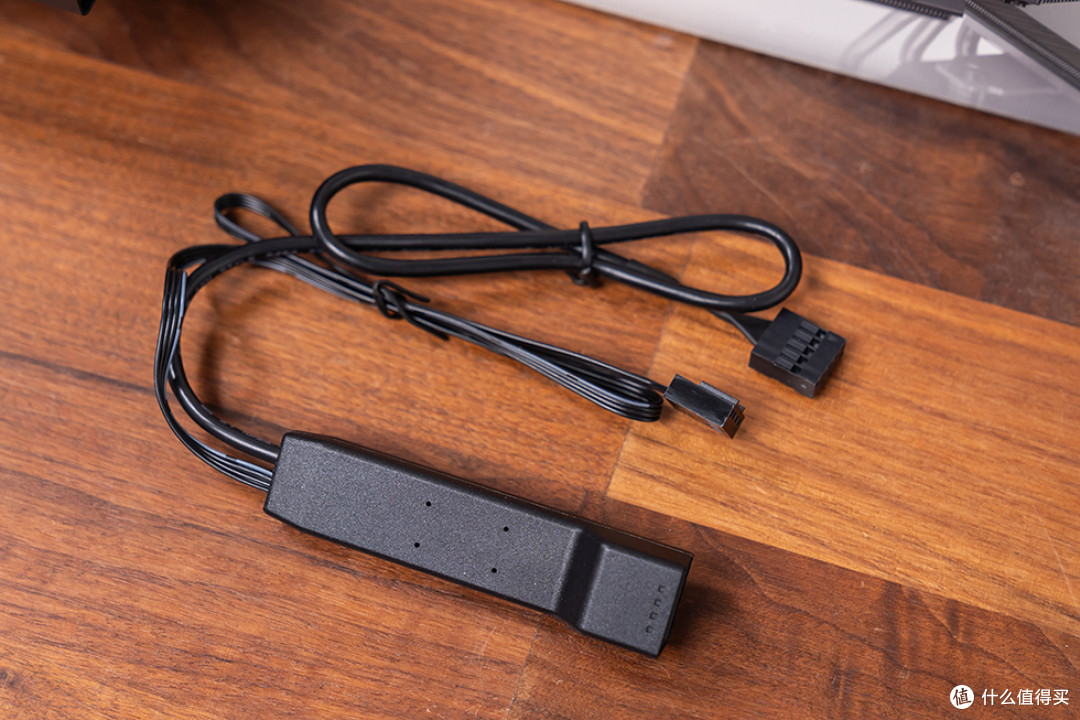

还附赠了附送的智能调速线控HUB，用户无需进入BIOS，连接后即可借助DeepCreative Al智能调节风扇转速。

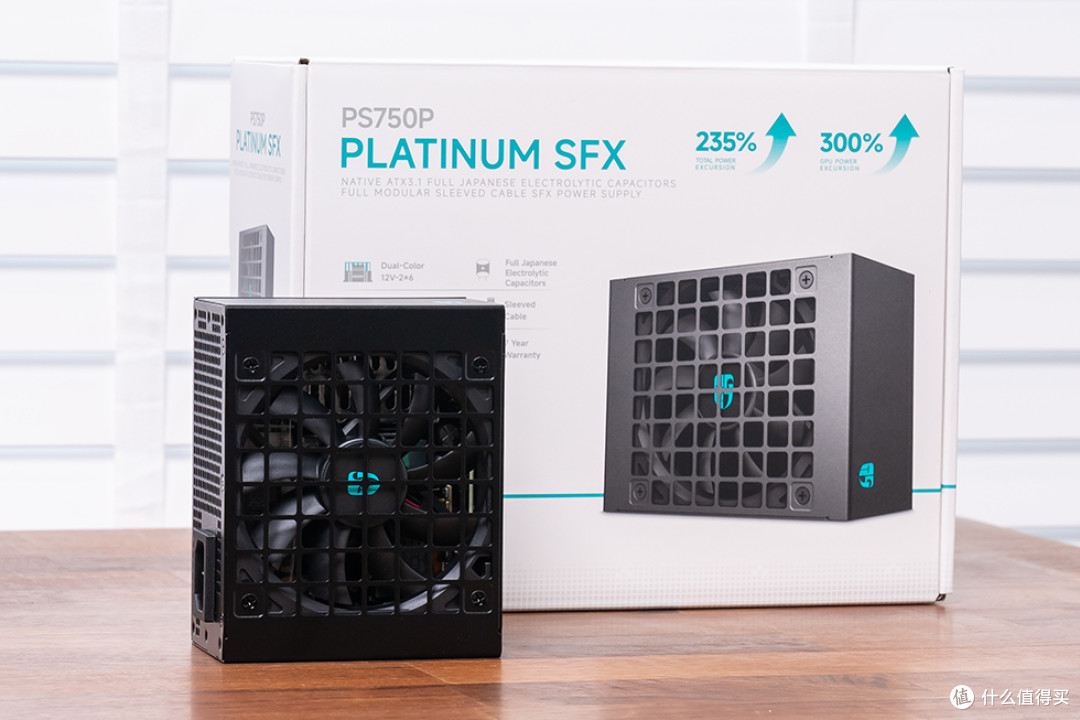

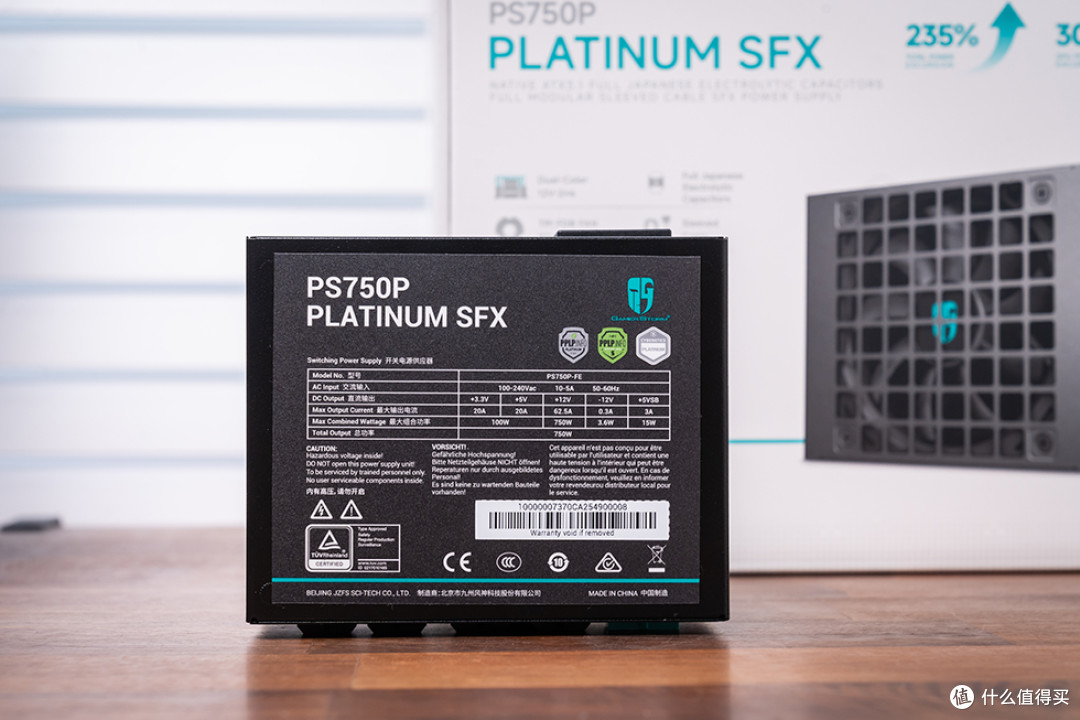

电源来自九州风神PS750P，作为九州风神进军高阶 SFX 市场的力作，PS750P 凭借白金级认证和 ATX 3.1 规格，获得 Cybenetics Platinum 以及 PPLP 115V Platinum 双重白金认证，全系满足235%整机瞬时功率偏移，300% 的12V-2×6 显卡瞬时功率偏移（持续0.1毫秒），超越英特尔ATX 3.1标准要求，并提供7年长效质保。

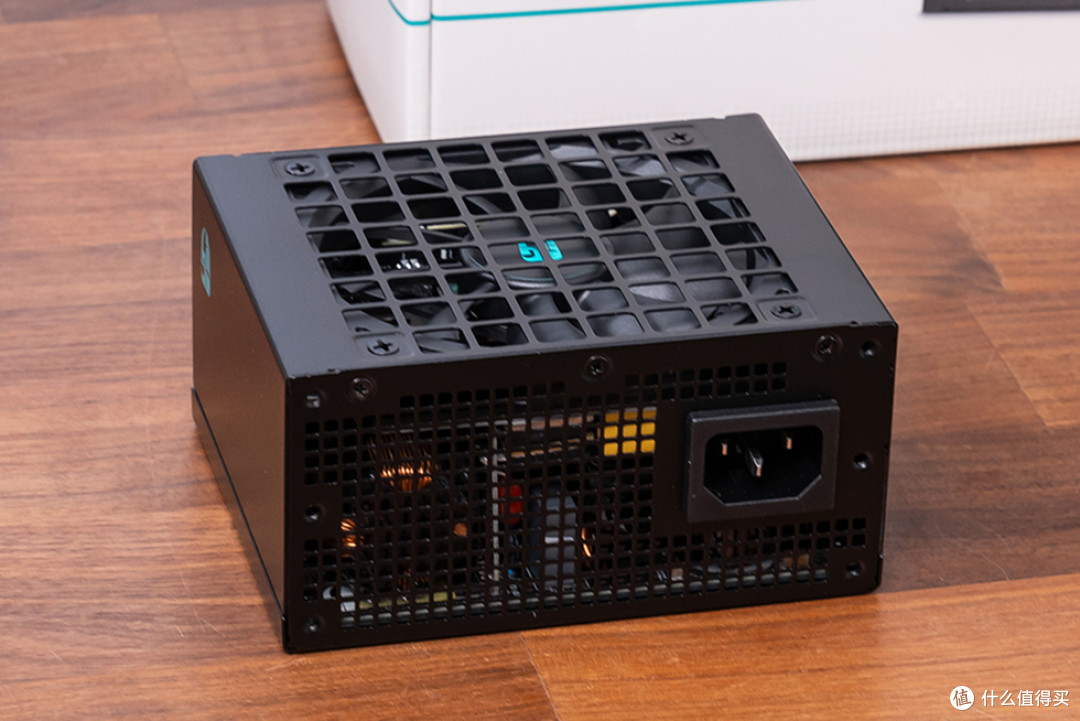

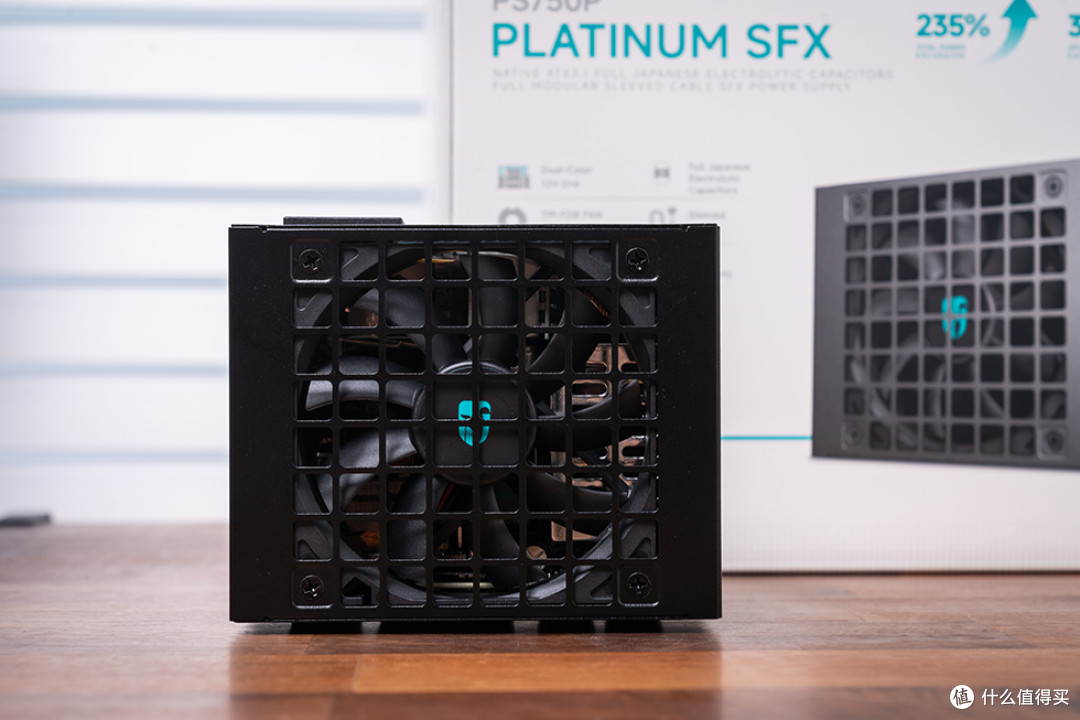

九州风神 PS750P 采用标准125×100×63.5mm SFX 规格，延续了九州风神近年来统一的家族式设计语言。机身采用细磨砂喷漆处理，手感细腻且不易沾染指纹。顶部风扇格栅采用了其标志性的方形矩阵开孔，侧面点缀有薄荷绿的品牌 Logo，整体工业设计非常符合现代装机审美。配备92×15mmFDB轴承风扇，结合经PCB布局与风阻优化的气动设计，保障整体运行稳定性并显著降低噪音。

全系采用全日系电解电容，主动式PFC、半桥LLC谐振与DC-to-DC拓扑结构，在80%负载下保持时间≥16毫秒。单路 12V 输出达 62.5A/750W，完全覆盖额定功率，5V/3.3V 联合输出 100W，满足多硬盘、外设的供电需求。同时支持 Intel ATX 3.1 与 PCIe 5.1 规范，具备 300% 瞬时峰值负载能力，可轻松应对 RTX 50 系显卡的高功耗波动，搭配 UVP、OVP、OTP 等八项安全保护，为整机提供全方位电力保障，长期运行稳定可靠。

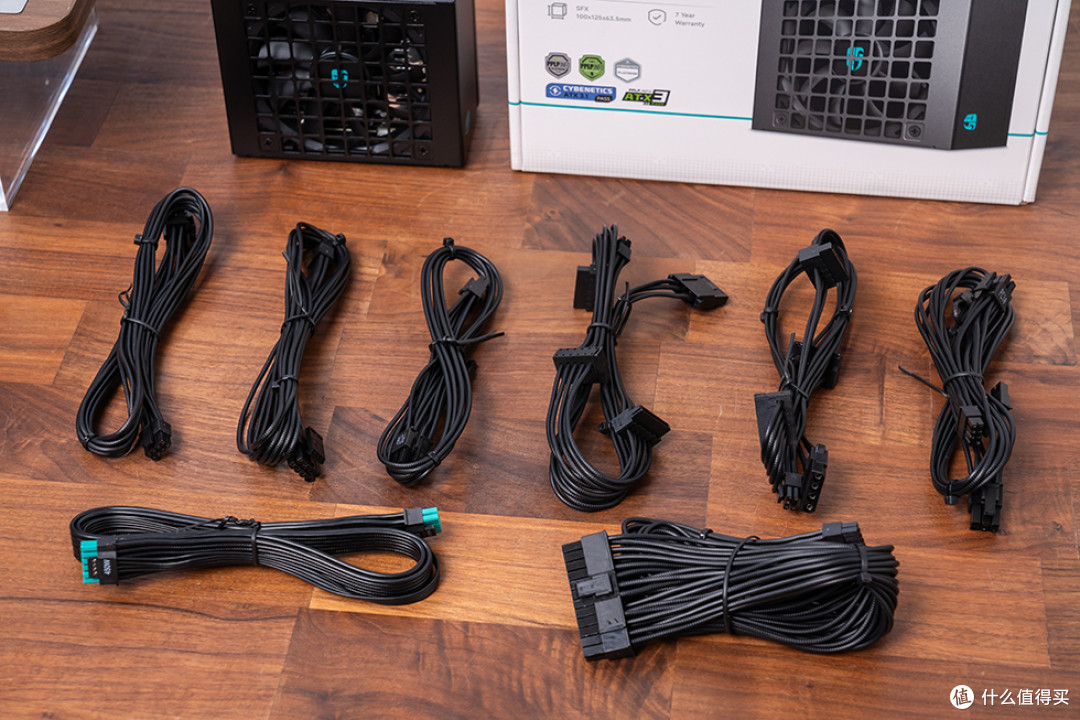

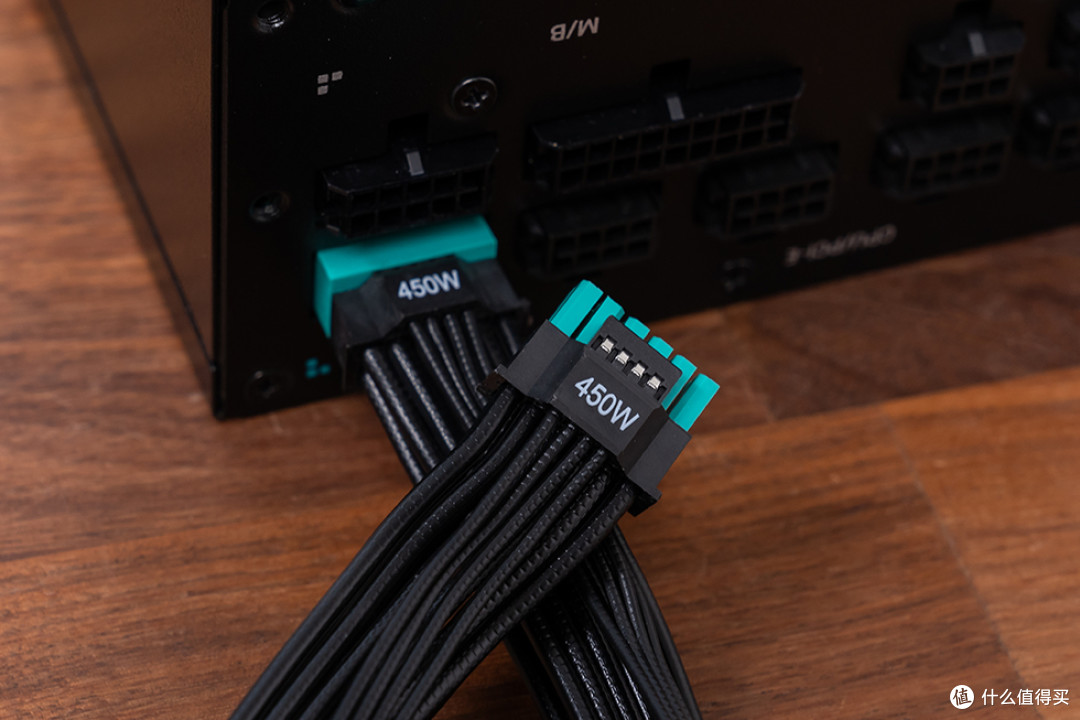

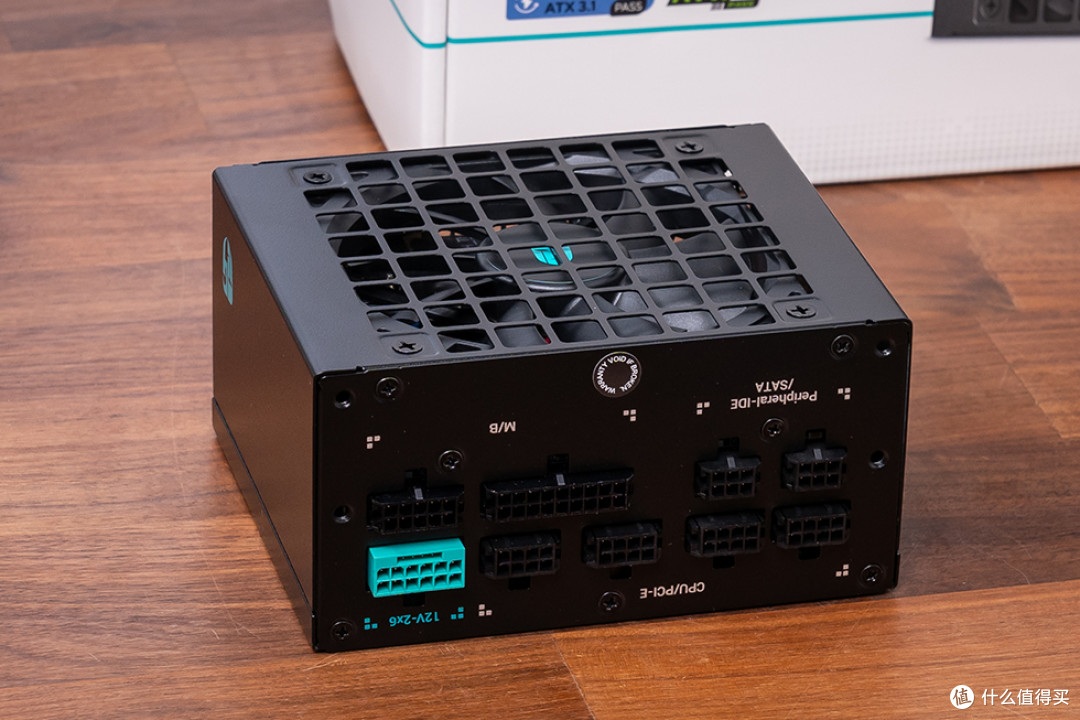

AC输入接口带有独立开关，采用全模组设计，包含了1个主板电源连接口 24 -PIN接口、4个CPU / PCI-E接口、2个S-ATA / P-ATA 接口、1个12VHPWR16-pin接口。满足基本需求；其中原生12VHPWR16-pin接口，可直接为PCle5.0显卡、扩展卡提供至高450W的供电能力,用来应对RTX50系显卡都可以满足需求。
