TWS真无线耳机的音质问题越来越受到消费者和品牌的关注,近来就有很多产品开始采用动铁单元、圈铁组合、双动圈或者双动铁等扬声器配置,让耳机的声音表现力更具特色,增加产品卖点。

专注于入门级TWS耳机市场的QCY采用了一种“双黄蛋”策略,非常巧妙:在产品外观相近的情况下,一款产品QCY T10采用了双动铁单元,另外一款产品QCY T11采用了动圈+动铁双单元,两种组合各有特点,同时配置和价格也相近,让消费者自己选择。

QCY T11 真无线蓝牙耳机采用一圈一铁混合喇叭单元,动圈单元负责低频,动铁单元负责中高频,提高声音层次感和丰富性;单只耳机配备两个采用波束成形技术的麦克风,用于通话降噪功能;耳机单次使用续航约3.5小时,支持充电10分钟听歌1小时的快充技术,搭配充电盒总续航约21小时。下面一起来看我爱音频网的详细拆解吧。

此前我爱音频网拆解过的QCY产品有:QCY T1C真无线蓝牙耳机、QCY T1青春版真无线蓝牙耳机、QCY T1S TWS蓝牙耳机(无线充电版)、QCY T4 TWS真无线蓝牙耳机、QCY T5 真无线蓝牙耳机、QCY T5S真无线蓝牙耳机、QCY T6 真无线运动耳机、QCY Q29 TWS真无线蓝牙耳机。

一、QCY T11 真无线蓝牙耳机 开箱

拆解报告:QCY T11 真无线蓝牙耳机

包装盒风格简洁,中心区域重点突出耳机和充电盒的外观设计,左上角是品牌名“QCY”,底部是产品名“T11 真无线蓝牙耳机”。

拆解报告:QCY T11 真无线蓝牙耳机

包装盒背面展示了耳机的所有配色,下面有部分产品信息和认证信息,制造商是东莞市和乐电子有限公司。

拆解报告:QCY T11 真无线蓝牙耳机

包装盒一侧是耳机的三个特点,蓝牙5.0、极速配对和语音助手。另一侧是配套APP的下载二维码。

拆解报告:QCY T11 真无线蓝牙耳机

包装盒内所有物品,耳机和充电盒,硅胶耳塞,充电线和使用说明。

拆解报告:QCY T11 真无线蓝牙耳机

两对可替换的硅胶耳塞,耳机上默认的是中号。选择合适的耳塞可以提高佩戴舒适度和耳道密封性。

拆解报告:QCY T11 真无线蓝牙耳机

充电线为USB-A to USB Type-C接口。

拆解报告:QCY T11 真无线蓝牙耳机

QCY T11与T10的充电盒外观布局一致,但是壳体经亮面处理,便于区分。正面有三个充电盒电量指示灯,盒盖开启处有一道凹槽便于打开。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒背面有一个快速配对按键。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒盒盖中间印有“QCY”的品牌名。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒底部是一个平面,有部分产品信息和认证信息。产品型号In2024,充电盒电池容量600mAh,2.22Wh,输入5V⎓600mA。中间是充电盒的USB Type-C充电接口。

拆解报告:QCY T11 真无线蓝牙耳机

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对QCY T11 真无线蓝牙耳机进行有线充电测试,充电功率约为2.1W。

拆解报告:QCY T11 真无线蓝牙耳机

打开盒盖,耳机竖置在充电盒内,内部空间紧凑;盒盖内侧有磁铁增加关闭时的紧密性。

拆解报告:QCY T11 真无线蓝牙耳机

充电仓底部给耳机充电的Pogo Pin。

拆解报告:QCY T11 真无线蓝牙耳机

耳机和充电盒的总重量约为38.3克。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒的重量约为30.3克。

拆解报告:QCY T11 真无线蓝牙耳机

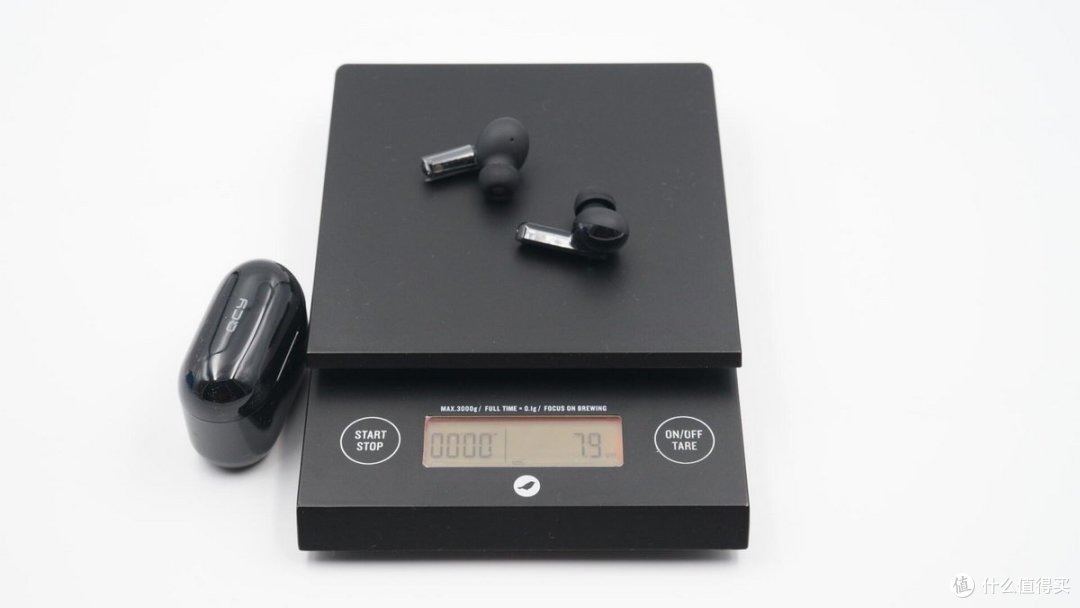

左右两只耳机共重7.9克。

拆解报告:QCY T11 真无线蓝牙耳机

QCY T11 真无线蓝牙耳机。

二、QCY T11 充电盒拆解

经过前面的开箱,我们已经对QCY T11真无线蓝牙耳机的外观有了全面了解,与QCY T10外观布局相近,壳体表面的加工工艺不同。下面将进入拆解环节,看看其内部结构设计和芯片用料等信息。

拆解报告:QCY T11 真无线蓝牙耳机

沿侧边撬开充电座舱,发现指示灯所在的小板通过连接器和FPC与主板相连。

拆解报告:QCY T11 真无线蓝牙耳机

断开连接器,取出充电座舱。

拆解报告:QCY T11 真无线蓝牙耳机

机身背面的微动按键,通过导线连接至指示灯小板,进而与主板相连。

拆解报告:QCY T11 真无线蓝牙耳机

按键小板通过外壳塑料柱热熔的方式固定。

拆解报告:QCY T11 真无线蓝牙耳机

充电座舱壳体正面特写。

拆解报告:QCY T11 真无线蓝牙耳机

三颗LED指示灯,外面有泡棉避免壳体漏光,充电盒内部有导光柱。

拆解报告:QCY T11 真无线蓝牙耳机

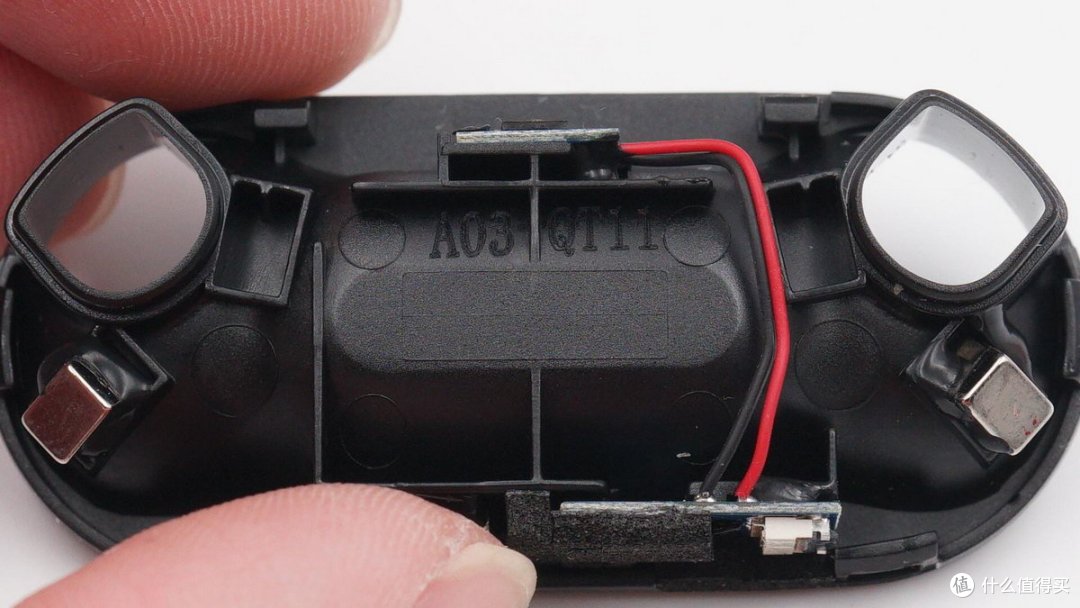

充电座舱壳体内侧特写,左右耳机音腔位置各有一颗磁铁用于磁吸固定耳机。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒内部布局展示。

拆解报告:QCY T11 真无线蓝牙耳机

背部物理按键位置的结构特写。

拆解报告:QCY T11 真无线蓝牙耳机

三颗LED指示灯的导光柱特写。

拆解报告:QCY T11 真无线蓝牙耳机

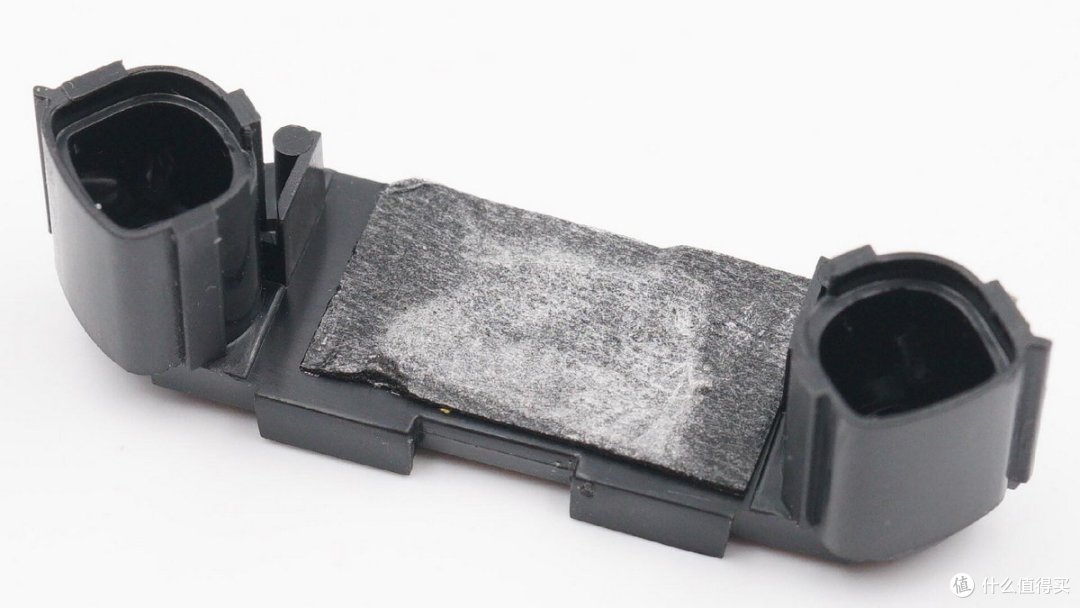

电池和主板固定在同一个塑料支架上。

拆解报告:QCY T11 真无线蓝牙耳机

电池使用双面胶固定在支架上。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒内部电路展示。电池通过导线连接主板。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒内部电路另一侧展示。

拆解报告:QCY T11 真无线蓝牙耳机

主板一侧电路展示。

拆解报告:QCY T11 真无线蓝牙耳机

主板另一侧电路展示。电源管理芯片处过孔散热。

拆解报告:QCY T11 真无线蓝牙耳机

USB Type-C接口过孔使用小板焊接在主板上。

拆解报告:QCY T11 真无线蓝牙耳机

LPS微源半导体LP7801T超低功耗充电升压单芯片,专为小容量锂电池充/放电设计,集成了线性充电管理模块、低功耗同步升压放电管理模块,内置功率MOS,充电电流外部可编程,最大充电电流1A,在5V常开时整个耳机仓<10uA的待机电流(含耳机,保护板)。

微源LP7801T采用ESOP-8封装,内置OVP,内置NTC精准可调,输入耐压36V,省去了输入过压保护元件,待机电流1uA;升压模块效率高达95%,开关脚耐压高,固定5.1V输出,外围少,纹波小。

据我爱音频网拆解了解到,目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

拆解报告:QCY T11 真无线蓝牙耳机

微源半导体LP7801T详细资料。

拆解报告:QCY T11 真无线蓝牙耳机

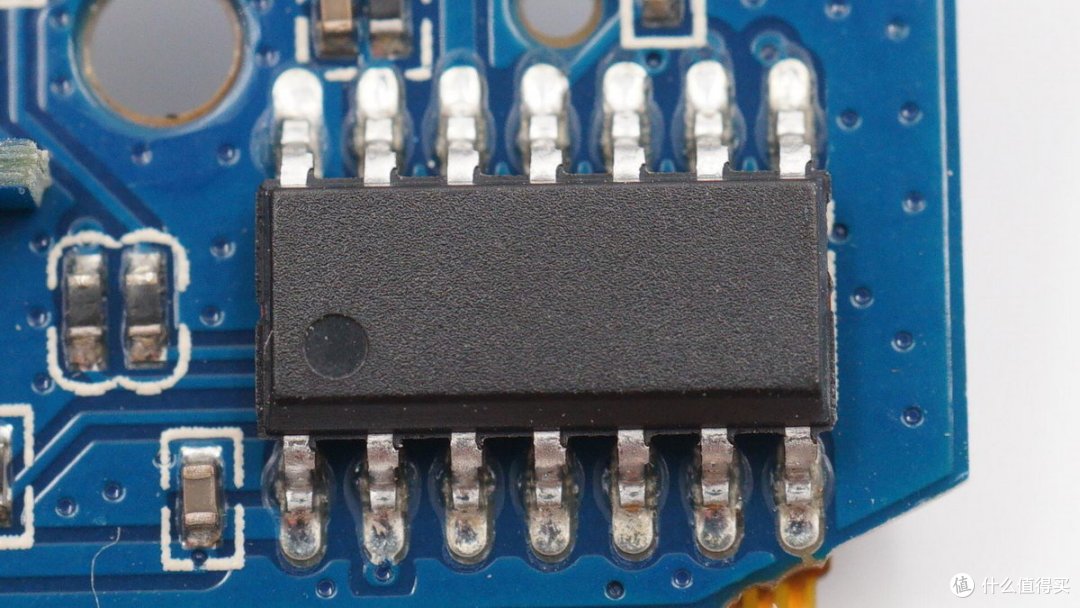

无标单片机,用于实现充放电模块管理、电池电量管理、指示灯控制、耳机通讯、产测等充电盒控制功能。

拆解报告:QCY T11 真无线蓝牙耳机

丝印5332A系苏州赛芯电子科技SOT23-5一体化锂电保护芯片,具有过充,过放,短路,过流等保护功能。

拆解报告:QCY T11 真无线蓝牙耳机

导线连接电池正负极镍片。

拆解报告:QCY T11 真无线蓝牙耳机

充电盒采用的软包电池来自弘捷新能源,型号HJ102523,额定电压3.7V,额定容量600mAh,能量2.22Wh。

拆解报告:QCY T11 真无线蓝牙耳机

预留的无线充电接收电路的焊盘。

拆解报告:QCY T11 真无线蓝牙耳机

给耳机充电的镀金Pogo Pin。

三、QCY T11 耳机拆解

拆解报告:QCY T11 真无线蓝牙耳机

下面我们继续来拆解耳机部分,耳机为柄式入耳设计,壳体经亮面处理,与QCY T10外观一致。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄外侧是一个微弧面,顶部有一个状态指示灯,耳机柄支持敲击和长按两种交互方式。

拆解报告:QCY T11 真无线蓝牙耳机

耳机顶部的麦克风拾音孔,用于拾取环境音辅助通话降噪。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄底部通话麦克风的拾音孔,定向拾取人嘴方向的声音。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄底部的充电触点。

拆解报告:QCY T11 真无线蓝牙耳机

耳机内侧腔体上的泄压/调音孔。

拆解报告:QCY T11 真无线蓝牙耳机

出音嘴处的泄压/调音孔。

拆解报告:QCY T11 真无线蓝牙耳机

出音嘴处的金属防尘网,阻止异物进入。

拆解报告:QCY T11 真无线蓝牙耳机

沿合模线拆开耳机,内部结构清晰。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄盖板内侧展示,从左到右依次是FPC式蓝牙天线、触控感应的箔片和指示灯的导光柱。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄内部布局展示,底部是麦克风,顶部晶振,中间是触摸触点和蓝牙天线触点。

拆解报告:QCY T11 真无线蓝牙耳机

耳机柄底部位置有封胶,起一定防水作用。

拆解报告:QCY T11 真无线蓝牙耳机

前腔内可以看到软包电池和一个动圈单元。

拆解报告:QCY T11 真无线蓝牙耳机

壳体内侧吸附充电座舱的磁铁。

拆解报告:QCY T11 真无线蓝牙耳机

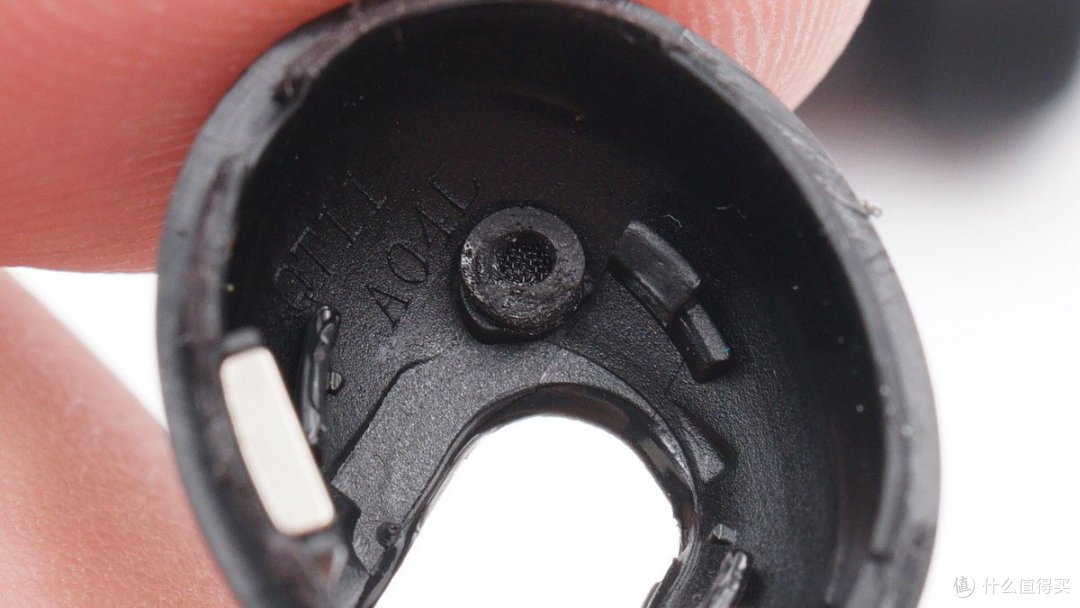

通话降噪麦克风拾音孔内侧的防尘网。

拆解报告:QCY T11 真无线蓝牙耳机

充电触点采用金属片与主板上的金属弹片连接,接缝处有封胶。

拆解报告:QCY T11 真无线蓝牙耳机

QCY T11耳机内部完整电路展示。

拆解报告:QCY T11 真无线蓝牙耳机

软包电池与一元硬币的尺寸对比。

拆解报告:QCY T11 真无线蓝牙耳机

条形主板与一元硬币的尺寸对比。

拆解报告:QCY T11 真无线蓝牙耳机

主板一侧电路展示。

拆解报告:QCY T11 真无线蓝牙耳机

主板另一侧电路展示。

拆解报告:QCY T11 真无线蓝牙耳机

丝印HQ3000的定制款蓝牙音频SoC,支持蓝牙V5.0,支持双耳信号同步传输,有低延迟模式,可单双耳切换使用。

拆解报告:QCY T11 真无线蓝牙耳机

主板一上一下共有2颗MEMS硅麦,用于通话拾音和降噪,来自瑞勤电子。

我爱音频网拆解了解到,目前市场上已经有包括QCY、华为、OPPO、一加、海贝、荣耀亲选声氏、JBL等品牌的耳机产品大量采用了瑞勤电子的MEMS硅麦。

拆解报告:QCY T11 真无线蓝牙耳机

丝印HH01K 2031的触控IC。

拆解报告:QCY T11 真无线蓝牙耳机

两颗LED指示灯特写。左上角是主控芯片的晶振,频率40.000MHz,右侧为降噪麦克风开孔。

拆解报告:QCY T11 真无线蓝牙耳机

分别连接触控感应箔片和蓝牙天线的镀金Pogo Pin。

拆解报告:QCY T11 真无线蓝牙耳机

主板底部连接充电触点的金属弹片。

拆解报告:QCY T11 真无线蓝牙耳机

耳机采用的软包电池同样来自弘捷新能源,型号601111,额定电压3.7V,能量0.15Wh。

拆解报告:QCY T11 真无线蓝牙耳机

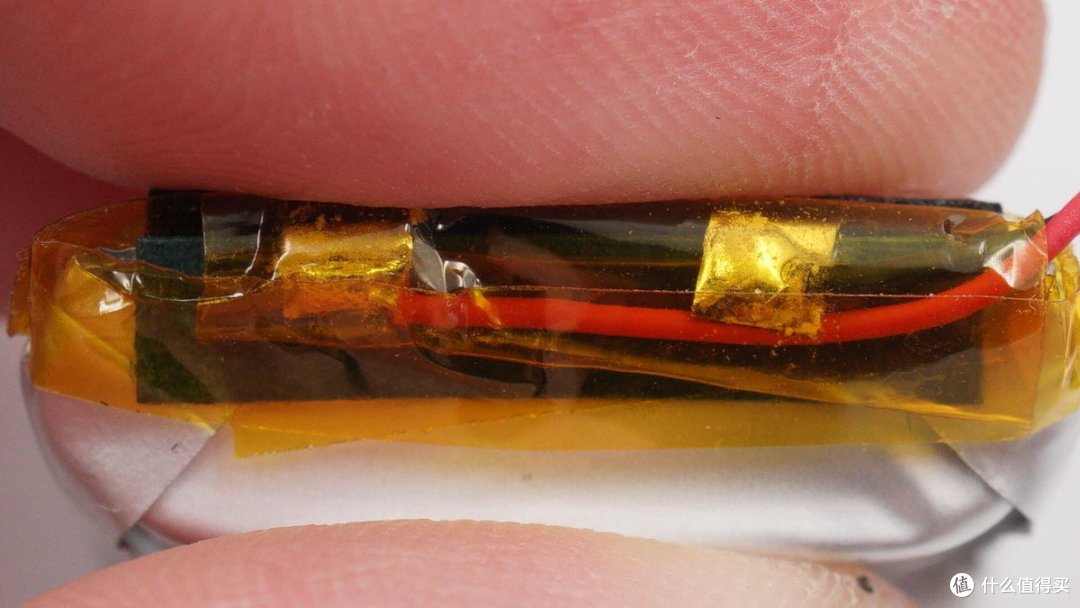

导线直接连接电池正负极。主控芯片具有电池充电管理和保护功能。

拆解报告:QCY T11 真无线蓝牙耳机

动圈单元磁铁一侧,小板上有负责分频的电容。

拆解报告:QCY T11 真无线蓝牙耳机

取出动圈单元看到动铁单元,接缝处使用大量胶水密封。

拆解报告:QCY T11 真无线蓝牙耳机

动铁单元通过导线与动圈单元连接。

拆解报告:QCY T11 真无线蓝牙耳机

动圈单元振膜一侧有金属保护罩。动圈单元可以带来较好的低音效果。

拆解报告:QCY T11 真无线蓝牙耳机

动圈单元直径约6.92mm。

拆解报告:QCY T11 真无线蓝牙耳机

动铁单元外有一个硅胶保护罩。

拆解报告:QCY T11 真无线蓝牙耳机

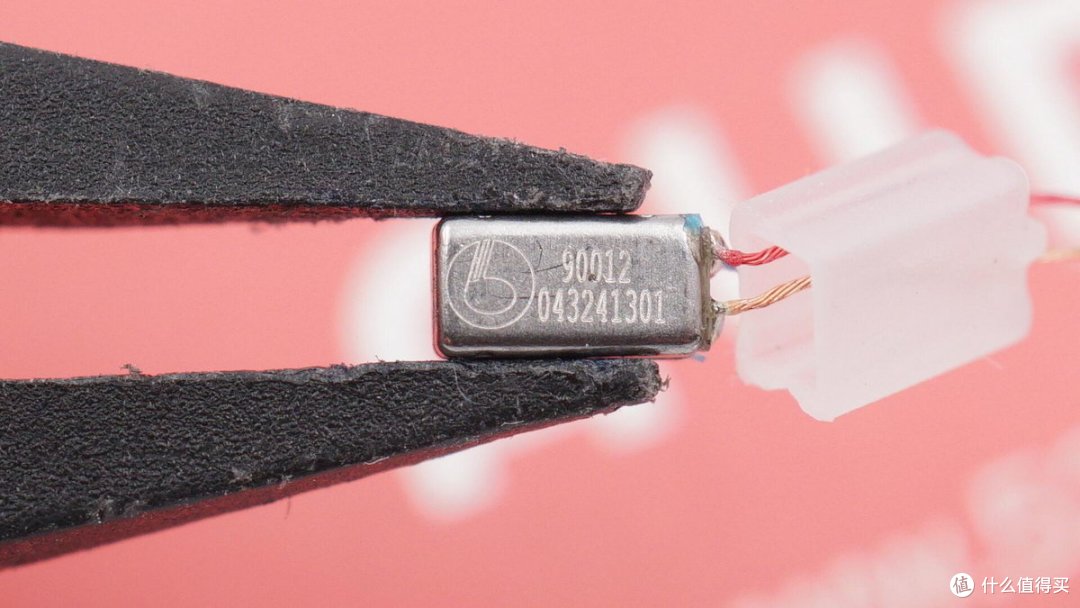

平衡电枢动铁单元来自BELLSING倍声声学,型号BTC305C90012。动铁单元主要负责中高频,获得更好的延伸和声音密度。

拆解报告:QCY T11 真无线蓝牙耳机

倍声BTC305C90012动铁单元详细资料。

拆解报告:QCY T11 真无线蓝牙耳机

拆解全家福。

我爱音频网总结

QCY T11 真无线蓝牙耳机与QCY T10采用了基本相同的外观设计,两者的差别在于充电盒壳体表面的加工工艺不同。充电盒体积小巧,电池容量较大,耳机为柄式入耳设计,出音嘴弧度大,佩戴较为舒适,整体质感较好。

内部电路方面,充电盒通过USB Type-C接口输入电源,微源LP7801T充电升压单芯片,负责给锂电池充/放电,内置OVP,输入耐压36V,省去了输入过压保护元件;无标单片机用于电源管理、电量指示等充电盒控制功能;软包电池来自弘捷新能源,电池容量600mAh,锂电保护芯片来自苏州赛芯。

耳机部分,QCY T10采用一圈一铁混合喇叭单元,动圈单元主要负责低频,尺寸约6.9mm,动铁单元来自倍声,主要负责中高频;耳机的主控芯片是定制型号,支持蓝牙5.0,有低延迟的游戏模式;耳机内有两颗瑞勤电子的MEMS硅麦,采用波束成形技术实现通话降噪功能;耳机采用电容触控方案,有触控检测IC;软包电池同样来自弘捷新能源,能量0.15Wh。
