家庭网络优化大作战 篇一:网络拓朴调整及软路由安装
创作立场声明:自主购买的设备,原创作品,希望分享给更多的值友一起学习进步。
话说LZ因为IPTV的原因,一直以来使用的都是如下的网络拓朴,也可以理解为二层网络,通过光猫来实现拨号与及DHCP的功能
大家都知道,运营商办宽带赠送的光猫,质量都是…………,光猫表示它承受了了这个价格不应该承受的压力
终于熬过了合约期两年,到期不想再留IPTV了,终于把拓朴做了调整,把原来光猫的压力,转移到路由上
关于这个路由器,其实是之前参加大妈众测所得,还有评测报告为证
这款路由器稳定性还是非常不错的,发热量也是非常低,拖孔做工也是非常不错的。只是,由于主打功能是异地组网,所以出于稳定性考虑,整个固件被锁死,只能使用官方固件,可玩性很差
随着包括广告屏蔽、科学上网、IP地址绑定、设备IP分组等各种各样的对网络环境需求日异增加,网络改造已经迫在眉睫
特别是受到阿文菌的感染,种草太久,亟待拔草
可惜错过了末班车,没搭上阿文菌文章的班车,矿渣论坛里也没找到更好的设备,直到发现新大陆---联想M720Q
说说选它的原因:
1、大品牌,质量做工有保障;
2、处理器可更换,最高支持8代I7处理器,后续就算做性能提升,也没问题;
3、双内存插槽,安装多内存轻轻松松;
4、支持M.2 NVME 固态硬盘,同时支持SATA 的2.5寸硬盘的安装,做软路由,甚至安装双硬盘做下载机也完全没问题;
5、最屌的地方,这货支持安装标准的PCIE卡,比如网卡、联想专用显卡、光纤通道卡等,前提是会占用2.5寸硬盘位。
6、功耗低;
楼主特别一定选这款的理由,就是因为第5及第6点,因为家中有一块服务器上拆机的Intel I350四端口网卡,如果装上它,就可以把各虚拟机的网口直通,提升性能;二是主动式电源,根据不同负载调整用电量,省电
呐,就是这货
原装四端口,后续不管是爱快WWAN口,LAN口,OpenWRT的独立Lan口都完全够了

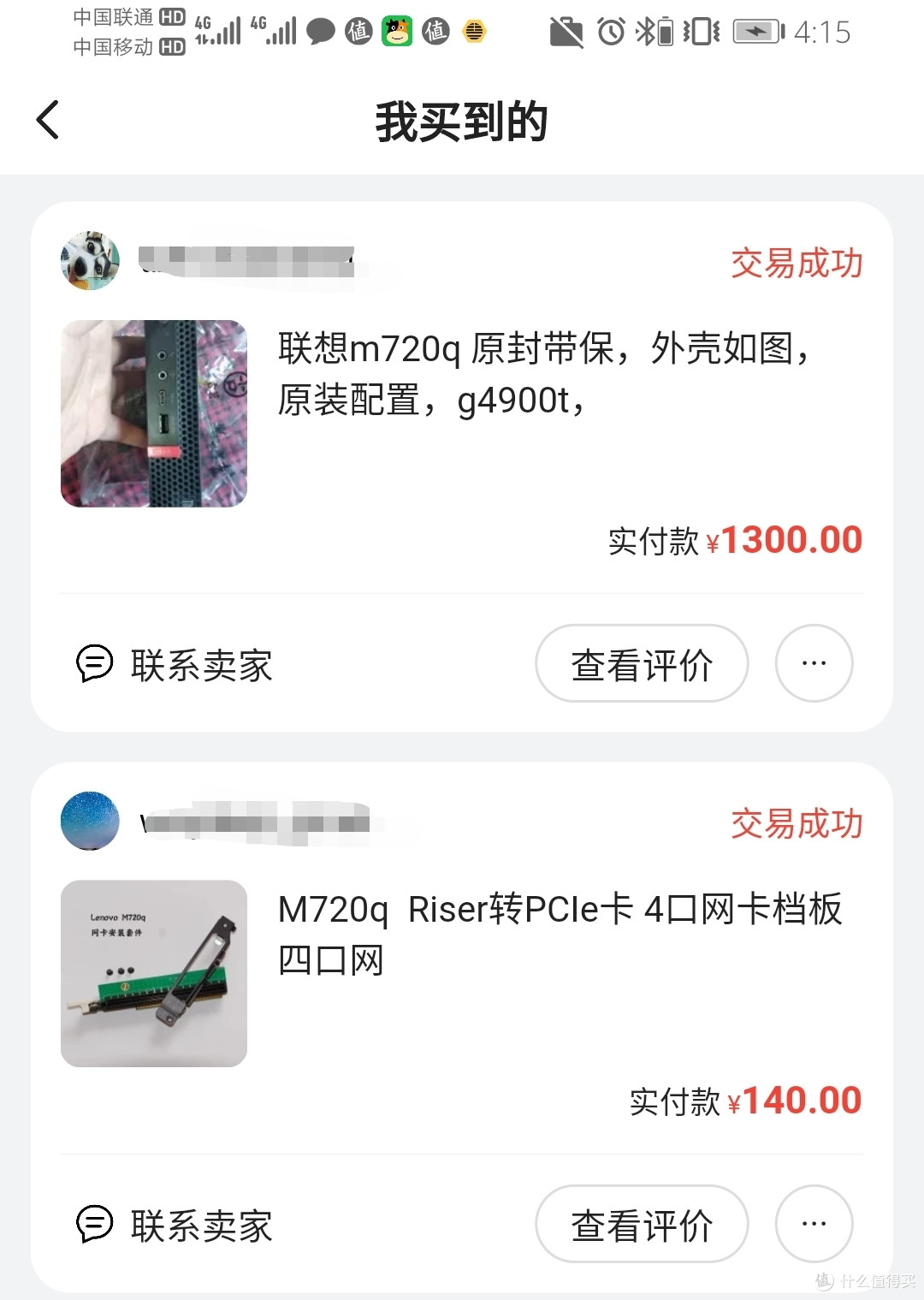

鉴于LD给的预算有限,赶紧把家里一些玩腻的设备清一清,老NAS、旧硬盘啥的,能出的尽量出一出,回回血,然后咸鱼上找到靠谱的,下单,因为PCIE插槽是专用的转接卡,卖机器的个人卖家没有,还单独找了另一卖家搞了一块转接卡
主机配置G4900T/4G/M.2 128G/含65W电源,加了点钱多买了一条内存,所以最终是G4900T/4G*2/M.2 128G/含65W电源
买定离手,下面开箱
机器收到时,如卖家描述,几乎全新,联想的防拆贴贴纸
甚至前面板的Logo保护贴纸、按钮保护贴纸都还在
前面板接口:一个耳机插孔、一个话筒插孔、一个Type C、一个USB 2.0
外壳相当干净
背后可以看到,也是非常干净,通风散热口也没有灰尘,背后接口:两个USB 2.0、两个USB 3.0、一个DP、一个HDMI、一个千兆电网口
扯掉防损贴,开箱喽,里面也几乎没啥灰尘
做工小巧而精,麻雀虽小,五脏俱全,前面板位置还有小功耗的喇叭
2.5寸硬盘位,虽然出厂没有选配硬盘,但是硬盘架和数据线都已自带,方便后续用户加装,还算有点大厂良心
抠一下,就可以取下硬盘支架
抠完之后,硬盘位就腾出来了,诺大一个地方,为等一下安装网卡让位,可以看到这边还有一个WLAN口,也就是用于安装无线网卡
另一面盖板取下,两个内存插槽位,一个M.2固态硬盘位,支持安装多种不同长度的固态硬盘,还有一个据说也是M.2的固态硬盘位,不过没有插槽,大妈上看到有人尝试自行安装插槽结果以失败告终,如果有哪位高手加装成功的,麻烦告知方法哈
祭出额外购买的内存搞上去
现在开始安装网卡,先得把档板取下来,可以通过挡板的孔位看到,它是可以选配很多组件的,包括VGA显示器连接端口、附加DP口等
取下挡板之后,空出一大片
现在,祭出转接口及配套的四端口网卡挡板
网卡取下原装挡板
新挡板怼上去,妥妥的
先把网卡装到转接卡上
再把带着转接卡的网卡,插到机器上的专用插槽上
该拧的螺丝拧回去,搞定
最后把适配器,也就是俗称的电源亮个相
因为没有安装独显,所以配的是65W电源
虚拟机的安装部分,直接照着阿文菌的指导就行,温馨提醒的是:
1、UNraid的引导U盘一定要买品牌的,不然UNraid的“合法化“搞不定,别问我怎么知道的
2、IP地址根据自己的喜好进行设置,不用一定要按照阿文菌;
3、设备之间的连接,网线一定最好至少用超五类线。
搞定之后,我家里的拓朴就变了,网络变成只有一层,蒲公英X5的角色为交换机兼无线AP
现在设备管理就轻松多了:
1、所有智能家居设备划分网段并进行IP/Mac绑定,同时备注名称;
2、爱快负责拨号及DHCP,而OpenWRT负责各种灵活的应用部署,爽爽的;
3、软路由一体机,还可以部署更多的应用,比如像我家中原来通过N1部署的HA功能,现在挪到了软路由上,省下一台N1;
4、最重要的是,软路由一体机的功耗,实测只有12W,这功耗,还要啥自行车?
