火眼金睛看透威联通QTS存储架构——威联通存储实践之一

威联通使用感受

家庭使用威联通NAS多年，基本感受是：
入门无所适从，设置千头万绪，执行顾此失彼；须百折不挠则柳暗花明！

目前困境

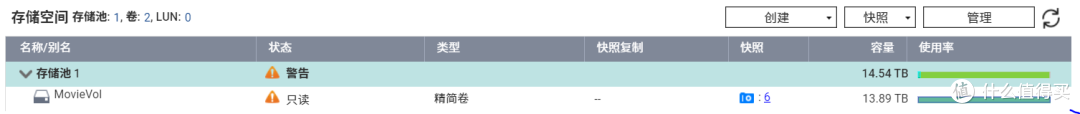

TS-428的存储池爆满没有及时处理，数据过载导致整个存储池进入只读状态——文件无法删除，快照也一样无法删除。

去年也曾经发生过一次，威联通售后通过后台删除所有快照使存储池脱离只读状态；不过这次故伎重演却事败垂成。

虽然没有成功，但还是为威联通的售后点赞：电话有求必应，态度真心实意，手法游刃有余。

方案

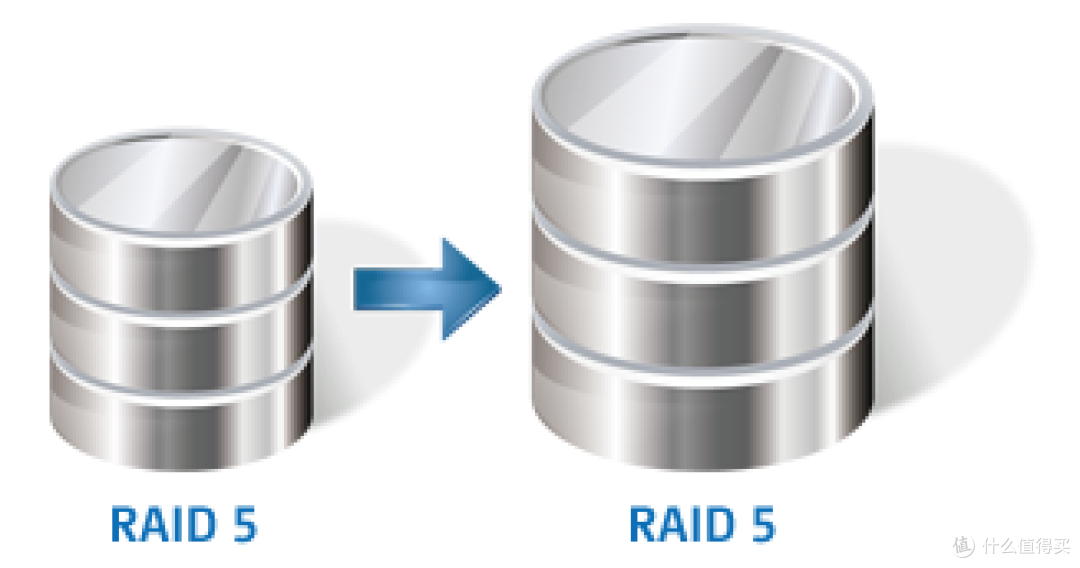

使用更大的存储池替代之前的3个8T（Raid5）应该是唯一的方案，不过实施途径有两种：

1. 更大的硬盘逐一替换，然后扩展存储池。威联通售后不确定替换后是否依然只读！

2. 使用更大的硬盘生成新存储池，然后复制现有文件。

在存储池只读的当下，显然第二种途径更可靠。不过TS-428只有4盘位，新存储池需要使用额外的设备。

设备介绍

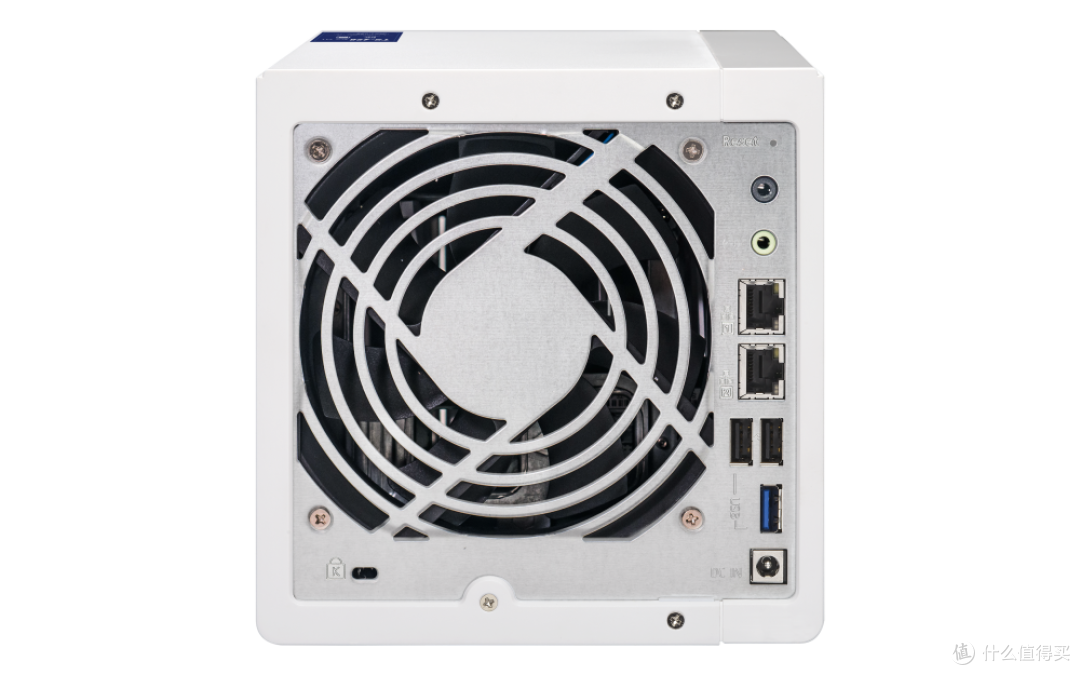

TS-428数年前购入，家庭存储恰到好处：

• CPU：Realtek RTD 1296 四核心 ARM Cortex A53 1.4 GHz 处理器

• 内存：2G

• 84W电源澎湃动力

• 支持container station

• 整体性能偏弱——因为弱所以开的应用寥寥无几，运行的docker屈指可数，运行起来独当一面！

• 省电：待机8W，4盘整机不到40W。

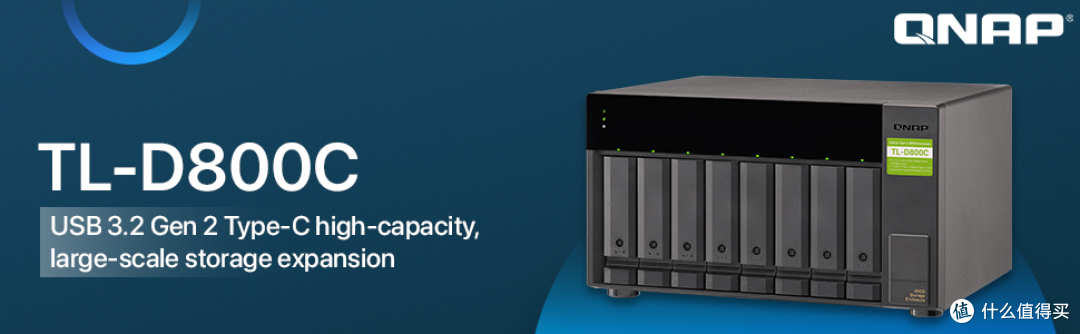

TL-D800C前两年购入，闲置了好长时间——本以为大容量硬盘会降价，然而。

• 接口：1 x USB 3.2 Gen 2 Type-C

• 电源：250W。4盘位的NAS威联通给到的电源一般是84W，这8盘250W——绰绰有余！

• 软件：配合威联通的QTS或者QuTS hero，此8盘位享受内置盘位待遇。

新存储池就先搭载到D800C上了。

威联通QTS存储架构

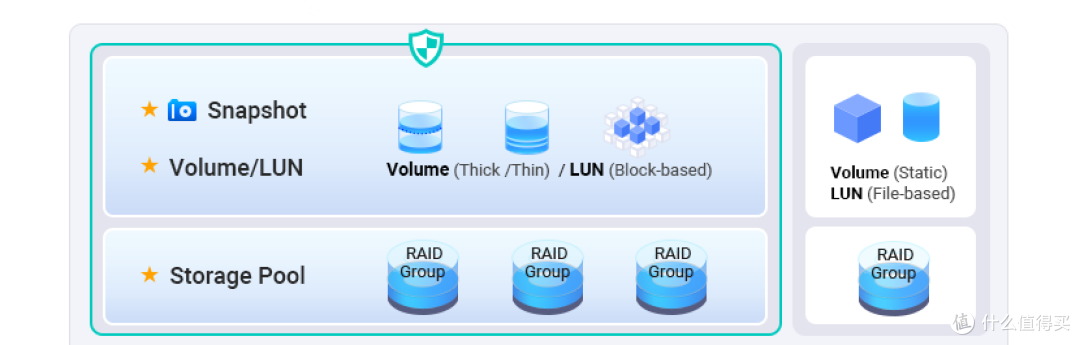

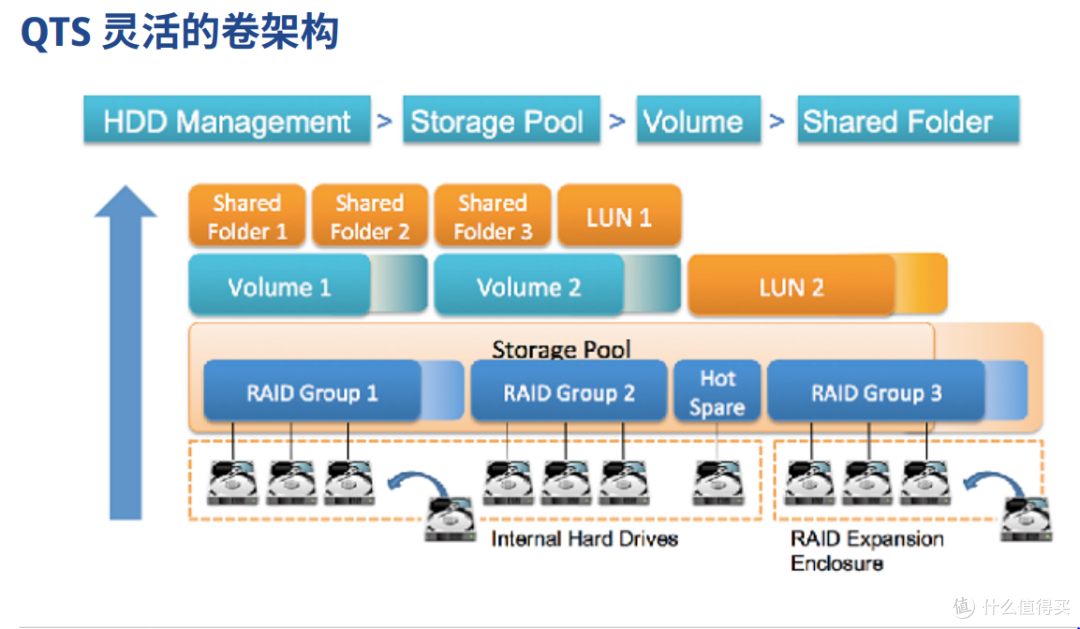

威联通QTS的存储架构错综复杂，理解起来百抓挠心。官网给出的说明如下图：

非官方的理解如下。

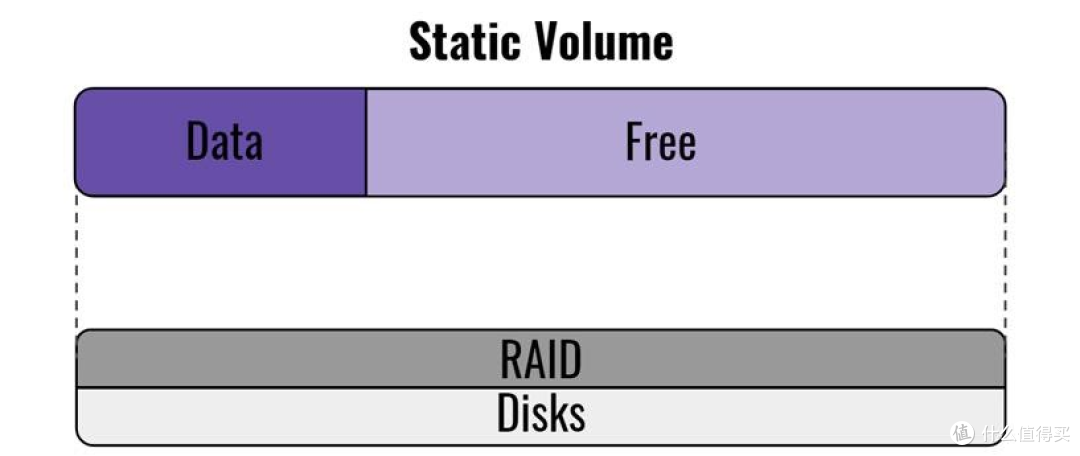

存储方式之一：单一静态卷

1. 硬盘单盘：文件格式ext4，系统不提供任何数据保护，硬盘损坏则数据相应受损。

2. JBOD（Just a Bunch of Disks）模式：多硬盘简单叠加，读写无加速数据无保护，单盘损坏可能导致数据全部丢失（数据可能跨盘保存）。

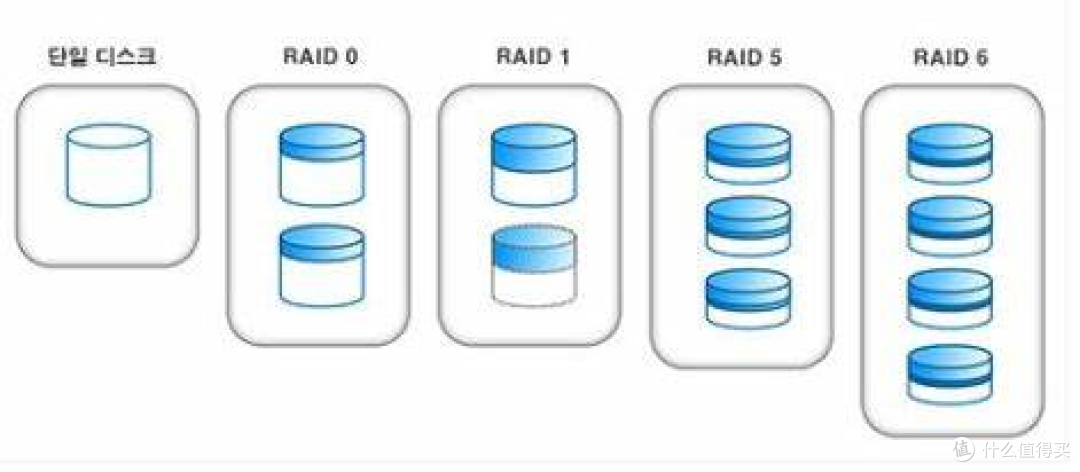

3. RAID模式：

   1. RAID0（至少双盘）：容量全叠加，读写有加速数据无保护。

   2. RAID1（至少双盘）：容量减半，读写有减速，数据存双份。

   3. RAID5（至少三盘）：容量n-1，读写有减速，数据有限保护（允许单盘损坏）。

   4. RAID6（至少四盘）：容量n-2，读写有减速，数据有限保护（允许双盘损坏）。

单一静态卷不支持快照，不支持在线扩容；容量无损则数据无保护，容量有损则数据有限保护（RAID1，5，6提供灾难恢复）。

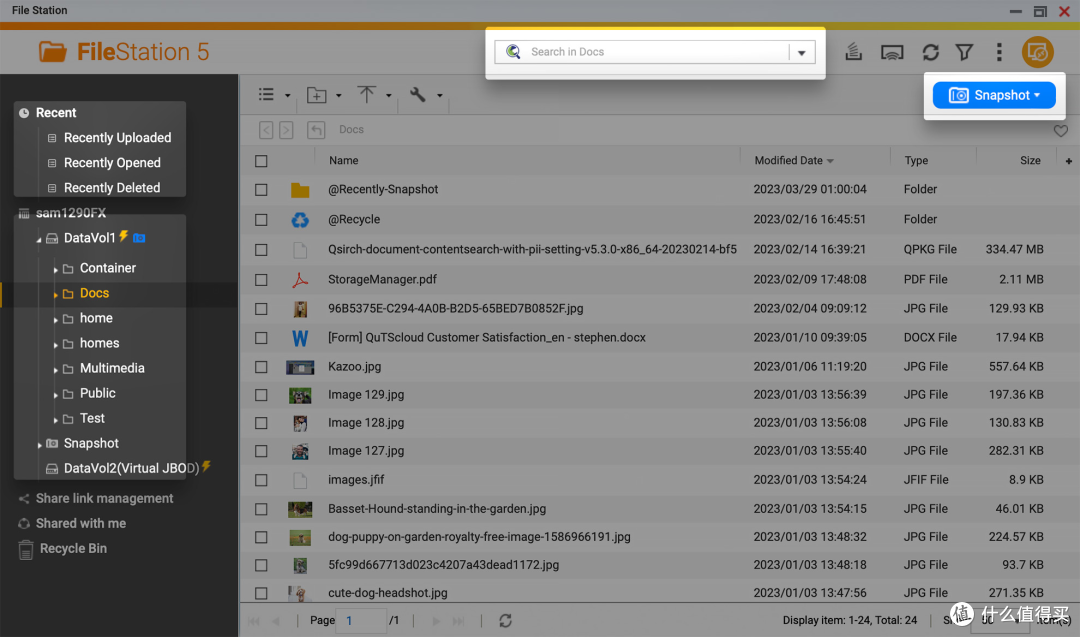

单一静态卷创建完成后，通过文件管理器（File Station）创建文件夹并进行管理。

存储方式之二：存储池（storage pool）

存储池仅支持多盘，且多盘必须组RAID，RAID模式跟静态卷下的RAID模式一模一样：

• 支持在线扩容

• 支持快照

• 存储池上必须创建卷（volume），文件夹的创建和管理必须在卷上执行

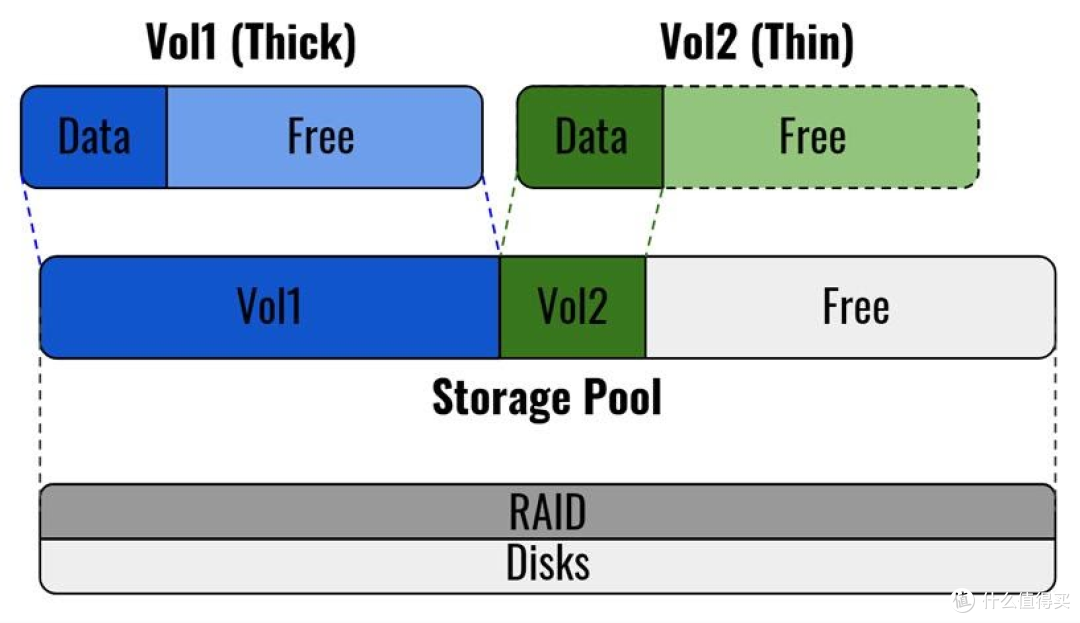

存储池上可以创建一个或多个卷，卷的类型一共有两种：

• 精简卷（Thin Volume）

• 厚卷（Thick Volume）

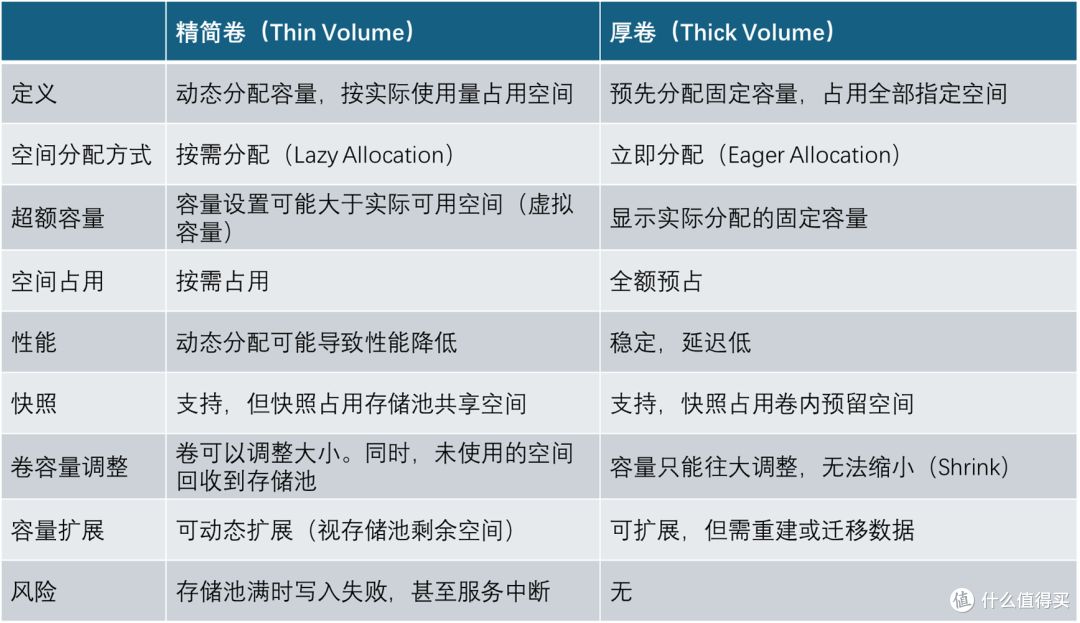

卷和卷是不一样的：

卷创建之后，通过文件管理器（File Station）创建文件夹并进行管理。

总而言之

• 文件和文件夹管理必须建立在卷（volume）上

• 三个需求：多用户、快照、扩容，用户只要有其中之一，必须选择存储池（storage pool）

• 厚卷（thick volume）只能增大不能缩小

• 使用精简卷（thin volume）时，当存储池容量告竭，扩容或转移数据刻不容缓

• 单一静态卷（static volume）适合于单盘

有不同观点或补充，敬请留言！下一篇将贴出最近的存储池实践。
