GL-BE3600拆机评测,有触摸屏的无线路由器

一、拆机

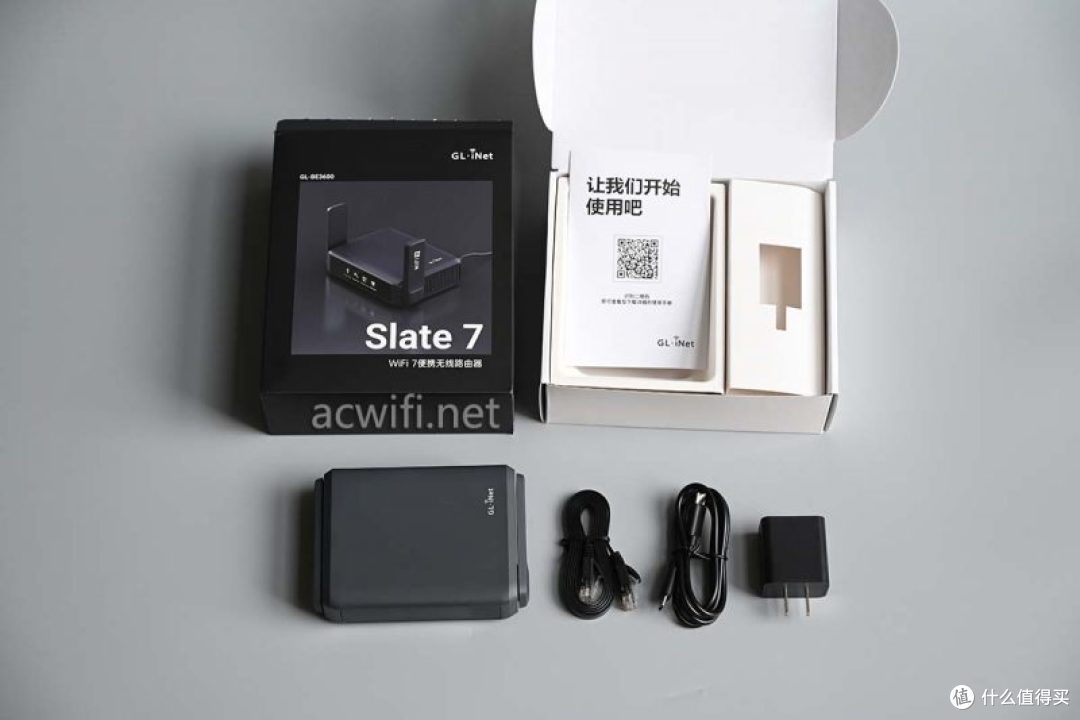

GL-BE3600 (GL.iNet）的包装、机 如下：

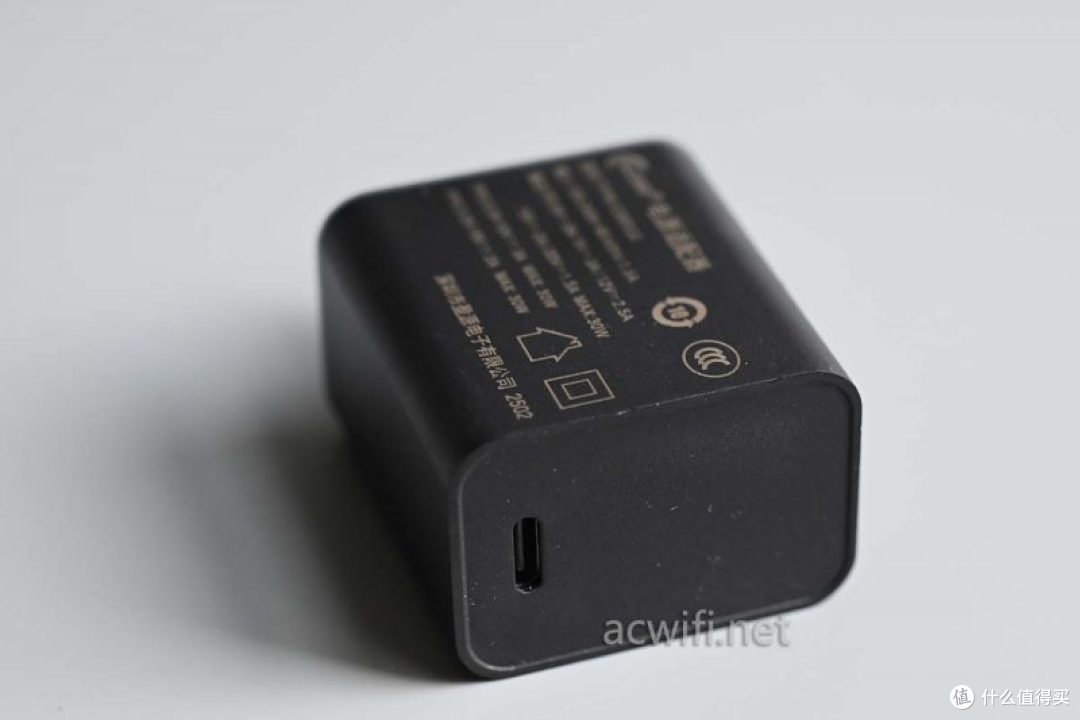

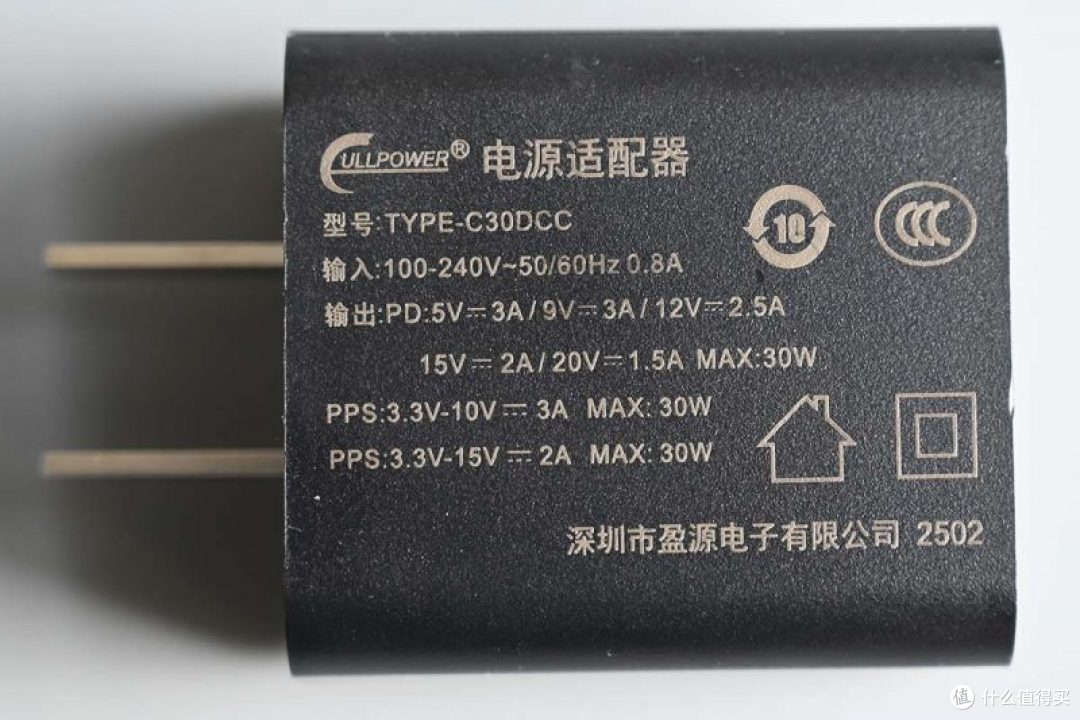

附送的PD电源，C口输出。

电源输出规格是5V/3A、12V/2.5A、15V/2A、20V/1.5A：

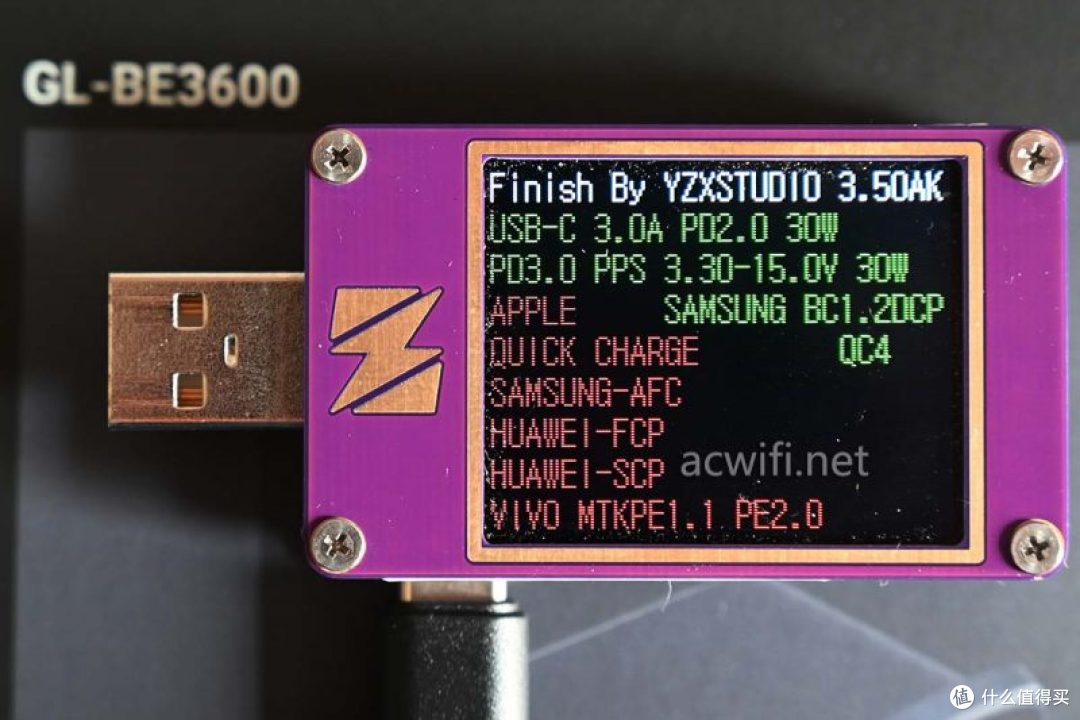

C口输出协议：

实测空口时的待机功率为4.9W，插一个2.5G口联网后功率为6.7W，插两个2.5G口时功率8.5W。

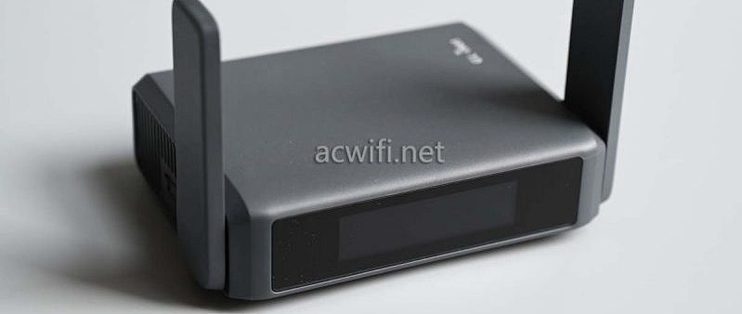

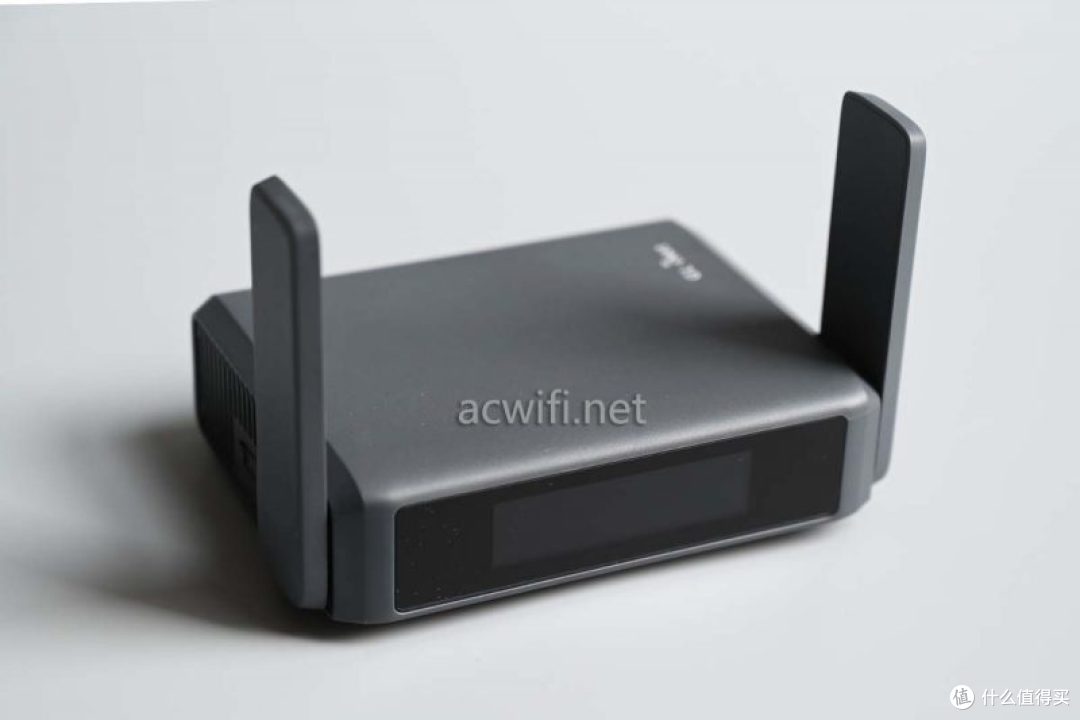

GL-BE3600的机身比较小巧，天线折叠起来的机身尺寸为：130 x 91 x 34mm，虽然小巧但拿在手上很有份量。

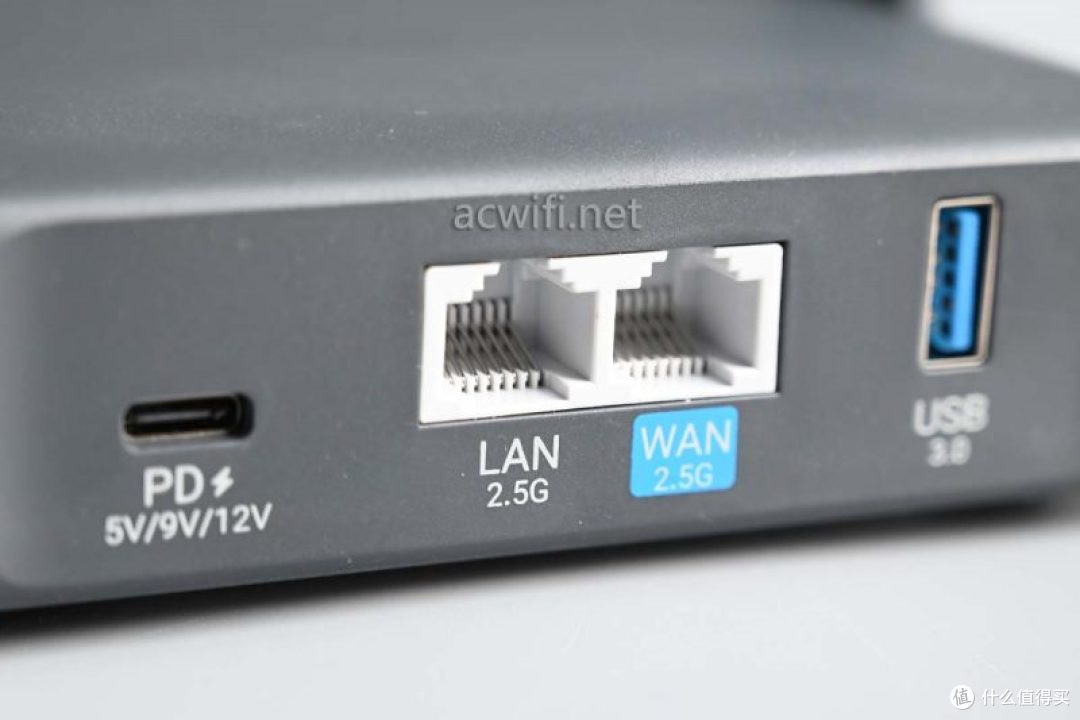

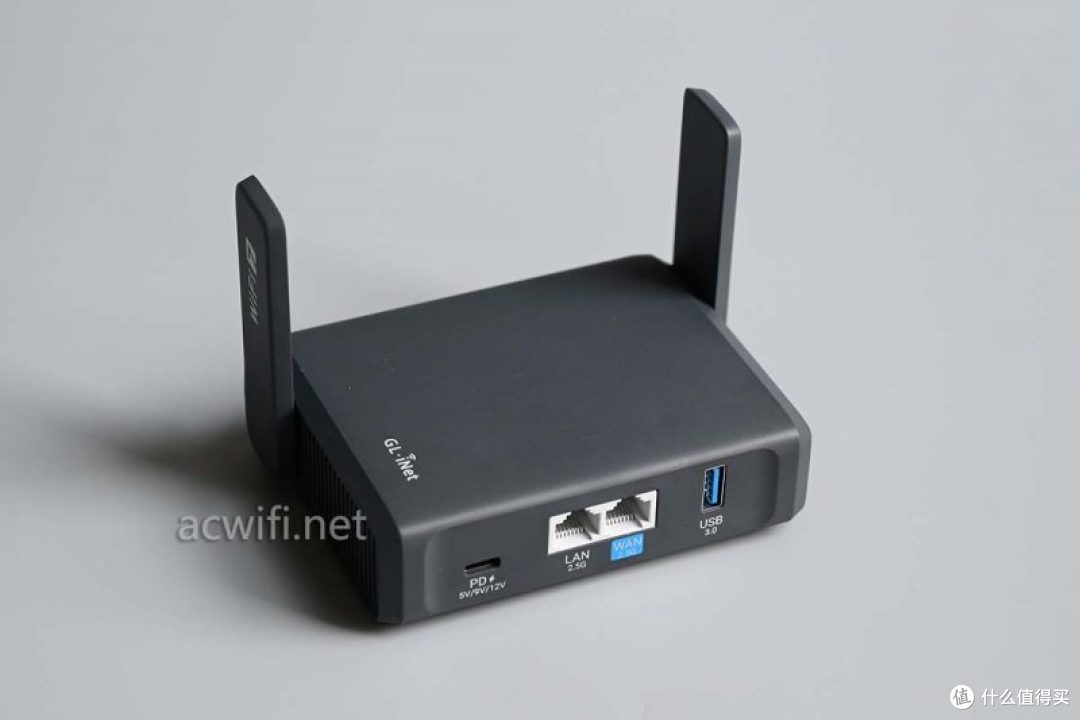

所有接口：2.5G网口、USB3.0、DC输入口C口都在同一个面上：

机身的C口输入电压可以是5V或9V或12V，如果不接USB设备，完全可以用5V/2A的电源来供电，实测也是如此。C口供电的路由器，对于外出使用的场景，就可以少带一个DC电源，供电方式更加灵活。

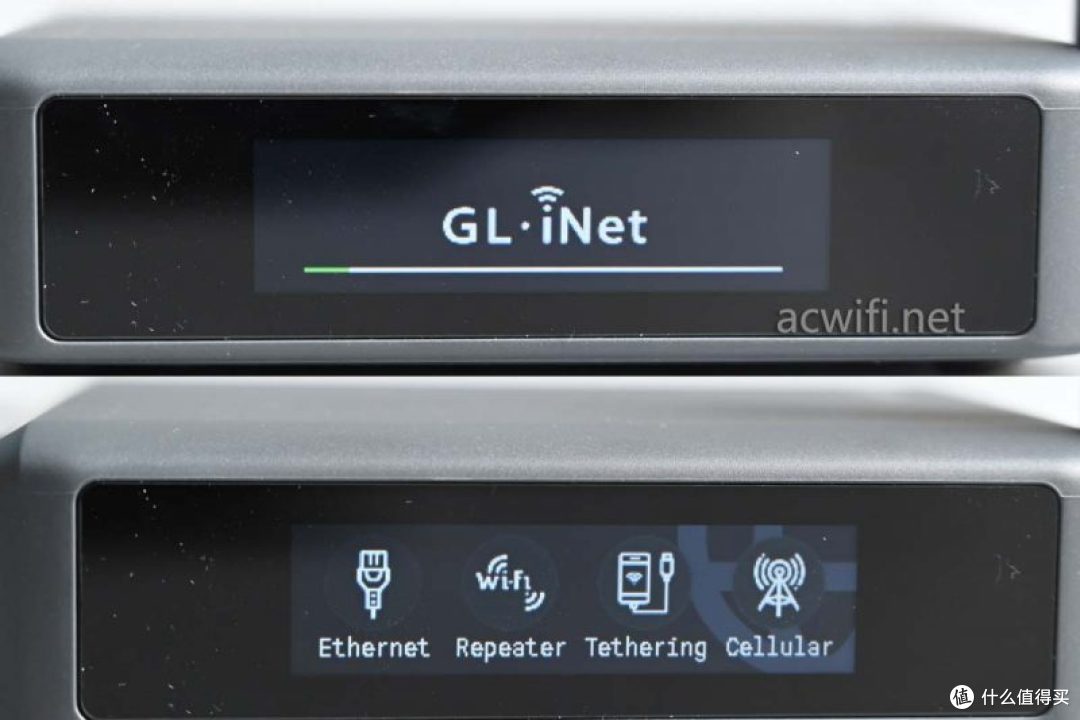

机身正面是一块触摸的彩屏：

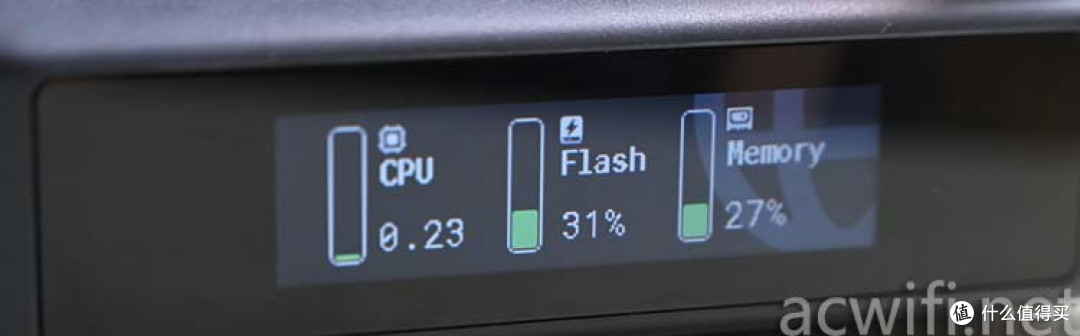

可以在屏幕上进行简单的操控和查看CPU和内存运行状态，还可以滑出Wi-Fi 二维码，扫一下就可以直接连接Wi-FI。（屏幕无操作自动息屏）

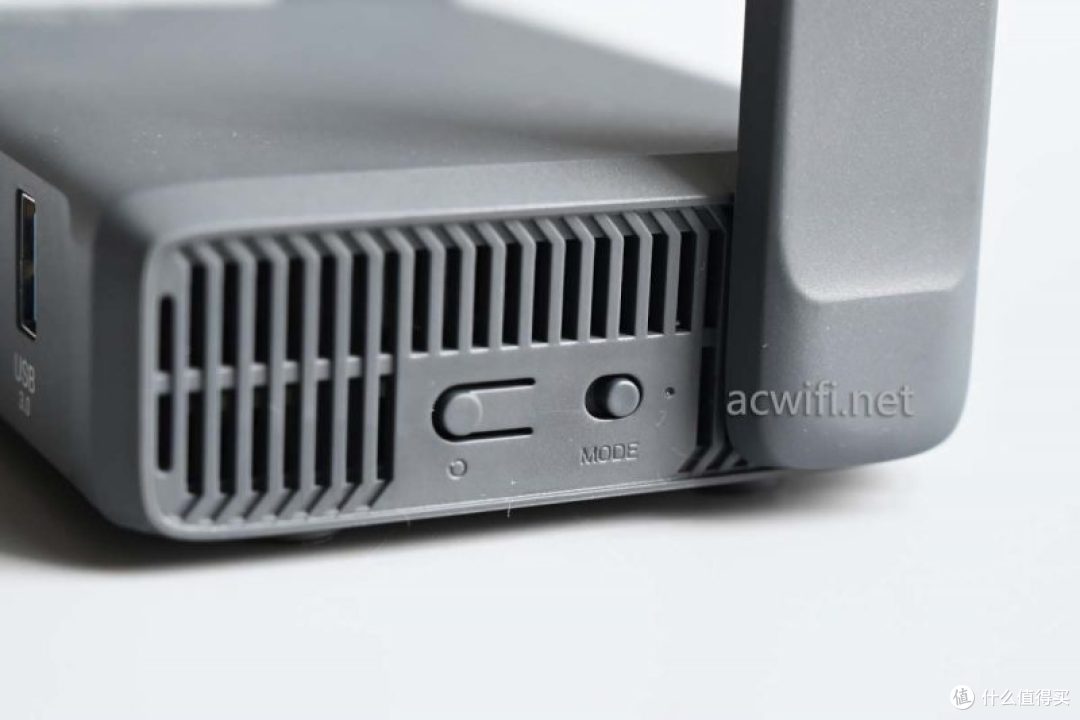

机身一侧的按键：

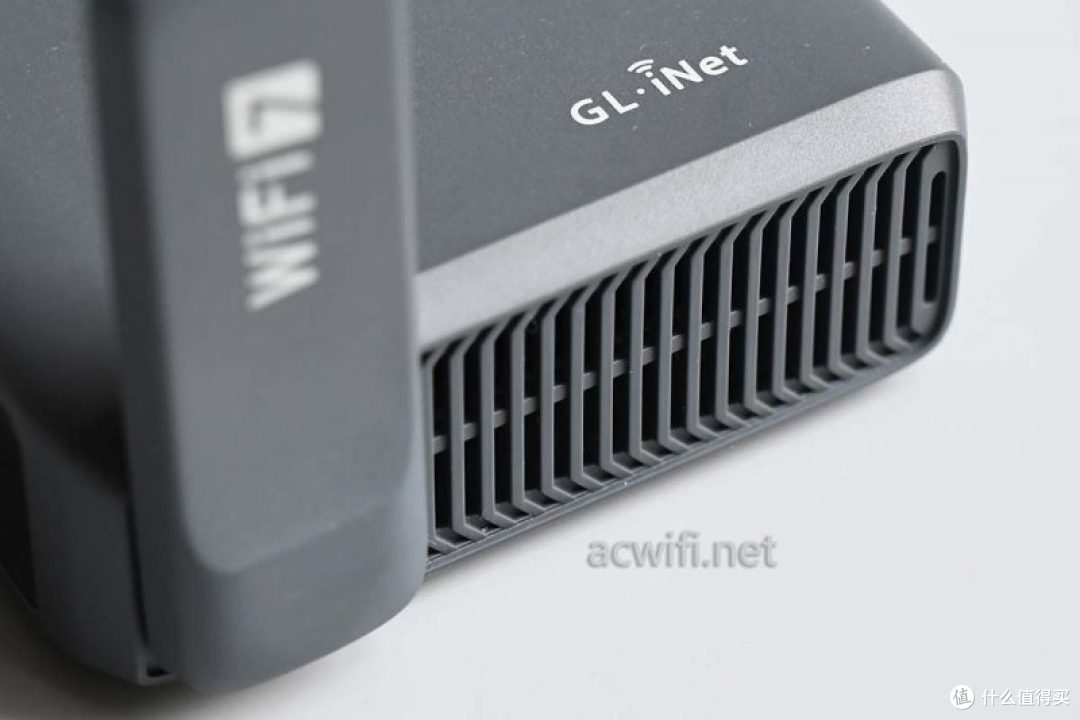

另一侧面（出风口）：

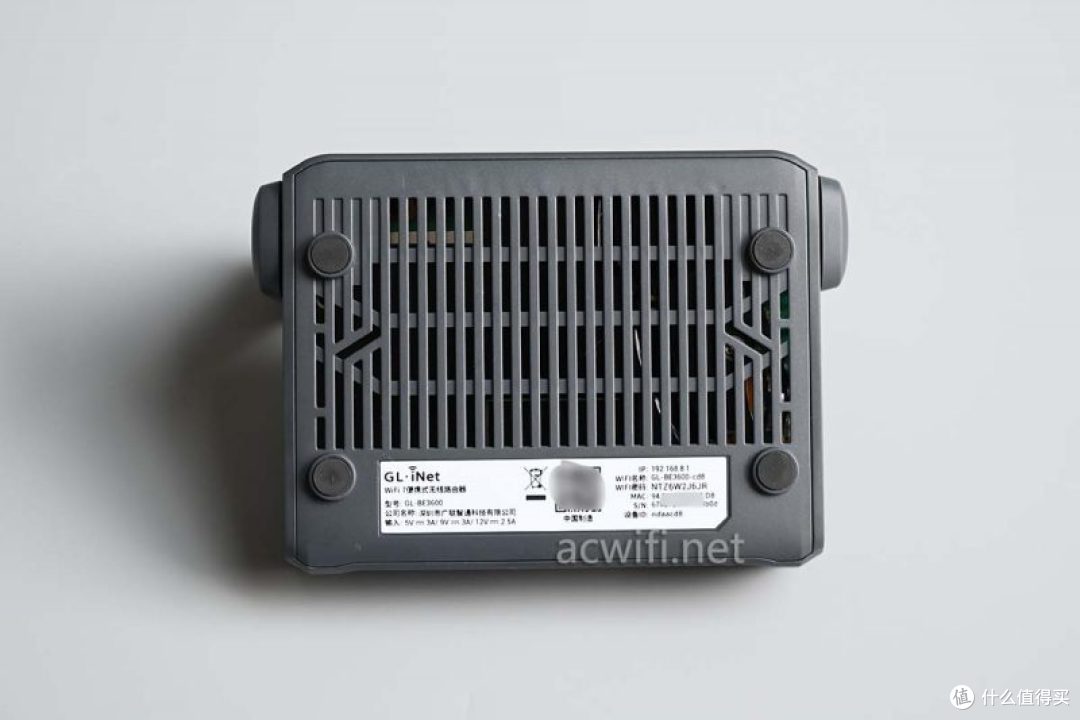

机身底部：

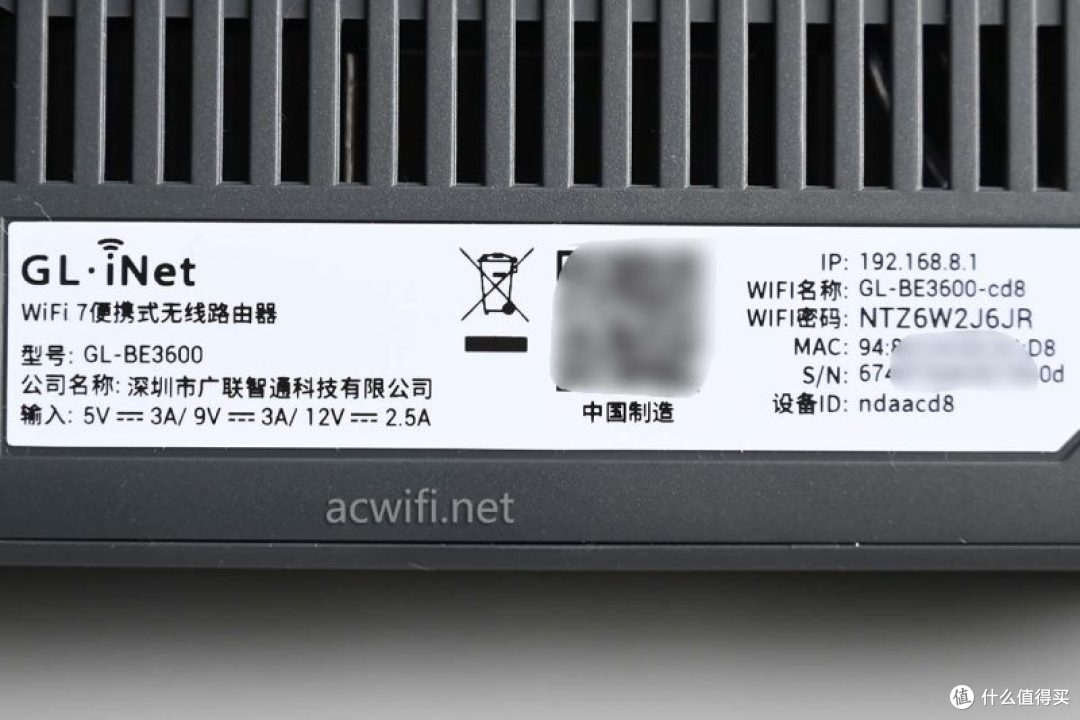

标签内容，型号GL-BE3600

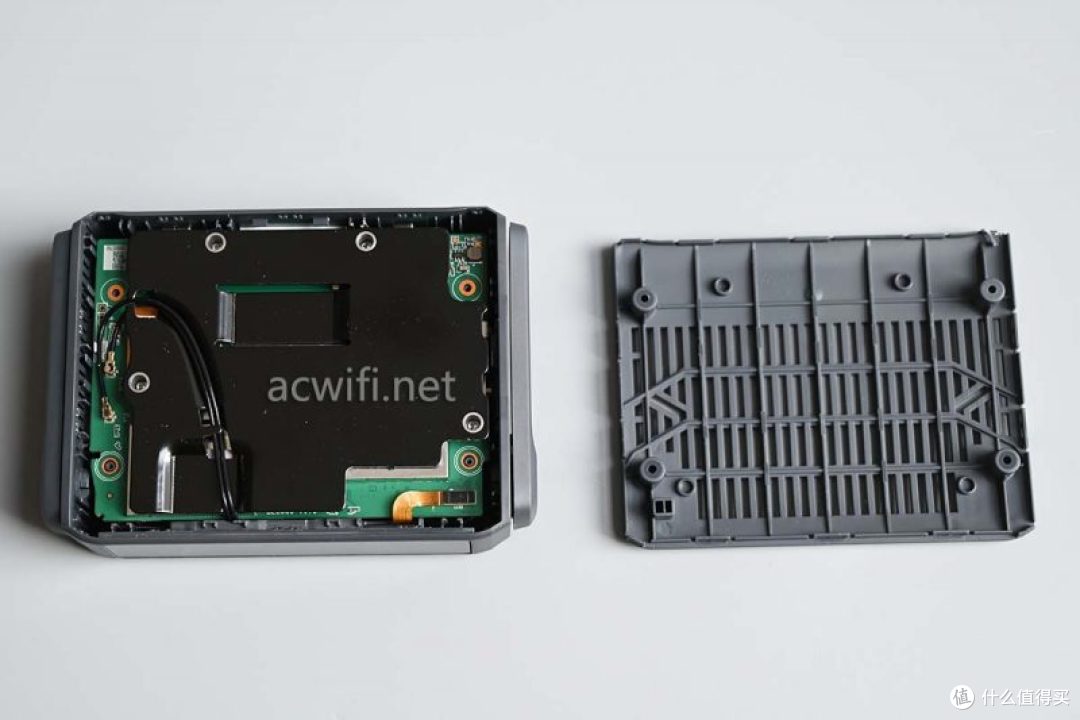

拆开底壳：

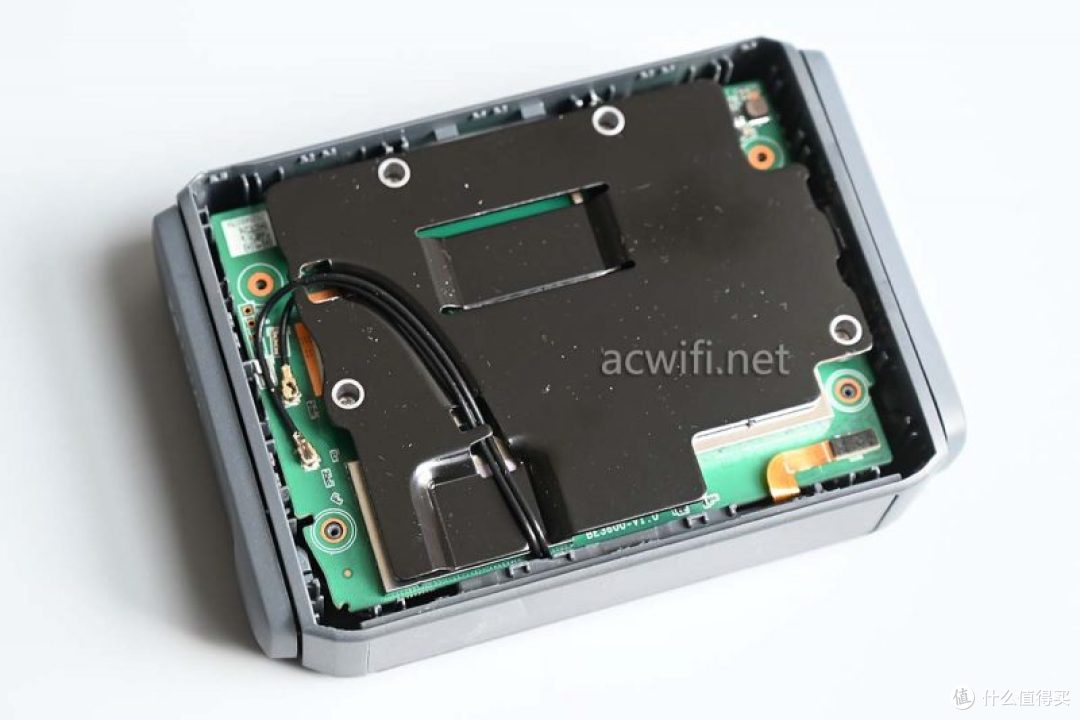

有一片黑色的铝均热板，覆盖了主板的大部分：

屏幕排线：

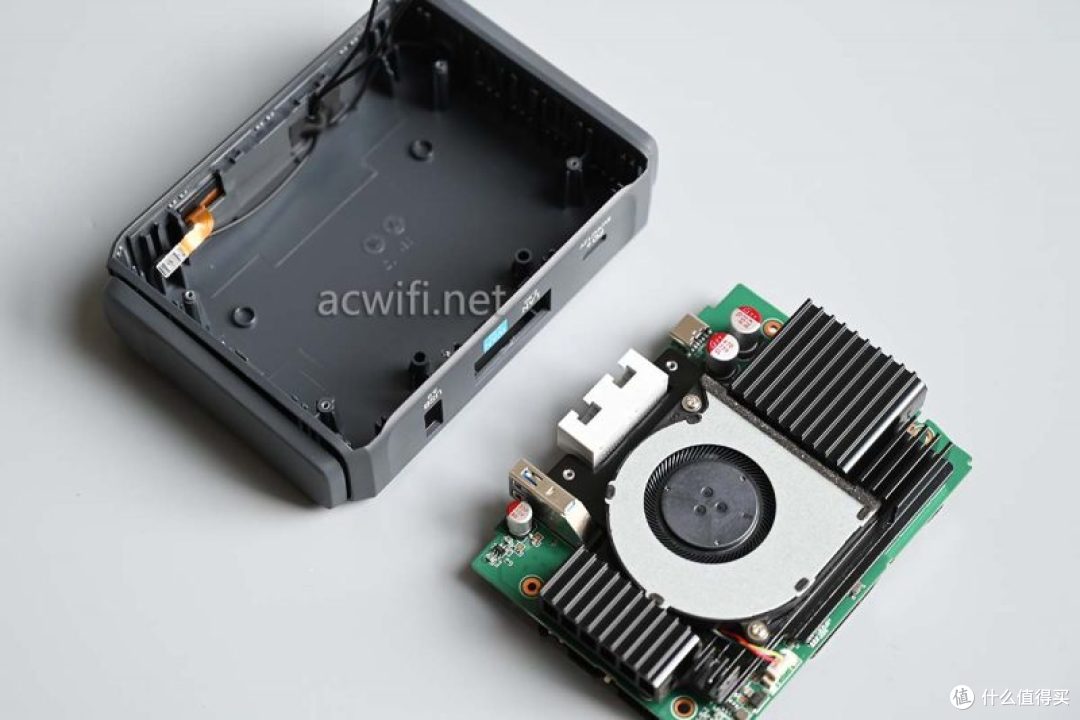

分离主板与外壳：

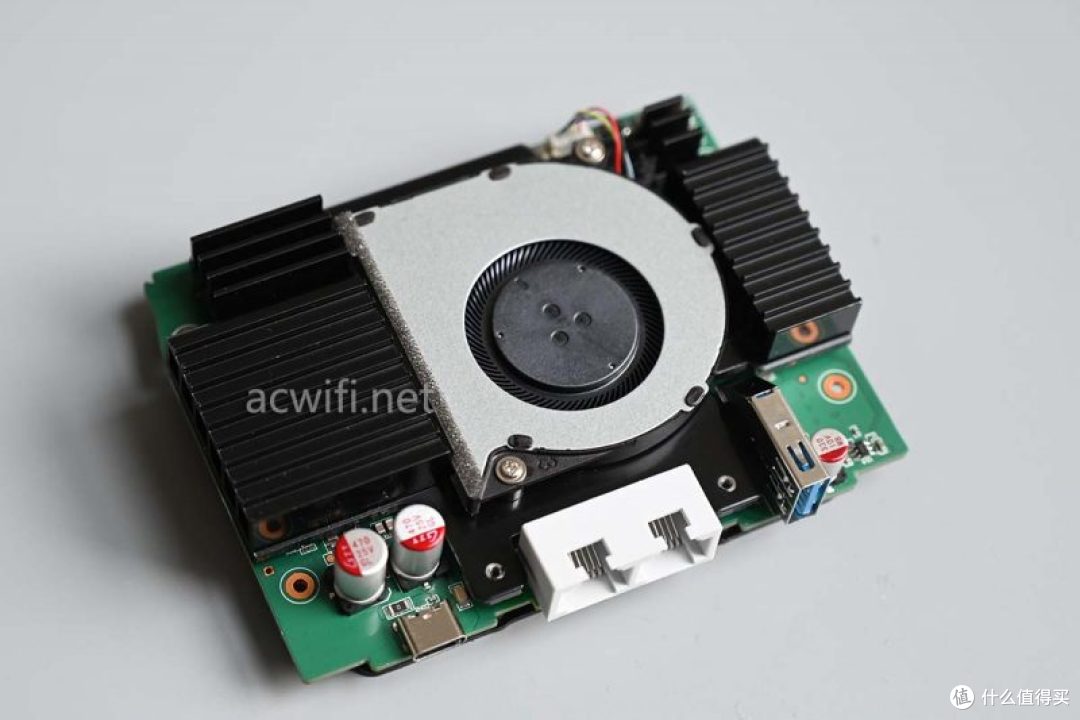

主板这一面能看见网口，所以我定义为主板正面。主板中间的离心涡轮温控风扇：

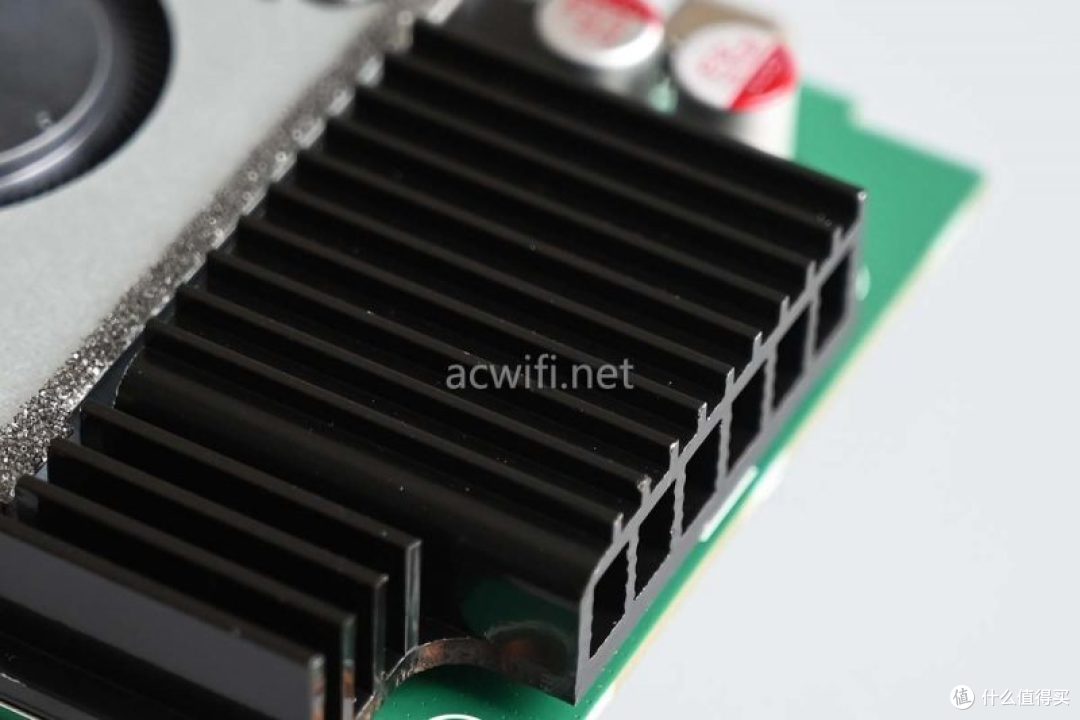

两边的铝散热器中空管道：

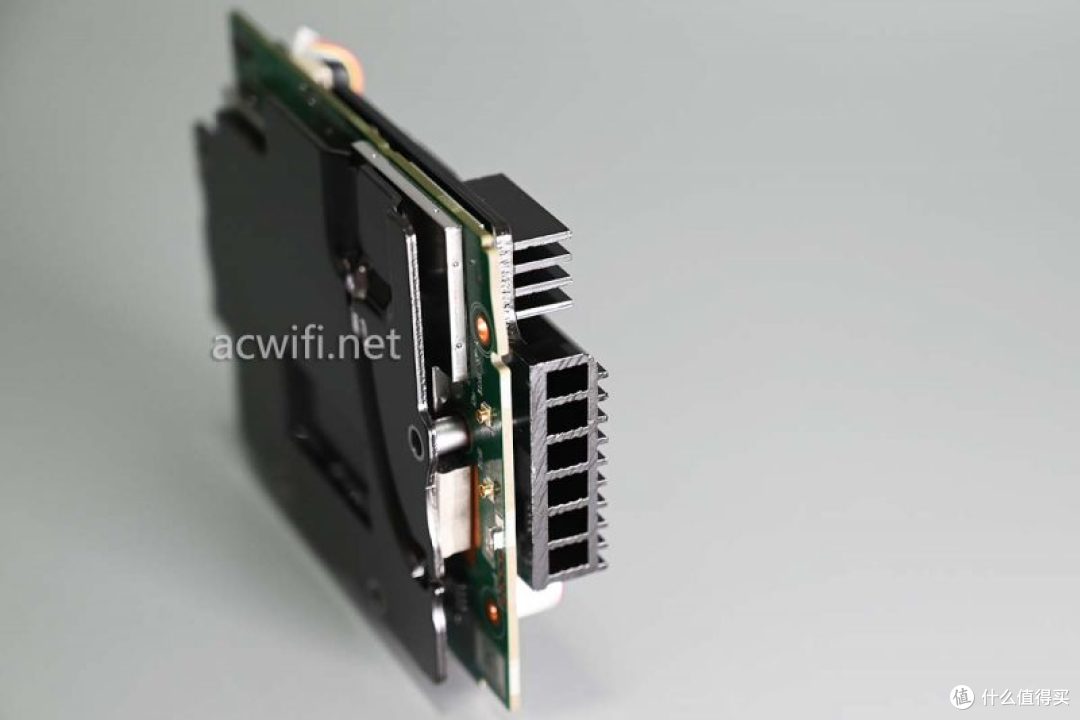

主板两个面被散热夹着：

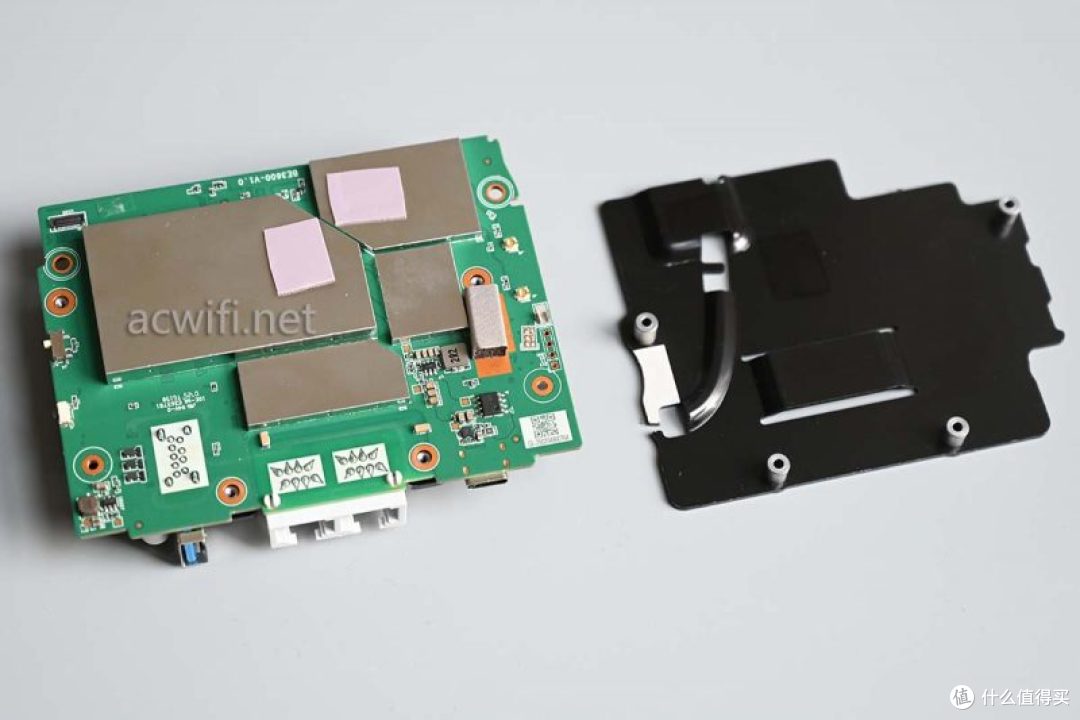

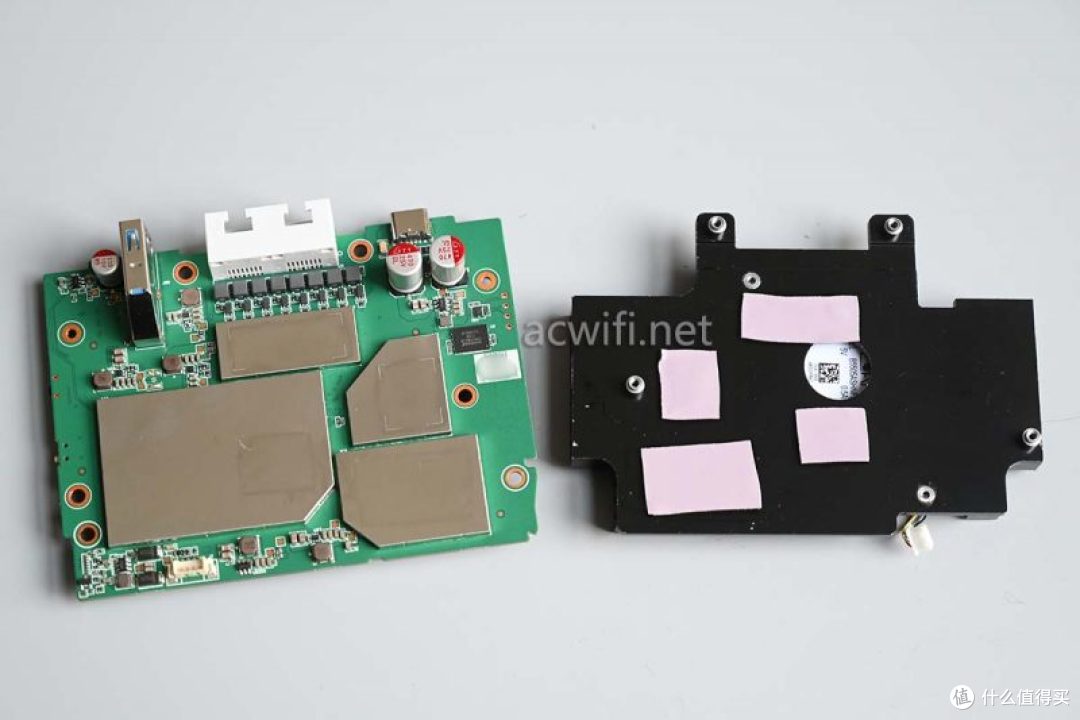

拧下四颗固定散热器的螺丝后，先取下主板背面上的均热铝板：

再取下主板正面的散热器：

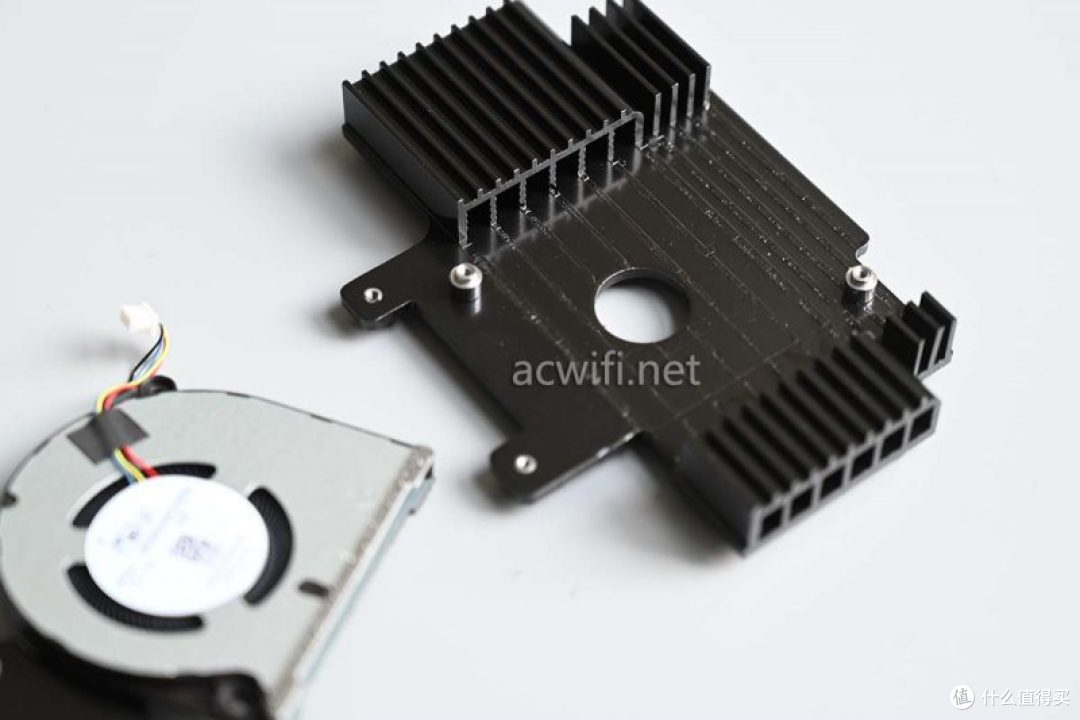

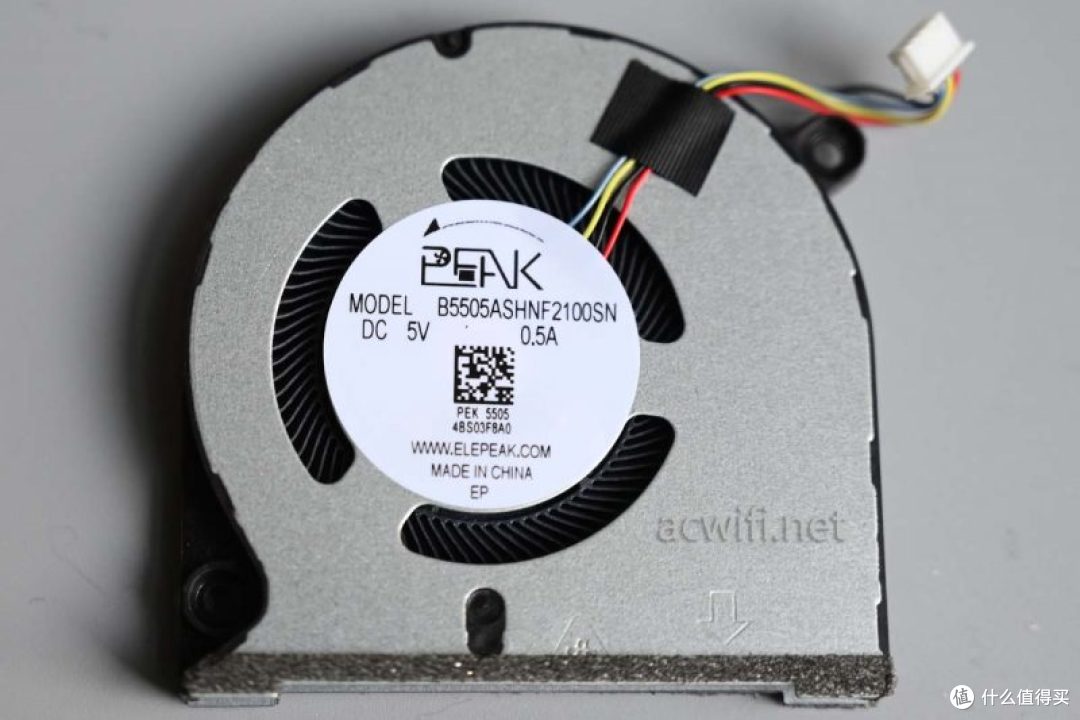

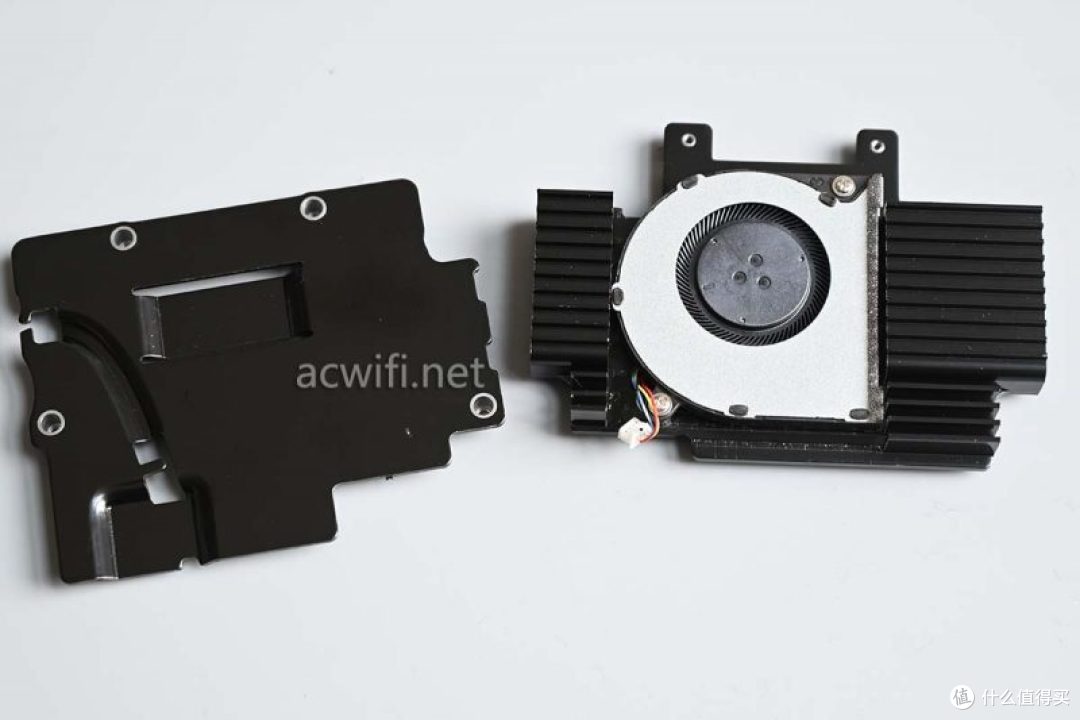

拆出风扇，这片散热加工成本不不吧？

从风扇上的型号来看，风扇直径是5.5cm，厚度0.5cm。

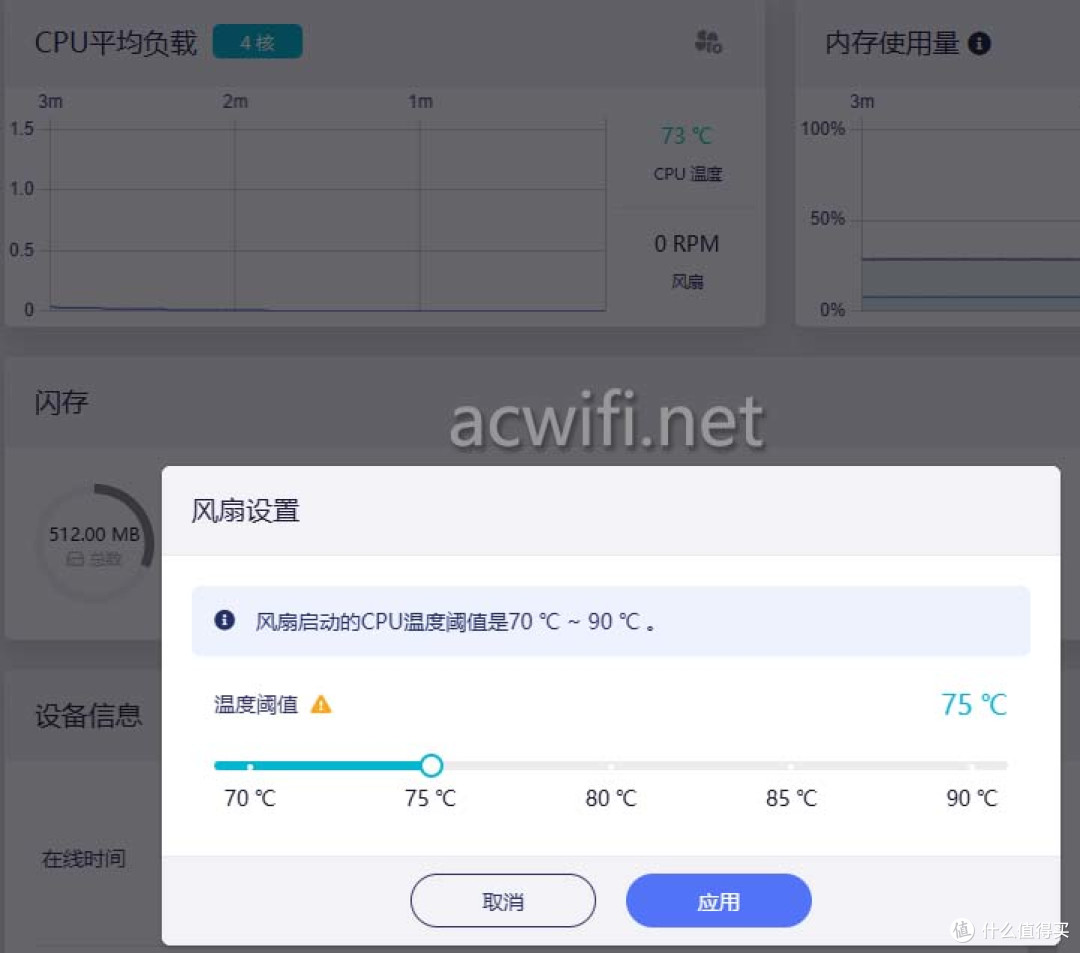

这是一把静音温控风扇，可以在系统上设置CPU温度达到多少度时启动散热风扇，默认是75度，在系统上也能显示风扇的当前转速。在1300转左右时，只有把耳朵贴近散热孔才能听见声音，在2100转左右时，距离机身20cm才会听见细微的声音。

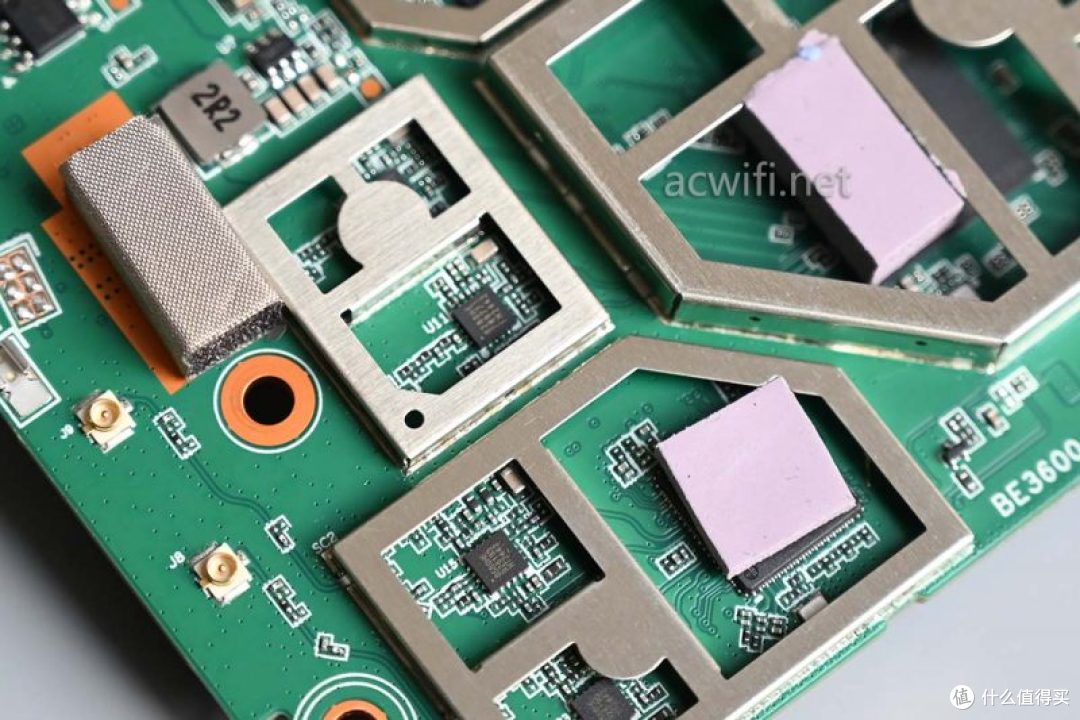

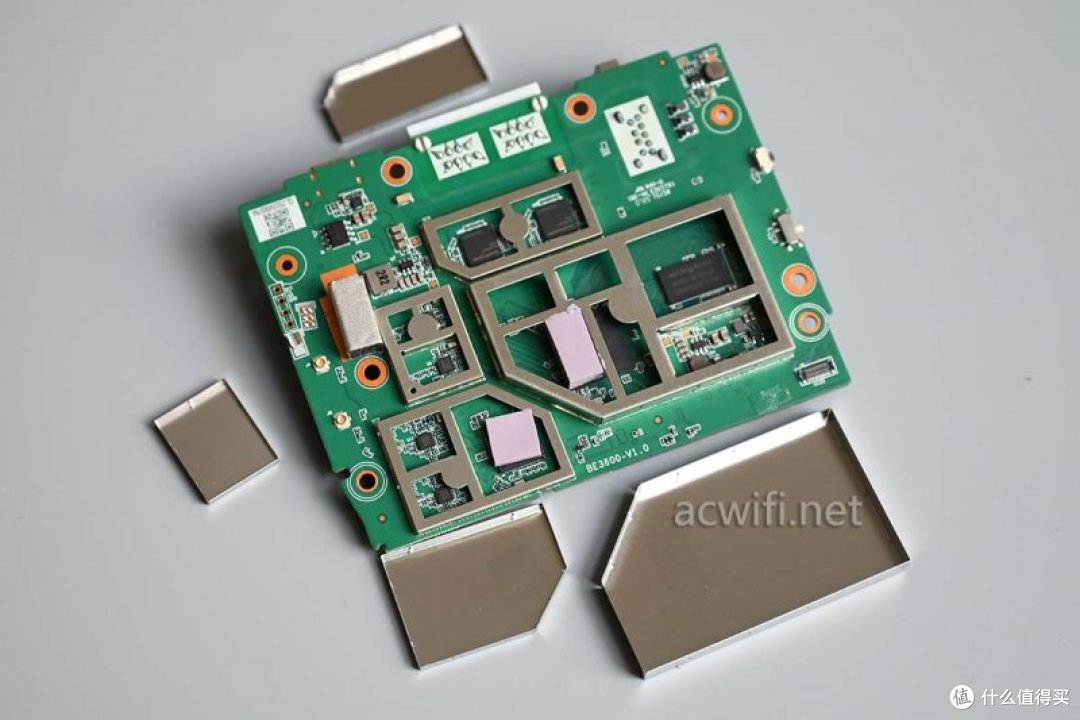

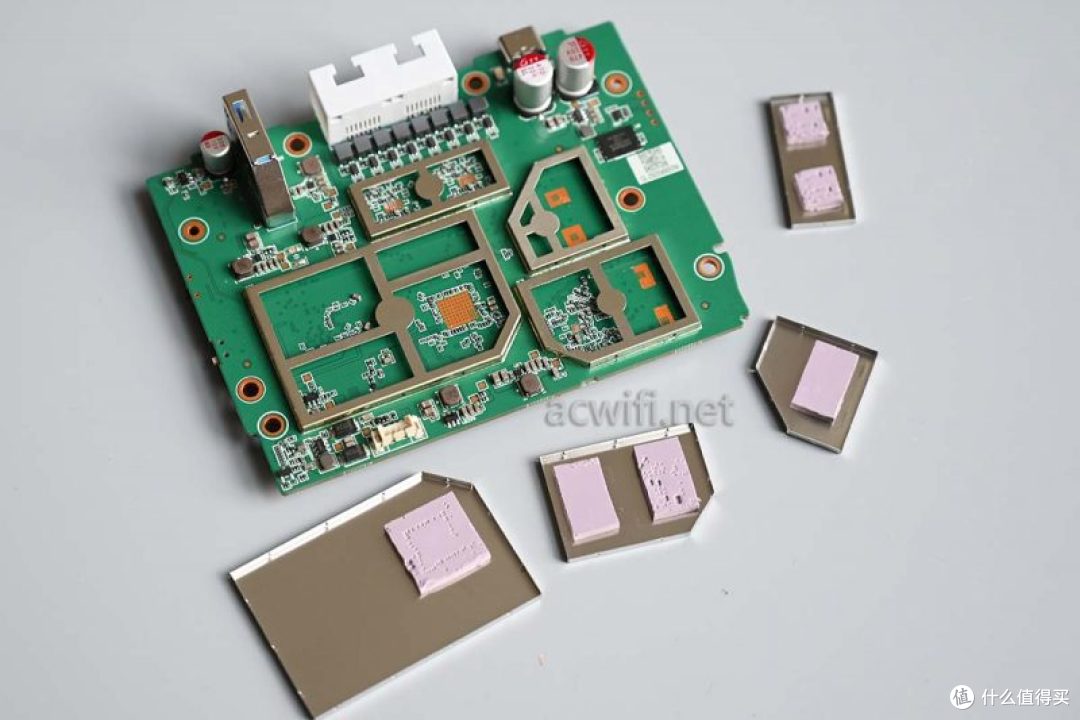

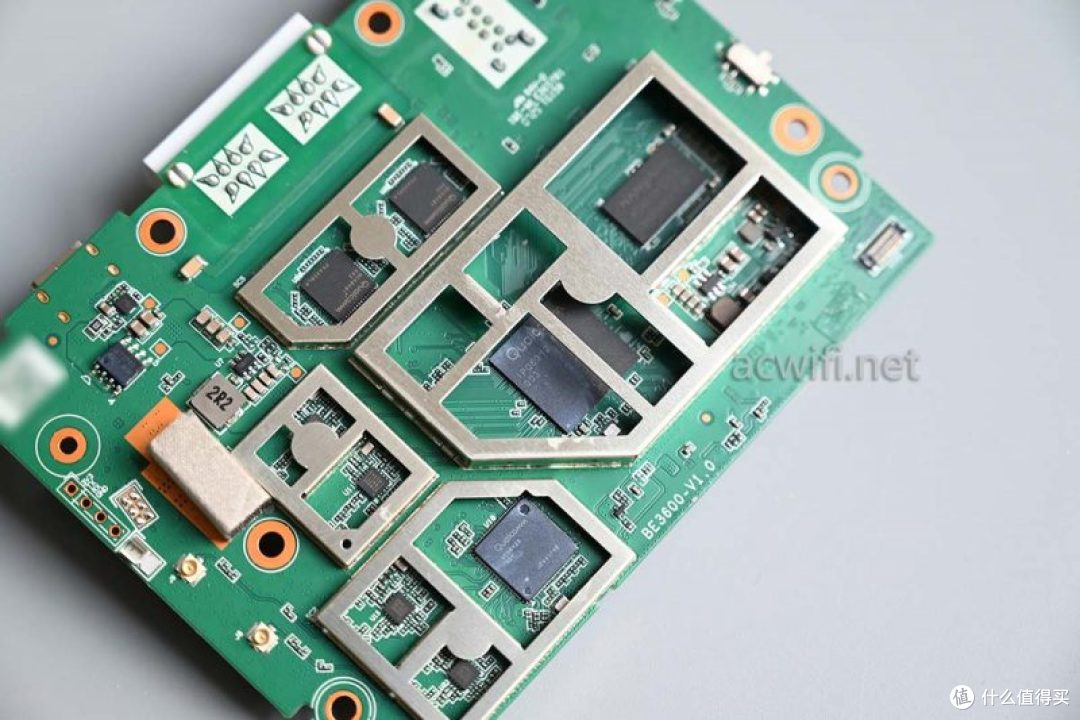

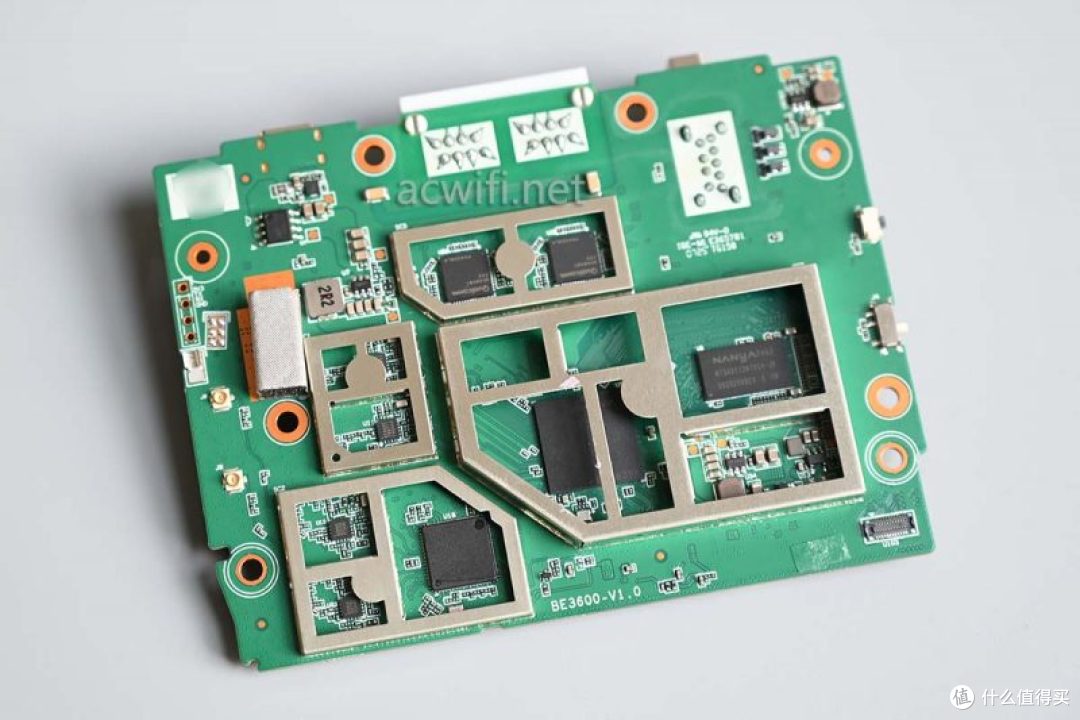

撬开主板正面的屏蔽罩，每片屏蔽罩内均有导热硅脂垫片：

主要是把芯片背面的热量导向散热器，同时又对这些电路进行EMI屏蔽。

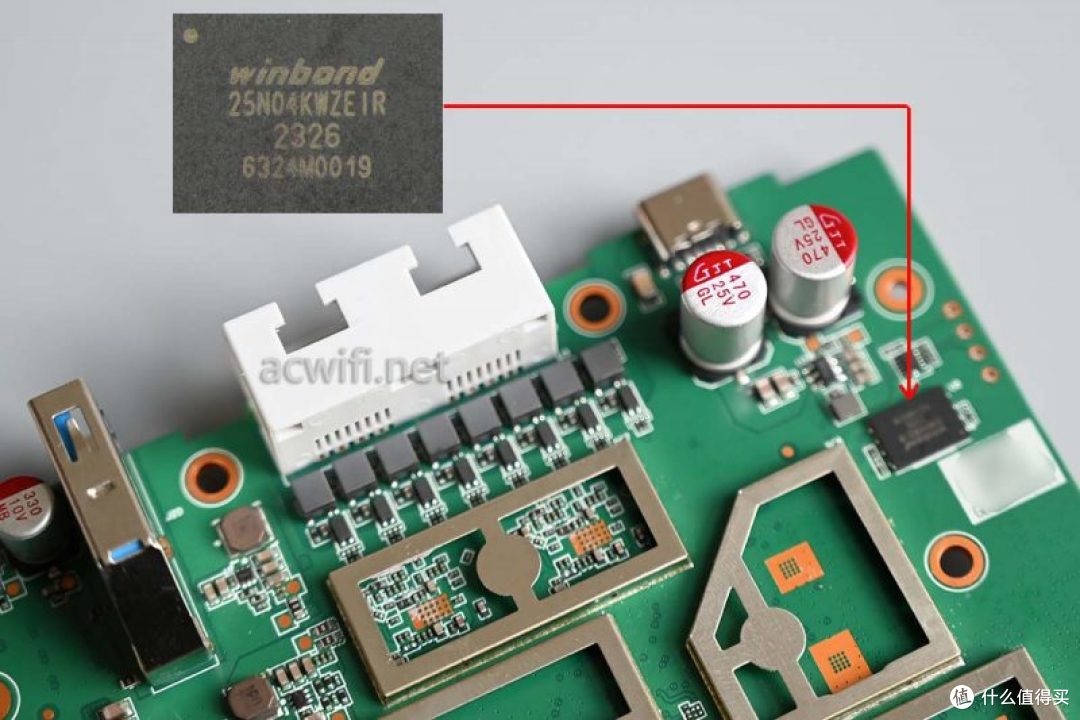

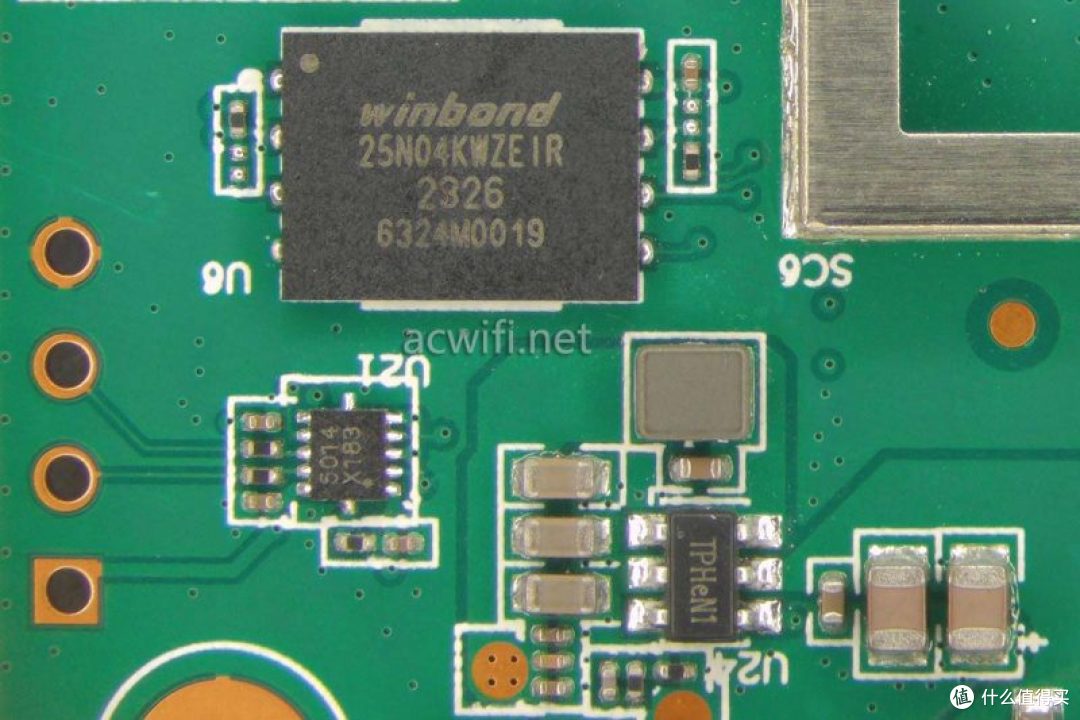

有一颗NAND Flash芯片，型号是W25N04KWZEIR，容量512MB，对于无线路由器来说，这个算是大容量了。

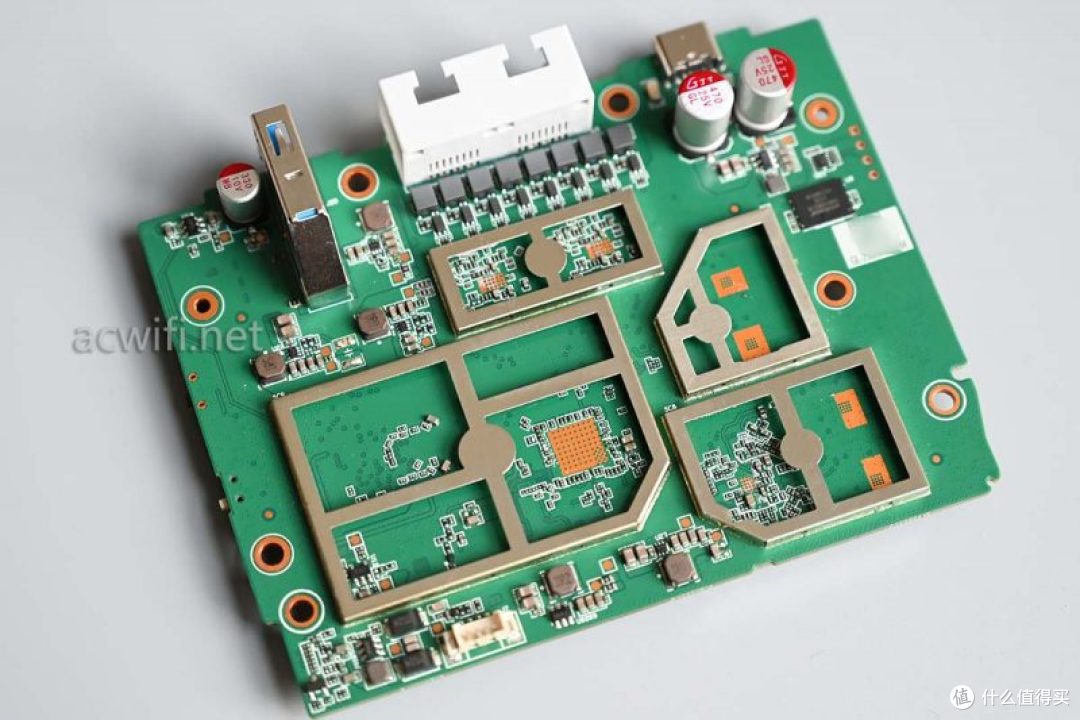

翻转看主板背面，也就是一打开底壳所看见的那一面，撬开所有屏蔽罩：

CPU的一半和无线芯片放了导热硅脂垫片，主板边上还有一条导电泡棉：

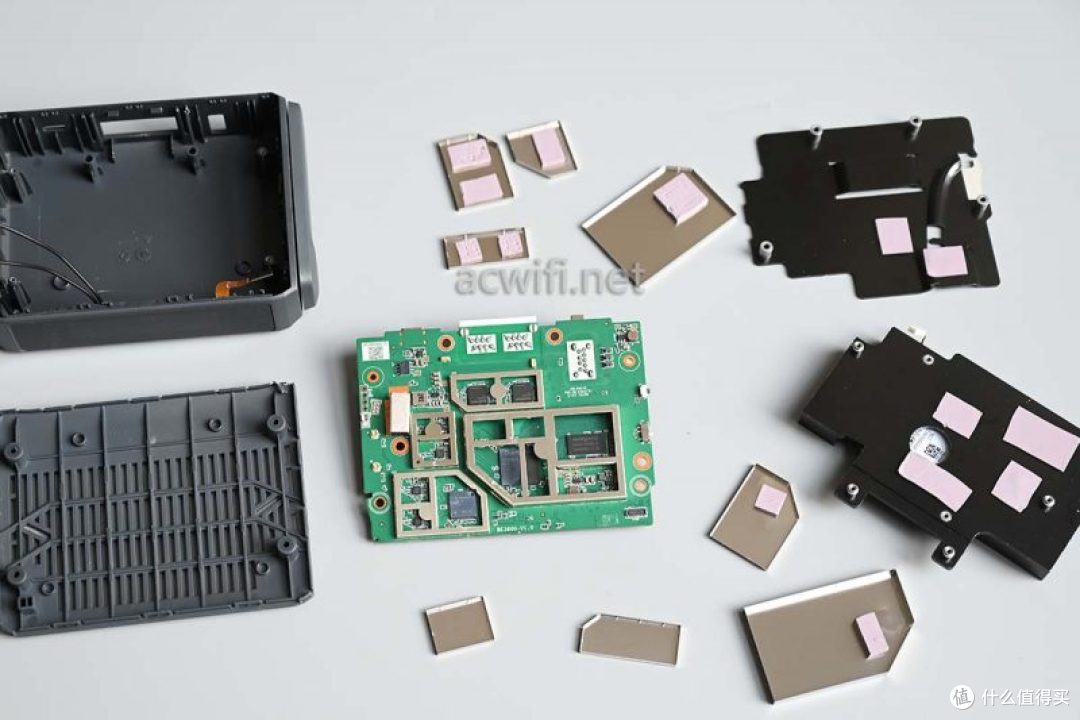

拿走导热硅脂垫片后：

主板不算大（10.6x8cm），几乎一眼可以看全所有芯片了：

先看CPU吧。

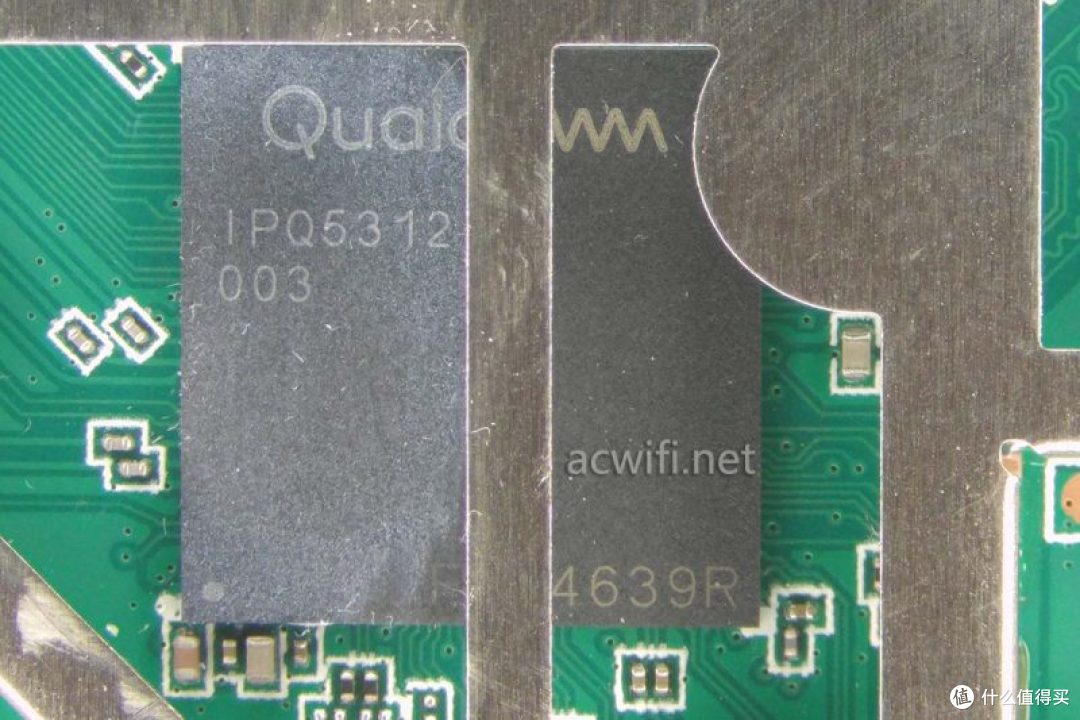

GL-BE3600的CPU型号是这颗高通的IPQ5312，四核A53，频率1.1GHz，有两个PCIe3.0 x1，有两个HSGMII。CPU还集成了2.4G Wi-Fi 7，支持2x2MIMO，在40MHz频宽和4096-QAM下最高无线连接速率为688Mbps。

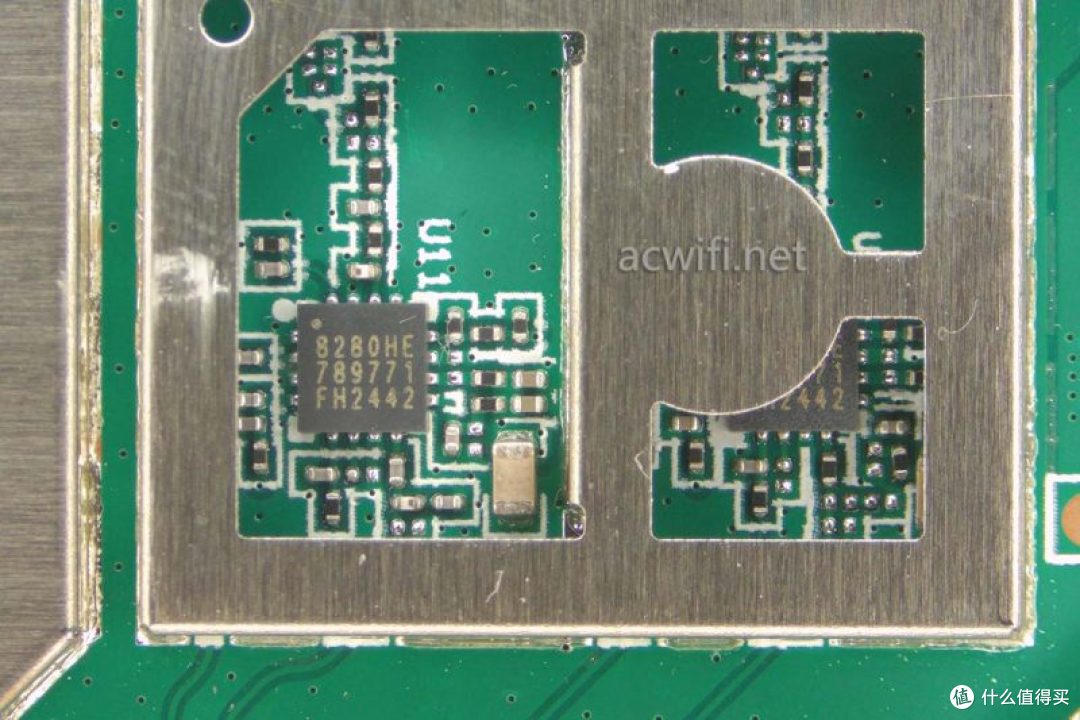

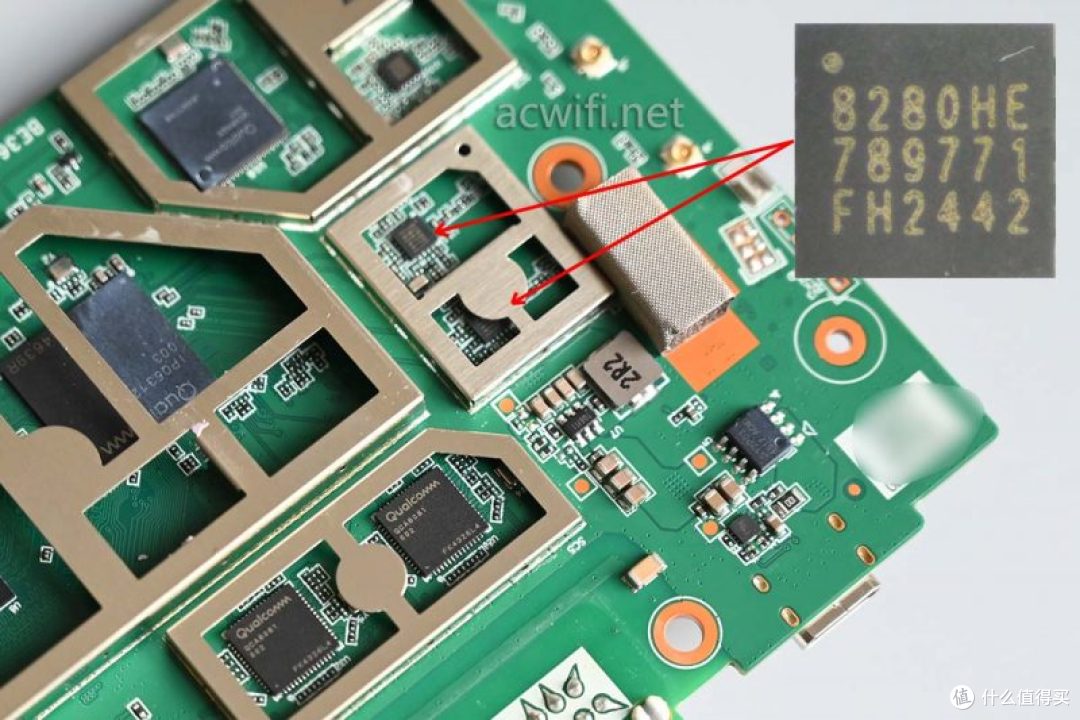

外置了两颗2.4G FEM芯片，型号是KCT8280HE：

KCT8280HE的规格如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 31.5dB at 5V
Receive gain: 13.5dB at 5V
Noise figure: 1.6dB at 5V
Output power:
+21.5dBm @ -43dB DEVM, EHT40/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+24.0dBm @ -35dB DEVM, VHT40/MCS9, 5V
+25.0dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L, 3mm x 3mm x 0.76mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

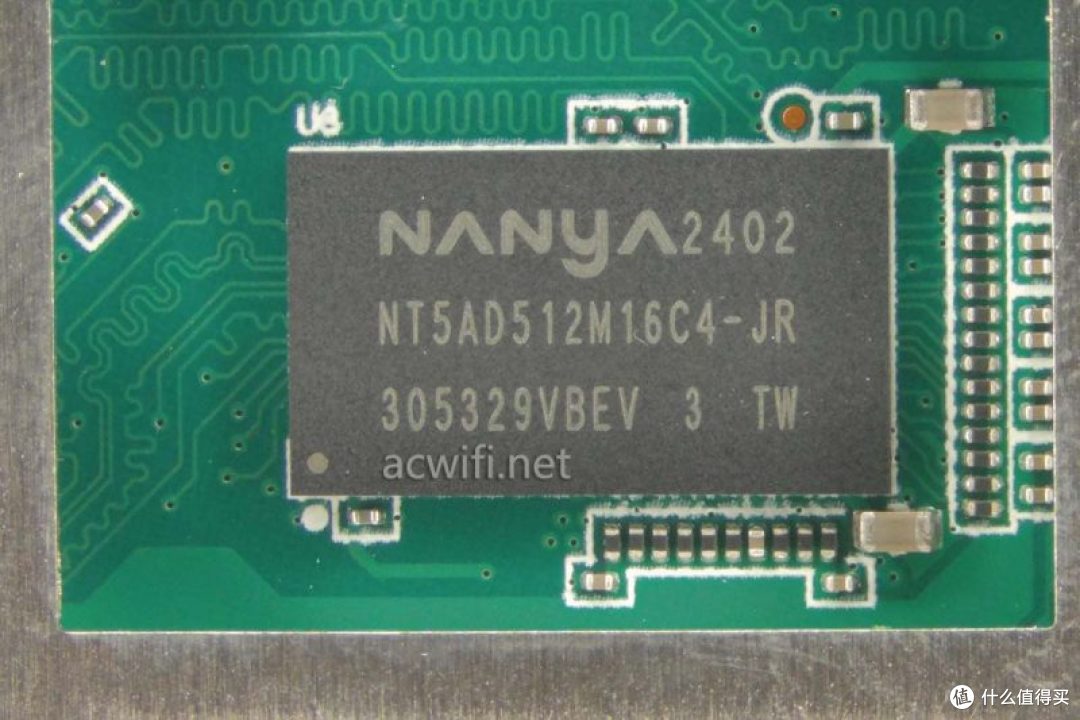

CPU旁边的内存芯片，型号是南来的NT5AD512M16C4-JR，DDR4-3200，容量1GB：

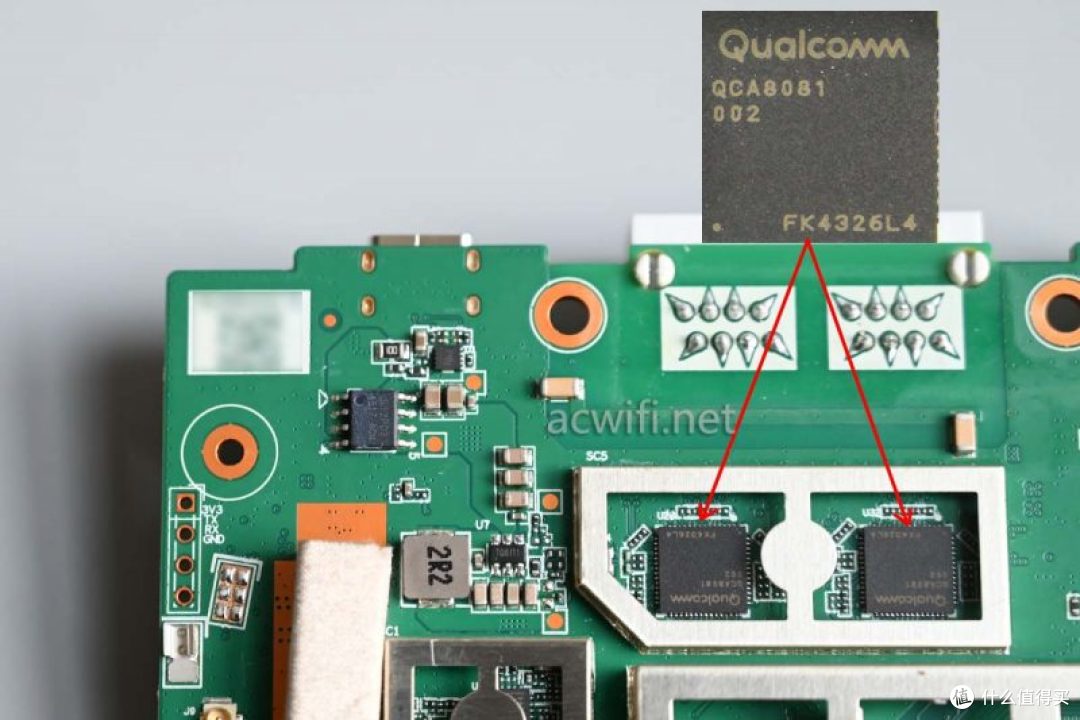

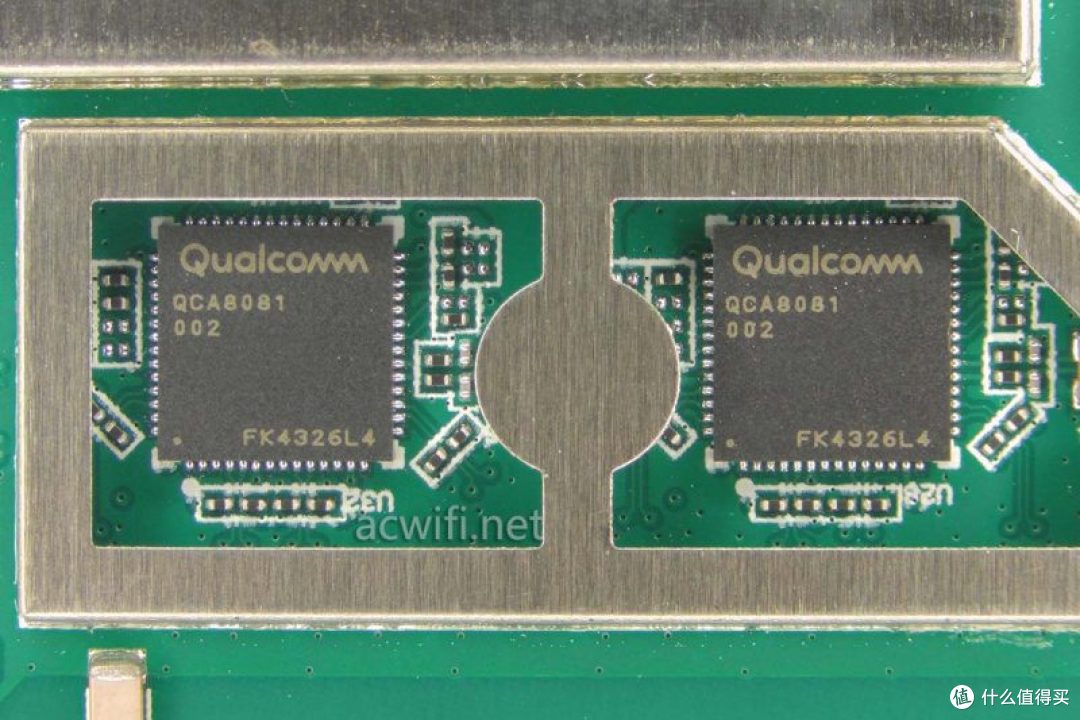

CPU上方的两颗2.5G PHY芯片，也是高通的，型号是QCA8081：

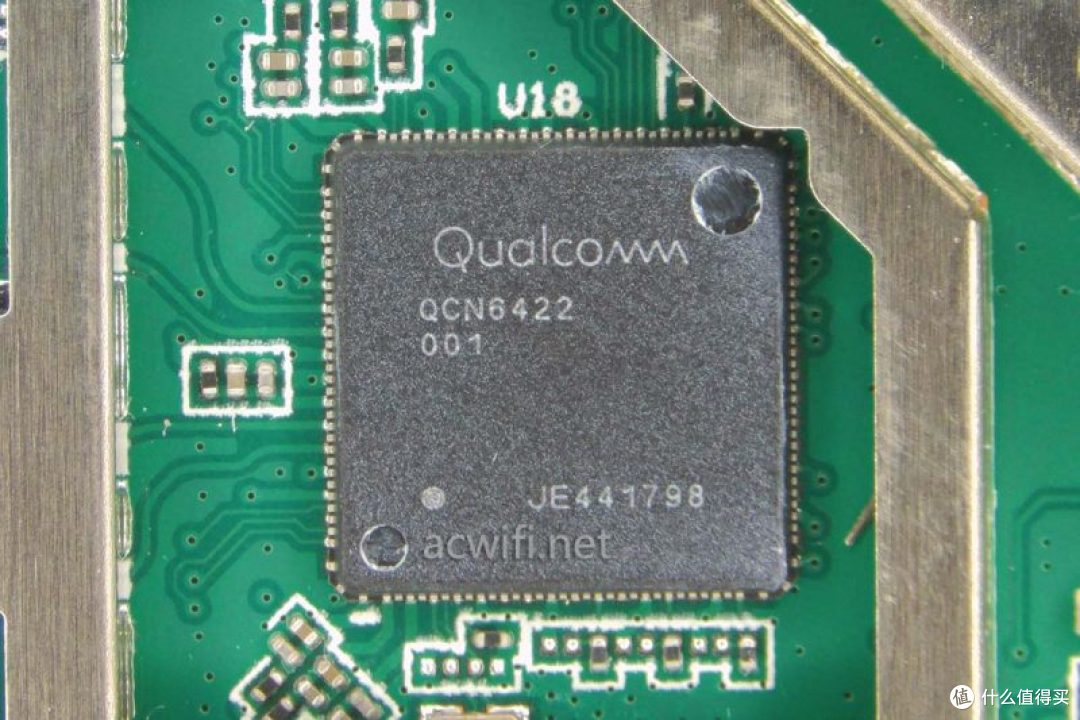

然后来看5G无线芯片，型号是高通的QCN6422，这个型号是我第一次见。之前在小米BE3600拆机里见过一颗QCN6402，这两者的差别是在于6GHz频段上，即QCN6402只支持5G频段，而QCN6422可以硬件支持5G或6G 320MHz。由于在国内销售，所以射频电路只做了5G频段的支持。

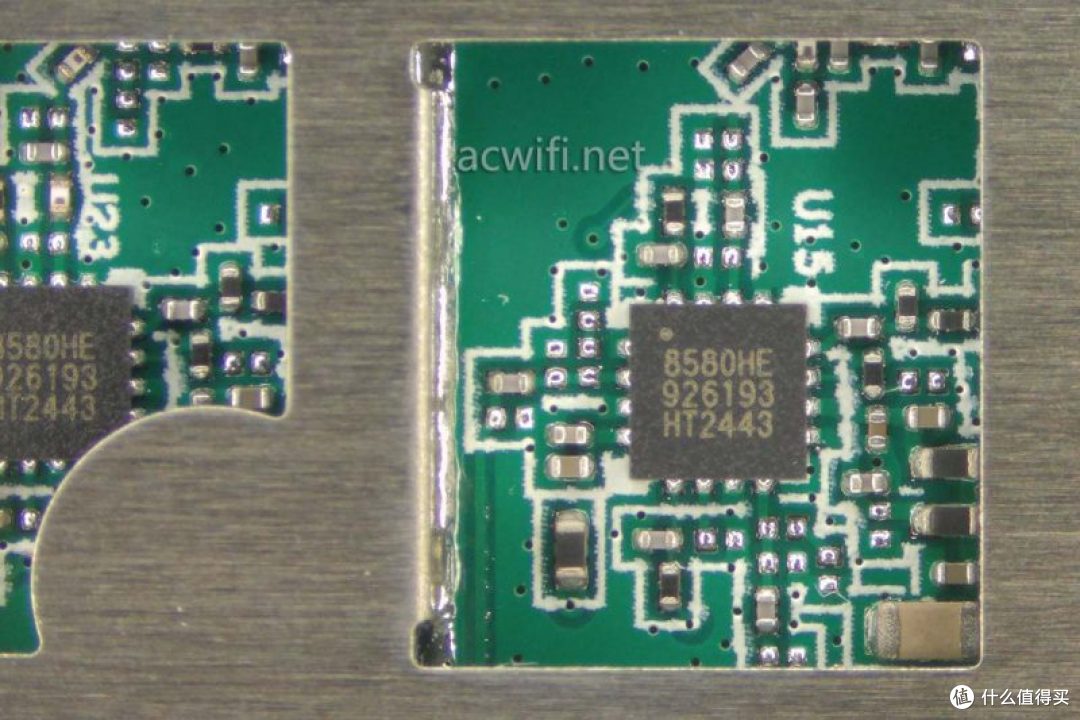

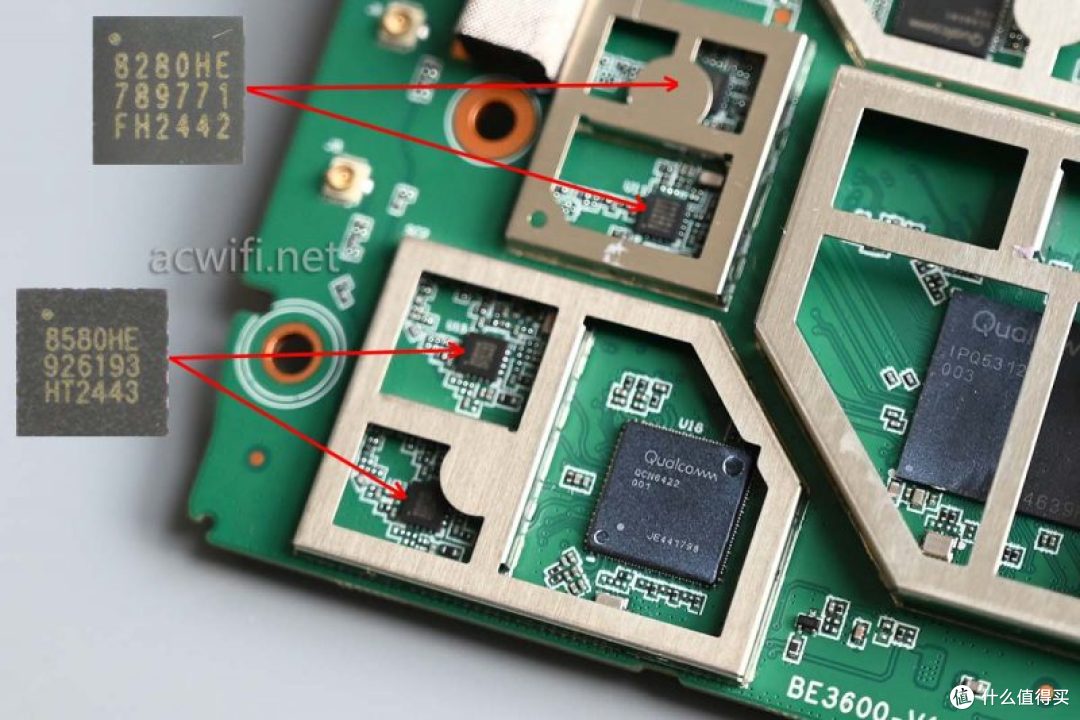

5G外置了两颗 FEM芯片，型号是KCT8580HE：

KCT8580HE的规格如下：
Integrated 802.11be 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.0dB at 5V
Receive gain: 16.5dB at 5V
Noise figure: 1.7dB at 5V
Output power:

+19.5dBm @ -43dB DEVM, EHT160/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+24.5dBm @ -35dB DEVM, VHT80/MCS9, 5V
+25.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L 3mm x 3mm x 0.75mm (MSL3, 260oC per JEDEC J-STD-020)
RoHS and REACH Compliant

至此，这台GL-BE3600拆机完成。

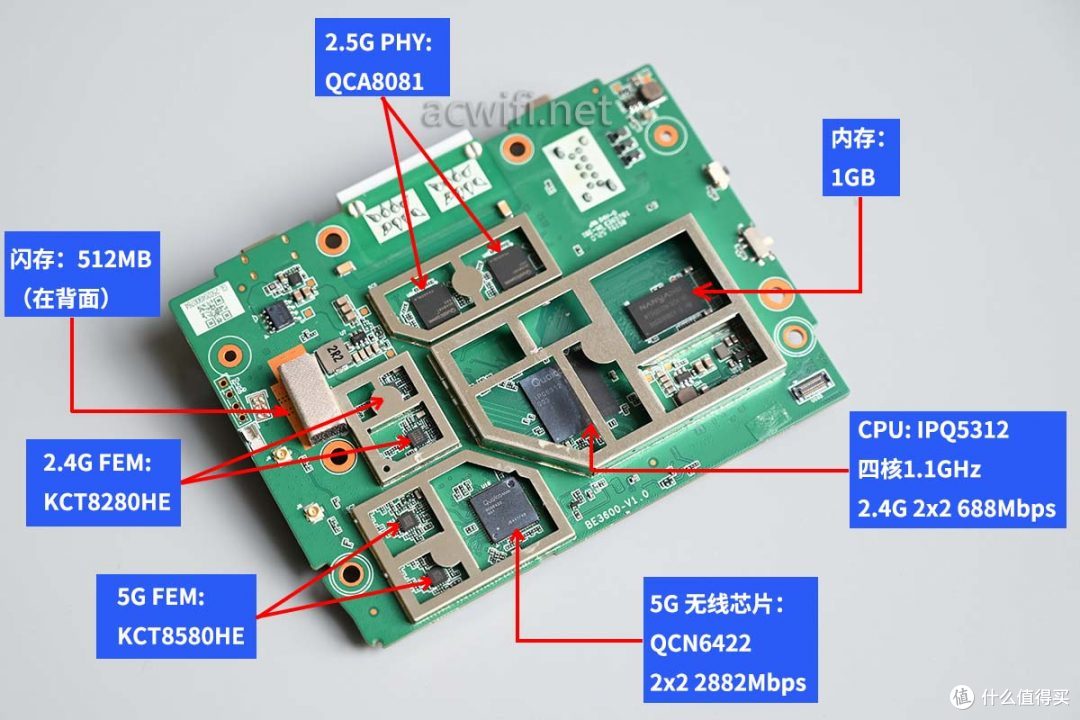

GL-BE3600的所有芯片型号汇总图如下：

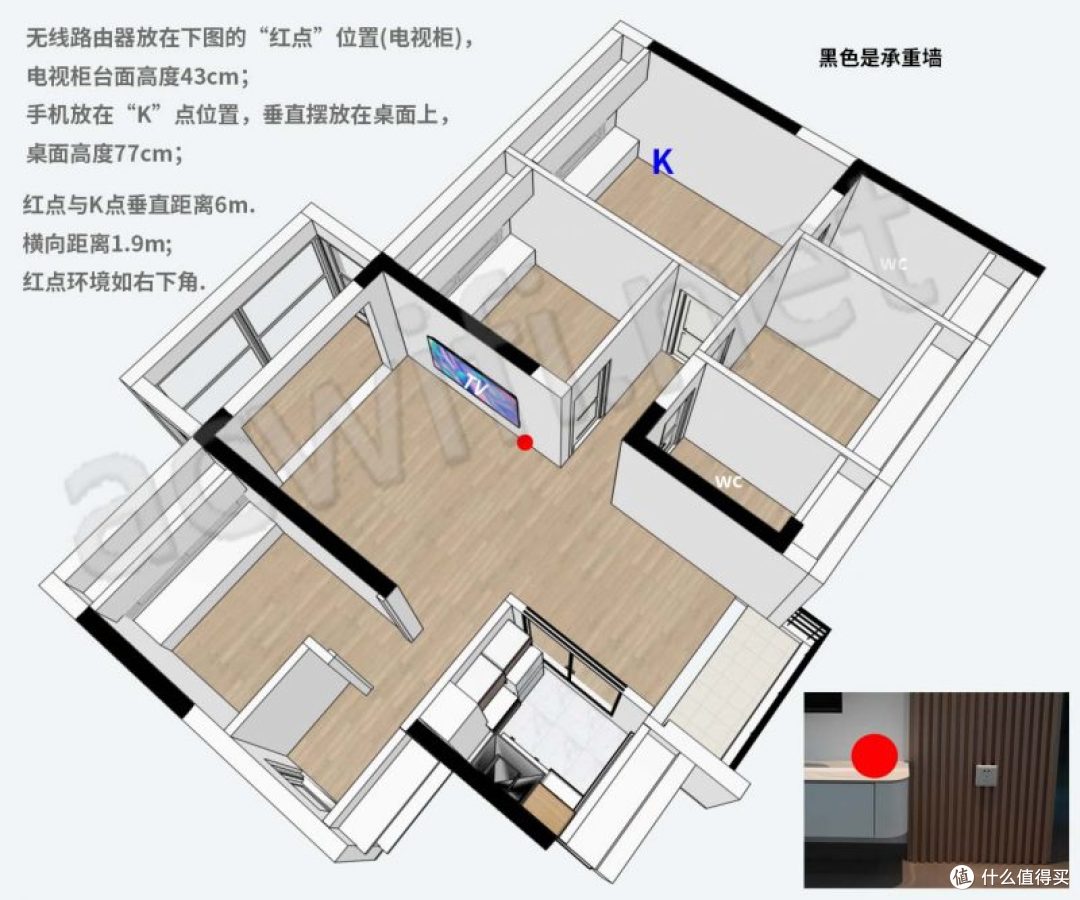

用4台手机简单测一下在快测点K点位置的速度看看。位置如下：

只测5G，GL-BE3600的5G 信道设为44，联通宽带拨号上网模式。结果如下：

对于2x2MIMO的无线路由器来说，速度一般。

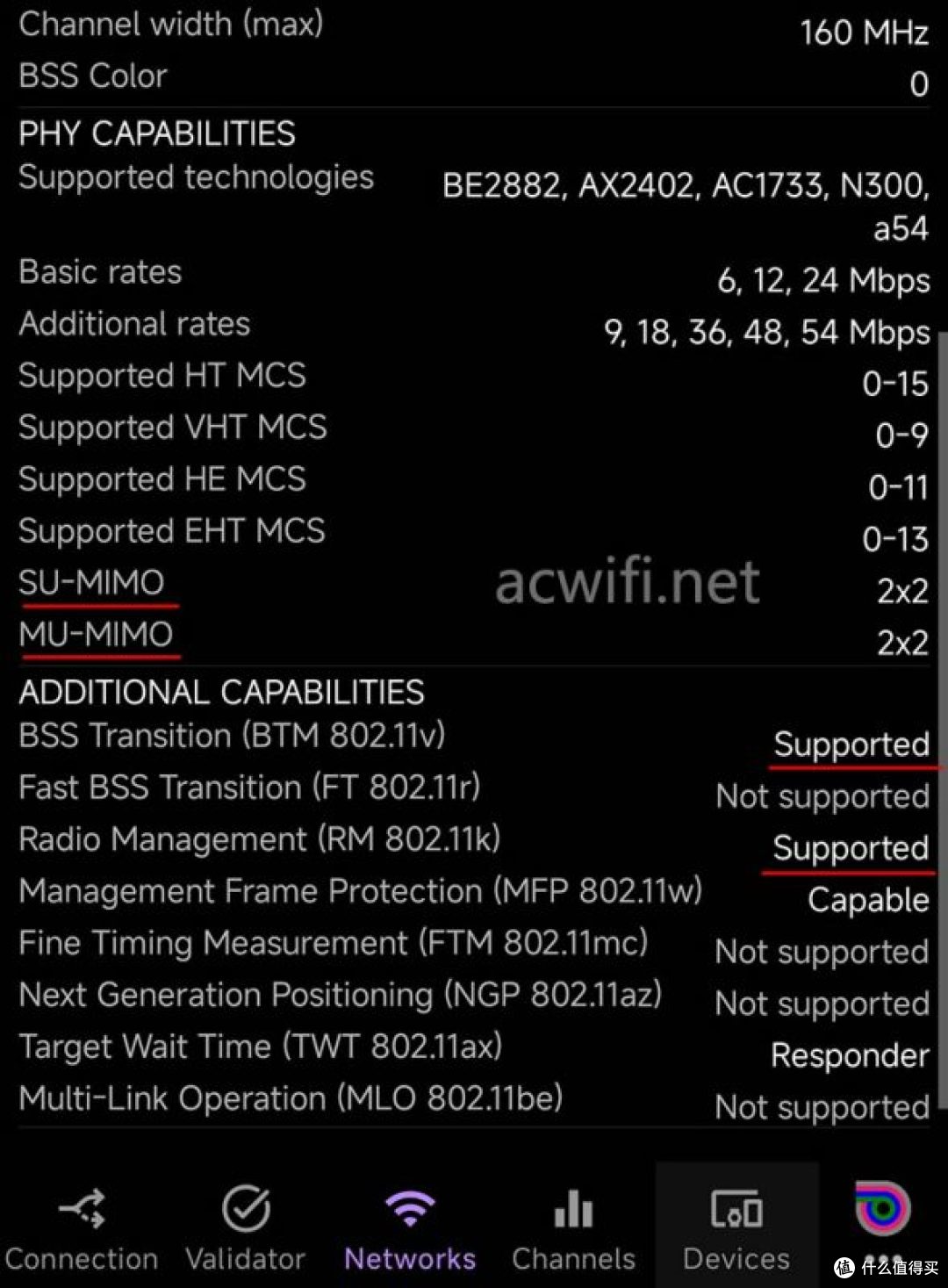

默认支持802.11k和802.11v，默认支持MU-MIMO，所以也就支持波束成形：

二、小包转发率测试

使用PacketMaster工具测试GL-BE3600的小包转发性能。

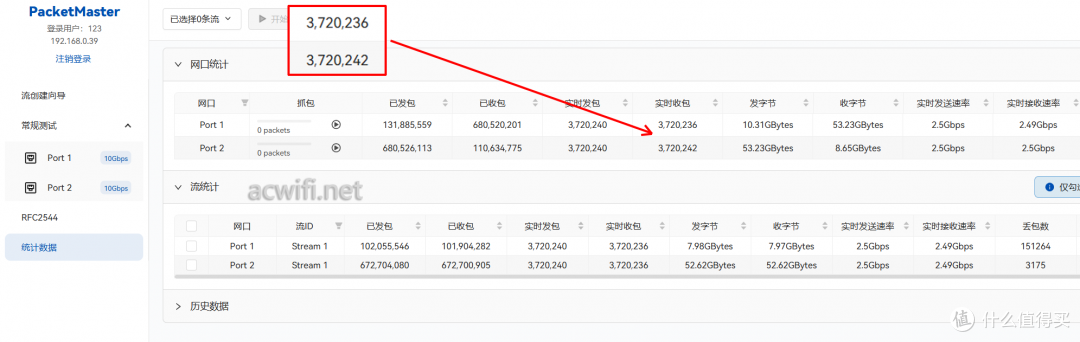

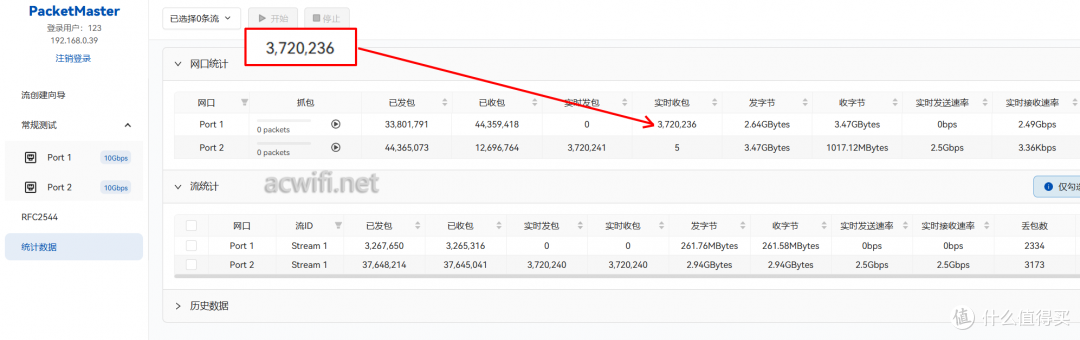

实测64字节的包转率为3.72Mpps，等于跑满了2.5G。

接着测试双向同时转发64字节小包的性能，实测双向也能跑满：

三 、USB3.0读写速度测试

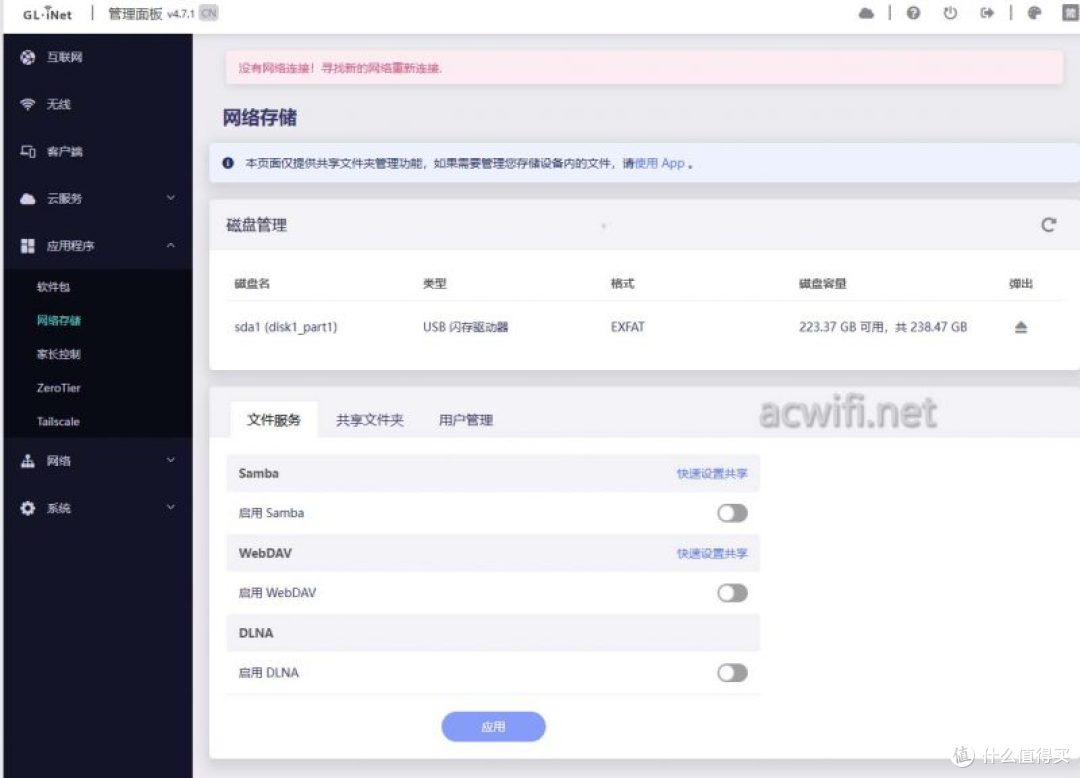

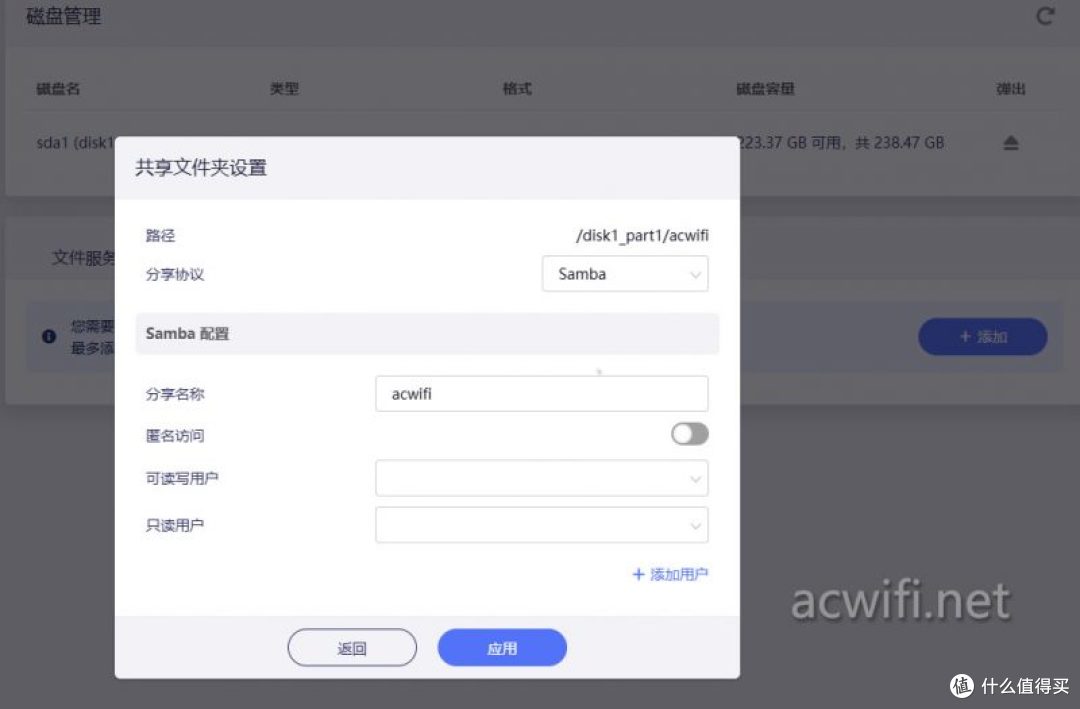

GL-BE3600的USB文件共享服务有三种：Samba、WebDAV、DLNA：

使用两个不同的U盘（大文件读写速度均超300MB/s），分别对应exFAT和NTFS格式。启用Samba共享，在win11系统下拖动单一大文件进行测试，截最末段的速度为参考值。

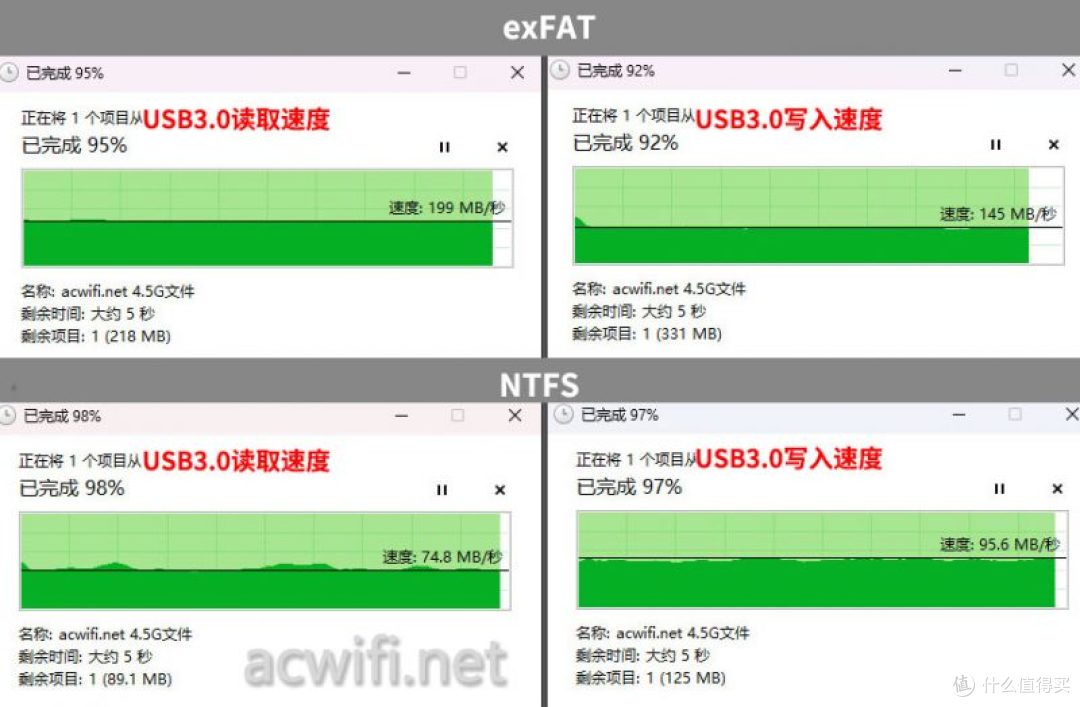

实测U盘用ExFAT格式，GL-BE3600的USB3.0读取速度为199MB/s、写入速度为145MB/s；

U盘用NTFF格式，GL-BE3600的USB3.0读取速度为74MB/s、写入速度为55MB/s。如下图所示：

通常来说，在Linux系统中，exFAT通常比NTFS更高效，尤其是在频繁读写和大文件处理的场景下。

对于1.1G频率的CPU来说，这速度还不错。比在一年前测的一款用IPQ5322 四核 1.5GHz的USB3.0要快。

四、USB上网模式

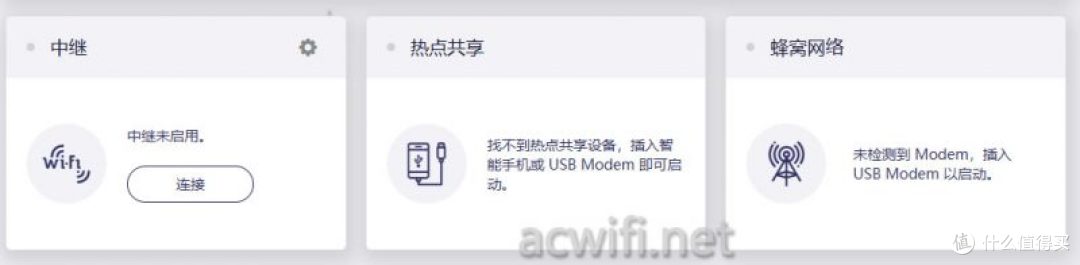

除了常规的以太网和中继的上网方式外，还可以通过USB3.0接口实现热点共享和蜂窝网络上网。

热点共享上网就是：使用USB 数据线连接手机和路由器，将手机热点共享给路由器；

蜂窝网络上网就是：USB连接随身Wi-Fi 。

客服给出的已经测试过能支持的有如下瑾：

华为：E8372h-155、E5576-855、8372h-150a、E3372-607，K5161h，E3372-920
中兴：F50、MF833U、MF79U、MF932、MF79U、MF833U1

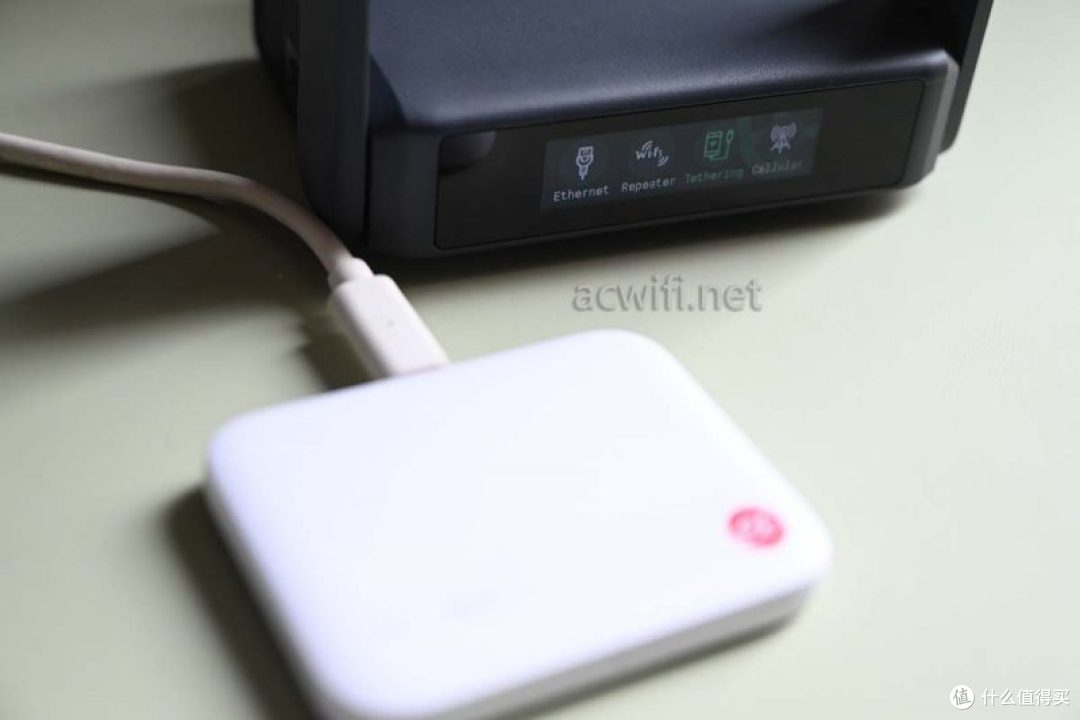

我正好有中兴F50（5G 随身Wi-Fi ），只是它最后不是以“蜂窝网络”的模式接入，而是以热点共享的模式：

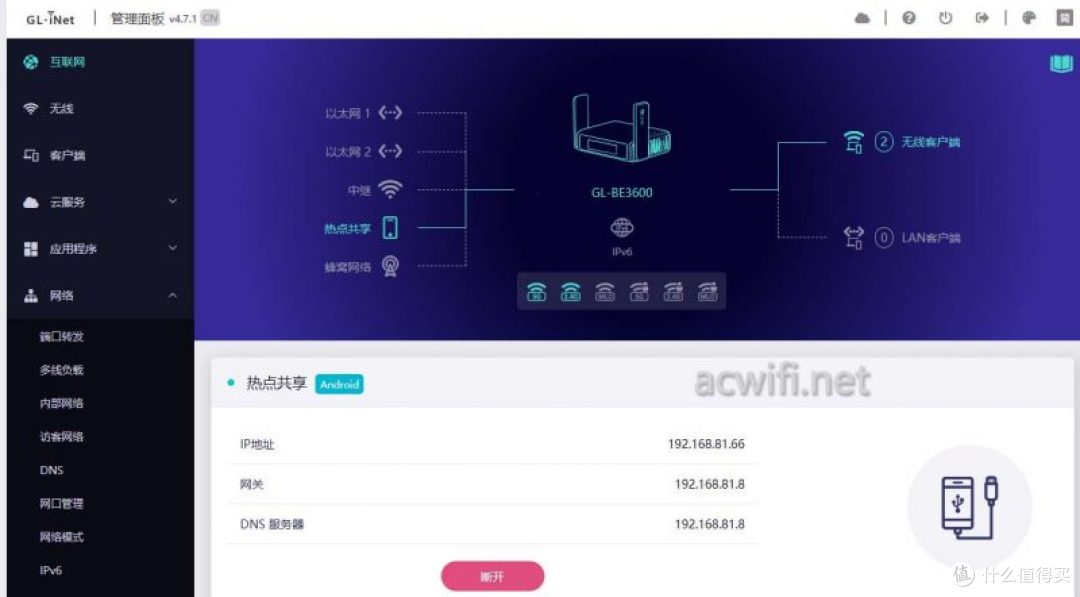

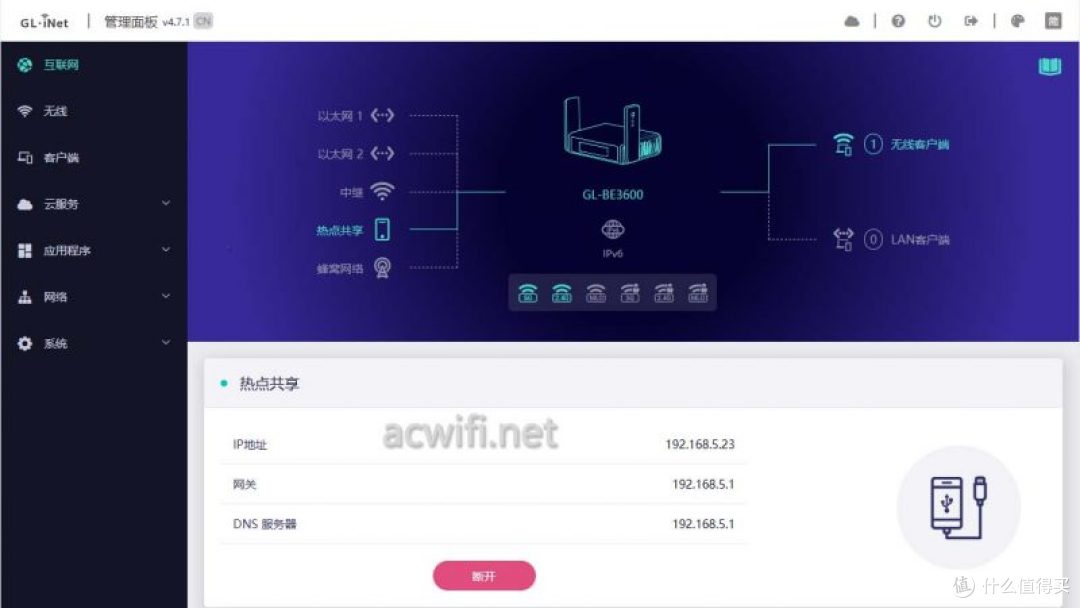

如下图所示，插入F50后能获取到IP地址，能上网了，模式是热点共享：

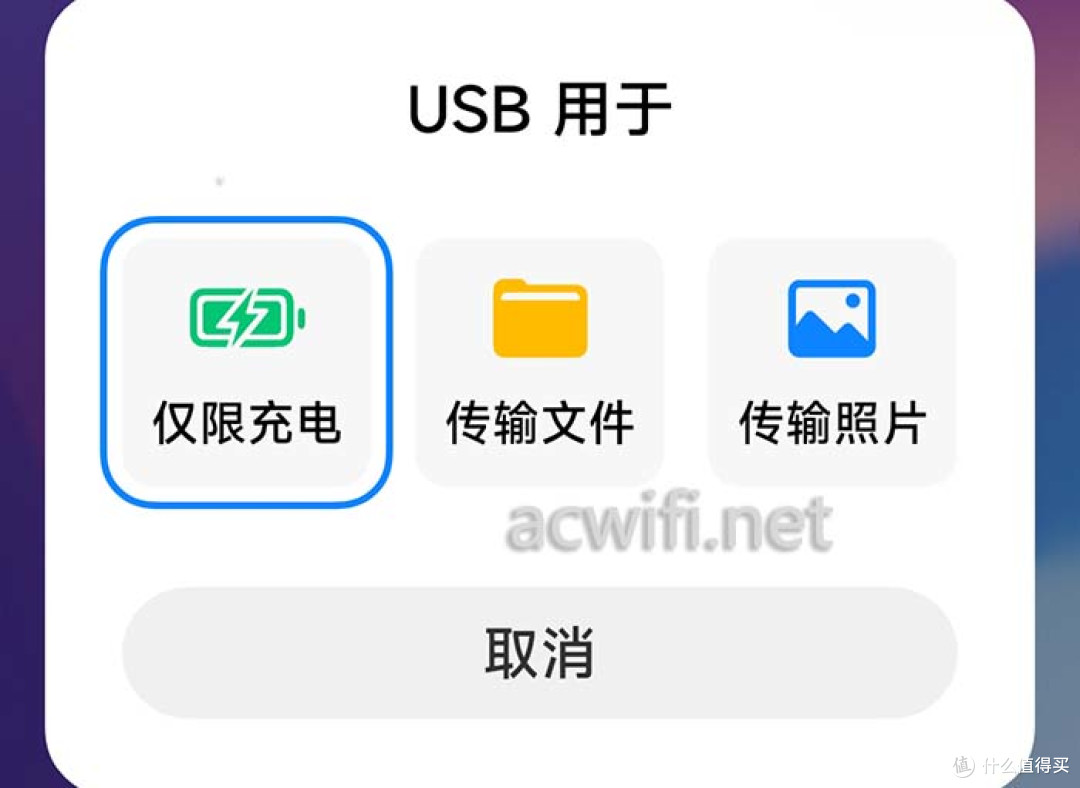

也可以把手机当做“USB Modem”的角色，GL-BE3600的USB口连接手机的U口之后，会弹窗提示，选择“仅限充电”。

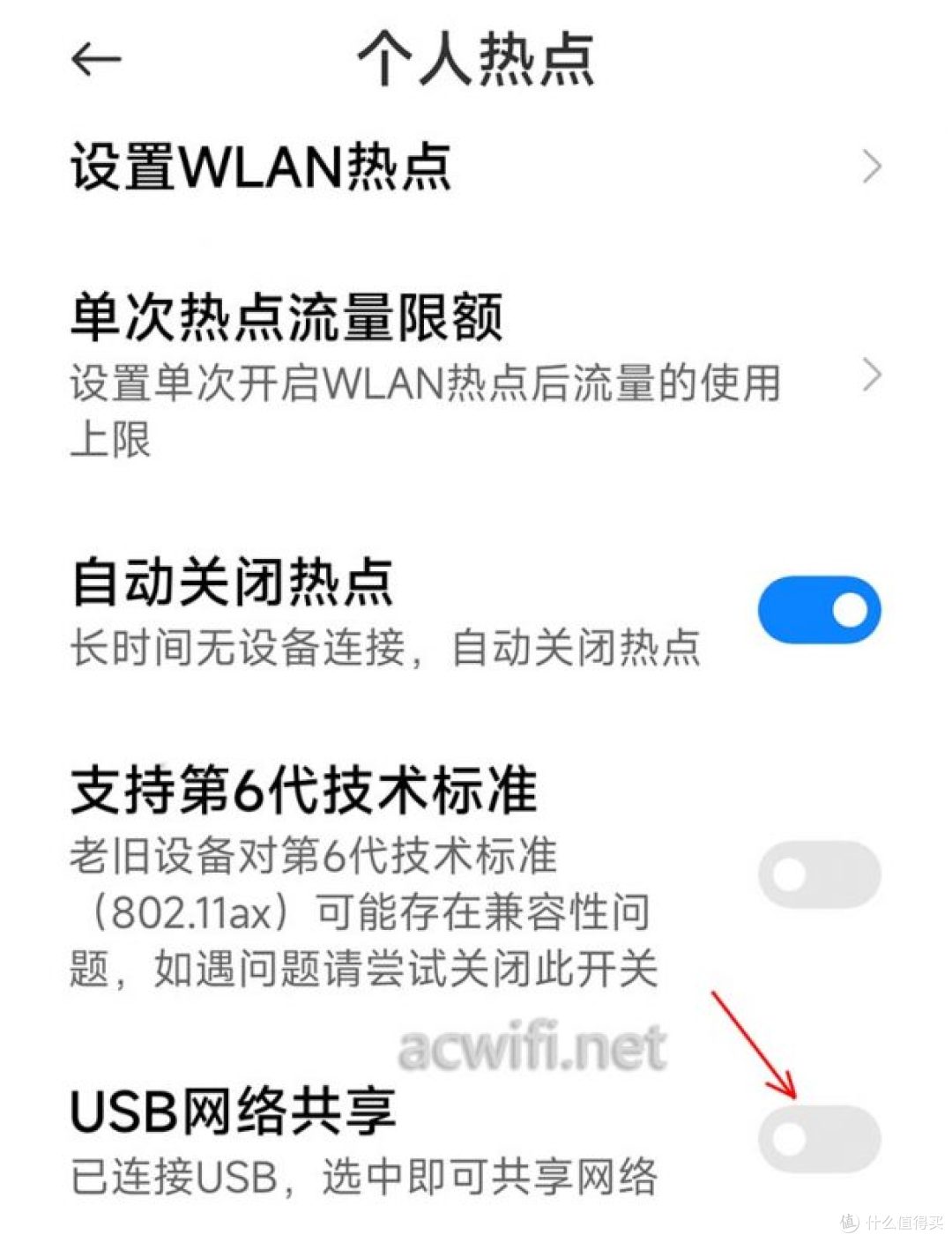

然后到个人热点设置里，选上“USB网络共享”即可。

无线中继手机的热点Wi-Fi 也可以，只是，一来手机开热点Wi-Fi ，耗电快发热大，二来是无线中继折损网速。

五、5G无线极速与MLO实测

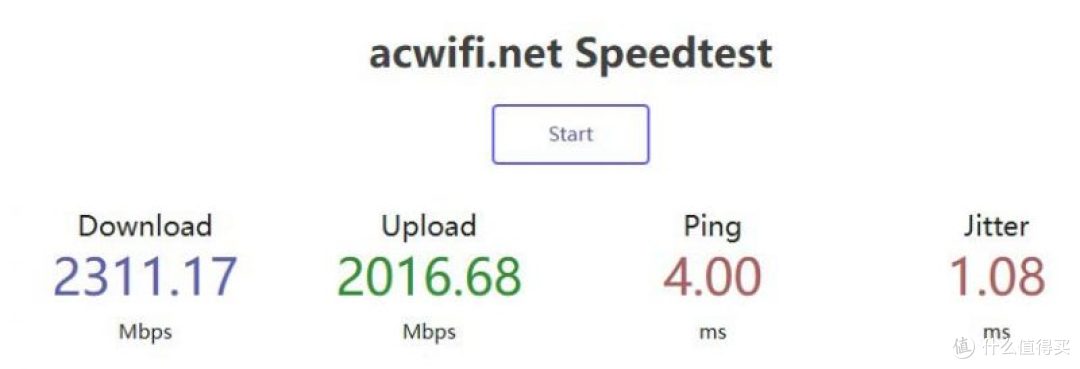

WI-FI 7 支持4096-QAM，让2x2MIMO的无线终端达到2882Mbps的无线连接速率，在这个速率下，很容量就能测出接近2.5G网口的上限。比如用WCN7851无线网卡连接这台GL-BE3600的5G Wi-Fi ，测速结果如下：

MLO方面，我想不到呀，它可以把“死都不要双频合一”和MLO可以共存，也就是MLO设置一个独立的SSID存在，不必强制多频合一。

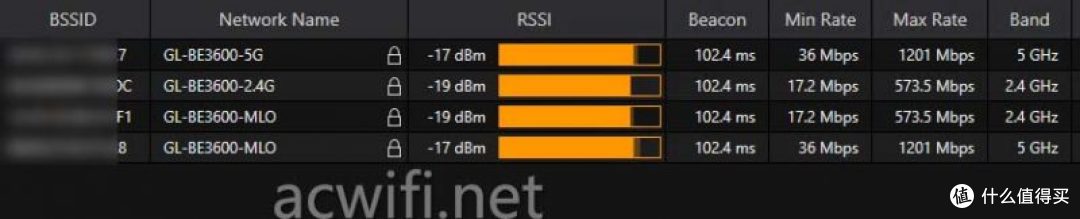

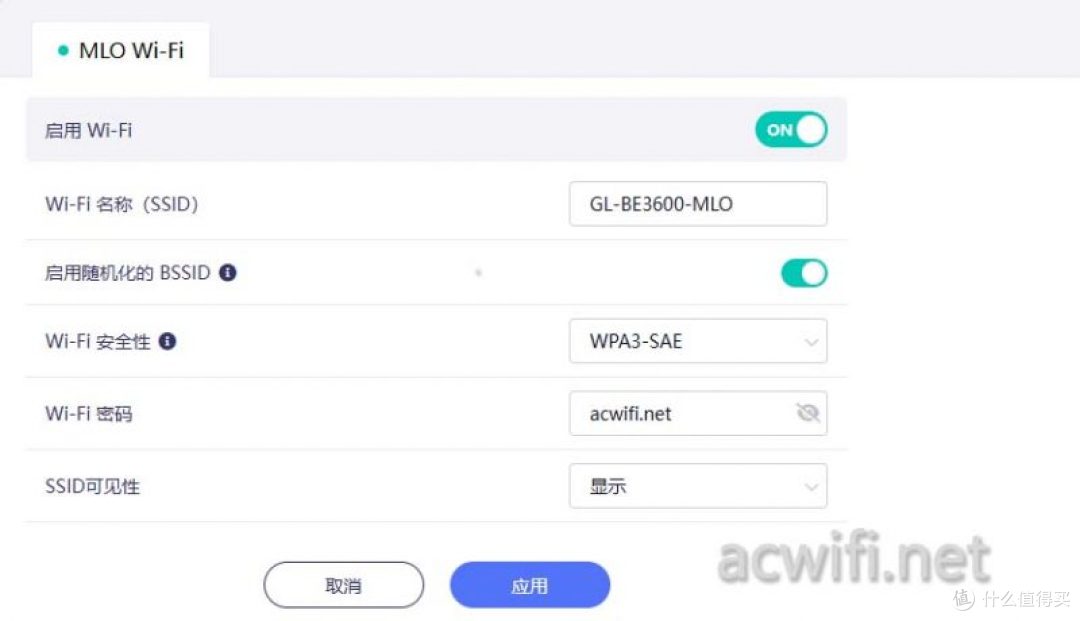

如下图，我设置MLO的SSID为“GL-BE3600-MLO”，然后查到一共有四个SSID：（MLO必须把各频段设置相同SSID）

我之前就说过，这才是正确的方式。当然你也可以把MLO的无线名称设置成跟5G的一样，保护2.4G的独立性，支持MLO的就连MLO，不支持的就单独连普通的5G。（自动）

由于2.5G口满足不了2.4G+5G （40MHz+160MHz）的速度，所以我把5G的频段设置为了80MHz，只要速度超过1400Mbps，就算是MLO有效。测试的无线网卡还是WCN7851。

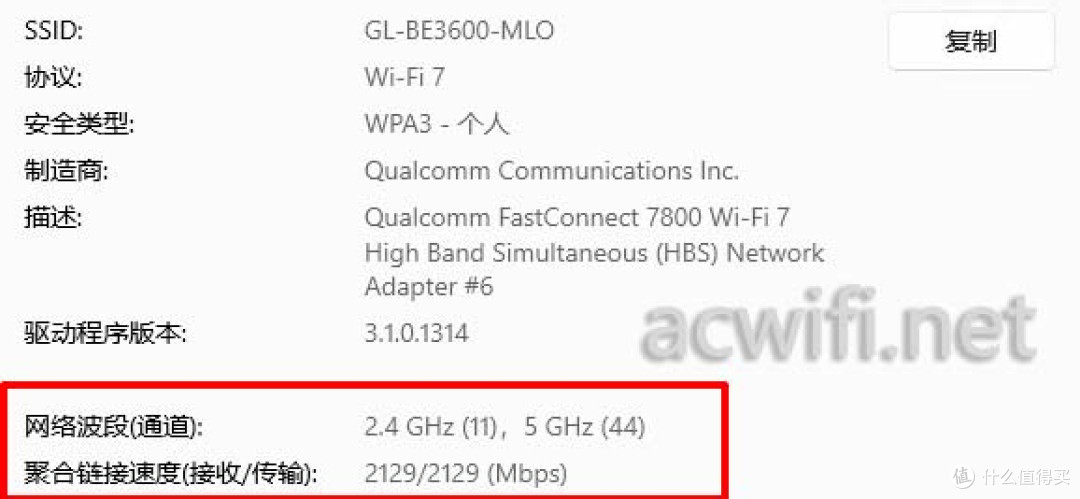

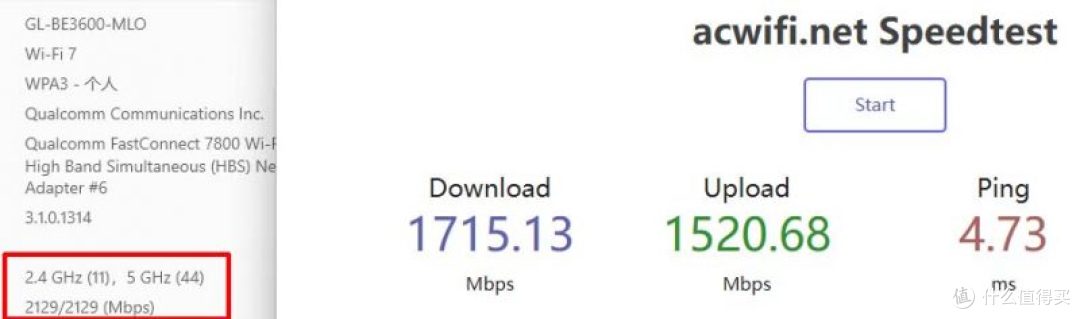

从下图可见，无线网卡已经同时连接了2.4G和5G，聚合后的无线速率是2129Mbps：

实测就1700多Mbps，MLO是有效果的，

六、50个智能插座测试

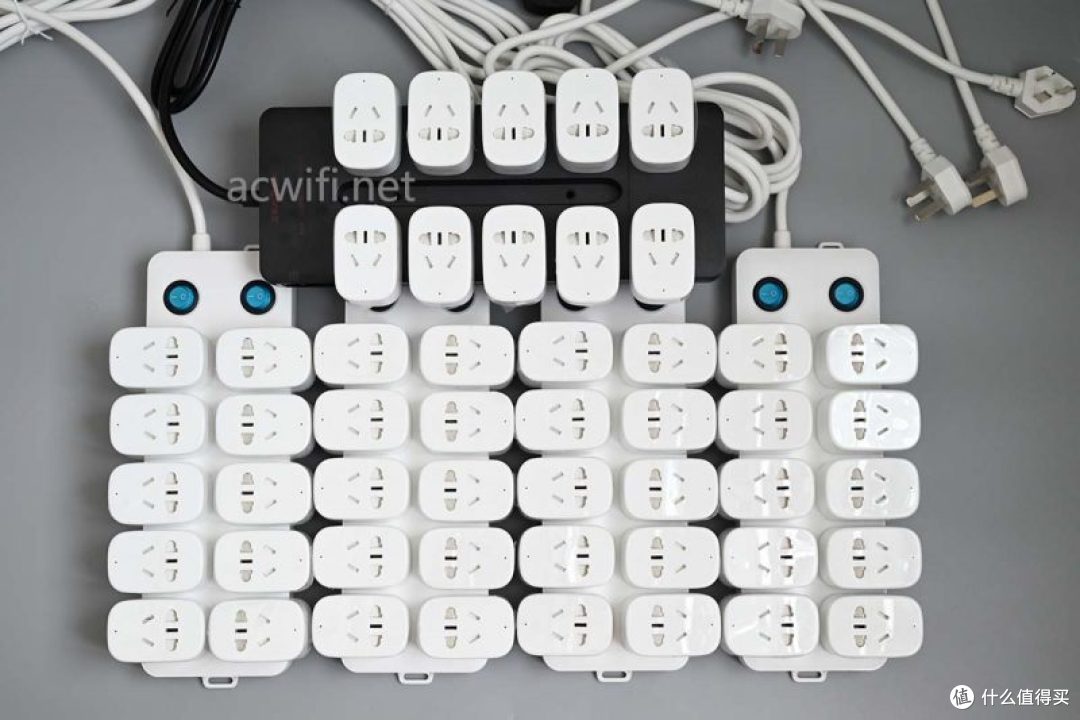

使用50个2.4G Wi-Fi 智能插座，同时通电连接这台GL-BE3600，看能不能短时间内全连接上，且能同时开/关操作插座。

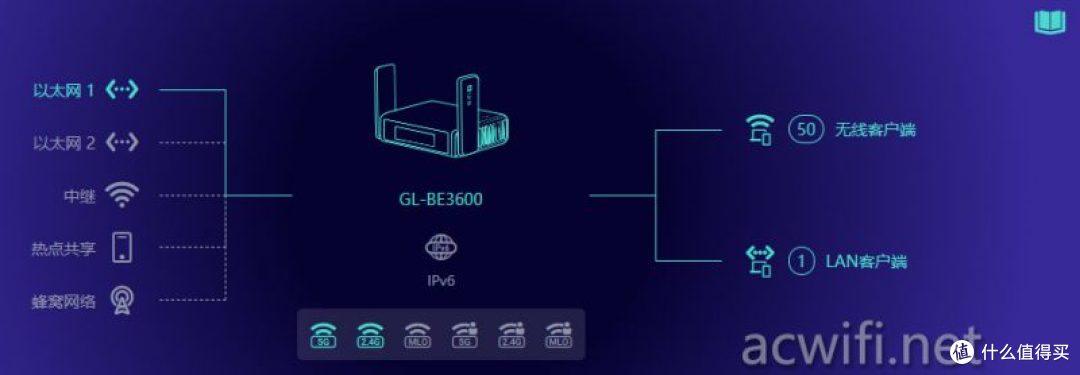

实测，可以在半分钟左右同时连接上了这50个智能插座：（显示无线客户端50）

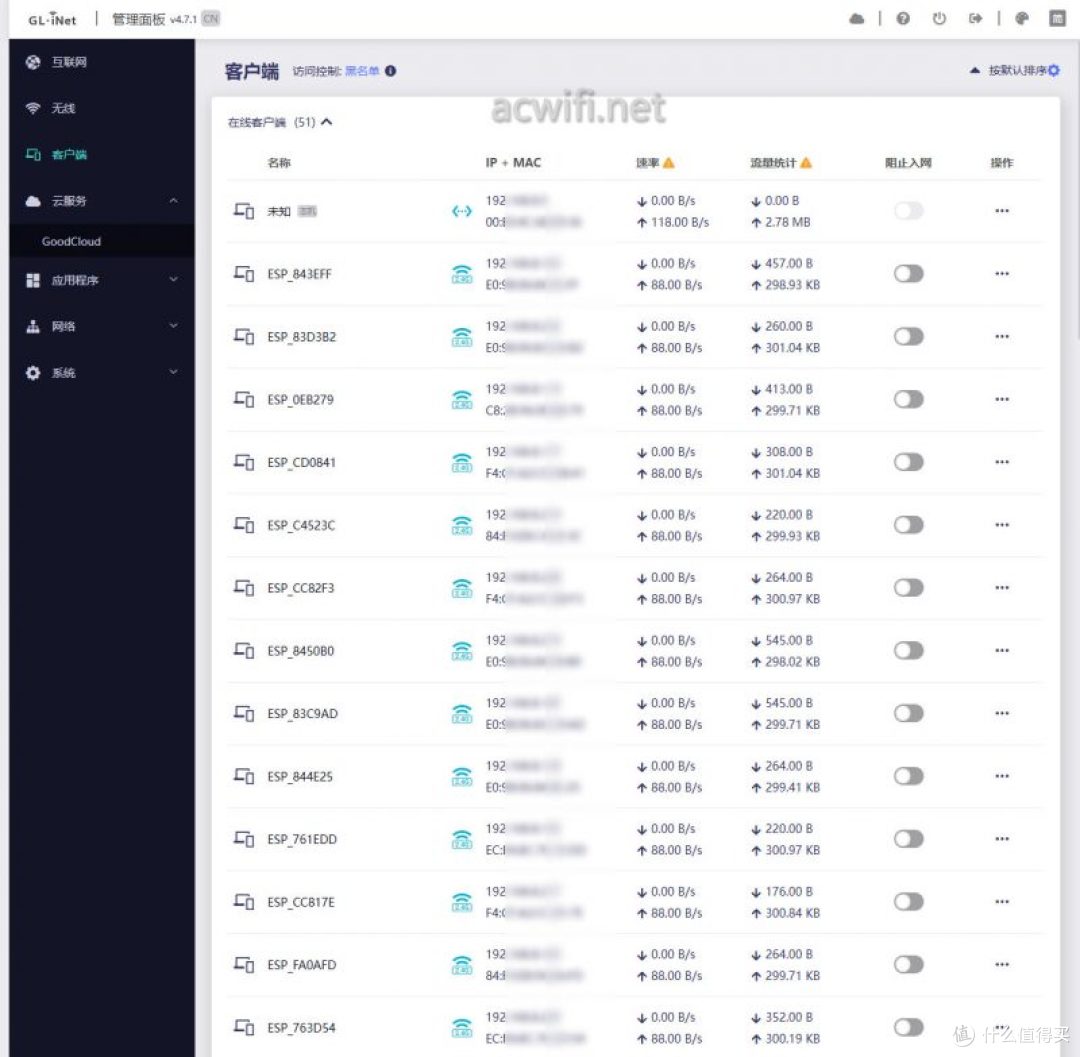

设备连接列表：

同时控制开或关都很丝滑，不会漏掉。

七、APP功能

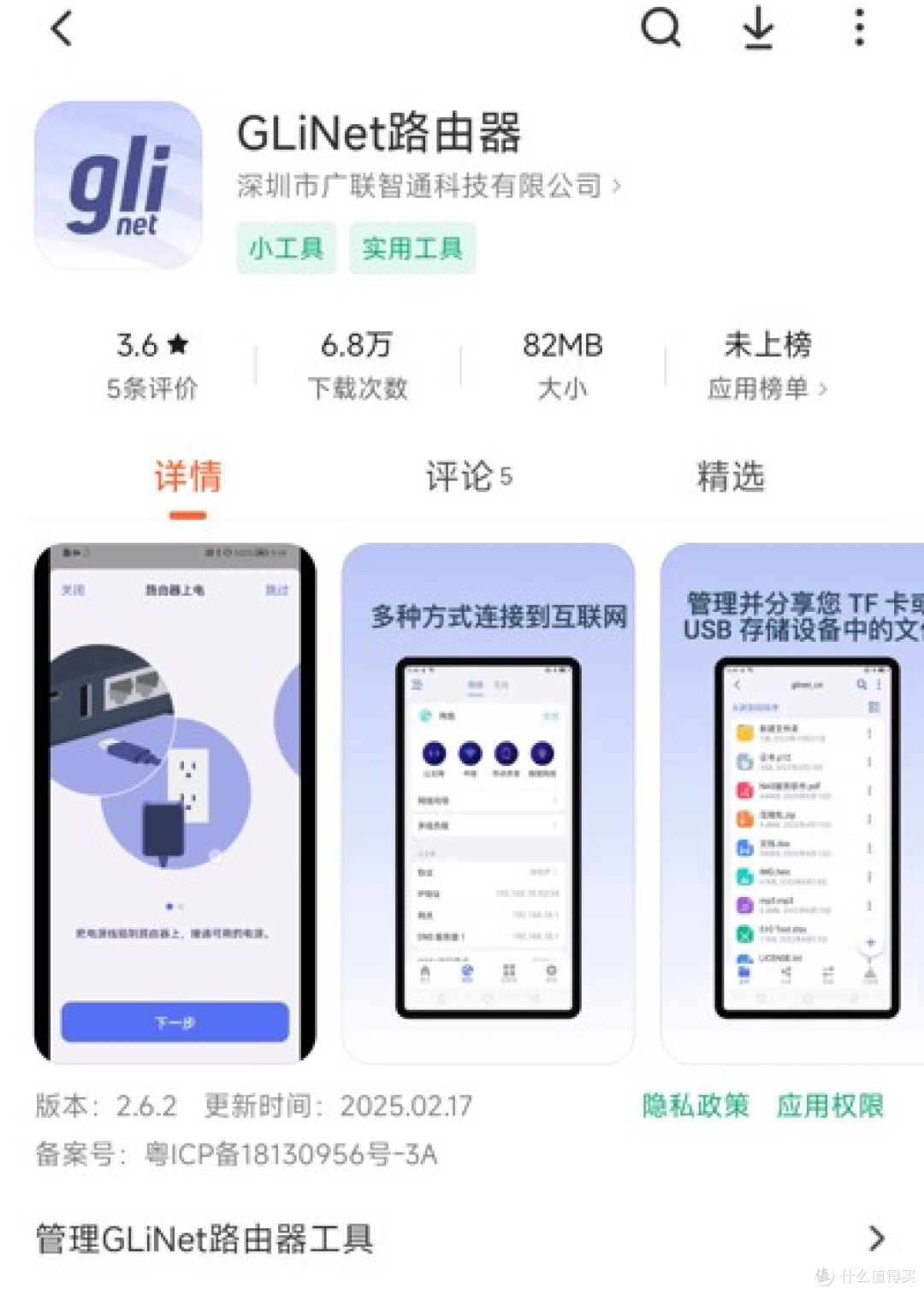

在应用市场搜索glinet就可以下载：

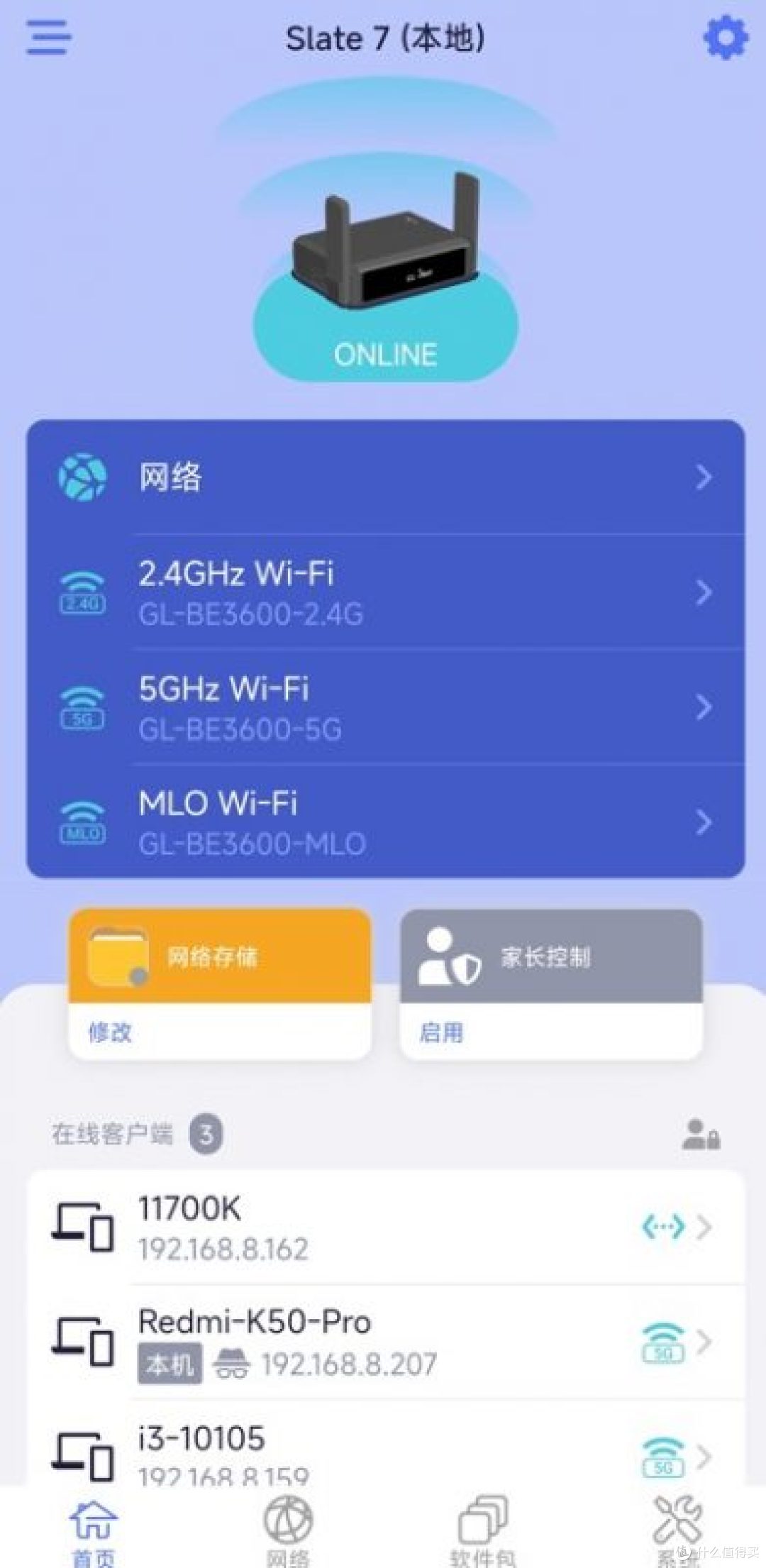

APP首页：

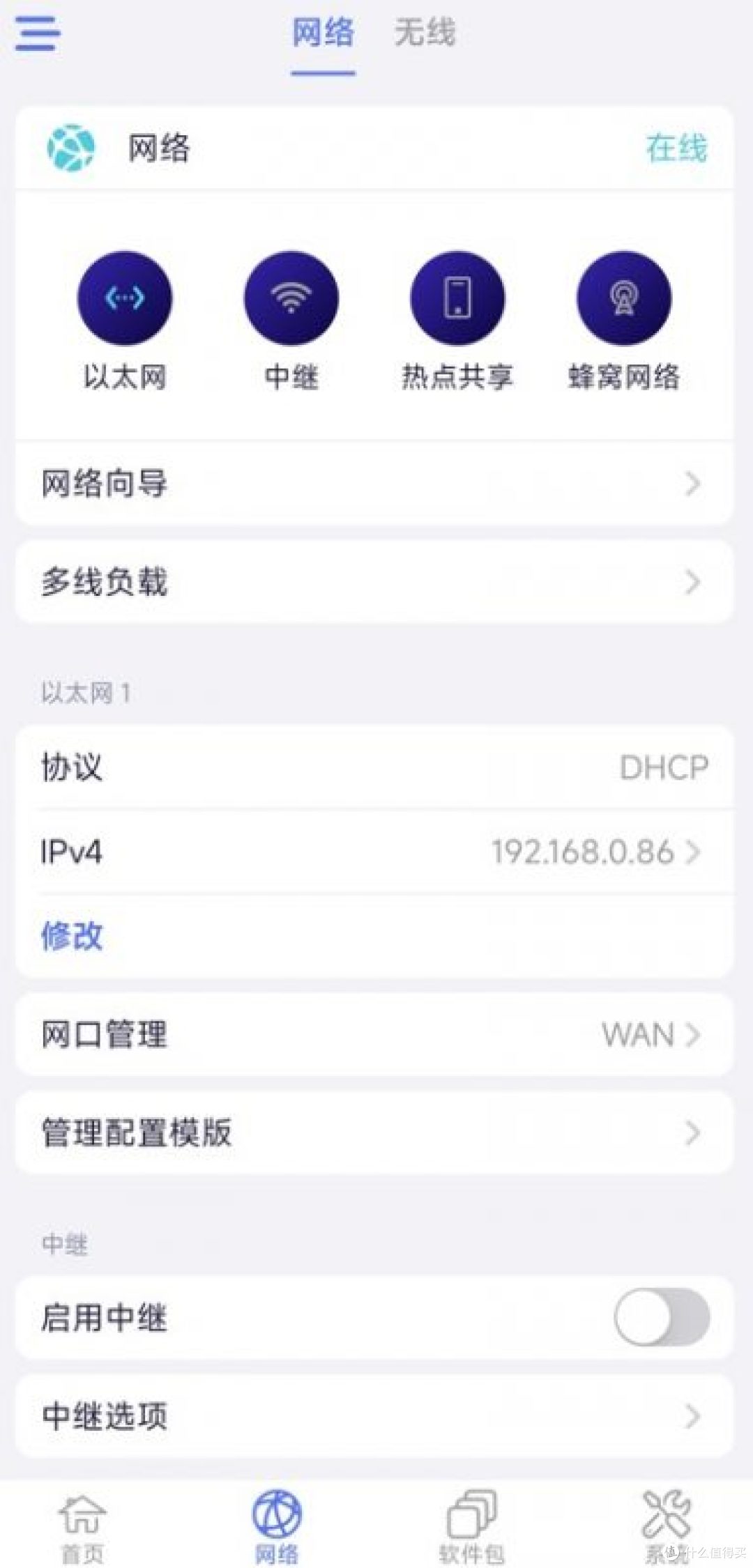

网络页：

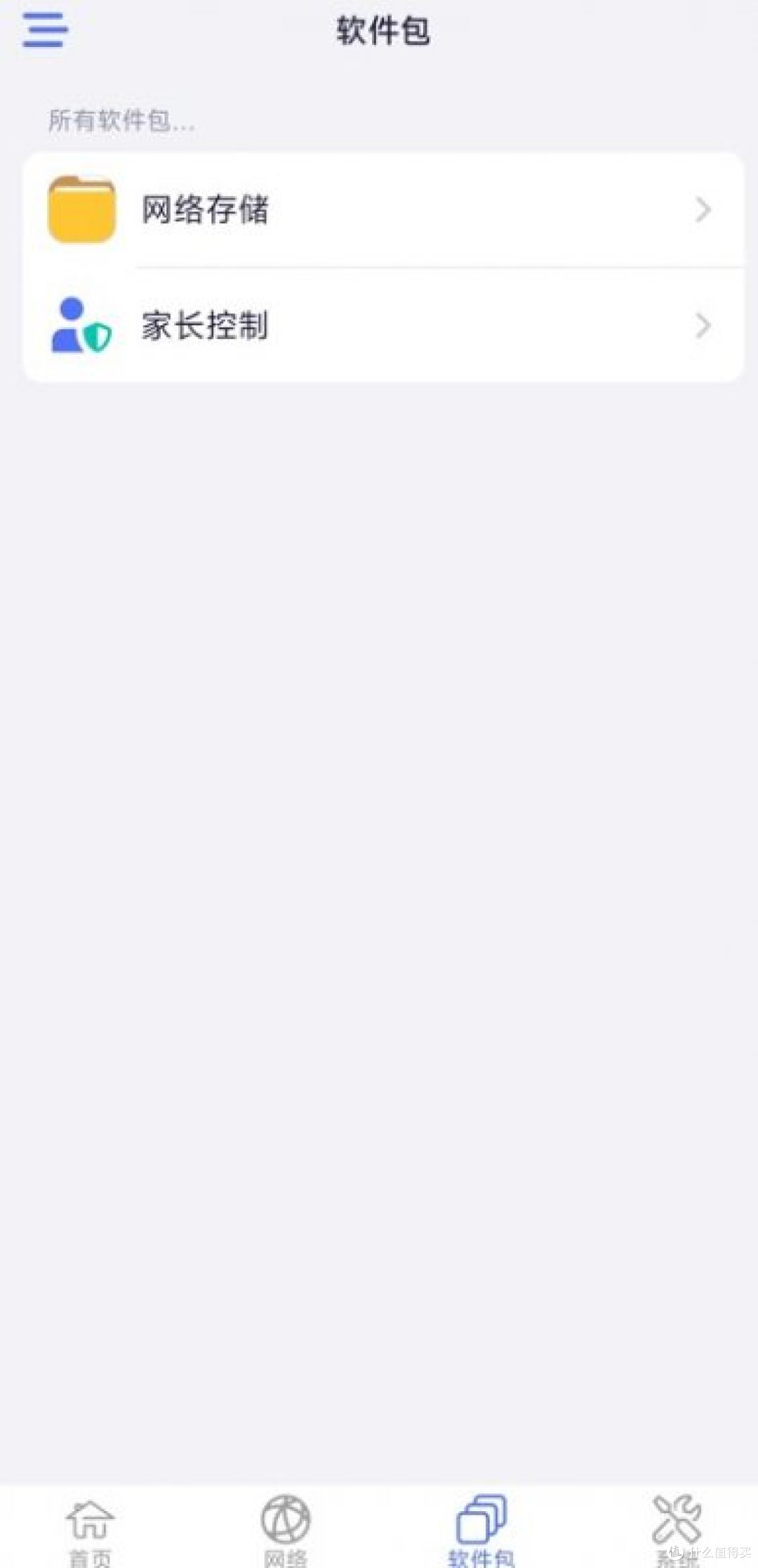

软件包页面：(可以安装更多的插件，实现更多的功能。)

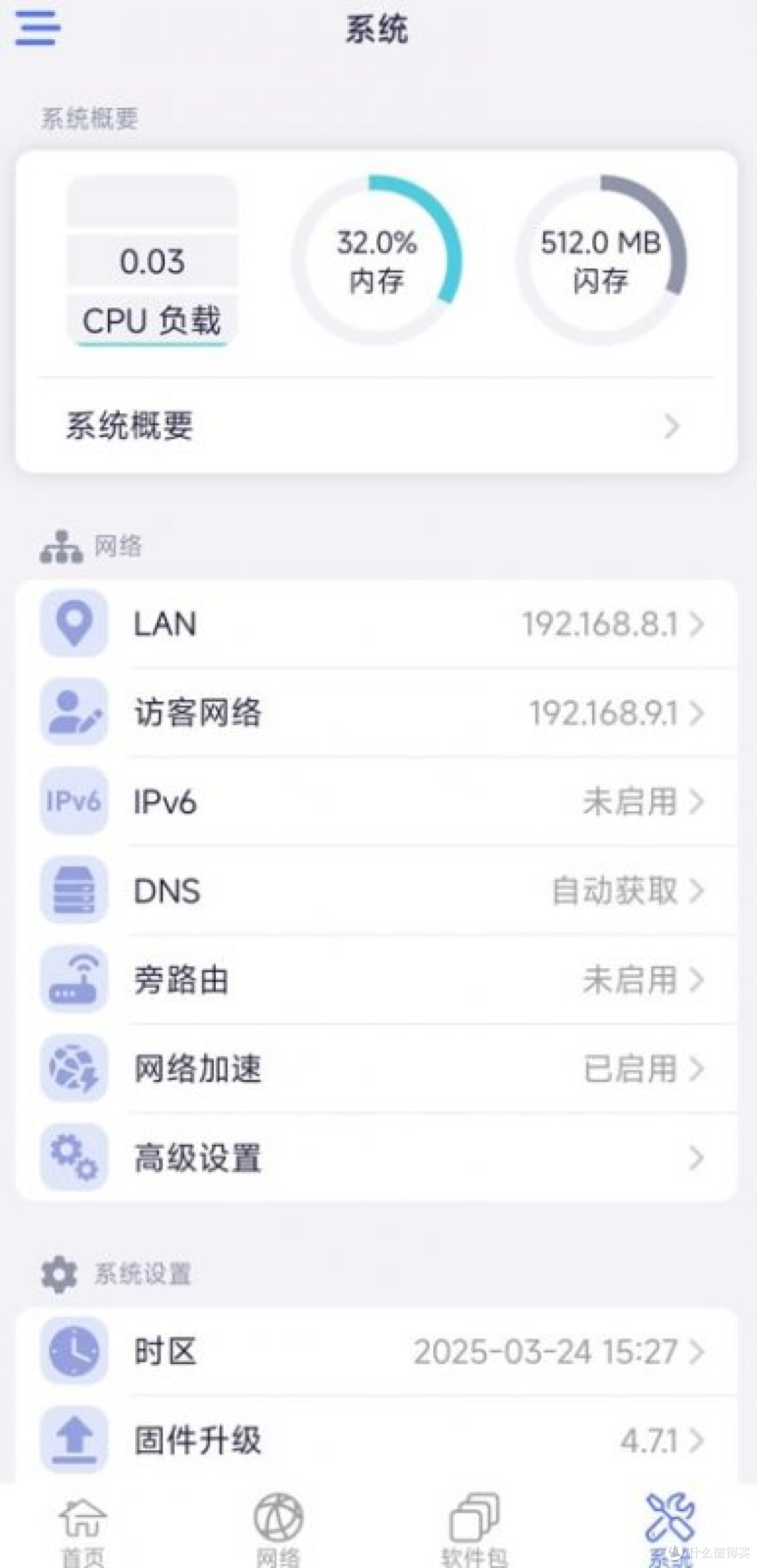

系统页：

八、总结

GL-BE3600有多种联网模式，且支持负载均衡和故障转移；拥有1G内存和512MB内存， 有利于安装运行多种插件；一个触摸屏可以直接进行简单的操作和状态查看；非常小巧的机身，还内置温控支持启停的散热风扇，不用担心过热。如果能便宜点，更好！

根据自身需求选择吧！
