蜗牛星际魔改日记

2019-08-20 18:31:04 33点赞 198收藏 22评论

创作立场声明:个人原创,未经本人允许,请勿转载。


小白第一次投稿,写的不好请轻喷。

本文预计篇幅较长,先来个目录吧

S1.序言

S2.硬件环境

S3.系统安装前处理

S4.安装HypervServer系统

S5.配置系统以支持intel I219V网卡驱动

S6.Microsoft Admin center安装步骤

S7.配置HypervServer系统以允许远程连接

S8.安装iKuai软路由

S9.安装LEDE软路由

S10.双路由主旁路设置

S11.安装UNAS系统

S12.路由器刷机



S1.序言

写这篇文章一是作为这几天折腾的笔记,二是把自己踩过的雷告诉大家,方便有类似方案的童鞋们愉快搞机。

关于为什么选择HypervServer,有以下原因:

1.windows系统方便我等小白理解操作,毕竟大部分人都在使用windows,使用习惯、逻辑思维都是微软一套的,习惯的力量是可怕的;

2.没有版权问题,免费许可,防止微软法务找上门;

3.节约资源,hypervserver安装完毕后占用内存约700M,比LTSC及winserver好太多,节约下来的资源可以多搭建一到两个虚拟机了;

4.信仰(zhuangbi),网上使用本方案的童鞋貌似不是很多,大部分教程都是VM和PVE方案,故想折腾一下学习学习;

5.数据恢复问题,hypervserver基本可以理解为winservercore的阉割版,实际运行原理还是windows,数据挂了的话,恢复教程和恢复软件也比VM和PVE多的多(这条算心理安慰?)

拓扑图:

蜗牛星际魔改日记

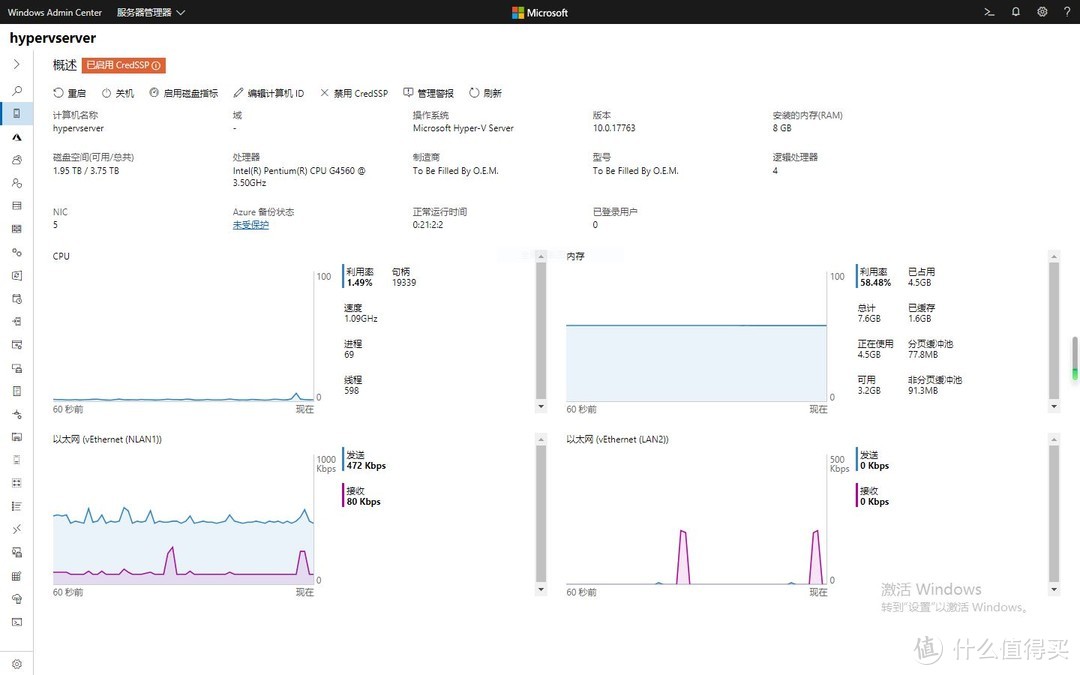

效果图:

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

S2.硬件环境

玩了多年的洋垃圾之后,今年终于有国产垃圾,啊不,是蜗牛矿渣来造福基佬们了。于是深水宝找了一圈,C单带PCI整机278包邮,矿场老板哭晕在厕所。拿回来直接拆箱,然后,,,头大,,,,,

1.内存槽只有1个,撑死上8G内存;

2.USB3.0只有1个,另一个蓝色的是假的;

3.风扇噪音要把我给淹没了;

4.主板内没有USB3.0插针,不符合我的预期

5.散热还能再缩点不?

于是,

散热扇丢掉

电源丢掉

主板丢掉

CPU丢掉,,,丢过了

内存丢掉

硬盘(大U盘)丢掉

,,,,,,,,

然后,我就剩下一个机箱了,咸鱼59包邮那种,,,

本着捡到一个鼠标垫突然想攒台电脑的精神,开始了我的魔改之路。

于是潜水找配件

最终确定如下:

基础硬件:

主板:华擎H170M-ITX/AC

双网卡,一个intel I219-V 一个realtek RTL8111H

支持raid 0,1,5,10 虽然我一个也用不上

支持vt-x和vt-d 这个很加分

Msata/minipcie二合一接口,可用来装网卡也可用来装硬盘

蜗牛星际魔改日记

CPU:奔腾G4560--深水宝散装货

内存:宇帷DDR4 2400 8G--买完发现他们厂家已经倒闭了,,,,

硬盘:闪迪Z400--已有

电源:某杂牌不知道会不会炸的300Wflex电源


蜗牛星际魔改日记

散热器:metal(厚度仅22mm,ITX主机福音)

散热扇:仓库巴拉出来的,静音就行,牌子不详

其他配件:

主板19针转双USB3.0--接USB3.0千兆网卡

蜗牛星际魔改日记

msata转sata转接板--接系统盘,有msata硬盘的需购买一个msata90°转向卡

蜗牛星际魔改日记

Newifi3D2矿渣路由器1个--主要用它的主板及散热帖

网件R6220路由器一个--主要用它的天线

1mm厚亚克力板一块--20*30cm足够了,用来粘贴到硬盘仓上侧以固定路由器

网线2m--超五类及以上

直通头4个--注意买下图这种有金属边框的,宽度和PCI开口刚刚搭配,可以直接卡进去

蜗牛星际魔改日记

水晶头10个及以上

502胶水一瓶--18ml大瓶装为宜

双面胶一卷

下单后就坐等收货,前后一周左右买齐并到货。

装机过程:

略,,,,,,,,,,,懒癌晚期,不想再拆一遍重新装了,看下图参考着自己装吧

注意事项:

1.路由器+散热贴高度比机箱高出0.5-1mm即可,散热贴有弹性,上盖板盖上之后正好贴合,用机箱当散热器

2.先把4个直通头卡进PCI之后,再把机箱带的PCI挡板剪断,根据直通头位置用钳子掰弯,上502胶水或者哥俩好胶,把直通头及PCI挡板周围全糊一遍,注意胶水别流到机箱上,防止以后拆不下来。

3.USB网卡粘到机箱前板时不要太靠近硬盘笼,防止下次拆机挡到硬盘笼拿不下来。

4.路由器下面的亚克力板除了几个螺孔位置外,其余地方能裁掉就裁掉,不然会卡到网口,还会导致系统盘塞不进电源与硬盘笼之间的空隙。

装机效果:

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

改色是看张大妈大神的帖子做的,经验证并不实用,手喷漆附着力不达标,磕碰容易掉漆,而且我用的磨砂漆,还容易沾灰,,,,

最近在看汽车改色贴膜,准备试一试,不知道有没有大神已经折腾过的,来分享一下效果,帮忙踩下雷,,,

S3.系统安装前处理

所需资料下载:

HypervServer系统镜像:https://cloud.189.cn/t/QzU7RvuYvYVz(访问码:9935)

PowerISO安装包:https://cloud.189.cn/t/7JNfQrbqmiE3(访问码:1709)

备用rufus安装包:https://cloud.189.cn/t/bIZ3iuZn2qAz(访问码:3086)

I219V网卡驱动包(已修改inf):https://cloud.189.cn/t/U3MjY3amEnem(访问码:6863)

iKuai软路由镜像(X86):https://cloud.189.cn/t/fyAjqaVJBNzu(访问码:6220)

iKuai软路由镜像(X64):https://cloud.189.cn/t/NZJVn2bMR3Ur (访问码:3926)

LEDE软路由镜像(已转格式):https://cloud.189.cn/t/fuMNjivMzqMr(访问码:3620)

UNAS3.1镜像:https://cloud.189.cn/t/vINF7nFBzM3q(访问码:4520)

UNAS4.0镜像:https://cloud.189.cn/t/ANfMZzR3yqEr (访问码:3732)

Newifi3D2刷机包:

客户端机需安装好hyperv管理工具

S4.安装HypervServer系统

准备工作:

客户端:

1.下载 Hyper-V Server 2019的ISO镜像和PowerISO软件;

2.用 PowerISO 制作Hyper-V Server 2016的启动盘;

"打开"→选择ISO镜像→"工具"→"制作可启动U盘";

蜗牛星际魔改日记

根据U盘性能,大约5分钟,弹出“成功写入”提示即可拔出U盘。

服务器下:

1.进BIOS开启VT-X和VT-d(主板支持的话),如需组RAID也在本步骤进行;

系统安装:

2.将U盘插入服务器,开机,按"启动选择"热键(F11,不同的系统可能有所不同)选择本次从U盘启动;

附各品牌主板启动键:

蜗牛星际魔改日记

3.系统从U盘启动,进入Hyper-V的安装程序;

4.选择语言、时区、输入法等信息,点击"下一步";

蜗牛星际魔改日记

5.点击"现在安装";

蜗牛星际魔改日记

6.接受许可,点击"下一步";

蜗牛星际魔改日记

7.选择"自定义";

蜗牛星际魔改日记

8.点击“新建”创建分区,建议先删除系统盘所有分区后新建分区,新建分区会新建“恢复”、“系统分区”、"MSR"、及"主分区"四个分区,请勿删除上述任何一个分区,点击“下一步”;

蜗牛星际魔改日记

9.开始安装;

蜗牛星际魔改日记

10.Hyper-V 安装完成,开始自动重启;

11.第一次启动完成后,Hyper-V开始第二次重启;

12.系统提示设置 Administrator 的密码;

蜗牛星际魔改日记

13.输入两遍密码,并按回车键确认;

蜗牛星际魔改日记

蜗牛星际魔改日记

14.进入Hyper-V系统;

蜗牛星际魔改日记

15.配置远程管理 →启用远程管理 → 配置服务器的 Ping 响应 → 返回主菜单;

16.远程桌面 → 输入“E”,并按“Enter”键回车,以启用远程桌面 →1)仅允许使用网络级别身份验证运行远程桌面的客户端(更安全);

蜗牛星际魔改日记

17.计算机名 → 设置一个“新的计算机名(主机名)”(例如本文的服务器主机如图示为“hypervserver”),并按照提示重启,重启主机后记得使用管理员账号和密码进行登陆。(此步骤是为了方便后续操作及以后的远程管理);

蜗牛星际魔改日记

S5.配置系统以支持intel I219V网卡驱动(理论上适用于任何I2XX-V网卡)

由于wintel联盟亲密无间的关系,导致V系网卡无法在winserver系统使用。

本文参考网上winserver2016驱动安装方式,实现了windowsServer Core版本及HypervServer版本I21xV网卡驱动的安装。本次示例仅以219V做示范,其他I21xV网卡原理类似。

客户端:

1.下载英特尔网卡驱动,

右键解压缩到文件夹,用记事本打开e1d65x64.inf文件

蜗牛星际魔改日记

2.下拉到219V网卡所在位置,可以看到Intel(R) Ethernet Connection I219-V对应的编号为[E1570.10.0.1], Intel(R) Ethernet Connection (2) I219-V对应的编号为[E15B8.10.0.1]

蜗牛星际魔改日记

3.在文件最上端找到[Intel.NTamd64.10.0.1]对应的列表,复制1570及15B8对应的内容

蜗牛星际魔改日记

4.粘贴到下方[Intel.NTamd64.10.0]底端空白处

蜗牛星际魔改日记

注:网上教程基本都是复制E1570相关内容,实测安装失败,找不到驱动,需要把E15B8同时复制才会生效,个人猜测是网卡版本问题。

5.保存e1d65x64.inf文件,拷贝到U盘

服务器:

1.将U盘插入HypervServer所在设备上,

2.在运行powershell,键入以下命令以关闭驱动程序签名验证:

bcdedit /set LOADOPTIONS DISABLE_INTEGRITY_CHECKS

bcdedit /set TESTSIGNING ON

bcdedit /set NOINTEGRITYCHECKS ON

输出如下:

蜗牛星际魔改日记

3.生效后重启,

4.运行powershell,键入以下命令:(X为你的U盘盘符)

pnputil.exe -i -a X:win10_64e1d65x64.inf

5.在弹出的安全警告中选择始终安装此驱动程序

蜗牛星际魔改日记

在powershell看到如下输出:

蜗牛星际魔改日记

6.在powershell键入以下内容:

Get-NetAdapter

输出如下:

蜗牛星际魔改日记

I219V网卡已经成功识别

7.此时需在powershell键入以下内容以开启驱动程序签名验证:

bcdedit /set LOADOPTIONS ENABLE_INTEGRITY_CHECKS

bcdedit /set TESTSIGNING OFF

bcdedit /set NOINTEGRITYCHECKS OFF

S6.Microsoft Admin center安装步骤

Windows Admin Center 在现代化、简化、集成和安全的远程管理体验中汇集了许多以往管理工具的特性,可供大家有更多的选择。Windows Admin Center 通过以下特性帮助IT管理员:

简单和现代管理经验:Windows Admin Center是一个轻量级的,基于浏览器的GUI平台和工具集,供IT管理员远程管理Windows服务器和Windows 10 计算机。

混合功能:Windows Admin Center可以在任何地方管理Windows Server 和 Windows 10实例,其中包括物理系统、任何管理程序上的虚拟机或在任何云中运行。使用可选的增值功能(如与Azure站点恢复的集成)连接到云以保护虚拟机,并支持Azure活动目录以使用多因素身份验证来控制访问。

集成工具集:与其在几个不同的工具和上下文之间切换,不如通过Windows Admin Center管理中心对IT资源进行全面概述,并能够深入了解详细信息。除了服务器和客户端计算机外,还允许管理故障转移群集和超聚合基础结构(HCI)部署。

可扩展设计:微软一直在与早期使用者、合作伙伴协作,在SDK的私有预览中改进扩展开发体验。这意味着用户很快就可以将Windows Admin Center的功能扩展到第三方解决方案。例如:用户将开始看到第三方硬件供应商使用Windows Admin Center 提供自己的硬件管理。

1.下载源文件

地址:

2.安装后桌面会新建一个WAC快捷方式,双击,选择许可证即可进入控制台

蜗牛星际魔改日记

3.点击"添加"→"服务器"→输入服务器名称→"添加"

蜗牛星际魔改日记

4.勾选添加的服务器→“管理身份”→"使用另一个账户进行此连接"→输入服务器登录账号密码→继续

蜗牛星际魔改日记

5.点击"连接"即可进入

蜗牛星际魔改日记

蜗牛星际魔改日记

S7.配置HypervServer系统以允许远程连接

由于在工作组环境内无法直接使用hyperv管理器连接服务器进行管理,需对服务器及客户端机进行相应设置。

本文适用于工作组环境下远程连接HypervServer服务器(2012-2019),同时适用于winserver2012-2019(需下载安装sconfig)。

服务器:

1.管理员登录;

蜗牛星际魔改日记

2.在cmd窗口输入powershell,进入 PowerShell,执行以下命令:

# 切换所有网络连接到专用(Private)网络...

Set-NetConnectionProfile-InterfaceAlias "*" -NetworkCategory Private

# 启用 PowerShell 远程管理...

Enable-PSRemoting-Force

# 允许使用 CredSSP/WinRM 身份认证协议的远程连接...

Enable-WSManCredSSP-Role Server -Force

# 启用预置的“文件和打印机共享”防火墙规则,以允许SAMBA共享服务,方便管理服务器文件...

Set-NetFirewallRule -DisplayGroup "文件和打印机共享" -Enabled True

Set-NetFirewallRule -DisplayGroup "SMBDirect 上的文件和打印机共享" -Enabled True

# 执行完可通过在 PowerShell 窗口执行 exit 命令以返回 CMD 窗口

输出如下:

蜗牛星际魔改日记

客户端:
1.以管理员身份运行“PowerShell”,执行以下命令:

# 切换所有网络连接到专用(Private)网络...

Set-NetConnectionProfile -InterfaceAlias "*" -NetworkCategory Private

# 启用 PowerShell 远程管理...

Enable-PSRemoting -Force

# 将服务器加入受信任主机列表中...

Set-Item WSMan:localhostClientTrustedHosts -Value "你的服务器计算机名(例:本机的hypervserver)" -Force

# 允许向服务器发送(分配) CredSSP/WinRM 身份认证凭据用于发起远程管理连接...

Enable-WSManCredSSP -Role Client -DelegateComputer "你的服务器计算机名(例:本机的hypervserver)" -Force

注意:计算机名前后的半角双引号建议保留,防止主机名特殊字符无法识别。

输出结果如下:

蜗牛星际魔改日记

2.打开"C:WindowsSystem32driversetchosts",在最后添加IP地址和主机名到信任列表

如本机添加如下内容:192.168.4.2 hypervserver(IP与主机名之间至少有一个半角空格)

蜗牛星际魔改日记

3.win+R打开“运行”窗口,输入“gpedit.msc”

打开“本地组策略编辑器” →“本地计算机策略” →“管理模板” → “系统” → “凭据分配”

找到“允许分配新的凭据” → 右键“编辑” → 已启用,显示...填入wsman/你的服务器计算机名→ 应用并确定
找到“允许分配新的凭据用于仅 NTLM 服务器身份验证” → 右键“编辑” → 已启用,显示...填入wsman/你的服务器计算机名 → 应用并确定

蜗牛星际魔改日记

4.此时打开hyper-v管理器,“操作”→“连接到服务器”,在弹出窗口地址栏输入服务器计算机名,勾选“作为另一个用户连接”,选择用户名"计算机名用户名"(例:hypervserveradministrator)及密码。

蜗牛星际魔改日记

蜗牛星际魔改日记

蜗牛星际魔改日记

5.为方便管理服务器磁盘内的内容,可在客户端机“此电脑”地址栏内输入“计算机名盘符$”(例:hypervserverC$),在弹出的登录界面输入服务器的用户名及密码即可访问。

蜗牛星际魔改日记

蜗牛星际魔改日记

6.Hyper-V Server 是免费授权的,不存在激活问题,但微软取消了虚拟机内两windows许可的特权,而 Windows Server 需要你购买序列号激活。


未完待续,,,,,
