第十代桌面级酷睿发布已经有一段时间了，描边怪我也拆了不少 Z490 了，但是它们的售价都在4000以下，今天就来拆点贵的，它就是来自败家国度的 ROG MAXIMUS XII EXTREME，M12E！看看8000元加持的主板会有多疯狂。

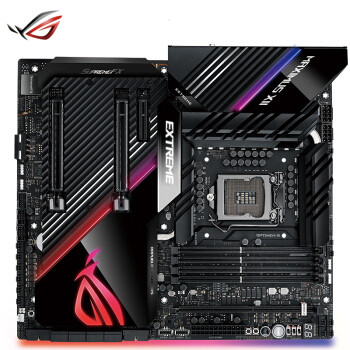

玩家国度（ROG）ROGMAXIMUSXIIEXTREME主板M12E支持CPU10900K/10700K（IntelZ490/LGA1200）8999元京东去购买

开箱展示

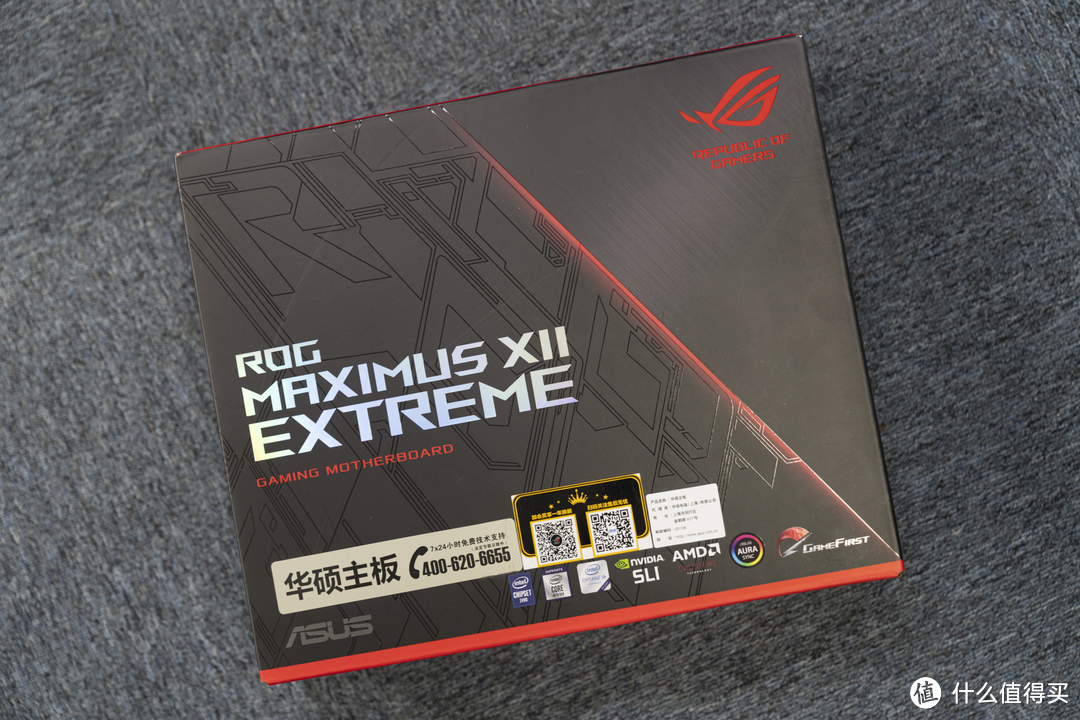

▲首先是外包装，上手整个包装都重重的，有一种这8000块论斤卖的错觉。外包装还是以往的 ROG 风，占据了 60% 以上的线条设计让整个包装都充满了浓浓的科技感，嗯~~~有那味了。

▲翻开上盖，当你凝望那只眼睛时，那只眼睛也在凝望你。

▲移除塑料盖就能看见8000块的主板就躺在下面。

▲拿起来那是相当重，一只手拿起甚至感觉有点费劲。

供电解析

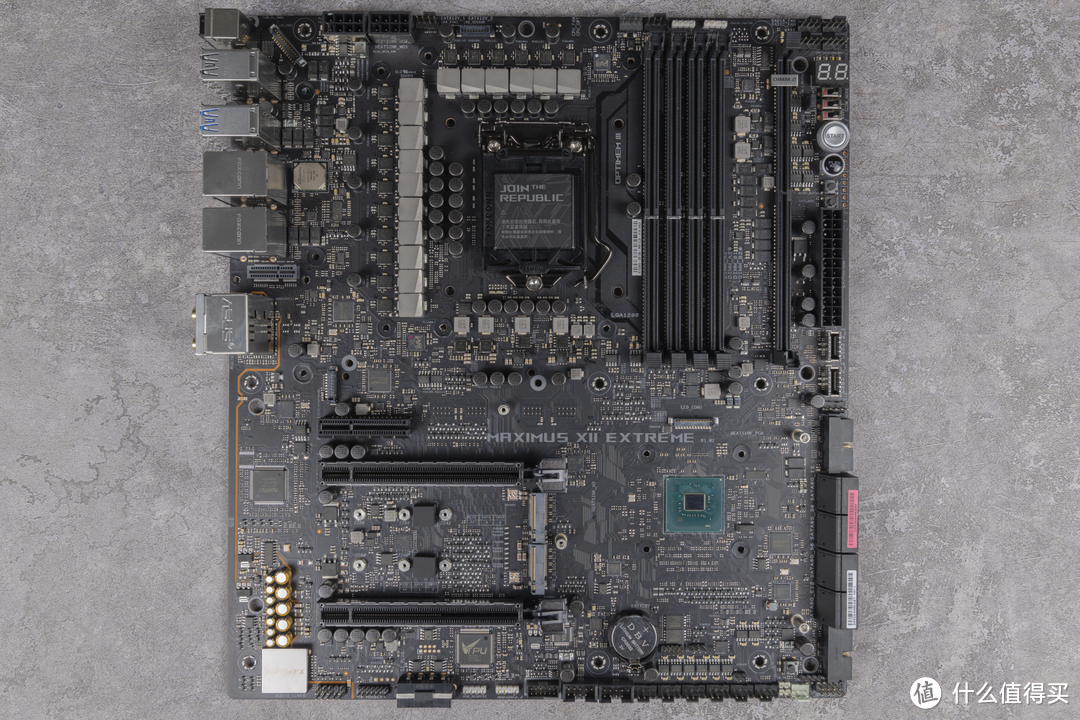

▲由于张大妈上的开箱文已经不少了，我们这里就不再赘述，直接动手拆了它，顺便附一张裸照。

▲国际惯例，小白数电感，16相，当然不会这么简单就分析完，继续往下看吧。

▲首先是主 PWM，用于控制核心供电，来自 ASUS（华硕）/infineon（英飞凌）的 ASP1405I，英飞凌 IR35201 的华硕定制款，虽然说华硕一直没有承认过。

根据英飞凌百 K 甚至千 K 的起定量来看，估计华硕还有一大把库存没清完吧。。。

微星、技嘉、华擎：就你还在用英飞凌啦~~~

华硕：嗯？你们有问题，小老弟。（ISL 这么贵，我还是老老实实清库存吧）

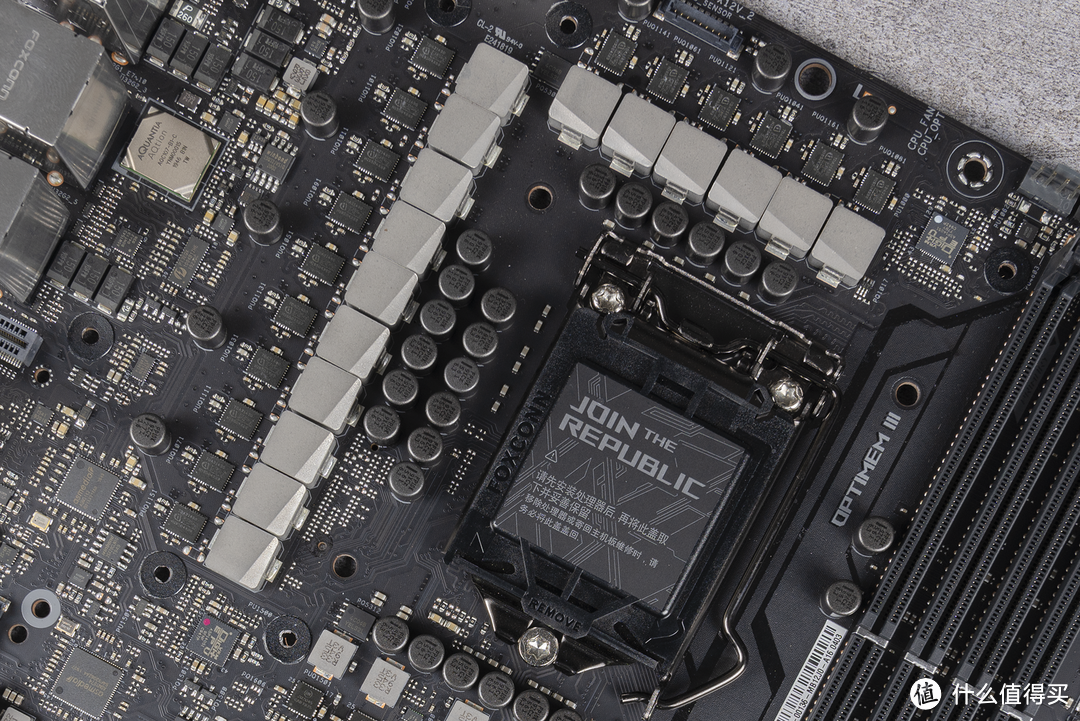

▲这款主板没有核显输出接口，自然也是没有预留核显供电，所以刚刚数的16相供电全部都是核心供电，MOS 采用了 infineon 的 TDA21490，这是一款 SPS MOS，就是华擎和微星一直叫的 Dr.MOS，单相为 90A，一共16相，一共 1440A，热效率和转换率也是相当优秀，当然上面还有更强，价格更恐怖的 ISL。。。

▲在 CPU 附近还有一颗 ASP1405I，用于控制 VCCIO 和 VCCSA。

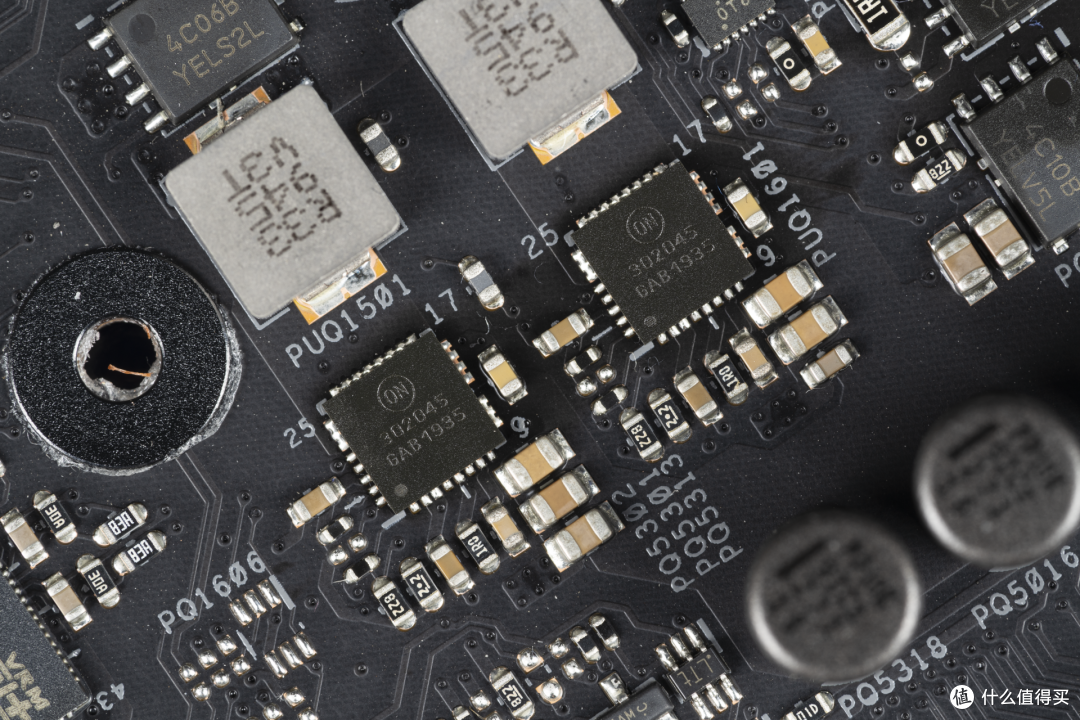

▲先来看 VCCSA 部分，MOS 为来自 ON Semiconductor（安森美) 的 NCP302045，单相为 45A，一共两相，共计 90A。

▲VCCIO 采用了两相上下桥的设计，上下桥均使用的是 ON Semiconductor 的 NTMFS4C10N，单相 46A，共计 92A。

▲内存附近有一颗来自 ASUS/infineon 的 ASP1103，用于控制内存供电。

▲内存供电采用了两相上下桥的设计，但是根据丝印查询不到任何相关信息，同时我也咨询了业内相关人士 gaojie，猜测为是华硕定制款，根据华硕和英飞凌的合作程度，估计又是出自英飞凌之手。如果有知道这四颗 IC 具体信息的同学欢迎在评论区告诉我。

▲供电就分析完了，简单总结一下。

ASP1405I 控制 Core 供电，MOS 型号为 TDA21490 90A，16相并联，共计 1440A。

ASP1405I 控制 VCCSA、VCCIO 供电，VCCSA MOS 型号为 NCP302045 45A，两相直出，共计 90A。VCCIO 为上下桥设计，MOS 上下桥型号均为 NTMFS4C10N 46A，两相直出，共计 92A。

ASP1103 控制 RAM 供电，MOS 型号为定制款，上下桥设计，两相直出，参数未知。

周边设备

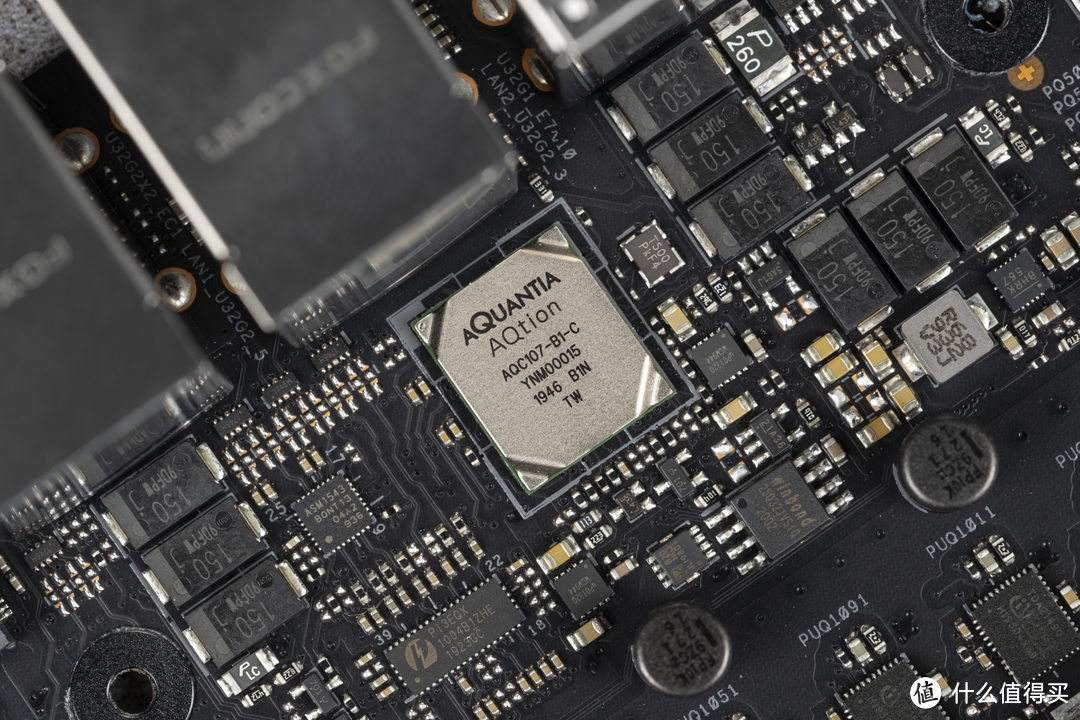

▲来自 AQUANTIA（泰安吉）/Marvell（美满）的 AQC107，是一颗万兆网卡控制器。

▲来自 ASMedia（祥硕）的 ASM1543，这是一个 USB 切换器，以便实现后置的 USB Type-C 口正反盲插。

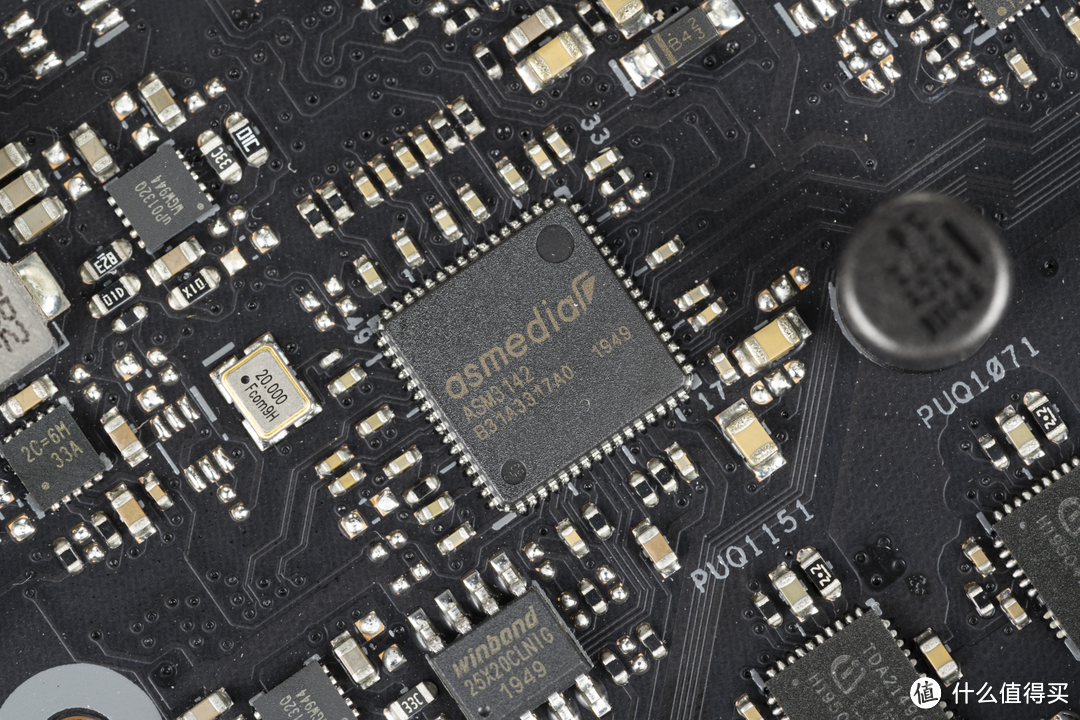

▲来自 ASMedia 的 ASM3142，这是一颗 USB 3.2 Gen2 10G 的控制器，用于拓展后置 USB 3.2 Gen2 接口。

▲来自 ASMedia 的 ASM1074，这是一颗 USB 3.2 Gen1 5G 的 HUB，可以提供四个 USB 3.2 Gen1 接口，这颗是用来拓展主板 IO 处的 USB。

▲来自 Intel （英特尔）的 S0103L21，真实型号为 I225V，是一颗 2.5G MAC PHY 二合一的网卡控制器。

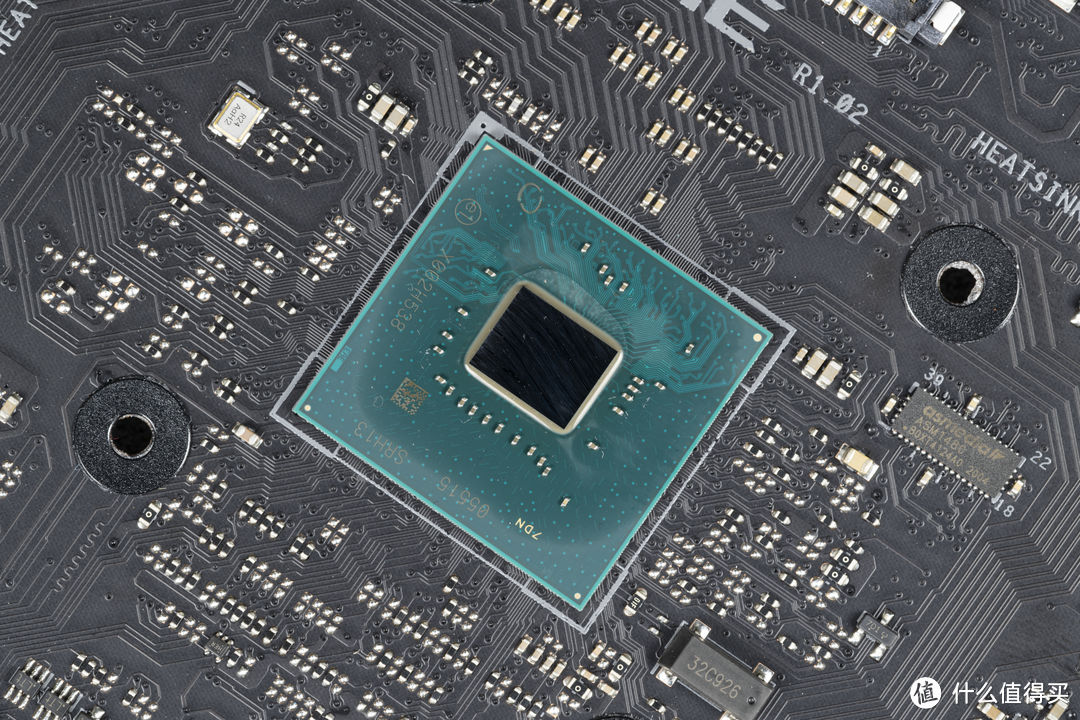

▲平淡无奇的 Z490 芯片组，规格几乎和 Z390 完全一致，14nm 牙膏制程，一共提供了 24 条 PCIE Line，用于接驳网卡、声卡、USB 等周边设备。

▲两颗来自 ASMedia 的 ASM1543，前面介绍过的 USB 切换器，以便实现两个前置的 USB Type-C 口正反盲插。

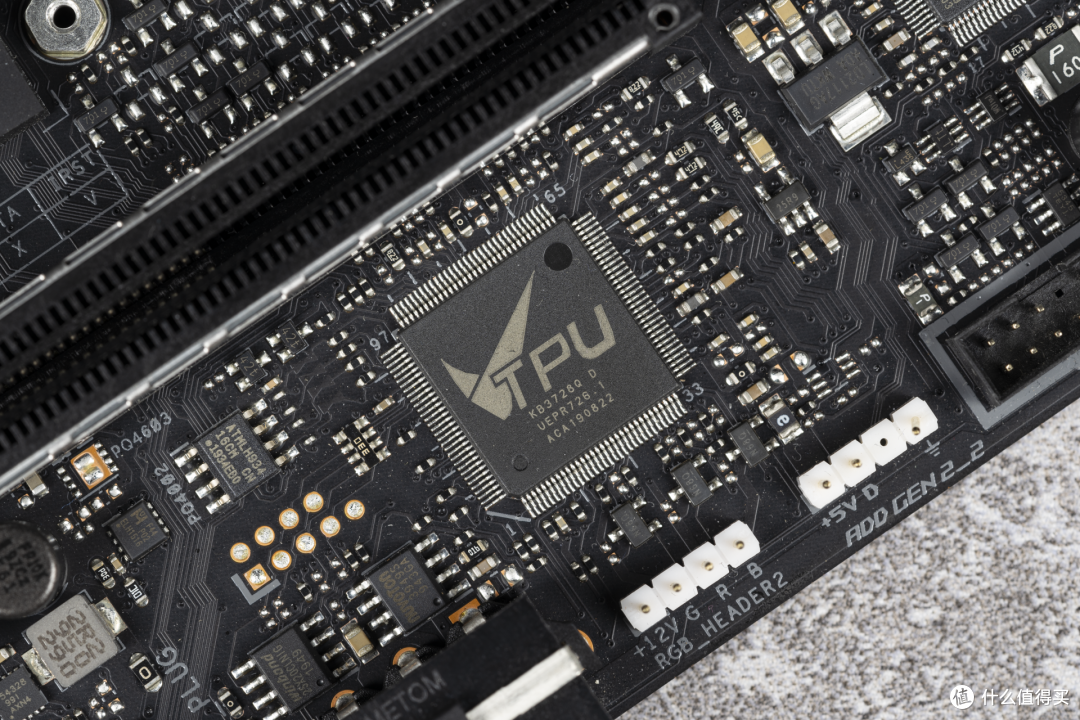

▲来自 ASUS 的 KB3728Q，华硕自研的 TPU 芯片，用于实现 BIOS 内的自动超频和 CPU 的体质自检等功能。

▲来自 NUVOTON（新唐）的 NCT6798D，这颗是 Super IO 芯片，主要用于监控主板上各个硬件的温度、转速、电压等。

▲来自 AUSA/Realtek（瑞昱）的 SupremeFX S1220，一颗声卡，是 ALC1220 的定制款，对。。。又是定制款。。。

▲在声卡附近还有一颗 ES9023P，来自 ESS（亿世），这是一颗独立音频解码器，玩 HIFI 的同学可能会比较熟悉，可以提升音频质量。

▲来自 ASMedia 的 ASM1074，用于前置 USB3.2 Gen1 5G 接口的拓展。

▲来自 ASMedia 的 ASM1061，这是一颗 SATA 控制器，可以通过 PCIe 通道额外提供两个 SATA 6G 接口。

▲Flash Back 芯片，用于在电脑无法点亮的情况下升级或者降级 BIOS。

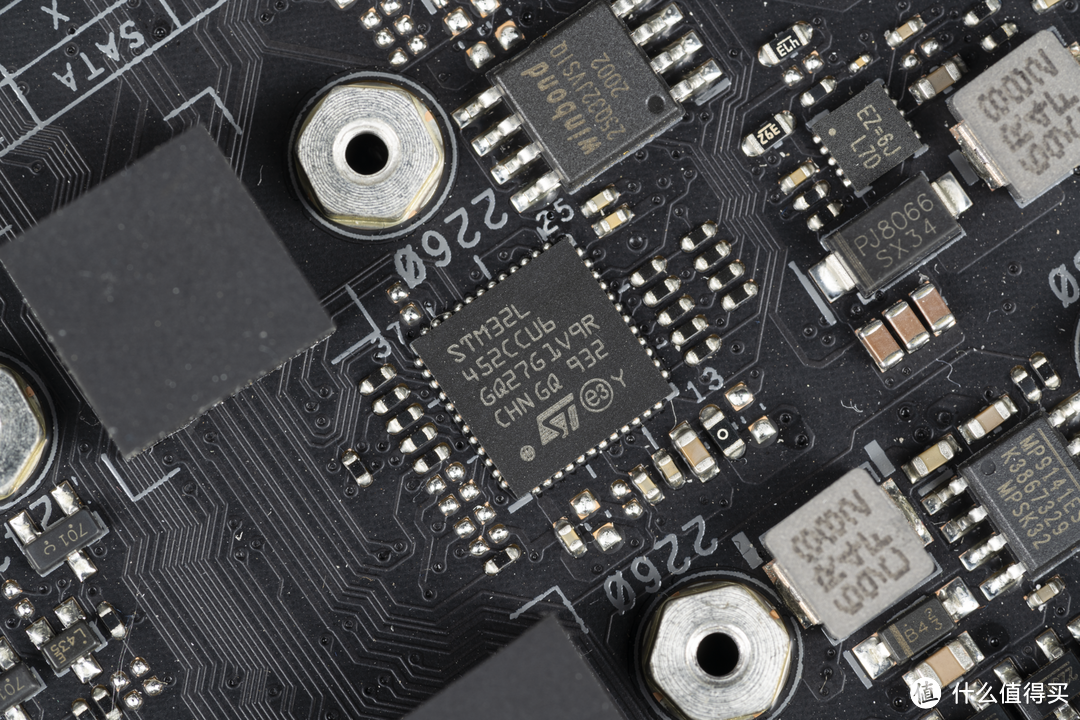

▲来自 STMicroelectronics（意法半导体）的 STM32L452CC，这是一颗低功耗的 ARM 单片机，基于高性能 ARM Cortex M4 32位 RISC 内核，用于控制主板上的 OLED 显示屏。

▲Pro Clock II 芯片，一颗外部时钟发生器，提供更稳定的外频和更大的外频调整空间。

▲AURA 芯片，主板的 RGB 控制器。

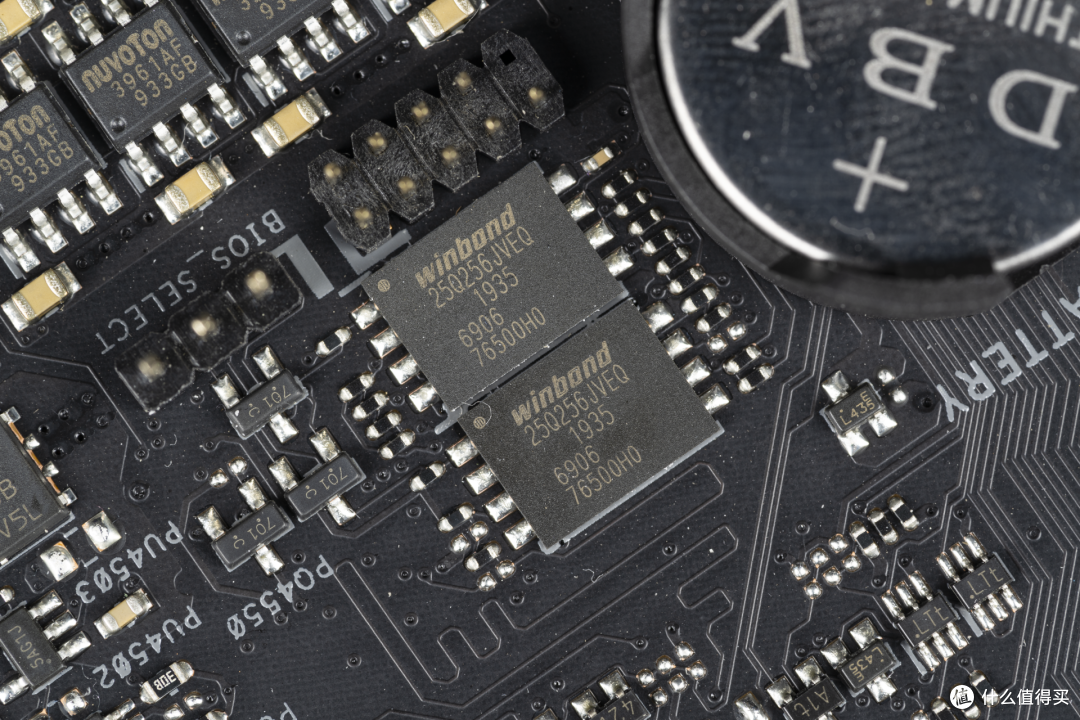

▲来自 Winbond（华邦）的 25Q256JVEQ，这两颗是 BIOS ROM，用于存储 UEFI、GBE、ME 模块，主板开机的重要芯片，单颗大小为 256Mb（32MB），两颗 BIOS 互相备份，主 BIOS 无法工作时，副 BIOS 会自动开始工作，同时还可以通过主板上的跳线选择启动的 BIOS。

▲来自 ASMedia 的 ASM3242，这是一颗 USB 3.2 Gen2x2 的主控，可以提供一个 USB 3.2 Gen2x2 20G 的 Type-C 接口。

▲主板 PCIe 槽附件有很多长方形的芯片，大致分为两种，我们凑近一点看看。

▲P13EQX16000ZHE 是一颗 PCIe 4.0 的信号放大器，可以对信号做增强，这块主板一共用了四颗这样的放大器。

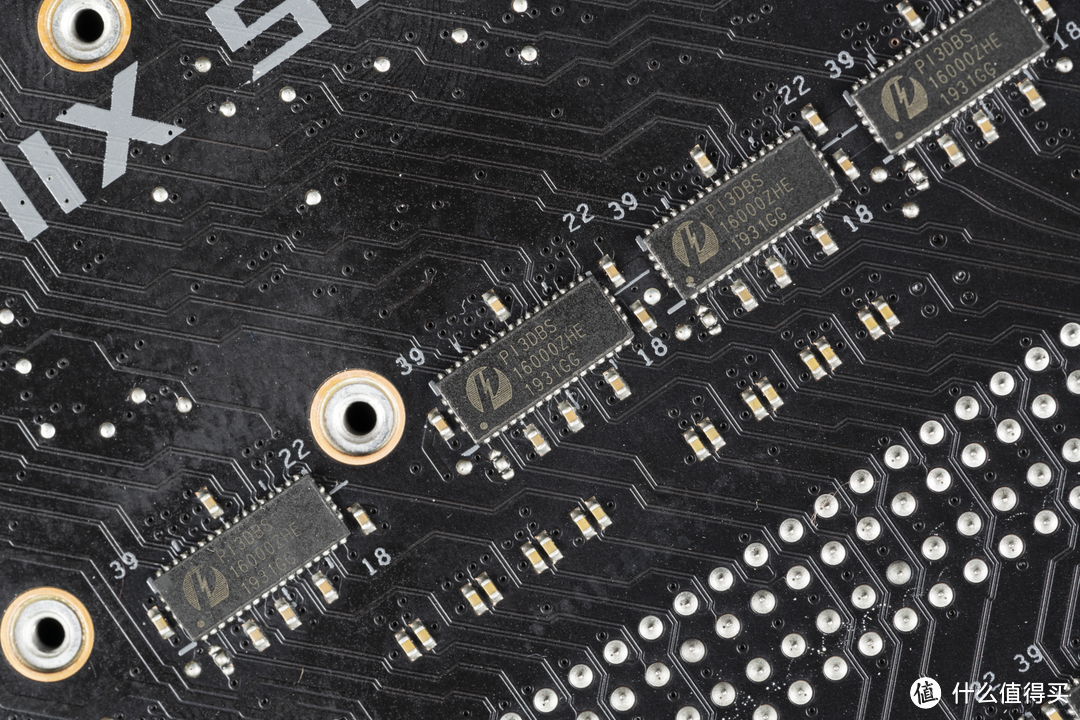

▲PI3DBS16000ZHE 是一颗 PCIe 4.0 的切换器，用于通道分割，这块主板一共用了八颗这样的切换器。

剩余零件

▲拆下来的 MOS 散热块，主板大部分的重量都来自它，两部分之间用热管相连，电感和 MOS 均有散热硅垫覆盖。除了散热 MOS，这个散热块还兼职为万兆网卡散热的工作。

▲拆下来的 WIFI 卡，用金属罩做了屏蔽，其型号为 AX201，来自 Intel，是 AX200 CNVIO2 的版本，无法在不支持 CNVIO2 的主板上使用。

▲移除“败家之眼”的玻璃盖板后就能看见这块 RGB 灯板了，上面一共有19颗灯珠。

▲再把灯板移除，就能看见 VCCIO、VCCSA、PCH 的散热块了，两部分用热管相连。

▲重点发热部分都有导热硅垫。

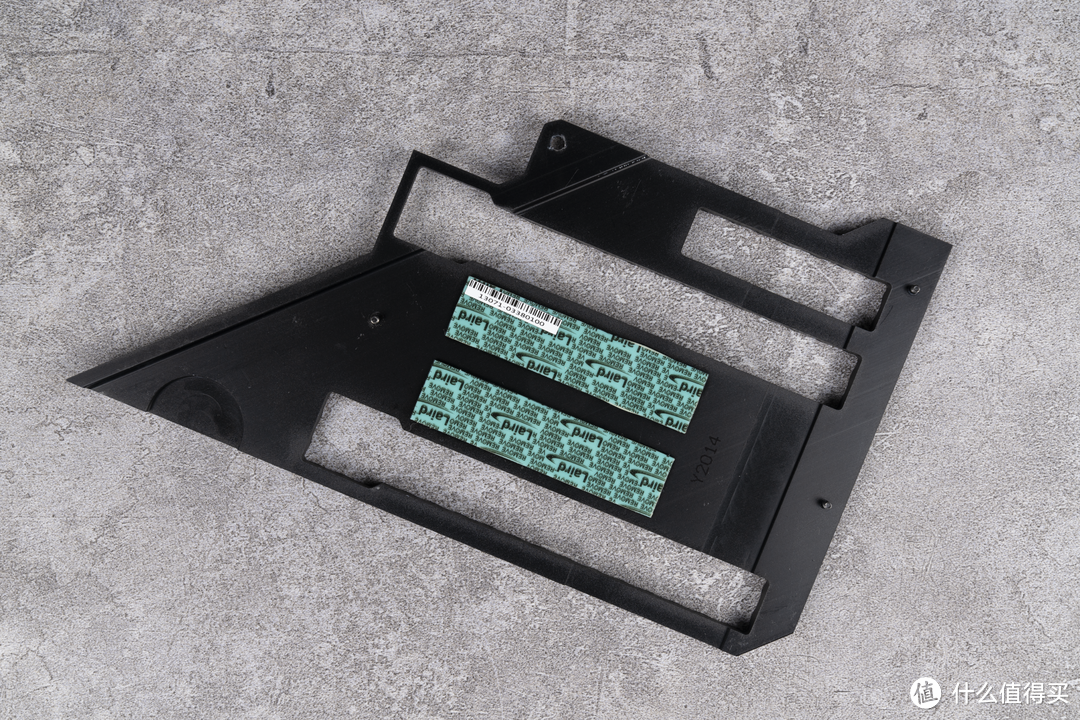

▲PCIe 装甲同时兼顾 M.2 硬盘的散热，背面均有导热贴。

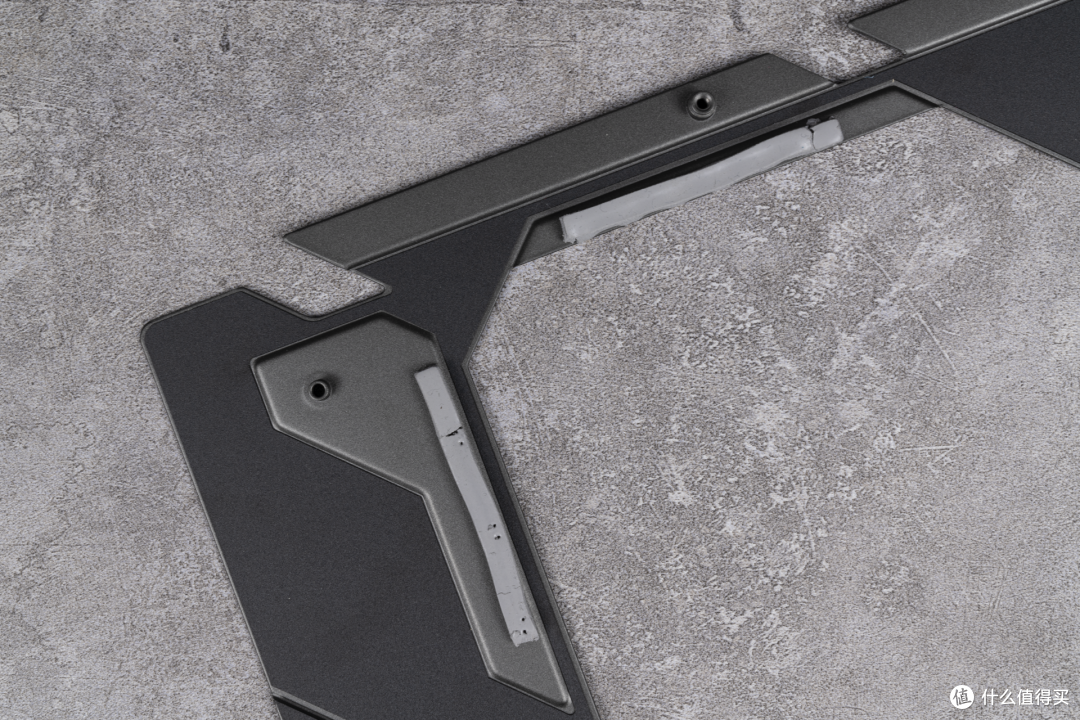

▲巨大的金属背板，主板右侧的 RGB 灯板集成在背板上，用排线连接在主板上。

▲这块背板同时还兼职 MOS 背部 PCB 的散热工作。

主要包装附件

▲主板包装内的小风扇，用于给 MOS 散热块进行散热，来自 Sunon（建准）。

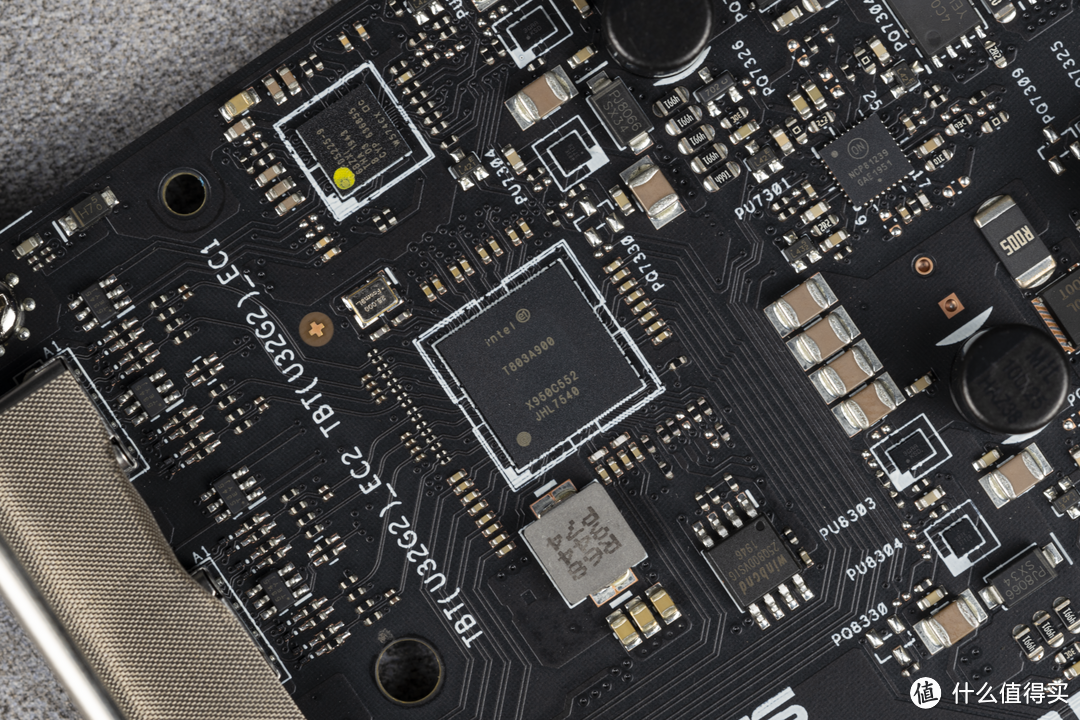

▲专用拓展雷电卡，它的核心来自 Intel 的 JHL7540，可以同时提供两个 40G 的雷电3 Type-C 接口，并且兼容 USB 3.2 Gen2 10G。

▲DIMM.2 NVMe 拓展卡，可以拓展两个支持 PCIe 4.0 的 NVMe 硬盘，等到11代处理器上市即可享受 PCIe 4.0 带来的高速体验，两侧的散热块都贴有导热硅垫。

总结

还有啥好总结的，信仰无价，牛批就完事了，买它！

还是好好总结吧，这款主板定位旗舰，明显冲着 10900K 这颗大火炉去的，极致豪华的用料，大量的信仰灯，是万元预算的不二之选。

纯血 ROG 各个术业有专攻，Apex 用来超频，Impact 是 ITX 高端小板，Gene 是 MATX *级板，Formula 为高端玩家准备，Hero 是纯血 ROG 里那唯一幸存的性价比系列，而本文中的 Extreme 则是豪华的象征，无论你干什么，Maximus 系列总能让你找到合适的，总而言之就是，如果你不差钱，喜欢灯，那么 M12E 就是你最好的选择。

在文章的最后来看看 AURA 的豪华信仰灯效吧。
