拆解报告:UGREEN绿联小金刚20W PD快充充电器

2021-05-14 16:54:23 2点赞 9收藏 8评论

最近充电头网拿到了UGREEN绿联一款小金刚20W PD快充充电器,其配备可折叠插脚,整体看上去十分光滑简洁。另外充电器支持PD、PPS等快充,兼容性不错,可满足iPhone 12系列手机快充需求。下面就对这款充电器进行拆解,一起来看看设计做工。

一、绿联小金刚20W充电器外观

拆解报告:UGREEN绿联小金刚20W PD快充充电器

包装盒正面印有UGREEN绿联品牌、充电器外观图、名称以及三大卖点标识,字体采用绿色配色,与品牌相呼应。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

背面印有充电器参数和绿联科技有限公司的基本信息。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

包装内含充电器和使用说明书,充电器外套防尘塑料袋。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

充电器采用PC阻燃材质白色外壳,腰身以及顶部外壳烤漆烤漆工艺处理,整体设计非常简洁光滑。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

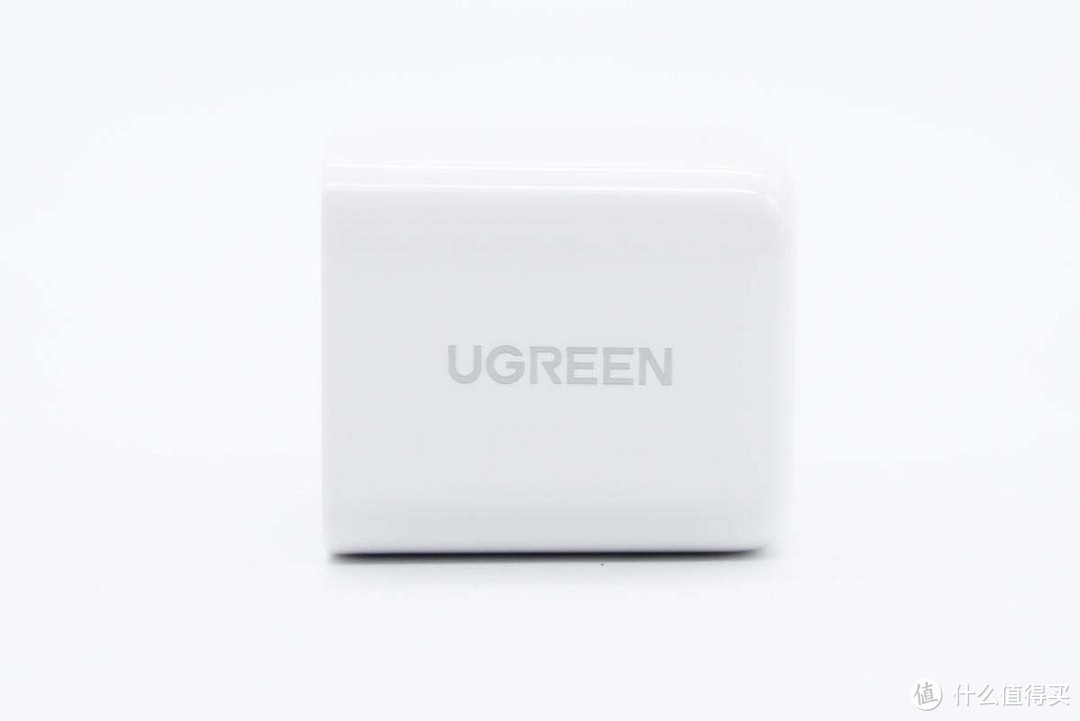

腰身一面印有UGREEN品牌。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输入端外壳上印有充电器参数

型号:CD249

输入:100-240V~50/60HZ 0.5A

输出:5V3A、9V2.22A、12V1.67A

制造商:东莞市奥强电子有限公司

监制商:深圳市绿联科技有限公司

产品已经通过了3C认证。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

此外输入端采用切面设计,可以更好贴合插座或者墙壁;配备可折叠国标插脚,外出携带方便。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

顶部边缘光滑圆润,USB-C口靠侧边设计,白色胶芯。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

使用游标卡尺实测充电器机身高度为34.47mm。

宽度为30.16mm。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

厚度为30.19mm。

和苹果20W充电器直观对比,体积优势明显。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

拿在手上的直观感受。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

净重约为38g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、PE2.0、PD3.0、PPS快充协议。

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

二、绿联小金刚20W充电器拆解

拆解报告:UGREEN绿联小金刚20W PD快充充电器

将输入端外壳拆开,插脚通过塑料板和螺丝封装固定,并通过金属片接触通电。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

充电器采用三块PCB板组合焊接设计,连接小板设在中间,整体形成一个“工”字结构,整体平衡性会更好。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

连接小板右侧设有保险丝、NTC浪涌抑制电阻以及共模电感,同时元器件打胶加固。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

贴片保险丝特写,额定电流2A。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

NTC浪涌抑制电阻用于抑制上电浪涌电流。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

共模电感特写,用于滤除EMI干扰。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输入端小板背面设有整流桥和主控芯片。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

连接小板另一侧设有两颗高压滤波电解电容以及工字电感,电容顶部有绝缘套管,与次级小板绝缘。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

WRABS20MF整流桥特写。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

工字电感特写。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

两颗电解电容均为CapXon丰宾品牌,规格都是400V 12μF。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

充电器主控芯片采用昂宝OB2632。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

昂宝OB2632资料信息。

昂宝OB2632详细资料。充电头网了解到,采用昂宝OB2632的产品还有Grandstar 2A1C 61W快充充电器、数十款电源产品采用。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输出端小板对应变压器处镂空处理,以减小充电器体积。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

变压器采用蓝黑绝缘胶带包裹,侧面贴有信息标签。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输出端小板背面设有次级同步整流芯片和协议IC,变压器次级输出线焊点打胶加固。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

将输出小板拆下,小板上元器件与初级元器件交错布置,提高空间利用率。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

正面设有输出滤波固态电容和VBUS开关管,电容外套绝缘管。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

另外将连接小板也拆下,一面设有光耦。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

另一面设有贴片Y电容。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

CT 1018光耦,用于初级次级通信,反馈输出电压。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

充电头网了解到,特锐祥贴片Y电容除了被OPPO 65W超级闪充氮化镓充电器、努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于第一卫、性能获得客户一致认可。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

次级同步整流芯片采用昂宝OB2004Z,其内置NMOS,支持3-12V输出,集成度高。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

昂宝OB2004Ax 规格资料。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输出滤波固态电容来自中国台湾钰邦,规格为16V 6470μF。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

协议IC采用昂宝OB2613,用于支持PD协议和输出电压反馈调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器, 已于2018年11月获得USB-IF的PD3.0+PPS认证,并于2018年12月通过高通QC4+的测试认证。

昂宝OB2613符合USB PD3.0 V1.1规范,支持PPS模式,支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计,极具成本优势。

其提供宽范围的VDD工作电压区间,使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电,同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势,目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

充电头网了解到,采用昂宝OB2613协议芯片的产品还有绿联20W PD快充充电器、罗马仕65W PD氮化镓充电器、联想YOGA 65W USB PD快充充电器、其芯片已获得数十款电源配件产品采用。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

输出VBUS开关管特写,丝印B3006。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

USB-C母座特写,过孔焊接。

拆解报告:UGREEN绿联小金刚20W PD快充充电器

全部拆解完毕。

充电头网拆解总结

绿联小金刚20W PD快充充电器机身亮面设计,整体小巧而光滑,上手体验该好。输入端切面设计,可以更好的贴合插座或墙壁,使用更稳定,配备可折叠插脚外出携带更方便。充电器支持QC、PE2.0、PD、PPS快充协议,具备PPS电压档位,整体兼容性好,满足各大品牌手机快充需求。

充电头网通过拆解了解到,充电器内部也是采用热门的三块PCB板组合焊接设计,不过是“工”字结构,相对来说会更加稳定些。此外输出端小板对应变压器处镂空处理,可以减小充电器体积。充电器采用昂宝OB2632+OB2004Z+OB2613全套快充解决方案,集成度高,在性能、体积、成本上很有优势,让产品更具竞争力。
