北欧风配色，金属质感，NOKIA诺基亚E3511真无线降噪耳机拆解报告

通讯业巨头诺基亚近两年在电子消费市场开展了重新的布局，手机市场不但持续更新功能机产品，还开始推出智能手机。随着TWS耳机市场的发展，诺基亚也持续不断的推出新的产品，产品设计也非常的有自己的品牌特色。

NOKIA诺基亚E3511是其旗下的一款TWS降噪耳机产品，外观上充电盒采用了金属外壳，通过激光镭雕工艺处理，搭配北欧风配色，打造了非常出众的金属质感。耳机采用了柄状的入耳式设计，外观独特体积小巧。搭载蓝牙5,2芯片，支持ANC主动降噪、通透模式，支持自动切换通话EQ提供更清晰的通话效果，拥有25小时的整体续航。

我爱音频网此前还拆解过诺基亚旗下的NOKIA诺基亚 P3600圈铁蓝牙耳机、诺基亚E3101真无线耳机，下面再来看看这款产品的外观设计及内部结构配置吧~

一、诺基亚E3511真无线耳机开箱

包装盒延续了简约的北欧风格设计，正面大面积展示了产品的整体外观，以及NOKIA品牌LOGO，产品名称：诺基亚E3511真无线耳机，以及ANC主动降噪标识。

包装盒一侧图文展示由25h续航、蓝牙5.2、触控操作、IP44防尘防水、ANC/通透模式。

另外一侧详细介绍了产品的特点，高质感金属材质、一键主动降噪，沉浸式享受音乐。

包装盒背面展示有产品的模特佩戴场景图，以及“Listen to every detail”倾听每一个细节的slogan。

包装盒内充电盒和耳机独立放置在海绵内，配件包括充电线、耳塞、产品说明书和保修卡。

附赠的两副不同尺寸硅胶耳塞，配色与耳机保持一致。

USB-A to Type-C充电线。

诺基亚E3511真无线降噪耳机充电盒采用了横向的圆角方形设计，金属材质，通过抛光、喷砂、阳极上色、镭雕等多种工艺处理，拥有很强的质感。光感柔和，触感上稍涩，不易沾染指纹，不易出现划痕。

Type-C接口位于充电盒正面，设置有一颗指示灯。开盖处设置有凸起结构，便于开启。

充电盒背面丝印有组装于Richgo，中国制造。

打开充电盒，耳机放置状态展示。

充电盒上耳机中间位置设置有一颗一键重置按钮。

诺基亚E3511真无线降噪耳机整体外观一览。

诺基亚E3511耳机采用了柄状的入耳式设计，耳机柄为圆柱形，背面设计有NOKIA品牌LOGO，以及一颗麦克风开孔。底部尾塞采用了与充电盒外壳相同的金属材质。

耳机柄侧边是触控区域，采用了触摸控制方案，设置有凹槽，便于盲操作。

耳机柄内侧印有L/R左右标识。

为耳机充电的金属触点特写。

耳机泄压孔特写，保证腔体内空气流通。

耳机调音孔特写，使音腔内空气流通，提升声学性能。

耳机出音嘴特写，采用了金属罩防护。

经我爱音频网实测，诺基亚E3511真无线降噪耳机整体重量约为51.0g。

单只耳机重量约为4.2g，非常轻盈。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对诺基亚E3511真无线降噪耳机进行有线充电测试，输入功率约为1.43W。

二、诺基亚E3511真无线耳机拆解

从开箱我们详细了解了这款产品独具特色的外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

充电盒外壳采用了卡扣固定，轻松撬开外壳。

座舱底部结构一览，主板通过螺丝固定。

卸掉螺丝，取掉主板。

座舱底部结构一览，设置有多颗磁铁用于吸附充电盒盖和耳机。

充电盒内主要组件一览，包括主板和电池单元。

主板一侧电路一览。

主板另外一侧电路一览。

锂离子电池组型号：CEL751437，额定电压：3.8V，充电限制电压：4.35V，额定容量：350mAh/1.33Wh，来自东莞市金赛尔电池科技有限公司。

电芯上丝印信息与外部标签一致。

电池配备有电路保护板和保护IC，保护板通过三根导线连接到主板，两根连接正负极，一根用于热敏电阻。

SinhMicro昇生微SS809是一款集成了充放电管理的AD型单片机，内置线性充电单元为锂电池充电，同时有专门的耳机通信接口，实现充电盒跟耳机双向通信功能；SS809集成了MCU微处理器和嵌入式闪存，可以更容易地升级其固件，便于工程师加入个性化的定制功能。尤其是电量显示方面，除了控制1-5颗灯显示外，还支持RGB灯效、LED 188数码管、定制图案等，为工程师提供了自由编程的发挥空间。

针对TWS产品的智能化趋势，SS881X系列已经与各大主流耳机平台实现双向通信功能，产品可以快速迭代。而且芯片集成专门接口，支持USB整机升级和产测。

据我爱音频网拆解了解到，包括小米、OPPO、万魔、漫步者、红米、紫米、realme、FIIL、Anker、联想、聆耳、阿思翠、努比亚、雷蛇、HTC、声阔、小度等品牌在内的多款TWS耳机充电盒均大量采用了昇生微的方案。

丝印NP6800的双NMOS，用于耳机充电控制。

丝印AL 0r的IC。

丝印W8TC的IC。

为耳机充电的Pogo Pin连接器。

主板上一键重置按键特写。

耳机拆解

进入耳机拆解部分，撬开耳机外壳。

前腔内部结构一览，扬声器与电池交接位置设置有泡棉。

后腔内放置软包电池单元。

取出电池，后腔内涂有大量胶水，将耳机腔体开孔完全封闭。

取出扬声器，前腔内部结构一览，泄压孔和调音孔内侧均有防尘网防护。

扬声器正面特写。

扬声器背面特写。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器尺寸约为10mm。

耳机内采用了软包电池，型号：BP551012，额定电压：3.7V，额定容量：45mAh/0.167Wh，生产日期：2021年7月30日。

卸掉尾塞金属帽。

内部设置有磁铁，用于吸附充电盒。

取掉耳机柄底部尾塞。

切割开外壳取出主板。

外壳内侧腔体壁上电容式触摸检测贴片。

主板正面电路一览。

主板背面电路一览。

MEMS麦克风特写，用于语音通话和主动降噪功能拾音。

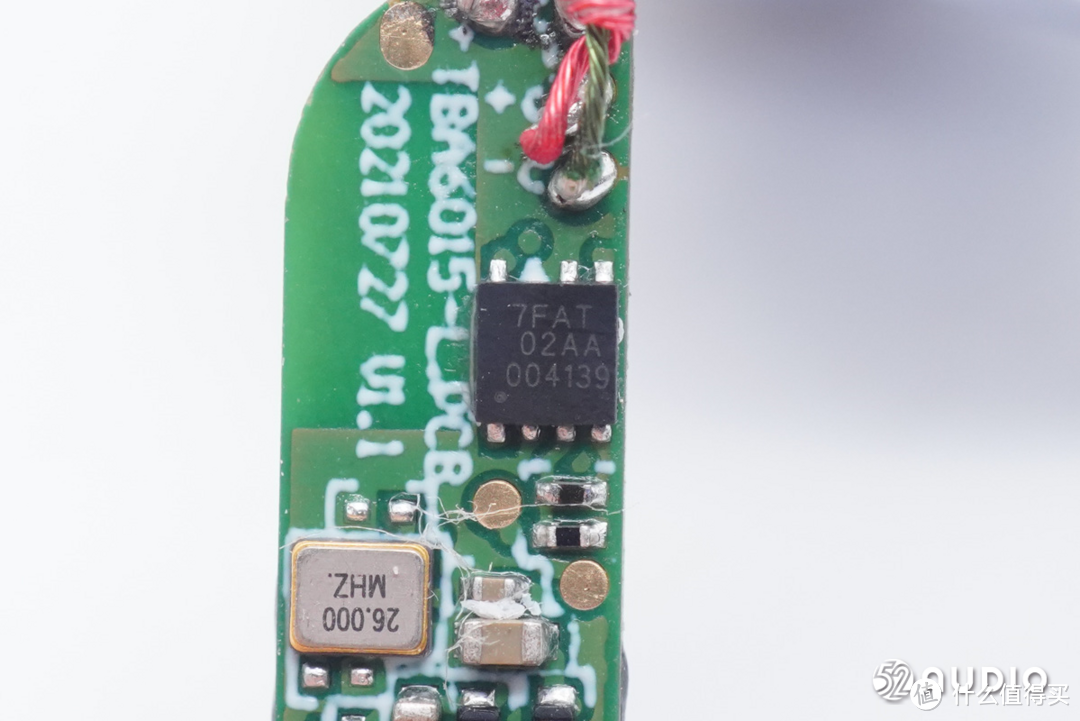

丝印7FAT 02AA的IC。

丝印2E的IC。

丝印PT1902的IC。

连接触摸检测贴片的pogo pin连接器。

BES恒玄BES2500系列蓝牙音频SoC，是恒玄新一代蓝牙音频SoC，均支持蓝牙5.2，不同后缀配置和功能不相同。恒玄BES2500IUC/IU/IZ系列，支持蓝牙5.2，超低底噪，512K SRAM, 2M/4M FLASH，为高性价比方案。

据我爱音频网拆解了解到，目前荣耀、OPPO等品牌旗下多款产品已采用了BES2500系列，三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的方案。

26.000MHZ晶振特写，为蓝牙芯片提供时钟。

陶瓷蓝牙天线特写，用于蓝牙信号传输。

丝印1D 1D的锂电保护IC。

NOKIA诺基亚E3511真无线耳机拆解全家福。

三、我爱音频网总结

NOKIA诺基亚E3511真无线降噪耳机在外观设计上，充电盒金属机身，以及喷砂、阳极上色、镭雕等不同工艺处理，为其带来了独具特色的质感表现。柄状的入耳式耳机体积小巧轻盈，人体工学设计，提供舒适的佩戴体验。还采用了独特的侧边式触控方案，使用避免了耳机背部方案的敲击不适感。

内部结构配置方面，充电盒采用了Type-C接口输入电源，内置金赛尔350mAh锂离子电池，由内置线性充电单元的昇生微SS809单片机为其充电，还支持充电盒跟耳机的双向通信功能；集成的MCU微处理器和嵌入式闪存，可以更容易地升级其固件，便于工程师加入个性化的定制功能。

耳机部分采用了10mm动圈单元，45mAh锂离子软包电池，分别通过导线连接到主板。主板上，主控芯片为恒玄BES2500系列蓝牙音频SoC，支持蓝牙5.2，拥有超低底噪，512K SRAM, 2M/4M FLASH；单颗MEMS麦克风，用于语音通话和主动降噪拾音。
