#原创新人#第一次改优联机械键盘（绝对也是最后一次......）

这里前段时间辞了工作，想好好放松下再回到码农的行列，之前想做没时间做的事情终于有时间啦，自己改一个机械键盘就是想法之一。

目标很简单（至少动手之前这么觉得），把一块机械键盘改成罗技优联的。市面上无线键盘那么多，干嘛非得自己弄呢？一是还真没发现优联的，不喜欢那么多接收器插在电脑上。二是看论坛上好多人动手改，自己也想试试。

一开始入手了富勒299那款，到手后就后悔了，倒不是不好，是太大了。出租屋里桌子不大，平时用的是84键的，104键的对小桌子来说太长，鼠标都快没地方放了......有网友会问，为啥不直接改平时用的那个呢？因为那个键盘带背光，晚上关灯用炒鸡方便，多媒体键也顺手，实在不忍心舍弃 所以现在就很尴尬了，104的长，84的不舍得改，怎么办？只能再买了，最后想到了闲鱼，50块淘了一块雷柏v500rgb，当然rgb对我来说没用，主要是看中那块面板啦，不过平时习惯了茶轴，这样一来还得换轴，工作量又大了

最后确定的方案：换茶轴、usb充电、k270主控

材料准备：

k270的主控也是闲鱼淘的，本地自取，其实就是没有接收器的键盘，10块钱

供电部分需要一块锂电池、3.7转5V模块、5V转3V模块（为啥不直接买3.7转3V的？因为......压降太小没有卖的 ）、电池充电模块、usb接口、自锁开关。

下面贴出一些天猫电买的东西，淘宝的麻烦大家自己动手喽

MP1584EN DC-DC 3A可调降压稳压电源模块 降压板 24V转12V9V5V3V3.25元天猫精选去购买

TELESKY 1A锂电池充电与保护一体 TP4056 电源模块板 电子模块2.9元天猫精选去购买

KAN-28 强光手电筒开关1.5A250V 自锁 贴片式 18 x 12mm（5个）1.39元天猫精选去购买

5V DC-DC升压电源模块板 0.9V～5V升5V USB 移动电源升压模块3.41元天猫精选去购买

电路改装部分需要一把小刀（割断原PCB线路）、免刮漆漆包线（飞线用）

维修用飞线/漆包线 免刮漆漆包线焊接 维修飞线 0.1mm飞线连接线1.25元天猫精选去购买

电钻（给外壳开孔用）、热熔胶枪（固定各零件）、万用表

热熔胶枪手工万能小号家用热融热溶胶水枪电热电熔胶抢7mm胶棒1114.9元天猫精选去购买

数显表背光防烧万用表数字 万能表EM33D小型袖珍高精度电表带表笔23.9元天猫精选去购买

--- 开干 ---

首先拆轴，还真是万事开头难啊，手上的电烙铁是30w的，雷柏那块pcb应该是无铅焊接，焊点熔点比较高，电烙铁熔锡很是吃力，然后想换个大功率的，中途看到了新奇的玩意

电动吸锡器，虽然也是30w，但考虑到跟焊点的接触面积大啊，应该很好用吧？果断买了一个试试，事实证明我想多了，特别不好用

一起买的还有空心针

可能是我不会用吧，感觉也不好用

无奈回到老办法，买了个60w的烙铁，配合普通吸锡器，超顺手有木有！

第一次提交后，小编提示帖子过于简单，这里说下操作方法，右手持电烙铁，加热焊点，之后左手持吸锡器，直接怼到被加热的部分，虽然吸锡器的头部是塑料的，但是感觉还是挺耐热的，这种操作方法相比先撤烙铁再上吸锡器的方法虽然更费吸锡器的头，但是成功率高了很多，至少对我来说是这样

拆轴完成图

之后小刀就派上用场了，开始割线，这步也很费时间，而且特别考验耐心

这步其实主要是时间问题，没什么技术含量，把焊盘和链接它的线截断就好，随便割，下图中白字“sw**”下面就是我割线的地方。全部割完之后建议用万用表测一下，要是最后装上面板发现有的地方还是通路，会崩溃的。

上面两步做完就可以装轴啦，86颗茶轴，空格用的力量稍大的灰轴，组装后心情会好很多，毕竟周围的零件少了很多。

拍歪了，凑合看吧

再来一张特写，看上去还不错对吧？然而，噩梦才刚刚开始

上面割线只完成了一面，背面可以不用割线，把防冲突的二极管焊掉也可以了，这种方法比割线快很多，感觉比正面快了4 5倍，之后重点来了！看图吧

飞线飞到我怀疑人生啊，收回上面的话，割线什么的才不考验耐心呢

这里说明一下，我是分2步飞线，首先把轴的相关联的引脚飞到一起，比如A B C都有一个引脚需要连接主控的1引脚，那么先把A B C的这3个引脚通过漆包线连到一起，然后留出来一节线，当所有轴的线飞好后，最后统一连到主控上，具体怎么连，百度下主控对应的矩阵就好，网上很多前辈们已经测好矩阵发出来啦，查到的矩阵图都带着水印，去掉水印发过来太不地道，需要的朋友们自行解决吧。把供电部分也接入后，即将完成图如下：

当时桌面太乱了，打码可以突出主题，才不是有什么见不得人的东西哩。

不过“卫生竹制牙签”什么鬼？哈哈，飞线到主控感觉太脆弱了，打了2遍热熔胶，第二遍的时候需要个东西依附，刚好桌上有个吃外卖剩下的牙签，废物利用

插一句，突然发现张大妈上有网友之前用k270改过，并且有矩阵图

杂谈键盘史 篇二：全新国光终端机械键盘CJ9009K及其优联无线改造小编注：双11买了不晒损失一半，#晒单大赛#活动火热来袭，剁过的手都开个箱吧！iPhoneX等好礼等你来赢，投稿即得额外100金币，还有原创新人独家奖励，App可光速投稿，详情戳这里。键盘是上张大妈的各位每天都接触到的东西，而机械键盘更因出众的手感和寿命使得成为近几年热门的产品，发展迅速各种国产品牌cn00177674| 赞177 评论150 收藏165查看详情

之后用连击软件测试下各按键。果然有不好用的，应该是飞线时电烙铁加热时间不够，导致漆包线的漆没有融化，这种情况重新加热下对应按键的引脚就好啦

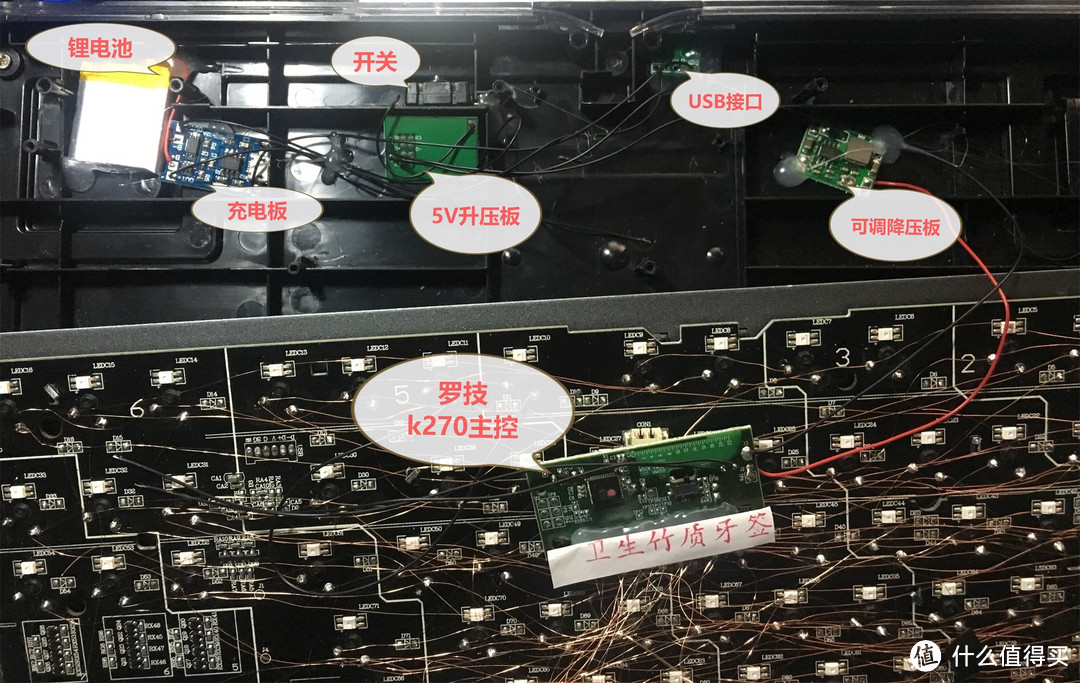

组装前最后合影，各模块热熔胶固定，有想自己动手的朋友们可以参考下上面的图，这里需要注意的一点，所有线需要避开那些螺丝孔，不然最后组装的时候，相应位置的漆包线会被顶断，我装的时候就弄断了2根，补救又花了些精力（主要是太费眼神儿啦）

组装后，键盘顶端如图。反正平时使用看不到，最后偷懒了，键盘线的开孔忘了用热熔胶填上，没有再拆开，真心怕把那些线弄断了，绝对没有耐心去修啦，索性黑胶布贴上了，不进灰就行啦，丑就丑吧，反正正常使用也看不到~~。因为罗技270很省电，所以开关藏起来了，真正使用的时候也不会频繁开关，常规情况就是对码的时候需要操作下，所以打孔解决，免得弄的像左边那个usb接口似的

完成图，亮闪闪的VPRO有点抢眼，话说纤维膜都买好了，真没心力去美化了，等哪天兴致上来了包个膜换个键帽，还能发个原创出来骗骗金币不是

跟现役小键盘对比下，大好多哎，还越看越喜欢小小的那个，悄悄告诉大家，这个小键盘支持热插拔轴哦，换轴特别方便，某宝关键字“KANANIC 82”

好吧，最后还是喜欢原来的小键盘，雷柏那个折腾完收起来，备用

总结

这次改装前前后后花了2个晚上吧，值或者不值各位看官可能有不同想法。实不实用另说，光是动手的过程，就值得这么折腾啦，特别是看着一堆零件在自己的努力下变身成一个有用的东西，还是小有成就感的。

当然，这绝对是我最后一次这么改键盘了，工作量真的不小，体验一次就足够了

小白的第一篇原创，求轻拍哦
