CH9338应用：开源项目FFMPEG实现镜像屏及拓展屏

项目背景

最近由于程序调试，需要在两台电脑间需要频繁拷贝文件，拿着U盘每天在两台电脑之间插拔几十次，实在是苦不堪言，于是某宝买了一个USB KMFU对拷线，文件传输只需拖拽鼠标，拷贝速度能有20多MB/s ，完全满足日常所需。甚至可以在KMFU对拷线自身的HUB上插一个固态硬盘，超大文件传输至固态硬盘后，通过KMFU配置界面将固态硬盘切换到对端电脑上，极为方便！

研究了下该设备，发现可以搭配FFMPEG项目做一些有趣的事情，于是开始了尝试的第一步。

该项目硬件可直接在淘宝搜索KMFU购买。

KMFU键鼠触摸板共享数据文件对拷 USB外设共享器HUB

CH9338简介

CH9338是一款用于实现高速USB对拷功能的专用芯片，由CH9338打造的USB KMFU (Keyboard/Mouse/File/USB HUB)对拷共享HUB可用于多台计算机键盘/鼠标/触摸板的跨屏共享，支持Windows、macOS、Android操作系统。

PC间跨屏使用时等同单台PC内操作，省去鼠标键盘、节省空间，同时两台PC间的剪贴板、文件支持共享。

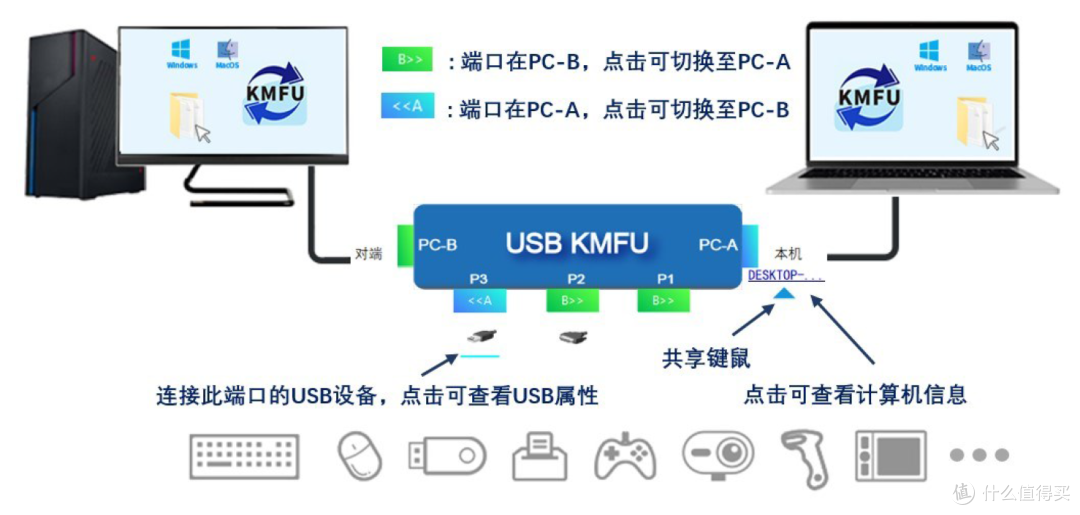

USB KMFU 还提供USB HUB和外设共享功能，无需用户插拔USB设备，实现在两台PC设备间的3个HUB端口自由切换，便捷的同时延长了USB接口的使用寿命。

与传统的USB对拷线相比，KMFU有很多创新，例如：

边界防误穿屏：鼠标穿屏灵敏度6挡可调。

灵敏度高----->鼠标切屏丝滑无阻力

灵敏度低----->鼠标切屏有阻力，减少误操作

外设共享：KMFU自带HUB上USB设备，可随时切换至任意一端。

数据透传通道：提供一条USB数据透传通道。本次博客主要是利用CH9338的USB数据透传通道，借助FFMPEG项目传输屏幕数据，实现镜像屏及拓展屏功能。 CH9338详细介绍可参考：

用于双机跨屏共享文件和数据的USB对连芯片-CH9338

项目最终效果

镜像屏：

拓展屏：

FFMPEG简介

FFmpeg是一款开源的跨平台音视频处理工具集，提供录制、转换、流传输等完整解决方案。其核心库包括libavcodec（编解码）、libavformat（封装格式处理）、libavfilter（滤镜处理）等等。用户可通过项目内置的ffmpeg、ffplay程序快速实现基础功能，也可通过API实现复杂自定义功能。

应用场景

可以利用CH9338提供的透传通道，搭配FFMPEG去实现屏幕的镜像与拓展。

屏幕镜像

屏幕镜像的本质是通过gdigrab去抓取屏幕、通过CH9338发送H264数据、另一台PC中使用ffplay.exe解码并播放画面。 ffmpeg.exe抓屏并传输：

ffmpeg
-probesize 32
-fflags flush_packets
-fflags discardcorrupt
-flags low_delay
-analyzeduration 0
-f gdigrab
-framerate 30 #指定30帧录制传输 -i desktop
-preset ultrafast #指定ultrafast编码预设

-c:v libx264 #指定libx264编码

-crf 28 #H264恒定速率因子，数值越小，画质越高 -g 1
-tune zerolatency
-pix_fmt yuv420p
-max_delay 0
-bf 0 #取消B帧，减小延迟 -f h264
"ch375://download" #声明传输协议

ffplay.exe接收并实时显示：

ffplay
-fflags nobuffer
-analyzeduration 0
-probesize 32
-flags low_delay
-flags2 fast
-fflags discardcorrupt
"ch375://upload"

屏幕拓展

创建虚拟显示屏

首先需要一个虚拟显示驱动来创建副屏。这里推荐借助parsec-vdd项目来完成。 Parsec VDD 可在 Windows 10+ 系统上启用虚拟显示，能够很方便的创建各种自定义尺寸的屏幕。项目仓库：

https://github.com/nomi-san/parsec-vdd/tree/main

2.ffmpeg.exe抓屏并传输

ffmpeg
-probesize 32
-fflags flush_packets
-fflags discardcorrupt
-flags low_delay
-analyzeduration 0
-f gdigrab
-framerate 30
-offset_x 1920 #主屏幕尺寸为19201080，因此抓取x坐标偏移1920 -offset_y 0
-video_size 1920x1080 #创建的副屏尺寸为19201080 -i desktop
-preset ultrafast
-c:v libx264
-crf 28
-g 1
-tune zerolatency
-pix_fmt yuv420p
-max_delay 0
-bf 0
-f h264
"ch375://download"
