前言

9月25日晚，小米17系列新机正式发布，其中小米17 Pro和小米17 Pro Max两款机型引入了创新“妙享背屏”设计，为提升背屏的可玩性，小米还专门设计了一款复古掌机保护壳，套上它背屏化身掌上游戏机，进而畅玩经典游戏。

这款保护壳采用亲肤材质，触感细腻，上面的操控按键和电源键还原掌机经典键位排布，开机即连蓝牙网络，操作十分简单，也不用担心广告干扰，游戏体验丝滑。此外内置《愤怒的小鸟2》、《消灭战机》、《毛球跑酷》和《经典贪食蛇》四款正版游戏，可帮助用户打发差旅途中的碎片时间。下面我们就来看看这款保护壳的具体设计。

小米17 Pro复古掌机保护壳开箱

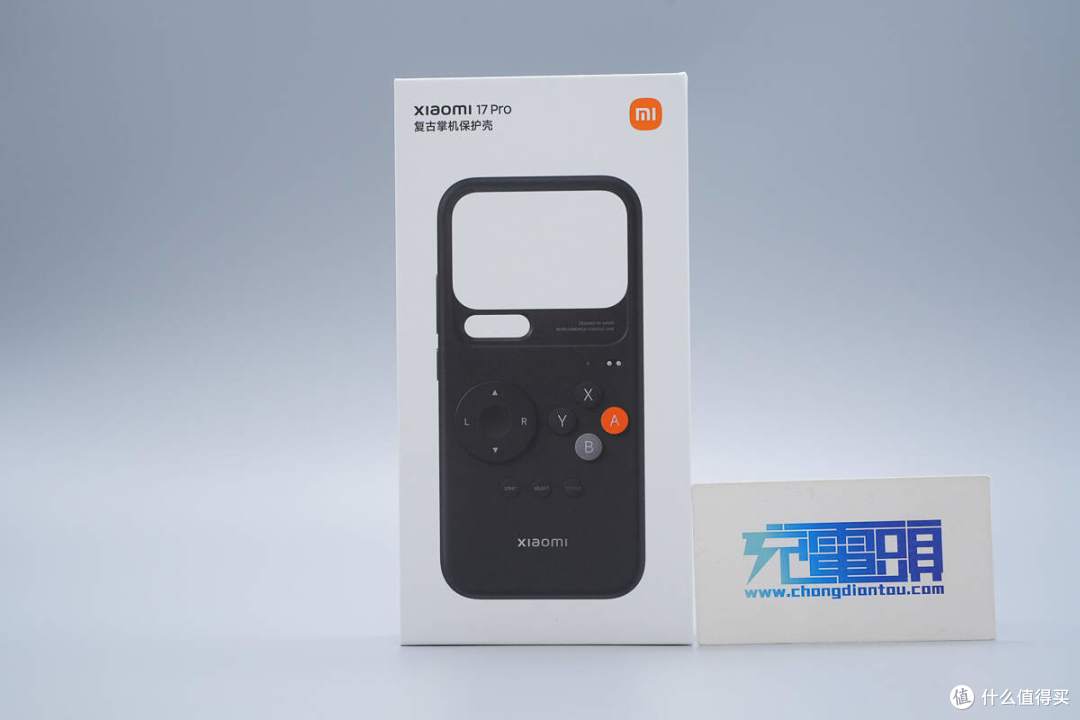

包装盒正面印有小米品牌logo、产品名称以及外观图。

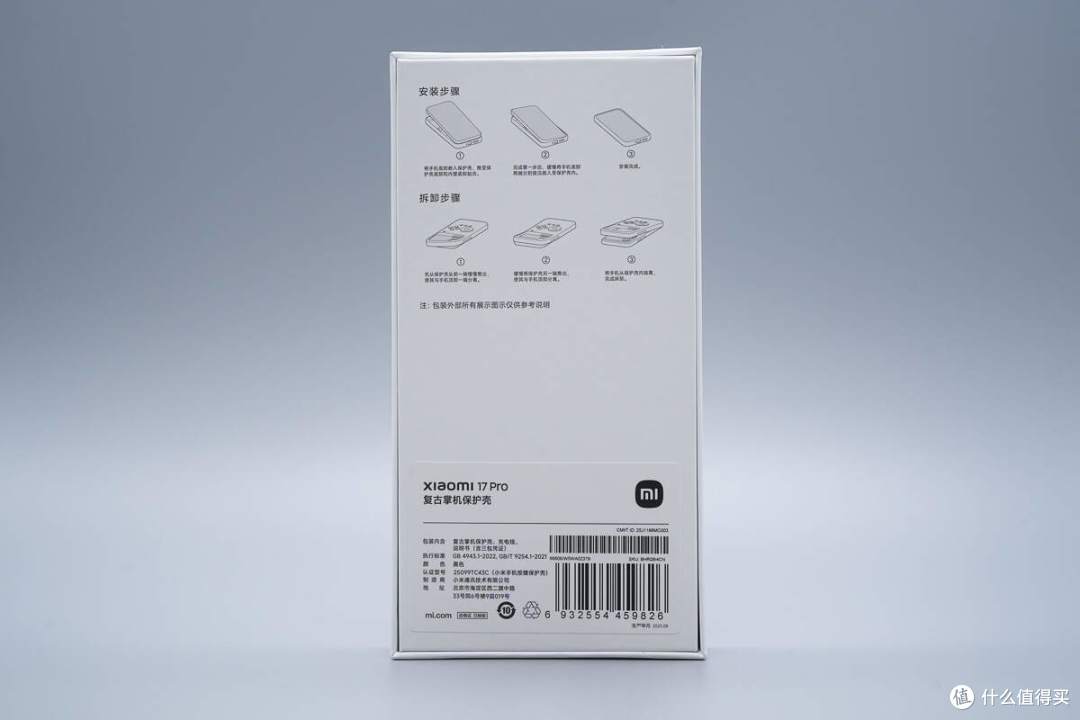

底部印有产品安装和拆卸示意图，此外还贴有产品信息贴纸。

贴纸上印有包装清单和商家信息等。

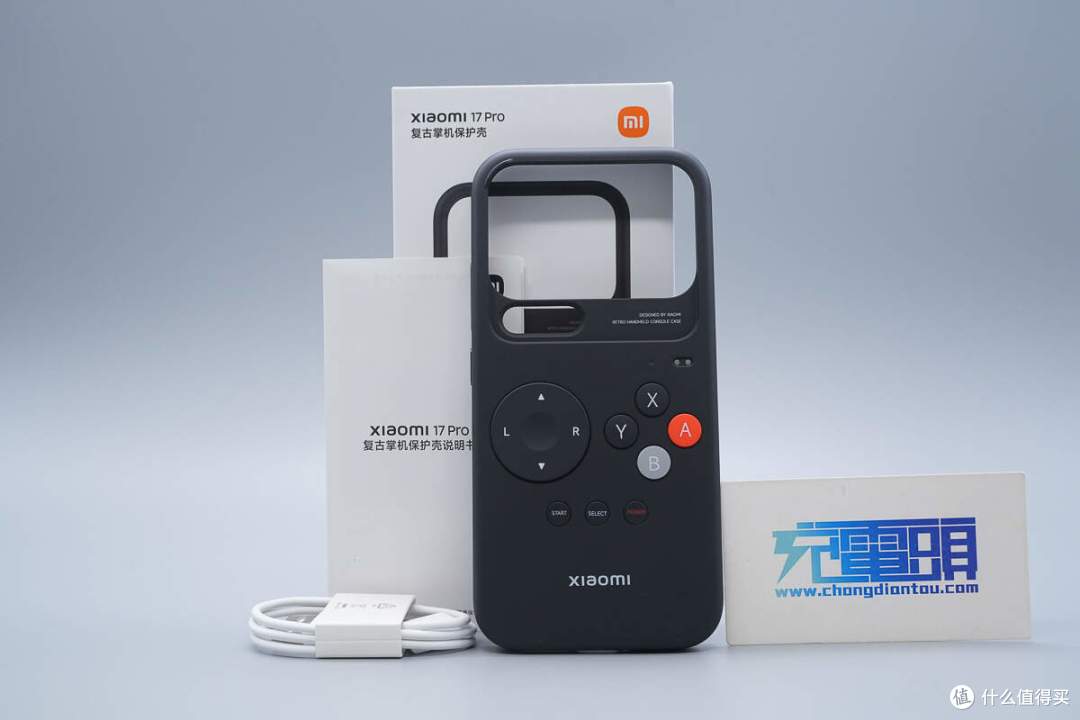

包装内含小米复古掌机保护壳、充电线以及说明书（含三包凭证）。

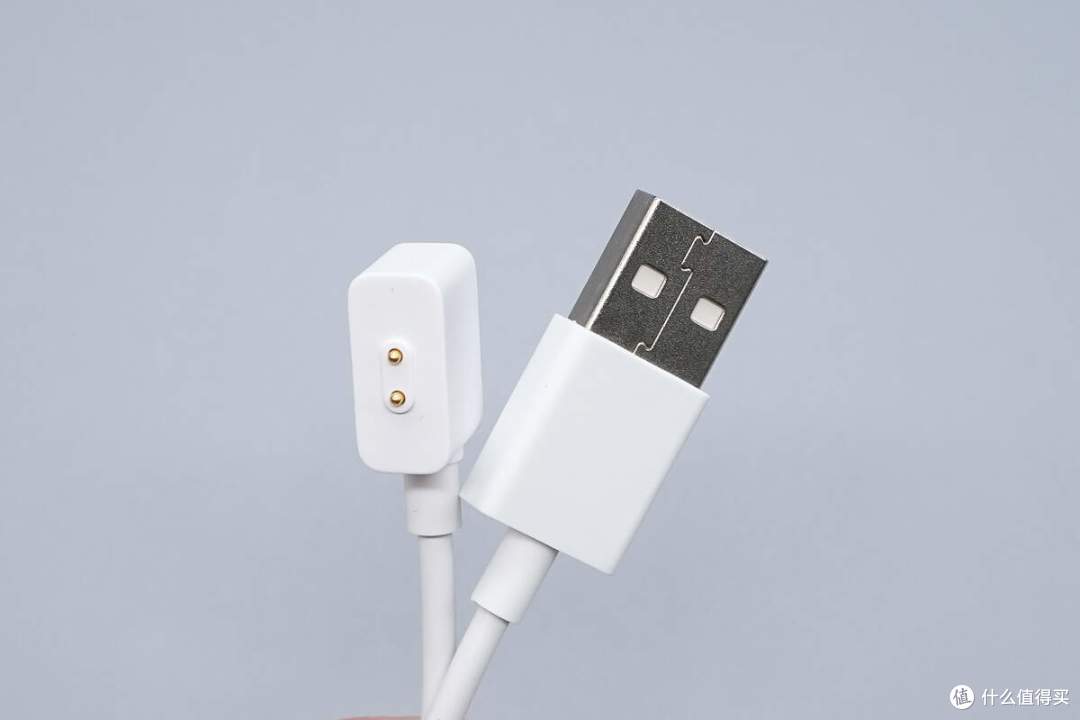

附带充电线一端为USB-A端子，另一端为磁吸端子设计。

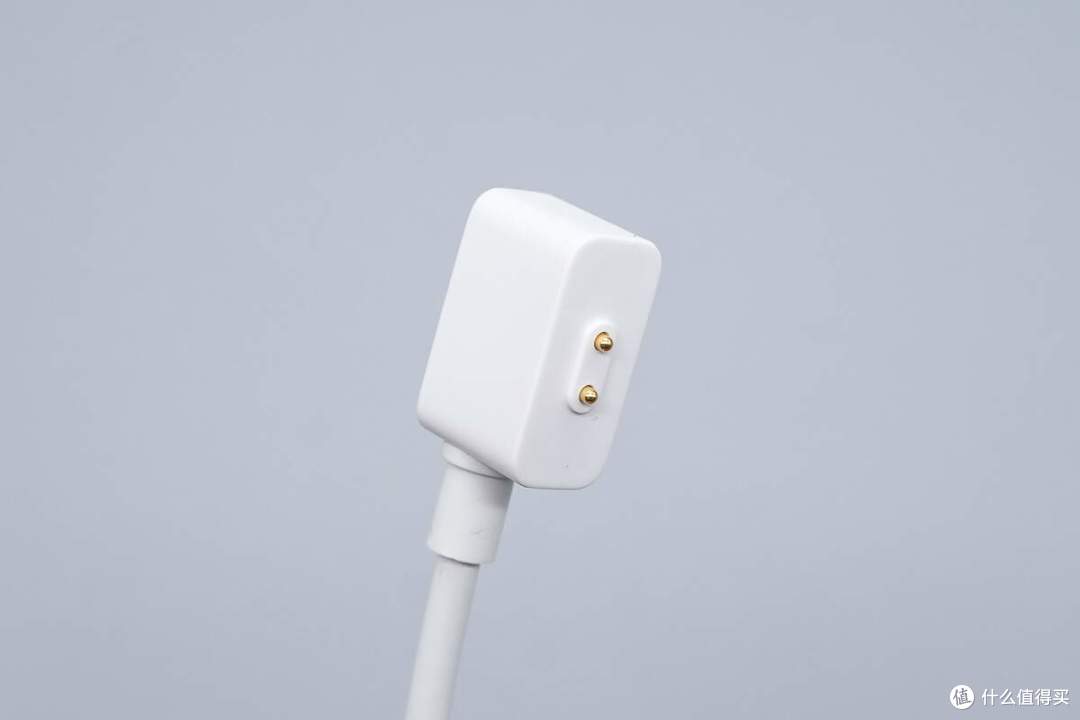

磁吸端子一侧布局充电触点。

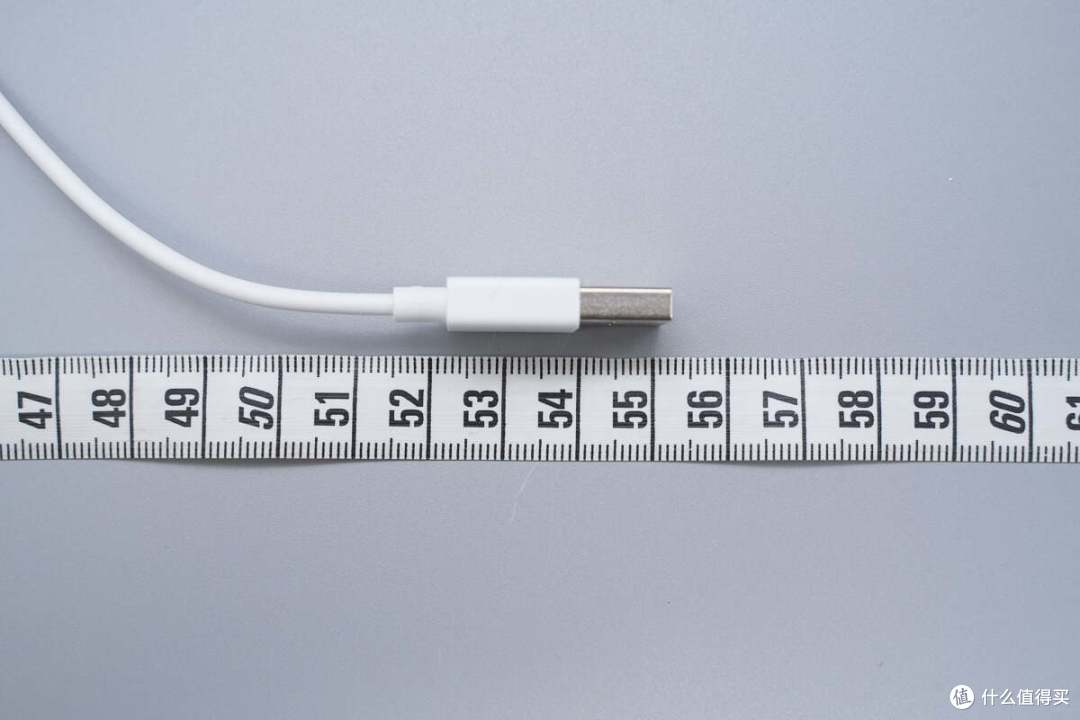

测得充电线长度约为55cm。

小米17 Pro复古掌机保护壳采用PC+TPU深色亲肤材质，触感细腻，也提供周全保护。

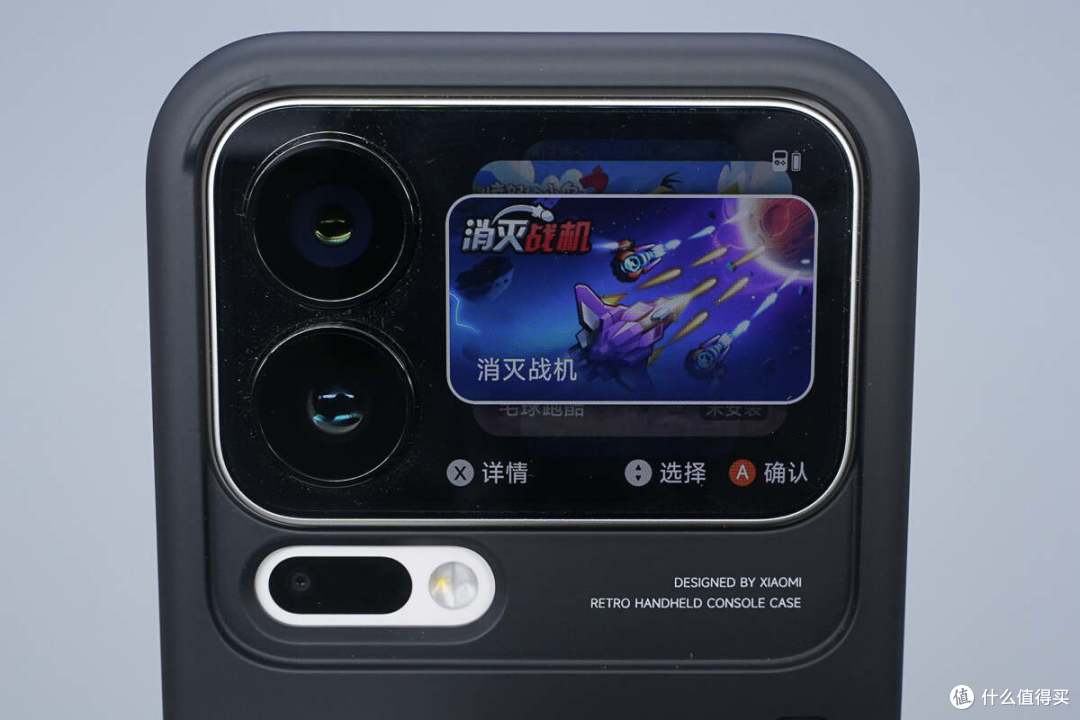

机身正面上方是适配手机“妙享背屏”的开孔设计。

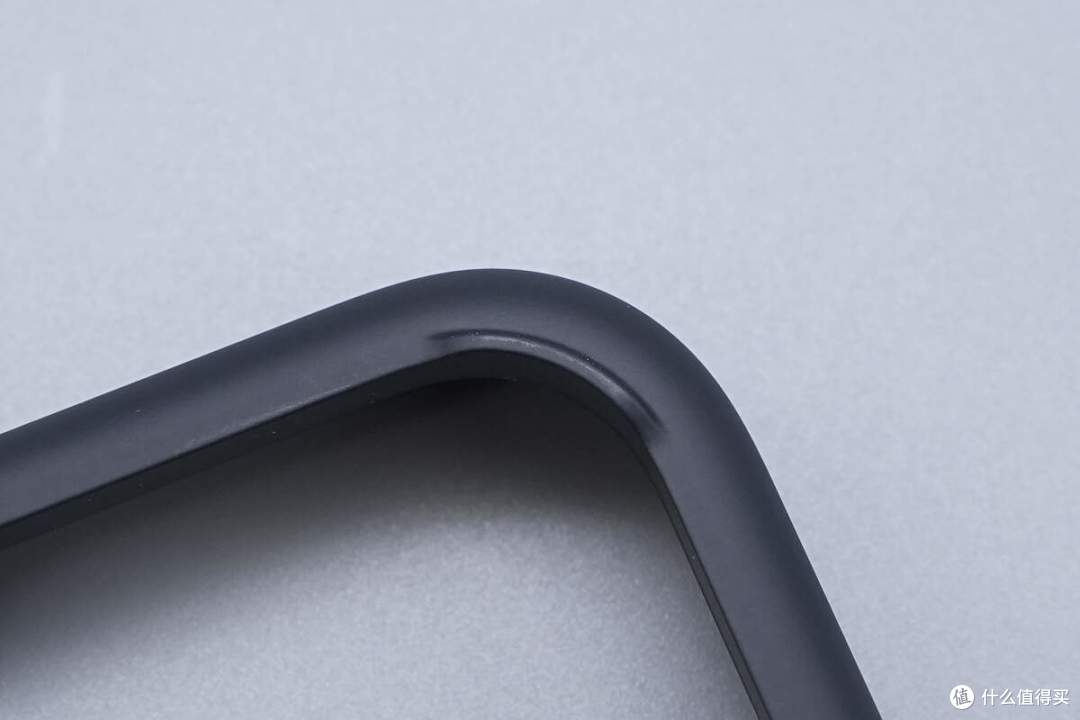

端角处设计保护凸起。

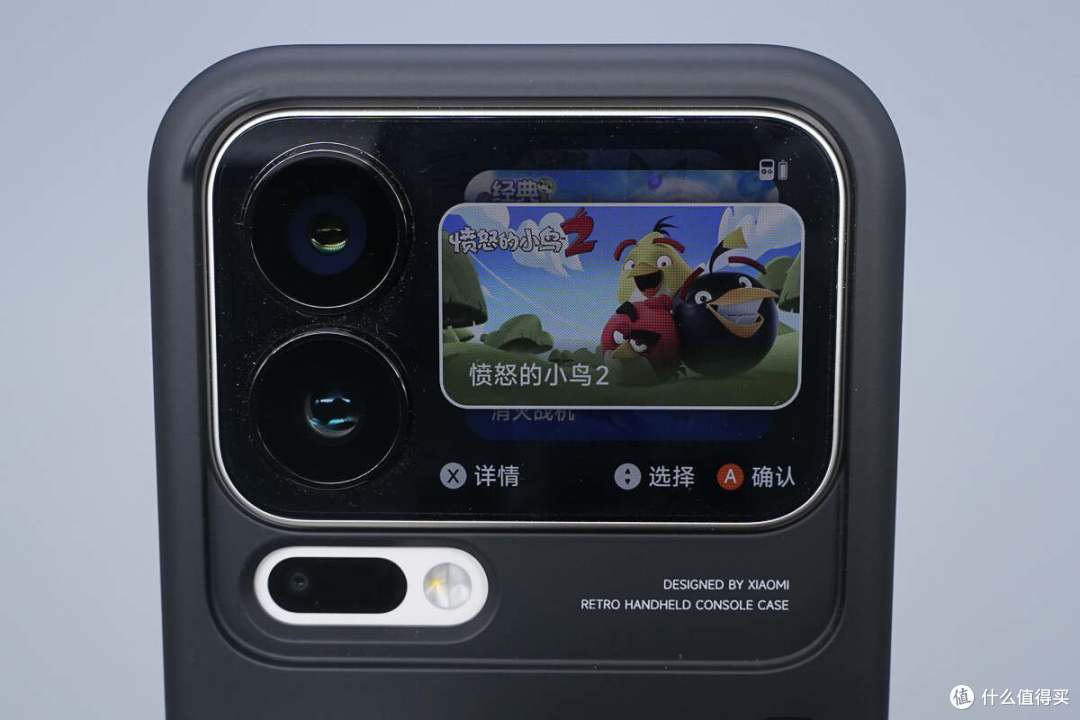

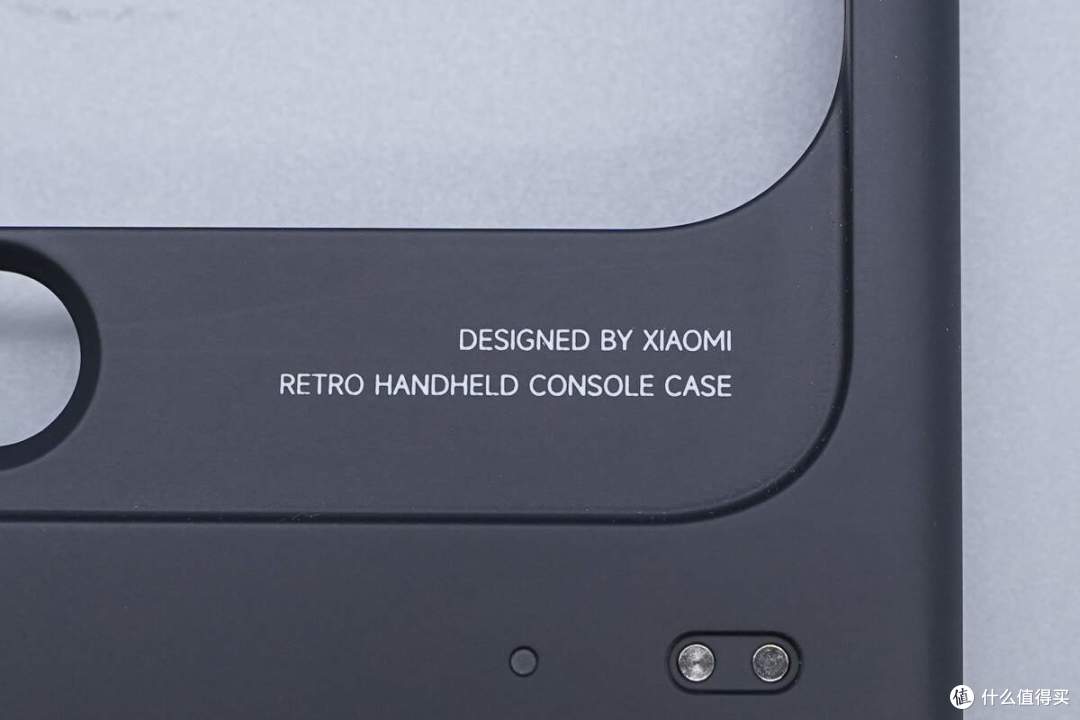

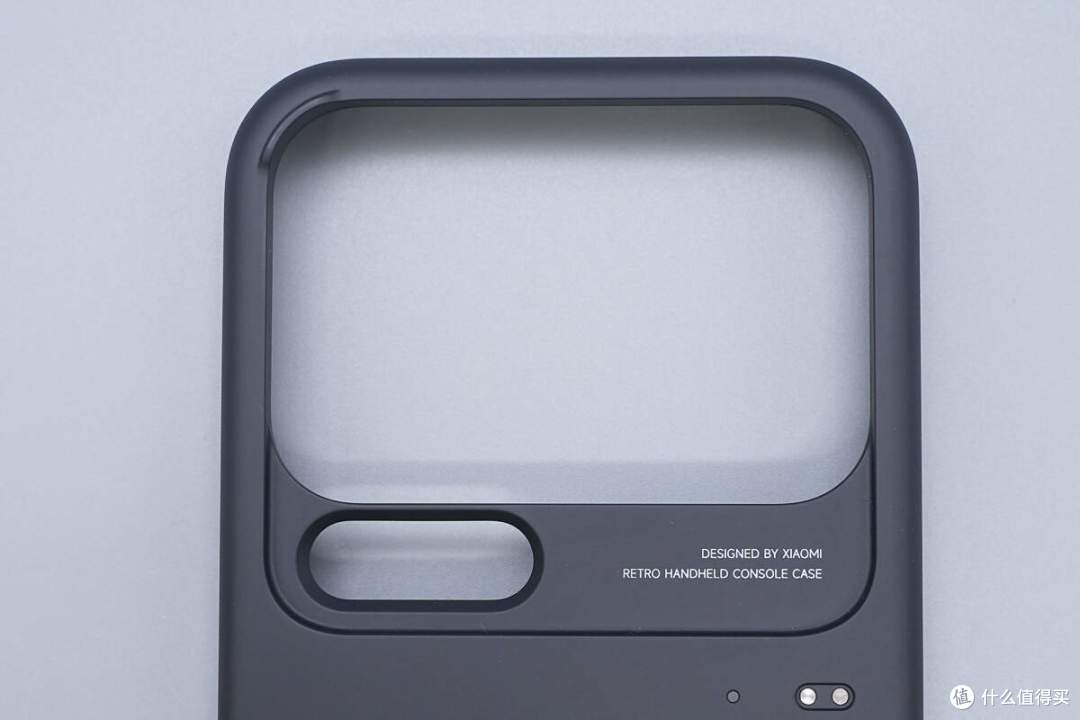

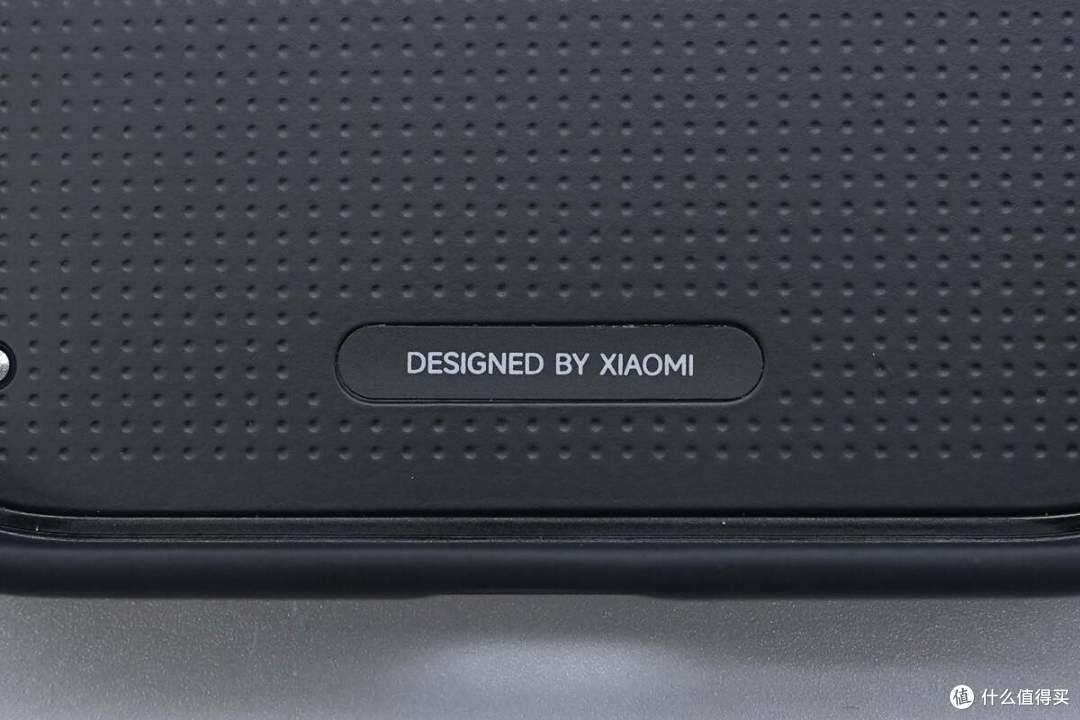

对角壳体上印有DESIGNED BY XIAOMI和RETRO HANDHELD CONSOLE CASE。

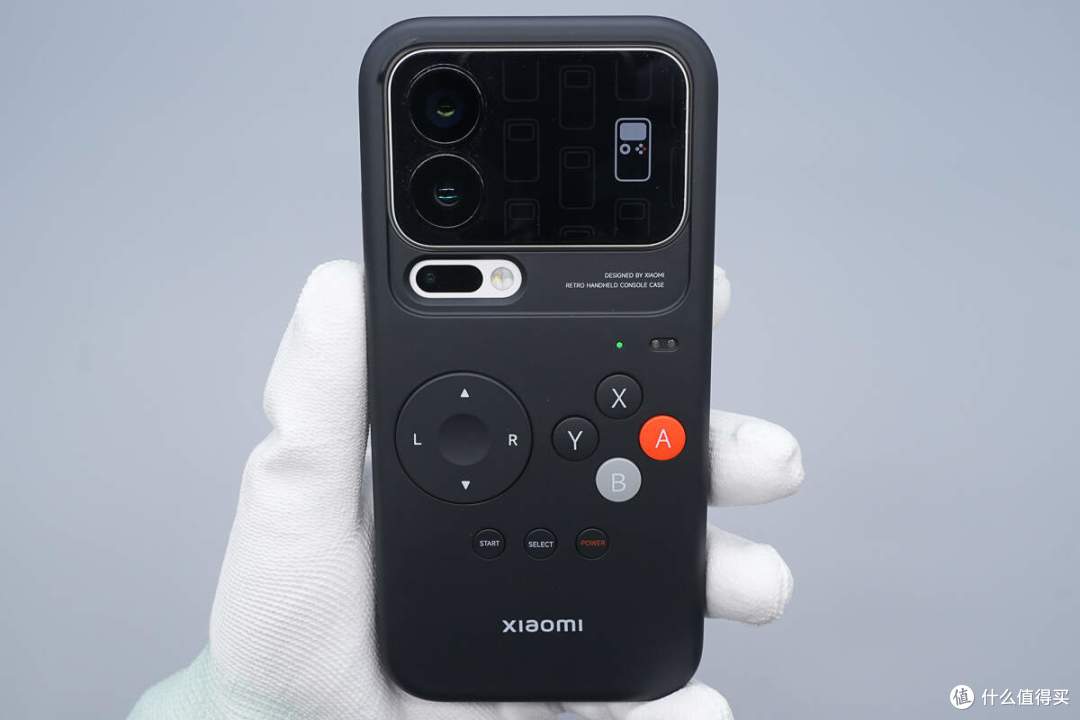

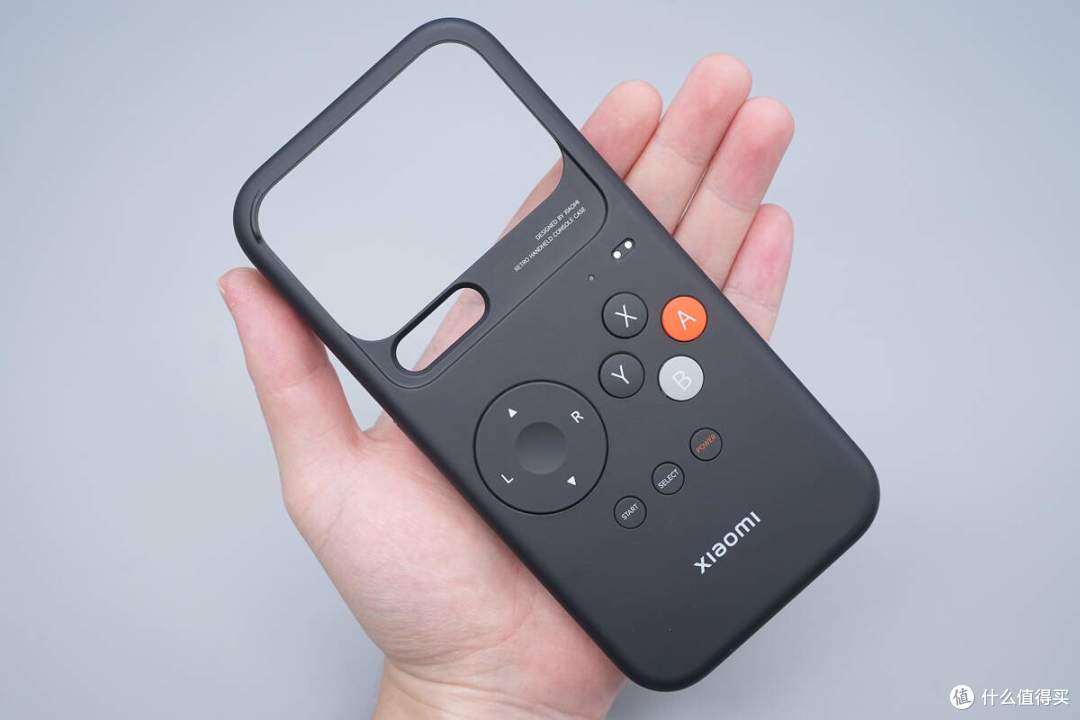

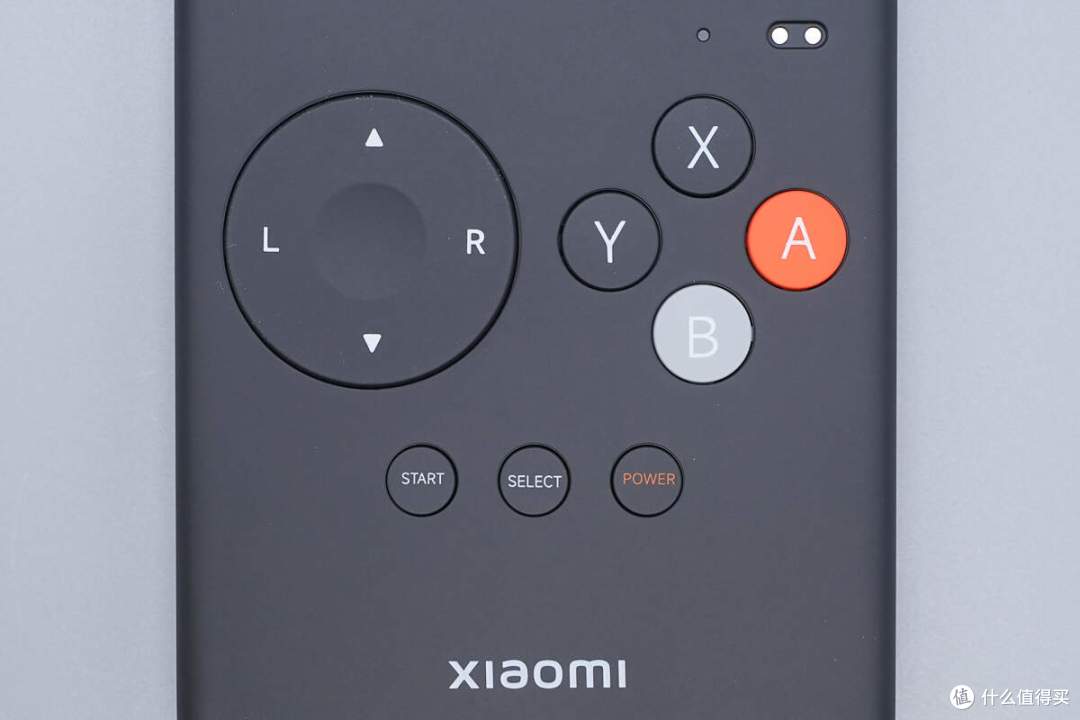

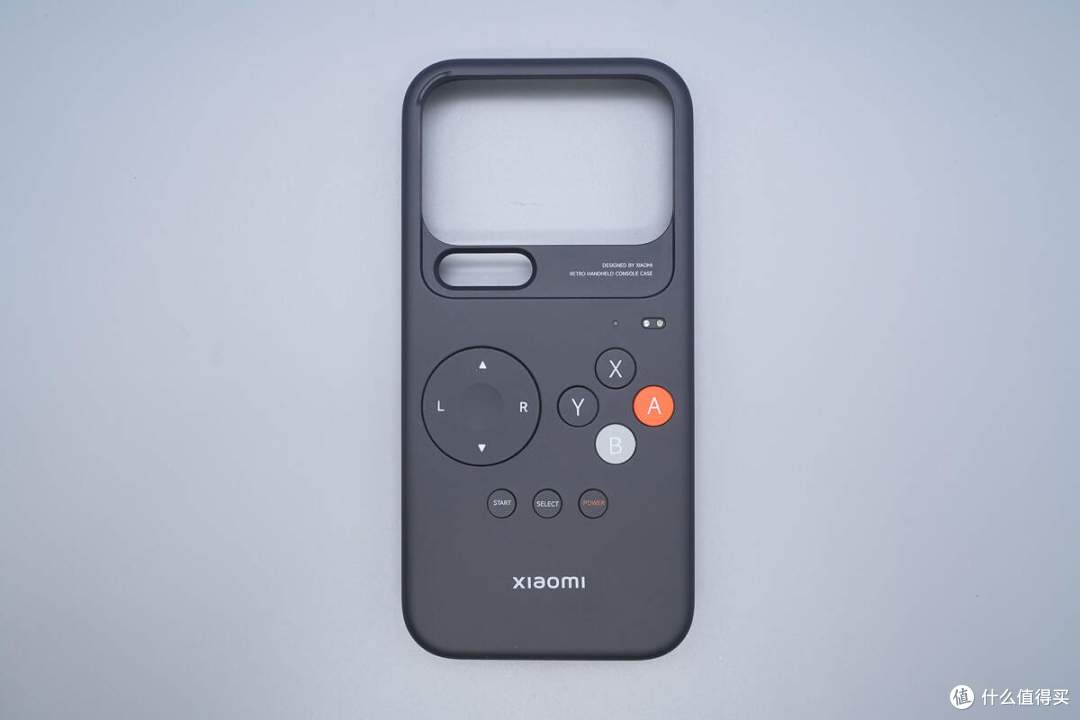

中心区域操控按键和电源键还原掌机经典键位排布，同时复刻了实体按键触感。

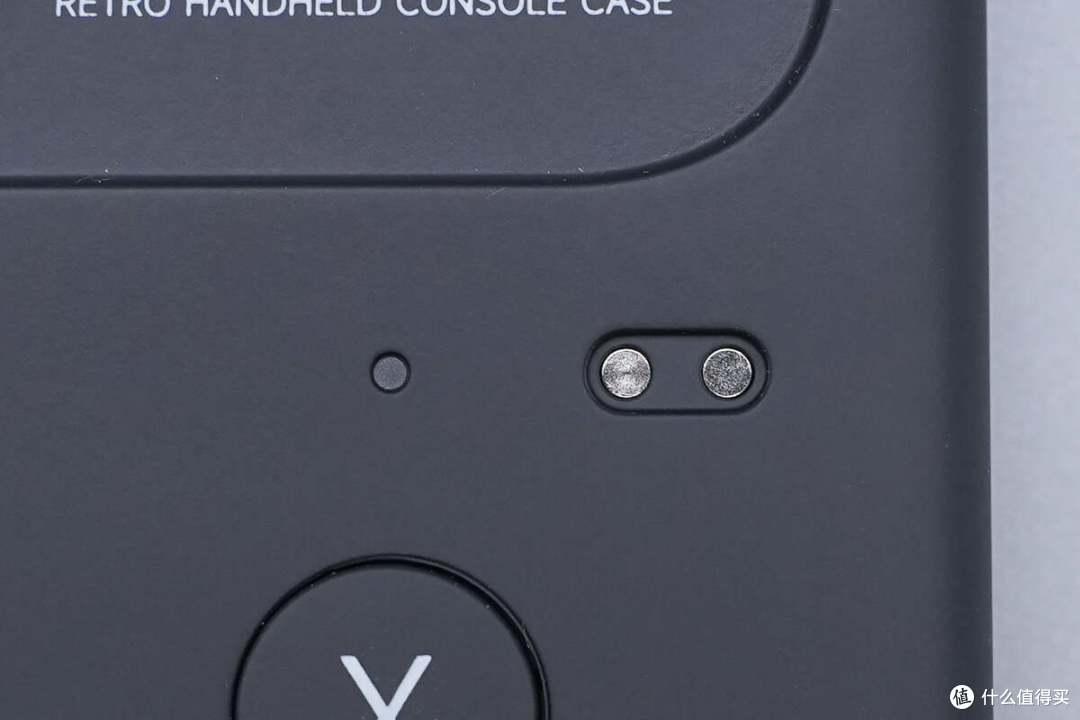

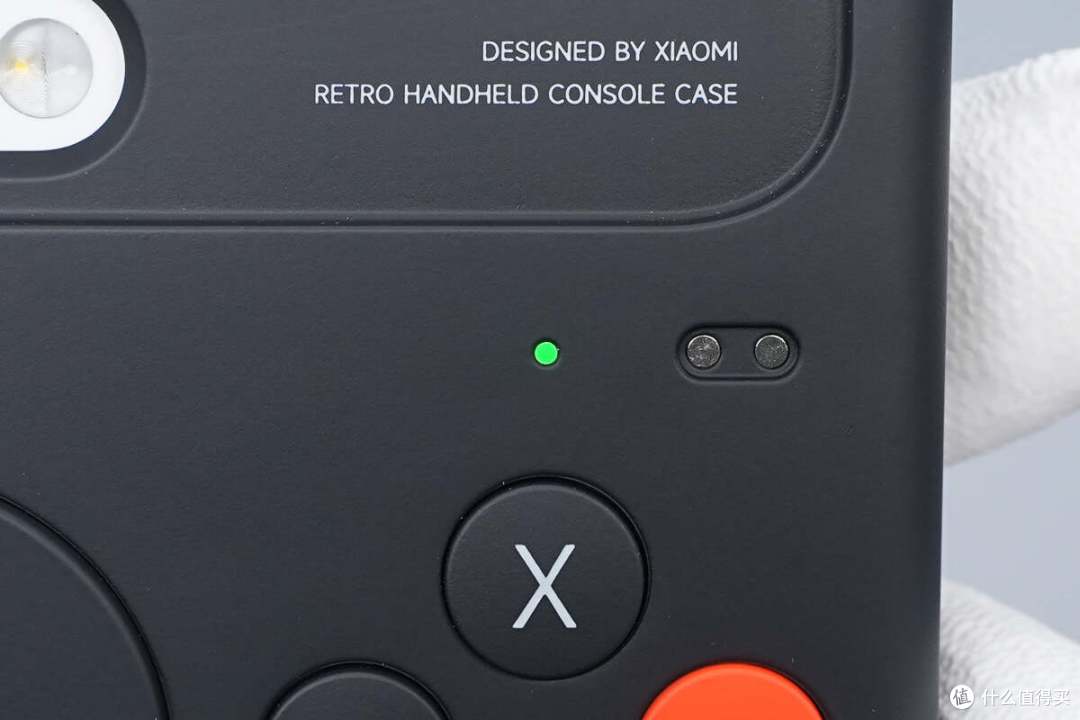

右上角设计磁吸充电接口以及状态指示灯。

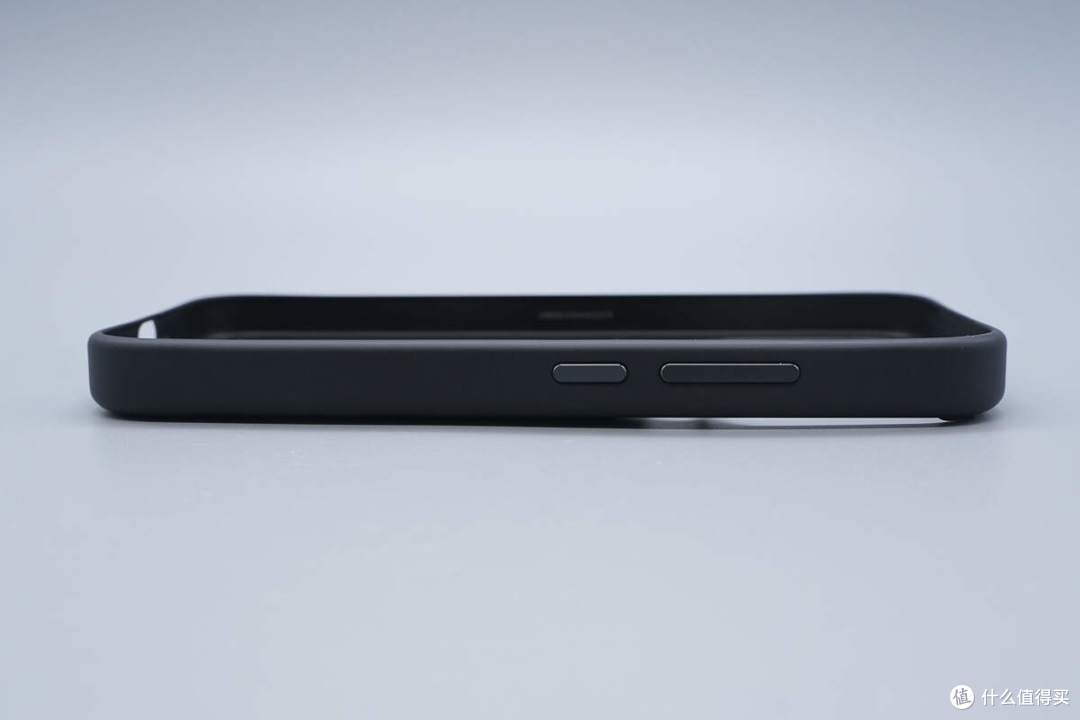

侧面设有电源键和音量键。

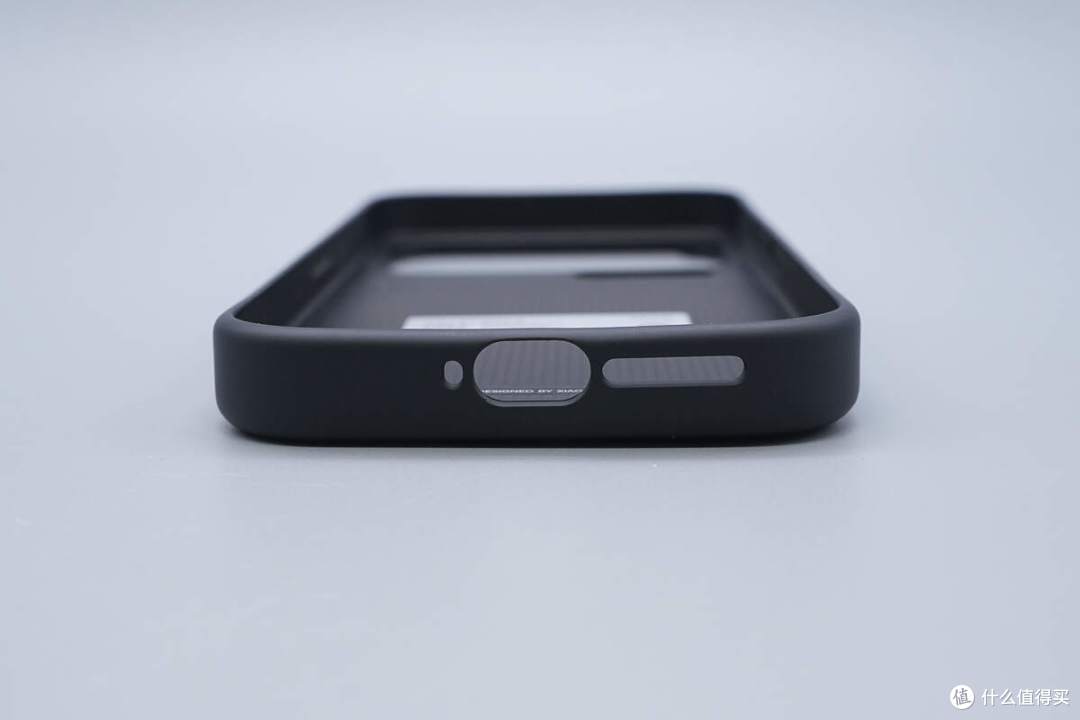

底部设有USB-C口、麦克风和扬声器孔，方便充电和避免音质下降。

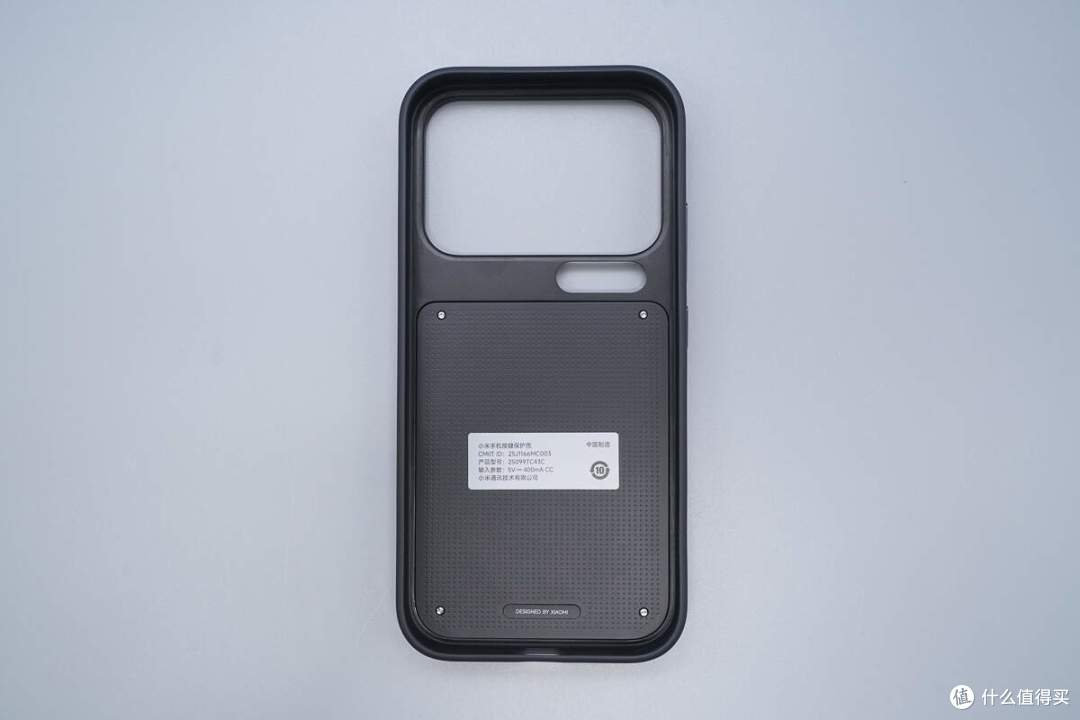

保护壳内侧设有独立可拆卸盖板，四端使用螺丝进行固定。

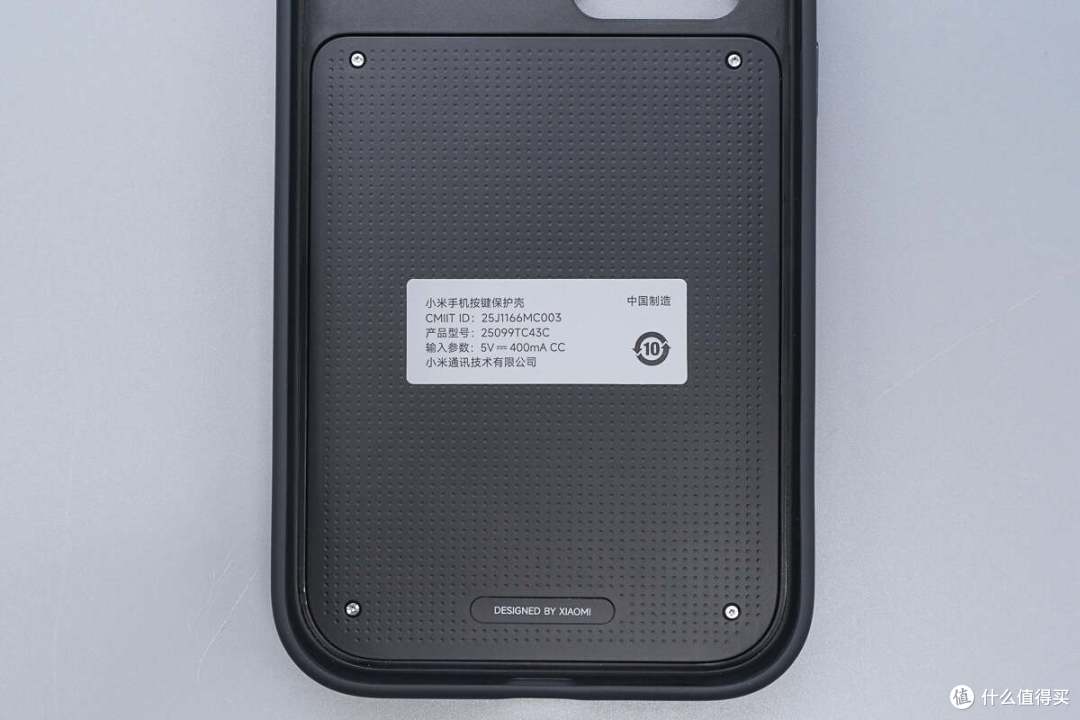

盖板中心贴有产品信息贴纸。

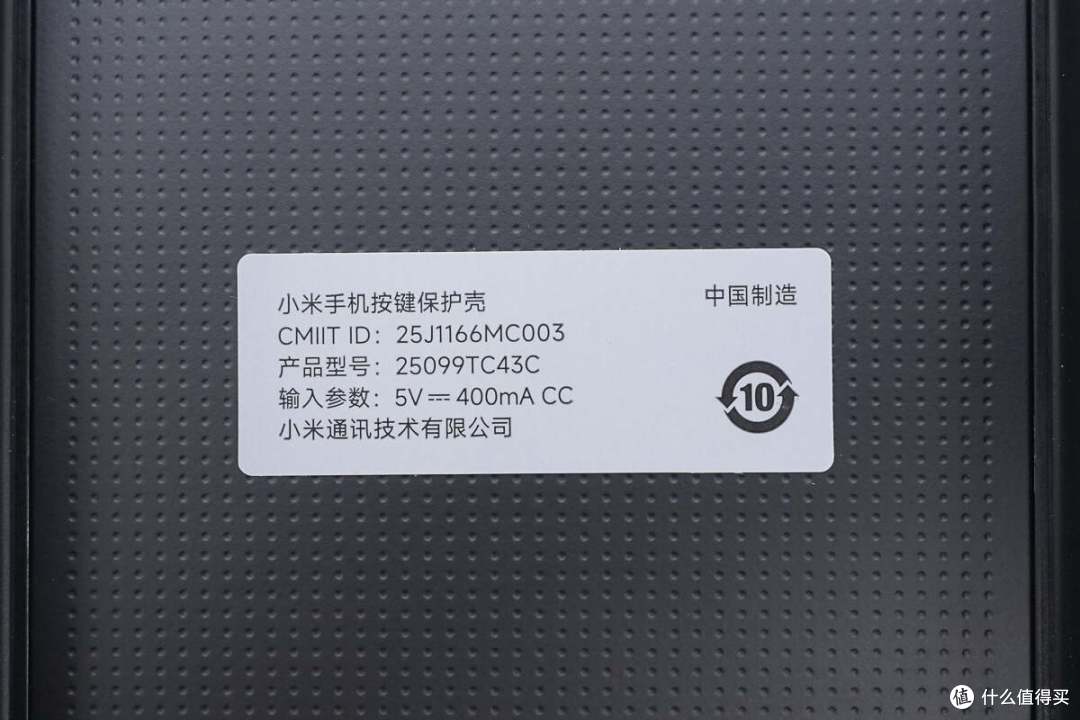

小米17 Pro复古掌机保护壳型号为25099TC43C，输入参数为5V400mA。

下方贴纸上印有DESIGNED BY XIAOMI。

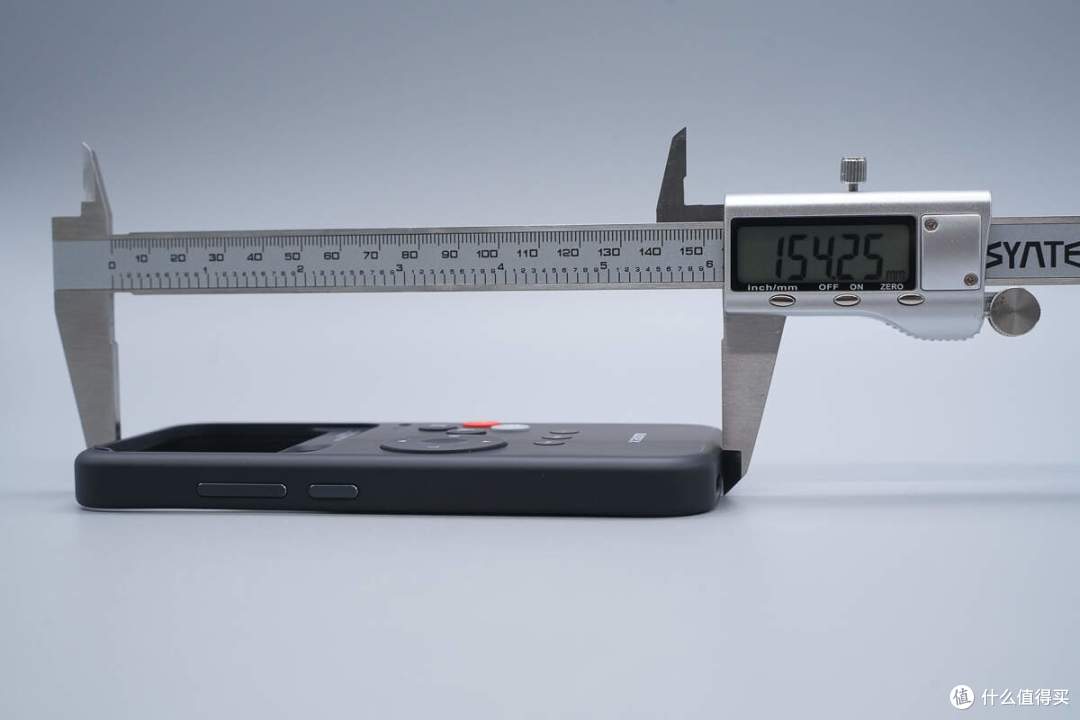

实测保护壳长度为154.25mm。

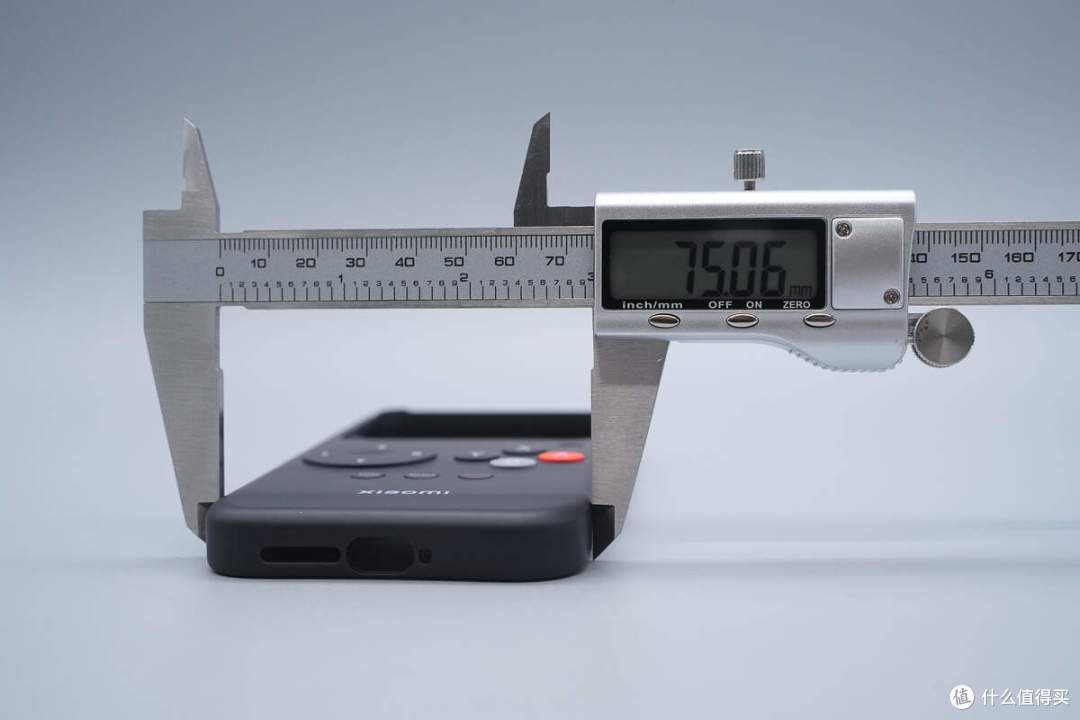

宽度为75.06mm。

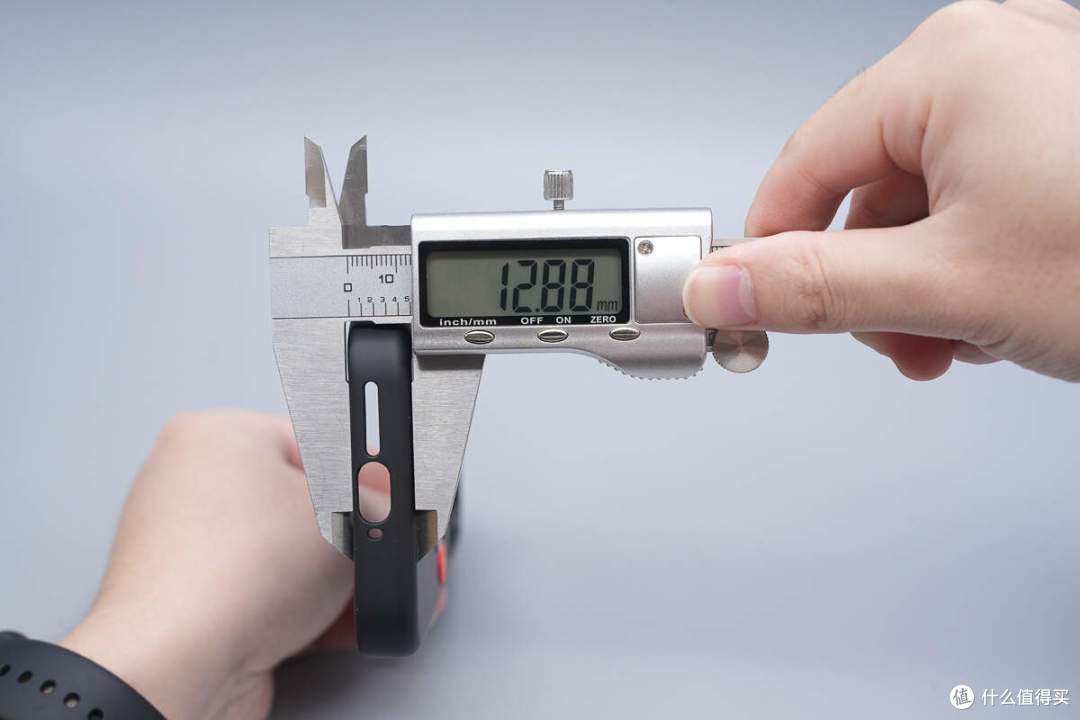

厚度为12.88mm。

产品拿在手上的大小直观感受。

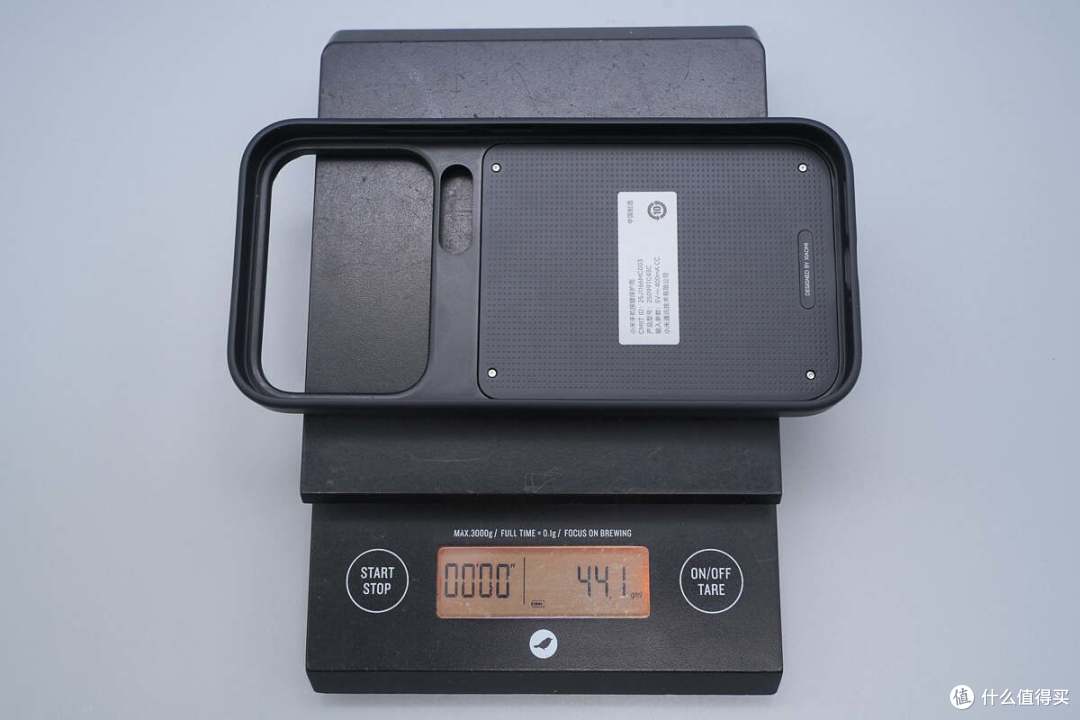

另外测得复古掌机保护壳的重量约为44g。

小米17 Pro复古掌机保护壳安装好后，长按Power键开机即连蓝牙网络，无需繁琐的操作，无广告干扰。

非充电场景下，电量充足情况下（大于20%），指示灯绿光长亮。

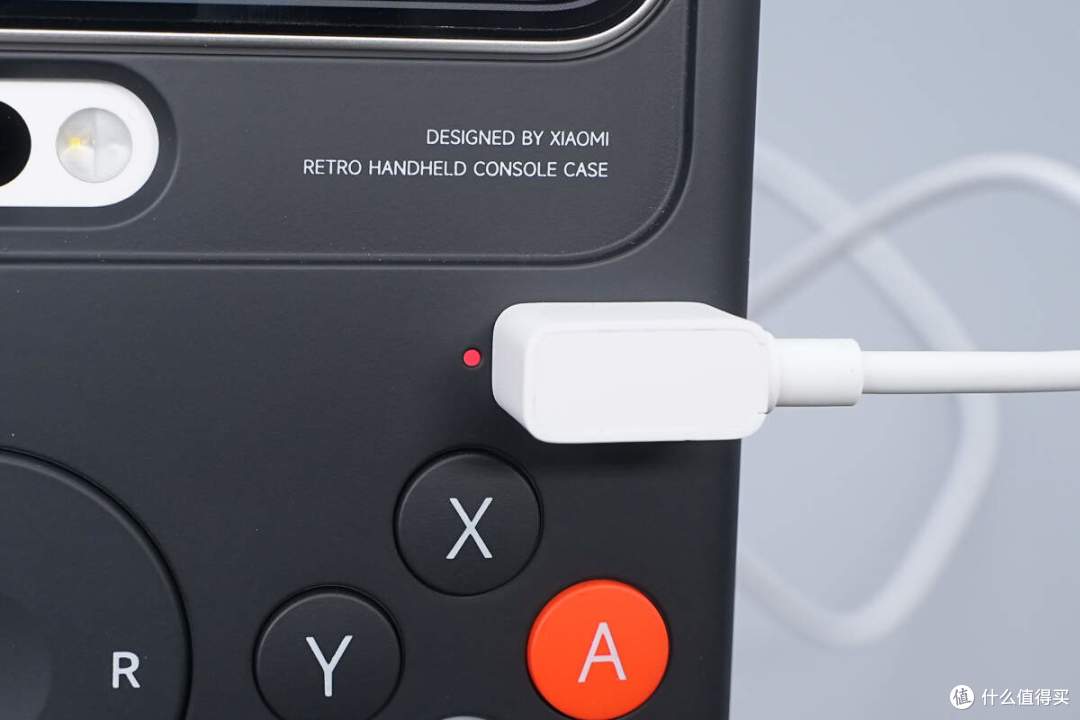

充电场景下，充电中指示灯红色灯光长亮，充满电后切换为绿色灯光长亮。

产品内置《愤怒的小鸟2》、《消灭战机》、《毛球跑酷》和《经典贪食蛇》四款正版游戏，帮助用户打发差旅途中的碎片时间。

用户可通过保护壳上的方向键、A键等实现游戏切换和游玩。

小米17 Pro复古掌机保护壳拆解

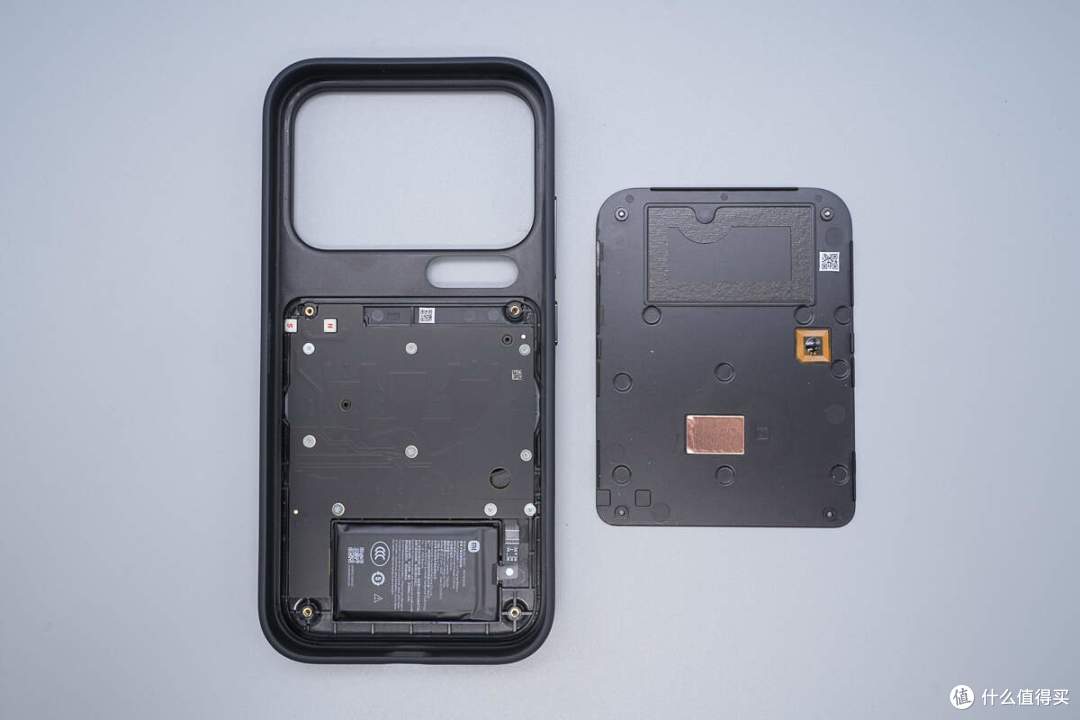

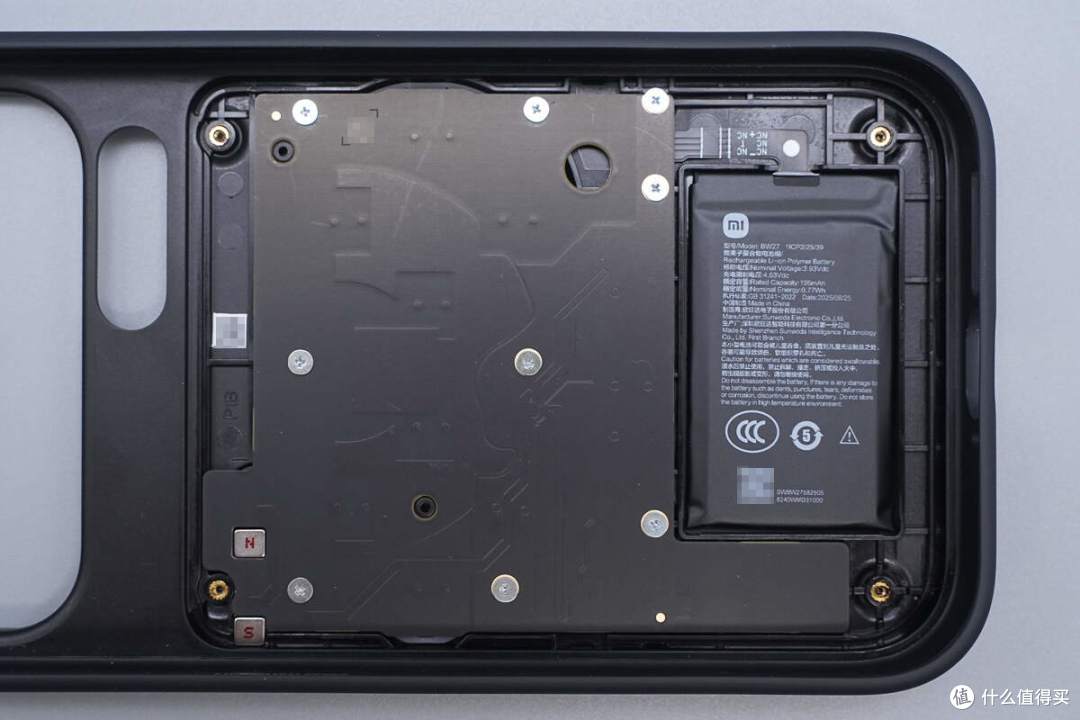

拆掉螺丝打开机身内侧盖板。

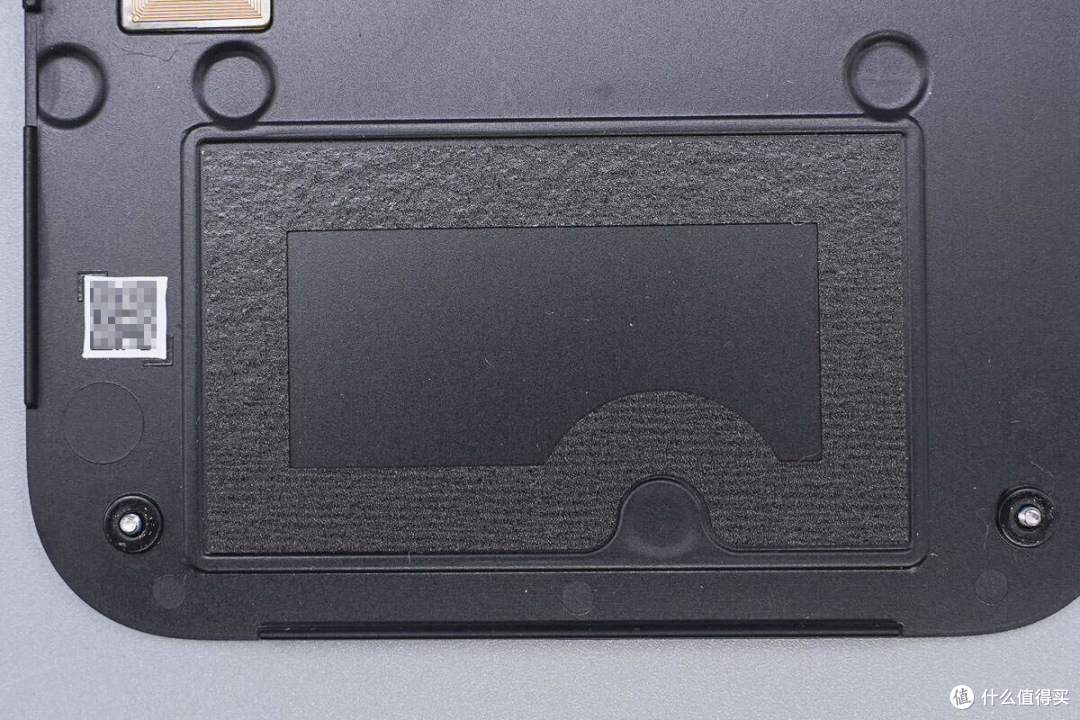

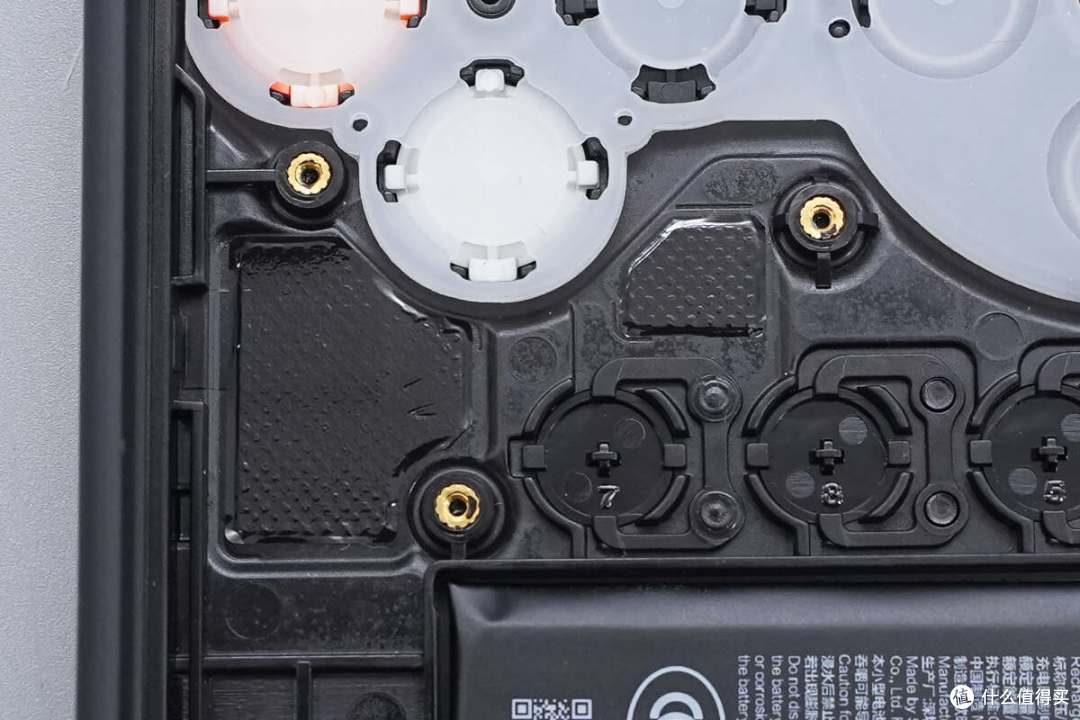

盖板内侧对应电芯区域贴有一圈保护泡棉。

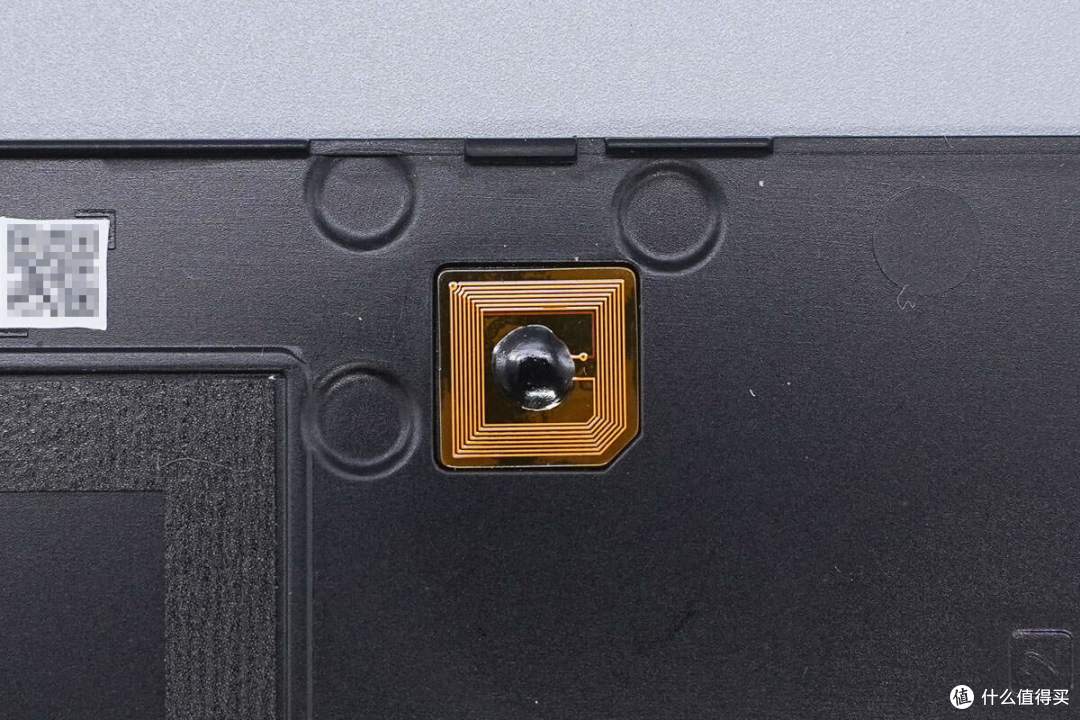

一旁贴有NFC天线。

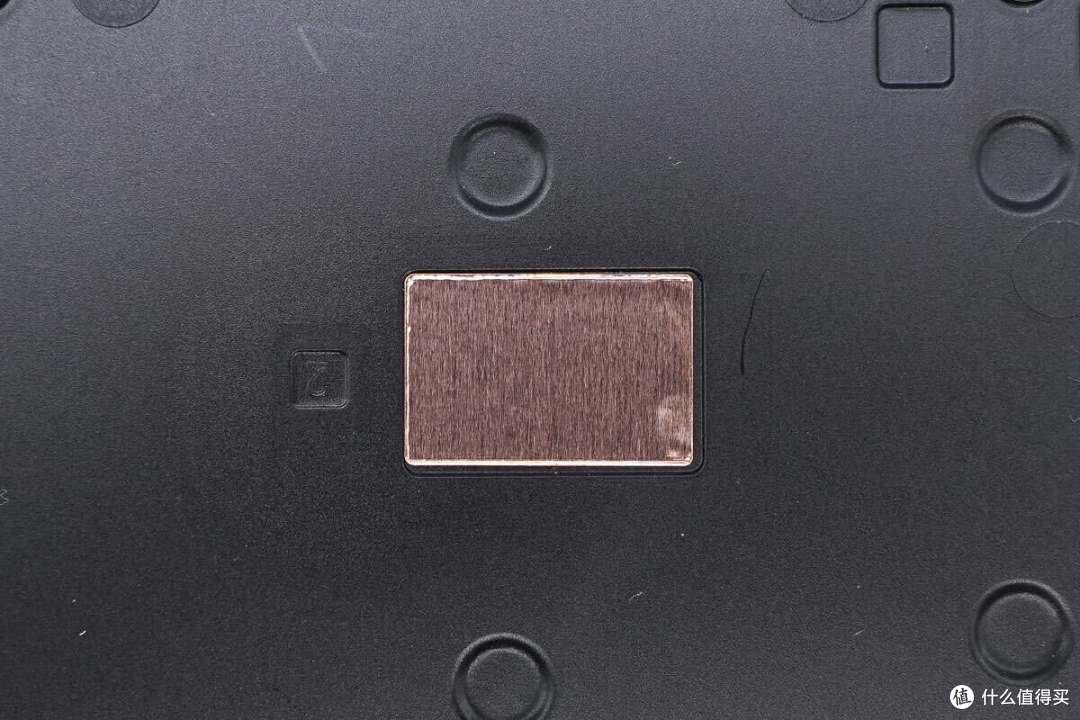

还有一个区域贴有一层铜箔。

保护壳内部主板使用螺丝进行固定。

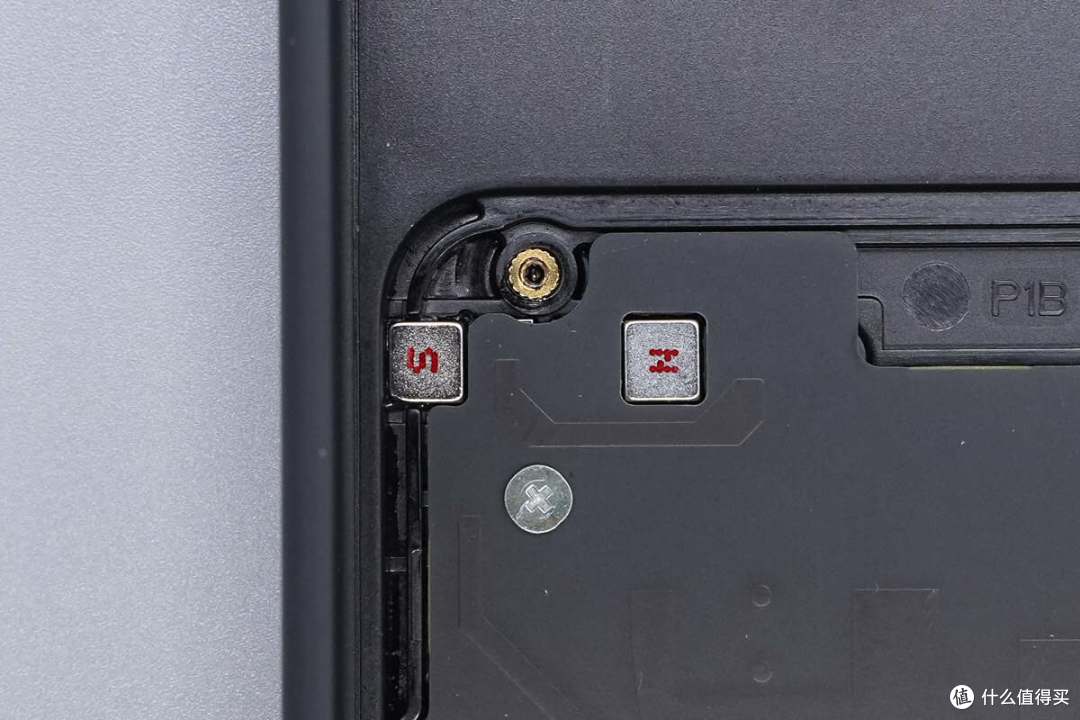

端角处小磁铁特写，通过标注S、N进行区别。

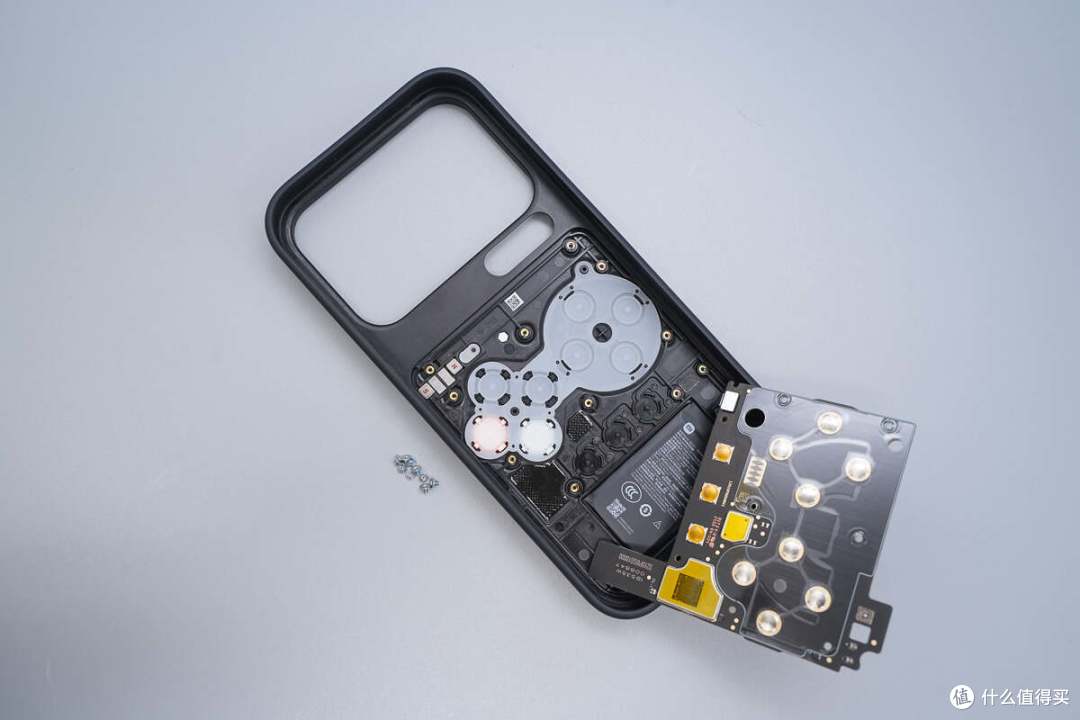

拆掉螺丝取出主板。

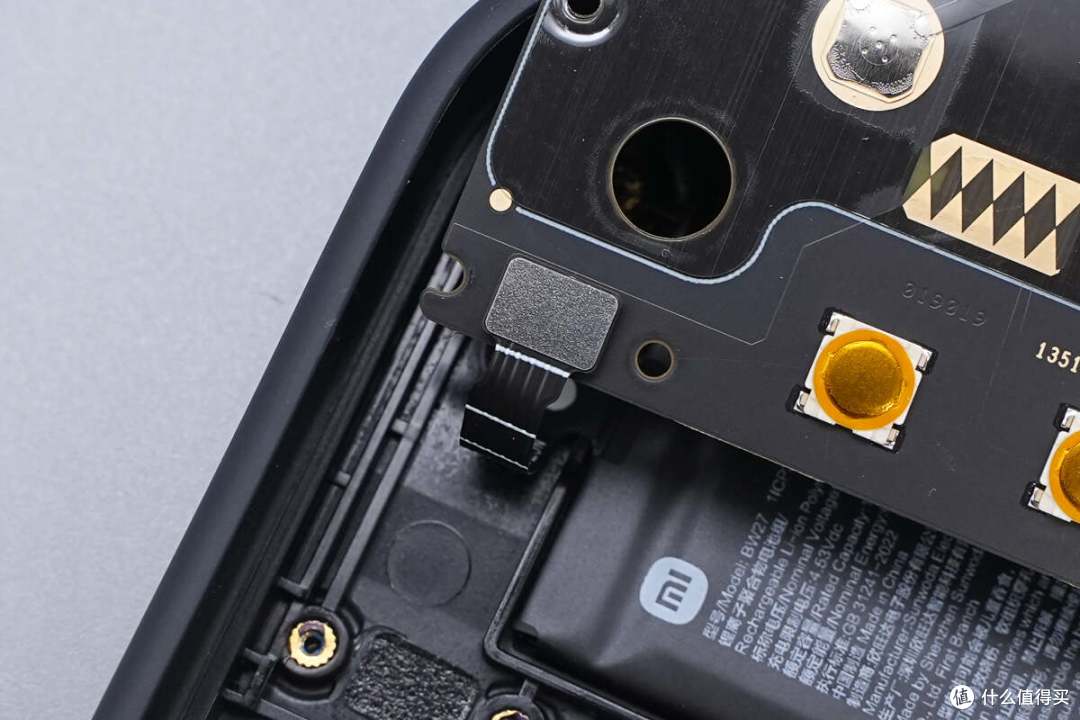

电芯排线连接到主板正面。

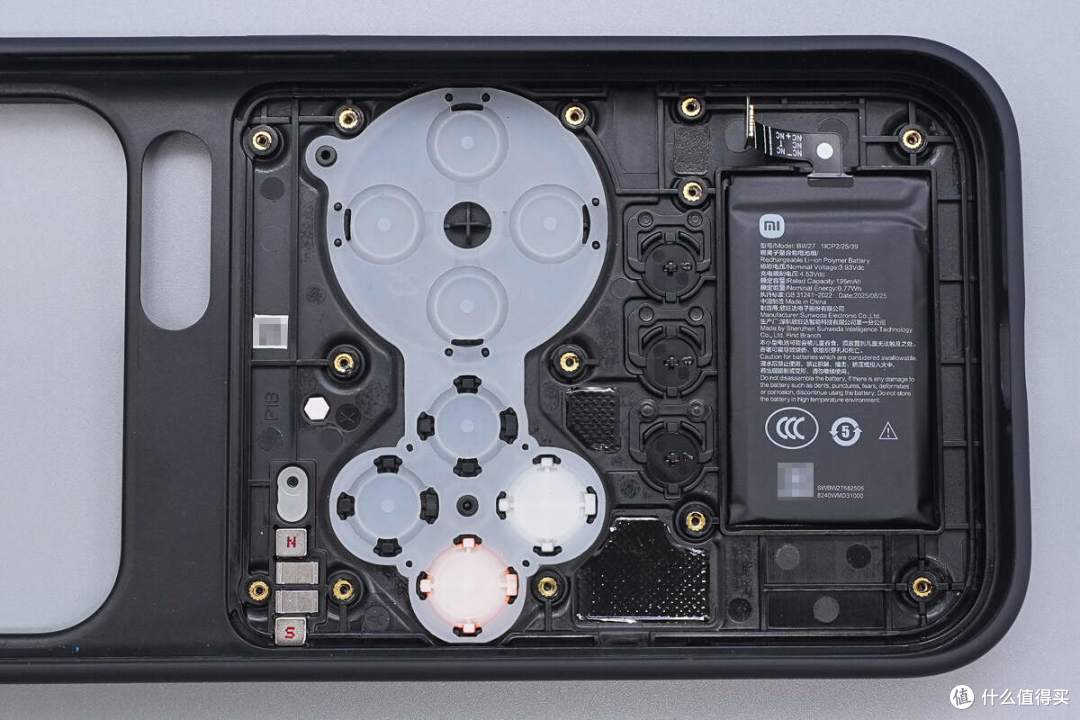

主板覆盖区域设有按键硅胶垫，右侧电芯置于槽内固定保护。

对应充电电路和蓝牙连接电路处贴有石墨散热贴纸。

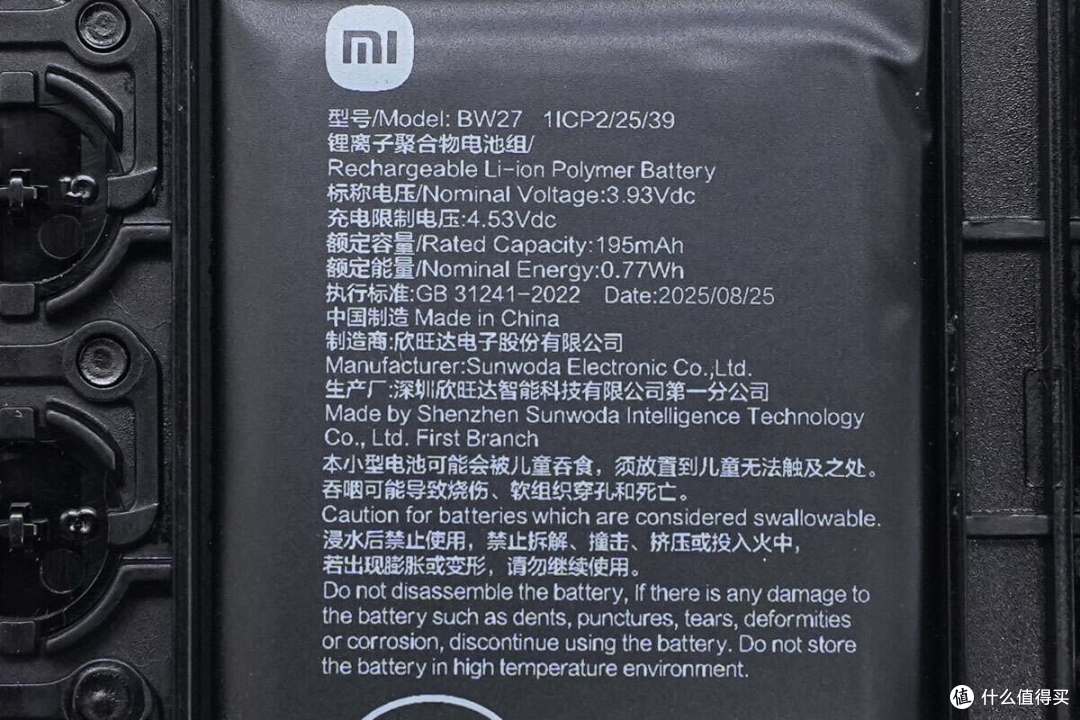

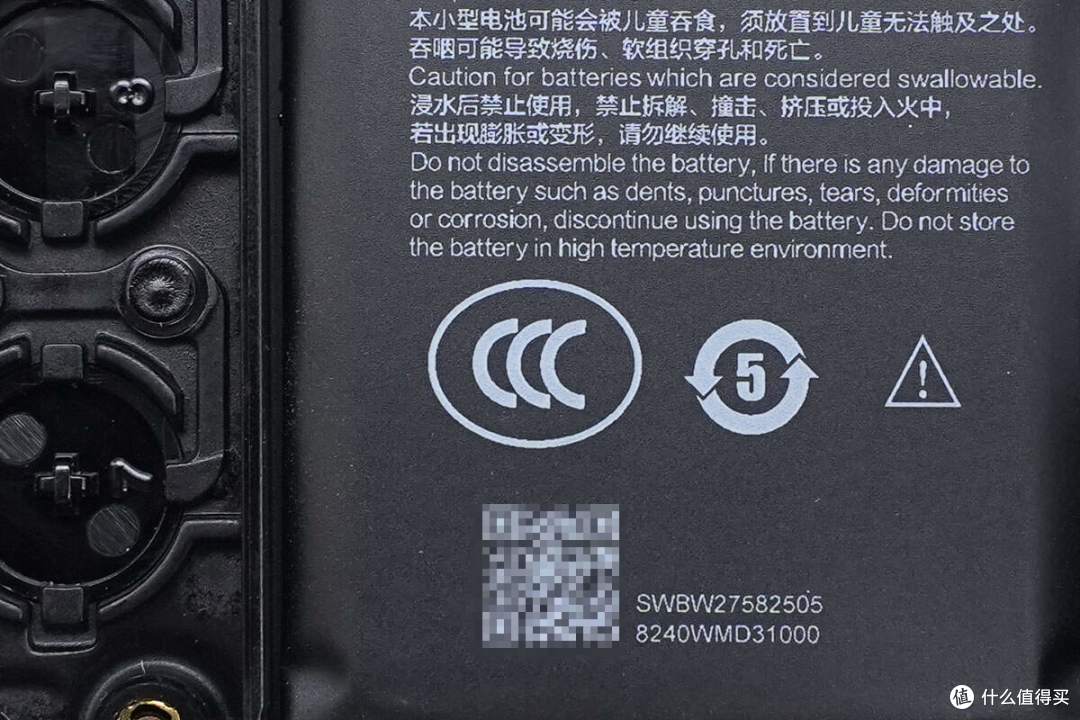

电芯参数特写

型号：BW27

锂离子聚合物电池组

标称电压：3.93Vdc

充电限制电压：4.53Vdc

额定容量：195mAh

额定能量：0.77Wh

制造商：欣旺达电子股份有限公司

生产厂：深圳欣旺达智能科技有限公司第一分公司

电芯通过了国家CCC强制认证。

主板正面一览，操控按键区域粘贴透明保护膜，下方充电电路和蓝牙连接电路均覆盖屏蔽罩处理。

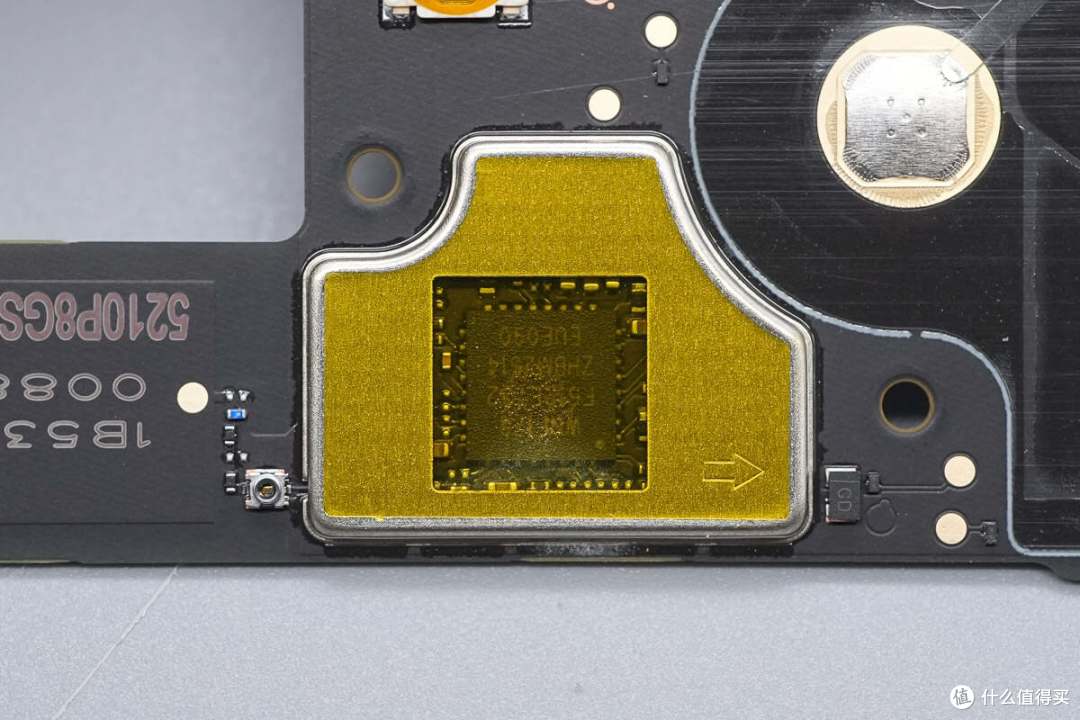

屏蔽罩对应蓝牙SOC芯片处镂空处理。

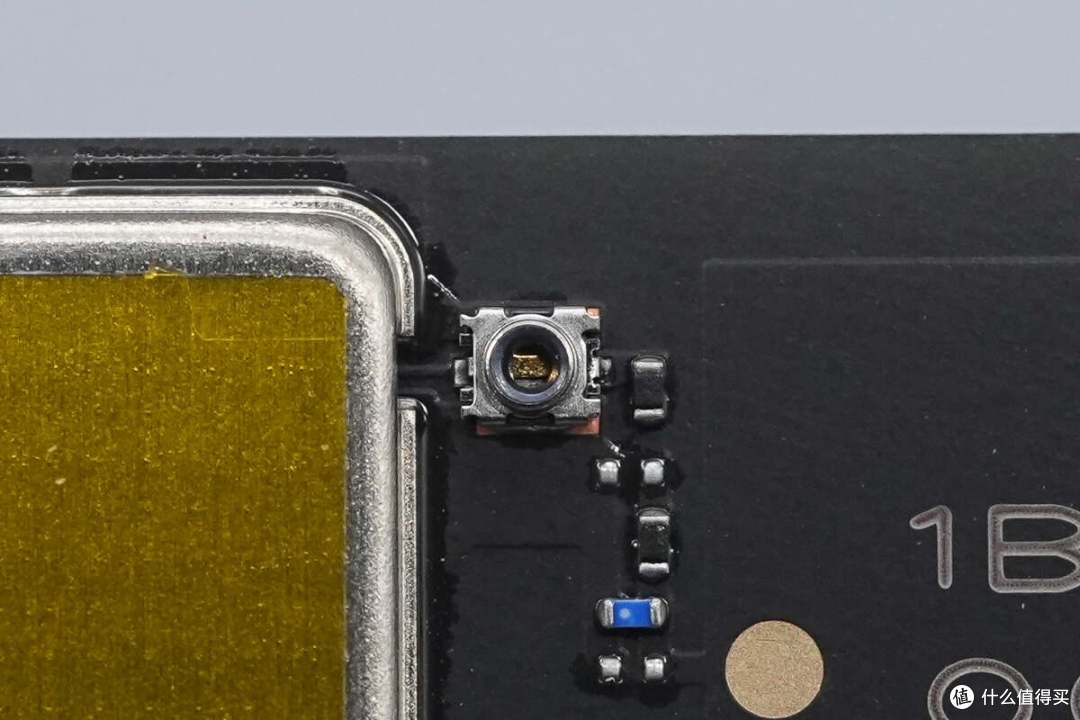

屏蔽罩一旁设有天线连接器。

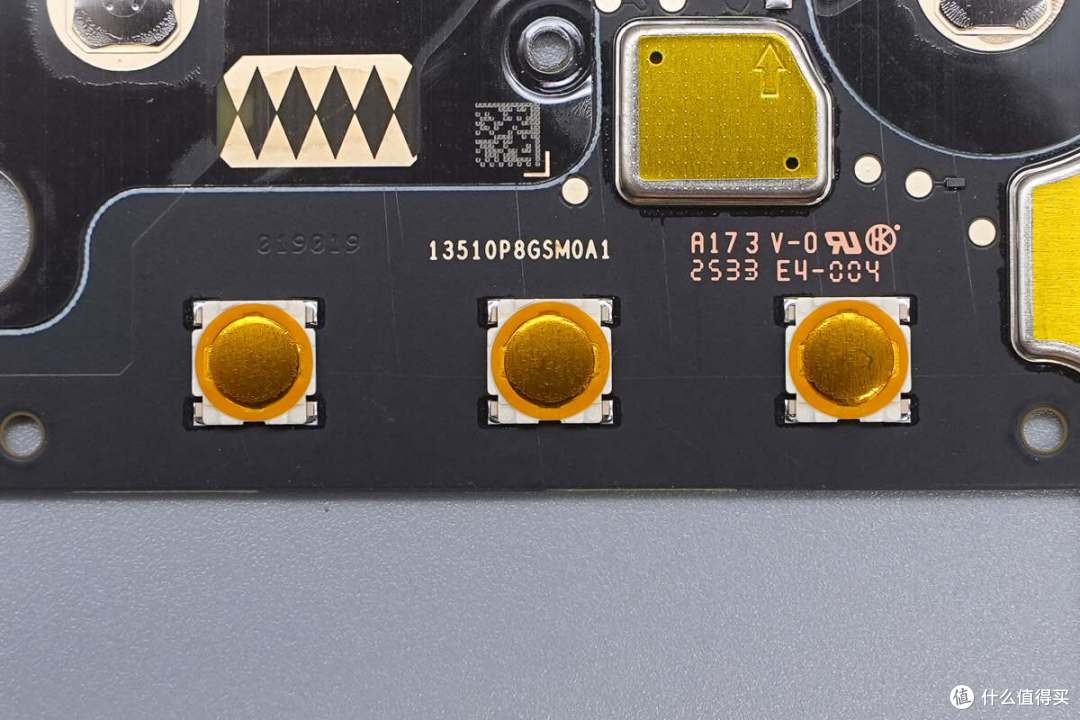

START、SELECT和POWER键特写。

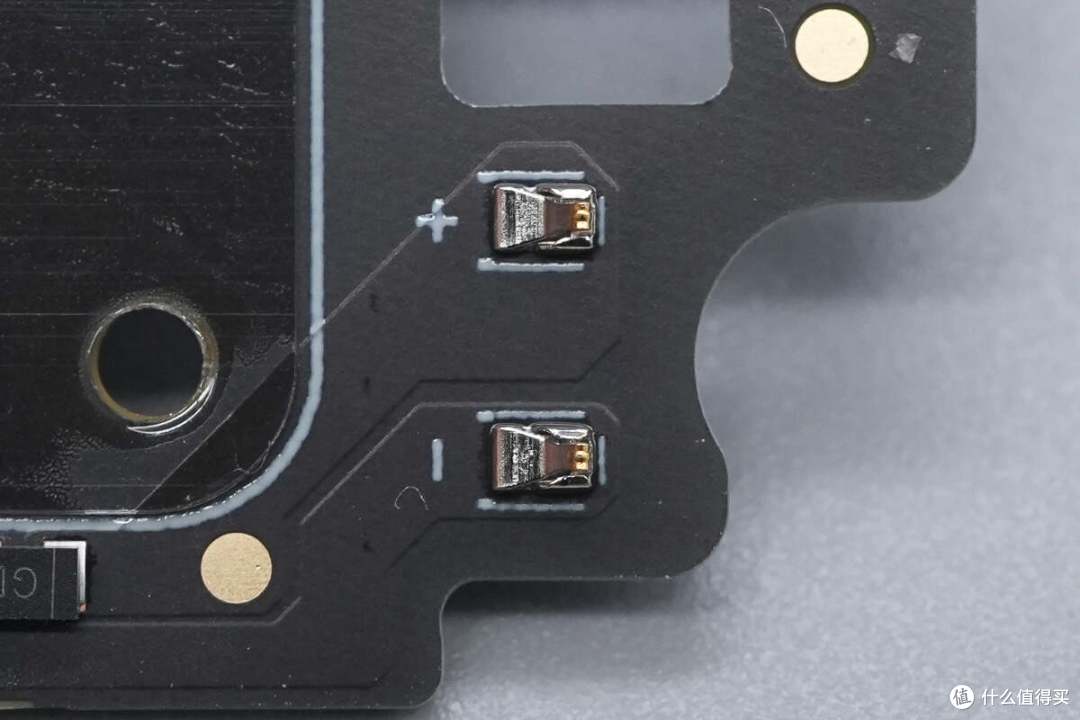

两个金属弹片用于连接充电触点

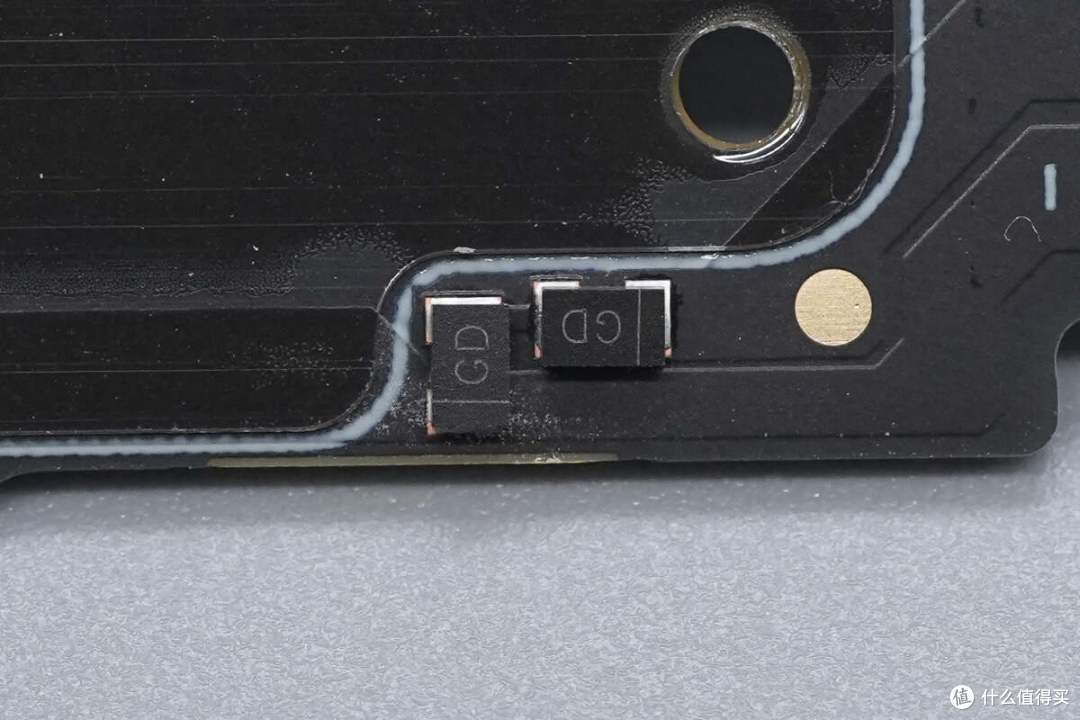

两颗丝印GD保护二极管。

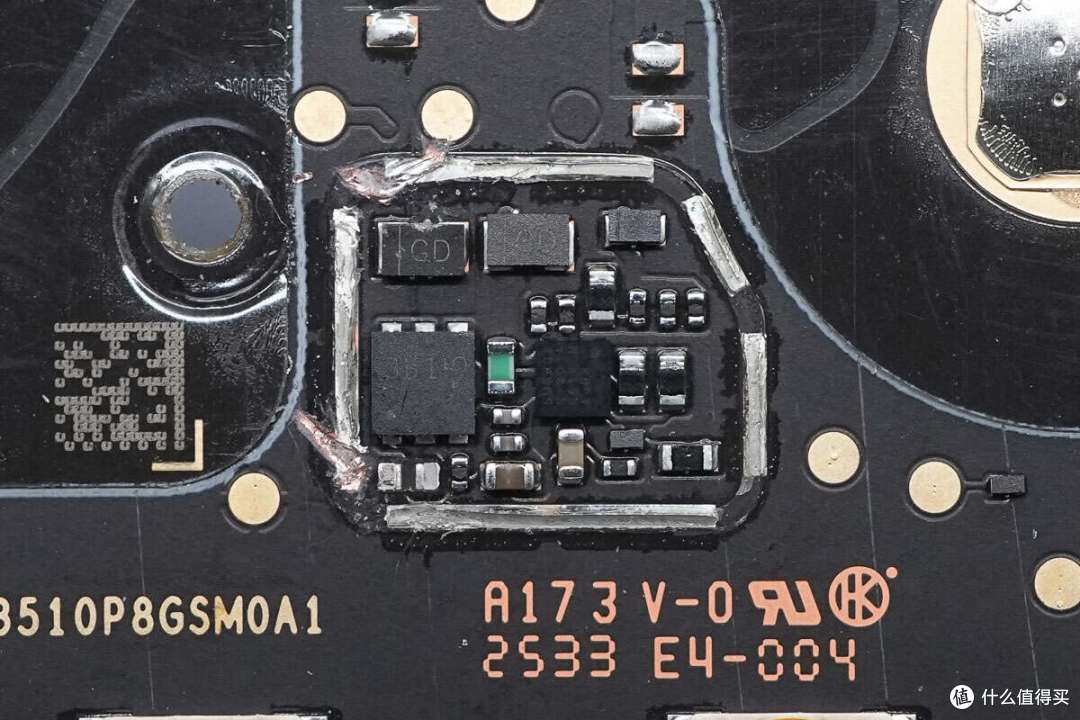

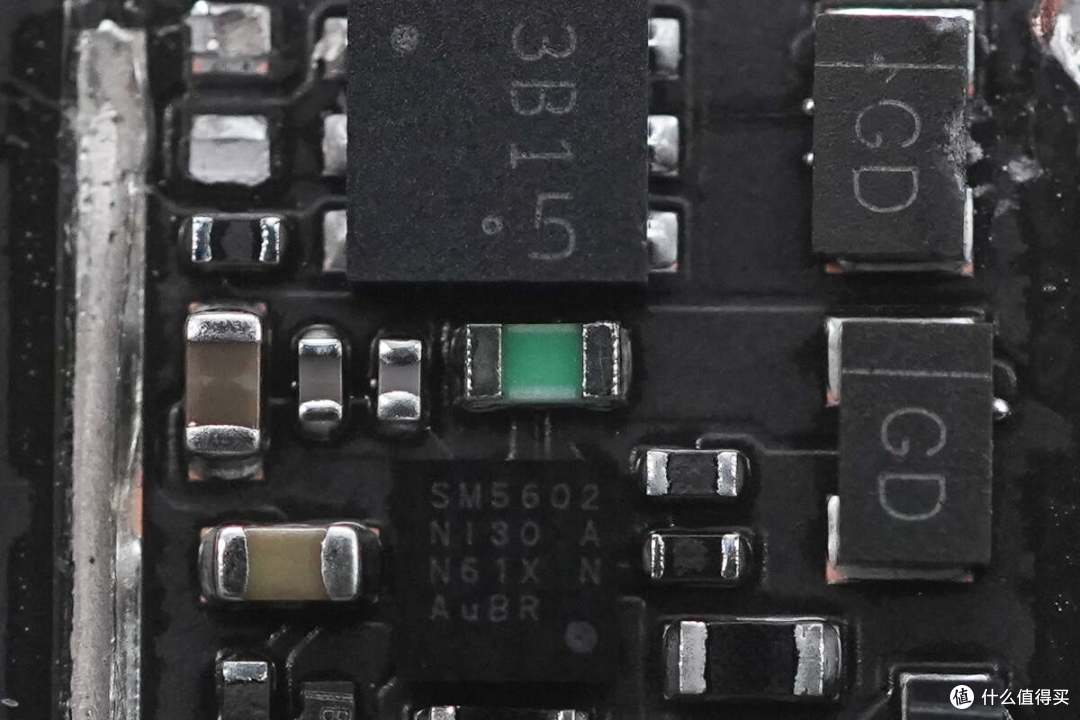

将充电电路屏蔽罩拆掉，区域内设有电池电量计量、电流取样电阻、保护二极管等器件。

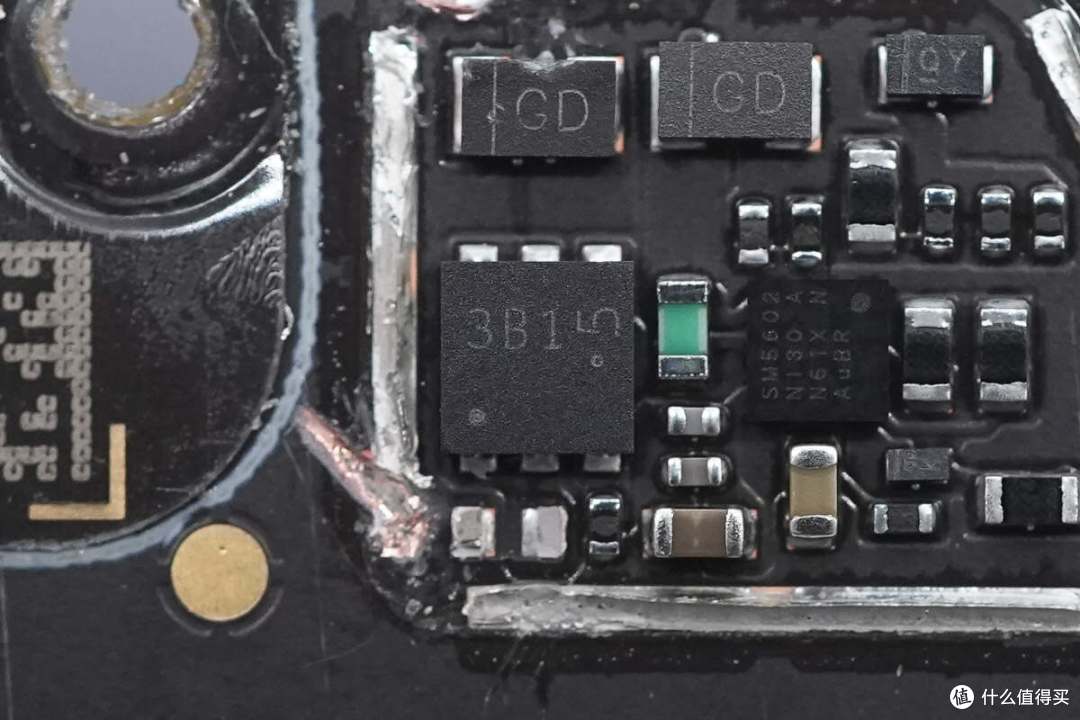

丝印3B1的MOS管来自LRC乐山无线电，型号为LP3418DT2AG，耐压30V，采用DFN2020-6S封装。

绿色电流取样电阻特写。

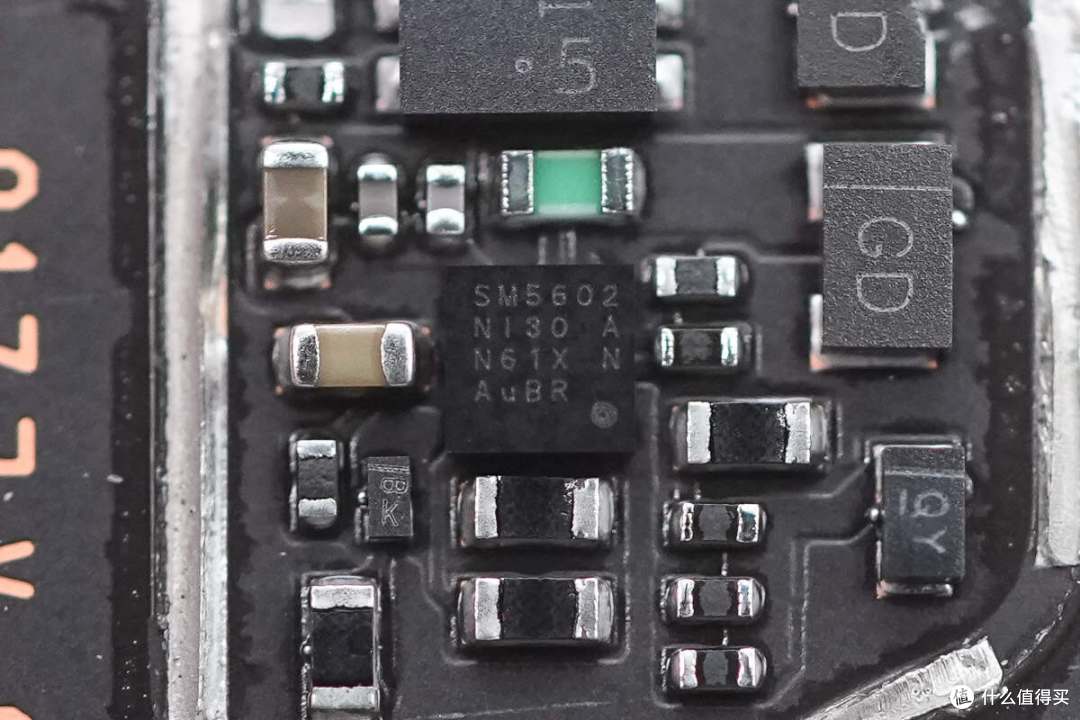

SiliconMitus矽致微SM5602用于电池电量计量。

指示灯特写。

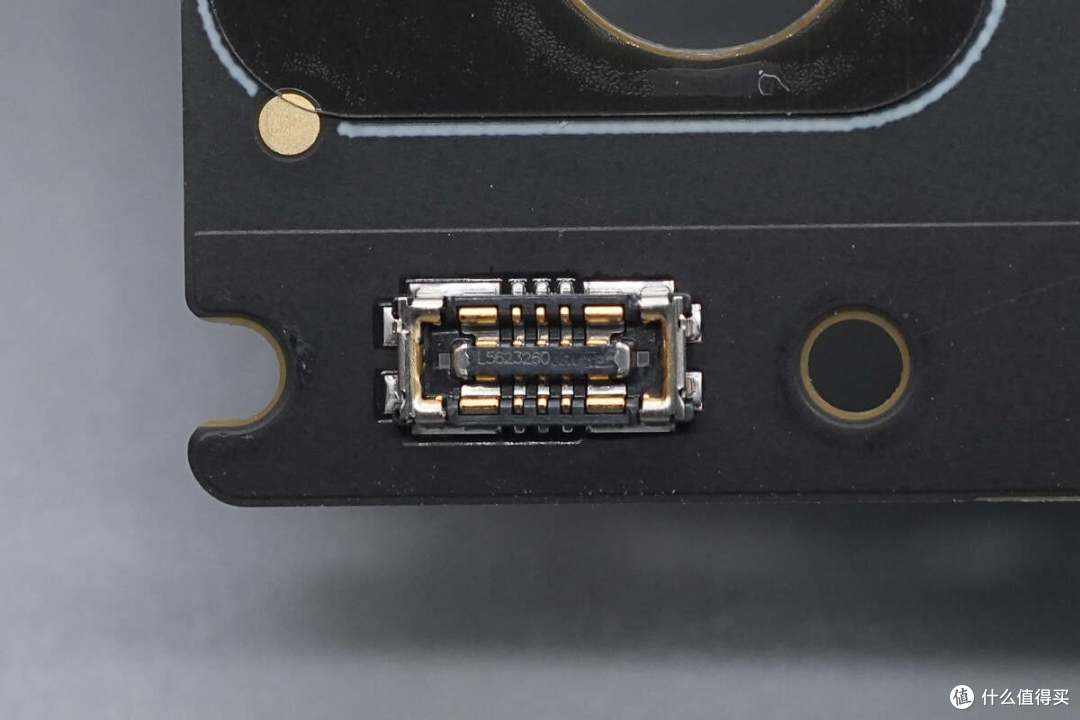

电芯排线连接插座特写。

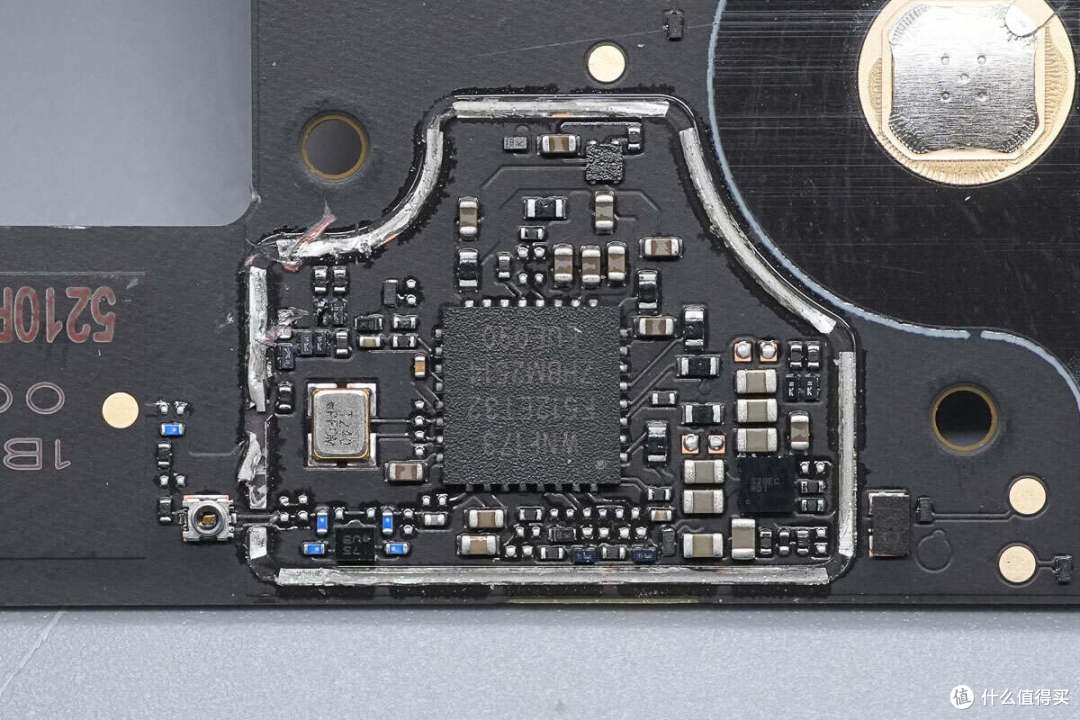

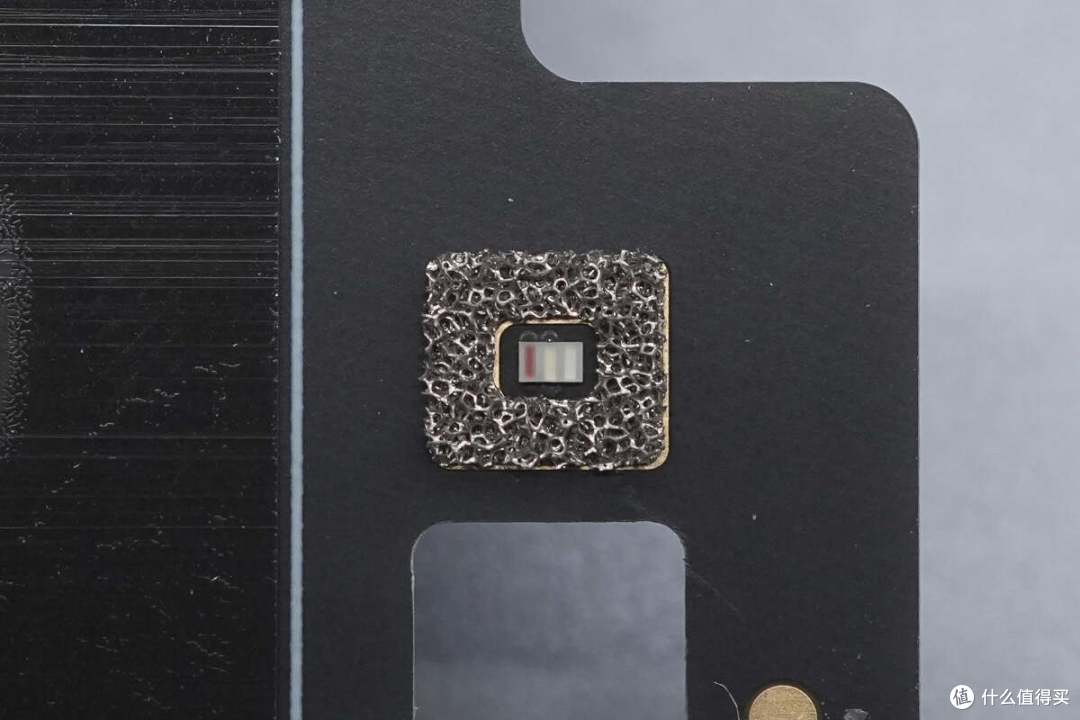

将另一个屏蔽罩也拆掉，区域内置蓝牙SOC芯片、晶振等器件。

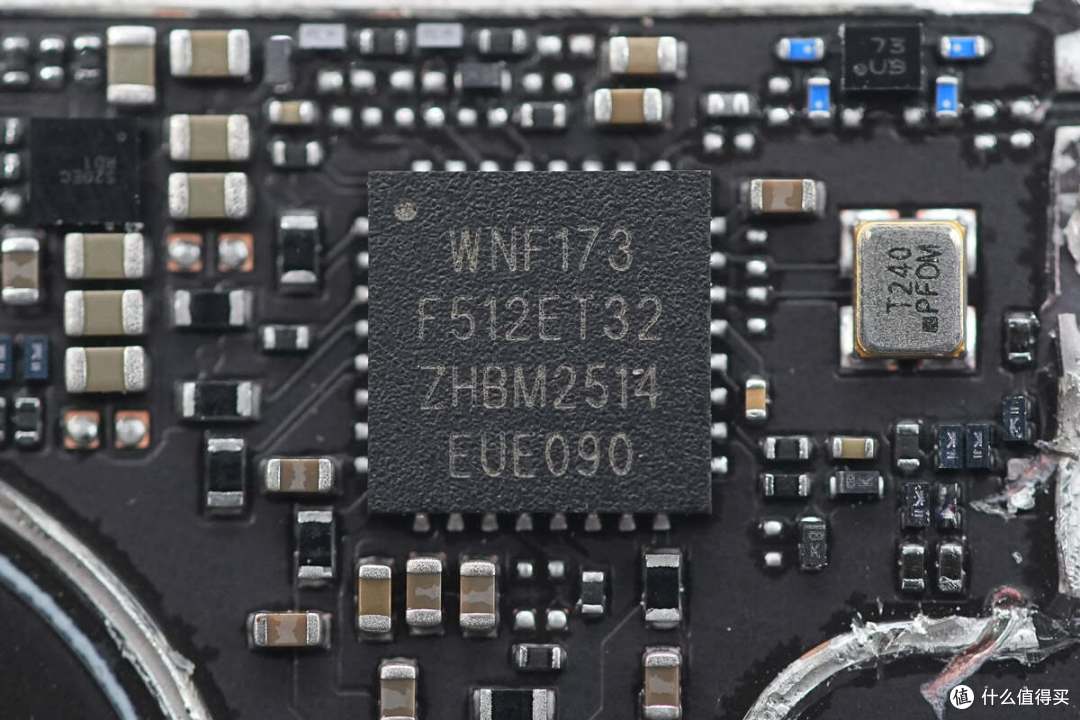

蓝牙SOC来自NanoSiC微纳，型号WNF173，采用QFN32封装。

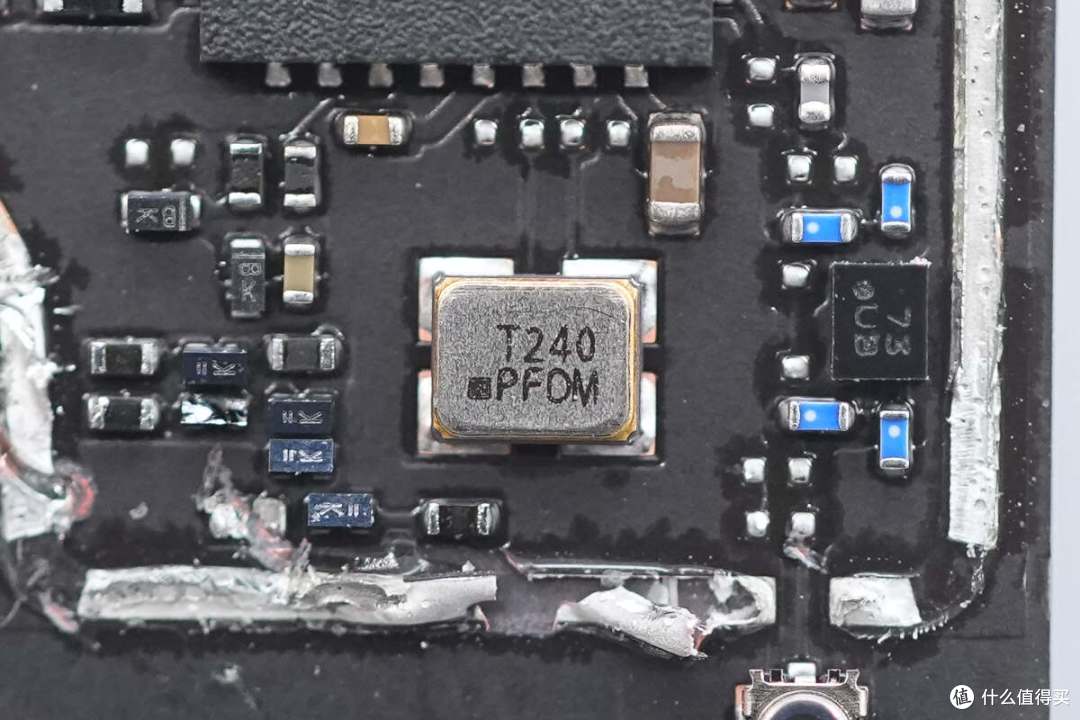

外置晶振特写。

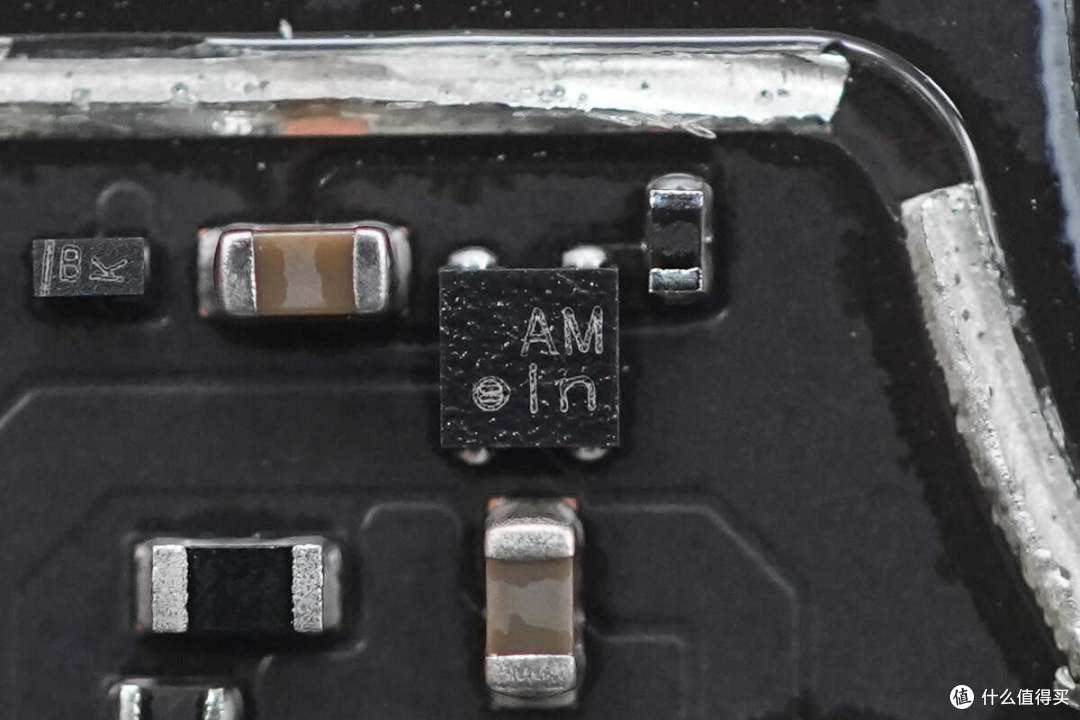

丝印AM In的存储器芯片。

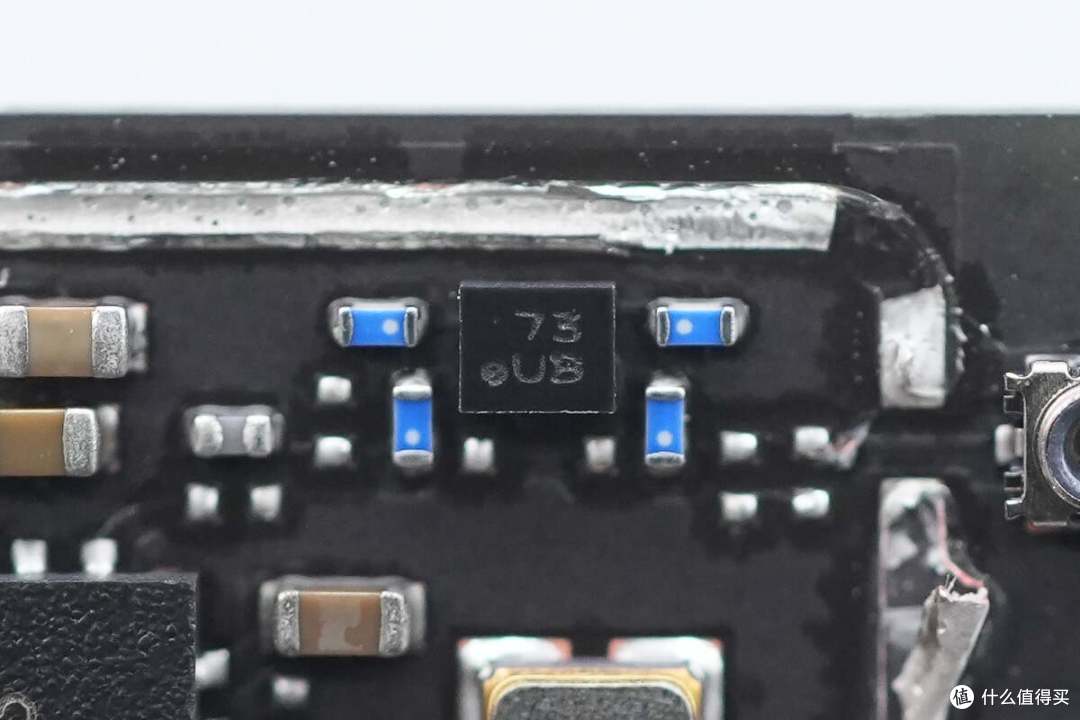

丝印73 UB芯片特写。

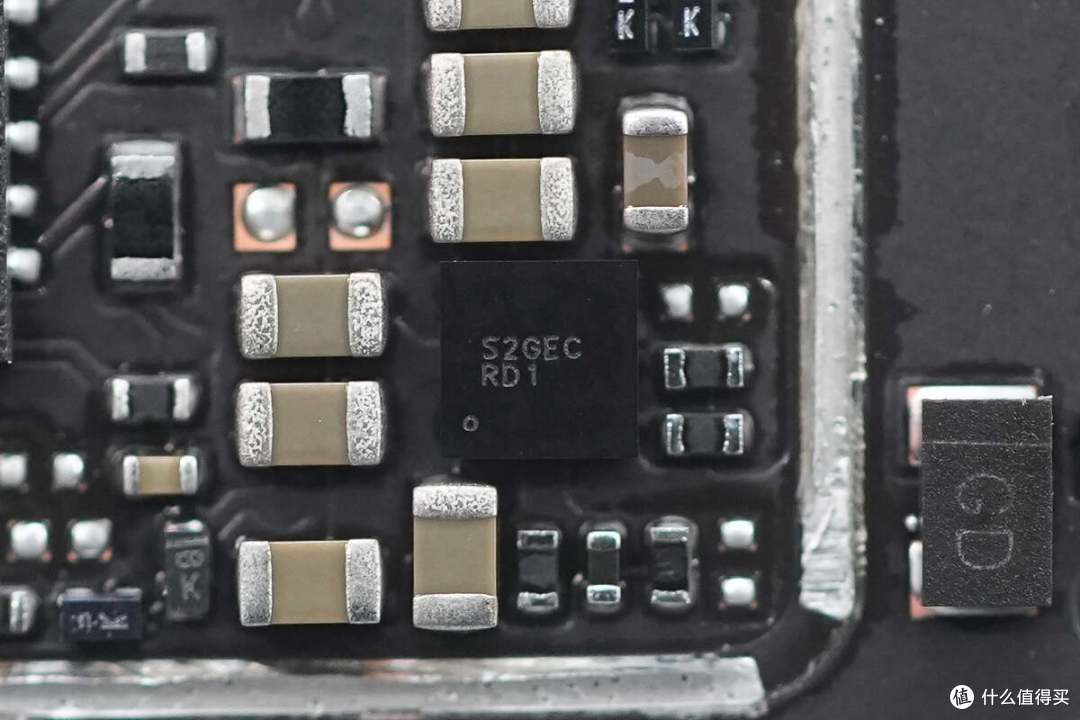

丝印S2GEC芯片特写。

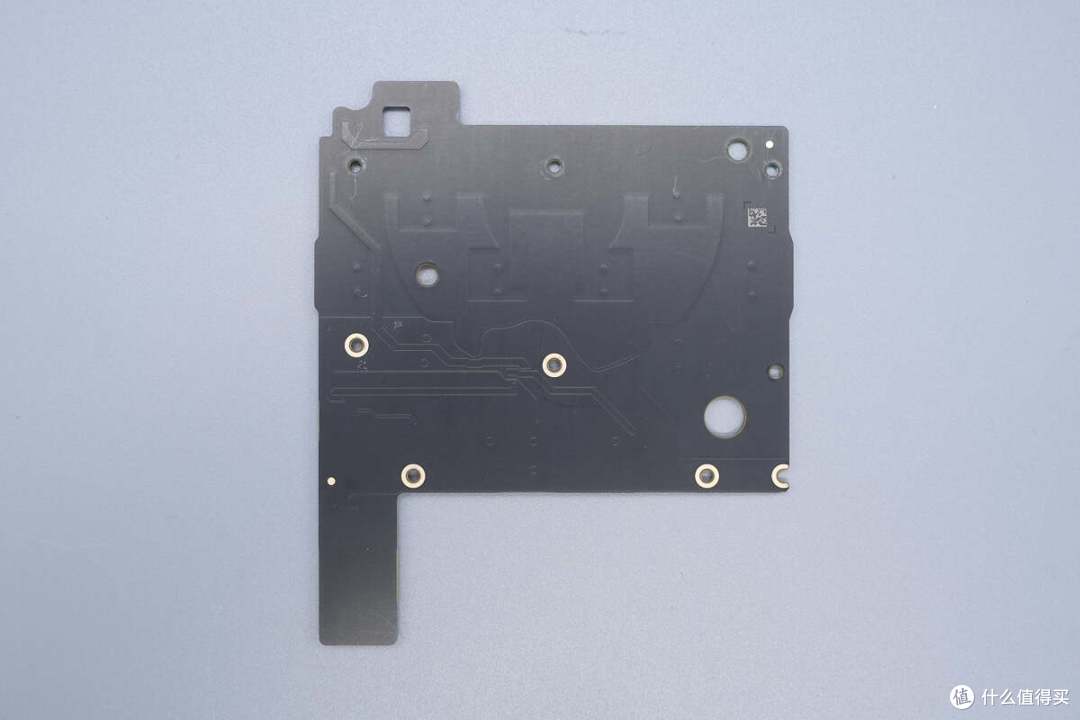

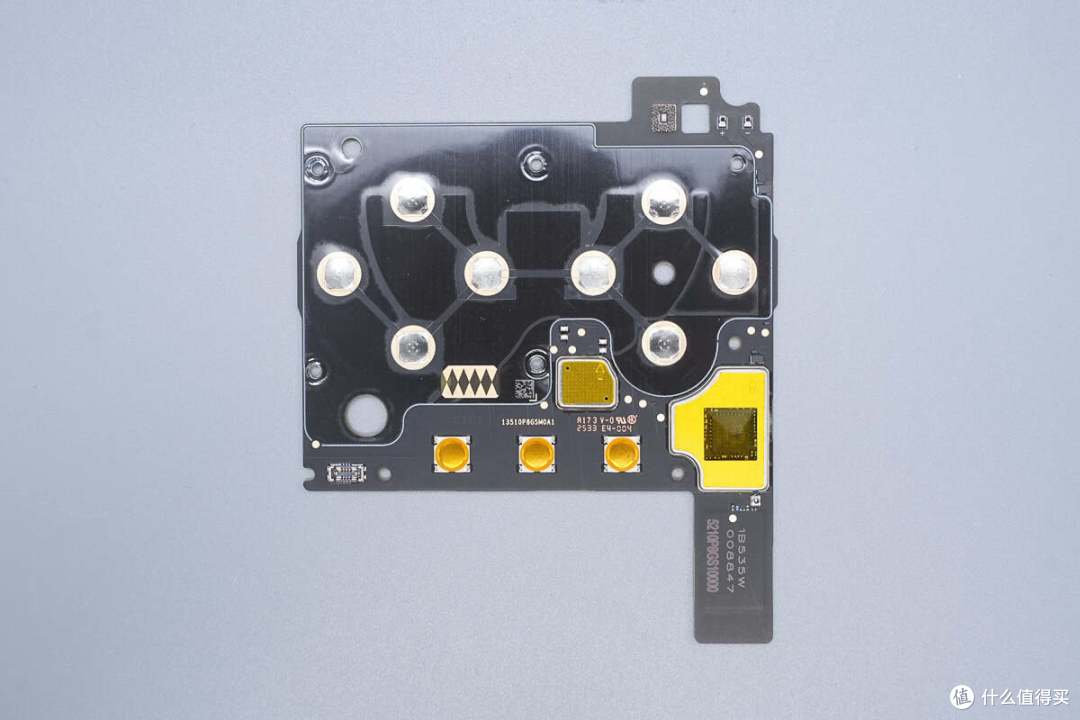

主板背面无器件。

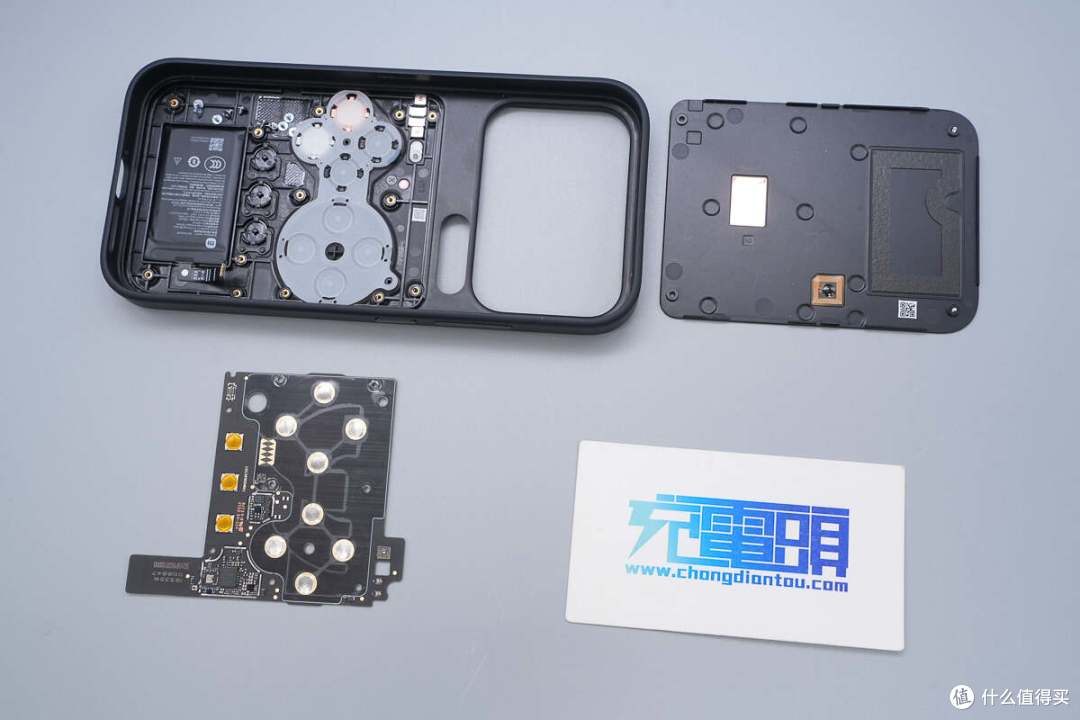

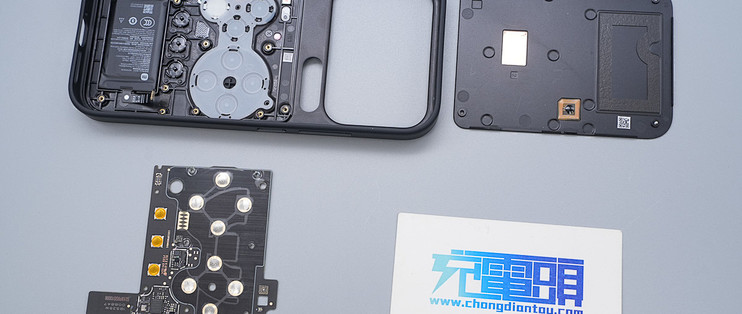

全部拆解一览，来张全家福。

充电头网拆解总结

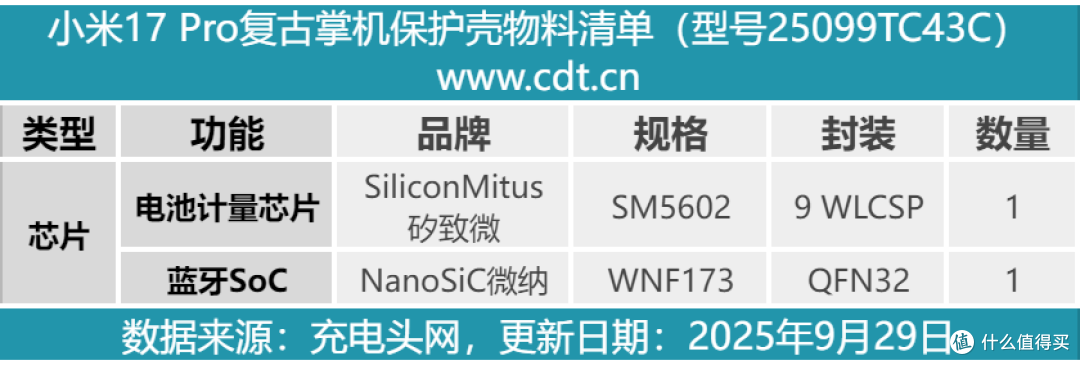

最后附上小米17 Pro复古掌机保护壳的核心器件清单，方便大家查阅。

小米专门设计的这款复古掌机保护壳采用亲肤材质，持握手感细腻舒适，操控按键和电源键还原掌机经典键位设计，更容易让用户沉浸其中。此外支持蓝牙连接，操作简单，无惧广告，此外还支持40天超长续航，闲暇碎片时间可通过其游玩经典游戏，大大提升了两款新机背屏可玩性。

不过值得注意的是，小米17 Pro和小米17 Pro Max两款机型尺寸不同，对应的保护壳不能互用，其次套上保护壳后无法进行无线充电，频繁拆卸可能会降低使用体验，因此入手时需考虑清楚。

充电头网通过拆解了解到，这款保护壳内部结构较为简单，PCB主板上设计充电电路和蓝牙连接电路，并覆盖屏蔽罩处理。使用了微纳WNF173蓝牙SOC，矽致微SM5602电池计量芯片等器件。电芯由欣旺达提供，并通过了CCC认证，质量可靠。
