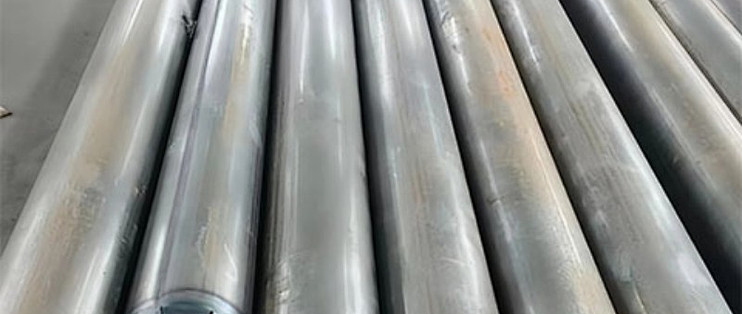

工厂预制式深井阳极体

工厂预制式深井阳极体219×6000mm与273×6000mm是专为外加电流阴极保护系统设计的核心组件，适用于高土壤电阻率、空间受限或复杂地质条件下的工程场景，具备模块化设计、长寿命、高效均匀保护等优势。

一、规格与结构

1.规格：

1.外径：219mm或273mm

2.长度：6000mm（其他常见规格如219×4000mm）

2.结构：

1.由2-4支管状阳极串联构成，单支阳极尺寸常见为Φ25×1000mm或Φ50×1500mm。

2.阳极体预先封装在钢套管内，如直径219mm或273mm的20#钢套管，钢套管长度分为4000mm（每管串接2支阳极）和6000mm（每管串接3支阳极），便于现场吊装与施工。

二、材质与性能

1.阳极材质：

1.高硅铸铁：硅含量4.0%-4.5%，表面形成致密SiO₂保护膜，耐酸腐蚀性强，消耗率≤2mg/A·年，寿命>20年。

2.钛基贵金属氧化物（MMO）：如铱、铂涂层，允许电流密度50-100A/m²，寿命突破50年，适用于高氯离子环境。

2.封装套管：

1.采用无缝钢管，内部填充高纯度冶金焦炭颗粒（粒径2-5mm，密实度≥90%）与化学吸水剂，形成低电阻率导电通路，电阻率<0.1Ω·m，可降低接地电阻40%-60%。

3.导气管：

1.采用网孔状不锈钢管或绝缘法兰连接结构，配备顶部排气孔，通过中心定位支架固定阳极串，解决气阻问题（第二代产品气阻降低40%）。

4.电缆与接头：

1.阳极引出电缆采用单芯多股绞合铜导线，截面积≥16mm²，长度≥1.5米，电压等级0.6/1kV，PVC绝缘护套。

2.接头密封可靠，引线与阳极接触电阻<0.01Ω。

三、应用场景

1.高电阻率土壤：

1.如新疆戈壁、西北干旱区，埋深20-30米接触含水层，显著降低接地电阻（较传统浅埋阳极降低40%-60%）。

2.空间受限区域：

1.城市地下综合管廊、近海钻井平台桩腿，地表占地面积小，减少对外部设施的干扰。

3.复杂地质：

1.喀斯特地貌、花岗岩地质，通过深井垂直埋设突破高土壤电阻率限制，确保在恶劣环境下的有效性。

4.长输管线：

1.如西气东输三线工程，单组阳极保护范围达35公里以上，降低系统复杂度。

5.储罐底部：

1.采用分布式深井阳极地床，多个浅埋阳极组分散布置，优化电流分布，降低腐蚀速率。

四、优势特点

1.电场均匀性：

1.电场沿管道轴向和径向均匀扩散，保护电位波动控制在±0.1V以内，减少保护盲区。

2.智能监测：

1.集成分布式光纤传感器，实时监测填料密实度与阳极消耗率，故障预警准确率达90%，维护频率可降低至5年/次。

3.长寿命：

1.高硅铸铁阳极寿命>20年，钛基MMO阳极寿命突破50年，减少更换频率。

4.环保性：

1.生物降解焦炭填料降低60%环境扰动，符合绿色施工要求。

五、安装要点

1.地质勘察：

1.测量土壤电阻率，避开地下设施（如电缆、管道）。

2.钻井：

1.使用符合要求的钻机，井深、井径及垂直度需达到设计标准（通常≥15米，干旱地区需达20-30米），钻进时加膨润土固井。

3.阳极吊装：

1.分段吊装阳极体，确保连接紧固可靠，中心线与井中心线重合。

4.回填与密封：

1.分层回填焦炭填料，密实度≥90%，井口用黏土或混凝土密封。

5.电缆连接：

1.阳极棒与电缆必须采用放热焊接，接头采用多重热缩套管+环氧树脂严格密封，确保永久电连续，杜绝水分渗入腐蚀断路。
