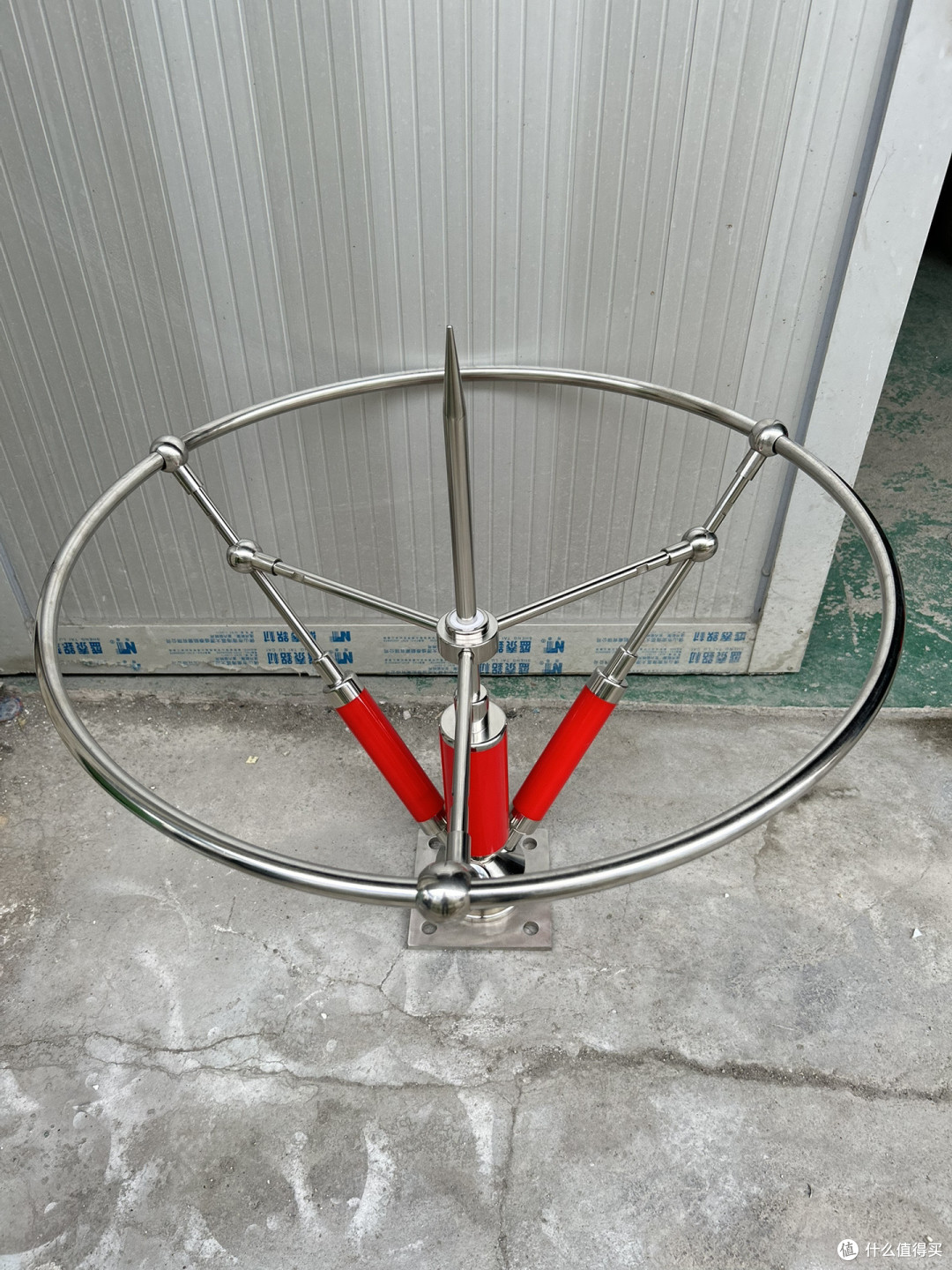

（110KV高压变电站）可控放电避雷针

一、技术原理与核心优势

可控放电避雷针通过主动干预雷电放电过程，突破传统避雷针被动引雷的局限，其核心原理如下：

1.电场监测与预判
内置高精度大气电场传感器，实时监测雷云与地面电场强度变化（阈值范围5-20kV/m），结合雷电磁脉冲探测技术，预判雷击概率及位置。

2.主动触发上行先导
当电场强度接近雷击临界值（约雷击前100-500微秒），装置通过高压脉冲发生器或激光电离技术，在避雷针顶端主动产生上行先导放电。上行先导与雷云下行先导提前相遇，形成可控放电通道，迫使雷电流通过避雷针接地系统泄放。

3.抑制工频续流
采用阻抗匹配设计或脉冲电流阻断技术，避免雷击后工频续流导致的绝缘子闪络，保护设备安全。

4.核心优势：

·保护范围扩大：相同高度下，保护半径比传统避雷针扩大10%-30%（如针高50米时保护半径达107米）。

·防雷效率提升：主动引雷降低输电线路导线或绝缘子直接雷击概率，典型应用可降低跳闸率30%-50%。

·二次效应减弱：大幅降低雷击产生的电磁脉冲和地电位反击，保护敏感电子设备。

·经济性显著：成本约为传统避雷线投资的1/3-1/2，适应复杂地形（如山区、高土壤电阻率地区）。

二、结构组成与关键参数

可控放电避雷针由四大核心系统构成：

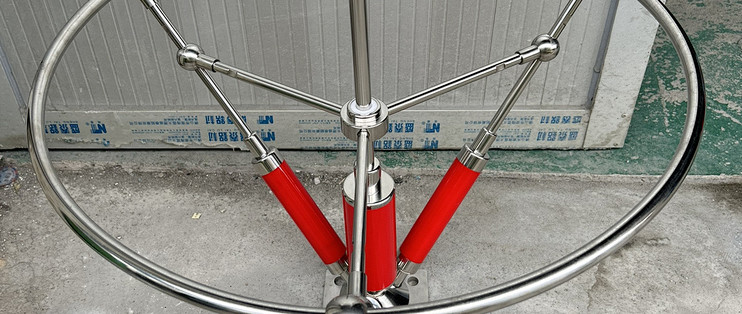

1.接闪器

·主针：采用不锈钢或合金材质，耐腐蚀性强，作为雷电放电主通道。

·动态环：合金环状结构，保持电位稳定，辅助电场均匀分布。

·辅助电极：增强电场畸变能力，产生电晕放电。

2.触发装置

·监测电场变化，当电场强度达到设定阈值时，自动启动高压脉冲发生器，激发电晕放电。

3.储能装置

·由非线性电阻和电容元件组成，感应雷云电场并储能，触发时释放能量使主针电位突变。

4.接地系统

·接地电阻：普通地区≤10Ω，高阻区及无人区≤30Ω。

·材料：采用铜包钢接地极和降阻剂，确保雷电电流快速泄放。

·设计：垂直接地极间距一般不小于其长度的两倍，水平接地极埋深不小于0.6-0.8米。

关键参数：

·保护角：55°-65°（绕击概率不大于十万分之一时为55°）。

·上行雷闪主放电电流：中值为7kA，陡度小于5kA/μs。

·抗风能力：不低于风速50m/s。

·安装垂直度：偏差不超过千分之三。

三、应用场景与安装要求

1. 典型应用场景

·110KV变电站：安装于进出线门型架两端，保护关键设备免受雷击。

·输电线路：

·直线杆塔：安装在杆塔顶部中心位置。

·耐张杆塔：除顶部安装外，转角外侧适当增设。

·雷电活动频繁区域：如跨越山区、河流的杆塔，增加数量和高度。

·其他场景：微波站、电视塔、高层民用建筑等对防雷要求高的设施。

2. 安装要求

·位置选择：

·安装在被保护物体高处，周围无遮挡物。

·自针头顶部至被保护物顶部高度需大于3米。

·引下线敷设：

·一般设两根专用接地引下线（直接装在铁塔上的避雷针无需另设）。

·引下线采用圆钢（直径≥10mm）或扁钢（4×25mm），沿建筑物外墙敷设，经最短路径接地。

·易受机械磨损处，地面上约1.7米至地面下0.3米段穿铁管保护。

·接地装置：

·接地极采用铜包钢等金属材料，深埋地下。

·高土壤电阻率地区采用多个接地极并联并添加降阻剂。

四、维护与检测要点

1.日常检查：

·检查接闪器是否有损坏、变形或腐蚀（针尖磨损可能影响放电性能）。

·检查引下线连接是否松动或断裂。

·定期测量接地电阻，确保其在合格范围内（如接地电阻增大需添加降阻剂或增加接地极）。

·检查接地装置周围土壤是否塌陷或被水冲刷，及时修复。

2.雷击后检查：

·雷击后立即检查避雷针及接地装置，记录雷击次数及位置。

·重点检查接闪器、引下线和接地装置的完整性。

3.专业维护：

·由专业人员进行安装和维护，避免在避雷针附近进行可能产生静电或电磁干扰的活动。

·严禁在避雷针上悬挂或放置物品，雷雨天气中远离避雷针。
