这款桌面充电站整合了AC插座与多口快充，以解决桌面电源杂乱问题。通过拆解发现，其内部采用分区设计和大量优质元器件，旨在实现150W大功率输出的稳定与高效，为追求桌面集成化供电的用户提供了一个值得关注的选择。
智能速览
总输出功率达150W，配备3个AC插座和3C1A四个USB接口。
内部采用分区设计，快充模块与控制模块独立设置，互不干扰。
核心器件采用英诺赛科氮化镓、东科半导体、智融科技等知名品牌方案。
USB-C1/C2接口支持PD3.1协议，最高输出功率为140W。
内部PCBA模块整体打胶填充，并辅以导热垫和黄铜散热片，散热设计扎实。
精华内容
将传统插线板与多口快充器融合，其内部构造如何实现150W的稳定输出？拆解揭示了其用料与设计的考量。
外观与接口布局

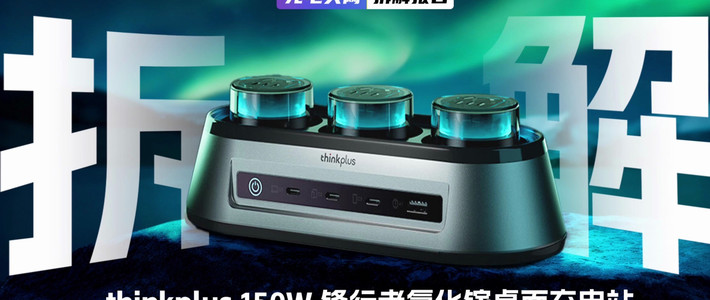

充电站采用跑道式设计，自带国标三脚插头，机身顶部设有三个带安全门和防雷保护的半透明AC插座，并支持触摸控制的炫彩LED。
侧面布局了3C1A四个USB接口，其中前两个USB-C口兼容协议最全，支持PD3.1、QC3.0、FCP、SCP、AFC、PPS和AVS等，最高输出功率为140W；第三个USB-C口最高支持PD45W；USB-A口则支持常见的快充协议。
机身尺寸约为222mm x 99mm x 64.5mm，重量约为1067.5克，整体颇具分量。
内部散热与结构
打开外壳，内部采用分区设计，由控制PCBA模块和快充PCBA模块组成，两者通过导线连接。模块整体被打胶填充，起到绝缘和固定的作用。
在PFC开关管、整流管和AHB半桥芯片等关键发热器件上，均涂有导热胶加强散热，底壳内部还设有导热垫，确保热量能高效传导至外壳。
这种扎实的填充和散热设计，是保障其150W大功率长时间稳定输出的基础。
快充核心方案
快充模块的PFC（功率因数校正）控制器采用矽力杰SY5072B，搭配一颗英诺赛科INN70TK140C氮化镓开关管和一颗森国科KS06065N碳化硅二极管，用于高效提升功率因数。
高压滤波电容来自万京源，规格为450V 100μF和22μF。AHB（不对称半桥）主控芯片为东科半导体的DK8715BD，该芯片集成了两颗氮化镓功率器件，负责高压到低压的转换。
同步整流部分同样采用东科半导体的DK5V120R15VT1芯片，提升转换效率。
USB协议与降压
USB-C1和C2接口的降压协议芯片采用智融科技的SW3566，这是一颗高集成的SoC芯片，支持140W输出和PD3.1等多种快充协议。
USB-C3和USB-A口则由另一颗智融科技SW3536芯片控制，这是一款双口充电解决方案芯片，最大支持140W输出。
同步降压开关管和VBUS开关管均来自力宏微，型号为LH042N04。输出滤波电容同样来自万京源，确保输出的电流纯净稳定。
通过拆解可以看出，这款充电站并非简单的功能堆砌，而是通过扎实的内部设计、优质的元器件选择和完善的散热系统，来保证其作为桌面供电核心的稳定性和可靠性。对于追求桌面整洁与高性能充电的用户，这样的集成方案提供了便捷的一体化体验，但其较大的体积和较高的成本也需要综合考量。
