小米充电宝2 Micro-USB改Type-C充电接口

自从开启了设备改C口的大业以后，家里众多简单的更改我都已经完成了。这种改充电口的相对来说还是比较简单的，因为2Pin的纯充电口只涉及5V的供电。

但是一些涉及4Pin以及高速充电的则是没这么简单。近期查了很多资料以后终于完成了小米充电宝2 10000毫安款的改Type C接口大业。

这个充电宝是17年买的，用了几年以后由于手机从小米的Note 2 更换了小米9，这个充电宝就被搁置了，挂咸鱼也卖不掉。

改C口其实从过完年就想动手，拆焊很简单，当时用热风枪就把接口卸了，顺当得很。但是当时遇到了清焊脚的问题，事儿多，就搁置了。这一小盒拆开的东西在柜子里一放大半年。

写电池那篇的时候其实大部分工具都有了，但是懒，不想动。本来是上周想把C口焊上的，结果一查资料，说是如果按照2Pin的话，只有5V的充电效果。要实现快速充电，要接上数据接口的D+ 和 D-，又想了很久，直接放弃了2Pin Type-C接口的操作，转向4口Type-C。但是4Pin的Type-C引脚都很短，要么就是6Pin的，头好大~~~。

找出盒子里的东西，先处理下吧。

小米充电宝2 拆开的全家福

电路板很小，上面有电源管理的芯片。照片上能看出这个是力神的电芯，电路板的背面先入镜，主要是这个电路板就是这么装的。

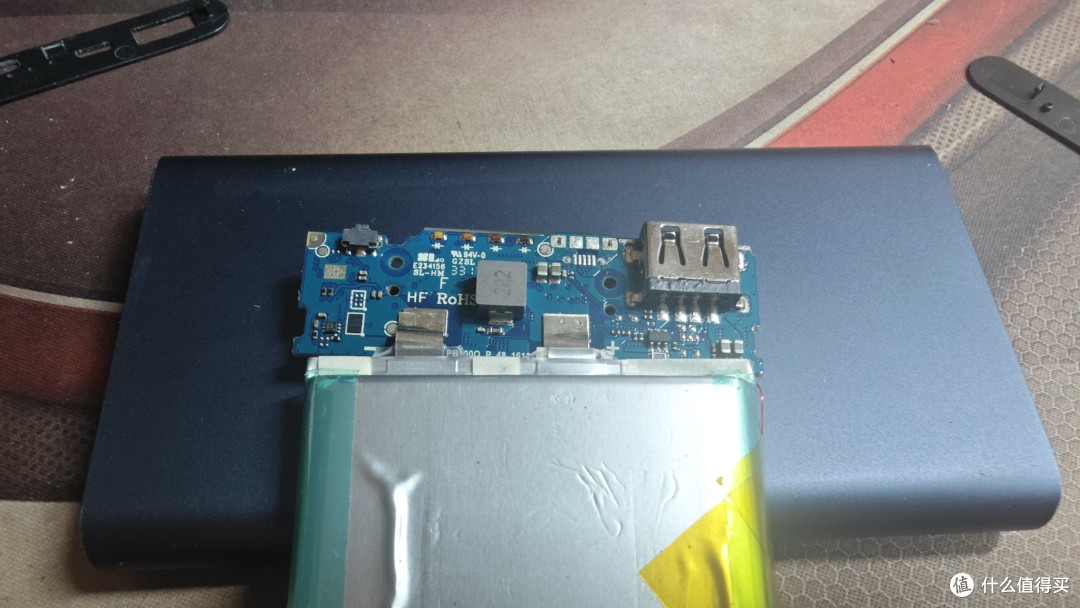

电路板的背面。

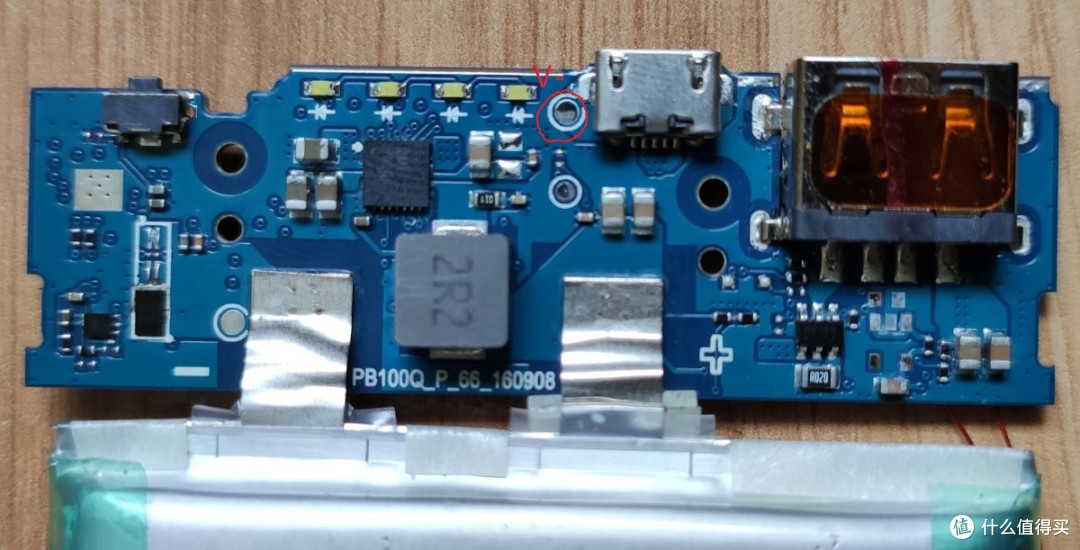

电路板正面。USB口边上的Micro-USB口已经卸了，露出5个Pin脚。

由于只能按照MyDigit 论坛一个大哥的办法，使用带板的Type-C接口，在电池承托支架上另外开孔。这个其实就是我不想做的事情。因为我没有那些很专业的工具，只能用小电磨慢慢对比打磨。

先把塑料电池支架开出Type-C接口板的开口。由于塑料板很薄，开的时候口子不小心开大了，但是慢慢打磨完以后板子能插进去的。

电池架子先开口

内侧的样子，能看得出电磨在塑料架的打磨痕迹

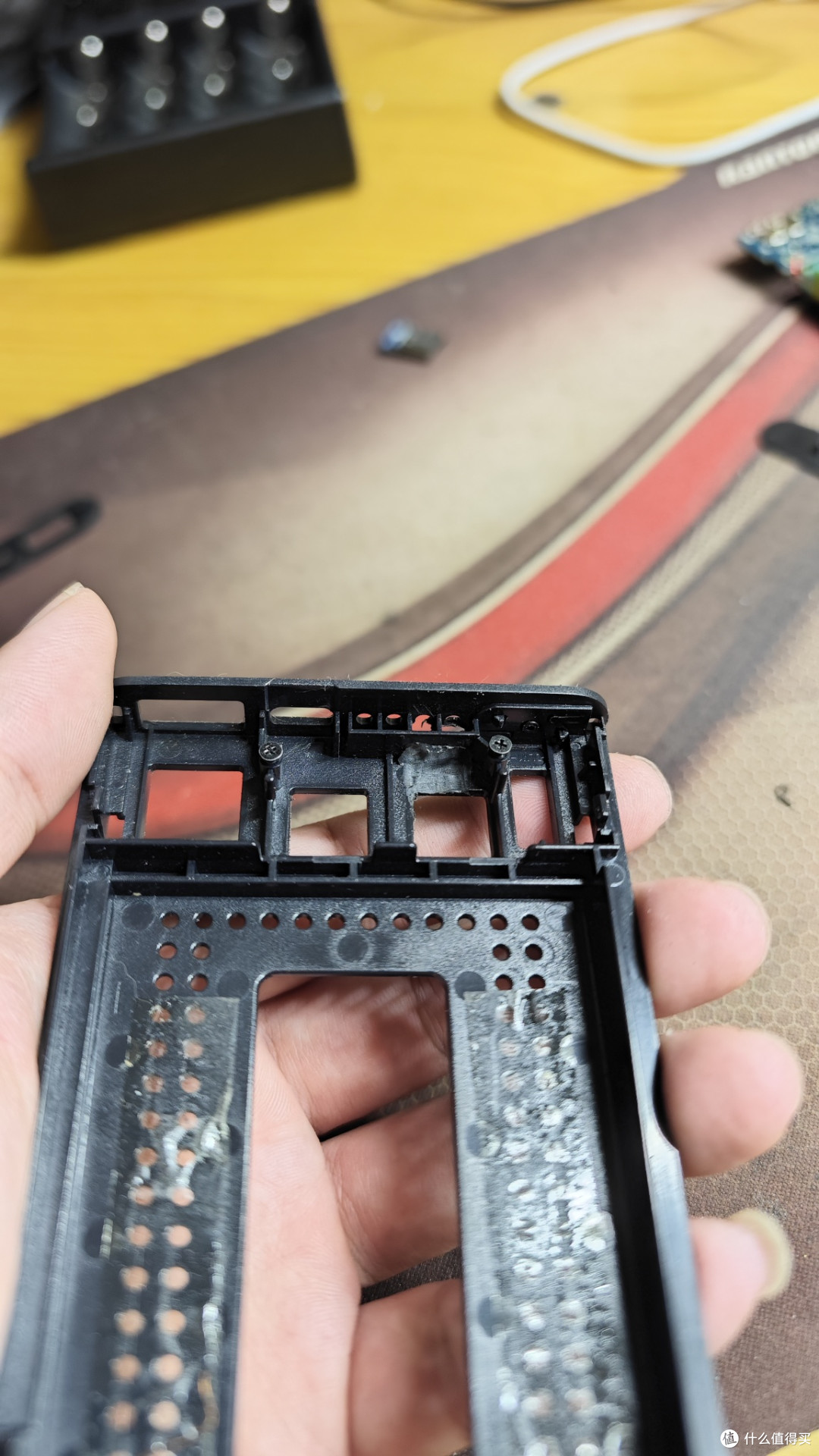

电池塑料架子的内侧

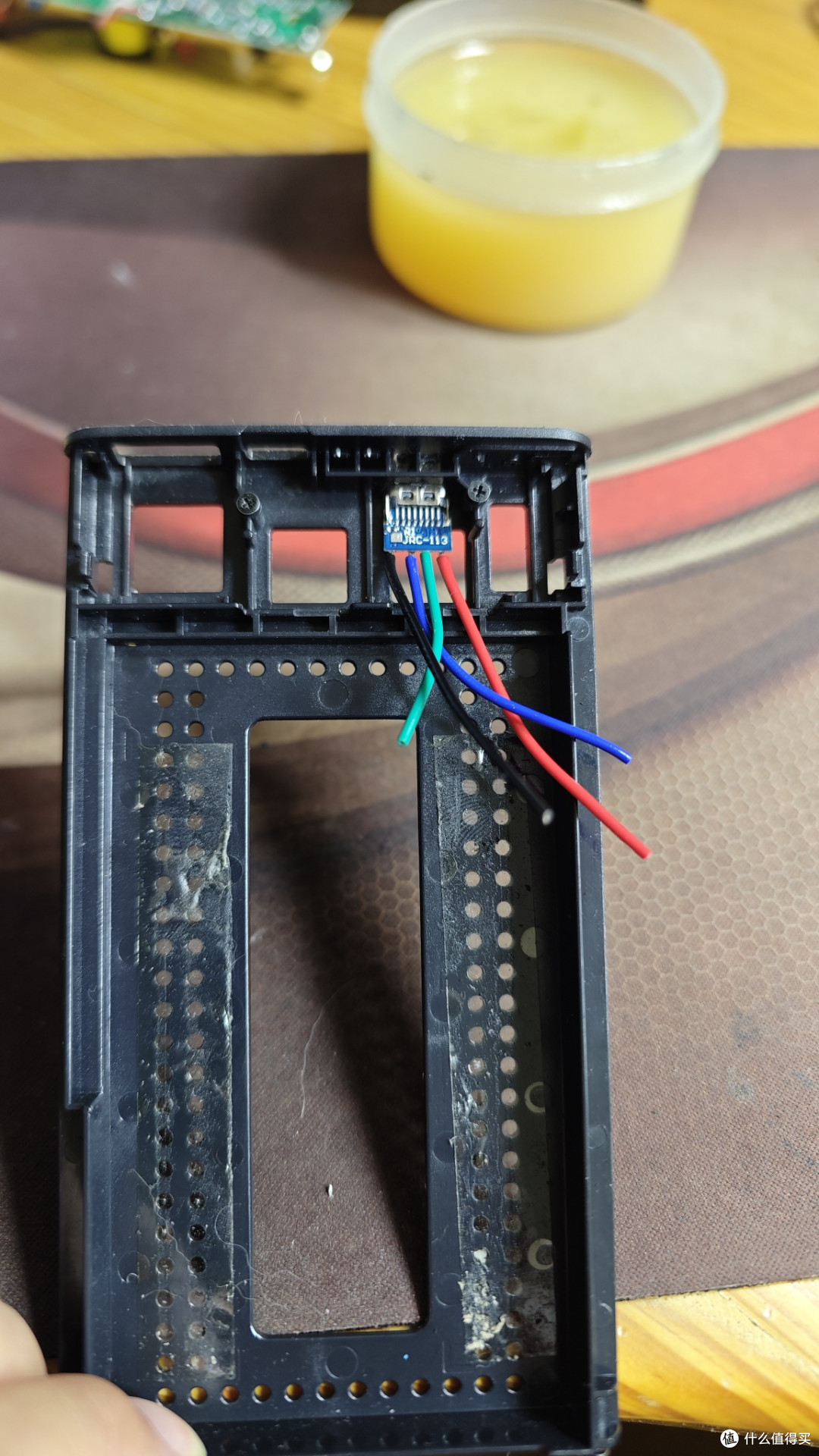

把Type-C接口电路板先把线焊好，稍微留长一点。然后塞入既定位置。
把C口往电池架子外支一点，打上热胶，再把它塞回去。等热胶冷却以后初步固定。

塞入C口

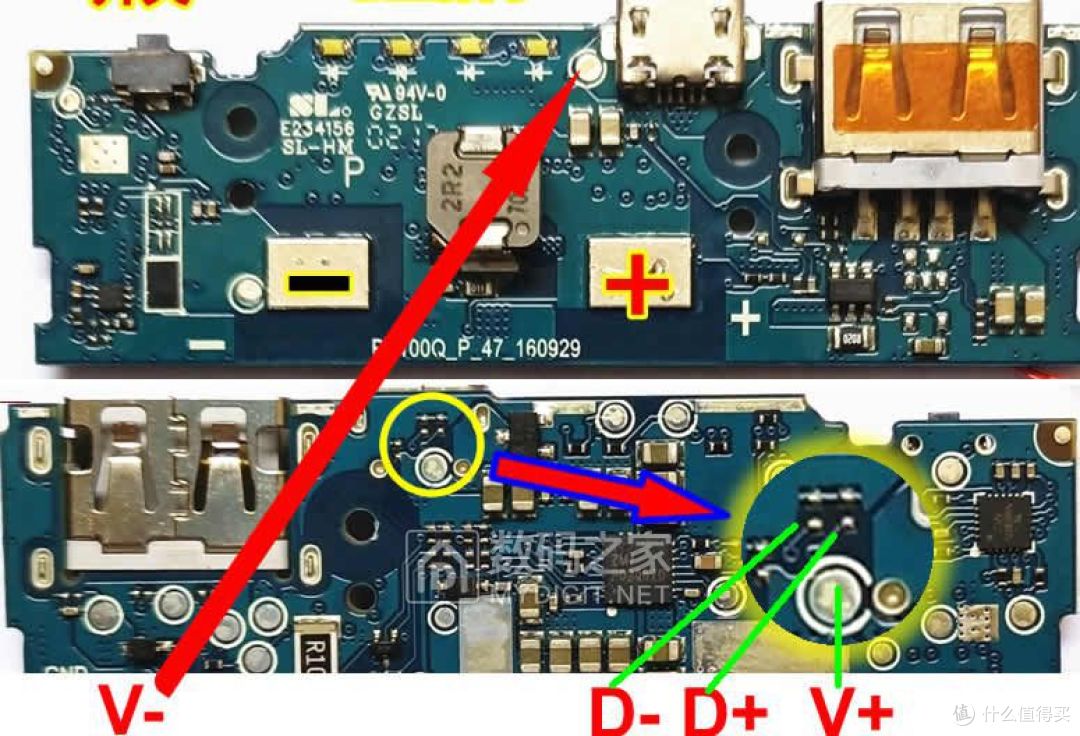

这里有一步没有拍，因为手要拿着电池和电路板。将黑线就是V-焊上。

这个图是隔壁论坛的借用下。这里的D+，D-不要看，太小了。

隔壁借用图示

焊上以后用镊子小心地把线从电池和电路板地缝隙里穿出来。背面地黑线走线是要整理一下的。然后将电路板小心的固定在电池架子上。

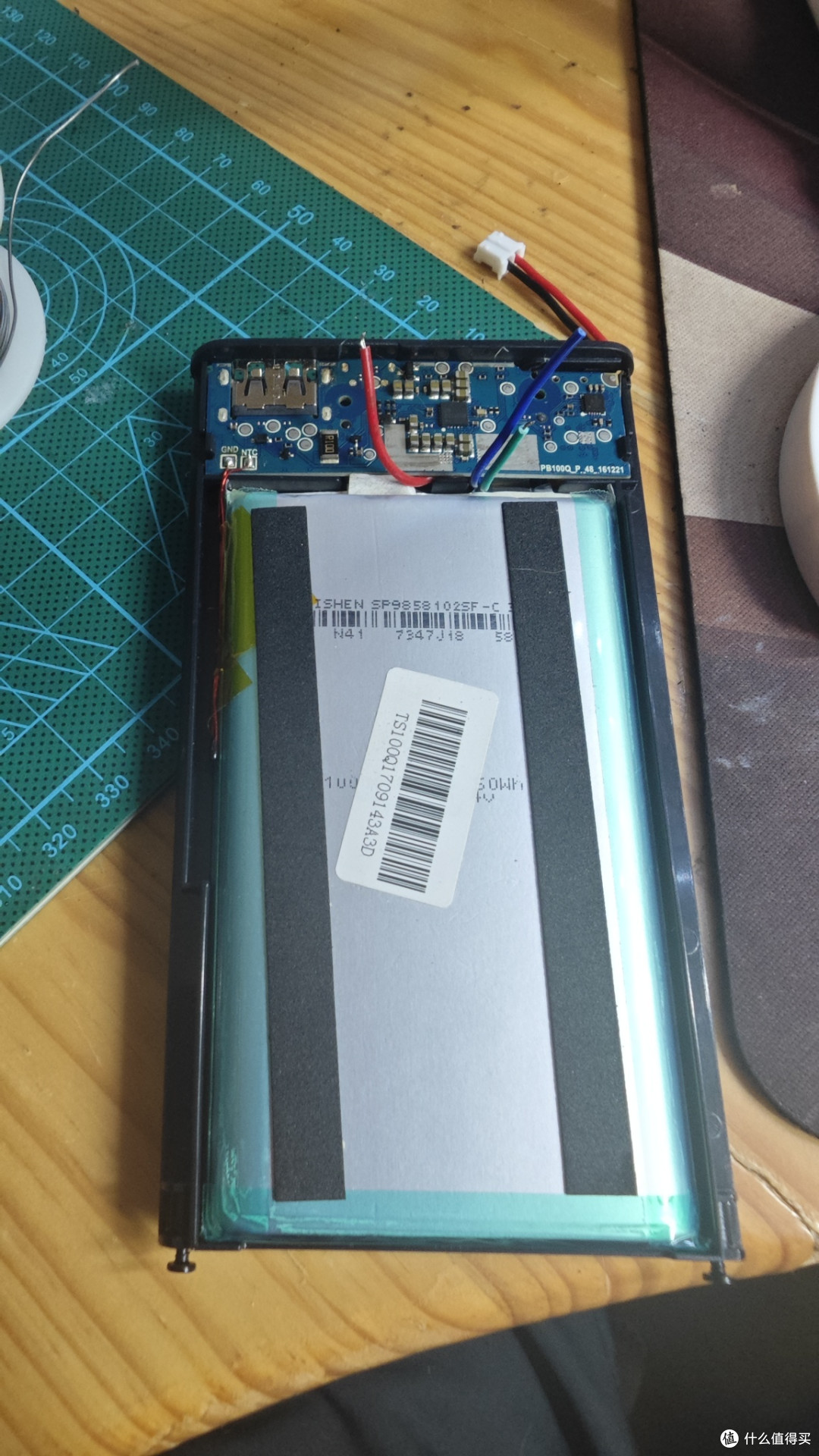

把电线穿好

这里借用一个图，就是别人晒的。是这个充电宝电路板的几个重要的引脚定义。按照 V+， D+， D-的引脚吧线接上。

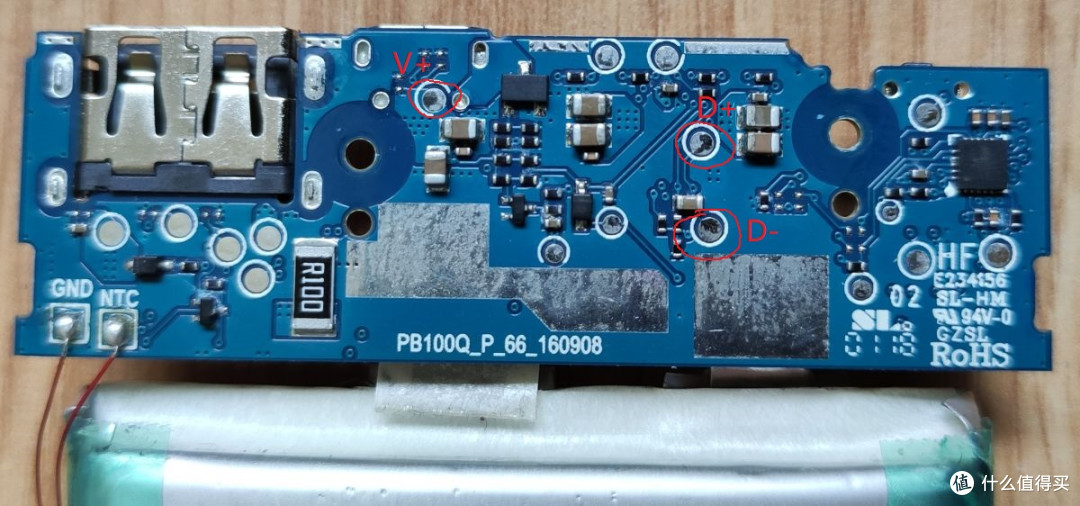

电路板引脚定义

电路板引脚定义

这个图也是隔壁论坛翻来的，参考下。

焊之前自己要用万用表测一下。因为不同时期的电路板设计有差异。

隔壁借来的引脚定义。

后面的步骤就是剥线，焊线。线很短，操作的时候要小心，因为电池还在电路板上，属于带电操作的。不要图省事儿一次把所有的线都剥了皮上锡，焊接，一根一根做。
电路板上的焊盘有的时候不上锡，要用助焊剂和小焊锡稍微点一下的，不然电线即使挂锡了也焊不上焊点。

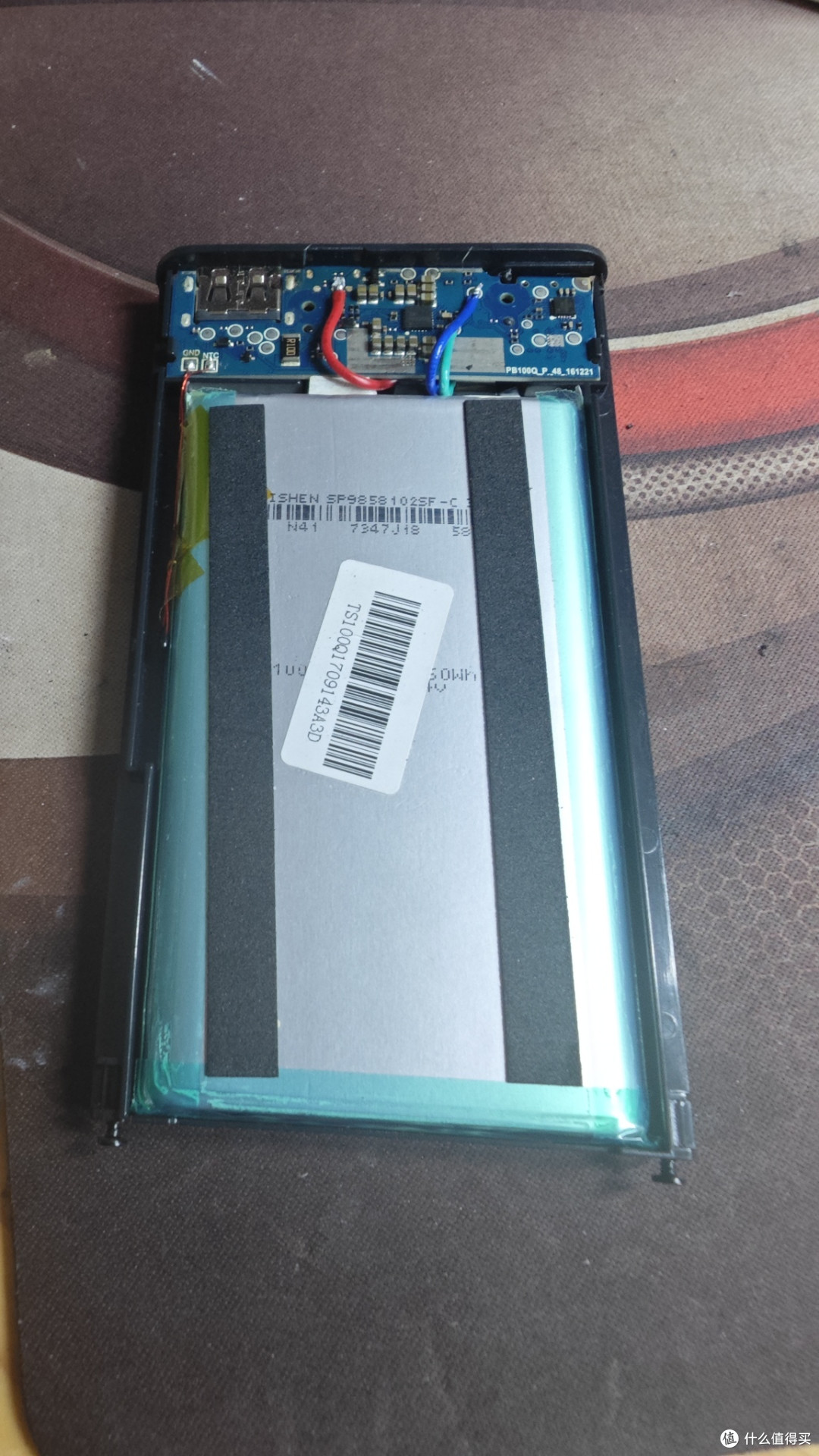

焊接好的样子

焊好以后充电测试了下，没问题。把电线理一下，然后用少量的热胶把电线位置固定好，防止使用过程中摔了导致线头松出来触碰电路板导致短路。
反面的电线和正面的C口电路板都打热胶固定住。固定C口时候，只要胶不溢出电池夹对塞回外壳的时候造成阻碍，胶多打点固定C口也无妨。

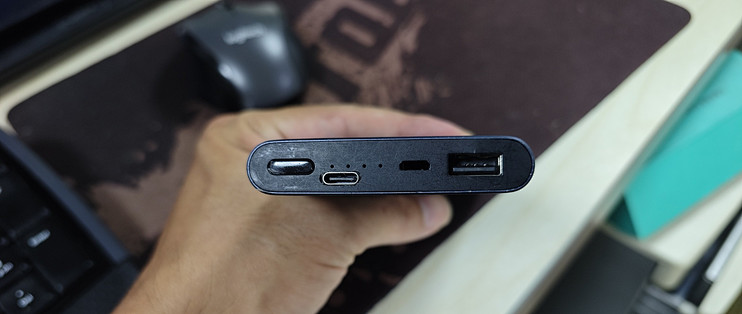

最后就是上面塑料挡板的开C口。用小电磨慢慢打磨。最后和C口的契合度也蛮好。不注意看看不出来。唯一的就是Micro-USB口是空缺的，一个黑洞洞。早知道可以走外线加装C口我也不用猴急把老口上来就卸了。

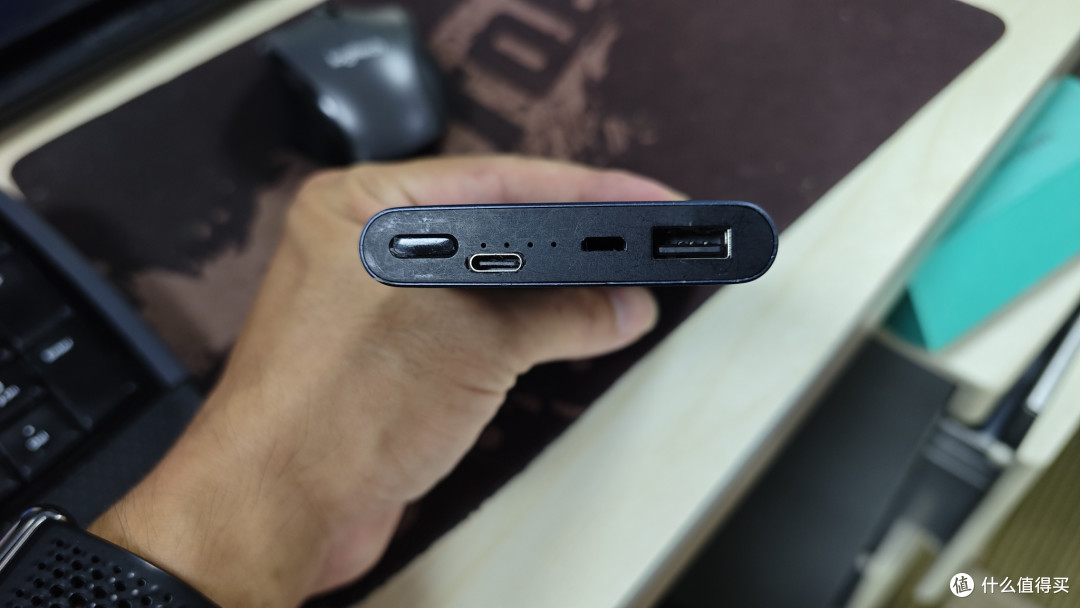

正面的C口，加装的，

底面由于拆的时候有划痕，不过自己用的充电宝就无所谓了，又不是出去卖的。

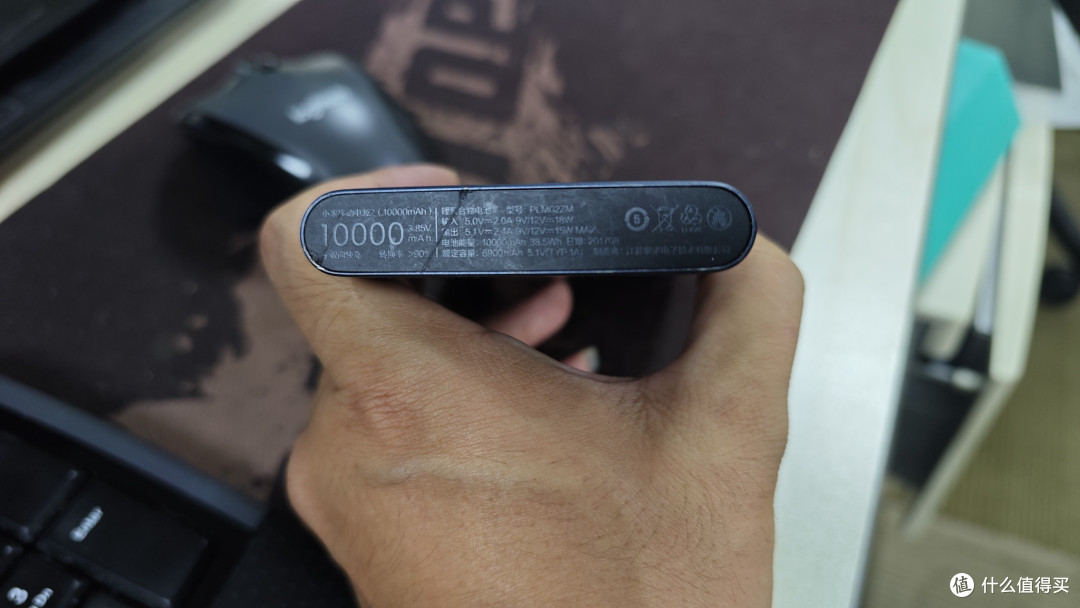

充电宝背面的铭牌

最后复活了这个闲置的充电宝，用C口的话就很方便。某些离线场景当电池包也可以。

譬如外出旅游的时候接个小风扇，灭蚊灯啥的，总比丢家里要好。Micro的设备外出还要带根线，是真的不方便。
