电脑折腾第2季 篇六十八:完美释放锐龙7000性能,技嘉小雕X670 AORUS ELITE AX主板实测
随着新一代锐龙处理器的发布,如今我们装机总算是有了新的选择。众所周知,这一代的锐龙处理器更换了全新的AM5接口,而且内存也更新到了DDR5规格,上一代的主板已经无法兼容,所以想要体验新一代锐龙的话,我们还要搭配全新的600系主板才行。关于600系的主板,目前AMD所发布的芯片组X670E/X670和B650E/B650,其中X670E/X670是首次采用了双FCH芯片的设计,它不但有丰富的PCIe通道和I/O,扩展能力非常强大,而且扎实的供电还可以很好地释放锐龙7000的所有性能,所以在CPU发售不久之后,我便入手了技嘉最新推出的小雕X670 AORUS ELITE AX主板,下面一起来看下。
在CPU方面,这次我使用了锐龙7 7700X处理器进行搭配,从外观设计上可以看到,AMD新一代的锐龙7000处理器更换了全新的八爪鱼式顶盖设计,其中顶盖内凹的部分放置了大量的电容,。
作为新一代主流级高性能CPU,锐龙7 7700X采用了全新的Zen4架构以及台积电5nm工艺,它拥有8个核心和16条线程,基础频率为4.5GHz,加速频率为5.4GHz,TDP为105W。不难看出,在更先进的制程工艺支持下,这一代的锐龙在主频上有了进一步的提升,而且Zen4架构还提升了处理器IPC性能以及L2/L3缓存容量,综合性能要较上一代有明显的提升。

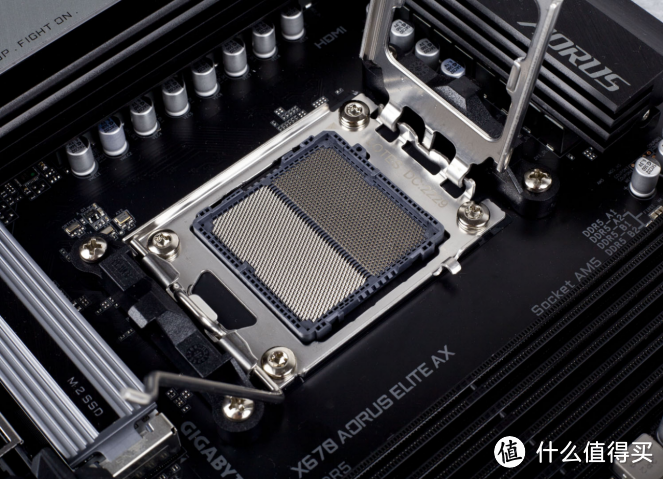

有别于以往的Socket插座设计,这次AMD给AM5使用了LGA1718插座,CPU的背面不会再有针脚,取而代之的则是一排排密集的触点。
由于CPU的接触针脚全都在主板上,所以我们在安装新一代平台的时候也是和安装Intel平台一样需要注意保护底座,避免弄弯针脚损坏主板。
CPU插座的旁边是四条DDR5的内存槽,它可以支持最新的XMP与EXPO技术,OC频率可以支持到6666MHz+。
技嘉小雕X670 AORUS ELITE AX的供电散热片是一体式的I/O散热马甲设计,配色为经典的黑+灰,上面印有AORUS的雕牌LOGO以及斜线条纹装饰,看起来非常帅气。
技嘉小雕X670 AORUS ELITE AX的M.2和两颗FCH芯片均覆盖了铝合金散热片,上面同样有条纹装饰和AORUS的LOGO,其中第一条M.2是独立的散热装甲,而第二至第四条M.2则是一体式的散热片设计,两颗FCH芯片同样也是一体式的设计,M.2与FCH的散热片互不相连。

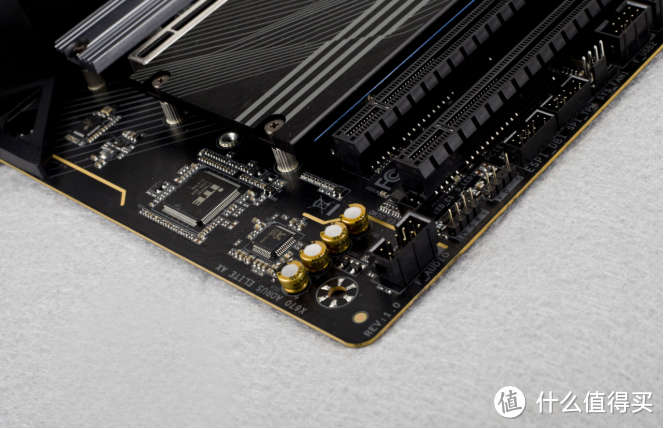

在主板的左下角处,我们可以看到技嘉小雕X670 AORUS ELITE AX使用了Realtek ALC897的声卡芯片,它配备了独立的音频分割线以及音频专用电容,日常娱乐和游戏的听感会更加纯净清晰。

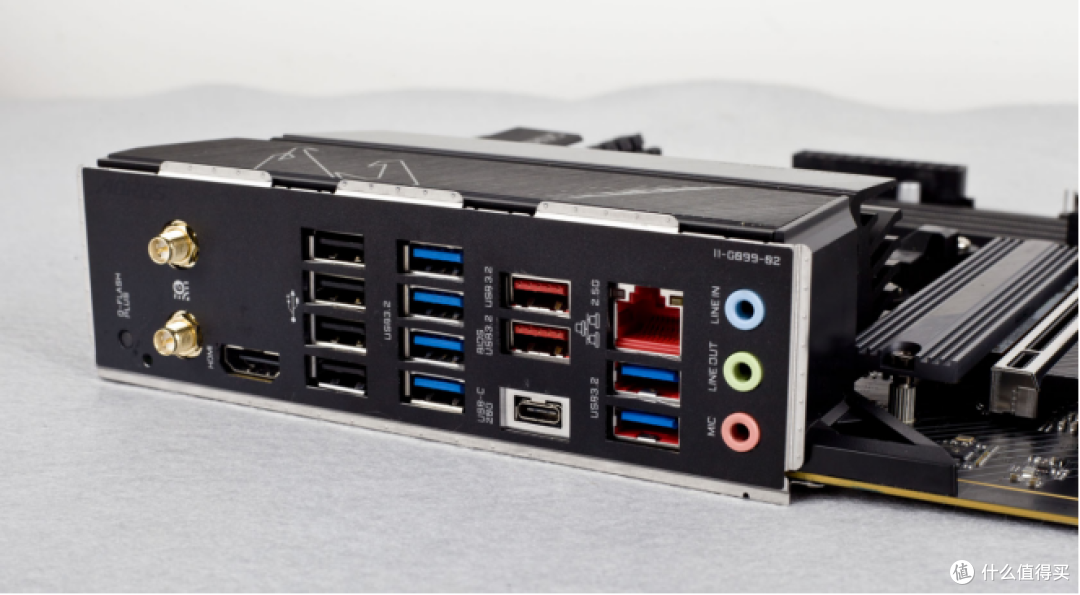

在主板的I/O接口这边,技嘉小雕X670 AORUS ELITE AX提供了相当丰富的接口,其中USB部分为USB 2.0*4+USB 3.2 Gen1 Type-A*6+USB 3.2 Gen 2 Type-A*2+USB 3.2 Gen2 Type-C*1的接口,而其余的部分则是HDMI 2.0输出、2.5G千兆有线网卡和3个3.5mm的音频接口,用来满足日常的储存、外设等扩展需求可谓绰绰有余。
看完主板整体的接口和配备之外,接下来就是拆下所有散热片,并进行更深一步的了解了。
在CPU供电这部分,技嘉小雕X670 AORUS ELITE AX使用了16+2+2相(CPU+核显+辅助)的供电设计,PWM控制芯片为英飞凌XDPE192C3B,供电管均为DrMos,其中CPU部分为英飞凌的TDA21472(70A),核显供电为安森美的NCP303160(60A),辅助供电为瑞萨ISL99390(90A),用来满足锐龙7000的稳定运作与超频完全没问题。
一开始我们也说到,AMD这一代的X670采用了双芯片的设计,所以在拆开FCH散热片之后我们可以看到两颗芯片。
在两颗FCH芯片的旁边,我们可以看到技嘉小雕X670 AORUS ELITE AX提供有4个M.2接口,其中靠近CPU一侧的M.2为PCIe 5.0 x4速率,并带有合金装甲,而其余的三个均为PCIe 4.0 x4速率。
在安装孔距方面,这四个M.2接口均支持22110/2280长度的M.2固态硬盘安装。

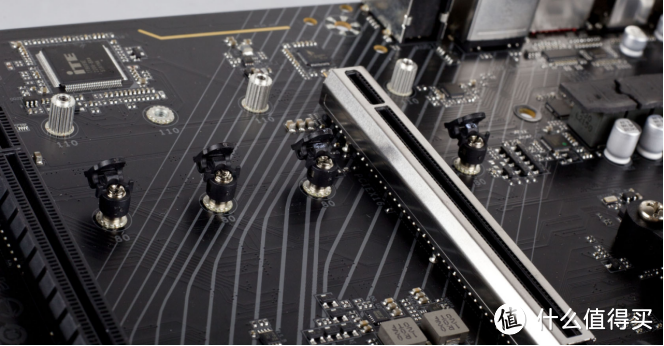

在2280的固定螺柱上我们可以看到,技嘉小雕X670 AORUS ELITE AX提供了免工具安装的M.2锁扣,装机的时候非常方便,而且拆装的时候还不用担心螺丝丢失的问题。
除了丰富的接口之外,技嘉小雕X670 AORUS ELITE AX还在24pin供电口的上方提供了一个开关机和一个重启的控制按键,这个在裸板测试和超频的时候还是非常好用的。
除了开关机和重启按键之外,主板的右下角这里还有一个清空CMOS的按键,日常使用起来要比短接插针方便多了。
在24pin供电接口的下方,技嘉小雕X670 AORUS ELITE AX提供有四个SATA 3.0的接口和一个19pin的前置USB 3.2接口。
如果想要进一步扩展前置USB 3.2接口的话,技嘉小雕X670 AORUS ELITE AX在CMOS清空按键的左侧提供了额外的扩展插针。
对于一些拥有前置Type-C接口的机箱,技嘉小雕X670 AORUS ELITE AX也是提供了一个A-KEY的USB 3.2 Gen 2x2接口,同时旁边还有一个THB_U4接口可以用来连接雷电扩展卡。
经常装机的朋友都知道,当显卡安装好以后,PCIe插座的卡扣是很难够得着的,这会给日后的清灰和拆机带来非常大的不便,而在这方面,技嘉小雕X670 AORUS ELITE AX就使用了一个加长的PCIe卡扣,即使是在安装好显卡的情况下,我们也可以用手把卡扣打开,这样在平时拆机维护的时候就可以更加轻松了。
为了满足锐龙7000处理器的供电需求,技嘉小雕X670 AORUS ELITE AX配备了两个实心针的8pin供电接口,同时PCB还是8层2盎司铜的用料,可靠性和电气性能非常好。
在主板I/O接口的顶部这里,我们可以看到技嘉小雕X670 AORUS ELITE AX使用了AMD的RZ616 Wi-Fi 6E无线网卡,该网卡支持2400MHz的速率和160MHz的频宽,并集成蓝牙5.2的功能。
硕大的一体式I/O散热马甲,里面嵌入了一根8mm粗的,而且上面还覆盖有高导热系数的导热垫。
大面积的M.2散热片,上面已经预贴好高品质的导热垫,硬盘安装好以后只需要直接把散热片盖上即可。
内存方面,我选择了技嘉的DDR5-5200 16G*2套装进行搭配。
从内存的外观造型来看,技嘉DDR5-5200 16G*2套装使用了全黑色的散热马甲设计,它的表面有斜线的装饰条纹和大雕LOGO,而顶部处则是香槟金色的装饰条以及45度斜面的LOGO,整体看起来很有质感。
在性能和做工方面,技嘉DDR5-5200 16G*2除了可以支持最新的XMP 3.0技术之外,它还采用了10层PCB和铜铝复合的2.0mm加厚散热马甲,稳定性和超频能力都很出色。

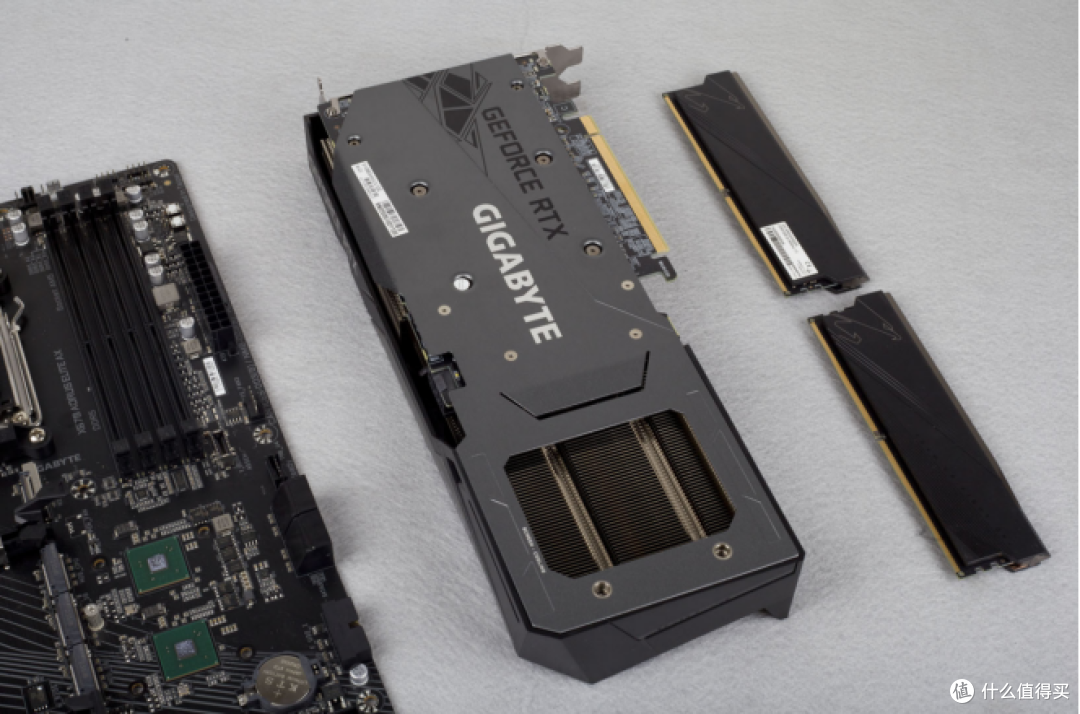

显卡方面,我选择了技嘉RTX 3060 GAMING OC 魔鹰 12G进行搭配,三风扇的风之力散热系统以及黑色+灰色的外观配色与主板非常搭。
全金属的背板设计,上面有醒目的技嘉品牌LOGO,尾部处还有散热格栅。

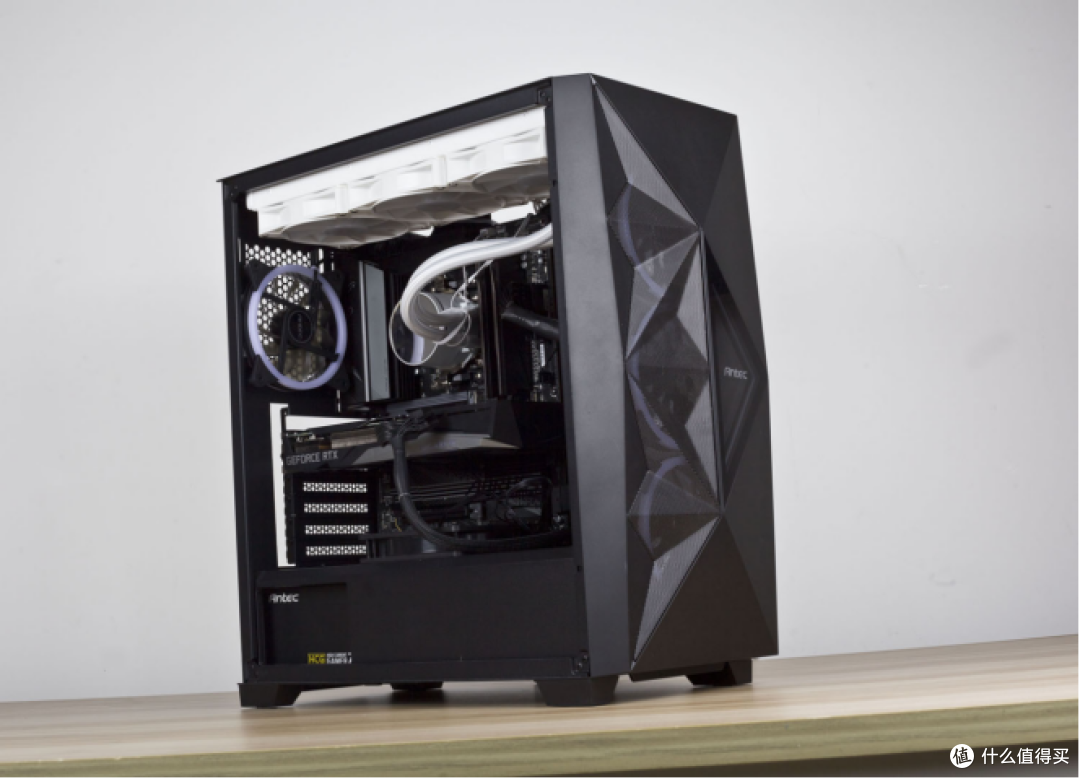

机箱方面,我使用了安钛克DF800 Flux星曜者,它的机身为全黑色的设计,正面为不规则的钻石切面,整体外观非常有个性。而在兼容性方面,这款机箱可以安装ATX/M-ATX/ITX主板、405mm长显卡以及205mm长电源,通吃主流配置不在话下。
除了良好的兼容性之外,安钛克DF800 Flux星曜者还可以支持175mm的风冷,并内置有9个散热风扇位和双360冷排位,散热能力相当出色。而在实际的安装效果当中我们可以看到,安钛克DF800 Flux星曜者的空间还是非常充足的。
对于TDP为105W的锐龙7 7700X处理器来说,全白色的先马KW360DW水冷不仅可以很好地满足它的散热需求,而且黑白撞色的搭配看起来还很有个性。

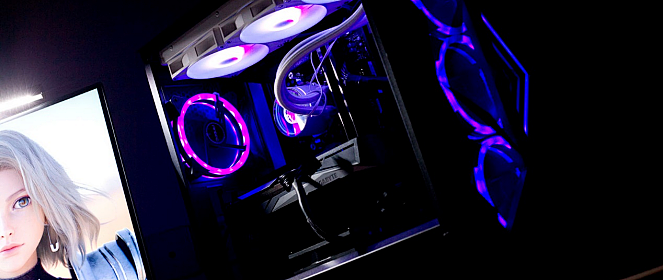

安装好整机并成功点亮以后,机箱风扇亮起酷炫的灯光。

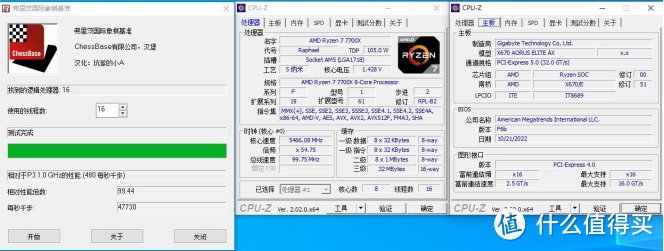

成功点亮机器之后,接下来就是性能测试部分了。首先是CPU-Z信息以及国际象棋跑分,得分为47730。
AIDA64内存性能测试,在默认不开XMP的DDR5-4800MHz频率下,内存的读写性能为52193MB/s和63699MB/s,延迟为87.7ns。
在开启XMP之后,内存频率来到了DDR5-5200MHz频率下,此时AIDA64的内存读写性能为57937MB/s和69109MB/s,延迟为83ns,性能明显提升。
除了XMP/EXPO技术之外,技嘉X670 AORUS ELITE AX主板还提供有可以进一步降低延迟的Low Latency Support技术,它可以显著改善内存的延迟,所以如果手上的内存体质还不错的话,打开这个选项就可以获得进一步的提升。
在开启XMP与Low Latency Support技术之后,内存的AIDA64读写性能提升到了62941MB/s和77922MB/s,延迟方面降低至74.5ns,提升十分显著。
在3DMark CPU Profile测试当中,CPU的最大线程得分为8959。
3DMark TimeSpyExtreme项目,得分为4499。
3DMark Prot Royal项目,得分为5215。
3DMark Time Spy项目,得分为9407。
开启全高画质下,《古墓丽影:暗影》自带benchmark测试的平均帧率为84FPS,性能表现不错。

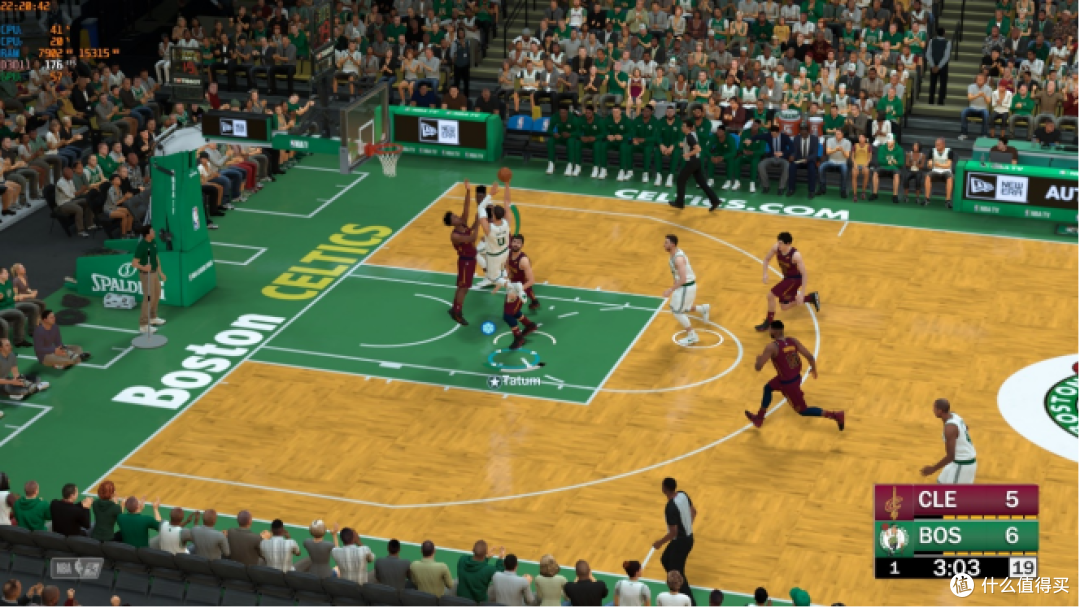

全高画质的《NBA 2K19》,全程完美流畅运行,非常轻松。
同样是全高画质的设置,《极品飞车:热度》,全程完美流畅运行,非常轻松。
从实际的做工品质与使用体验来看,技嘉这款小雕X670 AORUS ELITE AX主板确实是有着相当不错的表现,首先是供电设计方面,16+2+2相DrMos供电、一体热管I/O散热装甲、8层2盎司铜PCB以及双8pin的输入可以完美地释放锐龙7000系列处理器的所有性能,即使是超频也可以轻松应对。其次,技嘉小雕X670 AORUS ELITE AX所提供的四条免工具安装的高速M.2接口、丰富的前置+后置USB接口以及Wi-Fi 6E+2.5G网卡也是提供了强大的数据交互环境,加上主板整体帅气内敛的外形以及各种贴心的安装和使用设计,可以说技嘉小雕X670 AORUS ELITE AX是目前非常适合搭配锐龙7000处理器的一款主板。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
