PVE安装黑威联通，q35机型（安装分享）

首先感谢各位前辈的教程及经验：

1、本论坛【重磅】全球独家【老骥伏枥-牛年大礼包】黑威联通在线升级的若干问题

2、别玩黑裙了，24年最新，保姆级安装黑威联通

3、PVE安装黑威联通NAS详细教程

4、黑威联通QTS Model硬件定义笔记(不完整版)

附件下载可查看 别玩黑裙了，24年最新，保姆级安装黑威联通、PVE安装黑威联通NAS详细教程

下面进入正文：

一：虚拟机创建

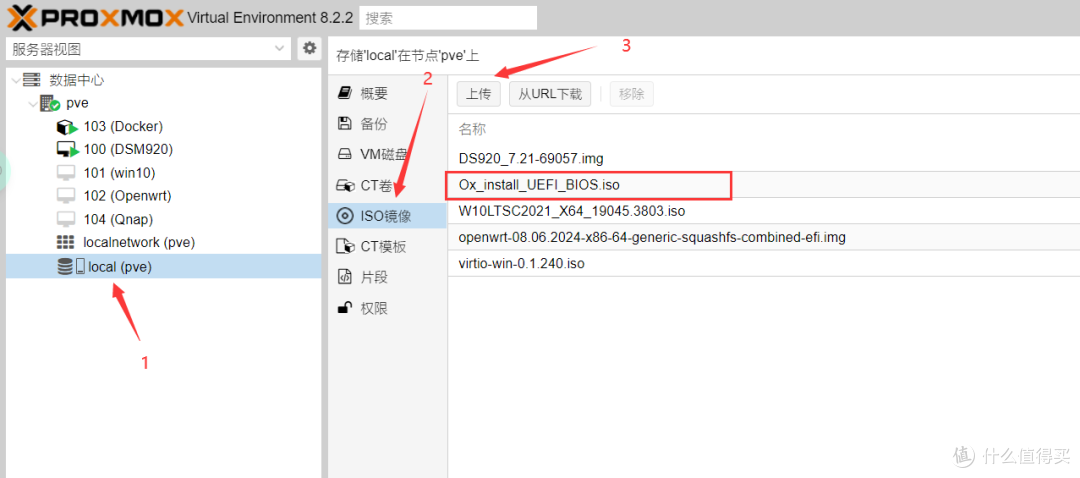

1、创建前先下载牛年大礼包基础镜像，将Ox_install_UEFI_BIOS.iso文件上传到local的ISO镜像模块。

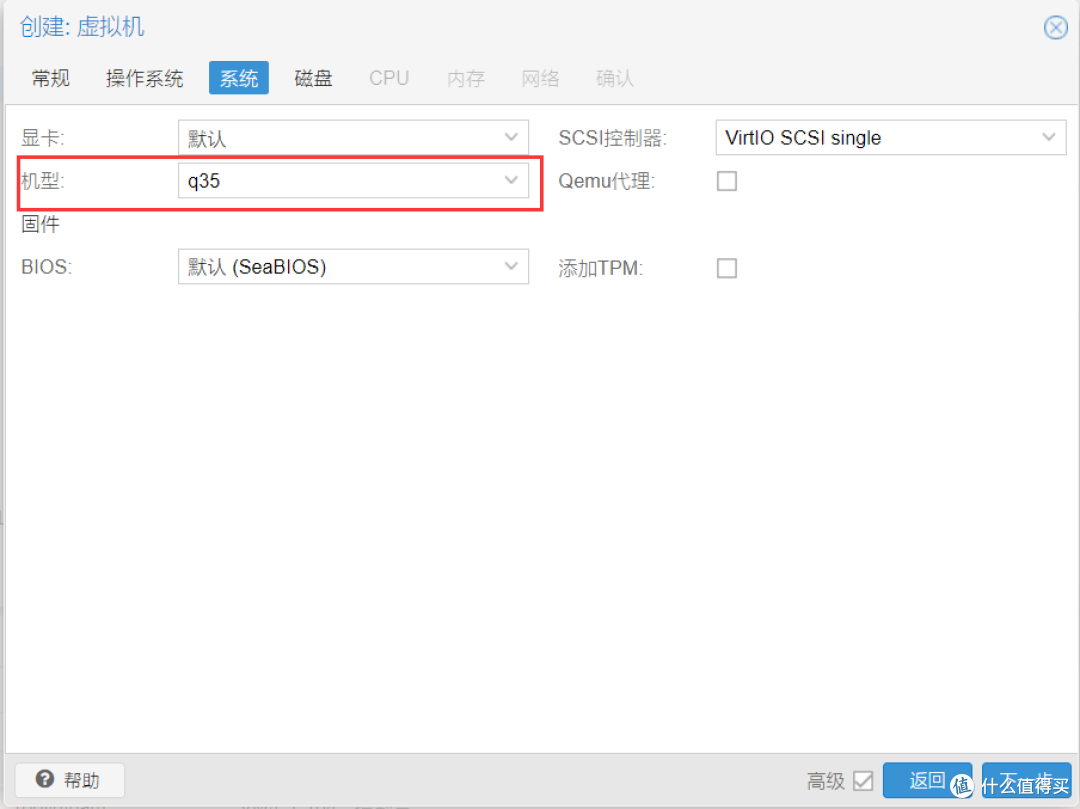

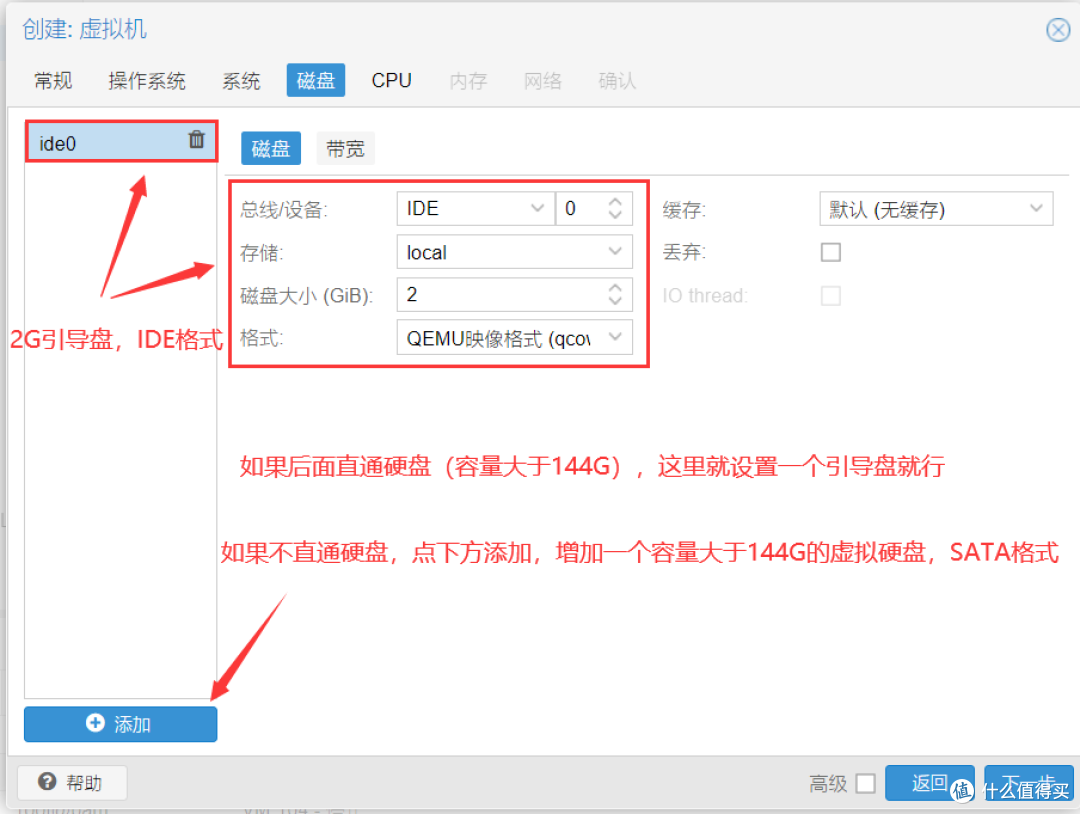

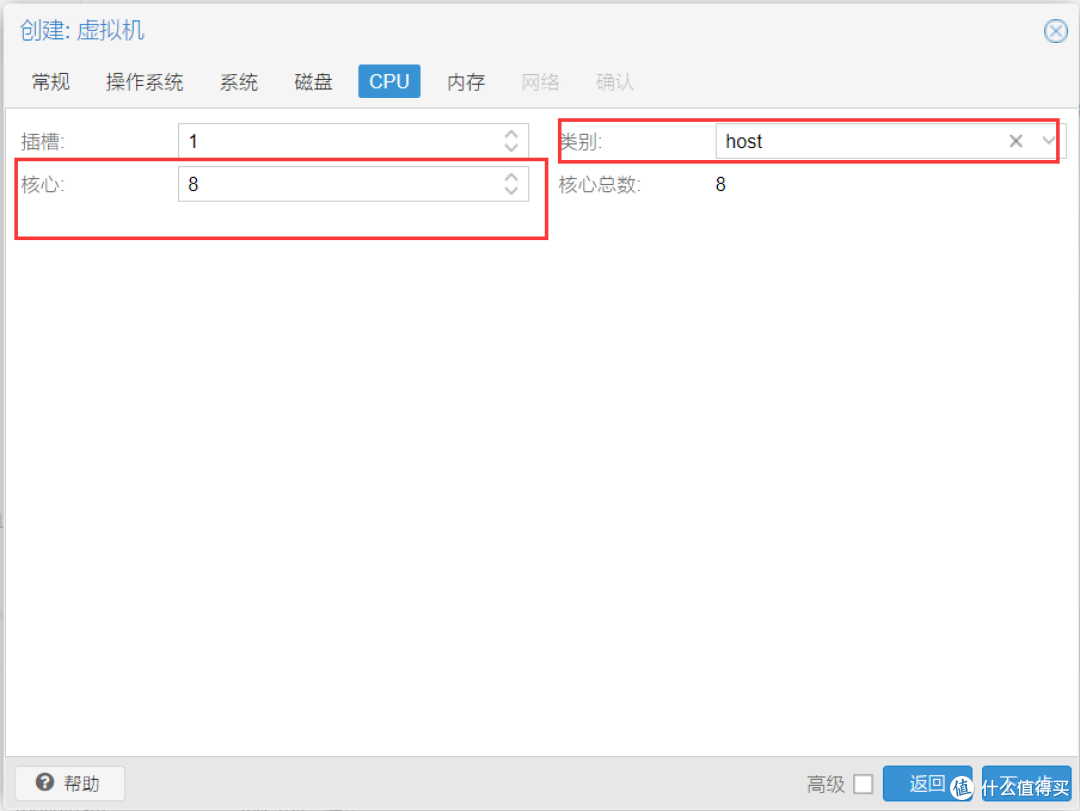

2、步骤：创建虚拟机→常规（名称：随意填写）→操作系统（使用CD/DVD光盘镜像文件：镜像选择刚刚上传的ISO引导镜像）→系统（机型：q35）→磁盘（添加IDE引导盘，大小2G）→CPU（核心：按需填写，类别：host）→内存（按需填写）→网络（模型：E1000E）→创建虚拟机

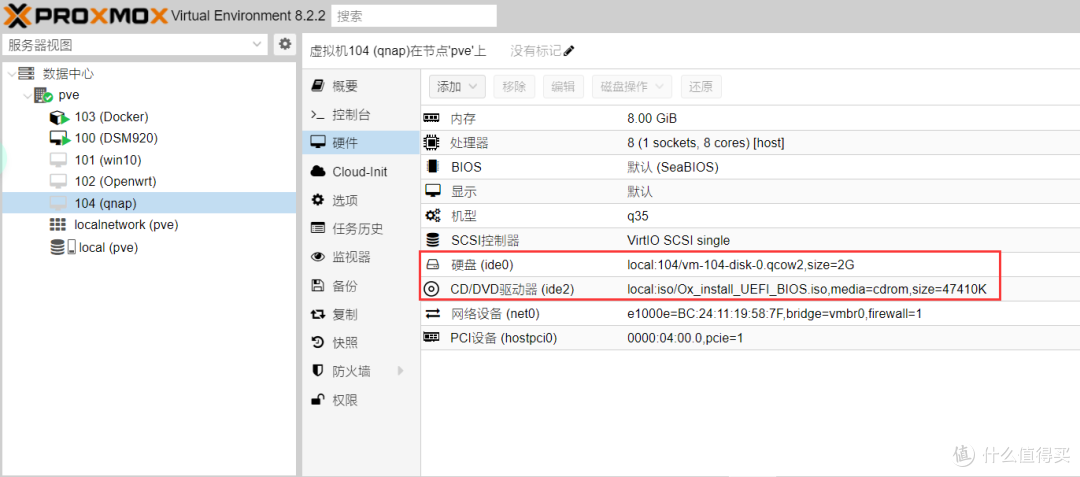

虚拟机生成后检查下配置

根据需求，需要直通硬盘或网卡的，这里选择添加PCI设备

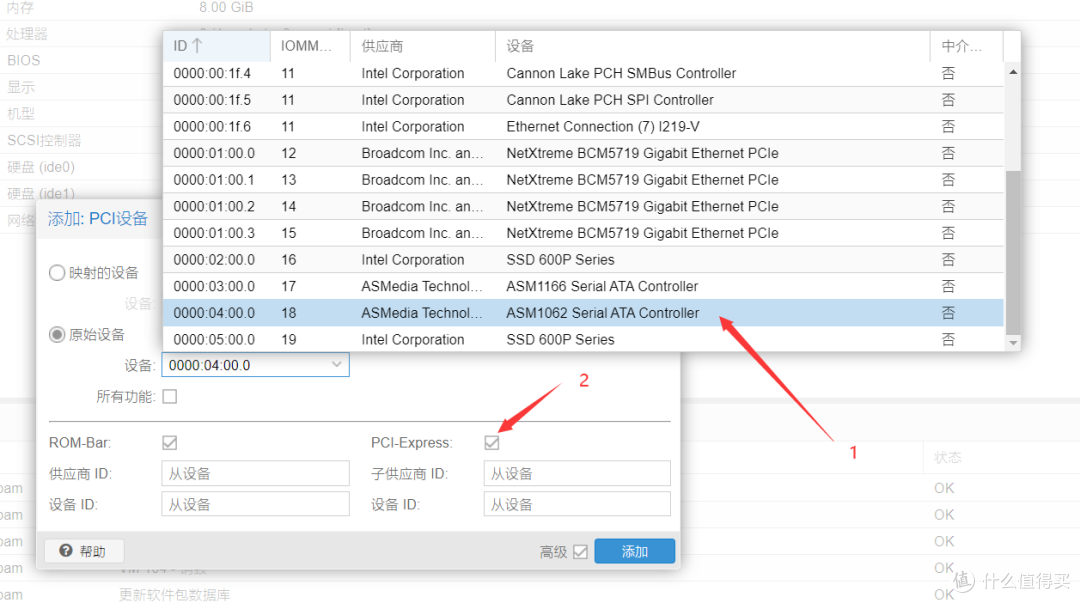

高级选项中的PCI-Express一定要勾选，方便model.conf编辑

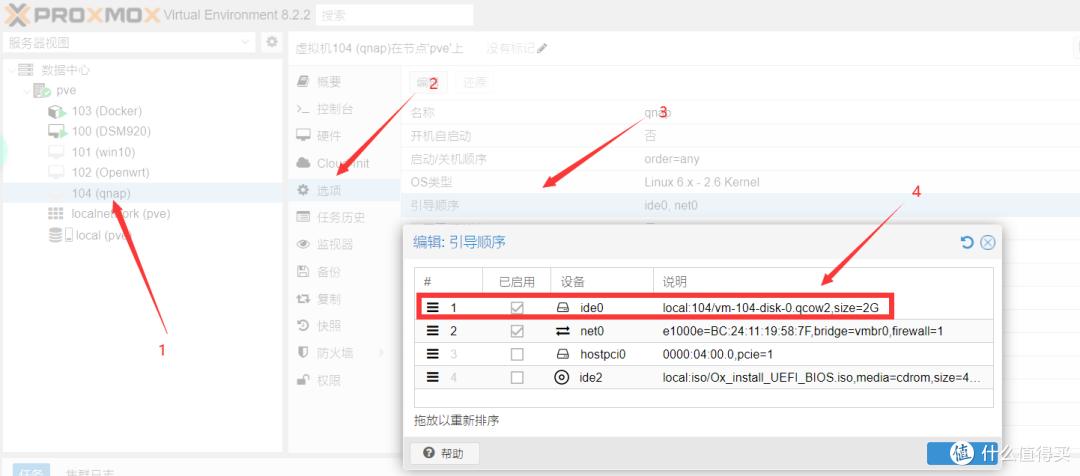

修改引导顺序

二：编写model.conf

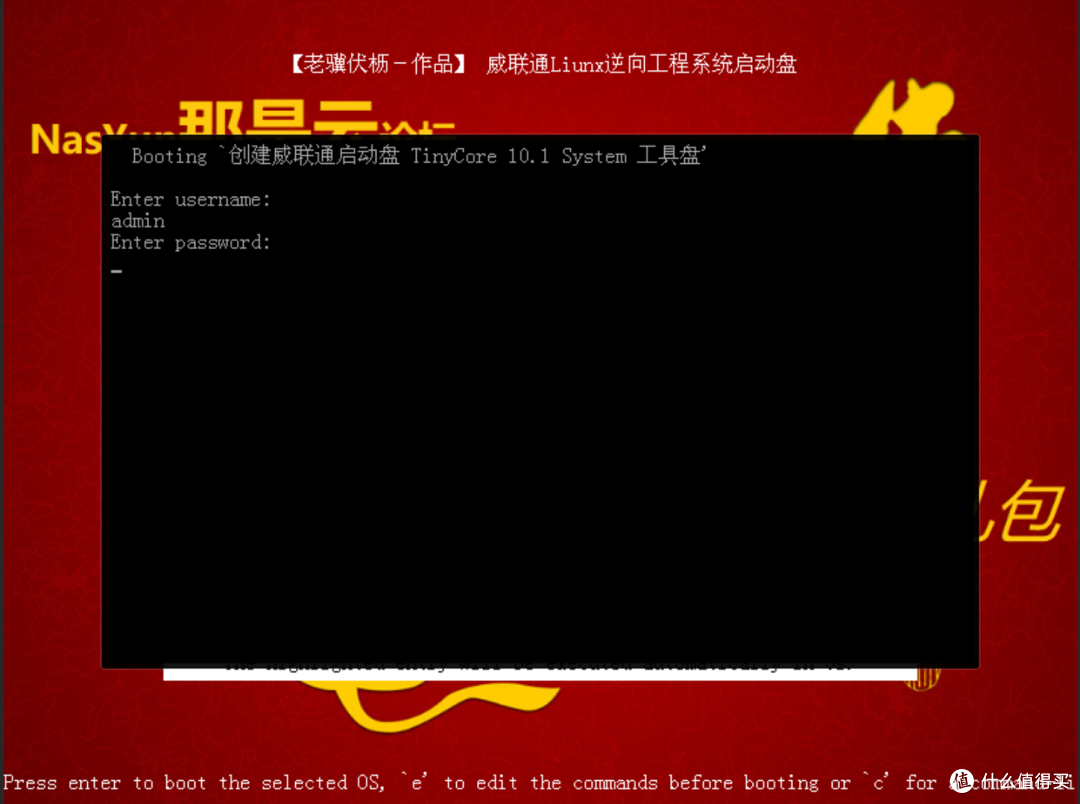

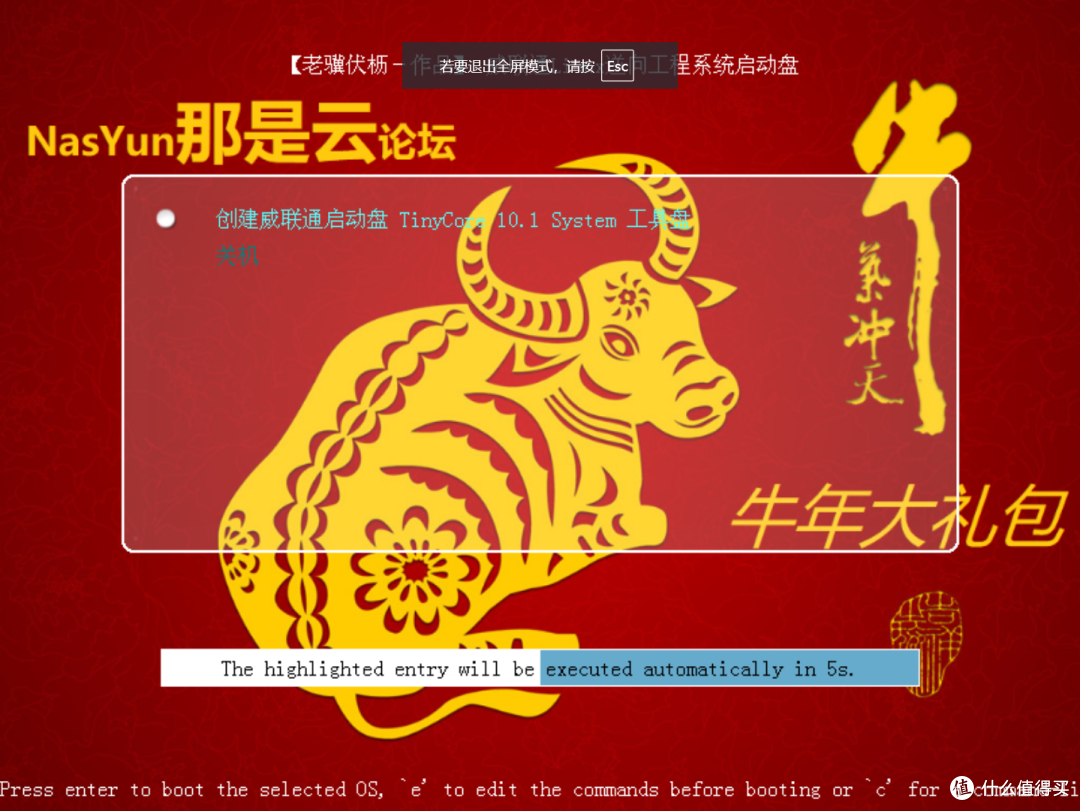

1、启动虚拟机，自动等待启动tiny系统，账号密码都是admin

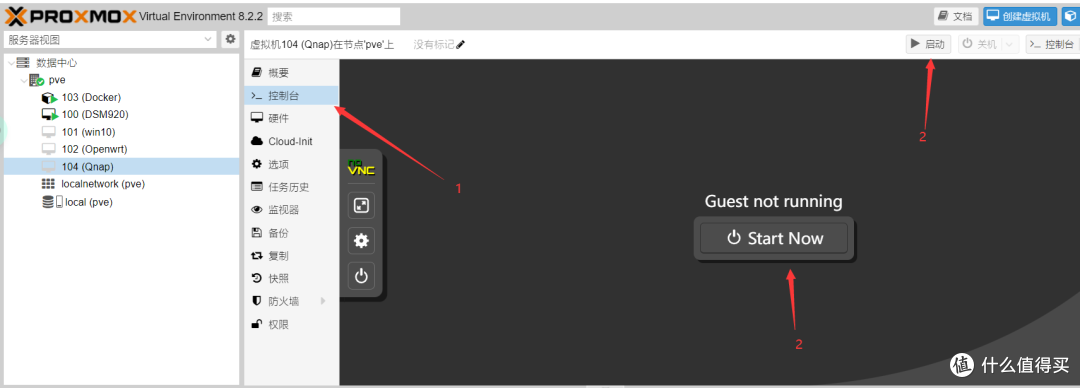

点击启动，进入引导系统

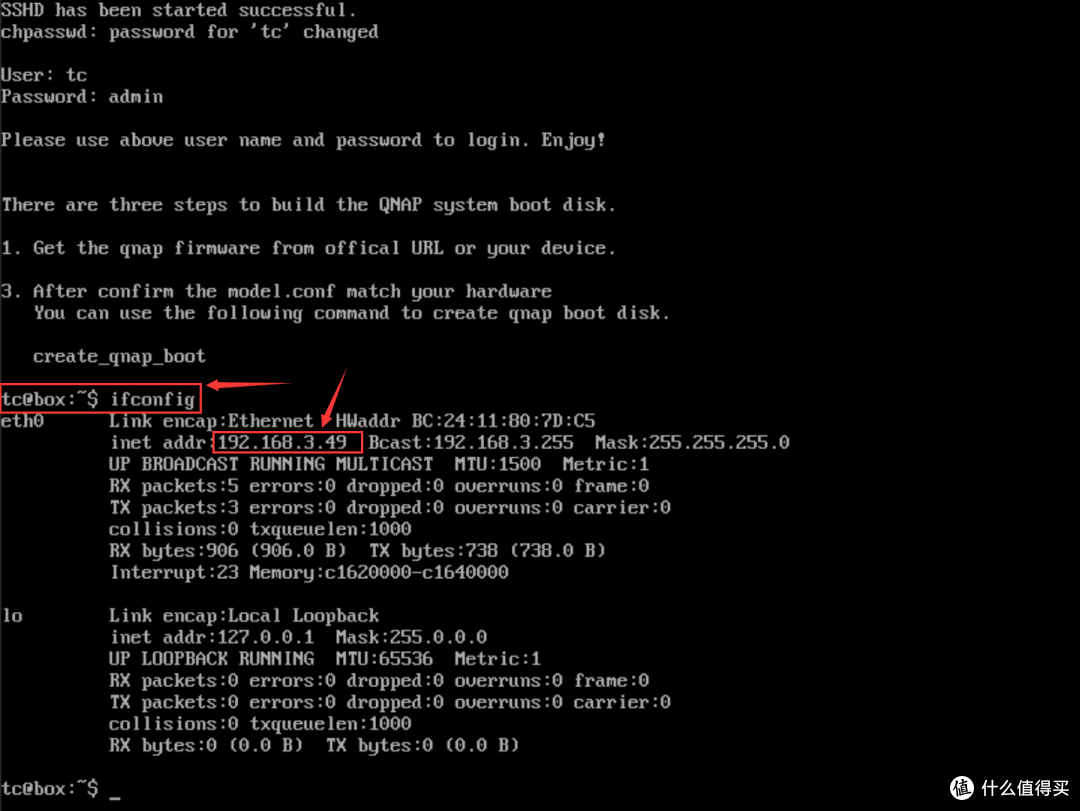

2、输入【ifconfig】，查看IP，记录IP使用ssh工具访问

3、ssh登陆以后，输入【lspci -tvnn】，查看PCI设备并记录

4、model.conf文件的编辑，可以参照文章 黑威联通QTS Model硬件定义笔记(不完整版)，我们只提取我们需要的部分和修正部分关键硬件IO号：系统定义、磁盘定义、网络定义、启动盘定义，获得精简版model.conf

修改model.conf，可以新建一个文档，复制以下内容，然后修改对应的地址

[System Enclosure]

VENDOR = QNAP

MODEL = TS-653B

CAP=0x161cdb9c

MAX_DISK_NUM = 6

MAX_TEMP_NUM = 2

DISK_DRV_TYPE = ATA

[System Disk 1]

DEV_BUS=B00:D28:F0

DEV_PORT = 0

DEV_BRIDGE_BUS = B01:D00:F0

[System Disk 2]

DEV_BUS=B00:D28:F0

DEV_PORT = 1

DEV_BRIDGE_BUS = B01:D00:F0

[System Network 1]

DEV_BUS=B00:D28:F1

DEV_PORT = 0

DEV_BRIDGE_BUS = B02:D00:F0

[Boot Enclosure]

VENDOR = QNAP

MODEL = BOOT

MAX_DISK_NUM = 1

[Boot Disk 1]

DISK_DRV_TYPE = ATA

DEV_BUS = B00:D31:F2

DEV_PORT = 0

三、制作系统启动盘

1、去 威联通官网 下载固件备用，这里我选的是TS-653B，5.0版本，所以需要直通网卡，或者E1000E虚拟网。

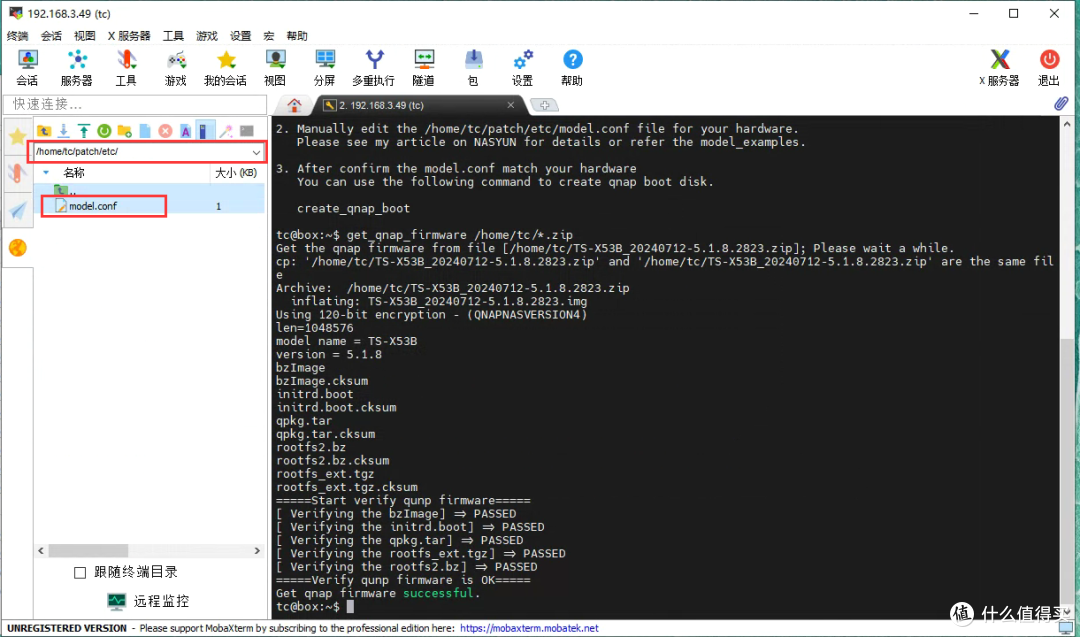

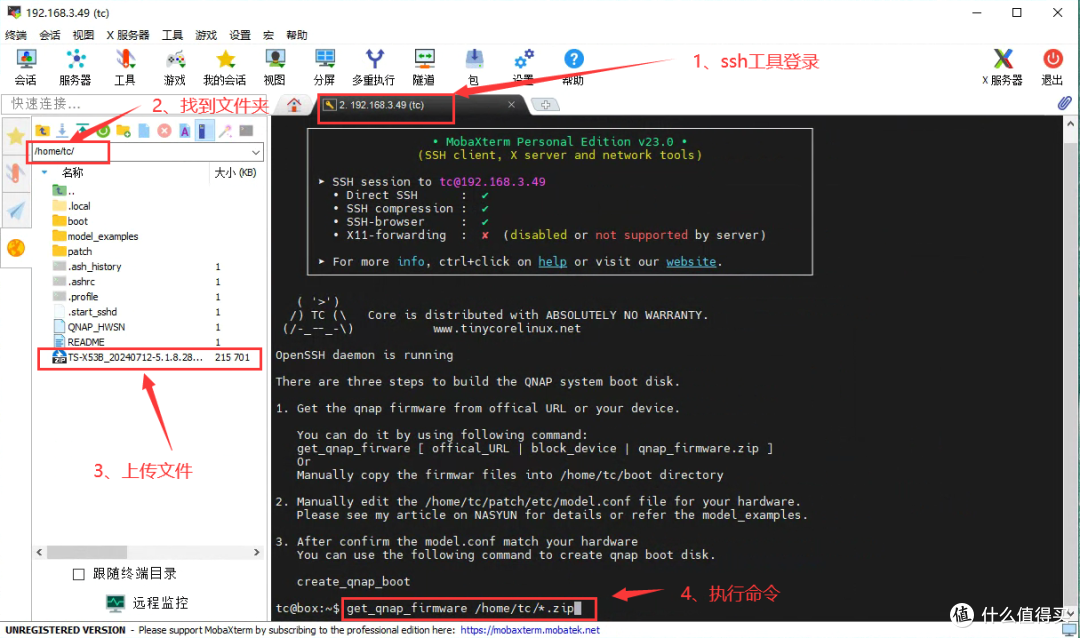

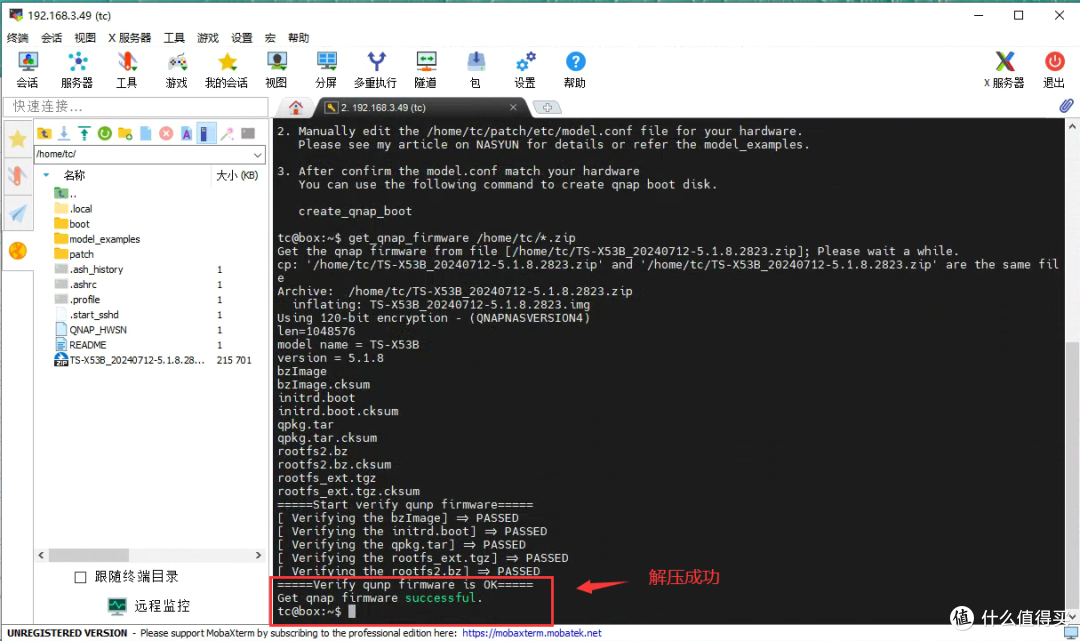

2、复制QNAP系统固件包到/home/tc目录下，解压固件包，指令：get_qnap_firmware /home/tc/*.zip

3、打开/home/tc/patch/etc/model.conf，把刚才编辑好的model.conf复制进来，保存（或者直接替换）

4、修改/home/tc/patch/laojifuli_patch，增加如下内容到最后。（这里不知道是不是必要的，本人第一次安装时没有修改patch文件，也成功安装了。保险起见，还是按教程修改下吧）

#这里需要sudo权限，键入 sudo vi /home/tc/patch/laojifuli_patch

#然后按一下【i】键，回车到最下面，把下面的代码复制进去，然后 按 【shift+:】，输入【wq!】回车。

#下面的都要复制

#insmod virtio module

[ -f /lib/modules/misc/virtio.ko ] && /sbin/insmod /lib/modules/misc/virtio.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_ring.ko ] && /sbin/insmod /lib/modules/misc/virtio_ring.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_rng.ko ] && /sbin/insmod /lib/modules/misc/virtio_rng.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_blk.ko ] && /sbin/insmod /lib/modules/misc/virtio_blk.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_net.ko ] && /sbin/insmod /lib/modules/misc/virtio_net.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_mmio.ko ] && /sbin/insmod /lib/modules/misc/virtio_mmio.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_console.ko ] && /sbin/insmod /lib/modules/misc/virtio_console.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_scsi.ko ] && /sbin/insmod /lib/modules/misc/virtio_scsi.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_balloon.ko ] && /sbin/insmod /lib/modules/misc/virtio_balloon.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_crypto.ko ] && /sbin/insmod /lib/modules/misc/virtio_crypto.ko 2>>/dev/null

[ -f /lib/modules/misc/virtio_pci.ko ] && /sbin/insmod /lib/modules/misc/virtio_pci.ko 2>>/dev/null

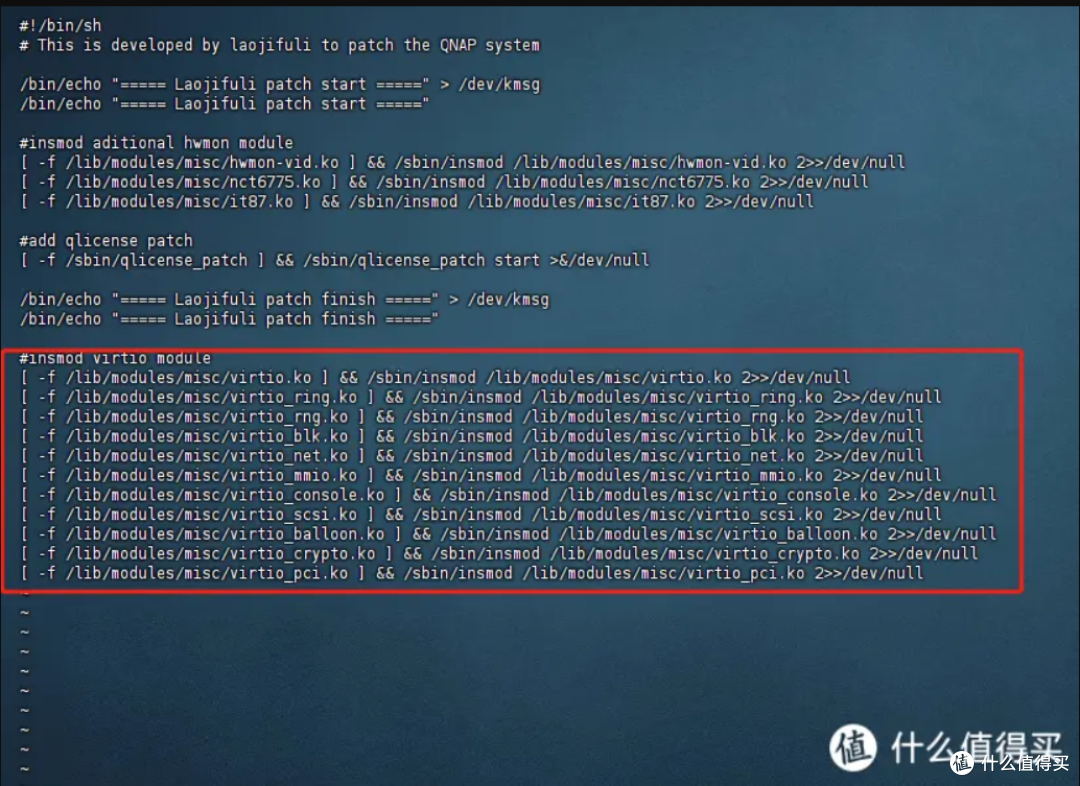

忘记截图了，这里借用下cherry大佬的图片

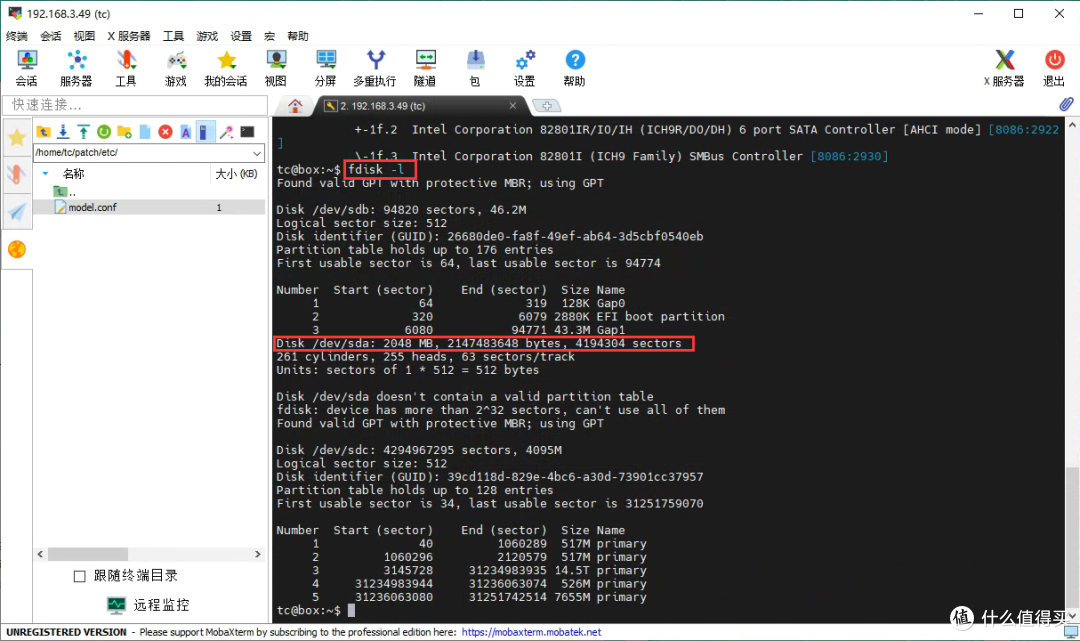

5、查看启动盘的盘符，【fdisk -l】，找2G的那个，这里是/dev/sda

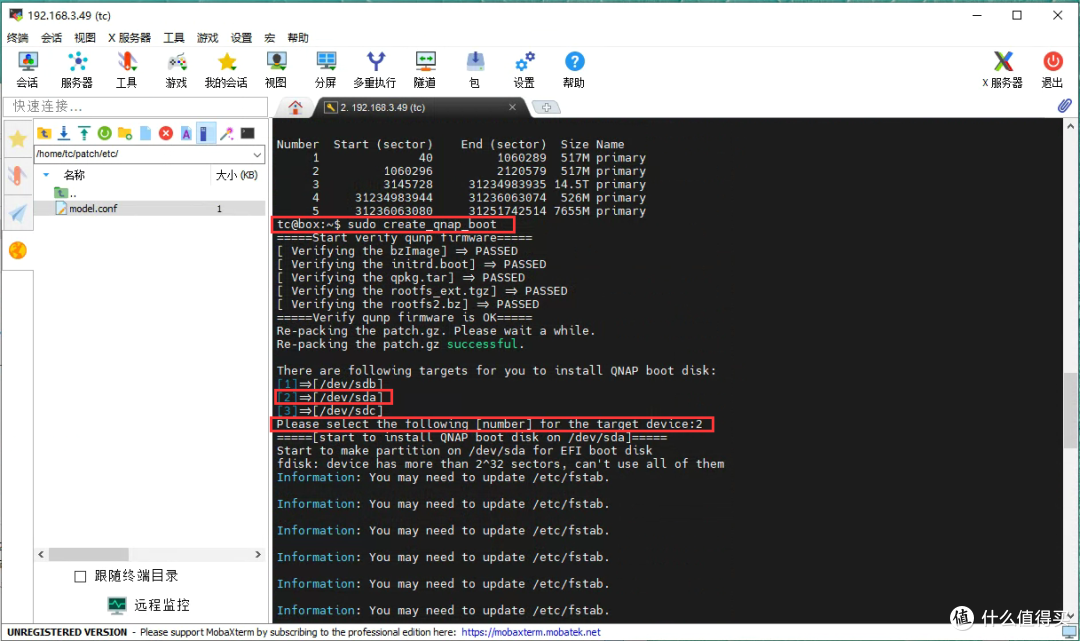

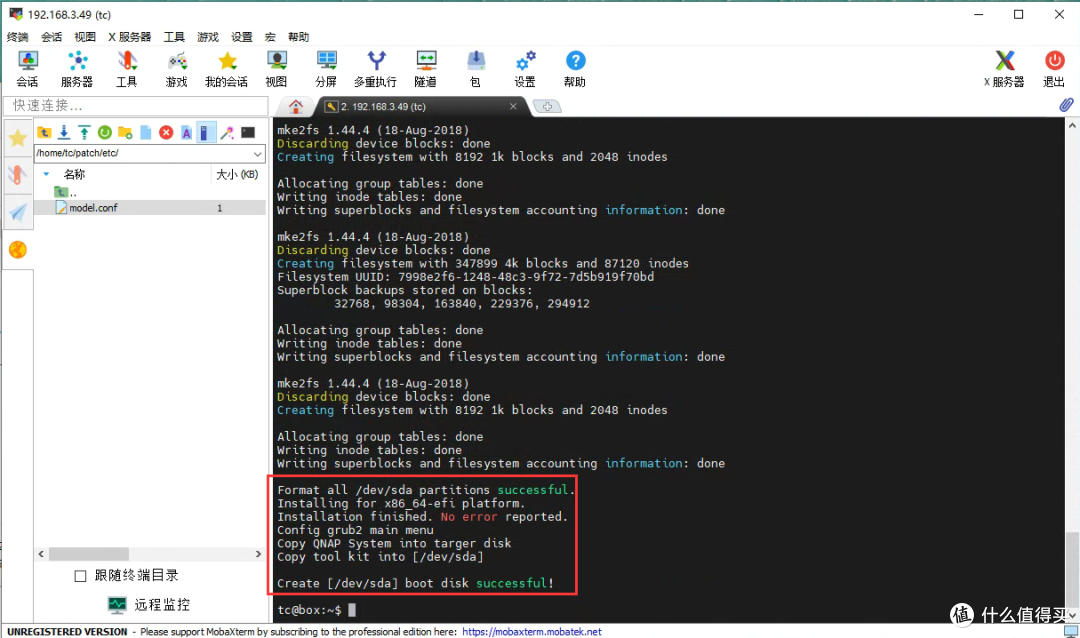

6、输入【sudo create_qnap_boot】制作黑威启动盘

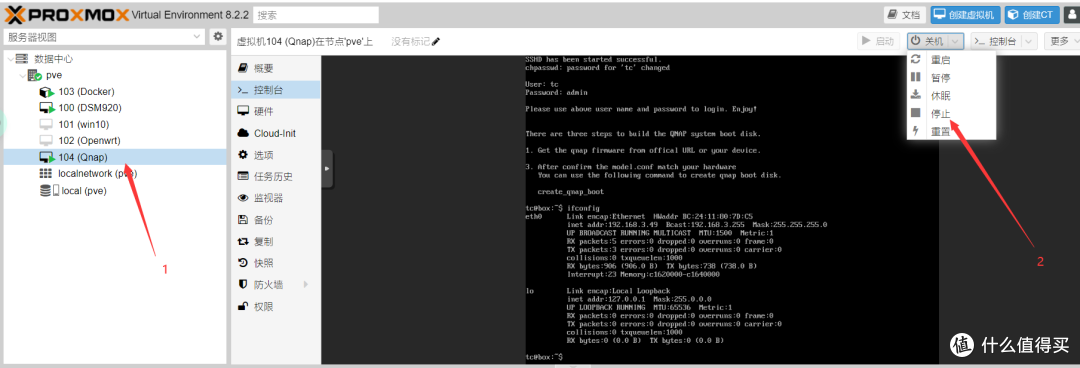

7、回到PVE管理界面，关闭虚拟机

四、安装黑威联通系统

1、调整启动顺序，选择2G的系统启动盘，确认后开机即可。

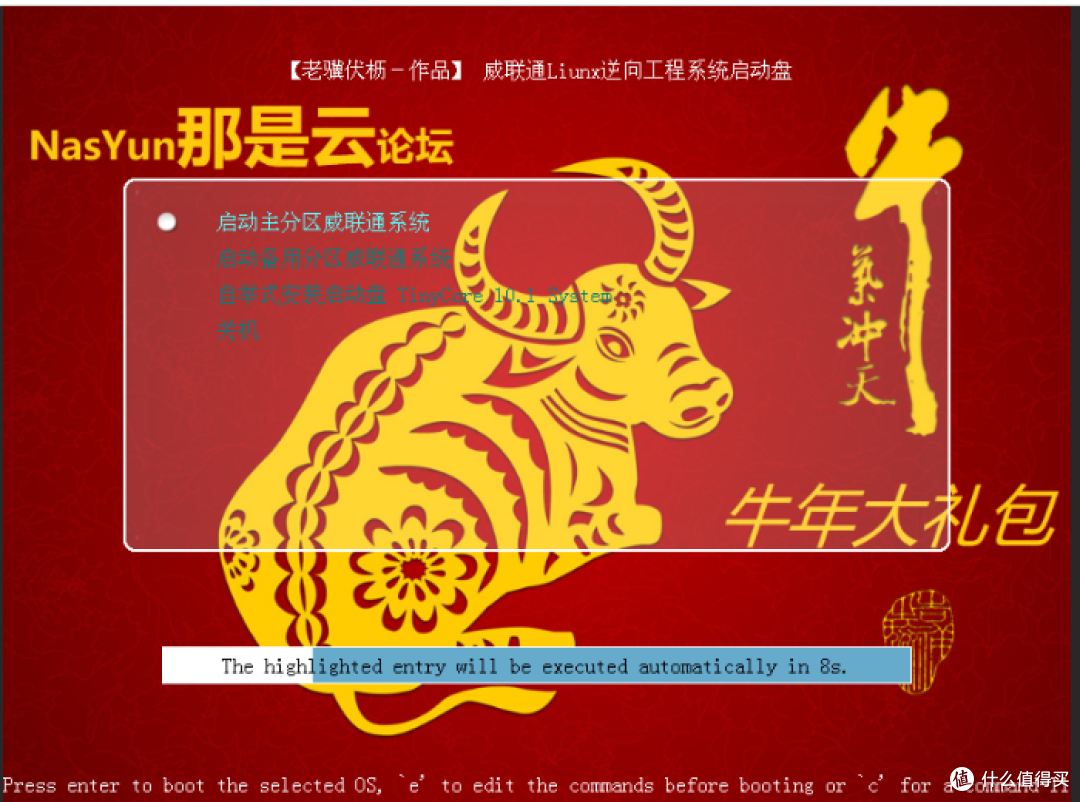

运行后可能时间比较长，耐心等待下

2、代码运行后，如果看到如下这个画面出现在屏幕上。那就是启动出现错误了。

出现这种错误的原因一定是model.conf配置不正确的问题。

下面的解决方案貌似只对物理机有效？PVE虚拟机安装的话，亲测好像没用，需要删除引导盘重新制作。知道的大佬可以评论区解答下。

没有关系，工具盘提供了两个命令让你可以快速重新再试model.conf配置。重启系统，再次进入Tiny Core的控制台界面。

使用命令：

tc@box:~$ patch_extract

再次做第二步操作。手工编辑./patch/etc/model.conf文件，调整配置。
调整完成后，使用命令：

tc@box:~$ patch_install

重启系统再试，不断调整配置，直至成功。

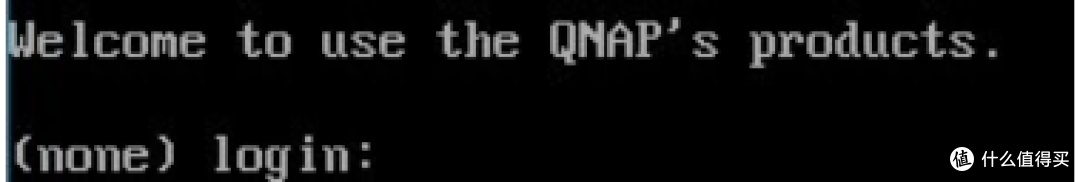

3、出现以下画面，就成功了

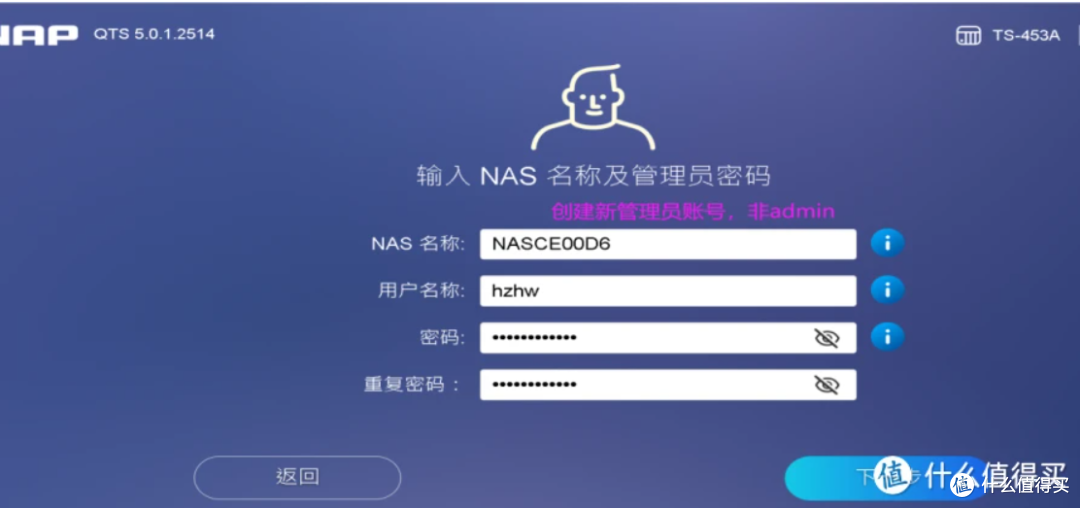

4、浏览器输入LAN IP:8080，进入威联通系统页面，按流程设置后之后 ，就可以愉快的玩耍了

忘记截图，借用的图片
